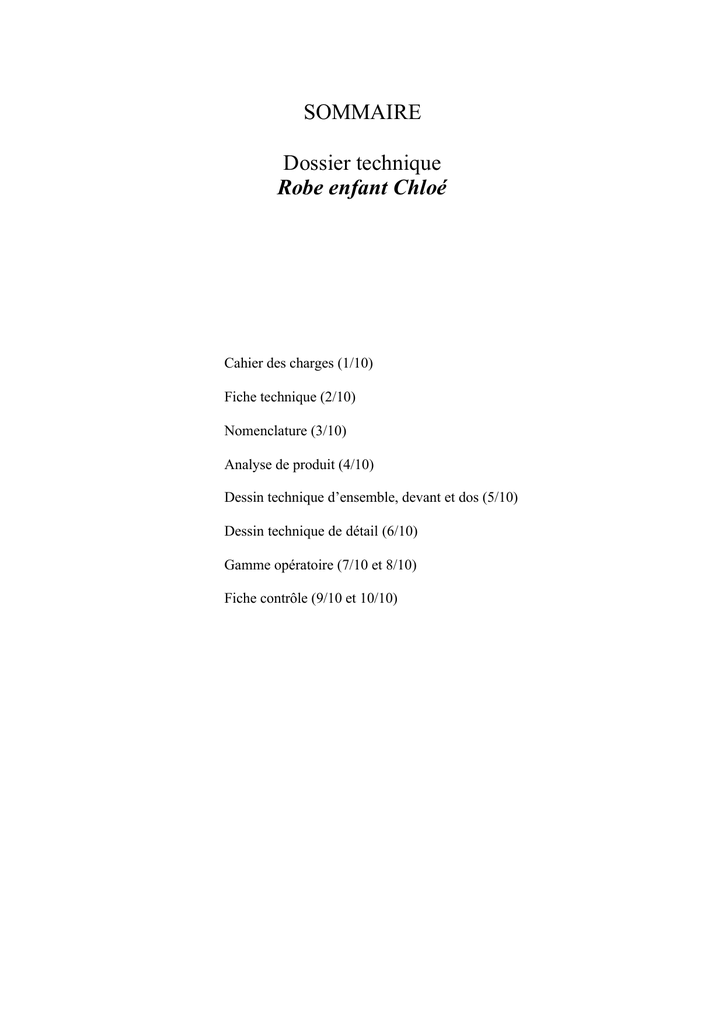

SOMMAIRE Dossier technique Robe enfant Chloé

SOMMAIRE
Dossier technique
Robe enfant Chloé
Cahier des charges (1/10)
Fiche technique (2/10)
Nomenclature (3/10)
Analyse de produit (4/10)
Dessin technique d’ensemble, devant et dos (5/10)
Dessin technique de détail (6/10)
Gamme opératoire (7/10 et 8/10)
Fiche contrôle (9/10 et 10/10)
CAHIER DES CHARGES
Tailles demandées :
? 3 et 5 ans.
Demandeur (utilisateur) :
? Fillettes de 3 à 5 ans.
Concepteur, réalisateur :
? Section métiers de la mode,
terminale B.E.P.
Saison :
? Printemps / été.
Grade de qualité :
? Boutique de prêt à porter
Enfants.
Utilisation, fonction d'usage :
? Petite robe ample et
fantaisie pour le jardin.
CARACTERISTIQUES /
DESCRIPTIF :
? Robe trapèze en trois
parties :
-corsage
-jupe
-volant plat avec un
nœud de chaque
côté.
? Boutonnage milieu
devant.
? Col Claudine montant.
? Manches courtes
montées.
? Poches plaquées de
part et d'autre du
milieu devant, à cheval
entre le corsage et la
jupe.
D.T.
1 / 10
Dessins de définition devant et dos
CONTRAINTES DE FABRICATION :
Encolure terminée par un enforme.
Croisure : 15 mm
Parementure : 40 mm
Coutures ouvertes et surfilées :
-épaules.
-côtés.
? Coutures couchées et surfilées :
-emmanchures vers les manches.
-assemblages corsage, jupe, volant
vers le bas.
? Coutures ouvertes : assemblage
enforme épaules.
? 7 boutons et boutonnières :
-5 sur la partie corsage.
-2 sur la partie jupe.
?
?
?
?
MATIERE D'ŒUVRE,
MERCERIE :
? cotonnades fantaisie
( 4 différentes) :
thème : le jardin.
Couleurs, trois versions :
-rouge
-vert
-bleu
? 7 boutons en plastique :
diamètre 10 mm.
? Fil assorti.
? Vignette de code
d'entretien et de taille.
CONDITIONNEMENT :
? Sur cintre, boutonnée
Robe enfant "Chloé"
Réf. : ROEF16032
FIC HE TE C HNIQ UE
Produit
Robe enfant "Chloé"
Référence
ROEF16032
Base
CONTRAINTES TECHNOLOGIQUES :
Saison
5 ANS
printemps /été
Secteur coupe :
Placement :
Tissu dossé, endroit / endroit, lisières non utilisables.
Découpage :
Ciseaux.
Préparation :
Etiquetage des éléments sur l'envers.
VALEURS DE MONTAGE :
? Assemblage 10 mm :
? Placage nervure :
-corps
-poches.
-épaules
? Placage 5 mm :
-côtés
-nœuds.
-emmanchures.
? rabattage 7 mm :
? Assemblage 7 mm :
-nœuds.
-encolure.
? Coulissage 5 mm :
-col
-poches
-nœuds.
? Rempli 20 mm et surpiqûre à 15 mm :
-bas de manches
-bas de vêtement.
Secteur finition :
Boutonnières de 12 mm, gabarit de pointage.
Secteur repassage :
Table aspirante et chauffante, fer moyen (150° C)
CONTRAINTES MATERIELLES :
MACHINES
ECHANTILLONS :
VERSION :
CORPS
MANCHES
JUPE
VOLANT
COL
POCHES
NOEUDS
Type de point
Réglage point
N° d’aiguille
Type d’aiguille
Equipement
Guide
301
5 PTS /cm
80
134R
504
margeur
CONDITIONNEMENT :
Sur cintre
X
Sous housse
Taille
X
Entretien
X
Composit.
X
VIGNETTE
Plié
Étiqueté
Dossier Technique
2 / 10
X
22 7
21 1
20 4
19 4
18 2
17 2
16 1
15 1
14 1
13 1
12 1
11 1
10 1
09 1
08 1
07 1
06 1
05 1
04 1
03 1
02 1
01 1
Rp. Nb.
D.T.
3 / 10
bouton
Vignette
Dessous nœud
Dessus nœud
Dessous poche
Dessus poche
Enforme dos
Enforme devant gauche
Enforme devant droit
Dessous col
Dessus col
Manche gauche
Manche droite
Volant dos
Volant devant gauche
Volant devant droit
Jupe dos
Jupe devant gauche
Jupe devant droit
Corsage dos
Corsage devant gauche
Corsage devant droit
DESIGNATION
plastique
Diamètre 10mn
coton
Taille, composition, entretien
Cotonnade fantaisie
100% coton
Imprimé
Ou
Uni
MATIERE
Robe enfant "Chloé"
Réf. : ROEF16032
RENSEIGNEMENTS
A NAL YSE D U PR OD UIT
PRODUIT
ENSEMBLES
SOUSENSEMBLES
Robe enfant "Chloé"
Réf. : ROEF16032
Dossier Technique
4 / 10
PIECES OU ELEMENTS
Travaillés
Qt
? Corsage devant droit
? Jupe devant droit
? Volant devant droit
1
1
1
? Corsage dos
? Jupe dos
? Volant dos
1
1
1
? Corsage devant gauche
? Jupe devant gauche
? Volant devant gauche
1
1
1
? Manche droite
? Manche gauche
1
1
? Dessus col
? Dessous col
1
1
? Enforme devant droit
? Enforme dos
? Enforme devant gauche
1
1
1
? Dessus poche
? Dessous poche
2
2
? Dessus nœud
? Dessous nœud
4
4
Approvisionnés
Qt
? Vignette
1
? Bouton
7
GAMME OPERAT OIRE
Produit : Robe enfant "Chloé"
Réf. : ROEF16032
N°
Opérations
Schémas / directives
PREPARATION DES SOUS-ENSEMBLES
1
2
3
DEVANTS DROIT ET GAUCHE
? Assembler corsage / jupe
? Assembler jupe / volant
? Surfiler :
-les deux assemblages précédents
-les épaules
-les côtés
-les bords parementures
Voir section F
DOS
? Assembler corsage / jupe
? Assembler jupe / volant
? Surfiler :
-les deux assemblages précédents
-les épaules
-les côtés.
4
5
6
7
8
9
Voir section F
MANCHES
? Assembler dessous bras
? Surfiler :
-les assemblages précédents
-le bas de manche.
? Remplier bas de manche
Voir section K
ENFORME
10
? Assembler dos / devants par les épaules
11
? Surfiler le bord extérieur de l'enforme
Coutures épaules ouvertes
COL
Voir section O
? Coulisser dessus / dessous col
? Repasser col
12
13
? Coulisser dessus / dessous poches
? Repasser poches
Voir section B
Laisser une ouverture en bas
de la poche de 30 mm.
? Coulisser dessus / dessous nœuds
? Repasser nœuds
Voir section C
Dégarnir les pointes avant de
retourner.
POCHES
14
15
NŒUDS
16
17
Dossier Technique
7 / 10
GAMME OPERAT OIRE
Produit : Robe enfant "Chloé"
Réf. : ROEF16032
N°
Opérations
Schémas / directives
MONTAGE
CORPS
18
? Assembler dos / devants par :
-épaules
-côtés.
Voir sections E, G, H, L.
Plaquer vignette côté gauche
19
? Assembler manches / vêtement
Voir section J
20
? Surfiler :
-emmanchures
-bas de vêtement
Voir section J
21
? Assembler vêtement / col / enforme
22
? Assembler enforme / vêtement
23
24
? Assembler bas de parementures
? Remplier bas de vêtement
Voir sections N et O.
Cranter l'arrondi de l'encolure,
avant de retourner.
Piquer sur l'endroit du
vêtement dans le sillon de la
couture d'épaule.
Voir sections A et M.
Commencer et finir le rempli à
35mm du bord de la
parementure
Voir section B
Placer la poche à 70 mm du
bord de la parementure,
Placer la poche à cheval : 1/3
sur le corsage et 2/3 sur la
jupe
25
? Plaquer poches
26
27
? Plaquer nœuds
? Rabattre nœuds
Voir section D
Placer le nœud à 50 mm de la
couture de côté
FINITION
28
29
30
31
32
?
?
?
?
?
Exécuter boutonnières
Plaquer boutons
Contrôler
Repasser
Conditionner
Dossier Technique 8 / 10
A l'aide du gabarit de pointage
FICHE CONTROLE
Produit : Robe enfant "Chloé"
Réf. : ROEF16032
COL et
ENFORME
MANCHES
POCHES
CORPS
NŒUDS
A = acceptable
N A = non acceptable
CORPS
POINTS A CONTRÖLER
DEVANT (gauche et droit):
? Assemblage corsage / jupe
? Assemblage jupe / volant
? Coutures couchées vers le bas
DOS
? Assemblage corsage / jupe
? Assemblage jupe / volant
? Coutures couchées vers le bas
CORPS
? Assemblage épaules
? Assemblage côtés
? Coutures ouvertes
? Raccords sur l'endroit : corsage,
jupe, volant
? Largeur parementures
? rempli
Tolérance
en mm
A
+-1
+-1
0
+-1
+-1
0
+-1
+-1
0
+-1
+-2
+-2
DOSSIER TECHNIQUE 9/10
NA
Observations
(si non acceptable)
FICHE CONTROLE (SUITE)
Produit : Robe enfant "Chloé"
Réf. : ROEF16032
Assemblage dessous bras
Couture couchée vers le dos
Rempli
Assemblage manche /vêtement
Symétrie manches gauche et droite
+-1
0
+-2
+-1
0
Coulissage col
Largeur enforme
Assemblage vêtement / col / enforme
Assemblage enforme / vêtement dans
sillon couture épaule
? Symétrie du col et parementure
gauche et droite
+-1
+-2
+-1
? Coulissage poches
+-1
? Placage
+-2
? Symétrie
0
?
?
?
?
?
?
?
?
?
Surfilage
Assemblage
Surpiquage
NOEUDS
POCHES
MANCHES
Tolérance
en mm
COL
POINTS A CONTRÖLER
?
?
?
?
Coulissage nœuds
Placage
Rabattage
symétrie
A
0
0
+-1
+-2
+-1
0
? 5 points au cm.
0
? Sur l'endroit
0
Conclusion du contrôle :
DOSSIER TECHNIQUE 10/10
NA
Observations
(si non acceptable)
