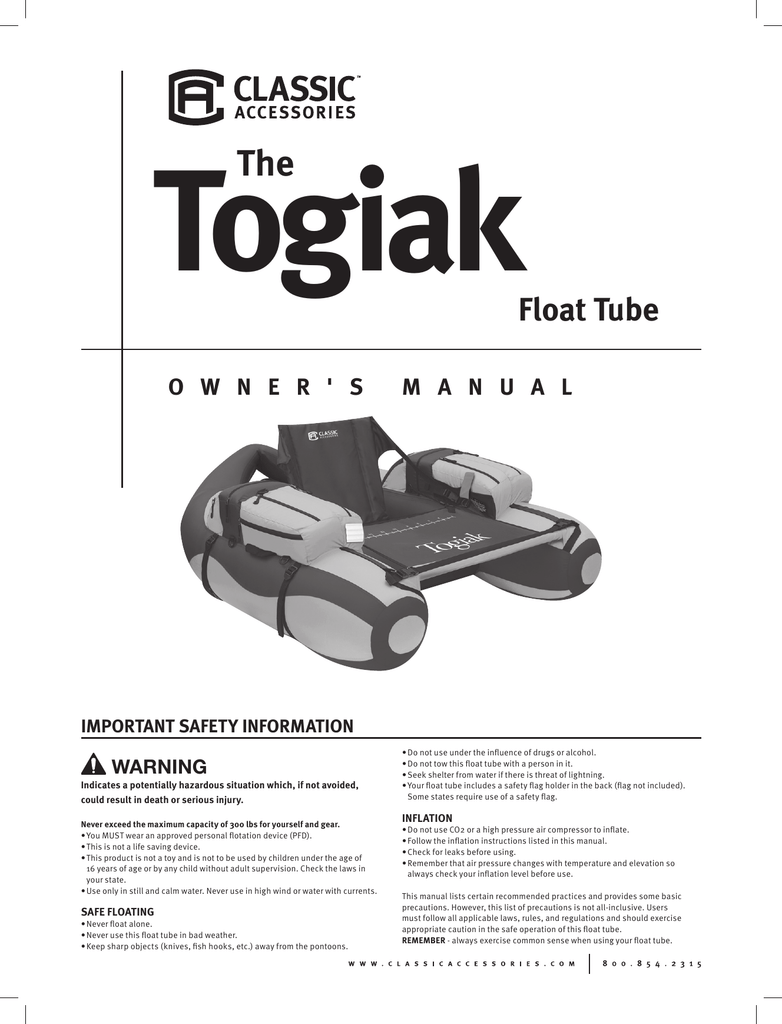

Float Tube

Togiak
The
Float Tube
O W N E R ' S
M A N U A L
IMPORTANT SAFETY INFORMATION
WARNING
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Never exceed the maximum capacity of 300 lbs for yourself and gear.
•You MUST wear an approved personal flotation device (PFD).
•This is not a life saving device.
•This product is not a toy and is not to be used by children under the age of
16 years of age or by any child without adult supervision. Check the laws in
your state.
•Use only in still and calm water. Never use in high wind or water with currents.
SAFE FLOATING
•Never float alone.
•Never use this float tube in bad weather.
•Keep sharp objects (knives, fish hooks, etc.) away from the pontoons.
•Do not use under the influence of drugs or alcohol.
•Do not tow this float tube with a person in it.
•Seek shelter from water if there is threat of lightning.
•Your float tube includes a safety flag holder in the back (flag not included).
Some states require use of a safety flag.
INFLATION
•Do not use CO2 or a high pressure air compressor to inflate.
•Follow the inflation instructions listed in this manual.
•Check for leaks before using.
•Remember that air pressure changes with temperature and elevation so
always check your inflation level before use.
This manual lists certain recommended practices and provides some basic
precautions. However, this list of precautions is not all-inclusive. Users
must follow all applicable laws, rules, and regulations and should exercise
appropriate caution in the safe operation of this float tube.
REMEMBER - always exercise common sense when using your float tube.
Materials list:
• 1 float tube cover with 2 flotation bladders
• 1 mesh stripping apron with spreader bar sleeve
• 3-piece spreader bar
• 1 bladder repair kit (contains: repair instructions and two PVC patches)
• 1 pair of shoulder straps
• 2 foam seat pieces
How to inflate your float tube bladders
Float tube bladders are designed to be inflated by foot or hand pump.
To inflate:
Turn the valve cap on the valve stem counter-clockwise to open the air
way. After inflation close the valve by turning the cap clockwise (Fig. 1).
Lifting the tube in and out of the water
To Deflate:
DO NOT REMOVE CAP – Turn the valve cap on
the valve stem counter-clockwise to open the
air way from the bladder.
Fig. 1
Inflating and assembling your float tube
Fig. 2
(It will be a tight fit.)
A
Carrying your float tube
3. Pull the flap down over the foam inserts
Included with your float tube is a pair of backpacking shoulder straps.
Attach a shoulder strap to one D-ring located under the seat of your
pontoon boat Repeat with the other strap on the opposite D-ring located
under the seat.
and secure the three rip-and-grip strips
under the seat cushion.
Float Tube Shell
Care and storage of your float tube
right
TOP VIEW
Fig. 3
left
6. Check the bladders by
unzipping the pontoons
(Fig. 3). The bladders should lie
flat, untwisted and centered inside
the pontoon Shell.
2. Attach fins to your feet, then place your float tube in knee-high water.
Step into your tube from the open side and turn so that your back is
facing the backrest.
3. Now just sit down in your float tube, fasten the stripping apron and begin
to float. Practice kicking with your fins to go backward or to turn.
2. Insert the two foam inserts (A) into the
seat bottom compartment (Fig. 2).
5. Inflate the two pontoon
bladders about 30%—just
enough to hold their shape.
Launching and using your float tube
1. Start with a gentle slope (like a boat ramp).
1. Place your float tube flat on the floor with
the pockets facing up. Loosen the two
compression straps on the outside
edge of both pontoons.
4. Access your valve stem
to your pontoon bladders
through the inside zipper
pocket. If valve stems are
not accessible inside the
pocket see step 6-7.
There are two web handles next to the pontoon pockets that can lift the
tube in and out of the water easily.
BOTTOM VIEW
7. Make sure the valve stem that attaches to the
bladder fits into the access pocket of the pontoon
cover (Fig. 4). Zip closed the pontoons. (A twisted
bladder will distort the cover when you blow
it up.)
Always partially deflate the bladders before storing your assembled
float tube in a vehicle or hot area. The air in the bladders can expand
significantly.
If you are not going to use your float tube for an extended period deflate
it and store it. To avoid mildew, be sure that your float tube is dry before you
pack it and that you store it in a dry place.
Questions, problems, missing parts? Before returning to your
retailer, call Classic Accessories customer service at
1-800-854-2315, 8 a.m. - 4 p.m., PST, Monday-Friday. Email:
[email protected]
Inside Pocket
Fig. 4
8. Inflate the flotation bladders until most of the wrinkles are out of the
cover. If any twists develop stop, deflate the bladder, straighten it
within its pocket and re-inflate. Close the valve caps tightly.
9. Connect the three spreader bar pieces by inserting the two long tubes
into the shorter coupling tube with the angled ends on both long tube
ends facing out. Now place the mesh stripping apron on the floor with
the graphics facing up. Slip the spreader bar with the angled ends
facing down into the fabric sleeve at one end of the apron. Slip the ends
of the apron sleeve into the fabric receptacles on the top left and right
pontoons. Secure the quick release buckles.
10. Pull tight the two cinch-tight buckles on the outside edge of
each pontoon.
11. There are two backrest support straps sewn to the seat backrest with a
side release buckle on either end. Be sure these buckles are clipped to
their corresponding parts on the inside pontoon. Adjust the length of
the strap for a comfortable seat back angle.
12. Pull tight the single seat back strap, to keep the seat open while in use.
Loosen the strap to fold the seat closed.
Classic Accessories, Inc.
Kent, WA, USA 98032
www.classicaccessories.com
© 2009
32-007-014001-00
09cF51_10957
Liste des articles fournis:
• 1 enveloppe pour tubes de flottaison avec 2 chambres à air
• 1 tablier de pêche en mailles avec manchon pour barre d’écartement
• 1 barre d’écartement en 3 pièces
• 1 trousse de réparation pour chambre à air (contient : instructions de réparation
et deux rustines en PVC)
• 1 paire de sangles d’épaules
• 2 blocs en mousse pour siège
Comment gonfler les chambres à air des tubes de
flottaison
Les chambres à air des tubes de flottaison ont été conçues afin de pouvoir
être gonflées avec une pompe à pied ou à main.
Pour gonfler:
Tournez le capuchon de valve qui se trouve
sur la tige de la valve dans le sens inverse à
celui des aiguilles d'une montre pour ouvrir.
Après le gonflage, fermez la valve en tournant
le capuchon dans le sens des aiguilles d'une
montre (voir Fig. 1).
Fig. 1
Pour dégonfler:
NE PAS RETIRER LE CAPUCHON – Tournez le capuchon de la valve dans
le sens inverse à celui des aiguilles d'une montre pour ouvrir et laisser l’air
s’échapper de la chambre à air.
Gonfler et assembler les tubes de flottaison
1. Placez les tubes de flottaison à plat sur le sol avec les poches vers le
haut. Desserrez les deux sangles de compression qui se trouvent sur le
bord extérieur des deux pontons.
2. Insérez les deux blocs en mousse (A) dans le compartiment du siège
(voir Fig.2) (l’espace est restreint et les blocs risquent d’être difficiles
à insérer).
3. Tirez sur le rabat afin qu’il recouvre les
blocs en mousse et fixez les trois
bandes autoagrippantes sous le
coussin du siège.
4. Accédez à la tige de valve des
chambres à air en passant par
l’intérieur de la poche à fermeture à
glissière. Si vous ne pouvez accéder aux
tiges de valves par l’intérieur de la poche,
passez aux étapes 6 et 7.
5. Gonflez les deux chambres
à air des pontons à environ
30%, juste suffisamment
pour qu’elles gardent
leur forme.
6. Vérifiez les chambres à air
en ouvrant les fermetures
à glissière des pontons
(voir Fig. 3). Les chambres
à air devraient être à
plat, droites et centrées à
l’intérieur de l’enveloppe
du ponton.
Fig. 2
des deux extrémités des longs tubes vers l’extérieur. Placez à présent
le tablier en mailles sur le sol avec le côté gradué et le nom du modèle
vers le haut. Glissez la barre d’écartement avec les bouts inclinés
vers le bas, dans le manchon en toile situé à une extrémité du tablier.
Glissez les extrémités du manchon du tablier dans les poches en toile
situées sur le dessus et sur le devant des pontons gauche et droit. Fixez
les fermoirs des boucles à décrochage rapide.
10. Tirez sur les deux sangles des boucles situées sur le bord extérieur de
chaque ponton afin de les serrer.
11. Il existe deux sangles de support cousues dans le dossier du siège avec
une boucle de décrochage rapide à fermoir de chaque côté. Assurezvous que les fermoirs sont insérés et fixés aux pièces correspondantes
sur la partie intérieure du ponton. Ajustez la longueur de la sangle afin
que le dossier du siège se trouve à un angle confortable.
12. Tirez fermement sur la sangle du dossier du siège pour que le siège
demeure ouvert lorsque vous l’utilisez. Desserrez la sangle pour
rabattre le siège.
Soulever les tubes de flottaison pour les mettre à
l’eau ou les sortir de l’eau
Il existe deux poignées en toile situées à côté des poches des pontons qui
vous permettront de facilement soulever les tubes de flottaison pour les
mettre à l’eau ou les sortir de l’eau.
Mise à l’eau et utilisation du tube de flottaison
A
1. Commencez sur une légère pente (comme une rampe d’accès
pour bateaux).
Enveloppe des tubes de flottaison
droite
2. Mettez vos palmes à vos pieds puis mettez à l’eau les tubes de flottaison
dans une eau qui vous arrive aux genoux. Prenez-place à bord en entrant
à partir du côté ouvert puis tournez-vous afin de que votre dos soit face
au dossier du siège.
3. Asseyez-vous à bord des tubes de flottaison, accrochez à nouveau le
tablier de pêche et laissez-vous flotter. Entraînez-vous à utiliser vos
palmes pour reculer et tourner.
VUE DE
DESSUS
Fig. 3
gauche
VUE DE DESSOUS
7. Assurez-vous que la tige de valve qui se fixe sur Poche intérieure
la chambre à air puisse passer dans la poche
d’accès de l’enveloppe du ponton (voir Fig. 4).
Fermez les pontons en fermant leurs fermetures à
glissière (une chambre à air qui n’est pas droite
modifiera la forme de l’enveloppe lorsque vous
la gonflez.)
Fig. 4
8. Gonflez les chambres à air jusqu’à ce que la
majorité des rides aient disparu de l’enveloppe. Si la chambre à air ne
demeure pas droite et devient tordue, arrêtez, dégonflez la chambre air,
modifiez la position de la chambre à air au sein de la poche afin qu’elle
soit droite et gonflez à nouveau. Fermez les capuchons de valve en
les serrant.
9. Joignez les trois pièces de la barre d’écartement en insérant les deux
longs tubes dans le tube de raccord plus court, avec les bouts inclinés
Porter vos tubes de flottaison
Inclus avec vos tubes de flottaison se trouvent des sangles de sac à dos.
Fixez une sangle à un des anneaux en D situé sous le ponton. Répétez
l’opération avec l’autre sangle sur l’anneau D opposé sous le siège.
Entretien et remisage des tubes de flottaison
Veillez à toujours partiellement dégonfler les chambres à air avant
de remiser les tubes de flottaison assemblés dans un véhicule ou un
local chaud. En effet, l’air à l’intérieur des chambres à air risque de
considérablement se dilater. Si vous ne comptez pas utiliser les tubes
de flottaison pendant une durée prolongée, dégonflez-les et rangez-les.
Pour éviter toute apparition de moisissure, assurez-vous que les tubes de
flottaison sont secs avant de les emballer et remisez-les dans un
endroit sec.
Vous avez des questions, des problèmes ou des pièces
s’avèrent manquantes? Avant de retourner au magasin,
appelez le service à la clientèle de Classic Accessories au
1-800-854-2315, de 8 h à 16 h, heure normale du Pacifique, du
lundi au vendredi.
Courriel : [email protected]
32-007-014001-00
09cF51_10957
Togiak
Le
Tubes de flottaison
MANUEL DE L’UTILISATEUR
INFORMATION DE SÉCURITÉ IMPORTANTE
AVERTISSEMENT
Cette mise en garde indique une situation potentiellement dangereuse qui,
si elle n’est pas corrigée, risque d’entraîner la mort ou de provoquer des
blessures graves.
Votre poids ajouté à celui de votre équipement ne doit jamais dépasser
136 kilos.
•Vous DEVEZ ABSOLUMENT porter un gilet de sauvetage homologué.
• Ceci n’est pas un équipement de sauvetage.
•Cet article n’est pas un jouet et ne doit pas être utilisé par des enfants
de moins de 16 ans ou par des enfants sans la surveillance d’un adulte.
Consultez la réglementation de votre état ou province.
•Utilisez cette embarcation uniquement sur une eau calme. Ne pas utiliser lors
de vent fort ou dans des courants rapides.
FLOTTER EN SÉCURITÉ
•Ne jamais flotter tout seul.
• Ne jamais utiliser cette embarcation par mauvais temps.
• Garder les objets pointus (couteaux, hameçons, etc.) loin des pontons.
• Ne pas utiliser si sous l’influence de drogues ou d’alcool.
• Ne pas remorquer ce tube de flottaison avec quelqu’un assis à l’intérieur.
• Trouver refuge hors de l’eau en cas d’orage et risque de foudre.
•Le tube de flottaison possède un support pour fanion de sécurité à l’arrière
(fanion non inclus). Dans certains états ou provinces il est obligatoire
d’utiliser un fanion de sécurité.
GONFLAGE
•Ne pas utiliser de CO2 ni de compresseur à haute pression pour gonfler.
• Suivre les étapes de gonflage indiquées dans ce manuel.
• Vérifier qu’il n’y a pas de fuite avant utilisation.
• Rappelez-vous que la pression atmosphérique change en fonction de la
température et de l’altitude donc vérifiez toujours la pression de l’air avant
utilisation.
Ce manuel fait une liste des pratiques recommandées et fournit des
précautions de base. Cependant, cette liste de précautions ne couvre pas
tous les risques. Les utilisateurs doivent respecter toutes les lois, règles et la
réglementation et sont tenus de faire preuve de prudence lors de l’utilisation
de ce tube de flottaison.
SOUVENEZ-VOUS - faites toujours preuve de bon sens lorsque vous utilisez
votre tube de flottaison.
