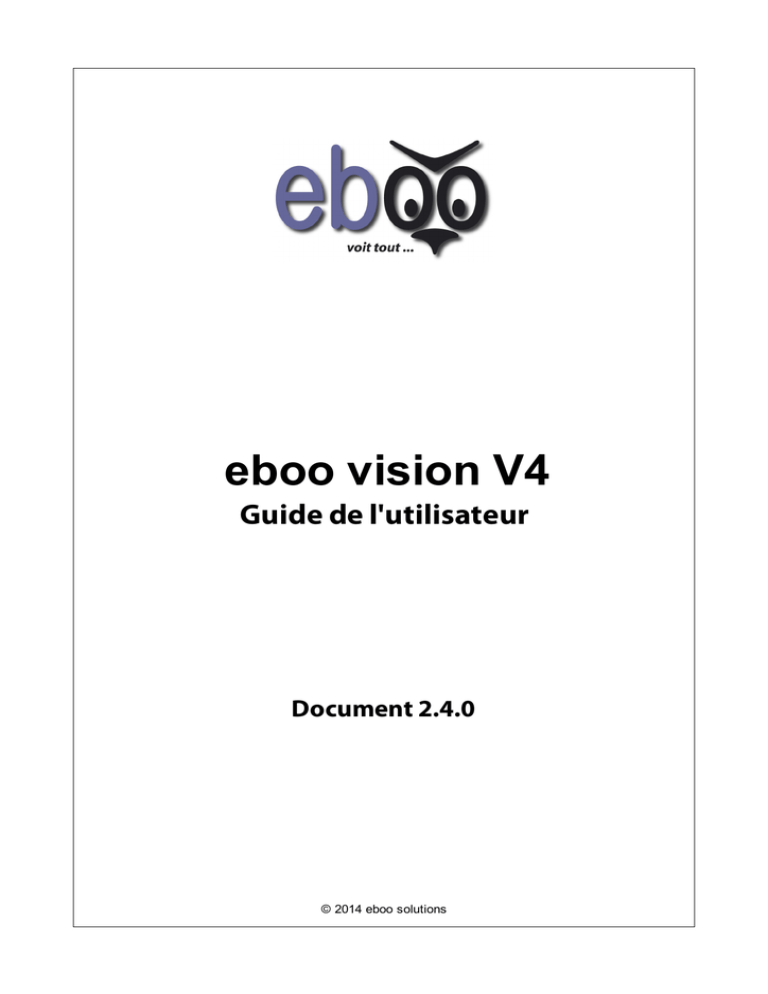

eboo vision V4
Guide de l'utilisateur
Document 2.4.0
© 2014 eboo solutions
Guide d'utilisation d'eboo vision V4
Tous droits réservés. Aucune partie de ce travail ne peut être reproduite sous quelque forme ou par quelque moyen
(graphique, électronique ou mécanique, y compris la photocopie, enregistrement sur support magnétique, ou des
informations systèmes de stockage et de récupération) sans l'autorisation écrite de l'éditeur.
Les produits qui sont visés dans le présent document peuvent être des marques commerciales et/ou des marques
déposées de leurs propriétaires respectifs. L'éditeur et l'auteur ne prétendent pas à ces marques.
Bien que toutes les précautions aient été prises dans la préparation de ce document, l'éditeur et l'auteur n'assume
aucune responsabilité pour les erreurs ou omissions, ou pour les dommages résultant de l'utilisation des informations
contenues dans ce document ou de l'utilisation de programmes et de code source qui peuvent l'accompagner. En
aucun cas, l'éditeur et l'auteur sont responsable de toute perte de profit ou tout autre dommage commercial qui
auraient été causés directement ou indirectement par ce document.
Edition : décembre 2014
Sommaire
3
Sommaire
1 Introduction
1.1 Logiciel
...................................................................................................................................
serveur
4
1.2 Logiciel
...................................................................................................................................
client
4
2 Installation
2.1 Installation
...................................................................................................................................
du logiciel
5
2.2 Mise à
...................................................................................................................................
jour du logiciel
5
2.3 Désinstallation
................................................................................................................................... 5
3 Premier démarrage
4 Configuration basique
4.1 Serveurs
................................................................................................................................... 7
4.2 Groupes
................................................................................................................................... 10
5 Configuration avancée
5.1 Multi-écrans
................................................................................................................................... 14
5.2 Vues................................................................................................................................... 16
5.3 Caméras
................................................................................................................................... 18
5.4 Joystick
................................................................................................................................... 19
6 Configuration système
6.1 Paramétrage
................................................................................................................................... 22
6.2 Affichage
................................................................................................................................... 23
7 Utilisation
7.1 Description
...................................................................................................................................
d'une vignette
25
7.2 Consultation
................................................................................................................................... 26
Recherche à..........................................................................................................................................................
partir des boutons de navigation
28
Recherche depuis
..........................................................................................................................................................
l'analyse eboo
28
Recherche par
..........................................................................................................................................................
date
29
Relecture de..........................................................................................................................................................
plusieurs caméras simultanément
30
Recherche d'événements
.......................................................................................................................................................... 31
7.3 Extraction
................................................................................................................................... 32
7.4 Fonctionnalités
................................................................................................................................... 36
Piloter une caméra
..........................................................................................................................................................
motorisée
37
Zoom numérique
.......................................................................................................................................................... 38
Plein écran .......................................................................................................................................................... 39
Notification ..........................................................................................................................................................
TCP
40
7.5 Modes
...................................................................................................................................
de connexion
43
4
1
Introduction
Les solutions de vidéosurveillance développées par eboo solutions s'appuient sur une architecture
client/serveur.
Architecture du système de vidéosurveillance
Le logiciel eboo server constitue la partie serveur du système de vidéosurveillance. Les logiciels eboo
vision, eboo explorer et eboo mobile constituent la partie cliente.
Ce document fournit une description des fonctionnalités du logiciel eboo vision. Il permet d'en effectuer
l'installation et la configuration.
1.1
Logiciel serveur
eboo server gère toutes les communications avec les périphériques (caméras réseau, encodeurs vidéo,
modules d'entrée/sortie, etc.) et les utilisateurs du système de vidéosurveillance. Il permet également de
consulter les enregistrements et les événements (détections, les entrées/sorties, etc.). Il diffuse les
informations vers les logiciels clients (eboo vision, eboo explorer et eboo mobile) qui lui en font la
demande.
1.2
Logiciel client
eboo vision est un logiciel client qui fonctionne sous Windows 7 ou version ultérieure. Ce logiciel
permet de visualiser en temps réel des caméras de vidéosurveillance situées sur des sites différents. Il
gère l'affichage sur un ou plusieurs écrans.
Pour configurer eboo vision, il faut qu'eboo server soit configuré et démarré. La configuration d'eboo
vision dépend de la configuration d'eboo server.
Installation
2
Installation
2.1
Installation du logiciel
5
Pour installer le logiciel eboo vision, procédez de la manière suivante.
1. Fermer toutes les applications en cours.
2. Exécuter le programme d'installation : install_eboo_vision_4.X.X.exe
3. Suivre les instructions.
2.2
Mise à jour du logiciel
Pour effectuer une mise à jour du logiciel eboo vision, procédez de la manière suivante.
1. Arrêter eboo vision.
2. Exporter la configuration du système (optionnel cf. paramétrage).
3. Quitter le logiciel.
4. Installer la mise à jour dans le même répertoire.
5. Relancer le logiciel.
6. Importer la configuration du système (optionnel cf. paramétrage).
2.3
Désinstallation
Pour désinstaller le logiciel eboo vision, vous devez tout d'abord le fermer puis utilisez la fonction
"Ajout/Suppression de programmes" de Microsoft Windows accessible à partir du panneau de
configuration.
3
Premier démarrage
Ce chapitre vous présente eboo vision au premier démarrage, soit sans aucune configuration.
Nous verrons par la suite, comment se connecter à un eboo server, afin de voir les vidéos en direct ou en
différé (cf. Configuration basique).
Si vous n'avez pas d'eboo server configuré, il faudra tout d'abord le paramétrer, comme indiqué dans le
document guide_eboo_server_(V4)_2.X.fr, disponible sur notre site partenaire.
Au premier démarrage, la fenêtre suivante s'affiche :
6
Fenêtre principale sans vidéo.
1
Le titre de la fenêtre principale indique la version du logiciel (ici 4.3.2.0).
2
Ce volet permet de sélectionner :
· une caméra, un groupe de caméra ou une vue.
· le mode de connexion de l'ensemble du groupe ou d'une caméra.
· une action en rapport à la zone de référence : pilotage d'une caméra PTZ, recherche d'un ticket de
caisse, zoom sur l'image.
3
Ce volet affiche :
· un graphe temporel, permettant une recherche d'événements.
· des boutons d'exportations (d'images ou de vidéos).
· des boutons de navigation.
Ce volet sera décrit plus loin. Pour l'instant, il est important de noter que le bouton de configuration est
le bouton représentant un engrenage.
4
Ici se trouvera vos différentes zones d'affichage.
Premier démarrage
4
7
Configuration basique
Cette partie aborde les éléments de base à configurer pour avoir un système fonctionnel. Pour ce faire,
deux opérations sont nécessaires et indispensables. Ces opérations doivent être effectuées dans l'ordre
présenté ci-dessous :
1. Déclarer et configurer au moins un serveur du système de vidéosurveillance.
2. Créer au moins un groupe d'affichage.
L'accès à la configuration se fait en cliquant sur le bouton représentant un engrenage :
4.1
.
Serveurs
Les solutions de vidéosurveillance développées par eboo solutions s'appuient sur une architecture
client/serveur. Le logiciel client eboo vision peut être connecté à un ou plusieurs serveurs de
vidéosurveillance. Cette connexion client/serveur permet au logiciel eboo vision de :
· Visualiser les caméras en direct
· Relire les enregistrements vidéo
· Agir sur les périphériques du système (pilotage de caméra PTZ, action sur les entrées/sorties,
etc.)
Pour ajouter une connexion à un serveur de vidéosurveillance dans le logiciel eboo vision, il faut :
· ajouter un serveur.
· faire une demande d'auto configuration.
· ajouter un cycle et le configurer.
Ajout d'un serveur
1
Placez-vous sur la fenêtre de configuration.
2
Ajouter un nouveau serveur.
8
L'exemple ci-dessous montre une connexion à notre serveur de démonstration demo.eboo.fr, sur le port
29999, avec l'identifiant et le mot de passe : demo/demo.
Ajout d'une connexion à un serveur de vidéosurveillance
Pour que cette connexion puisse s'établir au démarrage du logiciel eboo vision, il convient de configurer
les paramètres suivants :
1
Nom : nom de la connexion au serveur.
2
IP ou hôte : adresse IP ou nom d'hôte du serveur de vidéosurveillance.
IP loopback : l'activation de ce paramètre permet de renseigner l'adresse locale du serveur. Ce
paramètre est optionnel. Il doit être renseigné si le modem/routeur de l'installation ne gère pas le
loopback.
3 Port : port d'écoute TCP pour eboo vision. Renseignez ce paramètre avec la même valeur
configurée coté serveur. La valeur par défaut est 59999.
4
Identifiant/Mot de passe : nom d'un utilisateur et son mot de passe associé (défini dans eboo
server).
5 "Auto configuration" : l'appui sur ce bouton permet à eboo vision de se connecter à eboo server
afin de récupérer la liste des droits disponibles pour un utilisateur (couple identifiant/mot de passe)
configuré
6 Affichage de la liste des droits (vidéo, audio...) définis pour l'utilisateur "demo", sous réserve que
l'auto configuration s'est correctement effectuée.
9
Vérification des droits des caméras associés à l'utilisateur "demo".
1
Sélectionnez la rubrique à vérifier (vidéo, audio...)
2
Vérifier les possibilités de l'utilisateur "demo" :
· Temps réel : lire les dernières images reçues par la caméra.
· Consultation : consulter des images enregistrées depuis eboo server.
· Pilotage : piloter une caméra motorisée.
· Exportation : exporter des images ou une séquence vidéo.
Maintenant que nous avons récupéré la configuration de notre serveur, nous pouvons configurer un
groupe de visualisation.
10
4.2
Groupes
Un groupe est un ensemble de caméras affichées sur un écran.
Ajout d'un groupe de visualisation
Pour définir un groupe de visualisation, procédez comme suit :
1
2
Cliquez sur le bouton "Ajouter".
11
Modification du nom d'un groupe
1
Sélectionnez un groupe à modifier.
2
Renseignez un nouveau nom.
3 Ajoutez un cycle si nécessaire. Par défaut, un groupe est toujours défini avec un cycle. Si vous
ajoutez un cycle supplémentaire, vous définissez un cyclique.
Un groupe est constitué d'au moins un cycle. Un cycle est un ensemble de caméras affichées
simultanément sur un écran physique. Chaque écran peut afficher de une à cent caméras
simultanément.
12
Définition d'un cycle de visualisation
Pour définir l'affichage d'un cycle, effectuez les opérations suivantes :
1
Sélectionnez la page de configuration d'un cycle.
2
Renseignez le nom de votre cycle.
3
Sélectionnez un temps d'affichage. Ce paramètre n'est fonctionnel que pour un groupe composé de
plusieurs cycles.
4
Sélectionnez la ou les caméras d'un serveur à afficher sur ce cycle.
5 Associez une(des) caméra(s) à une zone d'affichage. L'image de référence permet d'avoir une aide
visuelle lors d'une association, elle peut afficher :
· la caméra sélectionnée. S'il n'y a pas d'image (cadre noir), cela signifie que l'image de référence
n'a pas été définie dans eboo server.
· la totalité des images de référence d'un serveur, comme le montre cet exemple.
L'appui sur le bouton "Ajouter" permet de mettre l'image de référence sur la zone d'affichage
sélectionnée.
Il est possible d’ajouter toutes les caméras d'un serveur sur un cycle, en faisant un glissé/déposé depuis
un serveur.
6 Zones d'affichage : Cliquez sur une zone pour la sélectionner et ensuite placez une caméra dessus,
depuis la liste des caméras accessibles. Il est possible de personnaliser son agencement, en
redimensionnant les zones directement. L'icône de la souris change en cliquant sur un séparateur ou
sur une vignette, pour indiquer cette possibilité.
7 Affichage des propriétés de la zone d'affichage sélectionnée. Une zone d'affichage pouvant être
composée simultanément :
· d'une vidéo,
· d'un audio,
13
· d'un ticket de caisse enregistreuse.
Remarque
· Pour définir un cyclique, c'est à dire le défilement de plusieurs cycles au sein d'un groupe, ajoutez un
autre cycle, puis modifiez les caméras désirées dans le nouveau cycle.
Ensuite, disposez vos caméras sur ce nouveau cycle comme décrit ci-dessus.
· Le bouton "Supprimer n'est accessible qu'en présence de plusieurs cycles.
· Le bouton "Dupliquer" créé un nouveau cycle, en recopiant la configuration du cycle courant.
Configuration de la liste des groupes disponibles
1
Sélectionnez le module "Groupes".
2
Renseignez :
· le numéro d'appel : possibilité d'appeler depuis un clavier numérique d'un joystick, tel que le
Videotec DCZ ou en associant les touches d'un joystick pour représenter les touches d'un clavier
numérique (295, T8311d'Axis ou le SPC-2000 de Samsung).
· le mode de connexion (pour plus de détails cf. chapitre Mode de connexion).
Remarque :
Lorsqu'un groupe est créé, il est possible de choisir son numéro d'appel à partir du clavier numérique
d'un joystick.
Après la saisie d'un numéro d'appel, vous avez trois secondes pour valider l'appel. (cf. chapitre Joystick)
14
5
Configuration avancée
Cette partie aborde la configuration des fonctions avancées du logiciel eboo vision.
Une configuration basique doit être effectuée au préalable.
5.1
Multi-écrans
Le logiciel eboo vision permet de gérer plusieurs écrans de visualisation. Pour faciliter la lecture de
cette partie, le terme "écran" sera employé pour désigner un écran de visualisation. Par défaut, un seul
écran est activé. Il est appelé "Ecran principal", sa suppression est impossible.
Ajout d'un écran de visualisation
Pour activer l'affichage sur un écran supplémentaire :
1
Placez-vous sur le module "Ecrans".
2
Ajoutez un écran :
· Un écran de visualisation supplémentaire s'affiche sur votre bureau Windows.
· Un second module "Ecran" s'ajoute dans l'arborescence, sous l'écran principal.
15
Ecran supplémentaire
Configuration d'une fenêtre de visualisation
1
Placez-vous sur le module à configurer, dans l'arborescence.
2
Renommez votre écran. Ceci modifiera le nom de la barre de titre de votre écran.
3 Positionnez votre écran, en indiquant des valeurs de position et de taille. Le point de référence est le
coin supérieur gauche de l'écran, soit sa position est représentée par les coordonnées (X, Y). Sa taille
est représentée par sa largeur et sa hauteur. Toutes ces valeurs sont exprimées en pixels. Ces
paramètres permettent de configurer un écran de visualisation sur un moniteur déporté.
16
Remarque :
Il est possible de définir la position et la taille de votre écran en le déplaçant, comme n'importe quelle
fenêtre Windows.
4 Bloquez la taille et la position : permet de bloquer le positionnement défini. Ce paramètre doit être
coché, si vous disposez d'un écran déporté.
5.2
Vues
Le paramétrage d'une vue est nécessaire dès que l'on gère plusieurs écrans (cf. Multi-écrans ).
Configuration de la vue de l'écran principal
1
2
Renseignez le nom de votre nouvelle vue.
3
Sélectionnez l'écran à paramétrer.
4
Associez un groupe ou une caméra à cet écran.
5
Visualisez l'association effectuée.
Remarque :
Effectuez les opérations
3
à
5
pour chaque écran.
Par la suite, il est possible de sélectionner sa vue depuis l'écran principal.
17
Sélection d'une vue depuis l'écran principal
Remarque :
· La sélection d'une vue modifie l'affichage de tous les écrans définis.
· La sélection d'un groupe ou d'une caméra ne modifiera que l'affichage de l'écran principal.
· Lorsqu'une vue est créée, il est possible de choisir son numéro d'appel à partir du clavier
numérique d'un joystick.
Après la saisie d'un numéro d'appel, vous avez trois secondes pour valider l'appel. (cf. chapitre
Joystick)
18
5.3
Caméras
Cette fenêtre permet de configurer :
· le numéro d'appel d'une caméra depuis un joystick.
· le mode de connexion à une caméra affichée seule.
Paramètre d'appel d'une caméra
1
2
Sélectionnez le numéro d'appel depuis un joystick.
3 Sélectionnez le mode de connexion : Qualité, Intermédiaire, Distant (cf. plus de détails dans le
chapitre Modes de connexion ).
Remarque :
Pour appeler une caméra depuis un joystick, il faut définir un bouton sur ce dernier pour valider la
sélection d'un numéro d'appel de caméra.
Après la saisie d'un numéro d'appel, vous avez trois secondes pour valider l'appel, en pressant le bouton
correspondant à l'action suivante :
19
Définition d'un bouton de validation d'un
numéro d'appel saisi
5.4
Joystick
Le logiciel eboo vision supporte les manettes de vidéosurveillance suivantes :
· AXIS 295.
· AXIS T8311.
· Samsung SPC-2000.
· Videotec DCZ.
Ces manettes facilitent le contrôle des caméras motorisées. Il est possible de configurer leurs boutons
programmables, en y affectant les actions suivantes, grâce à la fenêtre ci-dessous.
20
Configuration d'une manette AXIS T295
1
2
Sélectionnez la manette que vous utilisez.
3 Inversez les sens de pilotage dans les axes haut/bas et gauche/droite en cochant les cases
respectives.
4 Associez une action en fonction d'une touche, soit en cliquant sur ce champ, soit en appuyant
directement sur une touche de votre manette.
Les actions sélectionnables apparaissent comme suit.
21
Actions à associer
1 Sélectionnez un raccourci vers un bouton de navigation (événement suivant/précédent, image
suivant/précédent, avance, retour, arrêt sur image, rechercher par date).
2
Sélectionnez une action associée à une vue.
3
Sélectionnez une action associée à un groupe d'affichage.
4
Sélectionnez une action associée à une caméra.
5
Configurez un pavé numérique si vous désirez appeler : une vue, un groupe ou une caméra. Pour se
faire, il faudra aussi configurer une touche de validation. Dans l'image ci-dessus, si on veut appeler une
vue, il faudra qu'un bouton soit associé à l'action "Vue par index tapé". Après la saisie d'un numéro
d'appel, vous avez trois secondes pour valider l'appel. Au delà de ces trois secondes, le numéro saisi
est réinitialisé.
6
Sélectionnez l'envoi d'une notification TCP.
22
6
Configuration système
6.1
Paramétrage
Cette fenêtre regroupe les paramètres de gestion de configuration et de l'application.
Gestion des paramètres de configuration
1
2
Sélectionnez une action concernant votre fichier de configuration (au format "*.ebb") :
· Importer : charge un fichier de configuration.
· Exporter : sauvegarde la configuration en cours dans un fichier.
· Réinitialiser : efface la totalité de la configuration en cours.
3
Créez un mot de passe. Ce bouton affiche une boite de dialogue pour la définition d'un mot de
passe.
4
Sélectionnez à quel moment un mot de passe doit être demandé :
· lors de la première connexion aux flux : au démarrage de l'application, à la sortie de la fenêtre de
configuration.
· à l'accès à la configuration.
5
Installez l'application eboo vision, ainsi que sa configuration actuelle, sur une clé USB.
Configuration système
6.2
23
Affichage
Cette fenêtre regroupe les paramètres d'affichage de l'application.
Paramètres d'affichage
1
2
Configurez l'ensemble des écrans de visualisation :
· Étirer : affiche une caméra, en déformant l'image, de manière à ce qu'elle remplisse
complètement la surface d'affichage qui lui est attribuée.
· Ajuster : affiche la totalité de l'image et ajoute des bandes noires si nécessaire.
· Rogner : affiche l'image en coupant les parties latérales ou verticales, pour qu'il n'y ait pas
d'affichage de bandes noires.
3
Réglez vos paramètres avancés :
· Démarrage en mode plein écran sans barres de navigation.
· Démarrer avec Windows : lance l'application eboo vision automatiquement, lors d'une ouverture
de session Windows.
· Relecture multi caméra : offre la possibilité de sélectionner plusieurs caméras pour effectuer une
consultation sur plusieurs vidéos simultanément. La sélection multiple s'effectue avec le clic droit
de la souris. Un cadre vert indique que la zone sélectionnée est incluse dans la sélection multiple.
24
7
Utilisation
La visualisation des vidéos peut démarrer dès que le chapitre Configuration basique a été effectué.
L'application eboo vision se connecte à une ou plusieurs applications eboo server pour afficher les
caméras de vidéosurveillance. Il affiche les caméras du premier groupe par défaut.
Connexion aux flux liés à notre serveur de démonstration
1 Visualisez vos caméras configurées. Notez que le cadre violet correspond à la caméra de référence,
déterminée par un clic sur une vignette.
2
Sélectionnez votre mode de connexion, agissant pour le groupe affiché (cf. Modes de connexion).
3 Visualisez le temps d'affichage de la caméra de référence (cadre violet), la partie indiquée entre
parenthèses indique le mode d'affichage : en relecture ou en direct.
4 Visualisez le temps d'affichage de la caméra de référence (cadre violet), depuis le graphe de temps,
la barre verte indique le temps correspondant à l'image affichée.
Utilisation
7.1
25
Description d'une vignette
Une vignette peut afficher :
· une caméra
· Un message d'information (par exemple : "déconnectée")
· Un ticket de caisse en incrusté sur l'image
Une vignette peut aussi permettre d'activer l'audio ou l'affichage d'un OSD.
L'image suivante montre comment se présente ces différentes informations. Notez au passage que la
caméra de référence, au cadre violet, définit une vignette complète, avec son image et ses
caractéristiques. Voyons de quoi sont composées ses caractéristiques, par l'intermédiaire de trois
vignettes.
Description d'une vignette
Les caractéristiques d'une vignette sont :
1
une barre de rafraichissement, indiquant que l'on reçoit de nouvelles images.
2
un nom, composé du nom du serveur suivi du nom de la caméra affichée.
3 des actions possibles sur la vignette, dans notre exemple, nous avons la possibilité d'écouter de
l'audio, lorsque cette caméra est la caméra de référence, et voir son OSD. Il faut cliquer sur une action
pour changer son état (OSD activé :
).
, OSD inactivé :
, audio In activé :
, audio In inactivé :
26
7.2
Consultation
Sélection d'une caméra pour une consultation
Pour effectuer une consultation, il faut sélectionner une caméra de référence :
1
En sélectionnant une caméra depuis la liste des actions disponibles.
2
En sélectionnant une caméra depuis la mosaïque :
· En cliquant sur une vignette : la caméra sélectionnée relit les images, tandis que les autres
caméras continuent d'afficher un flux en direct.
Dans notre exemple, seule la caméra "Rue 1" est en relecture.
· En double cliquant sur une vignette : la caméra s'affichera sur tout l'écran, en remplaçant la
mosaïque.
Remarque :
Il est aussi possible de sélectionner une caméra depuis un joystick, une notification ou un événement.
Ici, un double clic sur la caméra "Demo:Parking" affiche la caméra sur la totalité de l'espace d'affichage.
Utilisation
27
Visualisation en direct d'une vidéo
1
Indique l'état de la consultation :
· Affichage de la dernière image reçue : Direct.
· Relecture d'une image enregistrée sur le disque de données : Aller à une date, Evénement
précédent/suivant, Retour/Avance x2, ..., x256, Image précédente/suivante, Arrêter.
2 La barre verte indique à quel instant on se situe dans le graphe temporel. Ici, vu que nous sommes
sur une image en direct, elle se situe entre la partie noire (représentant les images enregistrées, le
passé) et la partie grise (représentant les images qui vont être enregistrées, le futur).
3
Bouton de visualisation en direct.
Les chapitres suivants indiquent comment effectuer une relecture.
28
7.2.1
Recherche à partir des boutons de navigation
Description des boutons de navigation permettant une relecture
7.2.2
1
Allez au pic d'événements précédent/suivant.
2
Effectuez un retour / une avance rapide à vitesse variable (de x2 à x256).
3
Allez à l'image précédente ou suivante.
4
Effectuez un arrêt sur image.
5
Effectuez une lecture à partir de votre position temporelle.
Recherche depuis l'analyse eboo
La recherche depuis l'analyse eboo permet de faire une levée de doute, en quelques secondes. Elle
s'effectue à l'aide de la souris, en définissant une zone de détection, dans l'image. On obtient alors
instantanément un graphique représentant l'activité de cette zone.
Relecture depuis une recherche d'événements
Utilisation
29
Pour effectuer une recherche, il suffit de suivre les étapes suivantes :
1
Créez une zone de détection :
· Effectuez un clic gauche, puis déplacez la souris pour créer une zone de détection.
· Effectuez un clic droit, puis déplacez la souris pour supprimer une zone.
2
Visualisez les pics d'événements associés à votre zone de détection dans le graphe d'évènements :
Il représente les événements qui se sont produits dans la zone de détection en fonction du temps. Il
est mis à jour automatiquement lorsque cette zone est modifiée. Il est possible de cliquer sur ce
graphe pour afficher l'image correspondant, à la date ou à l'événement choisi. Les couleurs de fond
noir et gris représentent respectivement le passé et le futur.
Remarque :
Il est possible de se déplacer sur toute la durée de stockage, en procédant à un clic gauche dans le
graphe temporel, puis en déplaçant la souris en maintenant le clic gauche enfoncé.
7.2.3
3
Changez l'affichage de l'échelle temporelle, pour mieux visualiser vos pics.
4
Déplacez-vous au pic d'événements précédent ou suivant.
Recherche par date
Cette fenêtre permet de consulter des images datant de quelques jours, vous pouvez y accéder par la
fenêtre de recherche par date et heure tant que votre durée de stockage vous le permet.
Relecture à partir de la date et de l'heure
1
Ouvrez la fenêtre de recherche par date.
2
Sélectionnez la date et l'heure (hh:mm:ss).
3
Recherchez. L'image retournée sera l'image la plus proche, enregistrée sur le disque de données.
30
7.2.4
Relecture de plusieurs caméras simultanément
Pour effectuer une relecture multi caméra, il faut procéder comme suit :
1. Activez la case à cocher « Relecture multi caméra » doit être cochée (cf. Affichage ).
2. Sélectionnez les caméras à relire sur un groupe ou une vue:
· un clic gauche sur une vignette permet de sélectionner une caméra de référence (cadre violet).
· un clic droit sur une vignette permet de sélectionner plusieurs caméras, pour accéder en
simultané aux enregistrements (cadre vert).
3. Effectuez une relecture
Ainsi, il est possible de relire ses enregistrements sur plusieurs caméras simultanément, en prenant
comme temps de référence, le temps des images de la caméra de référence, ici la P5512.
Utilisation
7.2.5
31
Recherche d'événements
Il est possible de visualiser les changements d'état de n'importe quelles entrées/sorties, via le volet
"Evénements".
Consultation des changements d'état d'un événement "Digital Barriers"
1 Sélectionnez l'événement à rechercher, des pics correspondant aux changements d'état de cet
événement s'afficheront dans le graphe temporel.
2
Sélectionnez un pic de changement d'état.
3
Visualisez l'image correspondante.
32
7.3
Extraction
Possibilités d'extraction
1
Effectuez une extraction d'une séquence vidéo
2
Effectuez une extraction de l'image affichée. Ceci ouvrira une boite de dialogue, vous permettant de
sélectionner votre répertoire d'archivage.
La fenêtre suivante s'affiche à la sélection d'une extraction d'une séquence vidéo.
Utilisation
33
Extraction d'une séquence vidéo
1 Sélectionnez les caméras que vous désirez extraire. Renseignez le nom de votre exportation. Ce
nom apparaitra, par la suite, dans la liste des états d'exportation. Sélectionnez la date de début et la
date de fin de votre extraction.
2 Sélectionnez vos extractions. Une extraction de plusieurs flux simultanément est possible pour un
même serveur.
3 Sélectionnez le répertoire d'archivage au niveau de votre serveur. Par défaut, un dossier "export" est
présent au niveau du répertoire d'archivage du système. Il est tout de même possible d'extraire
directement sur un disque externe ou sur une clé USB, en le sélectionnant ici.
4 Démarrez votre extraction. Le nom de votre extraction apparaitra dans la liste des "Etat des
exportations".
34
Téléchargement d'une extraction
1 Sélectionnez le fichier extrait à télécharger dans la liste des états des exportations, seuls les
fichiers dont l'état est "Terminé" peuvent être téléchargeables.
2 Lancez le téléchargement, une fenêtre, vous permettant de sélectionner le répertoire d'archivage,
apparaitra.
Dans ce répertoire est téléchargé :
· les données brutes dans un format propriétaire,
· un lecteur eboo "player.exe" permettant de relire les données extraites et d'effectuer d'autres
extractions : d'une sous-séquence vidéo au format "AVI" ou d'une image au format "JPG".
Utilisation
35
Relecture des données extraites (vidéo et audio) depuis un lecteur dédié
3
Supprimez le fichier exporté et téléchargé lorsque vous en avez plus utilité.
Remarque :
Il n'y a pas de suppression automatique des fichiers exportés tel que l'on peut l'observer pour l'archivage
des données. C'est donc à l'utilisateur de faire attention à ne pas exporter des fichiers de grosses
capacités, sur le disque d'archivage, au risque de diminuer considérablement la durée de stockage de
ses enregistrements.
36
7.4
Fonctionnalités
Ce chapitre explique les actions possibles via le volet rabattable gauche.
Description des actions possibles
1
Visualiser l'affichage en cours : "Vue", "Groupe" ou "Caméra".
2
Sélectionnez une vue, un groupe ou une caméra à afficher.
3 Sélectionnez le mode de connexion : Qualité, Intermédiaire, Distant (cf. chapitre Modes de
connexion pour plus de détails).
4
Sélectionnez une action spécifique à la zone de référence :
· Pilotez une caméra motorisée.
· Effectuez un zoom numérique.
· Recherchez un ticket de caisse.
· Recherchez un événement.
Utilisation
7.4.1
37
Piloter une caméra motorisée
Pilotage via la souris
1
Pilotez via les flèches directionnelles (le pan et le tilt). Les signes "+" et "-" agissent sur le zoom.
2
Sélectionnez trois modes de pilotage :
normal : un clic sur l'image dessine une zone de détection.
·
·
centrage : un clic sur l'image effectue un centrage de la caméra sur les coordonnées (x, y)
indiquées.
·
pilotage continu : un clic sur l'image et un déplacement de la souris en gardant le clic
maintenu pilote la caméra. Ceci reproduit le pilotage d'une caméra avec un joystick.
3
Modifiez la sensibilité des trois axes : Pan, Tilt et Zoom.
4
Appelez une préposition ou une ronde prédéfinie sur eboo server.
38
7.4.2
Zoom numérique
Il est possible d'effectuer un zoom numérique pour chaque caméra. La qualité du zoom dépend de la
résolution, du taux de compression et de la qualité des images d'une caméra.
Zoom numérique en mosaïque
1
Sélectionnez la valeur du zoom que vous désirez.
2
Déplacez le cadre de zoom dans la vignette.
3
Visualisez le zoom effectué.
Remarque :
Il est préférable de faire un zoom sur une image reçue en mode qualité (en direct) ou en relecture pour
avoir un meilleur rendu.
Utilisation
7.4.3
39
Plein écran
Le bouton suivant permet d'afficher l'application en plein écran, il peut avoir deux états :
·
·
permet de passer en mode plein écran.
permet de passer en mode fenêtré.
Il est possible de passer en mode plein écran en gardant les contrôles visibles, comme l'indique l'image
suivante.
Ecran principal en plein écran avec les contrôles visibles.
1
Affichez l'application en plein écran.
2
Masquez les contrôles.
40
7.4.4
Notification TCP
eboo vision permet de recevoir et d'envoyer des notifications TCP. Ainsi, il est possible de s'interfacer
avec tous les modules permettant une communication via de notifications TCP :
eboo server, eboo vision, eboo remote monitor, des caméras, une centrale d'alarme, etc.
Configuration de l'envoi d'une notification TCP
1
2
Modifiez le nom de votre notification TCP.
3
Renseignez l'adresse IP et le port d'envoi.
4
Renseignez le message à envoyer. La casse est importante.
Utilisation
41
Activation du serveur d'écoute de notifications TCP
1
2
Activez le serveur d'écoute pour la réception de notifications TCP.
3
Sélectionnez un port d'écoute.
4 Ajoutez un sous-module au module "notification TCP (réception)", pour configurer l'action à
entreprendre à la réception d'un message spécifique.
42
Configuration de la réception d'une notification
1
2
Modifiez le nom de votre notification TCP.
3
Renseignez le message attendu, la casse est importante.
4
Indiquez si vous désirez fermer la connexion après la réception d'un message.
5
Sélectionnez une action à associer à la réception de votre notification. Il est possible de
sélectionner plusieurs actions simultanément.
Utilisation
43
Liste des actions sélectionnables
7.5
Modes de connexion
Trois modes de connexion sont possibles, ils influents sur la résolution et le flux reçu depuis eboo
server. En relecture, eboo vision demandera un flux provenant obligatoirement du flux 1 (transcodé ou
non). Par contre, en direct, eboo vision demande un flux suivant son mode de connexion :
· Qualité : a utilisé pour les connexions locales, ayant peu de caméras à afficher (récupération du
flux 1, soit par défaut, la résolution maximum en H264).
· Intermédiaire : paramètre sélectionné par défaut, ce mode reçoit le flux 2, en MJPEG.
· Distant : a utilisé principalement pour les connexions distantes. Ce mode reçoit le flux 2 en VGA,
en H264.
44
Le mode de connexion est configurable depuis :
· Le module "Groupe" : ce mode d'interrogation est utilisé par tous les flux affichés dans un groupe
(cf. chapitre Groupes ).
· Le module "Caméra" : ce mode d'interrogation est utilisé lorsque qu'une seule caméra est affichée
(cf. chapitre Caméras).
· L'interface de l'écran principal, que ce soit lors de l'affichage d'un groupe ou d'une caméra (cf.
chapitre Utilisation).
Réglage du mode de connexion en live
1 Sélectionnez un mode de connexion agissant sur la partie visualisée, ici le groupe "local (OSD)" est
connecté en distant.
Remarque :
Le mode de connexion d’une caméra affichée en plein écran diffère de celui du groupe où elle est issue.
Ce tableau reprend les différentes caractéristiques suivant le mode sélectionné :
Qualité
· Ne récupère que le flux 1
· La décompression s’effectue
sur eboo vision
· Consomme les ressources du
système d'exploitation.
Intermédiaire
· Visualisation des images en
JPEG
· Ce mode consomme peu de
ressources du système
Distant
· Visualisation des images en
H264 sous dimensionnées
(VGA)
· Les mouvements sont fluides
pour une qualité d’images faible
· Par contre, il consomme de la
bande passante
· Ce mode économise de la
bande passante

eboo vision V4 - eboo solutions

Transcription

Documents pareils

Synthèse de la loi « caméra » en Belgique

DVR-1004/1008-Nano

atelier en deux séances - Festi-suédé

Wireless Video Door Phone TX-59 FR - ROTRONIC

Espionner un téléphone mobile est un jeu d`enfant

Le projet « Patrouillage à haut niveau de service

Création de jeu vidéo

adaptation caméra/appareil photo montage d`une caméra monture
