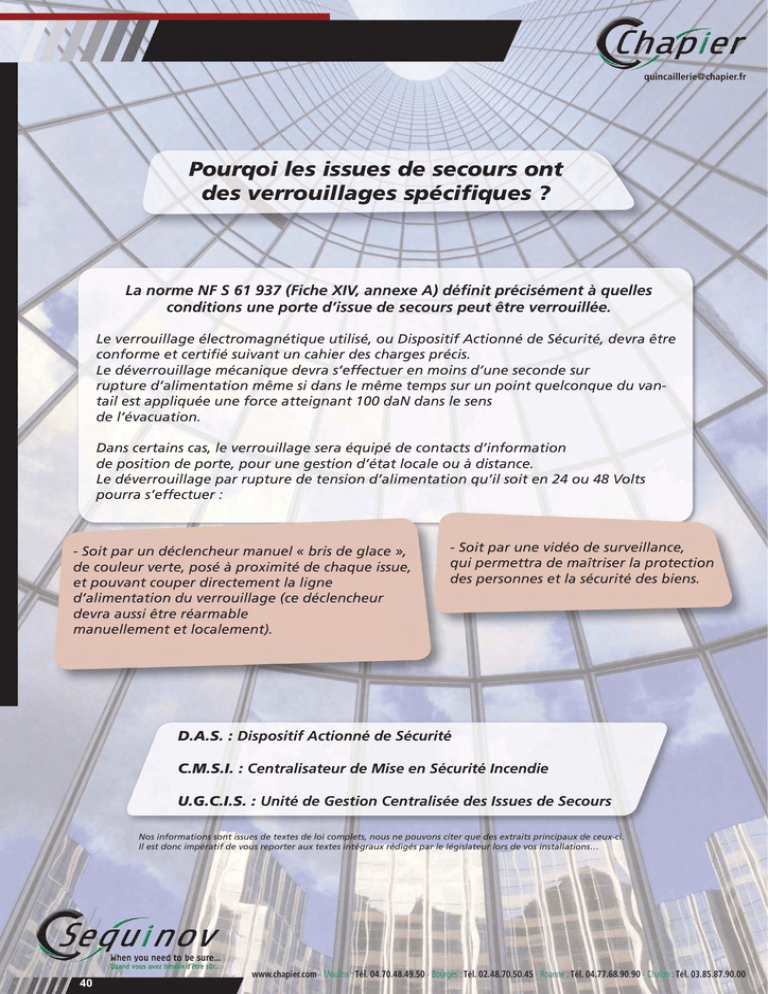

Pourqoi les issues de secours ont
des verrouillages spécifiques ?
La norme NF S 61 937 (Fiche XIV, annexe A) définit précisément à quelles
conditions une porte d’issue de secours peut être verrouillée.
Le verrouillage électromagnétique utilisé, ou Dispositif Actionné de Sécurité, devra être
conforme et certifié suivant un cahier des charges précis.
Le déverrouillage mécanique devra s’effectuer en moins d’une seconde sur
rupture d’alimentation même si dans le même temps sur un point quelconque du vantail est appliquée une force atteignant 100 daN dans le sens
de l’évacuation.
Dans certains cas, le verrouillage sera équipé de contacts d’information
de position de porte, pour une gestion d’état locale ou à distance.
Le déverrouillage par rupture de tension d’alimentation qu’il soit en 24 ou 48 Volts
pourra s’effectuer :
- Soit par un déclencheur manuel « bris de glace »,
de couleur verte, posé à proximité de chaque issue,
et pouvant couper directement la ligne
d’alimentation du verrouillage (ce déclencheur
devra aussi être réarmable
manuellement et localement).
- Soit par une vidéo de surveillance,
qui permettra de maîtriser la protection
des personnes et la sécurité des biens.
D.A.S. : Dispositif Actionné de Sécurité
C.M.S.I. : Centralisateur de Mise en Sécurité Incendie
U.G.C.I.S. : Unité de Gestion Centralisée des Issues de Secours
Nos informations sont issues de textes de loi complets, nous ne pouvons citer que des extraits principaux de ceux-ci.
Il est donc impératif de vous reporter aux textes intégraux rédigés par le législateur lors de vos installations…
40
www.chapier.com - Moulins : Tél. 04.70.48.49.50 - Bourges : Tél. 02.48.70.50.45 - Roanne : Tél. 04.77.68.90.90 - Chalon : Tél. 03.85.87.90.00
Verrous et Serrures électro mécaniques
de contrôles DAS NF S 61937
[email protected]
Tenue à l’effraction
800 Kgs
Dispositif actionné de
sécurité VE1000
Le VE1000 est un verrouillage de sécurité pour issue de
secours dans des établissements recevant du public (ERP).
Verrou électromagnétique à rupture d’alimentation
avec système d’anneau, prisonnier d’une mâchoire.
Résistance 800 Kgs sous tension.
Voyant indicateur du verrouillage (état du DAS).
Encombrement réduit : 350 x 47 x 41 mm.
Réf
Coloris
63 27 0050
63 27 0051
63 27 0052
63 27 0053
Blanc
Aluminium
Blanc
Aluminium
S61-937
€ HT
Tension
Equerre et
capot VE1000
24V
977,00
48V
Accessoires pour verrou control série
VE1000. Equerre de fixation capotée pour
installation sur porte affleurante. Montage
côté intérieur : en applique sur la traverse
du dormant avec équerre.
Serrure
Electromécanique
Série ELX DAS
Electro-serrure, bitension 24/48V
avec circuit électronique
déporté, câble de 6 mètres et gâche
pour porte affleurante
pour menuiserie étroite.
Ouverture de secours à la clé.
Embrayage électrique des
béquilles et verrouillage
automatique
du pêne dormant.
S61-937
Réf
33 01 0710
33 01 0711
Axe Entraxe Carré
50
35
70
92
7
8
Réf
Coloris
€ HT
63 27 0054
63 27 0055
Blanc
Aluminium
104,84
Kit de pose ELX
type DAS
Kit de pose en applique à droite pour ELX DAS,
livré avec béquille et goulotte pour passe
câble FM2412. Finition RAL Blanc 9010.
€ HT
1419,24
Réf
Descriptif
33 01 0712 Pour ELX réf 33010710
33 01 0713 Pour ELX réf 33010711
Verrou motorisé équipé de 2 pênes de verrouillages
cylindriques (diamètre 16mm). Installation imposte ou
verticalement sur toute porte poussante, tirante, ou va et vient.
Dimension d’encastrement nécessaire minimum : 50 x 50 mm.
Possibilité de mise en applique à l’aide d’un boîtier spécifique en option.
Grande résistance au cisaillement et à l’effraction supérieure à 1400 daN.
Course du pêne de 20 mm. Livrée avec gâche en V à compensation verticale.
Toutes les pièces extérieures sont en acier inoxydable.
Légèreté et facilité de manipulation à l’installation.
Fonctionnement silencieux. Faible consommation.
Fabrication Française selon norme ISO 9001. IP42.
S61-937
Tension d’alimentation : 24V DC / 48 V DC.
Courant d’appel : 1 Ampère.
Existe en version standard (non DAS).
Modèle
Descriptif
Dimensions du coffre
33 03 0620
DAS
33 03 0621
DAS
33 03 0623 Compact
Réservation cylindre Européen
H 567 x L 32.5 x P 42 mm
Porte 1 vantail H 530 x L 32.5 x P 42 mm
Porte 2 vantaux H 530 x L 32.5 x P 42 mm
Sans trou de cylindre
664,10
Boîtier de mise en
applique ML
Verrou motorisé ML DAS
Réf
€ HT
Réf
€ HT
Compatibilité
33 03 0631 ML avec trou de cylindre
33 03 0632 ML compact 1 vantail
33 03 0633 ML compact 2 vantaux
€ HT
430,00
4400,00
Serrure électrique motorisée pour
issues de secours - 2 points.
S61-937
Réf
Descriptif
€ HT
33 01 0202 Pour porte à 2 vantaux avec 2 demi-gâches
5035,76
33 01 0203
Pour porte à 1 vantail avec gâche
Installation en imposte ou verticalement sur toute
porte poussante, tirante, ou va et vient.
Verrouillage de haute sécurité. Carter et couvercle en inox.
Ces DAS permettent de réduire la vulnérabilité de ces issues tout en
assurant une évacuation des personnes conforme aux normes en vigueur.
Solidité des pênes. Résistance à la poussée perpendiculaire de 1400 daN et
axiale de 500 daN sans altération du fonctionnement.
Rapidité de l’ouverture / fermeture : 0,5 secondes.
Anticorrosion. Faible consommation.
S’adapte à tous types
de portes !
Issue de secours – Zones sensibles
41
Verrous et Serrures électro mécaniques
de contrôles DAS NF S 61937
[email protected]
Verrou électro mécanique
Verrou conforme NFS 61937 pour portes issue de secours
double action. Montage sur les huisseries bois, métal,…
Verrou à encastrer ou en applique sur tout support avec
boîtier adapté (non fourni). Convient pour porte coupe-feu,
recommandé pour les portes soumises à une forte pression
(isolation phonique ou thermique), les salles blanches et
les SAS de décontamination. En acier, haute résistance
à l’effraction : 500 daN, contrepartie fournie,
montage vertical en partie médiane,
montage horizontal en partie haute,
prévoir 1 gâche par vantail pour les portes
doubles, réversible Gauche / Droite
(dans tous les cas, prévoir le montage
de la porte sur pivot de sol).
Réf
Tension
€ HT
33 03 0018
33 03 0019
24 Volts
48 Volts
1224,88
1262,58
S61-937
916,00 €
Verrou électro
mécanique TV101
Réf : 33 03 0600
Dispositif de verrouillage pour issue de secours avec
contacts anti-sabotage, résistance à l’effraction (600kg).
Certifié conforme à la norme NF S61-937.
Equerre de montage pour porte affleurante à
commander séparément. 24 Volts, 250 mA, 600 daN.
S’ouvre sous la charge sans blocage et sans retardement.
Dimensions : 190 x 55 x 80 mm.
S61-937
Jeu de plaques pour
gâche TV100
Réf : 33 03 0603
Plaque de montage
TV100 et TV200
172,80 €
55,20 €
Jeu de plaques d’appui pour ajuster
le support du verrouillage.
Tolérances de montage :
2 plaques de 1 mm d’épaisseur,
1 plaque de 3 mm d’épaisseur.
Réf : 33 03 0604
Plaque de montage pour verrouillages TV 100 et TV200.
Adapté à une utilisation sur portes à linteau étroit (< à 80 mm).
Dimensions L 190 x H 5 x P 80 mm.
Finition Argent
Equerre de fixation
pour porte à fleur
Réf : 33 03 0602
Equerre de fixation pour le montage du
verrouillage de porte TV sur porte à fleur.
Equerre en acier galvanisé avec capot peint
et sécurité anti-démontage.
Dimensions
L 190 x H 58 x P 84,5 mm.
€
00
Finition argent.
194,
42
Ventouses électromagnétiques
NF S 61937
[email protected]
POURQUOI CHOISIR UNE VENTOUSE NFS 61 937 ?
Selon l’arrêté du 2 Février 1993, paru au journal officiel du 18 mars 1993,
§ 2 article CO 46 : Le verrouillage des portes de sorties de secours peut être autorisé après avis
de la commission de sécurité et sous réserve du respect des mesures énoncées dans la suite
du présent article :
A / Chaque porte doit être équipée d’un dispositif de verrouillage électromagnétique conforme à
la norme en vigueur pour cette application ;
B/ Les portes équipées ne peuvent être commandées que selon l’un des deux principes suivants :
- Par un dispositif de contrôle d’issues de secours conforme aux dispositions de la norme
N S 61 937 le concernant.
- Par un dispositif de commande manuelle (boîtier bris de glace par exemple) à fonction
d’interrupteur intercalé sur la ligne de télécommande et situé près de l’issue équipée ;
Ventouse DAS à
cisaillement SAM
Ventouses magnétiques
Ventouse conçue pour des portes d’issue de secours
simple action. Le montage se fait sur des huisseries
en bois, en métal…
Ce produit est spécialement recommandé
pour les portes à usage intensif.
La précontrainte et la résistance à
S61-937
l’effraction est de 300 daN.
La rémanence est nulle c’est-à-dire que le
magnétisme ne persiste pas même après
coupure de l’alimentation, le déverrouillage
n’est donc pas retardé, et ne réclame pas un
effort de poussée important pour ouvrir la porte.
Conforme à la norme NFS 61937.
Réf
Descriptif Tension
33 01 0536
A encastrer
33 01 0537
33 01 0538
En applique
33 01 0539
24 V
48 V
24 V
48 V
Réf : 63 27 0070
Ventouse à cisaillement
DAS 24-48V.
Ventouse 455 kgs.
4,2W.
Sytème autoalignement.
2289,14 €
€ HT
164,62
182,40
177,96
195,74
Ventouse Electro-Mécanique
TV200
Réf : 33 03 0601
S61-937
Ventouse électro-mécanique pour verrouillage
d’issue de secours, résistance à l’effraction (300 kg),
avec report d’informations possible sur contact sec.
Conforme à la norme NF S61-937.
Finition Argent, 24V.
Plaque de
montage
TV100 et TV200
782,00 €
Equerre de fixation
pour porte à fleur
194,00 €
172,80 €
Réf : 33 03 0604
Plaque de montage pour verrouillages TV 100 et TV200.
Adapté à une utilisation sur portes à linteau étroit
(< à 80 mm). Dimensions : L 190 x H 5 x P 80 mm.
Finition Argent
Réf : 33 03 0602
Equerre de fixation pour le montage du verrouillage
de porte TV sur porte à fleur. Equerre en acier galvanisé
avec capot peint et sécurité anti-démontage.
Dimensions : L 190 x H 58 x P 84,5 mm.
Finition argent.
43
Terminal de commande de
déverrouillage pour DAS
[email protected]
Boîtier de terminal
de porte 24/48V
Réf : 33 03 0605
1080,
Terminal d’Issue de
Secours TIS100
00 €
Réf : 63 27 0071
EN 60947-5-1
Boîtier de terminal de porte avec protection anti-sabotage
en fonte d’aluminium laqué. Indice de Protection IP 40.
Carte TL-S 5 placée à l’intérieur. Coup de poing d’urgence
rouge lumineux à déclenchement forcé, conforme à la norme
EN 60947-5-1. Sirène d’alarme intégrée réglable jusqu’à 100 dB.
Indication d’état du verrouillage au moyen de diodes
électroluminescentes de couleur verte (déverrouillé) et rouge
(verrouillé) et de diodes électroluminescentes de couleur
orange flash en cas de sabotage ou d’actionnement du coup
de poing d’urgence. Montage et démontage facile du boîtier
sur sa plaque de fixation. Commutateur à clé intégré
prévu pour 1/2 cylindre européen à paneton
ajustable non fourni. Dimensions : L 90 x H 260 x P 84 mm.
Plage de température : -20° à + 50°.
Il faut rajouter une platine de commande et de raccordement
selon le voltage désiré.
Dispositif de déverrouillage
des issues de secours 24V pour
1 ou 2 DAS. Temporisation
de sortie réglable, alarme,
signalisation locale et report
à distance des états électriques,
gestion par cylindre.
Demi-cylindre fourni,
Bouton carter réglable.
1444,34 €
Platine de
commande et de
raccordement
Bris de Glace
Prévue pour le raccordement
de deux verrouillages de portes
au maximum, d’un commutateur
à clé ou autre système de
contrôle d’accès.
Réf
Descriptif
€ HT
33 03 0606
33 03 0607
24V
48V
441,60
4,00 €
Clé de
réarmement
pour BBG
Réf : 33 01 0101
Boîtier bris de glace double
contact vert avec vitre
déformable permettant
le déverrouillage
d’urgence.
48,00 €
Réf : 33 01 0102
Clé de réarmement pour
Boîtier Bris de Glace à
membrane déformable.
Ventouses de rétention
Ventouses de maintien modèle 300N
Ventouse qui permet de maintenir ouvertes les portes coupe-feu.
Usinée en fer doux magnétique, rémanence nulle, montage en applique ou à encastrer
grâce à un boîtier et une entretoise. Tension d’alimentation 12 VCC ou 24 VCC
ou 48 VCC (+/- 10%), adhérence 300 N, rémanence nulle, indice de protection IP40,
homologation DIBT Z6.5-430
Réf
Descriptif
€ HT
Descriptif
33 01 0553
Sans déclencheur manuel
33 01 0555
33 01 0557
Avec bouton déclencheur
manuel
33 01 0551
Sans déclencheur manuel
Sans support avec passage de
câble au dos ou latéral
Sur distanceur pour montage
au sol ou au mur
Sur distanceur pour montage au sol
ou au mur
Fixation murale avec plaque de montage et
borne de raccordement masquée
172,32
245,38
296,72
178,88
Contreplaque pour
ventouses Ventouse incendie
de maintien Réf : 33 06 0005
modèle 300N Ventouse incendie, support orientable ou fixe.
La contre-plaque se fixe sans
boîtier sur le vantail.
Réf
Contreplaque
€ HT
33 01 0552
33 01 0554
Simple
Articulée
42,84
89,82
Utilisation recommandée dans des lieux
publics, collectivités, écoles. Fiabilité extrême,
aucune pièce mécanique ne peut s’user.
Sécurité positive, libère instantanément
la porte lors d’une rupture de courant.
Facilité d’installation.
16 €
Bi-tension 24 ou 48 Volts.
64,
Consommation : 24/48 mA.
Dimension: 70,2 mm x 85 mm x 41,5 mm.
Boîtier acier. Force de rétention de 20kg
en 24V à 50kg en 48V.
*Cette référence n’est pas vendue avec le pied,
la photo n’est pas contractuelle.
44
Informations Ferme-Portes
[email protected]
La force de fermeture
Il existe des ferme-portes à force fixe non réglable.
Généralement, la force de fermeture est réglable et permet
une adaptation parfaite à son environnement :
• en tournant le support de palier du bras à compas,
• en déplaçant le ferme-porte latéralement sur l’ouvrant :
grande distance aux paumelles = grande force de fermeture /
petite distance aux paumelles = petite force de fermeture,
• par vis frontale ou latérale.
Freinage à l’ouverture
Cette fonction empêche une porte anormalement ouverte de
percuter violemment un obstacle environnant.
Le bras à compas
A-coup final réglage
Le bras à compas s’adapte à tous les ferme-portes à crémaillère
symétrique. La force de fermeture est progressive.
La fin de fermeture est accélérée afin de permettre au pêne
demi-tour de la serrure de rentrer dans la gâche.
L’amortissement de fin de course
Sur le ferme-porte à glissière, l’à-coup final se règle par vis
frontale. Sur le ferme-porte à bras à compas, c’est la position
du bras ou de la vis qui règle l’à-coup.
Permet de freiner la vitesse de fermeture. Cette fonction
est recommandée dans les HLM et cages d’escaliers pour le
silence qu’elle procure.
Le bras à glissière anti-vandalisme
Discret, il améliore en plus considérablement le design du
ferme-porte. Le bras à glissière est beaucoup plus efficace
lorsqu’il est utilisé avec un corps de « ferme-porte avec
technologie à came ». En effet lors d’une utilisation avec
« technologie à pignon et crémaillère » le ferme-porte
n’optimise pas toute sa puissance lors des derniers degrés de
fermeture …
une technologie
innovante !
Extrait Art. 8 du Journal Officiel du 24 Août 2006, relatif aux portes et aux sas des parties
communes. « L’effort nécessaire pour ouvrir la porte doit être inférieur ou égal à 50N, que la
porte soit ou non équipée d’un dispositif de fermeture automatique. »
La technologie DORMA des ferme-portes à came et contre-piston garantit une conformité
permanente à cette nouvelle réglementation. L’entraînement linéaire et la came en forme de
cœur font en sorte que la résistance à vaincre à l’ouverture chute rapidement. De ce fait, les
enfants, les personnes âgées et les handicapés n’ont aucune peine à ouvrir les portes.
La classification du ferme-porte
Dans la norme EN 1154, six critères définis, classifient les ferme-portes.
Ils forment une codification à 6 chiffres.
1er chiffre : performances par rapport à l’angle d’ouverture
• grade 3 : fermeture de la porte depuis un angle d’ouverture de 105°
• grade 4 : fermeture de la porte depuis un angle d’ouverture de 180°
2ème chiffre : nombre de cycles d’essai. Afin d’obtenir la norme EN 1154.
Une valeur minimum pour l’essai d’endurance est exigée.
• grade 8 : 500 000 cycles
3ème chiffre : force des ferme-portes
Sept grades de force en fonction des largeurs et des poids des portes.
Moment de fermeture
Moment Rendement
Largeur
Masse de
Force du
Entre
Tout autre d’ouverture du ferme
recommandée la porte
entre
porte entre
fermeEntre 4° et 0°
92° et
angle
de porte
d’essai
4° et 0°
porte
88°
d’ouverture 0° et 60°
Nm maxi
kg
Nm mini Nm max Nm min
Nm mini
Nm max
‰ min
1
< 750
20
9
< 13
3
2
26
50
2
850
40
13
< 18
4
3
36
50
3
950
60
18
< 26
6
4
47
55
4
1100
80
26
< 37
9
6
62
60
5
1250
100
37
< 54
12
8
83
65
6
1400
120
54
< 87
18
11
134
65
7
1600
140
87
< 140
29
18
215
65
4ème chiffre : aptitude d’utilisation sur porte coupe-feu ou
pare-flammes.
• grade 0 : inapte
• grade 1 : apte
5ème chiffre : définit la satisfaction à une exigence
essentielle de sécurité lors de l’utilisation du ferme-porte.
De ce fait, seul le grade 1 est défini.
6ème chiffre : résistance à la corrosion.
Selon la norme EN 1670.
• grade 0 : pas
• grade 1 : faible
• grade 2 : moyenne
• grade 3 : élevée
• grade 4 : très élevée
45
Ferme Porte et
Ferme Porte asservi
[email protected]
Ferme-porte IMPULSE TS 90
Ferme-porte à glissière. Fabrication ISO 9001. Technologie à came et contre-piston :
Grande souplesse à l’ouverture. Homologué pour portes coupe-feu et pare-flammes.
Dimensions compactes (L x P x H) : 246 x 46 x 56. Anti-vandalisme,
fixations invisibles. Circuit hydraulique thermo constant.
Valve de surpression. Montage universel :
- Sur vantail côté paumelles, et sur dormant côté
opposé aux paumelles.
- Sur dormant côté paumelles, et sur
vantail côté opposé aux paumelles.
Modèle TS 90 et TS 90 BC : Deux vitesses
EN 1154
de fermeture indépendantes, réglables
en continu par valves hydrauliques :
- Vitesse de fermeture de 160° à 15°
- A-coup final de 15° à 0°.
Nouveau design,
Modèle TS 90 H : Trois vitesses de fermeture
faible encombrement
indépendantes réglables par valves hydrauliques :
Force de Largeur maxi
- Temporisation à la fermeture, de 160° à 55°,
Réf
Descriptif Coloris
fermeture
du vantail
- Vitesse de fermeture, de 55° à 15°.
02 07 0497
02 07 0498
02 07 0499
02 07 0461
02 07 0462
TS 90
€ HT
146,12
Argent
Blanc
Noir
3 EN fixe
950 mm
2 vitesses de fermeture
indépendantes
Argent
3 EN à 4 EN
variable
1 100 mm
3 vitesses de fermeture
indépendantes
TS 90 BC
TS 90 H
Descriptif
213,50
315,00
Ferme-porte Contur TS 93
Nouveau design,
faible encombrement
EN 1154
Ferme-porte Contur, à glissière, anti-vandalisme
avec vis de réglage invisibles. Réversible gauche/droite,
résistance dégressive dès l’ouverture.
Conforme à la norme NF EN 1154. Réglage en continu:
- Vitesse de fermeture de 170 ° à 7 °
- A-coup final de 7 ° à 0 °
Valve de surpression. Circuit hydraulique thermo-constant.
Homologué pour portes coupe-feu.
Bras à glissière vendu séparement.
Technologie à came et contre piston freinage
à l’ouverture « Intelligent » et
réglable Force 2-5. La technologie à came
offre un confort inégalé et facilite l’accès
pour les personnes à mobilité réduite.
Réf
Coloris
Descriptif
02 07 0518
02 07 0531
02 07 0532
Argent
Blanc
Noir
Montage sur vantail côté
paumelles
Argent
Montage sur vantail côté
opposé aux paumelles
02 07 0533
€ HT
352,26
Nouveau design,
faible encombrement
Ferme-porte Contur TS 91
Ferme-porte Contur, à glissière, anti-vandalisme avec vis de réglage invisibles.
Réversible gauche/droite, résistance dégressive dès l’ouverture.
Homologué pour portes coupe-feu. Bras à glissière vendu séparement.
Technologie à came et contre piston freinage à l’ouverture « Intelligent »
Force 3. La technologie à came offre un confort inégalé et facilite l’accès
pour les personnes à mobilité réduite.
Réf
Coloris
Descriptif
€ HT
02 07 0493
02 07 0494
02 07 1055
Argent
Blanc
Noir
Force 3 fixe
153,46
EN 1154
Bras à
glissière GN
Ajustable en hauteur pour
TS91 - TS92 - TS93
46
Réf
Coloris
€ HT
02 07 0581
02 07 0578
02 07 0577
Argent
Blanc
Noir
60,74
Nouveau design,
faible encombrement
Ferme Porte et
Ferme Porte asservi
[email protected]
Ferme-porte
Contur TS 92
Ferme-porte Contur, à glissière, anti-vandalisme
avec vis de réglage invisibles. Réversible gauche/droite,
résistance dégressive dès l’ouverture.
Homologué pour portes coupe-feu. Bras à glissière vendu séparement.
Technologie à came et contre piston freinage à l’ouverture « Intelligent »
et réglable Force 2-4. La technologie à came offre un
confort inégalé et facilite l’accès pour les personnes
à mobilité réduite.
EN 1154
Nouveau design,
faible encombrement
Réf
Coloris
02 07 0490
Argent
02 07 1020 Blanc (RAL 9016)
02 07 1025
Noir
€ HT
266,46
Système GSR-EMF1
Glissière G-EMF
EN 1155
Glissière G-EMF, hauteur 30 mm.
Compatible avec les ferme-portes à glissière dotés
du design «Contur». Montage côté opposé aux paumelles.
Glissière EMF avec arrêt électromécanique réglable intégré,
conforme à la norme NF EN 1155.
Point d’arrêt réglable de 80° à 130°.
Réf
Tension d’utilisation
02 07 0570
02 07 0571
02 07 0572
02 07 0573
Finition
Argent
Blanc
Argent
Blanc
24 V DC
48 V DC
€ HT
Kit bandeau, avec arrêt électromécanique sur vantail semi-fixe.
Compatible avec les ferme-portes à glissière dotés du design «Contur».
Montage sur vantail côté paumelles. Glissière GSR avec régulateur de
fermeture mécanique intégré, conforme à la norme NF EN 1158.
Séquence de fermeture réalisée par système de blocage mécanique
à bague inclinée, indépendant de l’action hydraulique du ferme-porte.
Protection contre les manipulations erronées.
Arrêt électromécanique intégré, conforme à la norme NF EN 1155.
Angle d’arrêt (80°-130°) et force de maintien réglables en continu.
Largeur de porte 1350 à 2500 mm, Semi-fixe : 370 mm minimum.
656,00
Réf
690,00
EN 1155
02 07 2042
02 07 2056
02 07 2043
02 07 2057
24 V DC
48 V DC
Finition
Argent
Blanc
Argent
Blanc
€ HT
870,24
912,60
Système GSR-EMF2
Kit bandeau, avec arrêt électromécanique sur les deux vantaux.
Compatible avec les ferme-portes à glissière dotés du design
«Contur». Montage sur vantail côté paumelles.
Glissière GSR avec régulateur de fermeture mécanique intégré,
conforme à la norme NF EN 1158.
Séquence de fermeture réalisée par système de blocage
mécanique à bague inclinée, indépendant de l’action
hydraulique du ferme-porte. Protection contre les manipulations
erronées. Arrêt électromécanique intégré, conforme à
la norme NF EN 1155. Angle d’arrêt (80°-130°)
et force de maintien réglables en continu.
Largeur de porte 1350 à 2500 mm.
Réf
02 07 2058
02 07 2059
02 07 2061
02 07 2062
Finition
Argent
Blanc
Argent
Blanc
24 V DC
48 V DC
€ HT
1649,24
1731,60
EN 1155
Plaque de montage
TS 91
Conseillée pour
montage bandeau.
Réf
Descriptif
02 07 0576 Plaque de pose argent
Arrêt mécanique RF
Pas conforme coupe-feu.
Réf
Descriptif
€ HT
02 07 0583
02 07 0500
Pour bras 93N
Pour TS90
56,00
50,00
€ HT
21,00
47
Ferme Porte et
Ferme Porte asservi
[email protected]
Ferme porte TS 72
Ferme-porte TS71
Force 2-4 effective bras compas.
Réglable par vis. Technique à pignon
crémaillère réversible gauche/droite.
Livré sans bras.
Réf : 02 07 1120
Ferme-porte à pignon et crémaillère avec
force de fermeture réglable en continu.
Force effective 3 - 4, bras compas.
Réglage par décalage du corps de
l’appareil sur plaque de montage.
Réversible gauche / droite.
Conforme à la norme NF EN 1154.
Homologué feu.
Livré sans bras.
EN 1154
Coloris argent.
EN 1154
00 €
86,
Montage
simple et
rapide
Réf
Coloris
€ HT
02 07 1099
02 07 1102
02 07 1103
Argent
Blanc
Noir
133,00
133,00
Plaque de montage
TS 71 / TS 72
Réf
Finition
€ HT
Ferme porte TS73V
02 07 1125
Argent
32,00
Ferme-porte hydraulique à pignon et crémaillère TS73V
(Force 2-4). Force effective avec bras à compas, en fin de
fermeture (entre 4° et 0°), réglable en continu par vis
(force 2-4)Vitesse de fermeture (de 180° à 20°)
et à-coup final (de 20° à 0°) réglable en continu par
2 valves indépendantes. Freinage hydraulique
‘intelligent’ à l’ouverture (à partir de 70°),
réglable en continu par valve, débrayable et
proportionnel à la violence de l’ouverture
de la porte. Valves de surpression (= longévité).
Circuit hydraulique thermo-constant. Homologué
pour portes coupe-feu.
Finition Argent. Livré sans bras.
EN 1154
Bras pour
TS 71 TS 72
Réf
EN 1154
Descriptif
Coloris
02 07 1104
02 07 1106 Bras compas
02 07 1107
02 07 1108 Bras à glissière
02 07 1111 (non coupe-feu
02 07 1112 pour TS 71)
02 07 1113
Bras d’arrêt
02 07 1116
cliquet
02 07 1118
Argent
Blanc
Noir
Argent
Blanc
Noir
Argent
Noir
Blanc
€ HT
40,80
40,80
90,00
Réf
Descriptif
Coloris
€ HT
02 07 6010
TS73V
Argent
210,00
Cavalier porte
en glace
206,00 €
Réf : 02 07 0598
Cavalier en argent
pour TS73/V.
Ferme-porte TS83
Ferme-porte
TS77
Ferme-porte hydraulique TS77
(force 3), à pignon et crémaillère,
monté en applique, avec bras
à compas. Vitesse de fermeture
(de 180° à 20°) et à-coup
final (de 20° à 0°).
Réglable en continu par
Excellent
2 valves indépendantes.
rapport
Ce ferme-porte n’est pas
homologué pour portes
qualité/prix
coupe-feu.
Ferme-porte hydraulique à pignon et crémaillère
(Force 3-6). Force effective avec bras à compas,
en fin de fermeture (entre 4° et 0°), réglable en
continu par vis (force 3-6). Vitesse de fermeture
(de 180° à 13°) et à-coup final (de 13° à 0°)
réglable en continu par 2 valves indépendantes.
Freinage hydraulique ‘intelligent’ à l’ouverture
(à partir de 70°), réglable en continu
par valve, débrayable et proportionnel à
la violence de l’ouverture de la porte.
Valves de surpression (= longévité).
Circuit hydraulique thermo-constant.
Homologué pour portes coupe-feu.
Sans bras.
Réf
Coloris
02 07 0521
Argent
02 07 1095 Blanc (RAL 9016)
Réf
Coloris
€ HT
02 07 0590
02 07 0591
Argent
Blanc
43,90
44,80
48
€ HT
294,80
Un ferme porte,
tout confort,
aux lignes classiques
Ferme Porte et
Ferme Porte asservi
[email protected]
Ferme-porte ITS96
Ferme-porte à encastrer, bénéficiant de la technologie à came et contre-piston.
Encastré dans l’épaisseur de la porte ou dans la traverse haute de
l’huisserie en montage renversé avec le bras à glissière. Taille 2-4.
Pour porte à simple action. Réglage en continu:
-Force de 10 à 21 Nm (1 à 3 selon la norme EN 1154)
-Vitesse de fermeture (de 120° à 15°)
-A coup final (de 15° à 0°)
Valves de surpression.
Bras à glissière doté d’un limiteur d’ouverture mécanique
(entre 80° et 120° environ) avec amortisseur progressif.
Finition argent.
Réf
Descriptif
€ HT
02 07 1195
02 07 1200
02 07 1201
sans bras
Bras à glissière droit
Bras à glissière gauche
439,40
EN 1154
Une solution
invisible pour
un système
d’avant garde
102,00
Pivot de sol BTS 65
Pivot à frein extra-plat, compact. Avec arrêt à 90° en option.
Spécialement conçu pour répondre aux contraintes des pivots
à frein pour portes à double action, le DORMA BTS 65 séduit
par sa forme compacte extra-plate, qui offre des possibilités
de montage idéales. Il comporte deux valves hydrauliques
permettant les réglages de vitesse des deux plages de fermeture.
Économique et extra plat
40 mm seulement.
Le frein qui sait
tout faire.
Réf
Descriptif
€ HT
02 07 0541
02 07 0542
02 07 0543
02 07 0544
Sans arrêt T3
Arrêt 90 T3
Plaque laiton
Plaque acier Inox
238,00
242,00
73,60
38,00
Pivot de sol / plaque laiton /
inox BTS 75
Pivot à frein hydraulique universel BTS 75V encastré dans le sol
est conçu pour portes gauches / droites ou à double action,
jusqu’à 120 Kg et 1100 mm de largeur. Réglage en continu:
-Force de 10 à 30 Nm (1 à 4 selon la norme EN 1154)
-Vitesse de fermeture (de 175° à 15°)-A coup final (de 15° à 0°).
Protection contre la corrosion (classe 4 de la norme européenne).
Freinage mécanique à l’ouverture. Valve de surpression.
Réf
Descriptif
02 07 0545
02 07 0546
02 07 0547
02 07 0560
02 07 0561
02 07 0555
02 07 0551
Arrêt 90° T3
Arrêt 105° T3
Sans arrêt T3
Plaque Inox
Plaque laiton
Axe normal carré
Axe normal plat
€ HT
314,00
266,74
46,00
88,00
EN 1154
Le frein qui sait
tout faire,
‘chouchou des poseurs’
44,00
Accessoires BTS DA bois/alu
Pour portes bois et aluminum à double action.
Réf
Faux pivot 7475 AX
00 €
140,
Réf : 02 07 0607
Faux pivot avec roulement à billes
à contact oblique.
Dimensions 45 x 101 mm.
Poids maxi de la porte 300 kg.
Descriptif
02 07 0600 Pivot haut roulement aiguille en fonte d’aluminium
02 07 0601
Pivot haut roulement aiguille en Acier
02 07 0603
Bras du bas standard, Zingué
02 07 0604
Bras du bas pour portes alu, Zingué
€ HT
110,60
148,80
72,00
123,60
49
Ferme Porte et
Ferme Porte asservi
[email protected]
Ferme-Porte TS
WOOD EN3
91,70 €
Réf : 02 07 1100
Ferme-Porte à pignon à crémaillère elliptique. Force 3.
Conforme à la norme NF EN1154. Résistance à l’ouverture rapidement
dégressive. Bras à glissière. Coupe-feu 2 heures sans arrêt.
A-coup final hydraulique réglable par vis frontale.
Vitesse de fermeture réglable par vis frontale.
Valve de surpression. Thermo constant.
Largeur maxi par vantail 950 mm. Finition argent.
EN 1154
Ferme-Porte TS1500
sans bras
Réf : 02 07 0700
52,20 €
À-coup final hydraulique réglable.
Pignon crémaillère. Homologué portes coupe-feu 1/2 heure.
Réversible. Réglage de la vitesse de fermeture par valve.
Largeur maxi par vantail : 1100 mm.
Poids maxi par vantail : 80 kg. Force 4.
Conforme à la norme EN 1154.
Finition argent.
EN 1154
Bras compas standard
pour TS 1500
Réf : 02 07 0001
19,40 €
Finition argent.
50
Ferme Porte et
Ferme Porte asservi
[email protected]
Ferme-Porte GR150
Bras à glissière sans
arrêt pour GR150 Argent
Réf : 02 07 1330
Ferme-porte idéal pour tout type de portes jusqu’à 80 kg.
Force de fermeture réglable par translation EN 2/4.
Encombrement réduit hauteur 44 mm, épaisseur 40,5 mm.
Utilisable sans plaque de montage. Vitesse de fermeture et
à-coup final réglables par vis pointeau. Fixations invisibles
dissimulées par capot clipé. Pose sur tout type de menuiserie
(bois, alu, PVC, acier). Réglages constants et durables grâce à
sa technologie thermostable. Dimension maximum de la porte
< 1100 mm. Porte coupe feu, pare flammes, pare fumées.
Vitesse de fermeture réglable 180° - 15°.
A-coup final réglable 15° - 0°.
Conformité norme EN 1154.
36 €
Livré sans bras.
Finition Argent.
Réf : 02 07 1320
38,68 €
Bras standard pour
GR150 argent
€
25,82
72,
Réf : 02 07 1315
Ferme-Porte GR200
Ferme-Porte idéal pour menuiseries extérieures,
grâce à son frein à l’ouverture de série. Vitesse de fermeture,
à-coup final et frein à l’ouverture réglables par vis pointeau.
Fixations invisibles dissimulées par capot clipé.
Réglages constants et durables grâce à sa technologie thermostable.
Force de fermeture réglable EN 2/4. Dimension maximum de la porte
< 1100 mm. Porte coupe feu, pare flammes, pare fumées.
Vitesse de fermeture réglable 180° - 15°. A-coup final réglable 15° - 0°.
Frein à l’ouverture réglable 70° - 180°.
Conformité norme EN 1154. Livré sans bras.
EN 1154
Bras réglable standard
pour GR200/300
Réf
Finition
€ HT
02 07 1335
02 07 1304
02 07 1303
Argent
Blanc
Noir
37,40
EN 1154
Ferme-Porte GR300
Ferme-Porte spécialisé pour des portes nécessitant un
passage aisé grâce à sa fonction temporisation à la fermeture.
Utilisable sur portes jusqu’à 120 kg. Vitesse de fermeture,
à-coup final, frein à l’ouverture et temporisation réglables
par vis pointeau. Fixations invisibles dissimulées par capot clipé.
Pose sur tout type de menuiserie (bois, alu, PVC).
Réglages constants et durables grâce à sa technologie thermostable.
Force de fermeture EN2/6. Porte coupe-feu, pare flammes et
pare fumées. Vitesse de fermeture réglable 180° - 15°.
A-coup final réglable 15° - 0°.
Frein à l’ouverture réglable 70° - 180°.
Temporisation à la fermeture réglable 105° - 70°.
Conformité norme EN 1154.
Livré sans bras.
Réf
Finition
€ HT
Argent
Blanc
Noir
289,00
Plaque de fixation
pour GR300
15,60 €
Finition
€ HT
Argent
Blanc
Noir
107,16
Plaque de fixation
pour GR200
€
13,10
Réf : 02 07 1351
Bras à glissière
pour GR200/300
EN 1154
02 07 1300
02 07 1322
02 07 1321
Réf
02 07 1310
02 07 1302
02 07 1301
Bras à glissière pour
GR200/300 EV1
Réf
Descriptif
€ HT
02 07 1340
02 07 1345
Sans arrêt
Avec arrêt
38,68
78,40
Réf
Finition
€ HT
02 07 1312
02 07 1311
Blanc
Noir
38,68
Plaque support
pour GR300
Réf
Finition
€ HT
02 07 1349
02 07 1348
Blanc
Noir
15,60
Réf : 02 07 1350
51
Informations générales
[email protected]
Côté des serrures
anti-paniques
Les fermetures anti-panique s’ouvrent toujours
en poussant à droite, ou à gauche.
Pour les cas à deux vantaux,
la main de l’ensemble est déterminée
par le premier vantail ouvrant.
MARQUAGES OBLIGATOIRES SUR LE PRODUIT
LOGOTYPE DU
FABRICANT OU CODE
OFFICIEL AFNOR
CODE JPM = 025.
DÉSIGNATION EN CLAIR
DE LA CATÉGORIE
DU PRODUIT CERTIFIÉ.
DÉSIGNATION EN CLAIR
DE LA NORME DE
RÉFÉRENCE.
MARQUAGE
NORMATIF
OBLIGATOIRE
SUR NEUF CARACTÈRES
INDIQUANT LA
CLASSIFICATION DU
PRODUIT SELON LA
NORME EN RÉFÉRENCE.
MENTIONS
OBLIGATOIRES
DE CERTIFICATION.
LOGOTYPE OBLIGATOIRE
DE LA MARQUE.
+ DATE DE FABRICATION DU
PRODUIT
EX : POUR JPM, ELLE EST PORTÉE SUR LES
PLATINES.
La norme NF EN 1125
La norme NF EN 1125 définit les prescriptions de
performance et de conception ainsi que les méthodes d’essais des FAP spécifiquement conçues
pour être utilisées dans une situation de panique. Elle définit également la classification, le
marquage, le contrôle de la production en usine
et audits.
Elle vérifie notamment :
L’OUVERTURE SOUS FAIBLE EFFORT :
PORTE
NON CHARGÉE.
En situation normale,
la porte n’étant soumise
à aucune contrainte ou
pression que ce soit, l’effort
nécessaire à la manœuvre
de la barre ne doit en aucun
cas excéder 8 kg.
Ce test permet de
simuler l’utilisation de la
porte par des enfants,
personnes âgées, ou
handicapées.
L’OUVERTURE SOUS FAIBLE EFFORT :
PORTE
CHARGÉE.
LA CLASSIFICATION SUR LE PRODUIT
A-PREMIER CARACTÈRE :
CATÉGORIE D’UTILISATION
3 = Unique classe retenue pour un usage
intensif par tout public sans restriction
B-DEUXIÈME CARACTÈRE :
ENDURANCE
Un seul niveau.
Niveau 7 = 200.000 cycles.
C-TROISIÈME CARACTÈRE :
MASSE DE LA PORTE
Classe 5 = Porte jusqu’à 100 kg.
Classe 6 = Porte jusqu’à 200 kg.
La porte étant soumise à
une pression de 100 kg sur
sa face interne,
l’effort nécessaire à la
manœuvre de la barre ne
doit pas passer 22 kg.
Cet essai très contraignant,
simule une situation de
panique ou une ou
plusieurs personnes
probablement dans
l’obscurité ou la fumée
poussent sur la porte au
lieu de la barre et que
d’autre personnes tentent
de la manœuvrer.
D-QUATRIÈME CARACTÈRE :
RÉSISTANCE AU FEU
Classe 0 = non adapté.
Classe 1 = apte à équiper les portes
coupe-feu.
E-CINQUIÈME CARACTÈRE :
SÉCURITÉ DES PERSONNES
Catégorie 1 : unique classe
retenue pour la protection
des personnes
F-SIXIÈME CARACTÈRE :
RÉSISTANCE À LA CORROSION
Niveau 3 = Haute résistance.
Niveau 4 = Très haute résistance.
G-SEPTIÈME CARACTÈRE :
SÉCURITÉ DES BIENS
Catégorie 2 : unique classe retenue.
Priorité absolue de la protection des
personnes sur la protection des biens.
H-HUITIÈME CARACTÈRE :
PROJECTION DE LA BARRE
Classe 1 = Projection standard
< 150 mm.
Classe 2 = Projection faible
< 100 mm.
I-NEUVIÈME CARACTÈRE :
TYPE DE MANŒUVRE
Classe A = Fermeture anti-panique
à barre horizontale de manœuvre.
Classe B = Fermeture anti-panique
à barre d’enfoncement.
52
Anti panique et anti panique
contrôlée asservie
[email protected]
Fermetures antipanique
série PUSH-CONTROL
La fermeture antipanique de sécurité PUSH-CONTROL est équipée
d’un système de blocage électromagnétique de la barre de manœuvre.
Fonction Blocage + détections. Coupe-feu en standard.
Dispositif actionné de sécurité (DAS) fonctionnant par rupture
d’alimentation permettant l’ouverture de la porte sous charge
(conforme à la norme NF S 61-937-PV CNPP N° DA 930073),
conforme au règlement de sécurité contre l’incendie dans les ERP
(Etablissement recevant du public) CO45-CO46, conforme avec
la norme NF P26-315. Alimentation très basse tension (T.B.T.S.)
24 Volts ou 48 Volts continus.
Demi-ensemble de manœuvre extérieure compatible série 89-90.
Finition rouge, barre noire.
Réf
Descriptif
Tension
63 27 0060
1 point latéral
63 27 0061
63 27 0062
2 points haut et bas
63 27 0063
24 Volts
48 Volts
24 Volts
48 Volts
EN 1125
€ HT
2158,16
La sécurité des personnes
et des biens
2657,66
Cross-bar électrique série 400
C
Fermeture anti-panique électrique réversible à 1 point. Sortie
toujours libre. Pênes dormants en acier inox. Caches en acier
laqué noir. 12 Volts AC DC. La réversibilité est obtenue au
moyen d’un solide bloc externe sans aucune intervention sur
le mécanisme interne. Disponible avec le mécanisme de
DOGGING. Longueur 900 mm.
Conforme à la norme EN1125 : 1997 + A1 : 2001.
EN 1125
Réf
Finition
33 03 0814
33 03 0816
33 03 0812
33 03 0818
Gris
Blanc
Noir
Inox
€ HT
444,00
527,80
Faites l’économie d’une gâche électrique.
L’ouverture est électrique mais il n’y a
pas de blocage à l’évacuation.
Push-Bar électrique série 600
Push-Bar, 1 point de fermeture latéral.
Pênes dormants en acier inox. Sortie toujours libre.
Caches en acier laqué noir. 12 Volts AC DC.
Comprenant un mécanisme interne à crémaillère.
Disponible avec mécanisme de DOGGING. Réversible.
Conforme à la norme EN1125 :1997 + A1 :2001.
Réf
33 03 0802
33 03 0804
33 03 0800
33 03 0808
33 03 0810
33 03 0806
Longueur
840 mm
1170 mm
Finition
Gris barre grise
Blanc barre blanche
Noir barre rouge
Gris barre grise
Blanc barre blanche
Noire barre rouge
€ HT
540,00
522,00
EN 1125
Faites l’économie d’une gâche électrique.
L’ouverture est électrique mais il n’y a
pas de blocage à l’évacuation.
53
[email protected]
Composez votre antipanique :
- 1 point : 1 boîte de base 1 point + 1 barre de manœuvre + 1 demi-ensemble extérieur
- 2 points : 1 boîte de base 2 points + 1 barre de manœuvre + kit tringles haut et bas + 1 demi-ensemble extérieur
- 3 points : 1 boîte de base 3 points + 1 barre de manoeuvre + kit tringles haut et bas + 1 demi-ensemble extérieur
Boîte de base 1 point
La solidité à
prix inégalé !
Antipanique 1 à 3 points. Réversible et,
modulaire, pênes dormant en acier inox.
Cache en acier laqué. Demi ensemble à béquille
condamnable par clé, livré sans cylindre.
Barre de manoeuvre renforcée diamètre 25 mm,
longueur 950 mm. Antipanique disponible
sur demande avec le mécanisme
de Dogging.
Réf
Coloris
€ HT
01 06 3001
01 06 3004
01 06 3035
Gris
Blanc
Noir
136,00
EN 1125
Boîte de base 2 points
Antipanique 1 à 3 points.
Réversible et, modulaire,
pênes dormant en acier inox.
EN 1125
Cache en acier laqué.
Demi ensemble à béquille condamnable
par clé, livré sans cylindre.
Barre de manoeuvre renforcée
diamètre 25 mm, longueur 950 mm.
Antipanique disponible sur demande
avec le mécanisme de Dogging.
La solidité à
prix inégalé !
Réf
Coloris
€ HT
01 06 3002
01 06 3005
01 06 3036
Gris
Blanc
Noir
138,12
Boîte de base 3 points
Antipanique 1 à 3 points. Réversible et, modulaire,
pênes dormant en acier inox. Cache en acier laqué.
Demi ensemble à béquille condamnable par clé, livré sans cylindre.
Barre de manoeuvre renforcée diamètre 25 mm, longueur 950 mm.
Antipanique disponible sur demande avec le mécanisme de Dogging.
Réf
Coloris
€ HT
01 06 3003
01 06 3006
01 06 3037
Gris
Blanc
Noir
170,00
EN 1125
La solidité à
prix inégalé !
Barre de manœuvre
Pour antipanique 1 à 3 points, réversible et,
modulaire. Barre de manoeuvre renforcée
diamètre 25 mm, longueur 950 mm.
Réf
Longueur
01 06 3015
01 06 3016
01 06 3017
01 06 3018
01 06 3019
01 06 3020
01 06 3040
01 06 3041
01 06 3021
01 06 3022
01 06 3023
950 mm
1150 mm
1450 mm
950 mm
1150 mm
1450 mm
950 mm
1150 mm
950 mm
1150 mm
1450 mm
Finition
Gris
Blanche
Noir
Inox
€ HT
25,00
36,00
38,00
25,00
36,00
38,00
25,00
36,00
45,40
65,00
84,40
Kit tringles haut et bas
avec pênes verticaux
Pour antipanique 2 à 3 points.
Modulaire, pênes dormant en acier inox.
Cache en acier laqué.
Réf
Coloris
€ HT
01 06 3007
01 06 3008
01 06 3038
Gris
Blanc
Noir
126,00
Demi ensemble extérieur
Pour antipanique 1 à 3 points. Réversible.
Cache en acier laqué. Demi ensemble à béquille
condamnable par clé, livré sans cylindre.
Réf
Coloris
€ HT
01 06 3010
01 06 3011
01 06 3039
Gris
Blanc
Noir
73,60
54
La solidité à prix
inégalé, Coupe feu !
[email protected]
Antipanique
«Module PUSH-BAR 600»
Antipanique «Module PUSH-BAR 600». 1-2 ou 3 Points de fermeture.
Mécanisme interne à crémaillère. Carter et Barre sont en aluminium.
Antipanique réversible et Modulaire. Pêne dormant en acier Inox.
Caches en acier laqués noir avec design arrondi.
Les tringles verticales et l’ensemble extérieur
sont les mêmes que sur la série 400 en applique.
Classification CE selon la norme EN 1125.
Disponible en version «Dogging» ajouter le code FG.
Réf
01 06 3060
01 06 3061
01 06 3062
01 06 3063
01 06 3064
01 06 3065
01 06 3066
01 06 3067
01 06 3068
01 06 3069
Descriptif Longueur
1 point
2 points
900 mm
3 points
2 points
1200 mm
Coloris
Gris
Blanc
Noir
Gris
Blanc
Noir
Gris
Blanc
Noir
Gris
La nouveauté en
terme de sécurité.
EN 1125
€ HT
178,00
184,00
237,60
Demi-ensemble
extérieur à bouton
231,60
Pour antipanique
«Module PUSH-BAR 600».
1-2 ou 3 Points de fermeture.
L’ensemble extérieur est le même
que sur la série 400 en applique.
Classification CE selon
la norme EN 1125.
Disponible en version «Dogging»
ajouter le code FG.
Poignée extérieure
Pour antipanique avec serrure 3 points
encastrée dans le profil aluminium ou acier.
Demi-ensemble en aluminium laqué, renforcé.
Côté extérieur : fermeture à clef comme
toute serrure à têtière filante.
Côté intérieur : Toujours ouvrables,
anti panique.
Réf
Coloris
€ HT
01 06 3028
01 06 3029
01 06 3045
Gris
Blanc
Noire
25,60
Haute
sécurité
le look
en plus
Réf
Coloris
€ HT
01 06 3070
01 06 3071
01 06 3072
Gris
Blanc
Noir
58,00
Jeux de gâches /
FAP 3 Points
Jeux de gâches en Inox pour fermeture Antipanique 3 points.
- 1 gâche Centrale
- 1 gâche Haute
- 1 gâche Basse (sauf 1001/8).
Réf
€ HT
Descriptif
01 06 3050
Réglable
01 06 3051 Réglable, épaisseur 8mm
01 06 3052
non réglable
01 06 3053 Centrale, non réglable.
78,00
29,20
Antipanique 3 points
à mortaiser
EN 1125
Haute sécurité
le look en plus
Véritable antipanique avec serrure 3 points encastrée
dans le profil aluminium ou acier. Longueur 2300 mm.
Profil de têtière en U et plate 24 mm.
Demi-ensemble en aluminium laqué ressort renforcé.
Côté extérieur : fermeture à clef comme toute
serrure à têtière filante.
Côté intérieur : Toujours ouvrables, anti panique.
Réf
Axe
Coffre
Profil sous têtière
€ HT
01 06 3025
01 06 3026
01 06 3027
01 06 3030
25 mm
30 mm
35 mm
25 mm
40 mm
45 mm
50 mm
40 mm
(U) : 34 mm
(U) : 39 mm
44 mm
37 mm
415,80
55
[email protected]
Antipanique série 8901
Fermeture anti-panique en applique.
Un point (latéral), réversible. Fouillot cruciforme.
Résistance anti-corrosion 96 Heures au brouillard salin.
Conforme à la norme EN 1125. Coupe Feu.
Réf
60 06 0020
60 06 0030
60 06 0040
60 06 0055
60 06 0070
60 06 0080
60 06 0090
60 06 0100
Longueur
900 mm
1200 mm
Coloris
Argent
Noir
Blanc
Inox
Argent
Noir
Blanc
Inox
Antipanique
série 8902
€ HT
306,00
Deux points (haut et bas) réversibles.
Fouillot cruciforme. Résistance anticorrosion 96 Heures au brouillard salin.
Conforme à la norme EN 1125. Coupe Feu.
EN 1125
633,60
318,00
715,00
EN 1125
la sécurité
certifiée
la sécurité
certifiée
Fabrication
Française
Réf
60 06 0105
60 06 0110
60 06 0115
60 06 0130
60 06 0135
60 06 0140
60 06 0145
60 06 0150
Longueur Coloris
900 mm
1200 mm
Argent
Noir
Blanc
Inox
Argent
Noir
Blanc
Inox
€ HT
481,80
1152,60
522,00
1158,90
la sécurité
certifiée
Antipanique série 8903
Trois points (latéral, haut et bas) réversibles.
Fouillot cruciforme. Résistance anti-corrosion 96 Heures
au brouillard salin. Conforme à la norme EN 1125.
Coupe Feu.
Réf
Fabrication
Française
EN 1125
56
60 06 0160
60 06 0170
60 06 0180
60 06 0200
60 06 0210
60 06 0220
60 06 0230
Longueur
900 mm
1200 mm
Coloris
Argent
Noir
Blanc
Inox
Argent
Noir
Blanc
€ HT
532,00
1202,48
534,00
[email protected]
Réf
PUSH-BAR série 90+
Fermeture anti-panique en applique. Version standard Coupe-feu.
Marquage CE - EN 1125. Sans main. Sécurité anti-vandalisme permanente grâce
au contre-pêne de sécurité empêchant la rétraction du pêne latéral depuis
l’extérieur. Recoupe possible de 400 à 200 mm (si la barre reste égale à 60%
de la largeur de la porte). Manœuvres extérieures, condamnations et fixations
identiques à la PUSH-BAR série 90. Facilité de pose. Résistance anticorrosion
96 Heures au brouillard salin (version 1 point) et 240 Heures (version 2 points).
(Pour porte de 2300 mm de hauteur pour les versions 2 et 3 points).
Facilité de pose
2 Heures
EN 1125
Descriptif Longueur Coffre et barre
60 07 0185
60 07 0180
60 07 0175
1 point
latéral
60 07 0200
60 07 0195
60 07 0190
60 07 0215
60 07 0210
60 07 0205 2 points
60 07 0230 Haut et Bas
60 07 0225
60 07 0220
60 07 0245
60 07 0240
3 points
60 07 0235
Latéral,
60 07 0260
Haut et Bas
60 07 0255
60 07 0250
900 mm
1200 mm
900 mm
1200 mm
900 mm
1200 mm
Argent
Blanc
Noir
Argent
Blanc
Noir
Argent
Blanc
Noir
Argent
Blanc
Noir
Argent
Blanc
Noir
Argent
Blanc
Noir
€ HT
319,80
322,00
598,80
646,50
633,90
674,34
PUSH-BAR série 9000
Fermeture antipanique en applique PUSH-BAR, sans main. Un point latéral.
Apte à équiper des portes coupe-feu. Fouillot cruciforme. Barre ajustable sur site :
Modèle court de 838 mm recoupable sur site à 650 mm. Modèle long de 1141 mm
recoupable sur site de 750 mm. Contre pêne de sécurité empêchant la rétraction du pêne
latéral depuis l’extérieur. Résistance anticorrosion 96 Heures au brouillard salin.
Réf
60 07 0010
60 07 0015
60 07 0020
60 07 0060
60 07 0065
60 07 0070
Longueur Coloris
900 mm
1200 mm
Argent
Noir
Blanc
Argent
Blanc
Noir
Barre
Noire
Blanche
Noire
Blanche
Noire
Une garantie de
sécurité
€ HT
319,80
sans démontage
322,00
PUSH-BAR série 9300
Fermeture antipanique en applique PUSH-BAR, sans main.
Deux points (haut et bas). Apte à équiper des portes coupe-feu.
Fouillot cruciforme. Barre ajustable sur site :
Modèle court de 838 mm
recoupable sur site à 650 mm. Modèle long de 1141 mm
recoupable sur site de 750 mm. Dispositif anti-crochetage
des loquets haut et bas. Résistance anticorrosion
96 Heures au brouillard salin.
sans démontage
Réf
60 07 0115
60 07 0120
60 07 0125
60 07 0150
60 07 0155
60 07 0160
Une garantie de
sécurité
Longueur Coloris Barre
900 mm
1200 mm
Argent
Noir
Blanc
Argent
Blanc
Noir
Noire
Blanche
Noire
Blanche
Noire
€ HT
598,80
646,50
FAP 8 EVOLUTION
Fermeture anti-panique en applique. Sans main.
Version standard. Grand confort d’utilisation.
Coffres et capots ton gris 600. Résistance anticorrosion 240 H B S.
Certifiée NF. Marquage CE. Conforme à la norme EN1125.
Réf
Descriptif
60 06 0400
60 06 0403 1 point latéral
60 06 0406
60 06 0401
2 points Haut
60 06 0404
et Bas
60 06 0407
60 06 0402
3 points latéral,
60 06 0405
haut et bas
60 06 0408
Longueur
Barre
€ HT
401,50
382,35
413,50
900 mm
Argent
Blanche
Noire
Argent
Blanche
Noire
Argent
Blanche
Noire
EN 1125
631,30
682,75
751,33
695,21
751,85
57
[email protected]
Demi-ensemble
béquilles EN3000
EUROPAD
Fermeture antipanique pour second vantail, ‘EUROPAD’ série 179.
Se substitue à la crémone ‘pompier’. Résistance anticorrosion
96 heures au brouillard salin. Sans main.
Supporte un nombre de cycles d’ouverture supérieur
ur
250 000 manœuvres. Ouverture en cas de panique
avec porte sous charge (100 DaN).
Facilité d’ouverture pour les enfants,
personnes âgées et les handicapés (< 8 DaN).
Fabrication
Française
Pose rapide
et simple
EN 179
Réf
Finition
€ HT
60 06 0305
60 06 0310
60 06 0315
Argent
Noir
Blanc
211,60
Poignées rotative
PR2E00
Poignée rotative pour fermeture
anti-panique série 89 et PUSH-BAR 90.
Cylindre européen non fourni.
Réf
Finition
€ HT
60 14 0365
60 14 0370
60 14 0375
Argent
Noir
Blanc
149,50
Poignées fixes
EN2600/PC1E00
Poignée fixe condamnable par clé pour
fermeture anti-panique série 89 et
PUSH-BAR 90. Cylindre profil européen
non fourni
Réf
Descriptif
60 14 0280
Avec fixation
60 14 0285
traversante
60 14 0290
Finition
€ HT
Argent
Noir
Blanc
135,60
Réf
Finition
€ HT
60 14 0130
60 14 0135
60 14 0140
Argent
Noir
Blanc
149,50
Débrayable
Fabrication
Française
sans démontage
Remplace réf
EN 2000
Demi-ensemble à
bouton EN3300
Débrayable
é
Ensemble de manœuvre exérieure à bouton pour
fermeture anti-panique série 89, PUSH-BAR 90,
PUSH BAR 90+, Push Control, FAP8 Evolution et
Europad 179. Livré sans demi-cylindre profil européen.
Compatibilité de fixation avec la série EN2300.
Applications sur portes épaisseurs de 30 à 65 mm.
Entraxe de fixation 90 mm. Pour portes standard et
coupe-feu. Fonction clé prisonnière qui empêche
l’extraction de la clé quand le cylindre est
décondamné et assure un verrouillage
systématique de la porte après chaque passage.
Réf
Finition
€ HT
60 14 0010
60 14 0015
60 14 0020
Argent
Noir
Blanc
149,50
Remplace réf
EN 2300
QUEL EQUIPEMENT POUR L’ISSUE
DE SECOURS OU L’EVACUATION
D’URGENCE ?
1- Risque de panique important, public nombreux (supérieur à 50 personnes)
ou ne connaissant pas les lieux : vous devez installer une fermeture
anti-panique conforme à la norme EN 1125.
2- Risque de panique faible, public peu nombreux (moins de 50 personnes)
ou connaissant les lieux : vous devez installer une fermeture d’urgence
conforme à la norme EN 179.
Plaques aveugle
EN2900
Plaque aveugle pour
fermeture anti-panique série
89 et PUSH-BAR 90
58
Ensemble de manœuvre extérieure pour
fermeture anti-panique série 89,
PUSH-BAR 90, PUSH BAR 90+, Push Control,
FAP8 Evolution et Europad 179.
Livré sans demi-cylindre profil européen.
Compatibilité de fixation avec la série
EN2000. Applications sur portes épaisseurs
de 30 à 65 mm. Entraxe de fixation 90 mm.
Pour portes standard et coupe-feu.
Sécurité anti-vandalisme permanente grâce
au débrayage de la béquille. Fonction clé
prisonnière qui empêche l’extraction
de la clé quand le cylindre est décondamné
et assure un verrouillage systématique
de la porte après chaque passage.
Réf
Finition
€ HT
60 14 0310
60 14 0315
60 14 0320
Argent
Noir
Blanc
60,80
Ces systèmes d’ouverture sont conçus pour équiper des portes d’issues de
secours, manoeuvrées par une barre anti-panique et par une béquille
(ou une plaque) pour les évacuations d’urgence.
Type de
déménagement
Risques liés à l’évacuation
Produits conseillés
MéconFermeture
Fermeture
Présence
Plus de 50
naissance
anti-panique d’urgence
d’enfants
personnes
des lieux
EN1125
EN 179
Vers dégagement et escaliers
x
x
x
x
Des dégagements et escaliers
vers l’extérieur
x
x
x
x
De l’entrée principale
vers l’extérieur
x
x
x
x
Chambres, studios
x
x
Réserve, cave, vestiaires
x
Salles de classe
x
Bureaux
x
x
Locaux sensibles
x
x
x
x
x
x

Réf

Transcription

Documents pareils

FICHE TECHNIQUE GAMME BOEING Tabourets série « 19 »

Les soins - Catalogue médical en ligne

PDF

CANULE DE GUEDEL "MAYO" N°0

Fiche Produit FORBO Dalles podotactiles

77 000.00 €

Souveraine - Comptoir du Feu

www.rc.vd.ch

outil jardin tronconneuse electrique mc culloch

Cantou - Comptoir du Feu
