SWA: PAS

Transcription

SWA: PAS

SWA PAS
Ref : SWA-SP-22300-IRAP-098-GEN
Ed. 1
STB
Fabrication du STM du
Rev. 0
Thermal Shield et de l’Ebox
Date : 12/11/12 Page : 1/16

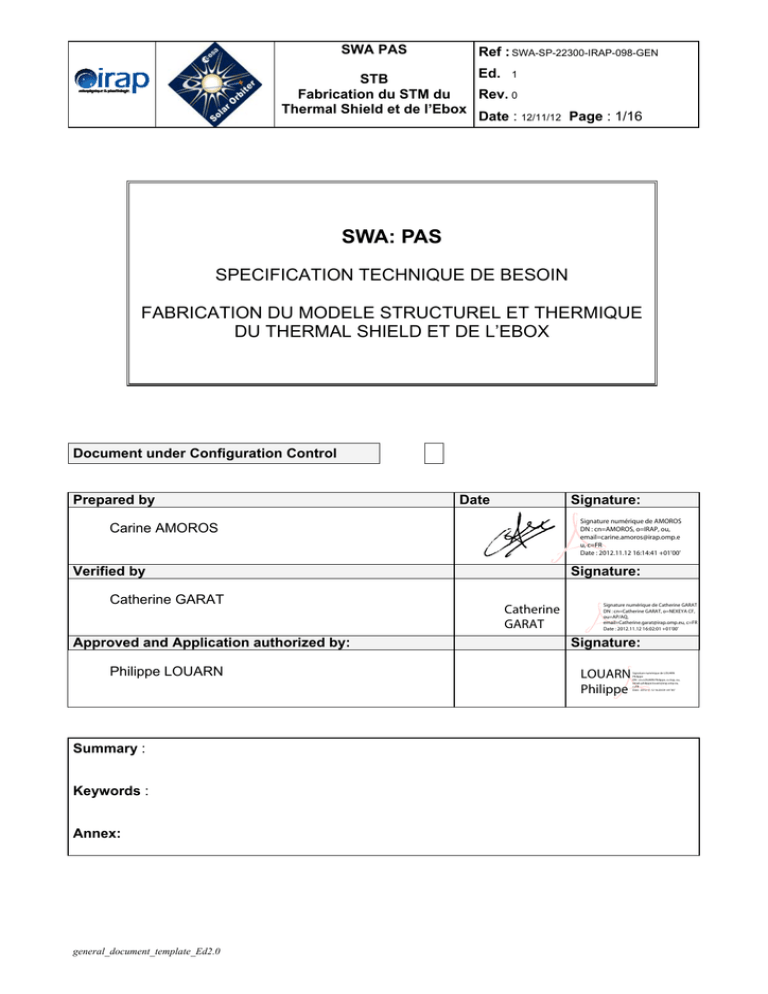

SWA: PAS
SPECIFICATION TECHNIQUE DE BESOIN
FABRICATION DU MODELE STRUCTUREL ET THERMIQUE
DU THERMAL SHIELD ET DE L’EBOX
Document under Configuration Control
Prepared by
Date
Signature:
Signature numérique de AMOROS
DN : cn=AMOROS, o=IRAP, ou,
[email protected]
u, c=FR
Date : 2012.11.12 16:14:41 +01'00'
Carine AMOROS
Verified by
Catherine GARAT
Approved and Application authorized by:
Philippe LOUARN
Summary :
Keywords :
Annex:
general_document_template_Ed2.0
Signature:
Catherine
GARAT
Signature numérique de Catherine GARAT
DN : cn=Catherine GARAT, o=NEXEYA CF,
ou=AP/AQ,
[email protected], c=FR
Date : 2012.11.12 16:02:01 +01'00'
Signature:
LOUARN
Philippe
Signature numérique de LOUARN
Philippe
DN : cn=LOUARN Philippe, o=Irap, ou,
[email protected],
c=FR
Date : 2012.11.12 16:20:59 +01'00'
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 2/16
I
DISTRIBUTION LIST
PROJECT
II
SWA
HIS (EA)
PAS
TBC
TBD
TBW
LIST OF ABBREVIATIONS
Solar Wind Plasma Analyzer
Heavy Ion Sensor (Electrostatic Analyzer)
Proton Alpha Sensor
To Be Completed
To Be Defined
To Be Worked
EXTERNAL DISTRIBUTION
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 3/16
III
DOCUMENT CHANGE RECORD
Edition
Revision
Date
Modified
pages
1
0
12/11/2012
/
Reason for change / Observations
First Issue.
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 4/16
IV
TABLE OF CONTENTS -
I DISTRIBUTION LIST................................................................................................................................ 2 II LIST OF ABBREVIATIONS ..................................................................................................................... 2 III DOCUMENT CHANGE RECORD ............................................................................................................ 3 IV TABLE OF CONTENTS - ......................................................................................................................... 4 INTRODUCTION ............................................................................................................................................... 5 1.1. CONTEXT OF THE PROJECT ................................................................................................................. 5 1.1.1. Solar Orbiter mission ............................................................................................................... 5 1.1.2. SWA Instruments..................................................................................................................... 5 1.1.3. HIS and PAS instruments........................................................................................................ 5 1.2. SCOPE OF THE DOCUMENT .................................................................................................................. 6 2. RELATED DOCUMENTS......................................................................................................................... 6 2.1. 2.2. APPLICABLE DOCUMENTS .................................................................................................................... 6 REFERENCE DOCUMENTS .................................................................................................................... 6 3. DESCRIPTION DE L’INSTRUMENT PAS ............................................................................................... 7 4. LE BOUCLER THERMIQUE .................................................................................................................... 8 5. LE BOITIER ÉLECTRONIQUE .............................................................................................................. 10 6. WORKPACKAGE................................................................................................................................... 12 6.1. 6.2. 6.3. 6.4. WORK PACKAGE 1 – DOSSIER DE DEFINITION .................................................................................... 12 WORK PACKAGE 2 – FABRICATION ..................................................................................................... 12 WORK PACKAGE 3. - INSPECTION VISUELLE ........................................................................................ 13 WORK PACKAGE 4 – CONTROLE DIMENSIONNEL ................................................................................. 13 7. ORGANISATION ET GESTION ............................................................................................................. 14 8. ASSURANCE PRODUIT ........................................................................................................................ 14 8.1.1. 8.1.2. 9. Traçabilité .............................................................................................................................. 14 Non-conformités et demandes de dérogation ....................................................................... 14 CONTROLE PROJET ............................................................................................................................ 15 9.1. TÂCHES À RÉALISER.......................................................................................................................... 15 9.2. PLANNING ........................................................................................................................................ 15 9.3. RÉUNIONS, COMPTES-RENDUS, ACTIONS ........................................................................................... 15 9.3.1. Réunions et rapports d’avancement...................................................................................... 15 9.3.2. Réunions spécifiques ............................................................................................................ 16 9.3.3. Liste d’actions ........................................................................................................................ 16 9.4. DOCUMENTATION ............................................................................................................................. 16 general_document_template_Ed2.0
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 5/16
Introduction
1.1.
Context of the project
1.1.1. Solar Orbiter mission
The Solar Orbiter is an ESA mission providing an unprecedented opportunity to discover the
fundamental connections between the rapidly varying solar atmosphere and the solar wind,
revealing the physical links between the outward transport of solar energy, its manifestations in
solar convection, the variations of coronal magnetic fields, and the sources and acceleration of
solar wind. Solar Orbiter science payload consists of ten instruments including Solar Wind
Analyzer suite (SWA).
 The objective of SWA is to provide the comprehensive in situ measurements of the solar
wind to establish the fundamental physical links between the Sun’s highly dynamic
magnetized atmosphere and the solar wind in all its quiet and disturbed states. SWA
provides high time resolution velocity distributions of solar wind electrons and ions, and
ion's composition.
1.1.2. SWA Instruments
SWA suite of instrument is under the responsibility of MSSL and is composed by :
 HIS (Heavy Ions Sensor) : responsibility of IRAP and US institutions
 PAS (Proton-Alpha Sensor) : responsibility of IRAP
 EAS (Electron Analyzer System) : responsibility of MSSL
 DPU : responsibility of IFSI
1.1.3. HIS and PAS instruments
PAS


HIS


Will determine the characteristics of the solar wind proton and alpha particule distributions
Will provide high time resolution solar wind properies like plasma density, plasma bulk
velocity and temperature.
Will provide critical information on the solar wind composition
IRAP laboratory will provide the Electrostatic Analyser (HIS EA) for the HIS sensor, while
the “time-of-flight’ and detector sections will be provided by US laboratories.
Since HIS EA has the same design as the PAS analyzer, HIS EA and PAS instruments will share
some documents from the document tree.
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 6/16
1.2.
Scope of the document
L’objectif de ce document est de définir les spécifications pour fabrication du modèle structurel et
thermique du thermal shield et de l’Ebox de l’instrument PAS
2. Related documents
2.1.
AD
Applicable documents
Reference
Ed./Rev.
Date
Title of the document
1
TEC-EES-03-034/JS
3.0
09/06/10
Solar Orbiter Environmental
Specification
2
SOL-EST-RCD-0050
3.0
31/07/12
Solar Orbiter Experiment Interface
Document (EID) - Part A
3
MSSL-SO-SWA-EID-B
5.2
19/10/12
4
SWA-MD-22300-IRAP-061GEN
1.0
Solar Orbiter Experiment Interface
Document (EID) - Part B for Solar Wibd
(SWA) Suite
SWA PAS CAD MODEL
2.2.
RD
12/10/12
Reference documents
Reference
Ed./Rev.
Date
Title of the document
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 7/16
3. Description de l’instrument PAS
L’instrument PAS se compose de trois sous-systémes :
- un analyseur,
- un boitier électronique (EBOX),
- un bouclier thermique (Thermal Shield).
La figure suivante représente l’instrument PAS avec ses 3 sous-systèmes :
Analyseur
Boitier
électronique
Bouclier thermique
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 8/16
4. Le boucler thermique
Le bouclier thermique se compose de
- Trois écrans thermiques : matière titane (TA6V),
- Pièces d’interfaces matière titane (TA6V),
- Eléments de découplage thermiques colonnettes matière macor.
Les figures suivantes présentent une vue éclatée et vue du bouclier thermique.
Bordure Ecran 1
Bordure Ecran 3
Colonnette
Ecran 2
Ecran 1
Ecran 3
Colonnette
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 9/16
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 10/16
5. Le boitier électronique
La structure mécanique du boitier électronique se compose :
- 1 ceinture d’embase,
- 2 panneaux latéraux dont ayant la fonction de radiateur,
- 2 panneaux longitudinaux,
- 1 capot de fermeture
- 1 équerre connectique
- 2 équerres pour le verrouillage de la connectique,
- Divers pièces de fixations : cavaliers et barre de renfort.
L’ensemble est réalisé en aluminium 2618A T851 avec une Alodine 1200.
Les figures suivantes présentent le boitier électronique.
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 11/16
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 12/16
6. WORKPACKAGE
6.1.
Work package 1 – Dossier de Definition
Objectifs : Dossier de définition des plans de chaque pièce composant :
- Le thermal shield,
- Le EBOX
Un plan d’ensemble avec une nomenclature devra être fourni pour chaque dossier de définition.
Entrées IRAP :
 CAO du thermal shield +EBOX
Livrables :
 N/A
Remarque : N/A
6.2.
Work package 2 – Fabrication
Objectifs :
Fabrication du thermal shield.
Fabrication du boitier électronique.
Un pré-montage de chaque ensemble devra être réalisé par le prestataire afin de valider
l’assemblage.
Livrables :
 Pièces de chaque ensemble sous emballage.
 Photo du pré-montage
 Dossier As Design,
 Dossier As Built
 Certificat de conformité : matière et traitement.
Remarque : N/A
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 13/16
6.3.
Work package 3. - Inspection visuelle
Objectifs : Valider l’état général des pièces ainsi que les gravures de la connectique du boitier
électronique.
Entrées IRAP :
 CAO du EBOX
Livrables :
 Photos des pièces gravées.
Remarque : N/A
6.4.
Work package 4 – Contrôle dimensionnel
Objectifs : Valider les interfaces et les dimensions globales des sous-systèmes par un contrôle
dimensionnel pour :
- le thermal shield,
- le boitier électronique.
Entrées IRAP :
 CAO du thermal shield +EBOX
Livrables :
 Fiche de contrôle dimensionnel des pièces concernées.
Remarque : N/A
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 14/16
7. Organisation et Gestion
Les travaux seront réalisés sous la responsabilité du titulaire sous management direct d’un
responsable IRAP, pour les aspects programmatiques et techniques, et pour les aspects
contractuels.
Le titulaire devra désigner deux représentants responsables vis-à-vis du client de la totalité des
travaux conduits en réponse à cette spécification technique, l’un pour les aspects
programmatiques et techniques, l’autre pour les aspects contractuels.
8. Assurance Produit
Le prestataire est responsable de la qualité des produits livrés. La gestion des activités de
l’assurance produit et de la qualité sera conforme aux pratiques du système qualité du prestataire.
Le prestataire identifiera, dès l’origine, un interlocuteur qualité responsable dans le cadre du
marché. Il sera en contact étroit avec le responsable qualité de l’ IRAP et informera le projet de
tout incident ou difficulté rencontré dans le déroulement des activités techniques.
L’IRAP s’accorde le droit de procéder à tout moment à un audit du système qualité du prestataire.
Pour les besoins de l’audit, des revues, des réunions et des points clefs ou pour toutes autres
activités liées à l’assurance de la qualité, le prestataire garantira l’accès à ses locaux.
8.1.1. Traçabilité
La traçabilité de chaque élément constitutif des produits livrables doit être assurée par le
prestataire. Les moyens de cette traçabilité doivent être disponibles dans les locaux du prestataire.
Ils doivent, en outre, établir une relation sans équivoque entre le matériel, les procédés, la
documentation associée et les divers enregistrements.
La documentation sera archivée dans les locaux du prestataire et conservée, au moins, pendant
toute la durée de la mission.
8.1.2. Non-conformités et demandes de dérogation
L’IRAP sera informé dès que possible de toute non-conformité.
Une fiche de non-conformité avec une description complète de l’anomalie et une proposition
d’actions correctives sera transmise à l’IRAP pour approbation.
Celles-ci seront jointes à la livraison du modèle correspondant.
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 15/16
9.
CONTROLE PROJET
La réalisation de l'ensemble s'établit comme suit
9.1.
Tâches à réaliser
La proposition commerciale devra faire apparaitre un chiffrage pour chaque sous-système/work
package :
- Le bouclier thermique,
- Le boitier électronique
Pour le Work-Package 2 (Fabrication), il sera demandé de détailler : la matière, l’usinage et le
traitement.
9.2.
Planning
Le titulaire gérera un planning global des travaux. Une copie de ce planning sera jointe au compterendu d’avancement.

T0
TBD
T1
T0 + 1 semaine
T2
T0 + 2 semaines
T3
T0 + 4 semaines
T4
T0 + 7 semaines
9.3.
Kick-off– Démarrage du projet : Revue de lancement en
conception entre l’IRAP et le prestataire.
Cette revue permet de s’assurer que les exigences techniques et
d’Assurance Produit sont bien identifiées et comprises.
 Réunion d’avancement Validation du dossier de définition des
deux sous-systèmes.
 Réunion de démarrage de la fabrication des deux soussystèmes
 Réunion d’avancement de la fabrication des deux soussystèmes.
 Revue finale et livraison des pièces mécaniques de chaque
sous-ensemble et de la documentation associée.
Réunions, comptes-rendus, actions
9.3.1. Réunions et rapports d’avancement
Le titulaire devra organiser des réunions d’avancement au cours desquelles sera présenté l’état
technique et contractuel des travaux (liste des actions, planning,..).
Il est demandé l’envoi des documents à l’IRAP AU minimum 2 jours avant la date de réunion.
A l’issue de ces réunions un compte-rendu sera rédigé par le titulaire.
Tous les aspects impliquant la qualité y seront systématiquement rapportés.
SWA PAS
Ed. 1
STB
Rev. 0
Date : 12/11/12 Page : 16/16
9.3.2. Réunions spécifiques
En complément des réunions d’avancement, des réunions spécifiques pourront être organisées
sur demande de l’IRAP ou du titulaire.
9.3.3. Liste d’actions
Le compte rendu d’avancement de la réunion précédente fait office de liste d’actions. Toute action
non clôturée à la réunion d’avancement suivante sera reportée automatiquement sur le compterendu d’avancement de cette réunion.
9.4.
Documentation
L’ensemble des documents sera fourni à l’IRAP pour acceptation.
Ces documents seront délivrés sous format papier et au format pdf en 1 exemplaire sauf mention
contraire.

SWA: PAS

Transcription

Documents pareils

thermes d`amneville (57)

Coperture impermeabili Evalon Solar-F.pub

1 Casio.pub - Page d`accueil

Le logo BAR et SHIELD - Limoges Country Chapter

lien pdf - Saint Joseph Thonon

CHF 85`300.— Liebherr A 314 Litronic

drawers - guylop

PI 2010-029-Synthèse-IBC-Solar.docx

Thermes Jardins de Poseidon Ischia

italie - Destinations Spa
