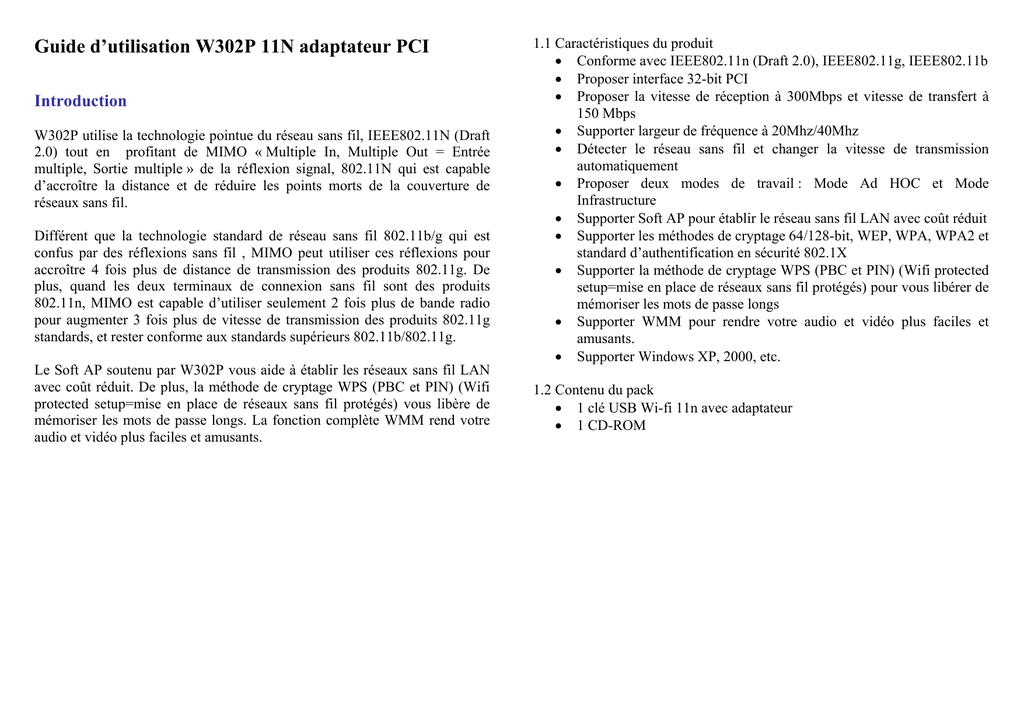

Introduction
W302P utilise la technologie pointue du réseau sans fil, IEEE802.11N (Draft
2.0) tout en profitant de MIMO « Multiple In, Multiple Out = Entrée
multiple, Sortie multiple » de la réflexion signal, 802.11N qui est capable
d’accroître la distance et de réduire les points morts de la couverture de
réseaux sans fil.
Différent que la technologie standard de réseau sans fil 802.11b/g qui est
confus par des réflexions sans fil , MIMO peut utiliser ces réflexions pour
accroître 4 fois plus de distance de transmission des produits 802.11g. De
plus, quand les deux terminaux de connexion sans fil sont des produits
802.11n, MIMO est capable d’utiliser seulement 2 fois plus de bande radio
pour augmenter 3 fois plus de vitesse de transmission des produits 802.11g
standards, et rester conforme aux standards supérieurs 802.11b/802.11g.
Le Soft AP soutenu par W302P vous aide à établir les réseaux sans fil LAN
avec coût réduit. De plus, la méthode de cryptage WPS (PBC et PIN) (Wifi
protected setup=mise en place de réseaux sans fil protégés) vous libère de
mémoriser les mots de passe longs. La fonction complète WMM rend votre
audio et vidéo plus faciles et amusants.
1.1 Caractéristiques du produit
• Conforme avec IEEE802.11n (Draft 2.0), IEEE802.11g, IEEE802.11b
• Proposer interface 32-bit PCI
• Proposer la vitesse de réception à 300Mbps et vitesse de transfert à
150 Mbps
• Supporter largeur de fréquence à 20Mhz/40Mhz
• Détecter le réseau sans fil et changer la vitesse de transmission
automatiquement
• Proposer deux modes de travail : Mode Ad HOC et Mode
Infrastructure
• Supporter Soft AP pour établir le réseau sans fil LAN avec coût réduit
• Supporter les méthodes de cryptage 64/128-bit, WEP, WPA, WPA2 et
standard d’authentification en sécurité 802.1X
• Supporter la méthode de cryptage WPS (PBC et PIN) (Wifi protected
setup=mise en place de réseaux sans fil protégés) pour vous libérer de
mémoriser les mots de passe longs
• Supporter WMM pour rendre votre audio et vidéo plus faciles et
amusants.
• Supporter Windows XP, 2000, etc.
1.2 Contenu du pack
• 1 clé USB Wi-fi 11n avec adaptateur
• 1 CD-ROM
Guide d’installation rapide
3. Incérez le CD-ROM et une boîte de dialogue « Welcome » apparaît.
(Si cela n’affiche pas, merci de cliquer 2 fois sur l’icône « Setup.exe »
1. Veuillez incérer l’adapatateur PCI sans fil sur l’interface PCI de votre
ordinateur.
2. Quand « Found new hardware » apparaît, choisissez “Cancel” pour
l’installation rapide dans le « Setup Wizard » ; ou sélectionnez
« Next » pour installer manuellement.
4. Cliquez sur « Entrée »
5. Cliquez sur « Next » pour commencer l’installation.
7. Sélectionnez « OK » et « Next » sur l’écran suivant
6. Cliquez sur « Change » pour sélectionner le répertoire ou cliquez
« Next »
8. Pendant l’installation, si cette boîte de dialogue apparaît, veuillez
cliquer sur « continue anyway » pour continuer. Il n’y a pas
d’éventuel danger menaçant votre ordinateur.
9. Cliquez sur « Finish » pour terminer l’installation
1. Mode station
1.1 Typologie Mode station
Sur ce mode, W302P sert à la réception des signaux sans fil afin de connecter
internet.
Interface d’utilité client (Client Utility Interface)
Ce software se sert au management de la clé USB sans fil W302U. Si cela
ne s’affiche pas, veuillez sélectionner « Start » - « All programs » « TENDA » - « W302P », ou cliquer sur le raccourci situé sur le bureau
de votre PC.
Attention :
Dans le Windows XP, vous pouvez sélectionner le client utility interface
(interface d’utilité client) ou l’application sans fil de Windows XP pour
configurer l’appareil.
Il exist deux applications d’utilité client sur W302P : Mode Station et Mode AP.
Attention :
Sur l’interface d’utilité, le Mode Station (Mode client) est une façon d’accès
avec défaut.
1.2 Statut
Dans le menu de « Network Status Window », il montre quelques choses sur
l’adaptateur sans fil et les statuts de réseau sans fil, y compris SSID, type
d’authentification, type de cryptage, adresse IP, masque sous-net et portail,
etc.
1.3 Site survey (site d’enquête)
Il est utilisé pour scanner les réseaux sans fil disponible aux alentours, tout en
montrant la puissance des signaux de réseaux sans fil et les autres
informations basiques pour l’accès aux réseaux sans fil.
1.4 Management profile
Dans ce menu, on sauvegarde en général les paramètres sans fil aux différents
profiles, qui sont utilisé à faciliter la connexion au réseau sans fil dont vous
avez besoin.
UP/DOWN (haut/bas) : pour changer la séquence de profile dans la liste
Connect : sélectionnez une entrée dans la liste de réseaux sans fil et cliquez le
bouton pou connecter l’appareil avec les réseaux sélectionnés.
Refrech : Scannez de nouveau les réseaux sans fil aux alentours.
Connect (connecter): pour activer un profile
New(nouveau) : pour créer un nouveau profile et configurer les statuts du site
et réglage de sécurité.
Modify(modifier) : Pour modifier un profile existant
Delete (annuler): Pour annuler un profile existant
1.5 Statistiques
Cette fonction se sert à résumer les paquets de données Rx et Tx, y compris le
succès et le volume de paquets d’erreur.
(Statut de site)
Clear : cliquez ce bouton pour renouveler les statistiques
(Réglage de sécurité)
1.6 Réglage de WPS
Il sera activé seulement sur des appareils conformes avec WPS.
2. Mode AP
2.1 Typologie de mode AP
Ce appareil peut être utilisé comme un point d’accès pour transmettre des
signaux sans fil et créer des réseaux sans fil, tout en permettant les autres
clients sans fil à l’accès réseaux.
Cliquez sur l’icône de mode AP pour entrer dans l’interface de mode AP.
PIN (mot de passe): Entrez le code PIN et cliquez « PIN » pour connecter
automatiquement l’adaptateur sans fil
PBC : cliquez « PBC » pour compléter la vérification automatique et
connexions entre adaptateur sans fil et les autres appareils sans fil.
Refresh (rafraîchir) : pour mettre à jour le code PIN
Rescan (scanner de nouveau) : Pour scanner de nouveau avec le réseau
conforme au WPS aux alentours.
Connect (connecter) : Cliquez ce bouton pour connecter le réseau sans fil
WPS.
Disconnect (déconnecter) : pour déconnecter les réseaux sans fil.
2.2 Réglage Basique
Cette fenêtre se sert à configurer les paramètres basiques AP, y compris
SSID, mode sans fil et chaîne.
SSID : le nom d’identification des réseaux sans fil scanné par l’adaptateur
sans fil
Mode sans fil (wireless mode) : 802.11b/802.11g/802.11b/g mixé
Chaîne (Channel) : 1-11 chaînes fournis
Restauration par défaut (Restore Dedault): pour restaurer les paramètres de
réglage par défaut.
Appliquer (Apply): Pour effectuer les changements
2.3 Réglage de sécurité
Cette fenêtre permet la configuration de l’authentification en sécurité des
réseaux sans fil, tout en fournissant les méthodes de cryptage : WEP, WPAPSK, WPA2-PSK, et WPA-PSK/WPA2-PSK
WEP : Support 10/26 bits Hex ou 5/13 ASCII
WPA-PSK : Support 8-32 bits ASCII
WPA2-PSK : Support 8-32 bits ASCII
WPA-PSK/WPA2-PSK : Support 8-32 bits ASCII
Attention :
1. Les caractères Hex comprennent 0-9 chiffres et a-f lettres
2.
ASCII caractères ne comprennent pas de chiffres, lettres, ni
caractères
2.4 Contrôle d’accès (Access control)
Contrôle d’accès est basé sur l’adresse MAC pour décider la connexion des
client spécifiques aux réseaux sans fil, ou le désactiver afin d’accéder au
réseau sans fil.
Tout supprimer (remove all) : pour annuler toutes les adresses MAC de
clients sur la liste
Appliquer (Apply) : pour effectuer des changements
2.5 Sur (about)
Cette fenêtre montre des choses sur le logiciel et l’adaptateur sans fil.
Politiques de filtrage:
Désactivé (disabled) : pour désactiver la fonction de filtre
Tout permis (all permitted) : pour autoriser tous les clients sur la liste à
l’accès au réseau sans fil.
Tout bloqué (all blocked) : pour refuser tous les clients sur la liste à l’accès au
réseau sans fil
Adresse MAX (MAC address) : pour rentrer les adresses MAC de clients afin
d’eimplanter les politiques de filtrage correspondantes. Par exe : b0000a8cd702
Ajouter (Add) : pour ajouter les adresses MAC rentrées sur la liste
Supprimer (delete) : pour annuler une adresse MAC existante sur la liste
Appendices : comment connecter PSP
1. Configurer PSP avec le mode Ad-Hoc
1.1 Sélectionner les réglages réseau
1.2 Sélectionner le mode Ad-Hoc
1.3 Sélectionner les chaînes
2. Dans l’interface d’utilité W302P, scannez PSP et cliquez deux fois pour
connecter le réseau sans fil.
3. Activez le mode de connexion PSP dans le « Site survey »
4. Pour configurer Xlink Kai
Sélectionnez « Start » - « All programmes » - « Xlink Kai Evolution VII» « Start Kai Config » pour configurer le nom d’utilisateur, mots de passe et
d’autres paramètres comme ci-dessous.
5. Enregistrement Xilink Kai
Sélectionnez « Start » - « All programmes » - « Xlink Kai Evolution VII» « Start Kai Config ». PSP va connecter avec Xlink Kai automatiquement. La
fenêtre suivante indiquera la connexion bien établie.
