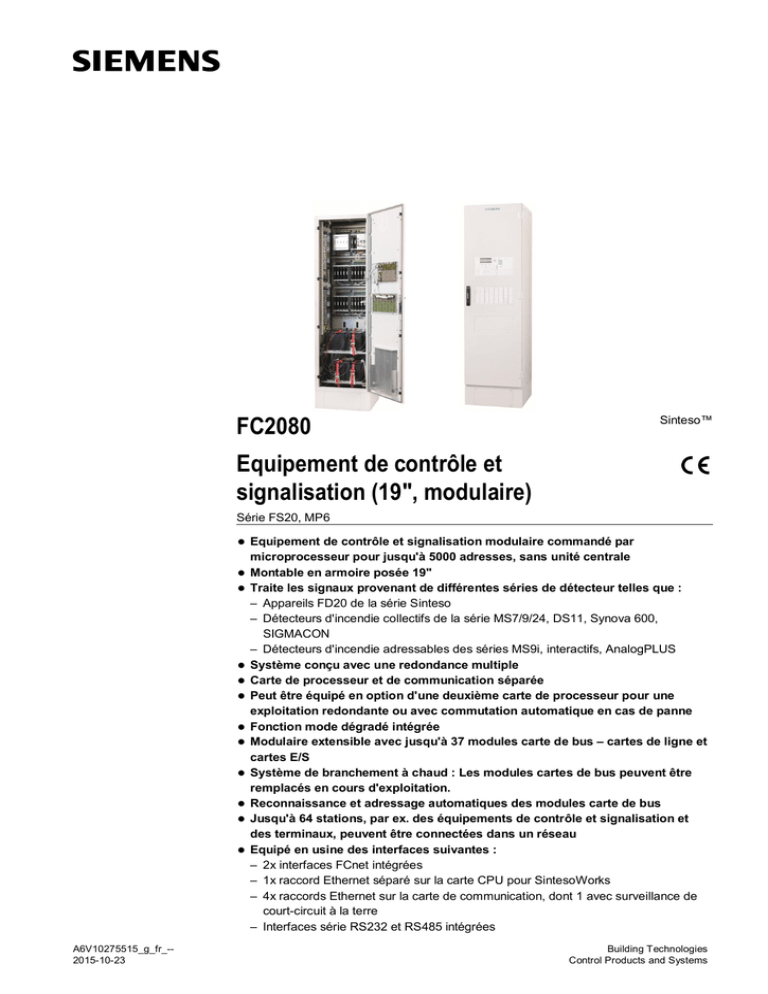

FC2080
Sinteso™
Equipement de contrôle et
signalisation (19", modulaire)
Série FS20, MP6
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
A6V10275515_g_fr_-2015-10-23
Equipement de contrôle et signalisation modulaire commandé par
microprocesseur pour jusqu'à 5000 adresses, sans unité centrale
Montable en armoire posée 19"
Traite les signaux provenant de différentes séries de détecteur telles que :
– Appareils FD20 de la série Sinteso
– Détecteurs d'incendie collectifs de la série MS7/9/24, DS11, Synova 600,
SIGMACON
– Détecteurs d'incendie adressables des séries MS9i, interactifs, AnalogPLUS
Système conçu avec une redondance multiple
Carte de processeur et de communication séparée
Peut être équipé en option d'une deuxième carte de processeur pour une
exploitation redondante ou avec commutation automatique en cas de panne
Fonction mode dégradé intégrée
Modulaire extensible avec jusqu'à 37 modules carte de bus – cartes de ligne et
cartes E/S
Système de branchement à chaud : Les modules cartes de bus peuvent être
remplacés en cours d'exploitation.
Reconnaissance et adressage automatiques des modules carte de bus
Jusqu'à 64 stations, par ex. des équipements de contrôle et signalisation et
des terminaux, peuvent être connectées dans un réseau
Equipé en usine des interfaces suivantes :
– 2x interfaces FCnet intégrées
– 1x raccord Ethernet séparé sur la carte CPU pour SintesoWorks
– 4x raccords Ethernet sur la carte de communication, dont 1 avec surveillance de
court-circuit à la terre
– Interfaces série RS232 et RS485 intégrées
Building Technologies
Control Products and Systems
κ
κ
κ
κ
κ
κ
κ
Alimentation de secours pour une phase de pontage jusqu'à 72 h
Alimentation des terminaux répétiteurs, dispositifs d'alarme et synoptiques via
la ligne de détection (FDnet)
Commutation dépendante du temps et de la situation des jeux de paramètres
du détecteur
Isolation turbo en cas de court-circuit pour une disponibilité sans interruption
des appareils FD20
Commande librement programmable avec l'algèbre de Boole
Chargement descendant et ascendant des données de configuration possible
avec accès à distance
Mise à jour possible du Firmware de tous les composants de l'équipement de
contrôle et signalisation commandé par microprocesseur
Aperçu système
FC2040
FT2040
FCnet/SAFEDLINK FT2080
Répétiteur
FN2002
An
FC2080
a
P
lo g
S
LU
Equipement de contrôle
et signalisation
Interactive
SintesoWorks,
SintesoView
MS9i
FDL241-9
Transmission de l'alarme
Transmission du
dérangement
via FCI2007-A1
FDCI22x
FDO2x1
FT2010/FT2011/
FT2001
FDF2x1-9
Terminal répétiteur/
Tableau répétiteur/
Synoptique
4 entrées
Sirènes
conventionnelles surveillées
via FCI2009-A1
FDOOT241-A
FDnet
24VDC ext.
possible
FDSB291
FDOOTC241
Ligne
en étoile
4 sorties
FDSB221 /
FDSB229
FDCW241
FDS229
FDCIO222
24VDC ext.
FDS221
FDM22x
Interactive-Ex
4 entrées
FDCL221-Ex
FDCIO223
FDM22x
Ligne de détection
Détecteur GMT Siemens ou
SynovaTM SynoLINE300
FDOOT271
FDA221/
FDA241
FDOOT241-A9-Ex
FDM223-Ex
FDM273
Détecteurs
radio
collectif
MS7/9/24, DS11,
Synova 600, SIGMACON
Zone
ex
2
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Extensions possibles pour compartiment à 5 cartes
FCL2001-A1
Carte de lignes (FDnet)
FCL2002-A1
Carte de lignes (collectives)
4x boucles avec max. 252 adresses, 252 adresses max. par
carte de lignes
8x lignes avec max. 32 appareils
FCL2003-A1
Carte de lignes (MS9i)
2x boucles avec 50 adresses max., max. 100 adresses
FCL2005-A1
Carte de lignes (AnalogPLUS)
FCL2006-A1
Carte de lignes (interactives)
FCL2007-A1
Carte de lignes (interactives, Ex)
4x boucles avec max. 128 adresses, 512 adresses max. par
carte de lignes
1x boucle avec max. 128 appareils ou 1 étoile avec
32 appareils
1x étoile avec max. 32 appareils
FCI2007-A1
Carte E/S (RT)
Sorties surveillées pour alarme, dérangement, alarme locale
FCI2008-A1
Carte E/S (programmable)
12x entrées/sorties librement programmables par carte E/S
FCI2009-A1
Carte E/S (sirène/surveillée)
8x sorties sirènes surveillées ou sorties surveillées
Utilisation mixte possible pour un maximum de 37 cartes par équipement de contrôle et
signalisation.
4
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Mise en réseau de plusieurs équipements de contrôle et signalisation
Jusqu'à 32 équipements de contrôle et signalisation et terminaux peuvent être
connectés en cluster (réseau FCnet/SAFEDLINK). Si le cluster est relié avec un
système de gestion des risques via BACnet, il est possible de mettre en réseau jusqu'à
16 équipements de contrôle et signalisation et terminaux.
Système de gestion
des risques Siemens
Ethernet
DL3750+
FT2040/FC20x
Imprimante
matricielle
RS232
Répétiteur
FN2002
FC2020
Cluster (FCnet/SAFEDLINK)
16 stations
entrées /
sorties
FC2080
5
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
La mise en œuvre d'un réseau Ethernet optique (FCnet/LAN) permet d'exploiter un
maximum de 14 clusters avec jusqu'à 16 stations dans un même réseau. Au total, un
maximum de 64 stations possibles.
SintesoWorks/SintesoView
Système de gestion des risques
Réseau client
Ethernet
Barrière de sécurité (Firewall)
Ethernet Switch (modular)
FN2012
FCnet/LAN
Backbone
FN2012
FN2012
FN2012
FT2040/FC20xx
FN2012
FT2040/FC20xx
Cluster
Cluster
FCnet/SAFEDLINK
FCnet/SAFEDLINK
16 stations
FC2020
entrées / sorties
FC2040/FC2060
16 stations
FC2020
FC2040/FC2060
entrées / sorties
Pour des détails sur la mise en réseau des systèmes, se référer à la fiche de données
produit 008955.
6
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Caractéristiques de fonctionnement
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
Le FC2080 est un équipement de contrôle et signalisation modulaire pour
installations complexes et de grande taille, ainsi que pour la modernisation de
gros systèmes de détection d'incendie déjà existants.
Structure mécanique flexible et intégration en armoire industrielle 19"
Le FC2080 traite les signaux des appareils Sinteso, des appareils adressables
de systèmes plus anciens et des appareils collectifs.
Avec processeur principal redondant en option
Montage en armoire posée 19"
Le FC2080 accepte jusqu'à max. 7 compartiments à cartes avec jusqu'à
37 modules carte de bus.
Les compartiments à cartes permettent d'accueillir les modules cartes de bus
suivants :
– Carte de ligne (FDnet) FCL2001-A1
– Carte de lignes (collectives) FCL2002-A1
– Carte de lignes (MS9i) FCL2003-A1
– Carte de lignes (AnalogPLUS) FCL2005-A1
– Carte de lignes (interactives) FCL2006-A1
– Carte de lignes (interactive, Ex) FCL2007-A1
– Carte E/S (programmable) FCI2008-A1
– Carte E/S (sirène/surveillée) FCI2009-A1
– Carte E/S (RT) FCI2007 A1
Application mixte possible pour toutes les cartes de lignes et E/S
Les modules cartes de bus peuvent être ajoutés ou remplacés sans avoir à
éteindre l'équipement de contrôle et signalisation.
Concept d'alimentation en énergie modulaire grâce à deux modules
d'alimentation max., avec jusqu'à trois alimentations 150 W, pouvant être
réparties individuellement sur les compartiments à cartes
Batteries séparées pour chaque module d'alimentation (max. deux)
Les cartes de lignes, d'E/S et de processeur peuvent être remplacées sans
avoir à redémarrer l'équipement de contrôle et signalisation.
L'équipement de contrôle et signalisation et le système de détection d'incendie
sont configurés avec le logiciel SintesoWorks en fonction des besoins du
client.
Commande et exploitation via d'autres équipements de contrôle et
signalisation dans le réseau
Jusqu'à 2000 évènements protégés en écriture peuvent être consultés dans
l'historique selon différents critères.
Commutation automatique sur l'heure d'été/d'hiver.
Connexion du système de gestion des dangers Siemens
Intégration en option d'une unité centrale avec max. deux unités additionnelles
exploitée comme terminal d'exploitation incendie séparé
7
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Eléments fonctionnels
Carte périphérique
La carte périphérique contient les éléments suivants :
κ les borniers pour les lignes FDnet, la télétransmission (alarme, dérangement),
la sortie sirène, les entrées et sorties de commande configurables, la sortie
d'alarme et de dérangement surveillée, l'alimentation de secours et
l'alimentation
κ l'emplacement pour l'extension de boucles (FDnet)
Compartiment pour 5 cartes
Il est possible de monter jusqu'à six compartiments à cartes supplémentaires pour
l'insertion de max. cinq modules cartes de bus.
Alimentation 150 W, alimentation de secours
L'alimentation alimente le matériel et charge les batteries. Deux circuits de courant
indépendants sont possibles avec leur propre batterie de courant de secours. Chaque
module d'alimentation est muni de deux alimentations 150 W connectées en parallèle
et peut accueillir une alimentation 150 W supplémentaire.
Boîtier et mécanique
Le boîtier est une armoire posée 19" avec socle pour accueillir les composants
FC2080. Le boîtier est équipé en usine de conduites de câbles et d'une porte avec trois
découpes pour recevoir l'unité d'exploitation et les unités additionnelles.
Différents composants de support permettent un montage personnalisé des modules
électriques.
Configuration
Le logiciel SintesoWorks FXS2002 permet d'adapter le système aux besoins du client.
Unité d'exploitation/Unités additionnelles
L'unité d'exploitation et les unités additionnelles sont en option et sont intégrées dans la
porte du FC2080 pour assurer la fonction de station séparée.
8
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Unité de processeur
Le module de base du FC2080 est monté sur un support 19".
Il contient un processeur principal et des emplacements pour deux CPU en option,
ainsi que pour 7 modules carte de bus au choix.
Unité centrale
Pour la commande du FC2080 et des autres participants au réseau.
Peut être intégrée dans la porte du FC2080 ou décentralisée par rapport au FC2080
via FCnet.
Compartiment pour 5 cartes
Permet l'utilisation de max. 5 modules carte de bus en combinaison au choix
Modules carte de bus
Cartes de lignes (FDnet, collectives, MS9i) pour la connexion de périphériques ou
cartes E/S (programmables, sirène, RT) pour les commandes incendie et
l'intégration avec d'autres systèmes.
Alimentation
L'alimentation alimente le matériel et charge les batteries. Connexion possible en
cascade de plusieurs alimentations 150 W. Si besoin, création possible de plusieurs
circuits de courant avec leur propre alimentation et batterie.
Boîtier
Armoire posée 19" avec socle pour accueillir les composants FC2080, pré-équipée
avec des conduites de câbles. Livraison comprenant la porte d'armoire avec des
découpes pour recevoir les interfaces Homme Machine ou des options d'interface
de commande.
Supports 19"
Permettent le montage des compartiments à cartes, alimentations, batteries et
options dans le boîtier 19".
Outil de configuration
L'outil de configuration (SintesoWorks) permet les adaptations du système aux
besoins du client
9
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Domaines d'application
Le FC2080 peut être mis en œuvre pour les applications avec des exigences élevées
de redondance, telles qu'aéroports, usines de production d'énergie et systèmes avec
installations d'extinction.
Le FC2080 convient pour la migration de grandes installations, par ex. sites industriels,
ensembles de bureau ou usines de production, et permet une transition sans
problèmes de systèmes plus anciens vers Sinteso.
Commande
L'équipement de contrôle et signalisation est exploité via un terminal de commande
FT2040. Le terminal de commande peut être intégré dans la porte de l'armoire ou
décentralisé. Le FC2080 peut aussi être exploité via un autre équipement de contrôle
et de signalisation FC20 présent dans le réseau.
Vous trouverez des détails et des informations sur la fiche de données produit 009386.
Aperçu équipement de contrôle et signalisation FC2080-AA (modulaire)
Equipement de contrôle et signalisation
FH2080-AA
FCC2002-A1
Armoire posée 19"
Unité de processeur (19",
FC2080)
Extensions
FCC2004-A1
Carte CPU (FC2080)
FCA2008-A1
Compartiment pour 5 cartes
FCL2005-A1
FCL2006-A1
Carte de lignes (AnalogPLUS)
Carte de lignes (interactives)
FCL2007-A1
Carte de lignes (interactives, Ex)
FCL2001-A1
FCL2002-A1
Carte de lignes (FDnet)
Carte de lignes (collectives)
Extensible à 37 modules cartes de bus
et 5000 adresses
pour protocole FDnet, MS9 et collectif
Imprimante
FTO2001-A1
FCM2028-A2
Imprimante
Unité centrale
Le module RS232 doit
être commandé séparément
Pour équipement ultérieur
Pour équipement ultérieur
FCM2038-A2
Unités additionnelles
FCM2036-A2
Imprimante externe
DL3750+
Imprimante à aiguille (externe)
Interface RS232
48 groupes d'affichage
avec chacun une LED
rouge/verte
+ une LED jaune
Unités d'exploitation
FCM2037-A2
FCM2030-C2
Unité d'exploitation ( + indicateur LED) Unité d'exploitation (+ term. FBA)
Pour équipement ultérieur
96 groupes d'affichage
avec chacun une LED rouge/verte
+ une LED jaune
10
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Structure du FC2080 dans le boîtier 19"
Composants de base
1 Boîtier (armoire posée 19")
2 Unité de processeur (19", FC2080)
Désignation
FH2080-AA
FCC2002-A1
3 2x emplacements libres pour les
modules carte de bus
--
4 5x emplacements pour modules
carte de bus
5 Support (19", alimentation)
-FHA2021-A1
Remarque
Armoire posée 19" pour recevoir les composants du FC2080
Module de base avec 1 carte CPU et 1 carte de
communication (FC2080), 2x modules réseau et 1x
compartiment pour 5 cartes
Dans le compartiment à cartes (CPU) de l'unité de
processeur pour l'extension avec deux modules carte de bus
au choix
Dans le compartiment pour 5 cartes de l'unité de processeur
pour l'extension avec cinq modules carte de bus au choix
Module d'alimentation avec 2x alimentations 150 W
11
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Extensions
(2) Carte CPU (FC2080)
6 Kit alimentation (150 W, B)
Désignation
FCC2004-A1
FP2005-A1
7 Support (19", compartiment à cartes) FHA2023-A1
8 Compartiment pour 5 cartes
FCA2008-A1
9 Support (19", alimentation)
FHA2021-A1
10 Support (19", options)
FHA2024-A1
11 Modules carte de bus :
Carte de lignes (FDnet)
Carte de lignes (collectives)
FCL2001-A1
FCL2002-A1
Carte de lignes (MS9i)
Carte de lignes (AnalogPLUS)
Carte de lignes (interactives)
Carte de lignes (interactives, Ex)
Carte E/S (RT)
Carte E/S (programmable)
Carte E/S (sirène/surveillée)
12 Adaptateur du lieu de dépôt des clés
FCL2003-A1
FCL2005-A1
FCL2006-A1
FCL2007-A1
FCI2007-A1
FCI2008-A1
FCI2009-A1
SDA 3000
13 Batterie (12 V, 65 Ah, VDS)
Batterie (12 V, 100 Ah, VDS)
14 Compartiment batterie (19")
FA2008-A1
FA2009-A1
FHA2021-A1
15 Unité d'exploitation en option
Unité centrale
Unité d'exploitation (+ indicateur
LED)
Unité d'exploitation (+ clé nord.)
Unité d'exploitation (+ term. EVAC)
Unité centrale
Unité d'exploitation (+ terminal FBA)
16 Imprimante (interne)
Imprimante (externe)
17 Clé de licence Sx
18 Commutateur à clé (Kaba)
Commutateur à clé (nordique)
19 Unités additionnelles en option :
20 Unité additionnelle (2x unités indic.
LED)
Unité additionnelle (4x unités indic.
LED)
20 Logement pour plans A3
FCM2028-A2
FCM2037-A2
FCM2028-B2
FCM2030-N2
FCM2028-F2
FCM2030-C2
FTO2001-A1
DL3750+
FCA20xx
FTO2005-C1
FTO2006-B1
Remarque
Pour l'extension en exploitation CPU redondante
Pour l'extension comme 3ème alimentation en exploitation
parallèle
Pour le montage de 2 compartiments à cartes ou autres
modules dans l'armoire 19"
Pour le montage sur support (19", compartiment à cartes)
pour l'extension avec cinq modules carte de bus au choix
En tant que 2ème module d'alimentation supplémentaire
avec batteries séparées
Pour le montage d'options (par ex. FDCIOxxx, relais) dans
l'armoire 19"
Pour 4 lignes FDnet (max. 252 adresses par carte)
Pour 8 lignes collectives MS7/9/24, DS11, Synova 600,
SIGMACON
Pour 2 lignes adressables MS9i (max. 100 adresses)
Pour 4 lignes AnalogPLUS adressables
Pour une ligne interactive adressable
Pour une ligne interactive Ex adressable
Pour la transmission alarme et dérangement
Douze entrées/sorties programmables
8 lignes sirène
Pour la commande du lieu de dépôt (disponible auprès de la
société IFAM)
Pour l'alimentation de secours
Pour l'alimentation de secours
Pour recevoir les batteries dans l'armoire 19", max. 2 unités
par armoire
Forme une station séparée avec les unités additionnelles
Unité d'exploitation standard
Unité d'exploitation avec 24x groupes de LED
Unité d'exploitation avec commutateur à clé (nordic)
Unité d'exploitation avec 10x zones d'évacuation
Unité d'exploitation uniquement pour la France
Unité d'exploitation uniquement pour la Suisse
Pour la consigne des évènements du système
Pour la consigne des évènements du système
Pour les fonctions spéciales
Pour le droit d'accès à la commande
FCM2038-A1
max. 2 unités additionnelles par FC2080
Avec 2 modules LED
FCM2036-A1
Avec 4 modules LED
--
Intégré dans la porte
12
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Caractéristiques techniques
Tension du réseau
Alimentation
Tension d'exploitation
Courant d'exploitation (par circuit)
Capacité des batteries (par circuit)
Surveillance des batteries / surveillance du réseau
Série de détecteurs raccordables
Nombre d'adresses FDnet
Nombre de lignes dans la structure maximale
FDnet (4 par carte de lignes)
Collectives (8 par carte de lignes)
MS9i (2 par carte de lignes)
Interactives (1 par carte de lignes)
Interactives Ex (1 par carte de lignes)
AnalogPLUS (4 par carte de lignes)
Cartes d'entrées/sorties
– E/S (programmables)
– E/S (sirène)
– E/S (RT)
– RT alarme (surveillée et relais)
– RT dérangement (surveillée et relais)
– Alarme locale
Interfaces série RS232, RS485
Interfaces Ethernet
Emplacements pour modules réseau SAFEDLINK
(sur cartes CPU et COM)
Emplacements pour cartes de lignes ou carte E/S
Température de service
Température de stockage
Humidité de l'air (pas de condensation autorisée)
Altitude maximale d'exploitation
Dimensions (l x h x p)
Armoire posée (avec socle)
Couleur
Catégorie de protection (CEI 60529)
Normes
Homologations
AC 115 / 230 V +10/-15 %
>150 W
DC 21…28,4 V
>3 A
2x 12 V, max. 100 Ah
Oui / oui
Sinteso, collectifs, MS9i, DS11
Max. 5 000
Max. 120
Max. 240
Max. 60
Max. 30
Max. 30
Max. 120
12 (par FCI2008-A1)
8 (par FCI2009-A1)
1 + 1 (par FCI2007-A1)
1 + 1 (par FCI2007-A1)
1 (par FCI2007-A1)
1 + 1 (intégrées)
3
1 par FCC2004-A1 (Main)
1 par FCC2005-A1 (Degrade)
Max. 37
-8…+42 °C
-20 … +60 °C
≤95 % rel.
2000 m
600 x 2200 x 600 mm
~RAL 7035 Gris clair
IP30
EN 54-2, EN 54-4, VDS 2095
G212027
13
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Détails pour passer commande
Extensions
Type
FH2080-AA
FCC2002-A1
Réf.
S54400-C103-A1
S54400-B17-A1
FHA2021-A1
S54400-B24-A1
FCC2004-A1
FCA2008-A1
FCL2001-A1
FCL2002-A1
FCL2003-A1
FCL2005-A1
FCL2006-A1
FCL2007-A1
FCI2007-A1
FCI2008-A1
FCI2009-A1
SDA 3000
S54400-A18-A1
S54400-B28-A1
A5Q00009875
A5Q00010502
A5Q00010044
S54400-A107-A1
S54400-A108-A1
S54400-A134-A1
S54400-A20-A1
S54400-A6-A1
S54400-A21-A1
IFAM (9102.0648)
FHA2021-A1
FHA2023-A1
FHA2024-A1
FCM2028-A2
FCM2037-A2
S54400-B23-A1
S54400-B25-A1
S54400-B26-A1
S54400-F83-A1
S54400-B148-A1
FCM2028-B2
FCM2028-F2
FCM2030-C2
S54400-F83-A2
S54400-F83-A3
S54400-F93-A1
FCM2030-N2
S54400-F93-A2
FTO2001-A1
FTO2005-C1
FTO2006-B1
–
A5Q00010126
A5Q00010113
A5Q00010129
A5Q00017619
FHA2007-A1
FCM2038-A2
A5Q00010151
S54400-B146-A1
FCM2036-A2
S54400-B147-A1
FN2006-A1
FN2007-A1
Type
S54400-A109-A1
S54400-A110-A1
Réf.
Désignation
Poids
Boîtier (19", armoire posée)
Unité de processeur (19", FC2080)
avec carte CPU (FC2080) et
Carte de communication (FC2080)
Support (19", alimentation)
avec 2x alimentations (150 W)
Carte CPU (FC2080)
Compartiment pour 5 cartes
Carte de lignes (FDnet/C-NET)
Carte de lignes (collectives)
Carte de lignes (MS9i)
Carte de lignes (AnalogPLUS)
Carte de lignes (interactives)
Carte de lignes (interactives, Ex)
Carte E/S (RT)
Carte E/S (programmable)
Carte E/S (sirène/surveillée)
Adaptateur du lieu de dépôt des clés
(seulement pour DE)
Compartiment batterie (19")
Support (19", compartiment à cartes)
Support (19", options)
Unité centrale
Unité d'exploitation ( + indicateur
LED)
Unité d'exploitation (+ clé nord.)
Unité d'exploitation, seulement FR
Unité d'exploitation (+ terminal FBA),
seulement CH
Unité d'exploitation (+ terminal
EVAC), seulement NL
Imprimante
Commutateur à clé (Kaba)
Commutateur à clé (nordique)
Rouleaux de rechange pour
imprimante (10 rouleaux)
Support de montage
Unité additionnelle (2x unités indic.
LED)
Unité additionnelle (4x unités indic.
LED)
Module réseau LWL (SM)
Module réseau LWL (MM)
Désignation
120,000 kg
4,600 kg
1,600 kg
0,200 kg
1,479 kg
0,120 kg
0,120 kg
0,120 kg
0,120 kg
0,120 kg
0,120 kg
0,119 kg
0,120 kg
0,200 kg
1,500 kg
2,000 kg
1,600 kg
1,600 kg
3,220 kg
3,340 kg
3,280 kg
3,220 kg
3,420 kg
3,400 kg
0,250 kg
0,013 kg
0,050 kg
0,090 kg
0,800 kg
2,600 kg
2,800 kg
0,770 kg
0,770 kg
Poids
14
Building Technologies
Fire Safety
A6V10275515_g_fr_-2015-10-23
Réseau (Backbone)
Alimentation
supplémentaire
Batteries
Clé de licence
Imprimante externe
Pièce de rechange
Type
FN2012-A1
FCA2031-A1
Réf.
S54400-B152-A1
S54400-A153-A1
Désignation
Commutateur Ethernet (modulaire)
Module de raccordement (MoNet)
VN2002-A1
VN2003-A1
FHA2029-A1
FHA2021-A1
S54400-A43-A1
S54400-A44-A1
S54400-B79-A1
S54400-B24-A1
Module Ethernet (MM)
Module Ethernet (SM)
Kit de montage (commutateur)
Support (19", alimentation)
FP2005-A1
A5Q00018779
FA2008-A1
FA2009-A1
FCA2033-A1
FCA2034-A1
FCA2035-A1
DL3750+
–
A5Q00019357
A5Q00023101
S54400-P154-A1
S54400-P155-A1
S54400-P156-A1
A5Q00023962
A5Q00023963
Kit alimentation (150 W, B) pour
connexion en parallèle
Batterie (12 V, 65 Ah, VDS)
Batterie (12 V, 100 Ah, VDS)
Clé de licence (S1)
Clé de licence (S2)
Clé de licence (S3)
Imprimante à aiguille (externe)
Ruban encreur pour imprimante à
aiguilles DL3750+
Siemens Switzerland Ltd
Building Technologies Division
International Headquarters
Gubelstrasse 22
CH-6301 Zug
Tel. +41 41 724 24 24
www.siemens.com/buildingtechnologies
ID document
A6V10275515_g_fr_--
Edition
2015-10-23
Poids
0,560 kg
0,020 kg
+ 0,050 kg
de câble
0,030 kg
0,030 kg
1,240 kg
1,600 kg
1,100 kg
22,000 kg
32,360 kg
0,010 kg
0,010 kg
0,010 kg
7,300 kg
0,078 kg
© Siemens Switzerland Ltd, 2011
Sous réserve de disponibilité et de modifications techniques.
Manuel FS20
Répertoire 1
