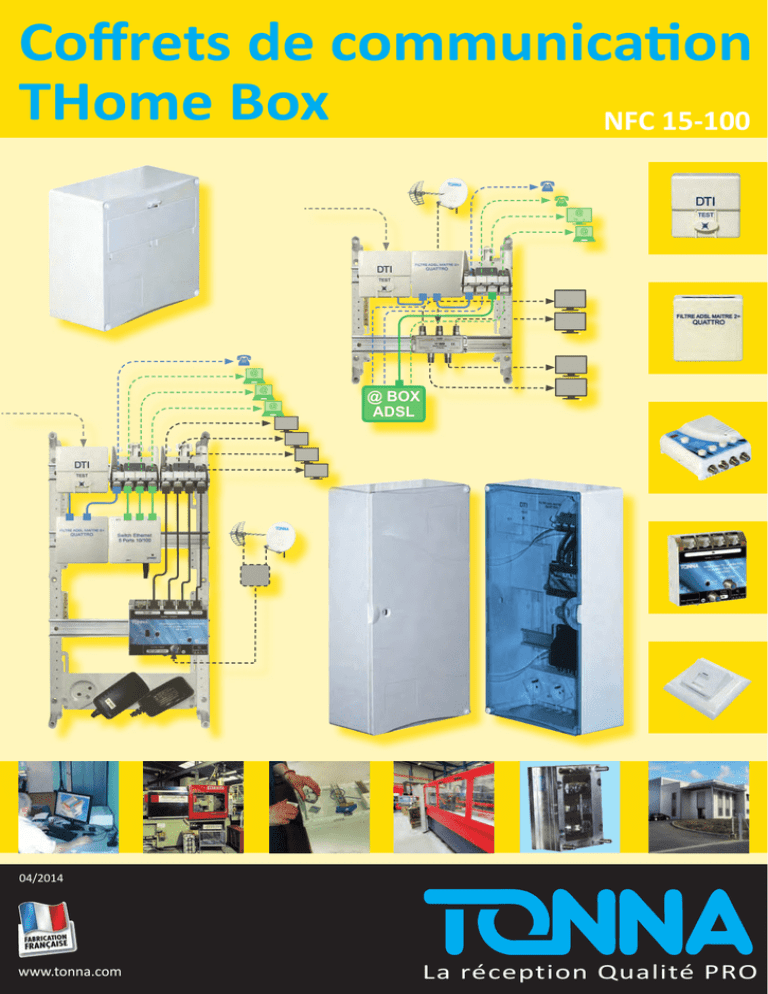

Coffrets de communication THome Box

Coffrets de communication
THome Box
NFC 15-100
(
(
T
@
TV
X
@
(
@
@
@
@ BOX
ADSL
04/2014
www.tonna.com
La réception Qualité PRO
NFC 15-100 & coffret de communication
La norme NFC 15-100 (A3) impose dans tous les logements neufs l’intallation d’un coffret de communication, il doit recevoir au moins :
- le point de livraison des opérateurs de télécommunication (prise DTI),
- un répartiteur ou un amplificateur pour la TV (si besoin),
- des connecteurs RJ45 connectés aux câbles de communication alimentant les socles de prises de communication terminales de type RJ45,
- un répartiteur téléphonique équipé de socles RJ45,
- une barrette de terre,
- un rail DIN d’une longueur minimum de 100 mm pour permettre l’éventuelle mise en œuvre du DTI optique.
Prises de communication et de télévision
La norme NFC 15-100 impose dans tous les logements neufs au moins 2 prises de communication type RJ45 dont 1 dans chaque pièce
principale (chambre, séjour, bureau…).
Lorsque les socles de prises de communications au format RJ45 n’assurent pas la distribution de la télévision, l’équipement minimum consiste
en la pose d’au moins :
- 1 prise TV coaxiale dans les logements de moins de 35 m²
- 2 prises TV coaxiales dans les logements de 35 à 100 m²
- 3 prises TV coaxiales dans les logements de plus de 100 m²
Une des prises télévision doit être placée dans la salle du séjour, près d’un socle de prise de communication et d’un socle de prise de courant
16 A 2P+T. Dans le cas de prises mixtes (2P+T et télévision ou communication), une cloison doit séparer les deux socles.
Les prises de communication et télévision ne doivent pas être placées dans les volumes 0, 1 et 2 des locaux contenant 1 baignoire ou 1 douche
ou au dessus des appareils de cuisson et des éviers.
Installation des prises de communication et/ou de télévision :
- chaque socle doit être desservi par 1 canalisation provenant du tableau de communication de la Gaine Technique Logement (GTL) :
installation de façon à ce que l’axe des socles soit au moins à 50 mm au-dessus du sol fini,
- fixation à griffes non autorisée pour les prises de communication ou télévision,
- pour les prises mixtes (BT + communication), une cloison doit séparer les 2 socles. L’intervention sur un des socles doit pouvoir être
effectuée sans intervention sur l’autre.
Passage des câbles de communication
Ils doivent disposer d’un cheminements spécifiques (section minimale de 300 mm² ou gaine de diamètre minimal intérieur de 20 mm). Dans
le cas de goulottes, le câble de communication doit être dans une alvéole exclusivement réservée.
Câbles à utiliser pour le circuit de communication
Les types de câbles envisageables pour véhiculer ces signaux depuis le tableau de communication vers les différentes prises et socles de
communication du logement sont de type 4 paires torsadées non écrantés, coaxial ou fibre optique.
• Le câble de communication 4 paires torsadées non écrantés (dans le cas de perturbations électromagnétiques, des câbles écrantés peuvent
être nécessaires) pour les données informatiques, le téléphone, la télévision et la radio sous forme de signal informatique (via une Box ADSL
par exemple)
Les niveaux de performances des câbles 4 paires torsadées sont définis de la manière suivante :
- Grade 1 (câble réseau Cat5), les signaux téléphoniques et ADSL (jusqu’à 100 MHz) seront acheminés depuis le coffret de communication
sur les socles de prises de communication au format RJ45 du logement. Le signal TV (TNT / Satellite) transite par câble coaxial.
- Grade 2 (câble réseau Cat5e), les signaux téléphoniques, ADSL et informatiques (jusqu’à 250 MHz) seront acheminés depuis le coffret de
communication sur les socles de prises de communication au format RJ45 du logement. Le signal TV (TNT / Satellite) transite par câble coaxial.
- Grade 3 (câble réseau Cat6), les signaux téléphoniques, ADSL, informatiques et TNT (jusqu’à 900 MHz) seront acheminés depuis le coffret
de communication sur les socles de prises de communication au format RJ45 du logement (avec un boîtier TV@Home TNT).
- Grade 3+ satellite (câble réseau Cat6 spécifique dont la paire 7/8 supporte des signaux jusqu’à 2200 MHz), les signaux téléphoniques, ADSL,
informatiques, TNT et télévision satellite (2150 MHz) sont acheminés depuis le coffret de communication sur les socles de prises de communication au format RJ45 (blindé) du logement (avec un boîtier TV@Home Sat - 40 m maximum pour la TV satellite).
• Le câble coaxial pour la radio et la télévision et le câble paires torsadées pour les données informatiques et le téléphone
• La fibre optique pour l’ensemble des applications, mais cela nécessite son déploiement jusqu’au et dans le logement.
TONNA propose une large gamme de coffrets de communication pour la distribution téléphone, téléphone + Internet et Tripple Play
téléphone + Internet + TV (TNT et satellite) - Grade 1, 2 , 3 et 3+ satellite.
• Tableau prémonté et précâblé en usine
• Facilité de pose (fond ajouré et vis en façade)
• Rail modulable sur tous les modèles - 3 rangées de rails (h = 500 mm) pour les grand coffrets
• Tous les modules intégrés sont clipsés sur le rail DIN (ils peuvent coulisser ou être déplacés sur d’autres rails)
• Evolutif grâce à notre gamme complète de produits pour rail DIN (noyaux RJ45, DTIO, filtre ADSL, switch Ethernet, répartiteurs TV,
amplificateurs TNT, commutateurs matriciels, amplificateurs TV@Home, ....)
www.tonna.com
2
La réception Qualité PRO
Coffrets de communication THome Box
• coffrets faciles à poser, fond ajouré et vis en façade (montage / démontage du coffret)
• coffret avec trappe d’accès au DTI (test ligne téléphonique)
• vis imperdables en façade
• 1 coffret 250 x 250 mm avec trappe d’accès DTI
• 2 rails DIN
• 1 bornier terre
828002
Coffret 250 prémonté
• rails repositionnables sur toute la hauteur du coffret
• nos coffrets 500 peuvent être équipé de 4 rails DIN
• 1 coffret 500 x 250 mm avec porte blanche
• 3 rails DIN
• 1 bornier terre
828510
Coffret 500 + porte blanche prémonté
• porte réversible (ouverture à droite ou à gauche)
• tous nos coffrets sont équipés d’un bornier de terre sur rail DIN
• 1 coffret 500 x 250 mm avec porte translucide
• 3 rails DIN
• 1 bornier terre
828520
Coffret 500 + porte translucide prémonté
• 1 support 3 embases 230 V pour coffret THome Box 500
• 3 embases 230 V~ 45 x 45 mm
• 2 vis d’assemblage
• les embases 230 V~ peuvent être tournées pour supporter 3 blocs alimentation
828050
Bandeau 3 prises 230 V~
www.tonna.com
3
La réception Qualité PRO
Coffrets de communication THome Box • Grade 1 • sans RJ45
réseau
téléphonique
• Téléphone sur 3 prises
• DTI avec prise RJ45 pour test arrivée ligne téléphonique
(Tél. 1
(Tél. 2
(Tél. 3
828100
• 1 coffret THome Box 250
• 1 DTI (3 sorties téléphones)
Coffret 250 + DTI
réseau
téléphonique
• Téléphone sur (jusqu’à) 7 prises
(Tél. 1
(Tél. 2
(Tél. 3
(Tél. 4
(Tél. 5
(Tél. 6
(Tél. 7
• bornier téléphonique coulissant avec 7 connexions rapides
• 1 coffret THome Box 250
• 1 DTI
• 1 bornier téléphones - 7 sorties à connexions rapides (câble rigide)
• 1 cordon de liaison DTI / bornier téléphone câblé
828102
Coffret 250 + DTI + répartiteur téléphonique
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
• Téléphone sur 3 prises
• Le répartiteur TV distribue la TNT sur 2 prises TV (le satellite est
disponible sur 1 prise à la fois)
• le répartiteur TV comme tous les accessoires (DTI, filtre
ADSL, ...) sont repositionnables et coulissent sur le rail DIN
• 1 coffret THome Box 250
• 1 DTI
• 1 répartiteur TNT + satellite 2 sorties monté sur rail DIN
TV 1
TV 2
828210
Coffret 250 + DTI + répartiteur 2 TV
www.tonna.com
4
La réception Qualité PRO
Coffrets de communication THome Box • Grade 2 • Brassage 4 RJ45
(Tél. 1
(Tél. 2
(Tél. 3
(Tél. 4
réseau
téléphonique
828226
AT
réseau
téléphonique
@
TV
@ BOX
ADSL
TV Box
PC 1
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 4 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
Coffret 250 + DTI + 4 RJ45 plastique
TNT + satellite
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
(Tél. 4
réseau
téléphonique
(Tél. 1
(IP
réseau
téléphonique
@
TV
TV Box
PC 1
TV 1
TV 2
• 1 coffret THome Box 250
• 1 DTI
• 4 embases RJ45 plastique ou métalliques
• 1 cordon de liaison DTI / RJ45 câblé (828211)
2 cordons de liaisons DTI / RJ45 câblés (828221)
4 cordons de liaisons DTI / RJ45 câblés (828227)
• 1 répartiteur TNT + satellite 2 sorties sur rail DIN
X
@
TV 1
828221
828227
828211
X
@
• embase RJ45 plastique Cat 5
• connexion du câble 4 paires sans outils
• 1 coffret THome Box 250
• 1 DTI
• 4 embases RJ45 plastique
• 4 cordons de liaisons DTI / RJ45 câblés
(Tél. 1
(IP
@ BOX
ADSL
TV 2
l
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 1 à 4 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le répartiteur TV distribue la TNT sur 2 prises TV (le satellite est
disponible sur 1 prise à la fois)
Coffret 250 + DTI + 4 RJ45 plastique + répartiteur 2 TV
Coffret 250 + DTI + 4 RJ45 plastique + répartiteur 2 TV
Coffret 250 + DTI + 4 RJ45 métal blindées + répartiteur 2 TV
www.tonna.com
5
La réception Qualité PRO
Coffrets de communication THome Box • Grade 2 • Brassage 4/8 RJ45
TNT + satellite
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
réseau
téléphonique
@
TV
X
@
TV 1
TV 1
TV 2
TV 2
TV 3
TV 3
TV 4
• 1 coffret THome Box 250
• 1 DTI
• 4 embases RJ45 plastique
• 2 cordons de liaisons DTI / RJ45 câblés
• 1 répartiteur TNT + satellite 4 sorties sur rail DIN
828223
(Tél. 1
(IP
@ BOX
ADSL
TV Box
PC 1
TV 4
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 4 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le répartiteur TV distribue la TNT sur 4 prises TV (le satellite est
disponible sur 1 prise à la fois)
Coffret 250 + DTI + 4 RJ45 plastique + répartiteur 4 TV
TNT + satellite
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
(Tél. 1
(Tél. 2
(IP
réseau
téléphonique
SA
@
TV
X
@
TV Box
PC 1
@ PC 2
@ PC 3
@ PC 4
TV 1
TV 2
TV 1
TV 3
TV 4
• embase RJ45 métallique blindée Cat 6a
• connexion du câble 4 paires sans outils
• 1 coffret THome Box 250
• 1 DTI
• 8 embases RJ45 plastique ou métalliques
• 2 cordons de liaisons DTI / RJ45 câblés
• 1 répartiteur TNT + satellite 2 ou 4 sorties sur rail DIN
828222
828224
828225
@ BOX
ADSL
TV 2
l
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 8 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le répartiteur TV distribue la TNT sur 2 ou 4 prises TV (le satellite
est disponible sur 1 prise à la fois)
Coffret 250 + DTI + 8 RJ45 plastique + répartiteur 2 TV
Coffret 250 + DTI + 8 RJ45 plastique + répartiteur 4 TV
Coffret 250 + DTI + 8 RJ45 métal blindées + répartiteur 2 TV
www.tonna.com
6
La réception Qualité PRO
Coffrets de communication THome Box • Grade 2 • Brassage 4/6 RJ45
TNT + satellite
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
(Tél. 1
(IP
réseau
téléphonique
@
TV
@ BOX
ADSL
TV 1
TV 1
TV 2
TV 2
TV 3
TV 3
TV 4
• 1 coffret THome Box 250
• 1 DTI
• 1 filtre ADSL
• 4 embases RJ45 plastique ou métallique
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus
• 1 cordon RJ45 / RJ45 vert
• 1 répartiteur TNT + satellite 2 ou 4 sorties sur rail DIN
828212
828233
@ BOX
ADSL
TV Box
PC 1
TV 4
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 2 ou 4 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le répartiteur TV distribue la TNT sur 4 prises TV (le satellite est
disponible sur 1 prise à la fois)
Coffret 250 + DTI + 4 RJ45 métal blindées + répartiteur 2 TV
Coffret 250 + DTI + 4 RJ45 plastique + répartiteur 4 TV
TNT + satellite
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
(Tél. 1
(Tél. 2
(IP
réseau
téléphonique
T
@
@ BOX
ADSL
TV
TV Box
PC 1
@ PC 2
TV 1
TV 2
• 1 coffret THome Box 250
• 1 DTI
• 1 filtre ADSL
• 6 embases RJ45 plastique
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus
• 1 cordon RJ45 / RJ45 vert
• 1 répartiteur TNT + satellite 2 sorties sur rail DIN
X
@
TV 1
828101
X
@
@ BOX
ADSL
TV 2
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 6 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le répartiteur TV distribue la TNT sur 2 prises TV (le satellite est
disponible sur 1 prise à la fois)
Coffret 250 + DTI + 6 RJ45 plastique + répartiteur 2 TV
www.tonna.com
7
La réception Qualité PRO
Coffrets de communication THome Box • Grade 2 • Brassage 4 RJ45 blindés
TNT + satellite
TNT + satellite
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
(Tél. 1
(IP
T
réseau
téléphonique
@
TV
@ BOX
ADSL
TV 1
TV 1
TV 2
TV 2
TV 3
TV 3
TV 4
TV 4
@ BOX
ADSL
• commutateur matriciel ne nécessite pas de prise
230 V~ (alimentation par les récepteurs satellites)
• 1 coffret THome Box 250
• 1 DTI
• 1 filtre ADSL
• 4 embases RJ45 métalliques
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus
• 1 cordon RJ45 / RJ45 vert
• 1 commutateur 1 satellite + TNT - 4 sorties sur rail DIN
828213
X
@
TV Box
PC 1
Cordons BOX
non fournis
• Téléphone / Internet (avec Box ADSL) sur 4 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le commutateur matriciel distribue la TNT et le satellite sur les 4
prises TV (prises indépendantes)
• Le commutateur matriciel est alimenté directement par les récepteurs satellites (pas besoin de prise 230 V~ à proximité).
Coffret 250 + DTI + 4 RJ45 métal blindées + commutateur Sat + TNT - 4 TV
Le commutateur matriciel
Parabole 80 cm
minimum
Antenne
ZenitHD
LNB Quattro
Réf. 768107
Prise
TV/FM/Sat
Câble coaxial
multiple 5x
Réf. 391753
1
2
3
4
• 4 sorties TNT + satellite
• Bande passante satellite : 950 à 2150 MHz
• Bande passante TNT : 5 à 862 MHz
• Alimentation par le(s) récepteur(s) : 11,5 à 19 Vcc
• Consommation (hors LNB) : 45 mA
• Dimensions : 97 x 111 x 39 mm
• Poids : 250 g
828660
• La commutation matricielle est un concept de distribution TV (1
satellite + TNT) pour maison individuelle.
• La TNT est distribuée même si l’utilisateur ne dispose pas de récepteur satellite car le couplage des signaux TVT est passif.
Pour la distribution satellite, le commutateur et le LNB sont télé-alimentés par le récepteur utilisé. Il n’est donc pas nécessaire de disposer d’une prise 230 V~ à proximité du commutateur.
• Pas d’utilisateur = 0 W consommé
• Alimenté uniquement par un récepteur satellite actif
• Respecte les normes C 90-125 et EN 50083-2
• Boîtier en tôle d’acier avec fixation pour rail DIN
• Conçu et fabriqué en France.
Commutateur matriciel 4 sorties TNT + satellite
www.tonna.com
8
La réception Qualité PRO
Coffrets de communication THome Box • Grade 2 • Brassage 8 RJ45
TNT + satellite
réseau
téléphonique
(Tél. 1
(Tél. 2
(Tél. 3
AT
réseau
téléphonique
@ BOX
ADSL
réseau
téléphonique
S
@
TV
X
@
TV Box
PC 1
@
PC 2
@ PC @
3
@ PC@
4
TV 1
TV 1
TV 2
TV 2
TV 3
TV 3
TV 4
TV 4
828501 - embases RJ45 plastique
TNT + satellite
(Tél. 1
(Tél. 2
(IP
TNT + satellite
@ BOX
ADSL
(Tél. 1
(Tél. 2
(Tél. 3
Cordons BOX
non fournis
• support noyaux incliné pour limiter la courbure des
câbles. Il possède des encoches pour le passage et le
@ BOX
ADSL
maintien des câbles.
• le répartiteur TV comme tous les accessoires (DTI,
filtre ADSL, ...) sont repositionnables et coulissent
sur le rail DIN
TV 1
• Téléphone / Internet (avec Box ADSL) sur 8 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le répartiteur TV distribue la TNT sur 4 prises TV (le satellite est
disponible sur 1 prise à la fois)
TV 2
• 1 coffret THome Box 500
• 1 porte réversible
• 1 DTI
• 1 Filtre ADSL
• 8 embases RJ45 plastique ou métalliques
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus
• 1 cordon RJ45 / RJ45 vert
• 1 répartiteur TNT + satellite 4 sorties sur rail DIN
TV 3
TV 4
828511 - embases RJ45 métalliques
828501
828511
828521
Coffret 500 + porte blanche + DTI + 8 RJ45 plastique + répartiteur 4 TV
Coffret 500 + porte blanche + DTI + 8 RJ45 métal blindées + répartiteur 4 TV
Coffret 500 + porte translucide + DTI + 8 RJ45 métal blindées + répartiteur 4 TV
www.tonna.com
9
La réception Qualité PRO
Coffrets de communication THome Box • Grade 2 • Brassage 8 RJ45
(Tél. 1
(Tél. 2
(Tél. 3
réseau
téléphonique
(Tél. 1
(Tél. 2
(IP
AT
réseau
téléphonique
@ BOX
ADSL
SA
@
TV
X
@
TNT + satellite
TV Box
PC 1
@ PC 2
@ PC 3
@ PC 4
TNT + satellite
TV 1
TV 1
TV 2
TV 2
TV 3
TV 3
TV 4
TV 4
@ BOX
ADSL
• commutateur matriciel ne nécessite pas de prise
230 V~ (alimentation par les récepteurs satellites)
Cordons BOX
non fournis
• coffet prémonté et précâblé en usine
• coffret extensible à 4 rails DIN
• les embases 230 V~ peuvent être tournées pour
supporter jusqu’à 3 blocs alimentation
• 1 coffret THome Box 500
• 1 porte réversible
• 1 DTI
• 1 filtre ADSL
• 8 embases RJ45 métallique
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus
• 4 cordons RJ45 / RJ45 verts
• 1 commutateur TNT + satellite 4 sorties sur rail DIN
828512
828522
• Téléphone / Internet (avec Box ADSL) sur 8 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le commutateur matriciel distribue la TNT et le satellite sur les 4
prises TV (prises indépendantes)
• Le commutateur matriciel est alimenté directement par les récepteurs satellites (pas besoin de prise 230 V~ à proximité).
Coffret 500 + porte blanche + DTI + 8 RJ45 métal blindées + commutateur Sat + TNT - 4 TV
Coffret 500 + porte translucide + DTI + 8 RJ45 métal blindées + commutateur Sat + TNT - 4 TV
www.tonna.com
10
La réception Qualité PRO
Coffrets de communication THome Box • Grade 3 • Brassage 8 RJ45
E
SA
(Tél. 1
(Tél. 2
@
(Tél. 1
(IP
@
PC 1
PC
 2
@ PC 3
TV 1
TV 2
TV 3
@
réseau
téléphonique
O
PC 1
PC 2
TV 1 (TNT + Sat)
TV 2 (TNT)
TV 3 (TNT)
TV 4 (TNT)
@
réseau
téléphonique
TNT
TNT + satellite
coupleur
TNT / Sat
@ BOX
ADSL
• TV@Home TNT/Sat : la TNT sur 3 prises murales
RJ45, le satellite sur 2 prises murales RJ45
• Distribution du satellite jusqu’à 40 m avec câble
Grade 3+ satellite
• TV@Home TNT les signaux TNT sont disponibles
sur 4 prises RJ45 murales
• 1 coffret THome Box 500
• 1 porte réversible
• 1 DTI
• 1 filtre ADSL
• 1 switch Ethernet 5 ports RJ45 avec bloc alimentation
• 8 embases RJ45 métal
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus (téléphone)
• 4 cordons RJ45 / RJ45 verts (informatique)
• 4 cordons RJ45 / RJ45 noirs (télévision - 828513/23)
5 cordons RJ45 / RJ45 noirs (télévision - 828514/24)
• 1 TV@Home TNT 4 sorties sur rail DIN (828513/23)
1 TV@Home TNT/Sat 5 sorties sur rail DIN (828514/24)
• 1 bloc alimentation pour TV@Home
• 4 cordons baluns RJ45 / IEC 9,52 blancs (TNT -828513/23)
3 cordons baluns RJ45 / IEC 9,52 blancs (TNT - 828514/24)
2 cordons baluns RJ45 / F noirs (Sat - 828514/24)
828513
828523
828514
828524
Cordons BOX
non fournis
• Triple Play Téléphone / Internet / TV sur 8 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le boitier TV@Home est une interface active qui permet la distribution
sur prises RJ45 de la TNT (et satellite pour 828514 / 524).
• Le câble de distribution doit être de Grade 3 / 3s (TNT) ou Grade 3+
satellite (satellite + TNT). Les signaux de télévision sont distribués sur
la paire 7/8 du câble multipaires.
Coffret 500 + porte blanche + DTI + 8 RJ45 métal blindées + TV@Home TNT - 4 sorties
Coffret 500 + porte translucide + DTI + 8 RJ45 métal blindées + TV@Home TNT - 4 sorties
Coffret 500 + porte blanche + DTI + 8 RJ45 métal blindées + TV@Home TNT / Sat - 5 sorties
Coffret 500 + porte translucide + DTI + 8 RJ45 métal blindées + TV@Home TNT / Sat - 5 sorties
www.tonna.com
11
La réception Qualité PRO
Guide de choix des coffrets de communication THome Box
Référence
THome Box
DTI
Commutateur TV@Home TV@Home Brassage Brassage Cordon RJ45 - 40 cm
Switch Répartiteur
Bornier
Filtre ADSL
1 Sat. + TNT
TNT + Sat
RJ45
RJ45
TNT
Ethernet TNT / Sat
téléphone
plastique métal blindé DTI bleu vert noir
4 sorties
4 RJ45
5 RJ45
Distribution TV
sur câble coaxial
828100
828102
828226
828210
828221
828227
828222
828223
828224
828211
828225
828233
828212
828101
828213
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
-
1
1
1
1
-
2 sorties
2 sorties
2 sorties
2 sorties
4 sorties
4 sorties
2 sorties
2 sorties
4 sorties
4 sorties
2 sorties
4 sorties
828501
828511
828512
828513
828514
1
1
1
1
1
-
1
1
1
1
1
1
1
828521
828522
828523
828524
1
1
1
1
-
1
1
1
1
1
1
Amplificateur TNT
828664
• Protection téléphonie 4G
• 4 sorties (niveaux réglables)
www.tonna.com
Support Box ADSL
Distribution TV
sur câble multipaire
Grade 3 / 3s
4
4
4
8
4
8
4
-
4
8
4
6
4
1
4
1
4
2
2
2
2
2
1
1
1
1
3
3
3
3
1
1
1
1
-
4 sorties
4 sorties
4 sorties
4 sorties
5 sorties
8
-
8
8
8
8
1
1
1
1
1
3
3
3
3
3
1
1
4
4
4
4
5
4 sorties
4 sorties
4 sorties
5 sorties
-
8
8
8
8
1
1
1
1
3
3
3
3
1
4
4
4
4
5
Embase RJ45 blindée
828080
828616
• Compatible toutes Box ADSL
• Montage mural ou GTL 250 mm
• Embase de catégorie 6 blindée
-
Prise RJ45
828621
• Prise de Cat 6 inclinée
• Enjoliveur 80 x 80 mm
12
-
DTI Optique
Cordons RJ45
828653
• Cordons RJ45/RJ45 Tél/Info/TV
• Cordons TV balun RJ45/IEC ou F
828842
• Dispositif de Terminaison
Intérieur Optique - 2 ou 4 fibres
La réception Qualité PRO
Accessoires pour coffrets de communication THome Box
828626
828625
828625
828626
828060
828060
Embase RJ45 plastique Tél/Info - Cat5 - 250 MHz
Embase RJ45 blindée Tél/Info/TNT/Sat - Cat6 - 2150 MHz
Support incliné (respect de la courbure maxi des câble) pour 4 embases RJ45 - Rail DIN
828670
828670
828690
828680
828842
82880
828690
828842
DTI - Dispositif de terminaison intérieur - Rail DIN
Filtre ADSL Maitre - Répartiteur téléphonique 4 sorties RJ45 + 1 sortie Box RJ45 - Rail DIN
Switch Ethernet + bloc alimentation externe - 5 ports RJ45 10/100 Mbps - Rail DIN
DTIO - Dispositif de terminaison intérieur optique + 4 Fibres Optiques long. 20 m - Rail DIN
Box ADSL
Box ADSL
Box ADSL
Box ADSL
828080
• Compatible avec toutes les Box ADSL
• Montage mural ou GTL 250 mm
828080
Support mural universel pour Box ADSL
www.tonna.com
13
La réception Qualité PRO
Prises murales RJ45
• Bande passante 5 / 2150 MHz
• Prise inclinée
• Prise de catégorie 6
• Enjoliveur 80 x 80 mm
828621
828622
828623
828621
828622
828623
Prise murale RJ45 - Plastron incliné Blanc - Embase Cat6 - 5 à 2150 MHz
Prise murale RJ45 - Plastron incliné Gris - Embase Cat6 - 5 à 2150 MHz
Prise murale RJ45 - Plastron incliné Noir - Embase Cat6 - 5 à 2150 MHz
Cordons RJ45 / TV
Ces cordons assurent l’adaptation d’impédance des signaux
de télévision présents sur la paire 7/8 de la prise RJ45 pour
les rendre compatibles avec un connecteur coaxial 75 W.
• TNT (5 à 860 MHz) : cordon RJ45 / IEC 9,52 mm mâle
• Satellite (5 à 2150 MHz) : cordon RJ45 / F mâle
828611
828612
828613
828614
828611 / 828612
828613 / 828614
Cordon balun blanc - TNT - RJ45 / IEC 9,52 mm - L = 2 m - 5 à 860 MHz
Cordon balun blanc - TNT - RJ45 / IEC 9,52 mm - L = 0,8 m - 5 à 860 MHz
Cordon balun noir - TNT/Satellite - RJ45 / F - L = 2 m - 5 à 2150 MHz
Cordon balun noir - TNT/Satellite - RJ45 / F - L = 0,5 m - 5 à 2150 MHz
Cordons RJ45 / RJ45
Les couleurs des câbles de liaisons RJ45 / RJ45 sont différentes en fonctions du types de signaux supportés.
• Les câbles de liaisons compatibles signaux TV satellite /
Ethernet / téléphonie sont de couleur noire.
• Les câbles de liaisons Ethernet / téléphonie sont de couleur verte.
• Les câbles de liaisons téléphonie sont de couleur bleue.
828650
828653 / 828654
828651 / 828652
828618
828650
828651
828652
828653
828654
828615
828615
Cordon quadruple téléphone - RJ45
Cordon bleu (Grade 1 Tél - 1 paire) - RJ45/Libre - L = 0,4 m
Cordon bleu (Grade 1 Tél - 4 paires) - RJ45/RJ45 - L = 0,4 m
Cordon bleu (Grade 1 Tél - 4 paires) - RJ45/RJ45 - L = 1 m
Cordon vert (Grade 2 Tél/info 1 Gbits - 4 paires) - RJ45/RJ45 - L = 0,4 m
Cordon vert (Grade 2 Tél/info 1Gbits - 4 paires) - RJ45/RJ45 - L = 1 m
Cordon gris (Grade 3s Tél/Info/TNT/Sat - 4 paires) - RJ45/RJ45 - L = 0,3 m - 5 à 2150 MHz
www.tonna.com
14
La réception Qualité PRO
Boîtiers TV@Home - Distribution TV sur réseau RJ 45
• Le boitier TV@Home est une interface active entre une arrivée coaxiale et une distribution sur câble multipaires RJ45 des signaux de télévision terrestre, satellite et modem câble.
• Choisir le TV@Home approprié à votre réseau de télévision, selon le câble à paires torsadées existant ou à poser. Le câble est soit de Grade
3 (TNT seule) ou soit Grade 3s (satellite+ TNT). Les signaux de télévision sont distribués sur la paire 7/8.
• Il permet l’amplification de l’ensemble des signaux TV disponibles à son entrée pour avoir le niveau nécessaire aux prises terminales RJ45.
• Les produits sont conçus pour être fixés sur rail DIN dans les coffrets de communication THome Box.
• La distribution sur câble 4 paires nécessite un niveau d’entrée de 54 dBµV pour 5 à 40 mètres de câble dans le logement.
TV@Home satellite - 5 sorties RJ45
TV@Home TNT - 4 sorties RJ45
TV@Home câble - 4 sorties RJ45
828630 / 631
828632 / 633
828634 / 635
• 1 sortie VR + TNT de type réseau câblé
• 2 sorties TNT
• 2 sorties ULB (TNT + satellite)
• Réglages séparés terrestre et satellite
• Intégration sur Rail DIN
• Installation satellite jusqu’à 40 m de câble
• 4 sorties TNT
• Intégration sur Rail DIN
• Installation TV jusqu’à 40 m de câble
catégorie 6 - Grade 3
828637
• 1 sortie VR + TNT de type réseau câblé
• 3 sorties TNT
• Intégration sur Rail DIN
• Installation TV jusqu’à 40 m de câble
catégorie 6 - Grade 3
type Grade 3s (satellite)
828631
828633
828635
828637
TV@Home satellite - 5 sorties (3 TNT + 2 satellites) avec bloc alimentation
TV@Home TNT - 4 sorties TNT avec bloc alimentation
TV@Home câble - 4 sorties (3 TNT + 1 TNT + VR câblo opérateur) avec bloc alimentation
Bloc alimentation 230 V~/ 5 Vcc 1 A pour TV@Home
Amplificateur / Répartiteur TNT - Distribution TV sur câble coaxial
• Amplificateurs TNT blindés à alimentation 230 V~ intégrée.
• Voyant de fonctionnement
• Faible consommation : 1,5 W
• Bande passante 47 à 800 MHz (compatible 4G)
• Réglages de gain et de qualité du signal numérique
• Téléalimentation 12 V automatique pour antenne
amplifiée ou Patch
• Montage sur rail DIN
• Connecteurs F.
1 entrée / 4 sorties - 4 x 27 dB
828664
828664
828666
1 entrée / 6 sorties - 6 x 24 dB
828666
Amplificateur TNT - Gain 27 dB - 4 sorties montage sur rail DIN
Amplificateur TNT - Gain 24 dB - 6 sorties montage sur rail DIN
www.tonna.com
15
La réception Qualité PRO
TONNA : industriel français depuis plus de 50 ans
Logistique (stock, SAV, expéditions) dans l’Aube
Siège social à Reims
Centre de R&D et usine
électronique en Moselle
Assistance commerciale en charge de la gestion des commandes
du lundi au vendredi de 9 h 00 à 17 h 00
Tél. : +33 (0)3 26 05 50 30
Passez vos commandes par télécopie au : + 33 (0)3 26 05 50 80
ou par e-mail : [email protected]
Région Parisienne
Agence commerciale de Vitry sur Seine
97/99, quai Jules Guesde Locaparc • 94400 VITRY SUR SEINE
Tél. : +33 (0)1 43 91 00 02 / Fax : +33 (0)1 43 91 00 07
11
oui
oui
allo
allo
1
Télévision Individuelle
1
La sécurité innovante
1
1
1
1
1
1
• Portier collectif & Contrôle d’accès
• Colective door-phone & Access control
Catalogue / Catalog
• Satellite
• Terrestre
• Fixation
• Distribution TV
• Accessoires TV
Catalogue 2013
La réception Qualité Pro
TV collective
TONNA Electronique
36, avenue Hoche - BP 1026 - 51686 REIMS Cedex 2 - France
Tél : +33 326 05 50 50 - Fax : +33 326 05 50 95
www.tonna.com
TV individuelle
2014
www.tonna.com
Portier / Sécurité
La réception Qualité PRO
Comm Si : 03 82 88 39 99
COL
COL
Logistique et retour produits S.A.V.
ZA les coteaux Route de Longueperte • 10400 PONT SUR SEINE
Tél. : +33 (0)3.25.21.66.86 / Fax : +33 (0)3.25.21.60.35
• Document non contractuel. Doc. livretcoffrets – Ver. 04/14
Bureau d’Etudes TV & Assistance Technique
Tél. : +33 (0)3 26 05 28 20 ou 28 32 / Fax : +33 (0)3 26 05 28 18
Bureau d’Etudes Réseau & Collectivités
Tél. : +33 (0)3 26 05 50 51 / Fax : +33 (0)3 26 05 50 95
