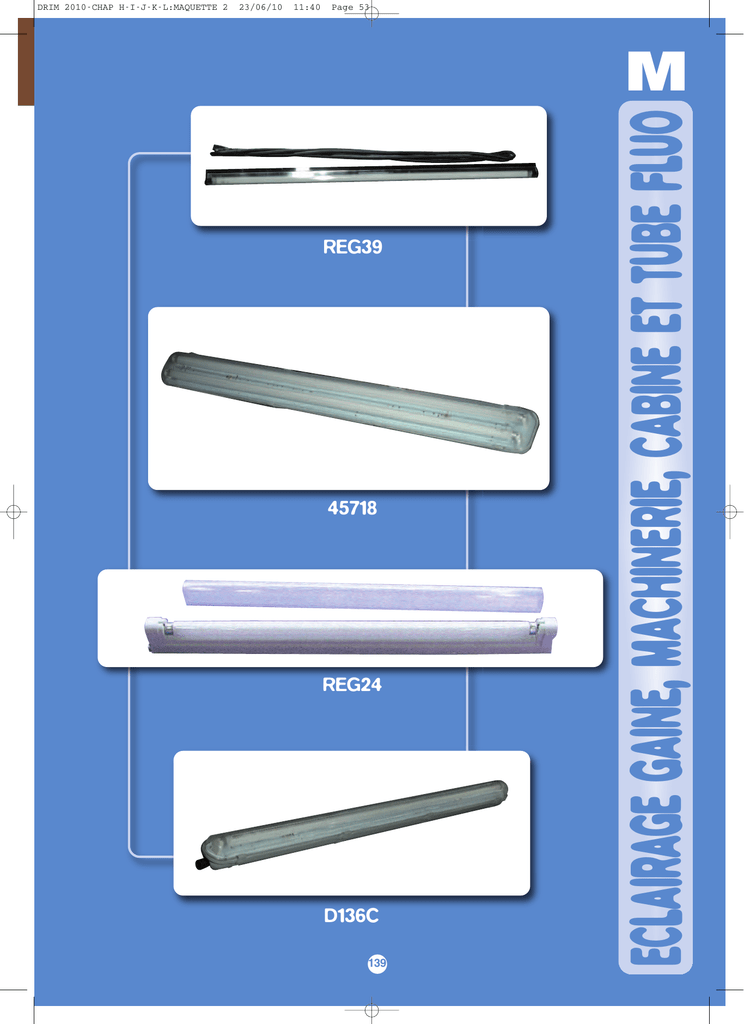

ECLAIRAGE GAINE, MACHINERIE, CABINE ET TUBE FLUO

23/06/10
11:40
Page 53
M
REG39
45718
REG24
D136C
139
ECLAIRAGE GAINE, MACHINERIE, CABINE ET TUBE FLUO
DRIM 2010-CHAP H-I-J-K-L:MAQUETTE 2
DRIM 2010-CHAP M-N-O-P:MAQUETTE 2
23/06/10
11:43
Page 1
ECLAIRAGE GAINES 21W et 39W - IP50 - T5
Qualifications ROHS, CE, CEIM
REGLETTE FLUO NOIRE
A ECONOMIE D’ENERGIE
Câble de départ CD7
(HO7RNF2G1,5)
Caractéristiques :
Silencieux
Aucun effet de clignotement “Flicker”
Protection contre l’éblouissement
Etanche à la poussière
Facteur de puissance >= 90%
Starter électronique : “éclairage immédiat”
Double isolation renforcée
(IP50 - IEC598 - EN55015 - UL1598)
Câbles 2 x 1,5 mm2 - H07RNF2x1,5
5 vis et chevilles + 1 collier serre-câbles fournis + 3 fixations câble.
Spécifications techniques de la réglette 21W/T5 (Tube fourni)
Tension d’utilisation 230V AC 50/60Hz
REG21
Plage de tension de 170 à 250V AC
Puissance de sortie 21W-105W lumineux
Dimensions : 880 x 26 x 42 mm
Mise en cascade limitée à 20 réglettes
SAV :
tube fluo 21W/T5 (dim. 849 x 16 mm)……………
TF21
Câble de départ (connecteur femelle)
Longueur 7 m - 2 x 1,5 mm - H07RNF2x1,5
CD7F
Option
Câble pour niveau de 7 m. (mâle/femelle)
CD7F/M
M
EIM
CERTIFIÉ CEn/C
scade
a
c
e
20 réglettese conformité
Certificat demande
sur d
HO7
Les + de la réglette :
IP50, EN81-1/2, EN82-212/312, ROHS, NFC15-100,CE/CEIM
Classe II, protection personne, pas de terre à raccorder,
2 câbles HO72x1,5
F 180° C
Compacte, couleur noire, rapide à installer, fiable, éco énergie, 2 puissances dispos, starter électronique, silencieux,
pas de clignotement, rendement >90 %.
DOUBLE
ISOLATION
Désignation article
Kit réglette fluo 21W + rallonge 3,3m + clips
Tube fluo 21W/T5 – 849x16 (SAV)
Câble de départ (connecteur femelle)
Rallonge de 7 mètres (connec. Mâle/fem.)
Référence
REG21
TF21
CD7F
CD7F/M
Photos et cotes non contractuelles. Dans un souci constant d’amélioration,
notre société se réserve le droit de modifier les caractéristiques des produits.
1 à 49
24
3,2
9,5
9,5
140
Prix Unitaire HT en €
50 à 99 100 à 499 500 et +
22
3,1
9
9
20
3
8,5
8,5
18
2,8
8
8
DRIM 2010-CHAP M-N-O-P:MAQUETTE 2
23/06/10
11:43
Page 2
ECLAIRAGE GAINES 39W – IP50 – T5
Qualifications ROHS, CE, CEIM
Câble de départ CD7
(HO7RNF2G1,5)
Spécifications techniques de la réglette 39W/T5 (Tube fourni)
Tension d’utilisation 230V AC 50/60Hz
Plage de tension de 170 à 250V AC
Puissance de sortie 39W-195W lumineux
REG39
Dimensions : 880 x 26 x 42 mm
Mise en cascade limitée à 15 réglettes
SAV :
tube fluo 39W/T5 (dim. 849 x 16 mm)……………………
TF39
Câble de départ (connecteur femelle)
Longueur 7 m - 2 x 1,5 mm - H07RNF2x1,5
CD7F
Option
Câble pour niveau de 7 m. (mâle/femelle)
Pour la réglette REG39, nous fournissons en plus
2 écrous cage + vis.
Désignation article
Kit réglette fluo 39W + rallonge 3,3m + clips
Tube fluo 39W/T5 – 849x16 (SAV)
Câble de départ (connecteur femelle)
Rallonge de 7 mètres (connec. Mâle/fem.)
Référence
1 à 49
REG39
TF39
CD7F
CD7F/M
26
3,8
9,5
9,5
CD7F/M
Prix Unitaire HT en €
50 à 99 100 à 499 500 et +
24
3,7
9
9
22
3,5
8,5
8,5
19
3,4
8
8
FIXATION DES REGLETTES SUR GAINE GRILLAGEE
M
9mm
Ce kit composé de deux écrous cage et de deux vis permet de
fixer les réglettes REG21 et REG39 sur une gaine grillagée.
Désignation article
Kit de 2 écrous cage + vis
Référence
1à9
KIT/REG39FIX
141
2,70
Prix Unitaire HT en €
10 à 49
50 à 99 100 et +
2,60
2,50
2,40
Photos et cotes non contractuelles. Dans un souci constant d’amélioration,
notre société se réserve le droit de modifier les caractéristiques des produits.
DRIM 2010-CHAP M-N-O-P:MAQUETTE 2
23/06/10
11:43
Page 3
REGLETTE FLUO ETANCHE
“vasque polycarbonate” IP 65
REGLETTE VERSION NON CABLÉE
Réglette livrée sans fluo
Dimensions de la réglette
Lampe
1
1
1
2
2
M
x
x
x
x
x
18W
36W
58W
36W
58W
Facilité de manipulation.
Maintien automatique du diffuseur lors de la
maintenance.
Meilleure tenue aux variations de température.
Sécurité de fonctionnement.
Résistance mécanique renforcée.
Etanchéité parfaite.
Rendement photométrique optimal.
Facilité de montage et d’entretien.
L
l
H
F
Poids
668
1278
1578
1278
1578
97
97
97
147
147
100
100
100
104
104
340
850
850
850
850
1,7
2,5
3,4
3,9
5,4
Désignation article
Référence
Dimension en mm
Réglette pour tubes fluo 18W
Réglette pour tubes fluo 36W
Réglette pour tubes fluo 58W
Réglette pour 2 tubes fluo 2x36W
Réglette pour 2 tubes fluo 2x58W
45715
45716
45717
45718
45719
668(L)x97(l)x100(h)
1278(L)x97(l)x100(h)
1578(L)x97(l)x100(h)
1278(L)x147(l)x104(h)
1578(L)x147(l)x104(h)
Prix Unitaire HT en €
1 à 9 10 à 24 25 à 49 50 et +
24
27
31
33
43
23
26
30
32
42
22
25
29
31
41
20
23
27
29
39
TUBE STANDARD T8 Ø 26 mm.
T8 Luxiline Plus
Durée de vie moyenne : 14 000 h.
Désignation article Référence
Tube 230V - 18W
Tube 230V - 36W
Tube 230V - 58W
01406
01416
01436
Puiss.
(W)
(mm)
Dim.
L
Culot
Flux
(lm)
Dim.
Ø
P.U. HT
du tube en €
25 pièces mini
18
36
58
590
1200
1500
G13
G13
G13
1350
3350
5200
26
26
26
1
1,2
1,4
L’emballage du conditionnement est de 25 pièces - (minimum par commande).
Photos et cotes non contractuelles. Dans un souci constant d’amélioration,
notre société se réserve le droit de modifier les caractéristiques des produits.
142
DRIM 2010-CHAP M-N-O-P:MAQUETTE 2
23/06/10
11:43
Page 4
REGLETTE FLUO ETANCHE AVEC CONNECTION POUR MONTAGE RAPIDE
“vasque polycarbonate” IP 65
ECLAIRAGE GAINE : REGLETTE FLUO IP65
Kit composé de :
- d’une réglette IP65
- d’un tube 36W
- d’un câble de liaison H07RNF
3x1,5 mm2 en 3m + fixation
- connection entrée/sortie
pour montage en cascade
1 connecteur étanche IP65 3 broches (2 + terre) à chaque
extrémité
Maintien automatique du diffuseur lors de la maintenance
Meilleure tenue aux variations de température
Sécurité de fonctionnement
Résistance mécanique renforcée
Indice de protection : IP65
Facilité de montage et d’entretien
Montage en cascade de 20 réglettes (36 Watts)
Normes : Les luminaires fixes pour lampe fluorescente à
économie d’énergie modèle D236C et D136C sont
conformes aux prescriptions de la norme EN 60598-2-1 :
1988.
La norme EN 60598-1 : 2004 +A1 : 2006 a été prise en considération
Essai de choc : effectué avec une énergie de 1 joule
Montage direct sur une surface inflammable (Max 180°C)
Réglette 1x36 Watts
D136C
+ câble de 3 m
ECLAIRAGE MACHINERIE : REGLETTE FLUO IP65 avec tube T8 (36W)
Réglette 2x36 Watts
CN100 en Câble 3 x 1,5mm2
D236C
Longueur du câble : 10 m.
Utilisable comme câble de départ
pour le D136C
+ câble CN100
CE MODÈLE N'EST PAS CASCADABLE
Référence
Puissance
L mm
W mm
H mm
LF mm
D136C
D236C
1X36W
2X36W
1270
1270
86
136
90
90
900
900
P Kg
1,8
2,1
1 connecteur étanche
IP65 3 broches (2 + terre)
à une extrémité pour
connexion rapide
M
Nombre clips
8
8
Tension d’utilisation 230VAC, 50HZ
Désignation article
Réglette pour tubes fluo 36 W IP65 avec câble de liaison 3m
Réglette pour 2 tubes fluo 2x36W IP65 avec câble 10m
Câble de départ pour D136C 3x1,5mm2 Longueur 10m
Référence
D136C
D236C
CN100
143
1à5
39
47
13
Prix Unitaire HT en €
6à9
10 à 24
25 et +
37
45
18,5
36
44
17
35
42
16,5
Photos et cotes non contractuelles. Dans un souci constant d’amélioration,
notre société se réserve le droit de modifier les caractéristiques des produits.
DRIM 2010-CHAP M-N-O-P:MAQUETTE 2
23/06/10
11:43
Page 5
ECLAIRAGE CABINE
ECLAIRAGE GAINE
PLANCHER
CONTACT A CORDE “CONCORDE 25”
MACHINERIE
Fixation en
haut de gaine
(sous plancher
machinerie)
Oblong pour vis de 10
Caractéristiques techniques :
Contact : NO / NC.
Puissance des contacts : - 400V AC / 1,8A
- 24V DC / 2,8A
Étanchéité : IP65
Résistance de la corde ‘’Acier’’ gainée jaune fluo : 130 Kg.
Contact à poussoir
(NO-NC)
Câble acier galvanisé
muni d’une gaine PVC
(longueur max. : 25 m
Tige à chape pour
réglage de la tension
du câble
Ce contact à corde est idéalement utilisé pour l’éclairage de
tubes fluo en gaine.
Longueur de gaine : 40 m.
Oblong
pour vis
de 10
FOSSE
Fixation sol
(fond de fosse)
Applications
Atmosphères humides ou poussiéreuses : gaine ascenseurs, parkings, passages souterrains,
industries, ateliers, zones de stockage, etc…, avec risques de chocs élevés ou contraintes particulières de tenue au feu. Pour plus d’informations sur la résistance des matériaux, consultez notre
tableau dans la gamme ‘’Normes’’ en fin de catalogue.
Désignation article
Contact à corde
Référence
1à9
93
CONCORDE 40
Prix Unitaire HT en €
10 à 24
25 à 49
50 et +
89
83
78
ECLAIRAGE DE CABINE AVEC TUBE T5 (24W) :
REG24
(Tube de dimensions réduites)
M
Spécifications techniques de la réglette 24W/T5 (tube fourni) :
Tension d’utilisation : 220V AC 50/60Hz
Plage de tension : de 170 à 250V AC
Puissance de sortie : 23W-115W lumineux
Dimensions : 570 x 26 x 42 mm
IP50 – (IEC598 – EN55015 – UL1598)
CD7F
Câble d’alimentation
Longueur câble : 7 mètres.
Désignation article
Réglette + tube fluo 24W + rallonge 1 m + fixations
Tube fluo 24W/TF24
Option : Câble de 7 mètres
Référence
25
3,20
9,50
REG24
TF24
CD7F
Photos et cotes non contractuelles. Dans un souci constant d’amélioration,
notre société se réserve le droit de modifier les caractéristiques des produits.
1à9
144
Prix Unitaire HT en €
10 à 24
25 à 99 100 et +
22
3,10
9
20
3
8,50
19
2,80
8
