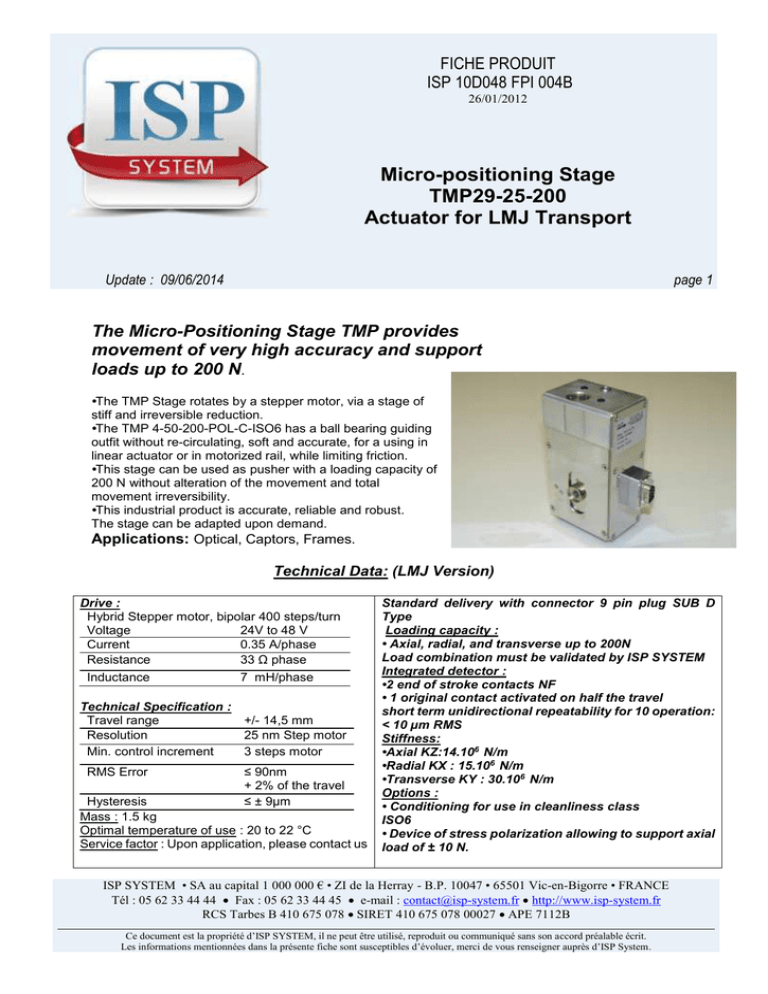

FICHE PRODUIT
ISP 10D048 FPI 004B
26/01/2012
Micro-positioning Stage
TMP29-25-200
Actuator for LMJ Transport
Update : 09/06/2014
page 1
The Micro-Positioning Stage TMP provides
movement of very high accuracy and support
loads up to 200 N.
•The TMP Stage rotates by a stepper motor, via a stage of
stiff and irreversible reduction.
•The TMP 4-50-200-POL-C-ISO6 has a ball bearing guiding
outfit without re-circulating, soft and accurate, for a using in
linear actuator or in motorized rail, while limiting friction.
•This stage can be used as pusher with a loading capacity of
200 N without alteration of the movement and total
movement irreversibility.
•This industrial product is accurate, reliable and robust.
The stage can be adapted upon demand.
Applications: Optical, Captors, Frames.
Technical Data: (LMJ Version)
Drive :
Hybrid Stepper motor, bipolar 400 steps/turn
Voltage
24V to 48 V
Current
0.35 A/phase
Resistance
33 Ω phase
Inductance
Technical Specification :
Travel range
Resolution
Min. control increment
RMS Error
7 mH/phase
+/- 14,5 mm
25 nm Step motor
3 steps motor
≤ 90nm
+ 2% of the travel
≤ ± 9μm
Hysteresis
Mass : 1.5 kg
Optimal temperature of use : 20 to 22 °C
Service factor : Upon application, please contact us
Standard delivery with connector 9 pin plug SUB D
Type
Loading capacity :
• Axial, radial, and transverse up to 200N
Load combination must be validated by ISP SYSTEM
Integrated detector :
•2 end of stroke contacts NF
• 1 original contact activated on half the travel
short term unidirectional repeatability for 10 operation:
< 10 µm RMS
Stiffness:
•Axial KZ:14.106 N/m
•Radial KX : 15.106 N/m
•Transverse KY : 30.106 N/m
Options :
• Conditioning for use in cleanliness class
ISO6
• Device of stress polarization allowing to support axial
load of ± 10 N.
ISP SYSTEM • SA au capital 1 000 000 € • ZI de la Herray - B.P. 10047 • 65501 Vic-en-Bigorre • FRANCE
Tél : 05 62 33 44 44  Fax : 05 62 33 44 45  e-mail : [email protected]  http://www.isp-system.fr
RCS Tarbes B 410 675 078  SIRET 410 675 078 00027  APE 7112B
Ce document est la propriété d’ISP SYSTEM, il ne peut être utilisé, reproduit ou communiqué sans son accord préalable écrit.
Les informations mentionnées dans la présente fiche sont susceptibles d’évoluer, merci de vous renseigner auprès d’ISP System.
FICHE PRODUIT
ISP 10D048 FPI 004B
26/01/2012
Micro-positioning Stage
TMP29-25-200
Actuator for LMJ Transport
Update : 09/06/2014
page 2
Dimensions
ISP SYSTEM • SA au capital 1 000 000 € • ZI de la Herray - B.P. 10047 • 65501 Vic-en-Bigorre • FRANCE
Tél : 05 62 33 44 44  Fax : 05 62 33 44 45  e-mail : [email protected]  http://www.isp-system.fr
RCS Tarbes B 410 675 078  SIRET 410 675 078 00027  APE 7112B
Ce document est la propriété d’ISP SYSTEM, il ne peut être utilisé, reproduit ou communiqué sans son accord préalable écrit.
Les informations mentionnées dans la présente fiche sont susceptibles d’évoluer, merci de vous renseigner auprès d’ISP System.
FICHE PRODUIT
ISP 10D048 FPI 004B
26/01/2012
Micro-positioning Stage
TMP29-25-200
Actuator for LMJ Transport
Update : 09/06/2014
page 3
Wiring of the actuator
N°
1
2
3
4
5
6
7
8
9
Ref Signal
Motor 1 A+
Motor 1 AMotor 1 B+
Motor 1 BMotor 1 BL
Motor 1 CC
Motor 1 OR
Motor 1 FCMotor 1 FC+
Connexion
Phase A+
Phase APhase B+
Phase BLinked to the TMP mechanical Mass
Common Contact
Original Contact
Contact Limit Switch Contact Limit Switch +
Environmental condition
Characteristic
Unit
Temperature
Hygrometry
Cleanliness Class
Pressure
°C
% Hr
Mbar
On Exploitation
On mounting
And integration
21 ± 0.5
40 - 60
On Storage
18 -25
40 - 65
ISO6
Atmospheric pressure
