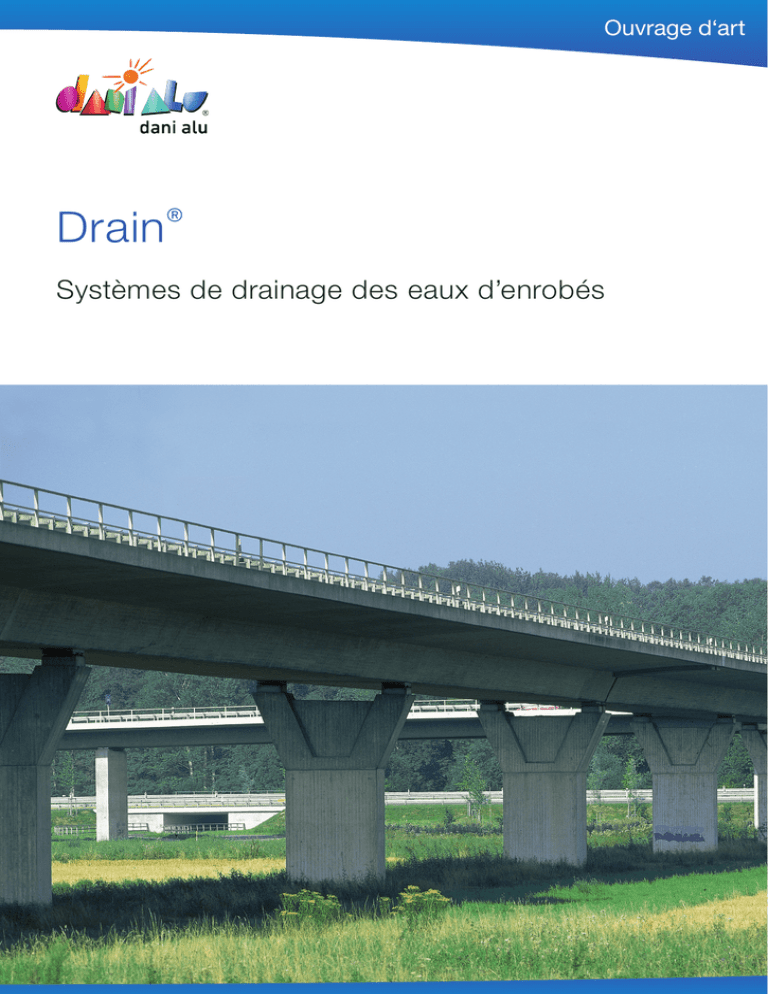

Drain - dani alu
Ouvrage d‘art
Drain®
Systèmes de drainage des eaux d’enrobés
© Ville de Marseille
Références chantiers
© CEVM Eiffage/Foster&partners/D. Jamme
Port de Marseille (13)
Viaduc de Millau (12)
2
Retrouvez ce
produit sur le site
www.danialu.com
ou avec ce code Qr.
Présentation du système
Fonction
Pourquoi un drain d‘écoulement ?
Pour assurer la sécurité des usagers et améliorer la pérennité
des structures, les eaux de pluie et de ruissellement doivent être
évacuées rapidement et efficacement du dessus du tablier d‘un pont.
Le drain d‘écoulement est un élément important dans l‘évacuation
des eaux pour les ouvrages d‘art dont la surface de roulement est
constituée d‘enrobés drainants.
On peut doubler la capacité d‘écoulement en mettant deux drains côte
à côte.
Où s‘adresser pour obtenir le guide technique nécessaire à la mise en
œuvre des drains ?
Les conditions d‘utilisation de ces drains sont traitées dans le guide
technique du SETRA, ASSAINISSEMENT DES PONTS ROUTES.
Evacuation des eaux, perrés, drainage, corniches-caniveaux... de juin
1989“ (réf. F8940), que nous vous recommandons de vous procurer
en vous adressant à :
Caractéristiques techniques
Quel type de drain utiliser ?
En France, deux types de drains sont couramment utilisés :
• Drain alu
• Drain spirale inox
Prescription
Les revêtements hydrocarbonés couramment utilisés sur les ponts à
support en béton de ciment sont perméables, aussi l‘eau a tendance
à s‘accumuler et à cheminer à l‘interface étanchéité/couche de
roulement car elle est bloquée par la présence de la chape. Cette
présence d‘eau est d‘une part préjudiciable à la tenue des enrobés
(désenrobage en présence d‘eau, etc.) et d‘autre part, il existe
un risque d‘atteindre la structure à la suite d‘un défaut local de
l‘étanchéité. Il est donc souhaitable de l‘évacuer le plus rapidement
possible, notamment en mettant en place un drainage systématique
du revêtement qui comprend :
• des drains transversaux par rapport au trafic
SERVICE D‘ETUDES TECHNIQUES DES ROUTES ET AUTOROUTES
Centre des Techniques d‘Ouvrages d‘Art
Bureau des ventes
46, avenue Aristide Briand
B.P. 100
92223 Bagneux Cedex
France
Téléphone : 01 46 11 31 31
Télécopie : 01 46 11 31 69
• des drains longitudinaux
Drain alu
Drain spirale inox
Système breveté. Marque et modèles déposés.
Modifications réservées.
Les exemples d‘utilisation sont donnés à titre indicatif.
Dans le catalogue, toutes les mesures sont données en mm.
3
Drain® alu
15
Dra
Le drain alu existe en 3 dimensions standard :
15 x 30 mm
20 x 40 mm
30 x 50 mm
lu
in a
30
15/
30
Le système peut être posé à plat ou sur champ.
Les éléments sont livrés en longueurs
standard de 3000 mm. Ils sont reliés entre eux
à l‘aide de pièces de raccordement standard
ou sur mesure.
20
D ra
in
40
20/
u
l
a
40
Rainures
d’écoulement
3 mm
55
30
D ra
50
4
lu
in a
50
30/
Exemple
d’utilisation
Drain alu 20/40 sur plat
Ech. 1/1
Accessoires pour drain alu
1 Fourreau de ­jonction
2 Angle à plat
3 Pièce en T à plat
1
2
5
3
4
1
2
3
4
5
Drain alu 20/40
Rainures d’écoulement
Support
Bordure
Enrobé
Les accessoires suivants sont adaptés à
une mise en œuvre sur champ :
4 Angle sur champ
5 Pièce en T sur champ
1
2
Exemple
d’utilisation
Drain alu 30/50 sur champ
Ech. 1/1
1
2
5
3
1
2
3
4
5
3
Drain alu 30/50
Rainures d’écoulement
Support
Bordure
Enrobé
4
4
5
5
Drain® spirale inox
Le drain en spirale inox existe en
3 dimensions standard :
Ø 20 mm
Ø 25 mm
Ø 32 mm
Autres dimensions possibles sur demande.
Longueur standard des éléments : 5000 mm.
2 mm
Ø 20
in
Dra
xØ
ino
e
l
a
r
spi
20
2 mm
50 mm
Ø 25
in
Dra
xØ
ino
e
l
a
r
spi
25
2 mm
Le raccordement entre eux des drains se fait
par emboîtement sur une longueur de 50mm.
Ø 32
1
4
2
3
Exemple d’utilisation
Drain spirale inox Ø 20
Ech. 1/1
1 Drain spirale inox Ø 20
2 Support
3 Bordure
4 Enrobé
6
xØ
ino
e
l
pira
in s
a
r
D
32
Texte descriptif
Drain d‘évacuation des eaux d‘enrobés
type Drain® alu
Drain alu à plat
Drain d’évacuation des e aux d’enrobés en aluminium extrudé type Drain alu *
de chez dani alu, tél. 04 78 87 12 48, ou techniquement équivalent. Système comprenant les
profilés en longueurs de 3000 mm, et tous les accessoires de raccordement (fourreau de
jonction, angle, pièce en T).
*Précisez votre choix parmi les modèles à plat suivants :
15 mm x 30 mm à plat 20 mm x 40 mm à plat 30 mm x 50 mm à plat
*Précisez votre choix parmi les modèles sur champ (option) suivants :
Drain alu sur champ (option)
15 mm x 30 mm sur champ 20 mm x 40 mm sur champ 30 mm x 50 mm sur champ
Drain d‘évacuation des eaux d‘enrobés
type Drain® spirale inox
Drain d‘évacuation des eaux d‘enrobés en spirale inox type Drain *
de chez dani alu, tél. 04 78 87 12 48, ou techniquement équivalent (fiche technique de
composition demandée). Les éléments seront reliés entre eux par emboîtement sur 50 mm min.
*Précisez votre choix parmi les modèles suivants :
Ø 20 mm
Ø 25 mm
Ø 32 mm
7
Drain ®
Cachet de l'entreprise
Commande
Demande de prix
(Cochez l‘option souhaitée)
Merci de préciser les informations ci-après.
Date :..
Société (adresse / cachet de l‘entreprise) :..
Interlocuteur : Mme /M.
Téléphone :..
Télécopie :..
Tél. portable :..
Courriel :..
Type de projet
Référence chantier :
neuf
rénovation
Stade du projet
étude
affaire
Adresse de livraison :
Contact sur place :
Quantité
Drain alu
­­© 06/2016 dani alu • Modifications réservées •
Accessoires :
Modèle 15 mm x 30 mm
ml
Modèle 20 mm x 40 mm
ml
Modèle 30 mm x 50 mm
ml
Fourreau
de jonction
unités
Angle à plat
unités
Pièce en T à plat
unités
Angle sur champ
unités
Pièce en T
sur champ
unités
Drain spirale inox
Quantité
Modèle Ø 20 mm
ml
Modèle Ø 25 mm
ml
Modèle Ø 32 mm
ml
dani alu
BP32
PAE Clape Loup
69280 Sainte Consorce
Prix unitaire
Montant
Prix unitaire
Montant
Téléphone : 04 78 87 12 48
Télécopie : 04 78 44 20 83
Courriel : [email protected]
www.danialu.com
