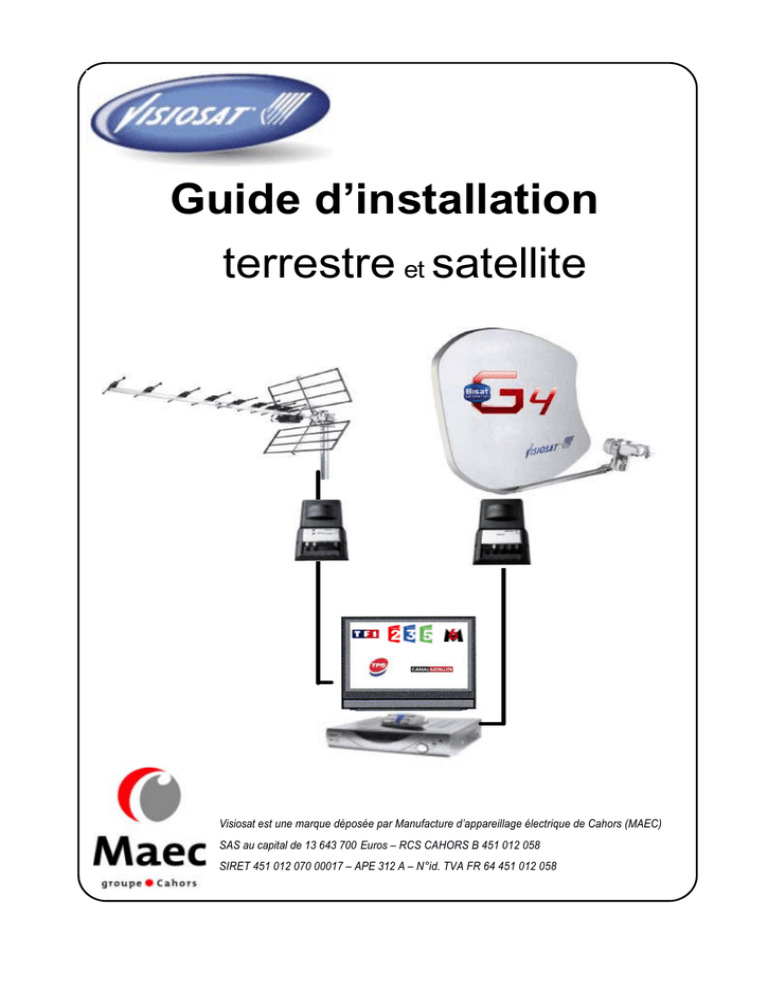

terrestreet satellite Guide d`installation

Guide d’installation
terrestre et satellite
Visiosat est une marque déposée par Manufacture d’appareillage électrique de Cahors (MAEC)
SAS au capital de 13 643 700 Euros – RCS CAHORS B 451 012 058
SIRET 451 012 070 00017 – APE 312 A – N°id. TVA FR 64 451 012 058
SOMMAIRE
Services
Présentation générale
page
page
2
3
Réception satellite
Antennes satellites
Démodulateurs / terminaux satellites
Accessoires
page
page
page
4-5
6
6
Réception terrestre
Antennes terrestres
Accessoires
page
page
7
7
Distribution collective
Station d’amplification terrestre
page
7
page
7
page
8
page
9
page
page
page
page
page
10
11
12
11
13
Réception + amplification du terrestre
page
14
Distribution collective SAT + Hz / 8 prises
page
15
Catalogue
Distribution SAT + Hz (4 à 12 prises)
Schémas d’installations
Réception terrestre
Réception UHF + VHF
Couplage terrestre / SAT
+
Couplage SAT + Hz sur 1 prise
Réception satellite
Réception 1 satellite sur 1 prise
Réception 1 satellite sur 2 prises
Réception 1 satellite sur 3/4 prises
Réception 2 satellites numériques
Réception 3 satellites analogique +numérique
Installations collectives
Visiosat: une marque de MAEC – Groupe CAHORS
Initialement centré sur l'électrotechnique, le Groupe Cahors constitue
aujourd'hui un ensemble industriel cohérent, articulé autour de quatre métiers
principaux :
•distribution / branchement / comptage électricité, gaz, eau
•transformation HTA / BT
•connectique HTA / BT
•électronique de pointe / réception satellite
Ces métiers s'additionnent et permettent au Groupe Cahors d'étudier, de
concevoir en synergie des solutions globales et évolutives, pour optimiser la
distribution des énergies et des fluides.
2
PRESENTATION GENERALE
15 ans de réception satellite
Depuis 1989, Visiosat conçoit et fabrique des matériels de réception de haute qualité. Visiosat
est aujourd'hui une marque de référence sur les marchés français et européens de la réception
individuelle et collective.
Visiosat propose une gamme complète et homogène :
•Antennes en polyester renforcé de fibres de verre : SMC
•Antennes métal (acier et aluminium)
•Antennes hertziennes et leurs accessoires
•Gamme complète pour la distribution collective
•Récepteurs satellite analogiques
•Terminaux satellite numériques
•Accessoires pour la commutation DiSEqC® et divers supports.
La garantie selon Visiosat
Garantie constructeur de 10 ans:
Visiosat s’engage dans le temps en offrant une garantie constructeur de 10 ans sur les
réflecteurs de sa gamme d’antennes SMC (polyester renforcé de fibre de verre)
Garantie de service:
Soucieux d ’apporter un service de grande qualité, Visiosat est organisé pour répondre à tout
type de sollicitation : Service Technique, Hotline, Ingénierie, Service Commercial et Service
Après-Vente, l'ensemble du personnel est mobilisé et a su développer un partenariat étroit
auprès des clients et fournisseurs. Le service apporté aux professionnels du métier de
l’antenne reste l’objectif premier de Visiosat.
Comment réaliser une installation satellite
Emplacement de l’antenne:
Le choix de l’emplacement de l’antenne doit être fait avant la réalisation de
l’installation; les critères de choix sont les suivants:
-Orientation plein SUD: les principaux satellites à recevoir sont au SUD, vérifier
qu’il n’y ai pas d’obstacle devant l’antenne (mur, arbre…)
- La fixation de l’antenne (mât, fixation murale …) doit être parfaitement verticale
Montage de l’antenne:
1- Assembler la monture arrière de l’antenne
2- Assembler le LNB sur son support
3- Assembler le bras sur l’antenne
4 - Fixer le LNB et son support sur le bras
5 - Monter la pièce arrière sur le réflecteur de l’antenne
6 - Monter l’ensemble sur le support d ’antenne
1
Pointage de l’antenne:
Le pointage de l’antenne s ’effectue étape par étape et il est INDISPENSABLE de
respecter l’ordre de ces étapes:
1- Régler l’angle d’élévation sur la pièce arrière (cet angle varie en fonction du
satellite choisi et du lieu de réception). Pour trouver le bon angle vous pouvez
vous référer à la carte d’élévation fournie avec chaque antenne.
2- Orienter l’antenne vers le SUD à l’aide d’une boussole
3- Raccorder le LNB soit au mesureur de champs, soit au POINTE SAT PRO et au
démodulateur satellite (mis sous tension et raccordé au TV)
4- Faire pivoter l’antenne autour du bras jusqu’à obtention de signaux désirés (ou
directement l’image sur le TV); ajuster finement la position.
5- Réajuster si nécessaire l’élévation
6- Serrer correctement toutes les vis de réglages et de fixations.
2–3-4
1
5
2-3
4
3
RECEPTION SATELLITE
Antennes satellites en polyester renforcé de fibre de verre SMC
ANT E65 MS UNI
Recommandée pour la réception de ASTRA 19.2°E et HOTBIRD 13°E
H= 68.2 cm / L =61 cm
Poids (env.) 6 Kg
Équipée de 1 x LNB UNI
Pour 1 prise
(schémas en page 10)
ANT E80 MS UNI
réf. VII0140263
Recommandée pour la réception des chaînes nationales sur le
satellite AtlanticBird 3 (5° Ouest)
H= 81 cm / L =75 cm
Poids (env.) 7 Kg
Équipée de 1 x LNB UNI
Pour 1 prise (schémas en page 10)
Pour 2 prises (schémas en page 11)
Pour 3-4 prises (schémas en page 12)
réf. VII0140408
ANT E100 MS QUATTRO
Recommandée pour réaliser des installations collectives
H= 103 cm / L =90 cm
Poids (env.) 9 Kg
Équipée de 1 x LNB QUATTRO
(collectif)
IAL
C
E
SP ECTIF
L
COL
réf. VII0140828
LNBs / Convertisseurs de fréquence
Les antennes satellites peuvent
être équipées avec des LNBs à
plusieurs sorties pour réaliser
des installations sur plusieurs
prises
1 sorties
LNB SINGLE- 1 sortie
(schémas en page 10)
2 sorties
LNB TWIN- 2 sorties
(schémas en page 11)
réf. VII0914451
réf. VII0914313
2 à 4 prises satellites
3/4 sorties
4
(schémas en page 12)
LNB QUAD- 4 sorties
réf. VII0914462
RECEPTION SATELLITE
satellites en polyester renforcé de fibre de verre SMC
multi-réception
La gamme BISAT GENERATION permet de recevoir avec une seule antenne une multitude de
satellites; suivant le type G2, G3 ou G4 vous aurez accès au meilleur de l’offre satellite française.
pour recevoir 100% du numérique français sur Astra 19.2°E et Hotbird 13°E
pour recevoir 100% du numérique français sur Astra 19.2°E et Hotbird 13°E
+ les internationales sur Astra 28.2°E
pour recevoir 100% du numérique français sur Astra 19.2°E et Hotbird 13°E
+ les chaînes françaises en analogique en clair sur AtlanticBird 3 (5°Ouest)
BISAT G4
L’antenne BISAT G4 permet de recevoir 100 % chaînes numériques
sur Hotbird 13° et Astra 19.2° + les chaînes généralistes
françaises analogiques en clair sur Atlantic Bird 3.
réf. VII0140840
Exemple application:
(schémas en page 13)
H= 64 cm / L =75 cm
Poids (env.) 6.5 Kg
Équipée de 3 x LNB UNI
Boussole de pointage avec beeper intégré
POINTE’S@T PRO
Le POINTE’S@T® PRO permet d’affiner le pointage de toute antenne
parabolique en toute simplicité grâce à son Bippeur intégré.
Composition : Boussole avec principaux satellites repérés
Bippeur avec oreillette • Patte de fixation avec adhésif repositionnable
Liste des réglages d'élévation
réf. VII0914478
5
RECEPTION SATELLITE
Démodulateurs analogiques et terminaux numériques
DV160
Le DV160 permet de recevoir 100% des chaînes satellites analogiques
démodulateur analogique
450 canaux / 1 entrée antenne / 3 prises péritel / Affichage sur face avant (OSG)
Affichage des menus sur l’écran du téléviseur (OSD) / DiSEqC®1.0/ 2 RCA audio /
Décodage C+ en stéréo
réf. VII0914470
TVS4500D
Permet de recevoir les chaînes satellites Numériques
terminal numérique Free To Air
en clair
(Exemple:ARTE, TV5, EUROSPORT, RTBF, RTPI, Radios en numériques…)
4500 canaux / Listes favorites / DiSEqC® 1.2 et 1.0 / Recherche automatique des
chaînes / Guide de programme / Multi langue audio Télétexte et sous titres / 1 sortie
audio numérique (optique) / 1 entrée antenne + 1 sortie «loopthrough»
réf. VII0914476
Commutateurs DiSEqC® 1.0
IP43
VCOM201:
VCOM301:
VCOM401:
2 entrées SAT
réf. VII0914321
3 entrées SAT
réf. VII0914467
4 entrées SAT
réf. VII0914322
Les commutateurs VCOM permettent
de commuter entre 2/3 ou 4
satellites avec un démodulateur (ou
terminal) satellite
Accessoires de raccordement
Coupleur SAT / Hz
1 entr ée SAT / 1 entrée Hz 1 sortie SAT+HZ
conditionnement :5 / boîte
réf. VI0914097
Connecteur F à sertir
réf. VII0144243
Prise SAT / Hz / FM
1 sortie SAT (avec passage DC)
+ 1 sortie Hz + 1 sortie FM
livrée avec socle
Connecteur F à compression
réf. VII0144231
réf. VII0144342
Câble coaxial 17patc
bobine de 200m / pertes: 17dB à 800MHz
Utilisation extérieure
réf. VII0144237
100 %Étanche
Dénudeur de câble
Utilisation intérieure
réf. VII0144283
réf. VII0144236
Cordon péritel / péritel
1.5m / mâle-mâle
21 broches
réf. VII0914022
Pince à sertir
réf. VII0144262
Fiche IEC 6.54mm
mâle
réf. VII0144257
femelle
réf. VII0144258
Connecteur F à visser (SAT)
réf. VII0914287
6
Pince à compression
réf. VII0144345
RECEPTION TERRESTRE
Antennes hertziennes
VTU27:
TEL
E
NU VISI
ME
O
TER RIQU N
RES
E
TRE
antenne pour la réception des chaînes TF1, France 2/3/5, ARTE,M6
27 éléments / canaux 21-69 / Gain: 14dB
Longueur de l’antenne = 1015 mm / Poids: 1.2Kg
réf. VII0144300
VTU44:
Raccordement à fiche F (incluse)
antenne pour la réception DIFFICILE des chaînes TF1, France 2/3/5, ARTE,M6
44 éléments / canaux 21-69 / Gain: 15.5dB
Longueur de l’antenne = 1090 mm / Poids:2Kg
réf. VII0144301
VTV04:
TEL
E
NU VISI
ME
O
TER RIQU N
RES
E
TRE
Raccordement à fiche F (incluse)
antenne VHF pour la réception de CANAL+
4 éléments / canaux 5-12 / Gain: 6.5dB
Longueur de l’antenne = 600 mm / Poids:1Kg
réf. VII0144308
Coupleurs
Raccordement borne et pontet
Kit Pré-amplificateurs + alimentation
VCO502
VCO503
VKA200
VKA300
réf. VII0144310
réf. VII0144311
réf. VII0144313
réf. VII0144314
2 entrées
VHF/FM
UHF
Perte: -1dB
3 entrées
VHF/FM
UHF1
UHF2
Perte: -1dB
IP43
3 entrées
VHF/FM
Gain: 13 à 28 dB
UHF1
Gain: 15 à 35 dB
UHF
Gain: 15 à 35 dB
2 entrées
VHF / FM
ON
ISI E
V
Gain: 13 à 28 dB
E
U
L
Q
E
T
RI RE UHF
E
M
NU REST
Gain: 15 à 35 dB
TER
IP43
Alimentation secteur 220 Vac
Alimentation DC 24V
Raccordement à fiche F (non incluse)
Raccordement à fiche F (non incluse)
ON
ISI E
V
E
U
TEL ERIQ E
R
M
T
U
N
ES
R
R
TE
réf. VII0144330
Alimentation
DISTRIBUTION COLLECTIVE
VISIOdata
La station d'amplification
terrestre VISIOdata à été
spécialement développée pour
sélectionner, filtrer et amplifier
les signaux terrestres
analogiques et numériques
quelque soit l'endroit de
réception.
compacte programmateur
intégré alimentation séparée
fort niveau d'entrée fort
niveau de sortie amplification
sélective 10 canaux différents 6 entrées sortie test
Alimentation secteur 220 Vac
Alimentation DC 24V
réf. VII0144293
La gamme des VISIOSWITCHS permet de réaliser des
installations collectives satellite + terrestre de 4 à 12 prises.
alimentation intégrée
fort niveau de sortie
8 entrées SAT
1 entrée Hz
4 à 12 sorties
réf. VII0144320
réf. VII0144321
réf. VII0144322
réf. VII0144323
réf. VII0144324
4 sorties
6 sorties
8 sorties
10 sorties
12 sorties
7
Réception terrestre + AMPLIFICATION - Chaînes nationales - CANAL+
VTV04
VII0144308
VTU27
VII0144300
VKA200
VII0144313
220 Vac
TV1
TV
FM
Prise Hz / FM
VII0144230
TV2
TV
FM
Accessoires:
Connecteurs F Q=5
Fiche IEC
Q=4
Câble: 17vatc (longueur à définir)
8
Faîtes vos demandes de devis directement
[email protected]
Fax: 05 65 35 82 52
Couplage antenne satellite avec antenne hertzienne pour 1 prise
ASTRA 19°E
Ou
HOTBIRD 13°E
VTV04
VII0144308
ANT E80 MS UNI
VII0140408
VTU27
VII0144300
VKA200
VII0144313
220 Vac
TV
SAT
IN/OUT
Coupleur SAT / Hz
VII0914097
TV1
*ou
TV2
*
Prise Hz / FM
VII0144231
SAT
TV
FM
TVS4500D
VII0914476
220 Vac
Accessoires:
Connecteurs F Q=12
Fiche IEC
Q=3
Cordon péritel Q=1
Câble: 17vatc (longueur à définir)
* Sous réserve d’un abonnement à l’une des offres + la location d’un terminal numérique adapté
9
Réception chaînes analogiques ou numériques sur 1 satellite pour 1 prise
ATLANTIC BIRD3 (5°Ouest)
ANT E80 MS UNI
VII0140408
SAT
TV
FM
Prise Hz / FM
VII0144231
Magnétoscope
220 Vac
220 Vac
10
TVS4500D
VII0914476
DV160
VII0914470
Accessoires:
Connecteurs F Q=5
Fiche IEC
Q=2
Cordon péritel Q=3
Câble: 17vatc (longueur à définir)
Réception chaînes analogiques ou numériques sur 1 satellite pour 2 prises
ANT E80 MS UNI
VII0140408
LNB TWIN
VII00914313
Accessoires:
Connecteurs F Q=10
Fiche IEC
Q=4
Cordon péritel Q=4
Câble: 17vatc (longueur à définir)
Prise Hz / FM
VII0144231
TV1
TV2
SAT
*ou
*
TV
220 Vac
220 Vac
FM
TVS4500D
VII0914476
DV160
VII0914470
SAT
*ou
*
TV
FM
220 Vac
220 Vac
* Sous réserve d’un abonnement à l’une des offres + la location d’un terminal numérique adapté
11
Réception chaînes analogiques ou numériques sur 1 satellite pour 3/4 prises
ANT E80 MS UNI
VII0140408
LNB QUAD
VII00914462
SAT
TV
FM
SAT
TV
TVS4500D
VII0914476
Prise Hz / FM
VII0144231
FM
220 Vac
SAT
TV
DV160
VII0914470
FM
220 Vac
SAT
TV
Accessoires:
Connecteurs F Q=12
Cordon péritel Q=4
Câble: 17vatc (longueur à définir)
12
FM
220 Vac
220 Vac
Réception chaînes numériques + analogiques sur 3 satellites pour 1 prise
ASTRA 19°E
HOTBIRD 13°E
BISAT G4
VII0140840
ATLANTIC BIRD3 (5°Ouest)
Commutateur
VCOM301
VII0914467
SAT
*ou
*
TV
220 Vac
220 Vac
TVS4500D
VII0914476
DV160
VII0914470
FM
Prise Hz / FM
VII0144231
Accessoires:
Connecteurs F Q=11
Fiche IEC
Q=2
Cordon péritel Q=2
Câble: 17vatc (longueur à définir)
* Sous réserve d’un abonnement à l’une des offres + la location d’un terminal numérique adapté
13
Réception , amplification des chaînes terrestres
VTU27
VII0144300
VTU27
VII0144300
VTV04
VII0144308
24v
B I-II
B III
24v
VHF-UHF
24v
UHF1
24v
UHF2
UHF3
GND
1 2
3 4
5 6 7
Amplificateurs sélectifs UHF /
F (MHz) 47-108
G(dB)
Att.
(dB)
174-240
47-240 + 470-862 470-862
8 9 10
UHF Clusters
470-862
470-862
35
40
40
55
55
55
20
20
20
30
30
30
VISIOdata
VII0144330
VISIODATA
ON
ISI E
V
E
U
TEL ERIQ E
R
M
NU REST
R
TE
Station terrestre programmable
MATV centrale
88
Canal de fin
Stop c h a n n e l
Canal de départ
Start channel
Gain manuel
Manual level
Gain auto
Auto l e v e l
Entrée DATA
Data Import
Sélection entrée
Select filter
Répartition UHF
Split UHF
IN
Quitter
Exit
DATA
Terrestre
N umérique
Télévision
+
18V / 800mA
TE
S
/
O
18V / 800mA
(-30dB)
Sortie
14
Faîtes vos demandes de devis directement
[email protected]
Fax: 05 65 35 82 52
Exemple d’installation collective satellite + terrestre sur 8 prises
ANT E80 MS QUATTRO
VII0140828
ASTRA
19°
VTU27
VII0144300
HOT BIRD
13°
VTU27
VII0144300
VTV04
VII0144308
24v
B I-I I
B III
24v
VHF-UHF
24v
UHF1
24v
UHF2
UHF3
GND
1 2
3 4 5 6 7 8 9 10
Amplificateurs sélectifs UHF / UHF Clusters
F ( MHz ) 47-1 08
174-240 47-240 + 470-862 470-862
470-862
470-862
G(dB)
35
40
40
55
55
55
Att.
(dB)
20
20
20
30
30
30
VISIODATA
Station terrestre programmable
MATV centrale
88
Canal de fin
Stop channel
Canal de départ
Start channel
Gainmanuel
Manual level
Gain auto
Auto level
Entrée DATA
Data Import
Sélectionentrée
Select filter
Répartition UHF
Split UHF
IN
Quitter
Exit
DATA
T
TN
errestre
umérique
élévision
+
18V / 800mA
S
/O
TE
(-30dB)
18V / 800mA
VISIOSWITCH 9*8
VII0144322
220 V
SAT
TV
FM
SAT
TV
FM
SAT
TV
FM
SAT
TV
FM
VISIOdata
VII0144330
SAT
TV
FM
SAT
TV
FM
SAT
TV
FM
SAT
TV
FM
Prise Hz / FM
VII0144231
Accessoires:
Connecteurs F Q=32
Câble: 17vatc (longueur à définir)
Faîtes vos demandes de devis directement
[email protected]
Fax: 05 65 35 82 52
15
Assistance technique Visiosat
Tél: 05 65 35 82 20
Fax: 05 65 35 82 52
Support technique
Retrouvez toutes les fiches techniques de ces produits ainsi que toutes les
nouveautés et de nombreux outils pour réaliser vos offres sur
http://www.visiosat.com
Accédez directement à votre espace PRO
http://www.visiosat.com/sommaire/espace_pro
Code d’accès:
Login:
visio
elec
Faîtes vos demandes de devis directement
[email protected]
Fax: 05 65 35 82 52
