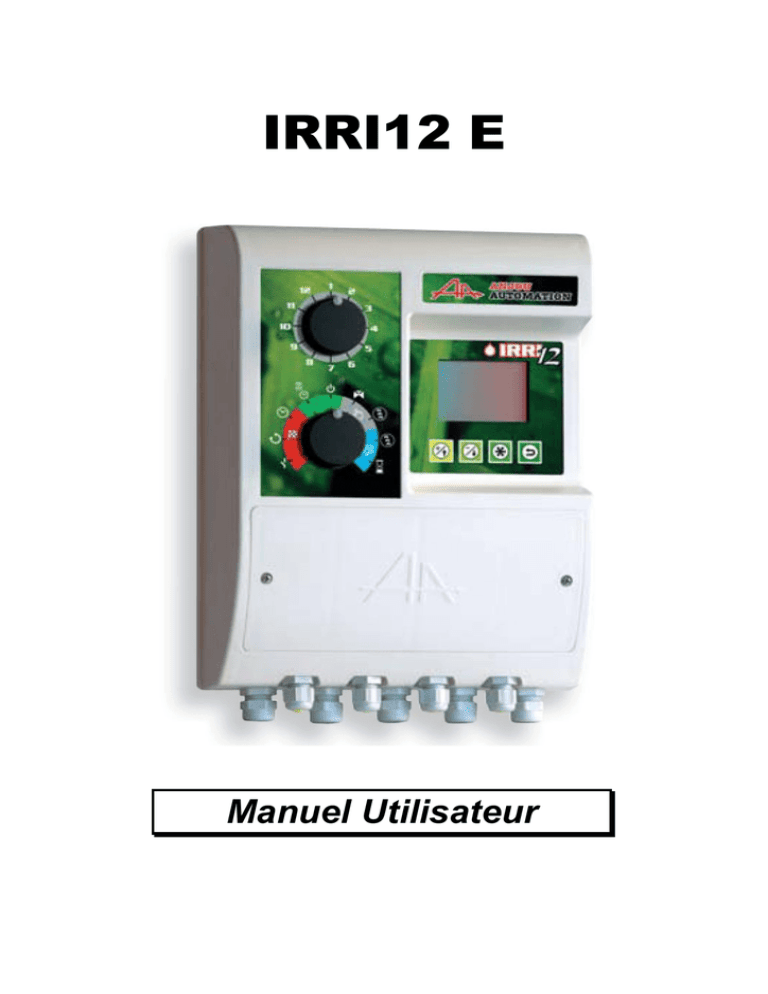

IRRI12 E
Manuel Utilisateur
IRRI12 E – Manuel utilisateur
11.. PRINCIPES DE FONCTIONNEMENT
1.1. Fonctionnalités
Le programmateur IRRI12 est destiné à la conduite de l’arrosage en serres ou en plein champs.
Caractéristiques communes à toutes les versions d’IRRI12
- 12 EV de base extensible à 48 (3 fois 12 EV).
- Mise en veille de l’appareil.
- Commande d’un relais pompe ou moteur.
- 1 entrée pause (TOR1) pour suspendre les arrosages.
- Gestion manuelle et indépendante pour chaque EV : Marche/ Arrêt avec possibilité d’ajuster le
temps de marche manuel.
- Démarrage manuel d’un groupe.
- Temps indépendant par vanne
- Réglage des temps de vanne à la seconde.
Caractéristiques spécifiques à la version IRRI12E
- 6 groupes d’arrosage.
- Programmation séquentielle.
- Gestion d’un Solarimètre (ANA1)
- Gestion de 1 entrée analogique (ANA2)
- Gestion de 1 entrée contact sec (TOR2)
- Plusieurs modes de démarrage actif par groupe à la fois
o Heure Fixe (HFX).
 10 départs
o Cyclique (CYC).
 Heure départ CYC.
 Heure Fin CYC.
 Temps entre 2 départs.
o Calendrier (CAL).
 10 heures de départ CAL.
 10 dates de départ CAL
o Solarimètre (SOL).
 Heure départ SOL.
 Heure Fin SOL.
 Consigne de cumul d’ensoleillement.
 Raz du cumul à minuit
o Analogique (ANA).
 Heure départ ANA.
 Heure fin ANA.
 Temps minimum entre 2 départs
 Consigne pour démarrage.
o Contact sec (CTC).
 Heure départ CTC.
 Heure fin CTC.
 Temps minimum entre 2 départs.
Version 2.x – Février 2013 – Page 2
Sécurité (SEC)
 Heure départ SEC.
 Heure fin SEC.
 Temps maximum entre 2 départs.
Gestion des jours (Jours fixes ou Cyclique Jour).
Interaction entre les arrosages.
Historique des 7 derniers jours.
o
-
1.2. Notions de groupes et de stations
La programmation de l’IRRI12 fait appel aux notions de groupe. Le paragraphe suivant explique cette
notion.
Un réseau hydraulique comprend une pompe et des électrovannes commandées par l’IRRI12 afin
d’arroser des secteurs.
Secteur 1
Secteur 2
Pompe
Secteur 3
Secteur 4
Secteur 5
Secteur 6
Secteur 7
Secteur 8
Secteur 9
Secteur 10
Secteur 11
Secteur 12
Chaque secteur est défini par le type de culture, la technologie d’arrosage (aspersion, goutte à
goutte…).
L’IRRI12 donne la possibilité de classer les secteurs, donc les électrovannes sous forme de groupe en
fonction du type de culture, des besoins en eau…
Un groupe est une liste de paramètres qui va caractériser un arrosage. Cette liste comprend
principalement
 Une liste de vannes à enclencher avec des temps différents.
 Une liste de type de déclenchement (Démarrage) en fonction d’heures prédéfinies ou
d’informations extérieures (Capteur…).
Exemple : Les vannes suivantes sont programmées séquentiellement dans le groupe 1 :
Vanne 1
Vanne 2
Vanne 3
1 mn
2 mn
3 mn
Le groupe est programmé pour démarrer tous les jours :
Heure 1
Heure 2
Heure 3
08h00
10h00
12h00
Tous les jours aux heures programmées, le groupe 1 va effectuer la séquence de vannes
paramétrées.
Les contraintes hydrauliques des réseaux, les différents types de culture imposent que les groupes ne
soit pas en arrosage en même temps mais les uns à la suite des autres. Pour cela, l’IRRI12 possède
une file d’attente.
Exemple :
Groupe 1
Vanne 1
Vanne 2
Vanne 3
1 mn
2 mn
3 mn
Heure 1
Heure 2
Heure 3
08h00
10h00
12h00
2 mn
2 mn
2 mn
Heure 1
Heure 2
Heure 3
08h00
11h00
14h00
Groupe 2
Vanne 4
Vanne 5
Vanne 6
A chaque nouvelle programmation et à minuit l’IRRI12 trie les programmations et construit la file
d’attente.
GR2
14h00
GR1
12h00
GR2
11h00
GR1
10h00
GR2
08h00
GR1
08h00
IRRI12
Attente arrosage
File d’attente
Lorsque l’horaire d’un arrosage arrive, l’IRRI12 lance celui-ci avec les paramètres du groupe concerné
et le sort de la file d’attente.
Si deux groupes sont programmés à la même heure, l’IRRI12 démarre prioritairement le groupe qui a
le plus petit numéro.
Les files d’attente concernent uniquement les démarrages de groupe en mode horaire « Heure fixe
(HFX) », « Cyclique (CYC)», « Calendrier (CAL)», Manuel (MAN). Les heures de ces démarrages sont
connues à l’avance.
Pour les modes de démarrage basés sur les conditions extérieures, « Contact sec (CTC)», Entrée
analogique (ANA), « Solarimètre (SOL) », « Sécurité SEC », si les conditions sont réunies, les
arrosages sont démarrés des qu’un arrosage se termine. Ces types de démarrage sont prioritaires.
1.3.
Les démarrages
1.3.1.
Généralité
Chaque groupe dispose de plusieurs modes de démarrage.
Les modes de démarrage de type programmations horaires
 Heure Fixe (HFX)
 Cyclique (CYC)
 Calendrier (CAL)
Ces modes de démarrage correspondent tous à une heure d’arrosage connue dans la journée. La
station, à minuit, établie en fonction des programmations, la liste des arrosages pour la journée dans
l’ordre des groupes et ensuite dans l’ordre HFX, CYC, CAL.
Les modes de démarrage de type mesure
 Contact sec (CTC)
 Entrée analogique (ANA)
 Solarimètre (SOL)
Ces arrosages dépendent des mesures données par les différents capteurs branchés sur l’IRRI12.
Leurs départs ne sont pas connus à l’avance.
Les modes de démarrage autres :
 Manuel (MAN)
 De sécurité (SEC)
1.3.2.
Heures Fixes (HFX)
Chaque groupe dispose de 10 heures pour les démarrages fixes.
Pour que l’IRRI12 prenne en compte les heures fixes de départ du groupe, le paramètre « Mode
HFX actif » doit être à OUI.
Une heure est active si sa valeur est inférieure ou égale à 23h59. Au-delà, l’IRRI12 affiche NON et le
départ n’est pas actif.
L’IRRI12 ne tient pas compte du temps d’arrosage du groupe dans la programmation des heures
fixes et 2 heures espacées d’un temps inférieur au temps d’arrosage du groupe peuvent être
paramétrées. Le deuxième arrosage ne démarrera effectivement que lorsque le premier sera fini.
1.3.3.
Cyclique (CYC)
Ce mode permet de définir des arrosages périodiques du groupe. Pour que l’IRRI12 prenne en
compte le mode cyclique (CYC) du groupe, le paramètre « Mode CYC actif » doit être à OUI.
Le groupe dispose de 2 périodes d’arrosage cyclique P1 et P2.
L’heure du premier arrosage cyclique du groupe correspond à « Heure de début PX ». Les
démarrages suivant sont tout les « Temps d’écart PX » et cela tant que l’heure de départ est
inférieure à « Heure de fin PX »
Pour annuler une période, l’heure de début et l’heure de fin de la période doivent être égales.
Un temps d’écart entre les départs en mode cyclique égale à 0 n’est pas possible.
1.3.4.
Calendrier (CAL)
Chaque groupe dispose de 10 départs sur le calendrier (CAL). Ce mode permet de définir un arrosage
à date donnée « Date départ CAL n°X » et heure donnée « Heure départ CAL n°X ».
Par défaut, la date du départ est positionnée à la date courante et l’heure à NON, indiquant que le
départ est inactif. Pour le rendre actif, l’heure du départ doit être inférieure ou égale à 23h59.
Une fois l’arrosage terminé, les paramètres de l’arrosage CAL (date et heure) sont repositionnés à
leur valeur par défaut.
1.3.5.
Contact Sec (CTC)
L’IRRI12 dispose d’une entrée TOR (Tout Ou Rien). Le mode contact sec (CTC) permet de démarrer
un groupe sur la présence de l’entrée.
Le paramètre « Mode CTC actif » permet d’activer le mode contact sec du groupe.
Lorsque l’entrée est active et après filtrage, la demande CTC est effective pour le groupe.
Si aucun arrosage n’est en cours et que l’heure courante est comprise entre « Heure de début CTC »
et « Heure de fin CTC », l’arrosage du groupe est déclenché.
Dans tous les cas, et même si la demande est à nouveau présente, le prochain arrosage du groupe
en mode CTC ne se fera que dans « Temps d’écart CTC ».
1.3.6.
Entrée analogique (ANA)
L’IRRI12 dispose d’une entrée analogique. Le mode entrée analogique (ANA) permet de démarrer un
groupe lorsque la valeur de l’entrée analogique est supérieure ou inférieure à un seuil paramétrable.
Le paramètre « Mode ANA actif » permet d’activer le mode ANA du groupe.
Lorsque l’entrée analogique associée au groupe passe :

En dessous de « Seuil d’entrée ANA » dans le cas ou « Type entrée ANA » est égale à
INFERIEURE et après filtrage, la demande ANA est effective pour le groupe.

Au dessus de « Seuil d’entrée ANA » dans le cas ou « Type entrée ANA » est égale à
SUPERIEURE après filtrage, la demande ANA est effective pour le groupe.
Si aucun arrosage n’est en cours et que l’heure courante est comprise entre « Heure de début ANA »
et « Heure de fin ANA », l’arrosage du groupe est déclenché.
Dans tous les cas, et même si la demande est à nouveau présente, le prochain arrosage du groupe
en mode ANA ne se fera que dans « Temps d’écart ANA »
1.3.7.
Solarimètre (SOL)
Si un solarimètre est connecté à l’IRRI12, le groupe peut arroser en fonction d’un cumul
d’ensoleillement (SOL).
Le paramètre « Mode SOL actif » permet d’activer le mode SOL du groupe.
Lorsque le cumul d’ensoleillement du groupe passe au dessus de « Cumul de SOL démarrage » et
que l’heure courante est comprise entre « Heure de début SOL» et «Heure de fin SOL», l’IRRI12
démarre le groupe en mode SOL.
Le cumul du groupe est alors remis à 0. Lorsque le cumul sera à nouveau égal à la consigne, le
groupe pourra à nouveau arroser.
A minuit le cumul du groupe est remis à 0, sauf si le paramètre « Raz cumul SOL à minuit » est à
NON.
1.3.8.
Manuel (MAN)
Le groupe peut être déclenché manuellement (MAN). Si l’IRRI12 est libre, le groupe démarre
immédiatement, sinon la demande est insérée dans la liste des arrosages.
1.3.9.
Sécurité (SEC)
Ce mode d’arrosage (SEC) a pour but de maintenir un apport en eau minimum dans le cas d’un
groupe arrosant en mode ANA, CTC ou SOL.
Le paramètre « Mode SEC actif » permet d’activer le mode SEC du groupe.
Si le groupe n’a pas arrosé depuis « Tps max entre 2 arrosages » et que l’heure courante est
comprise entre « Heure de début SEC» et «Heure de fin SEC», un arrosage de sécurité du groupe
est alors démarré et les temporisations d’écart ANA, CTC et le cumul rayonnement du groupe sont
remis à 0.
1.3.10. Gestion des jours
La gestion des arrosages d’un groupe peut se faire au niveau des jours. Le paramètre « Gestion des
jours » permet de choisir le type de gestion :


JOUR FIXE permet d’interdire l’arrosage certains jours de la semaine
CYCLIQUES permet d’effectuer des arrosages tous les X jours.
22.. UTILISATION DE L’APPAREIL
Pour l’affichage des informations, la navigation dans les différents menus et le réglage des
paramètres, le régulateur dispose de :
 un écran graphique 128x64 pixels
 4 touches :
 2 sélecteurs à 12 positions pour un accès direct aux menus et la sélection rapide des groupes
et des vannes dans les menus.
Ecran
Graphique
2 Sélecteurs
4 Touches
2.1. La navigation grâce aux touches
2.1.1.
Les écrans de démarrage :
Lors de la mise sous tension, le régulateur affiche le type de programmateur ainsi que la version
logicielle.
Exemple :
Type
IRRI12 E
Version
logicielle
Version 1.0

Démarrage..
Note : pendant cette phase de démarrage, il est possible de réinitialiser tous les paramètres en
appuyant simultanément sur les touches et
; l’écran suivant s’affiche :
Initialisation
Démarrage..
des paramètres
effectuée
et la configuration du programmateur :
Groupes
Vannes
Moteurs
Solarimètre
Ent. Analogique
Réseau météo

12
12
1


M
Configuration
Les différents paramètres de configuration de l’IRRI12 affichés sont les suivants :
Libellé à l’écran
Groupes
Vannes
Moteurs
Solarimètre
Ent. Analogique
Réseau météo
2.1.2.
Signification
Nombre de groupes disponibles
Nombre de vannes détectées par l’IRRI12
Nombre de moteurs détectés par l’IRRI12
Solarimètre présent () ou non connecté (-)
Entrée analogique présente () ou non connectée (-)
IRRI12 maître (M) ou esclave (E) sur le réseau météo
Les zones d’écran et les symboles :
Symbole
d’alarme
Zone d’affichage
Groupe 1
Bandeau
d’affichage
Mode HFX Vanne02
Temps 00:00 :30
Station 1
11/01/10 13:37

Symbole de
fonctionnement


La zone d’affichage est utilisée pour visualiser toutes les informations pour la navigation dans
les menus, les messages, la modification des paramètres, …

Le bandeau d’affichage est utilisé pour visualiser la date et l’heure, mais aussi des messages
défilants ou encore des informations lors de la navigation.

Le symbole d’alarme représente, sous forme d’icône, la présence ou non d’une alarme en
cours.



 pas d’alarme
 alarme présente
Le symbole de fonctionnement représente un thermomètre en mouvement, signe d’activité de
l’IRRI12. Lorsque ce dernier est en pause ou à l’arrêt, d’autres symboles peuvent apparaitre :

 Fonctionnement normal

 IRRI12 en pause
 IRRI12 à l’arrêt
2.1.3.
L’écran d’accueil :
Après la phase de démarrage, l’IRRI12 affiche divers écrans en alternance: les arrosages en cours,
l’état des vannes ou de l’IRRI12.
Exemple 1: Pas d’arrosage en cours.
V01:
V02:
V03:
V04:
V05:
V06:
V07:
V08:
V09:
V10:
V11:
V12:
11/01/10 13:37  
Exemple 2: Arrosage en cours.
Groupe 1
Mode HFX Vanne 02
Temps 00:00:30
Station 1
11/01/10 13:37  
V01:
V02:
V03:
V04:
V05:
V06:
V07:
V08:
V09:
V10:
V11:
V12:
11/01/10 13:37  
Exemple 3: IRRI12 à l’arrêt ou en pause
IRRI12
IRRI12
EN PAUSE
ARRETE
11/01/10 13:37  
2.1.4.
11/01/10 13:37 
L’économiseur d’écran :
Afin de préserver l’écran et augmenter sa longévité, l‘IRRI12 passe automatiquement en mode
« économiseur » après un certain temps ; les informations s’effacent, les modifications éventuellement
effectuées sur un paramètre sont sauvegardées et un petit logo s’anime sur l’écran :
Dès que l’on appuie sur l’une des touches, l‘IRRI12 réaffiche l’écran d’accueil.
2.1.5.
L’écran d’icônes :
Accessible à partir de l’écran d’accueil en appuyant sur n’importe quelle touche, cet écran permet de
rentrer dans les menus pour la modification des paramètres, pour la lecture des valeurs, …


Groupe
Pour se déplacer, utiliser la touche
gauche ; exemple :
pour aller vers la droite et la touche
pour aller vers la
 Groupe

 Manuel

 Arrêt

 Alarmes

 Manuel

 Arrêt

 Alarmes

 Lectures

Pour exécuter l’action associée à l’icône, utiliser la touche
Pour revenir à la page d’accueil, utiliser la touche
Les différentes icônes
 accès au menu « Groupe »
(= Paramétrage des groupes)
 accès au menu « Manuel »
(= manuel vannes et démarrage manuel des groupes)
 accès au menu « Arrêt »
(= Arrêt de l’IRRI12, Mise en pause…)
 accès au menu « Alarmes »
(= liste des alarmes en cours)
 accès au menu « Lectures »
(= lectures des sondes, des arrosages en cours…)
 accès au menu « Programmation »
(= programmations faîtes pour la journée)
 accès au menu « Archivage »
(= historique des arrosages…)
 accès au menu « Système »
(= réglage de la date, de l’heure, de la langue…)
2.1.6.
Les listes de sélection :
Les listes de sélection permettent de choisir par exemple le groupe à paramétrer ou l’alarme à
acquitter.
Exemple :

 Groupe
Groupe à paramétrer












Groupe
Groupe
Groupe
Groupe
1
2
3
4
 Groupe 1
1
2
3
4
 Groupe 2
 Consigne
 Consigne
Arrosages
Temps
Vanne 1 12
Vanne 13 24
Vanne 25 36
Arrosages
Temps
Vanne 1 12
Vanne 13 24
Vanne 25 36
 Groupe 1
2.1.7.

Groupe
Groupe
Groupe
Groupe

 Groupe 2

Groupe
Groupe
Groupe
Groupe
1
2
3
4
 Groupe 3


Les écrans de menus déroulants :
Accessibles depuis les icônes, ou une liste de sélection, les menus déroulants permettent de choisir
des paramètres à régler parmi une liste à plusieurs niveaux.
Exemple :
 Consigne




Arrosages
Temps
Vanne 1 12
Vanne 13 24
Vanne 25 36
Groupe
Groupe
Groupe
Groupe
1
2
3
4

 Groupe 1
Consigne
Arrosages
Démarrages
Heures fixes
Cycliques
 Calendriers
 Groupe 1
 Groupe 1
Consigne
 Arrosages
Temps
Vanne 1 12
Vanne 13 24
Vanne 25 36

Consigne
Arrosages
Démarrages
Heures fixes
 Cycliques
Calendriers

 Groupe 1
 Groupe 1
Consigne
 Arrosages
Démarrages
Heures fixes
Cycliques
Calendriers

 Groupe 1
pour aller vers le bas et la touche

 Groupe 1
pour aller vers le haut.
Pour exécuter l’action associée au menu (développer ou réduire un niveau, accéder à un menu de
paramètres, …), utiliser la touche
A tout moment il est possible de revenir à l’écran précédent (icônes) en utilisant la touche
2.1.8.
Les écrans de menus de paramètres
Accessibles depuis les icônes ou les menus déroulants, les menus de paramètres permettent de
choisir dans une liste un paramètre particulier dans le but d’en modifier sa valeur.

Consigne
Arrosages
 Démarrages
Heures fixes
Cycliques
Calendriers
Consigne
Arrosages
Démarrages
 Heures fixes
Cycliques
Calendriers

 Groupe 1

Exemple :
 Consigne
Groupe actif
AA01
NON
Nb vanne simultanées
AA02
1
Gestion des jours
AA03
JOURS FIXES
Arrosages
Temps
Vanne 1 12
Vanne 13 24
Vanne 25 36
 Groupe 1


 Groupe 1

 Groupe 1
AA02
1
Gestion des jours
AA03
JOURS FIXES
Arrosage le dimanche
AA04
OUI
 Groupe 1
pour aller vers le haut.
L’écran de réglage d’un paramètre
Après avoir navigué dans les différents menus et avoir choisi un paramètre, il est possible d’en
modifier la valeur.
Exemple :
Groupe actif
AA01
NON
AA02
1
Gestion des jours
AA03
JOURS FIXES
 Groupe 1
Libellé du paramètre
2
1
1

1
12
 Groupe 1
Groupe actif
AA01
NON
AA02
4
Gestion des jours
AA03
JOURS FIXES
 Groupe 1
AA02Nb vanne 1
AA02Nb vanne 1


3
12
 Groupe 1

AA02Nb vanne 1
4
1
12
 Groupe 1
AA02Nb vanne 1
1

12
 Groupe 1
AA02

Valeur actuelle
1
Numéro du paramètre
1
Valeur minimale
Groupe 1
2

Valeur maximale
Pour modifier la valeur, utiliser la touche
pour augmenter et la touche
pour diminuer. Pour
augmenter la valeur plus rapidement, utiliser les touches
et
. Pour diminuer la valeur plus

AA02
1
Gestion des jours
AA03
JOURS FIXES
AA04
OUI

 Groupe 1
pour aller vers le bas et la touche
Pour accéder au réglage du paramètre sélectionné, utiliser la touche
Pour revenir à l’écran précédent à tout moment, utiliser la touche
2.1.9.
 Groupe 1
b vanne simultanées
AA02
1
Gestion des jours
AA03
JOURS FIXES
AA04
OUI

 Groupe 1
Groupe actif
AA01
NON
AA02
1
Gestion des jours
AA03
JOURS FIXES
Groupe actif
AA01
NON
AA02
1
Gestion des jours
AA03
JOURS FIXES

rapidement, utiliser les touches
et
. Les valeurs minimale et maximale indiquent les valeurs
extrêmes que peut prendre le paramètre.
Pour valider et sauvegarder le réglage du paramètre, utiliser la touche
Pour annuler le réglage du paramètre et revenir à l’écran précédent (menu de paramètres), utiliser la
touche
2.1.10. Les écrans d’erreur ou d’information
En cas de problème, le régulateur affiche des écrans d’information tels que :
Lecture
Des paramètres
Impossible !
Le régulateur n’arrive pas à lire les paramètres
 problème de pile ou de mémoire
11/01/10 13:37  
Sauvegarde
Des paramètres
Impossible !
Le régulateur n’arrive pas à écrire les paramètres
 problème de mémoire
11/01/10 13:37  
Acquittement
De l’alarme
Impossible !
Le régulateur n’arrive pas à acquitter une alarme
 problème de mémoire ou d’alarme non reconnue
11/01/10 13:37  
Problème
Mémoire
Système !
Le régulateur n’arrive pas à créer des listes de menus ou d’alarmes
 problème de mémoire
11/01/10 13:37  
Problème
Horloge
Système !
Le régulateur n’arrive pas à lire l’heure
 problème d’horloge interne
11/01/10 13:37  
Résolution des problèmes, dans tous les cas de figure, il faut :
1. procéder à une coupure d’alimentation d’une dizaine de secondes
2. remettre l’appareil sous tension
3. réessayer à nouveau la manipulation qui a pu engendrer le problème
4. si le problème persiste, contacter le revendeur de l’appareil
2.2. La navigation en utilisant les sélecteurs
L’appareil dispose de 2 sélecteurs qui permettent facilement et rapidement :
- de sélectionner les groupes ou les vannes courants.
- d’accéder aux principales fonctions.
Sélecteur 1 :
Choix du groupe ou de
la vanne courante
Sélecteur 2 :
Accès direct aux
principales fonctions
2.2.1.
Utilisation du sélecteur 1
Le sélecteur 1 permet de sélectionner :
- Soit la vanne courante dans les menus « Manuel vanne » et « Programmation vanne » du
groupe.
- Soit le groupe courant dans les menus « Démarrage Manuel groupe » et dans tous les menus
de paramétrage des groupes.
Exemple « Menu manuel vanne »

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel
V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

Vanne
courante 1

Vanne
courante 2

Vanne
courante 12

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

Note : Si des extensions sont présentes, le sélecteur permet de choisir directement la
vanne courante y compris sur les extensions : A chaque passage sur le sélecteur de 1 à
12 ou de 12 à 1, l’appareil se positionne sur l’écran de vanne précédent ou suivant. La
valeur du sélecteur correspond alors au numéro de sortie sur l’extension.
Exemple :
Ecran « Manuel Vanne de 13 à 24 », Valeur du sélecteur = 2. La vanne courante
sélectionnée est le numéro 14.
2.2.2.
Utilisation du sélecteur 2
Le sélecteur 2 permet d’accéder aux principales fonctions de l’IRRI12. Le sélecteur est séparé en 4
zones :
Zone verte :
Fonctions systèmes
Zone grise :
Mode Manuel
Zone rouge :
Programmation des
démarrages du groupe
Zone bleu :
Programmation générale
du groupe
Signification des symboles du sélecteur 2
Accéder au
 Mettre l’IRRI12 à l’arrêt
 menu « Démarrages
Heures fixes » du groupe
Accéder au menu de
 réglage de la date et de
l’heure
Accéder au
Cycliques » du groupe
Accéder au menu
 « Manuel vannes »
Lancer un groupe en
 manuel
Accéder au
Calendriers » du groupe
Accéder au
 menu « Démarrages par
contact sec » du groupe
Accéder au menu
 « Consigne » du groupe
Accéder au menu
 « Programmation des
vannes » du groupe
Accéder au
menu « Démarrages par
 entrée analogique » du
groupe
Accéder au
 menu « Démarrages par
solarimètre » du groupe
Exemples :

Groupe actif
AA01
NON
AA02
1
Gestion des jours
AA03
JOURS FIXES
 Groupe 1

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

2.3. Les modes manuels
2.3.1.
Le menu « Manuel vanne »
L’appareil permet de déclencher manuellement et de façon indépendante les vannes. La vanne est
enclenchée pour un temps donné paramétrable.
Sélectionner l’écran
« Manuel vanne » grâce
au sélecteur 2.

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel
Choisir la vanne à l’aide
du sélecteur 1 ou des
boutons
et .

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel
Appuyer sur la touche
Le temps
correspondant à la
vanne clignote.

V01 ---:-V02 ---:-V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel
Modifier le temps en
minute et seconde à
l’aide des boutons et
.
Valider le temps en
appuyant sur la
touche . La vanne est
activée pour le temps
paramétré.
et

V01 ---:-V02 030:00
V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel

V01 ---:-V02 029:59
V03 ---:-V04 ---:-V05 ---:-V06 ---:- Manuel
V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

V07 ---:-V08 ---:-V09 ---:-V10 ---:-V11 ---:-V12 ---:--

2.3.2.
Lancer un groupe en manuel
L’appareil permet de lancer un groupe en manuel. Ce dernier est alors ajouté à la liste des arrosages
en attente.
« Démarrage manuel
groupe » grâce au
sélecteur 2.
Groupe 1
en manuel ?

NON
OUI
 Manuel

Groupe 2
en manuel ?
Choisir le groupe à l’aide
du sélecteur 1.

NON
OUI
 Manuel

Groupe 2
en manuel ?
Sélectionner « OUI »
grâce au bouton .

NON
 Manuel
Ajouter le groupe à la
liste d’arrosage en
attente en utilisant .
OUI

Groupe
ajouté à la
liste arrosage!


Note : L’appareil enregistre un démarrage manuel à chaque opération faite ci-dessus.
Plusieurs démarrages manuels sur le même groupe peuvent être ainsi enregistrés.
2.3.3.
Arrêter un arrosage en cours
L’arrosage en cours peut être stoppé à tout moment.
 Arrêt arrosage
IRRI12 en pause
Arrêt IRRI12
 Arrêt

 Arrêt

Arrêt arros.en cours
Station 1
Station 2
Station 3
Station 1
Station 2
Station 3
 Station 1

 Station 2

Station
arrosage en
cours arrêté!
Station 1
Station 2
Station 3
 Station 1
Station 2
Stop arros.?
NON


Arrêt
OUI

Station 2
Stop arros.?
NON
 Arrêt
L’arrosage en cours est stoppé. Par contre, si d’autres arrosages sont en attente dans la liste de la
station, le suivant est automatiquement démarré.
OUI

2.3.4.
Mettre l’IRRI12 en pause
Mise en pause de l’appareil
L’appareil peut être mis en pause. Tous les arrosages en cours sont stoppés et tous les démarrages
en attente sont bloqués.
La mise en pause ne concerne pas les vannes enclenchées manuellement mais uniquement les
arrosages programmés.
 Arrêt arrosage
Arrêt arrosage
 IRRI12 en pause
Arrêt IRRI12
IRRI12 en pause
Arrêt IRRI12
Mise en Pause
IRRI12 ?
NON
 Arrêt

 Arrêt

Arrêt arrosage
 IRRI12 en pause
Arrêt IRRI12

 Arrêt
IRRI12
en pause !
 Arrêt



Mise en Pause
IRRI12 ?
NON
 Arrêt
OUI
Arrêt
OUI

Note : L’icône situé en bas à droite de l’écran indique que l’appareil est en pause.
Relance de l’appareil
Lorsqu’il est en pause, l’appareil peut être relancé en effectuant la même opération que pour la mise
en pause.
Arrêt arrosage
 IRRI12 en pause
Arrêt IRRI12
 Arrêt arrosage
IRRI12 en pause
Arrêt IRRI12
Relancer
IRRI12 ?
NON
 Arrêt

 Arrêt

Arrêt arrosage
 IRRI12 en pause
Arrêt IRRI12

 Arrêt
IRRI12
relancé !
 Arrêt


Arrêt
Les arrosages en cours sont relancés et reprennent là où ils avaient été stoppés. Les démarrages en
attente peuvent à nouveau se faire.

Relancer
IRRI12 ?
NON
 Arrêt
OUI
OUI

2.3.5.
Mettre l’IRR12 à l’arrêt
Mise à l’arrêt de l’appareil
Arrêt
IRRI12 ?
« Arrêt IRRI12 » grâce
au sélecteur 2.

NON
OUI

 Arrêt
Arrêt
IRRI12 ?
grâce au bouton .

NON
OUI

 Arrêt
IRRI12
arrêté !
Stopper l’IRRI12 en
utilisant le bouton .


Le fait de mettre à l’arrêt
- Coupe tous les arrosages en cours.
- Coupe les vannes lancées manuellement
- Interdit les démarrages.
Note : L’icône
situé en bas à droite de l’écran indique que l’appareil est à l’arrêt.
Démarrer l’appareil
Démarrer
IRRI12 ?
« Arrêt IRRI12 » grâce
au sélecteur 2.

NON
OUI
 Arrêt

Démarrer
IRRI12 ?
grâce au bouton .

NON
OUI
 Arrêt

IRRI12
démarré !
Démarrer l’IRRI12 en
utilisant le bouton .


L’IRRI12 est alors prêt pour lancer des arrosages.
2.4. Les alarmes
2.4.1.
Principe
En cas de problème, l’appareil peut afficher une alarme. Les différents cas pouvant engendrer une
alarme sont les suivants :
-
Problème de sondes débranchées ou court-circuitées
Lorsqu’il est configuré en mode « Esclave », et que l’appareil ne reçoit plus aucune donnée du
« Maître » pendant au moins 30 secondes.
Lorsqu’un problème de communication avec une carte d’extension est détecté.
Lorsque la pile interne de l’appareil est défectueuse.
2.4.2.
Visualisation et Acquittement des alarmes
Lorsqu’une alarme apparaît, le symbole
des « bips ».
 clignote en bas à droite de l’écran et le régulateur émet
Utiliser alors les touches pour accéder au menu des alarmes par l’icône
Symbole
d’alarme
.
Date et Heure
d’apparition de
l’alarme

Date
Libellé de
l’alarme
Heure
11/01 11h05
11/01 12h15

Alarmes

Pour sélectionner une ligne, utiliser les touche
et
Pour acquitter une alarme, utiliser la touche
Pour revenir à l’écran précédent, utiliser la touche

Alarmes
Alarme
Watt ?
12RO @01

.
Signification des libellés des alarmes :
Watt ?
ANA ?
Problème sur la sonde d’ensoleillement (débranchée ou court-circuitée)
Problème sur la sonde « entrée analogique » (débranchée ou court-circuitée)
12RO @X
Réseau
Pile
Problème de communication avec la carte 12RO d’adresse X
Problème de réception des informations sur le réseau météo
Problème de pile interne
2.5. Les écrans de lecture
Différents écrans de lecture permettent de visualiser
- L’état des arrosages courants.
- Les valeurs des entrées.
- L’état des vannes et moteurs.
Dans le cas ou l’appareil peut gérer plusieurs stations (IRRI12 C), les écrans suivants sont disponibles
après avoir choisi le numéro de station
Menu LectureEtat
Groupe en
arrosage
Etape
courante
Temps de
vanne
restant
Groupe

Mode

Etape

Vanne

Temps

Temps gen.

Station 1
1
HFX
ARROSAGE
2
00:05:30
00:05:00

Mode de
démarrage
Vanne en
arrosage
Temps
général du
groupe
Menu LectureEntrées
Rayonnement
instantané
Valeur de
l’entrée
«analogique »
Valeur de
l’entrée
« pause»
Ray. inst
500W/m²
Ray cumul 1250Wh/m²
Entrée ANA

10%
Entrée CTC


Entrée PAUSE 


Station 1
Cumul
d’ensoleillement
depuis minuit
Valeur de
l’entrée
« contact sec »

Note : Si le solarimètre ou l’ entrée « Analogique » n’est pas détecté au démarrage, la
ligne correspondant à la mesure n’est pas affichée.
Menu LectureVanne
Numéro
de vanne
Vanne en
arrosage
V01
V02
V03
V04
V05
V06

V09
V10
V11
V10
V11
V12












M
Vanne en
manuel
Vanne à
l’arrêt

Station 1
Note : Si des extensions de vannes sont présentes sur l’appareil, des écrans de lectures
identiques sont disponibles pour chaque extension.
Menu lectureMoteurs
Moteur
1
Moteur en
marche

Station 1

2.6. Les listes de programmation
Le menu « Programmation » permet de connaître la liste des arrosages à venir. Après avoir choisi le
numéro de station (IRRI12 C), un menu apparaît comportant 2 rubriques :
 Programmations horaires
 Programmations mesures
Menu Programmation Programmations horaires
L’écran suivant permet de connaître les arrosages restants à effectuer jusqu'à la fin de la journée. Une
fois l’arrosage démarré, il disparaît de la liste. Cette liste concerne uniquement les arrosages de type
horaire : c'est-à-dire les démarrages dont l’heure de départ est connue à l’avance (HFX, CYC, CAL et
MAN).
Heure du
démarrage
Heure GR
08h00
09h30
10h30
11h30
Numéro du
groupe
1
3
3
3
Station
MODE
HFX
CYC
CYC
CYC
00:03:00
00:05:00
00:05:00
00:05:00
1
Mode de démarrage +
Temps total d’arrosage

A minuit, la liste est recalculée pour la prochaine journée.
Menu Programmation Programmations mesures
L’écran suivant permet de connaître les arrosages restant à effectuer jusqu'à la fin de la journée.
Cette liste concerne uniquement les arrosages de type mesure : c'est-à-dire les démarrages dont
l’heure de départ n’est pas connue à l’avance (CTC, ANA, SOL et SEC).
GR
Numéro du
groupe
MODE
VAL
01 SOL 00:03:00 1200W
02 ANA 00:05:00
55%
03 CTC 00:01:00
OFF
Station
1

A minuit, la liste est recalculée pour la prochaine journée.
Mode de démarrage +
Temps total d’arrosage
Valeur pour le
démarrage
2.7. Historique
Un menu permet aussi de visualiser les évènements survenus et qui ont été enregistrés dans la
mémoire interne du régulateur au « fil de l’eau ».
Ces données peuvent être par exemple : le démarrage de l’appareil (témoin des coupures de
courant), le début et la fin des arrosages, les alarmes …
Les archivages ne peuvent pas être consultés au-delà de 7 jours.
 le jour J-7 est « écrasé » par le jour actuel
Pour accéder à la liste des évènements enregistrés, il suffit de choisir le jour que l’on souhaite
visualiser pour afficher les données. Ces données sont enregistrées au moment où elles apparaissent
et se présentent sous la forme suivante :
Date
enregistrement
Heure de
l’événement
Date : Aujourd’hui
08h00 Démarrage
10h00 Gr01 SOL
10h05 Gr01 SOL
11h00 Gr02 HFX
11h03 Gr02 HFX
Station 1
Message
Deb
Fin
Deb
Fin
Complément
d’information

Les différents messages peuvent être :
Démarrage |

L’appareil a démarré à l’heure indiqué
Mém.Pleine|

La mémoire d’archivage est pleine : plus aucun
enregistrement ne pourra être stocké ce jour là
Watt
Watt
?|
?|


Une alarme « Problème sur le solarimètre » a été détectée.
L’alarme « Problème sur le solarimètre » a été acquittée.
ANA
?|

ANA
?|

Réseau |
Réseau |
12RO @X|



12RO @X|

Pile
|
Pile
|
GrX YYY|Deb
GrX YYY|Fin




Une alarme « Problème sur la sonde Entrée Analogique » a
été détectée
L’alarme « Problème sur la sonde Entrée Analogique » a été
acquittée
Une alarme réseau a été détectée
L’alarme réseau a été acquittée
Une alarme « Communication avec la carte 12RO d’adresse
X » a été détectée
L’alarme « Communication avec la carte 12RO d’adresse X »
a été acquittée
Une alarme « Pile interne » a été détectée
L’alarme « Pile interne » a été acquittée
Démarrage du groupe X en mode YYY
Fin du groupe X en mode YYYY
2.8. Le raccordement en réseau
Il est possible de raccorder plusieurs appareils entre eux afin de « partager » un solarimètre. L’IRRI12
sur lequel est raccordé ce dernier est appelé « Maître » ; les autres sont les « Esclave ». Cette
connexion est faite par une liaison réseau 2 fils + masse en RS485 selon le schéma suivant :
Notes :
- La configuration « Maître » ou « Esclave » se fait à l’aide d’un micro interrupteur situé à
l’intérieur du boîtier. Le positionnement de ce micro interrupteur doit être fait avant la
mise sous tension.
- L'appareil maître est celui qui possède le solarimètre.
- La liaison doit être effectuée à l'aide d'un câble blindé à paires torsadées 2x0,22mm²
(réf. MPI2)
- Les masses (GND) de tous les appareils doivent être reliées entre elles
- Le blindage du câble de la liaison doit être relié à la masse d’un seul appareil en bout de
ligne
- Tout comme les câbles des capteurs, le câble de la liaison réseau ne doit en aucun
cas passer à proximité des câbles de puissance (une distance minimale de 50cm doit
être respectée)
- Les appareils doivent être reliés en « guirlande » (série) et non en « étoile »
Le réglage « Maître / Esclave »
« M » : Maître
« S » : Esclave
Le cavalier de fin de ligne
Lorsque l’appareil est en bout de ligne, qu’il soit « Maître » ou « Esclave », il est nécessaire de
positionner le cavalier de fin de ligne vers le bas.
« régulateur en fin de ligne »
« régulateur en milieu de ligne »
33.. Paramétrage
3.1. Paramètres groupes
Menu groupe Consigne principales
AA01
Groupe actif
Groupe actif
Indique au programmateur s’il doit tenir compte des programmations
d’arrosage faites dans le groupe.
AA03
Gestion des jours
Gestion des jours pour l’arrosage
Indique à l’appareil le mode de gestion du groupe concernant les
programmations journalières.
JOURS FIXES
Permet d’interdire les arrosages programmés
dans le groupe certains jours.
CYCLIQUE
Le groupe arrose tous les X jours.
AA04
Arrosage le Dimanche
Arrosage tous les dimanches
Permet d’interdire ou d’autoriser l’arrosage du groupe le Dimanche.
AA05
Arrosage le Lundi
Arrosage tous les lundis
Permet d’interdire ou d’autoriser l’arrosage du groupe le Lundi.
AA06
Arrosage le Mardi
Arrosage tous les Mardis
Permet d’interdire ou d’autoriser l’arrosage du groupe le Mardi.
AA07
Arrosage le Mercredi
Arrosage tous les Mercredis
Permet d’interdire ou d’autoriser l’arrosage du groupe le Mercredi.
AA08
Arrosage le Jeudi
Arrosage tous les Jeudis
Permet d’interdire ou d’autoriser l’arrosage du groupe le Jeudi.
AA09
Arrosage le Vendredi
Arrosage tous les Vendredis
Permet d’interdire ou d’autoriser l’arrosage du groupe le Vendredi.
Min :
Max :
Défaut :
NON
OUI
NON
Min :
Max :
Défaut :
JOURS FIXES
CYCLIQUE
JOURS FIXES
(1)
Min :
Max :
Défaut :
NON
OUI
OUI
Min :
Max :
Défaut :
NON
OUI
OUI
Min :
Max :
Défaut :
NON
OUI
OUI
Min :
Max :
Défaut :
NON
OUI
OUI
Min :
Max :
Défaut :
NON
OUI
OUI
Min :
Max :
Défaut :
NON
OUI
OUI
(1)
(1)
(1)
(1)
(1)
AA10
Arrosage le Samedi
Arrosage tous les Samedis
Permet d’interdire ou d’autoriser l’arrosage du groupe le Samedi.
AA11
Arrosage tous les
Arrosage tous les X jours
Période d’arrosage du groupe en nombre de jours.
(1)
Min :
Max :
Défaut :
NON
OUI
OUI
Min :
Max :
Défaut :
1
7
1
Min :
Max :
Défaut :
00:00:00
16:40:00
00:00:00
(2)
Menu groupe Arrosages Vanne 1 à 12
AC0X
Vanne X
Temps d’arrosage pour la vanne X
Temps pendant lequel la vanne sera activée durant l’arrosage du
groupe.
AD0X
Vanne X
groupe.
(3)
Min :
Max :
Défaut :
00:00:00
16:40:00
00:00:00
Min :
Max :
Défaut :
00:00:00
16:40:00
00:00:00
Min :
Max :
Défaut :
00:00:00
16:40:00
00:00:00
AE0X
Vanne X
groupe.
(4)
AF0X
Vanne X
groupe.
(5)
Menu groupe Démarrage Heures fixes
AH01
Mode HFX actif
Mode d’arrosage « Heure fixes » actif
Indique à l’appareil s’il doit tenir compte dans les programmations
horaires du groupe du mode heures fixes.
Min :
Max :
Défaut :
NON
OUI
NON
AH02
Heure départ n°1
Heure de départ n°1
Heure de départ n°1. Si la valeur est à NON (au delà de 23h59),
l’heure est inactive.
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH03
Heure départ n°2
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH04
Heure départ n°3
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH05
Heure départ n°4
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH06
Heure départ n°5
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH07
Heure départ n°6
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH08
Heure départ n°7
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH09
Heure départ n°8
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH10
Heure départ n°9
Min :
Max :
Défaut :
00h00
23h59/NON
NON
AH11
Heure départ n°10
Min :
Max :
Défaut :
00h00
23h59/NON
NON
Min :
Max :
Défaut :
NON
OUI
NON
Min :
Max :
Défaut :
00h00
AI03
00h00
Min :
Max :
Défaut :
AI02
23h59
12h00
Min :
Max :
Défaut :
00h01
23h59
01h00
Min :
Max :
Défaut :
00h00
AI06
12h00
Min :
Max :
Défaut :
AI05
23h59
23h59
Min :
Max :
Défaut :
00h01
23h59
01h00
Menu groupe Démarrage Cycliques
AI01
Mode CYC actif
Mode d’arrosage « Cyclique» actif
Indique à l’appareil s’il doit tenir compte dans les programmations
horaires du groupe du mode cyclique.
AI02
Heure de début P1 CYC
Heure de début période 1 cyclique
Heure de début de la première période du mode cyclique du groupe
AI03
Heure de fin P1 CYC
Heure de fin période 1 cyclique
Heure de fin de la première période du mode cyclique du groupe
AI04
Temps d'écart P1 CYC
Temps d’écart période 1 cyclique
Temps entre 2 démarrages du groupe en mode cyclique pour la
première période.
AI05
Heure de début P2 CYC
Heure de début période 2 cyclique
Heure de début de la deuxième période du mode cyclique du groupe
AI06
Heure de fin P2 CYC
Heure de fin période 2 cyclique
Heure de fin de la deuxième période du mode cyclique du groupe
AI07
Temps d'écart P2 CYC
Temps d’écart période 2 cyclique
Temps entre 2 démarrages du groupe en mode cyclique pour la
deuxième période.
Menu groupe Démarrage Calendriers
AJ01
Heure départ CAL n°1
Heure de départ calendrier n°1
Heure de départ calendrier n°1. Si la valeur est à NON (au delà de
23h59), Le départ est inactif.
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ02
Date départ CAL n°1
Date de départ calendrier n°1
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ03
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ04
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ05
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ06
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ07
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ08
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ09
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ10
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ11
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ12
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ13
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ14
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ15
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ16
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ17
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ18
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AJ19
Min :
Max :
Défaut :
00h00
23h59 / NON
NON
AJ20
Min :
Max :
Défaut :
Date courante
31/12/99
Date courante
AK01
Mode CTC actif
Mode d’arrosage « Contact sec» actif
Indique à l’appareil doit tenir compte dans les programmations du
groupe du mode contact sec.
Min :
Max :
Défaut :
NON
OUI
NON
AK02
Tpo détect. contact
Temporisation de détection du contact
Temporisation de filtrage de l’entrée contact sec avant qu’il ne soit
considéré comme actif.
Min :
Max :
Défaut :
0s
999s
10s
AK03
Tpo extinct. contact
Temporisation d’extinction du contact
Temporisation de filtrage de l’entrée contact sec avant qu’il ne soit
considéré comme inactif.
Min :
Max :
Défaut :
0s
999s
10s
AK04
Heure de début CTC
Heure de début « Contact sec »
Heure de début de la période de prise en compte par l’appareil des
démarrages par contact sec du groupe.
Min :
Max :
Défaut :
00h00
AK05
00h00
AK05
Heure de fin CTC
Heure de fin « Contact sec »
Heure de fin de la période de prise en compte par l’appareil des
démarrages par contact sec du groupe.
Min :
Max :
Défaut :
AK04
23h59
23h59
AK06
Temps d'écart CTC
Temps d’écart « Contact sec »
Temps minimal entre la fin d’arrosage et le démarrage suivant du
groupe en mode contact sec quelque soit la valeur de l’entrée.
Min :
Max :
Défaut :
00h00
12h00
00h20
Menu groupe Démarrage Contact sec
Menu groupe Démarrage Entrée analogique
AL01
Mode ANA actif
Mode d’arrosage « Entrée analogique» actif
Indique à l’appareil s’il doit tenir compte dans les programmations du
groupe du mode entrée analogique.
(6)
Min :
Max :
Défaut :
NON
OUI
NON
Min :
Max :
Défaut :
0%
100%
50%
Min :
Max :
Défaut :
INFERIEUR
SUPERIEUR
INFERIEUR
Min :
Max :
Défaut :
0s
999s
10s
AL05
Tempo extinction ANA
Temporisation d’extinction de l’entrée analogique
Temporisation de filtrage de l’entrée analogique avant qu’elle ne soit
considérée comme inactive.
Min :
Max :
Défaut :
0s
999s
10s
AL06
Heure de début ANA
Heure de début « Entrée analogique »
démarrages par entrée analogique du groupe.
Min :
Max :
Défaut :
00h00
AL07
00h00
AL07
Heure de fin ANA
Heure de fin « Entrée analogique »
démarrages par entrée analogique du groupe.
Min :
Max :
Défaut :
AL06
23h59
23h59
AL08
Temps d'écart ANA
Temps d’écart « Entrée analogique »
Temps minimal entre la fin d’arrosage et le démarrage suivant du
groupe en mode entrée analogique quelque soit la valeur de l’entrée.
Min :
Max :
Défaut :
00h00
12h00
00h20
AL02
Seuil d'entrée ANA
Seuil d’entrée analogique
Valeur en dessous ou dessus de laquelle l’appareil considère
l’entrée comme active pour le démarrage du groupe en mode entrée
analogique.
AL03
Type d'entrée ANA
Type d’entrée analogique
Spécifie à l‘appareil si la mesure de l’entrée analogique doit être en
dessous ou au dessus du seuil pour la considérer comme active.
INFERIEUR
SUPERIEUR
(6)
(6)
L’entrée est considérée comme active
lorsque l’entrée analogique est en dessous
du seuil.
L’entrée est considérée comme active
lorsque l’entrée analogique est au dessus du
seuil.
AL04
Tempo détection ANA
Temporisation de détection de l’entrée analogique
Temporisation de filtrage de l’entrée analogique avant qu’elle ne soit
considérée comme active.
(6)
(6)
(6)
(6)
(6)
Menu groupe Démarrage Solarimètre
AM01
Mode SOL actif
Mode d’arrosage « Solarimètre» actif
groupe du mode solarimètre.
Min :
Max :
Défaut :
NON
OUI
NON
(7)
AM02
Cumul SOL démarrage
Cumul d’ensoleillement pour démarrage
Valeur du cumul d’ensoleillement pour le démarrage du groupe en
mode solarimètre.
Min :
Max :
Défaut :
0 Wh/m²
9999 Wh/m²
100 Wh/m²
AM03
Heure de début SOL
Heure de début « Solarimètre »
démarrages par solarimètre du groupe.
Min :
Max :
Défaut :
00h00
AM04
00h00
(7)
(7)
AM04
Heure de fin SOL
Heure de fin « Solarimètre»
démarrages par solarimètre du groupe.
(7)
Min :
Max :
Défaut :
AK04
23h59
23h59
AM05
Raz cumul SOL minuit
Remise a zéro du cumul d’ensoleillement
Indique à l’appareil s’il doit remettre le cumul d’ensoleillement du
groupe à 0 à minuit.
Min :
Max :
Défaut :
NON
OUI
OUI
AN01
Mode SEC actif
Mode d’arrosage « Sécurité» actif
groupe du mode sécurité.
Min :
Max :
Défaut :
NON
OUI
NON
AN02
Heure de début SEC
Heure de début « Sécurité »
démarrages de sécurité du groupe.
Min :
Max :
Défaut :
00h00
AN03
00h00
AN03
Heure de fin SEC
Heure de fin « Sécurité»
démarrages de sécurité du groupe.
Min :
Max :
Défaut :
AN02
23h59
23h59
(7)
Menu groupe Démarrage Sécurité
AN04
Tps max entre 2 arr.
Temps maximum entre 2 arrosages
Temps maximum entre 2 arrosages du groupe avant qu’un arrosage
de sécurité soit déclenché.
Min :
Max :
Défaut :
00h00
23h59
12h00
Min :
Max :
Défaut :
0h00
23h59
12h00
Min :
Max :
Défaut :
01/01/2010
31/12/2099
01/01/2005
Min :
Max :
Défaut :
Français
Min :
Max :
Défaut :
-100W/m²
100W/m²
0W/m²
Min :
Max :
Défaut :
-10%
10%
0%
3.2. Paramètres généraux
Menu Système  Heure et date
XA01
Heure Système
Heure interne de l’appareil
Il s’agit de l’heure qu’utilise l’appareil pour les différentes régulations
XA02
Date Système
Date interne de l’appareil
Il s’agit de la date qu’utilise l’appareil pour enregistrer des
événements, comme les alarmes par exemple
Menu Système  Langue
XB01
Langue
Langue actuellement utilisée
Permet de modifier la langue utilisée pour tous les libellés
Menu Système  Etalonnage sondes
XC01
Ensoleillement
Etalonnage sonde ensoleillement
Correction apporté à la sonde d’ensoleillement
XC02
Entrée analogique
Etalonnage entrée analogique
Correction apporté à l’entrée analogique
(7)
(6)
Menu Système  Réseaux
XD01
Adr.réseau sentinelle
Adresse du régulateur sur le réseau
Numéro du régulateur utilisé lors de la mise en réseau de l’appareil
avec un système de supervision (connexion à une « Sentinelle »)
Notes : paramètre visible
(1) Si « AA03 » est réglé sur « JOUR FIXE »
(2) Si « AA03 » est réglé sur « CYCLIQUE »
(3) Si l’extension de vannes de 13 à 24 est présente
(6) Si l’entrée analogique est connectée sur l’appareil
(7) Si le solarimètre est connecté sur l’appareil
Min :
Max :
Défaut :
1
99
1
44.. PRINCIPE DE RACCORDEMENT
55.. CARACTERISTIQUES ET PRECAUTIONS
5.1. Caractéristiques générales
TENSION D’ALIMENTATION :
TOLERANCE TENSION :
PUISSANCE ABSORBEE :
SORTIES :
POIDS :
ENCOMBREMENT :
PROTECTION :
TEMPERATURE DE STOCKAGE :
TEMPERATURE D’UTILISATION :
HUMIDITE DE L’AIR :
5.2. AVERTISSEMENT
230VAC monophasé 50/60Hz
+/– 10%
50VA maxi
Contacts secs 5A/24V maxi
Environ 2kg
L = 220mm / H = 260mm / P = 80mm
IP445
–10°C à +60°C
0°C à 50°C
93% maxi sans condensation
sécurité des installations
Les appareils de régulation climatique ANJOU AUTOMATION mis en place dans une serre ne
comportent pas de dispositifs d’alarme indépendants.
En cas de disfonctionnements générés par l’installation en général (composants mécaniques ou
électriques, câbles, sondes, capteurs météo, électronique du dispositif de régulation, erreur de
manipulation, etc.…..), un régulateur ou ordinateur climatique ANJOU AUTOMATION ne peut être
considéré comme un organe de sécurité et garantir une mise en sécurité des installations ou l’alerte
de l’exploitant de la serre.
Pour assurer la sécurité d’une serre, il est nécessaire d’installer une centrale d’alarmes indépendante
et autonome avec ses propres capteurs (type VIGICLIM ou équivalent) permettant notamment le
déclenchement en temps réel de l’alarme et la traçabilité de l’événement.
ANJOU AUTOMATION attire particulièrement l’attention des propriétaires et / ou utilisateurs de serres
sur le fait que les dispositifs de régulation travaillent en « boucle ouverte » et ne contrôlent donc pas la
position réelle des ouvrants mais uniquement une position théorique calculée.
Par ailleurs une vigilance particulière doit être apportée à la maintenance préventive des équipements
et notamment des sondes et capteurs météo.
Des contrôles et tests périodiques sont nécessaires et indispensables pour s’assurer de la fiabilité des
éléments de la centrale d’alarmes et des capteurs.
ANJOU AUTOMATION est uniquement responsable des dommages consécutifs à un défaut de
fonctionnement de ses appareils dans le cadre de la régulation climatique pour laquelle ils ont été
conçus et sous réserve du respect des normes d’installation, de fonctionnement et d’un entretien
régulier.
5.3. Précautions d’emploi
Il faut impérativement éviter :
 L’exposition directe au soleil
 Les projections d’eau
 Les chocs
 Une pression trop importante sur les touches
 D’ouvrir l’appareil, la garantie pourrait ne plus être appliquée
 De connecter ou déconnecter un capteur ou une sortie sans couper l’alimentation
 De raccorder un capteur autre que ceux spécifiés dans la documentation
Ces appareils doivent être impérativement montés par des installateurs agréés et les
précautions de mise en œuvre et de montage doivent être respectées, dans le cas contraire,
la garantie ne pourrait être appliquée.
5.4. Précautions de mise en œuvre et de montage
Instructions importantes pour le montage d'appareils en technique microprocesseur.

Les fluctuations de réseau d'alimentation ne sont admissibles que dans la mesure des
tolérances indiquées (monter éventuellement un régulateur de tension ou un onduleur).

Il est recommandé de protéger l'appareil contre les surtensions liées aux orages
(parafoudres) et contre les inversions de phases (relais de contrôle).

En cas de réseaux parasités (par ex. commandes à thyristor) l'appareil doit de préférence
être alimenté à travers un transformateur séparateur.

Ne pas monter les appareils sous des lignes à Haute Tension.

Ne pas placer les câbles de sondes ou de signaux à proximité des câbles de commande et
de puissance (distance minimale à respecter : 50cm).

Utiliser dans la mesure du possible des lignes de mesure blindées et les mettre à la terre à
une seule extrémité du côté du régulateur.

Monter les circuits de puissance à distance suffisantes des appareils électroniques.

Si des circuits inductifs, tels que des contacteurs, électrovannes, etc... sont installés à
proximité de l'appareil, il est indispensable d'antiparasiter leur bobine avec des filtres RC.

Ne pas raccorder de circuits de commande (relais, contacteurs) sur les bornes de
raccordement secteur de l'appareil.

L'alimentation des appareils par un groupe électrogène nécessite des précautions toutes
particulières notamment :
o La connexion au groupe doit se faire lorsque celui-ci est en régime stabilisé.
o Le groupe doit être régulé afin de garantir une alimentation 230VAC des appareils
dans les tolérances indiquées (230VAC ± 10%, 50 ou 60Hz).

Le raccordement des câbles au bornier des appareils doit s'effectuer à l'aide d'un tournevis
adéquat. Section maximale des fils : 1,5mm², 2 fils maximum par borne.

Prendre soin de câbler le fil de terre en forme d'étoile.
Instructions importantes pour le montage et l’entretien des capteurs.

Ne pas placer les câbles de sondes ou de signaux à proximité des câbles de commande et
de puissance (distance minimale à respecter : 50cm).

Longueur maxi des câbles des capteurs :
o de température et d'hygrométrie : 100 mètres
o Météo : 10 mètres

Si des rallonges sont nécessaires, utiliser du câble blindé (le blindage doit être relié à une
seule extrémité, à la masse du régulateur)

Les boîtes de jonction utilisées pour les rallonges des câbles de sonde, doivent être
étanches.

Les capteurs météo et les sondes doivent être raccordés avec le régulateur hors tension.

Les capteurs "Météo" doivent être :
o montés sur 1 mat à 1 mètre au dessus de la structure de la serre du côté « vent
dominant »,
o à l’abri des turbulences et de la poussière,
o éloignés des sources perturbatrices (pylône d’éclairage, lignes haute tension …),
o vérifiés et nettoyés périodiquement (sans gratter la surface des capteurs).

La sonde d'ambiance (température) est généralement à suspendre au milieu de la serre
(éviter les zones en courant d'air).

La sonde d'hygrométrie, montée également au milieu de la serre, doit être protégée le plus
possible contre les produits de traitement. Périodiquement, elle doit être nettoyée et révisée.

Si les capteurs Watt/m² ou Lux sont montés à l'intérieur de la serre, il faut éviter les ombres
portées, liées à la structure de la serre.

Pour les sondes ventilées, le filtre doit être vérifié et nettoyé de façon hebdomadaire.

La girouette doit être orientée correctement.

Les capteurs pluviométrie, température et hygrométrie extérieure doivent être installés sur un
pied, sur un site dégagé dans un rayon de 10 m en évitant les endroits ventés. Le pied devra
être fixé solidement au sol (massif béton ou équivalent).
SOMMAIRE
11..
PRINCIPES DE FONCTIONNEMENT .....................................................................................2
1.1.
Fonctionnalités ....................................................................................................................2
1.2.
Notions de groupes et de stations ........................................................................................3
1.3.
Les démarrages...................................................................................................................5
1.3.1.
Généralité ....................................................................................................................5
1.3.2.
Heures Fixes (HFX) .....................................................................................................5
1.3.3.
Cyclique (CYC) ............................................................................................................6
1.3.4.
Calendrier (CAL) ..........................................................................................................6
1.3.5.
Contact Sec (CTC).......................................................................................................7
1.3.6.
Entrée analogique (ANA) .............................................................................................8
1.3.7.
Solarimètre (SOL) ........................................................................................................9
1.3.8.
Manuel (MAN)..............................................................................................................9
1.3.9.
Sécurité (SEC) .............................................................................................................9
1.3.10.
Gestion des jours .........................................................................................................9
22..
UTILISATION DE L’APPAREIL.............................................................................................. 10
2.1.
La navigation grâce aux touches........................................................................................ 10
2.1.1.
Les écrans de démarrage :......................................................................................... 10
2.1.2.
Les zones d’écran et les symboles : ........................................................................... 11
2.1.3.
L’écran d’accueil : ...................................................................................................... 12
2.1.4.
L’économiseur d’écran : ............................................................................................. 12
2.1.5.
L’écran d’icônes : ....................................................................................................... 13
2.1.6.
Les listes de sélection : ............................................................................................ 14
2.1.7.
Les écrans de menus déroulants : .............................................................................. 14
2.1.8.
Les écrans de menus de paramètres ......................................................................... 14
2.1.9.
L’écran de réglage d’un paramètre ............................................................................. 15
2.1.10.
Les écrans d’erreur ou d’information .......................................................................... 16
2.2.
La navigation en utilisant les sélecteurs ............................................................................. 17
2.2.1.
Utilisation du sélecteur 1 ............................................................................................ 17
2.2.2.
Utilisation du sélecteur 2 ............................................................................................ 18
2.3.
Les modes manuels........................................................................................................... 19
2.3.1.
Le menu « Manuel vanne » ........................................................................................ 19
2.3.2.
Lancer un groupe en manuel...................................................................................... 20
2.3.3.
Arrêter un arrosage en cours...................................................................................... 20
2.3.4.
Mettre l’IRRI12 en pause ............................................................................................ 21
2.3.5.
Mettre l’IRR12 à l’arrêt ............................................................................................... 22
2.4.
Les alarmes ....................................................................................................................... 23
2.4.1.
Principe ..................................................................................................................... 23
2.4.2.
Visualisation et Acquittement des alarmes.................................................................. 23
2.5.
Les écrans de lecture......................................................................................................... 24
2.6.
Les listes de programmation .............................................................................................. 26
2.7.
Historique .......................................................................................................................... 27
2.8.
Le raccordement en réseau ............................................................................................... 28
33..
3.1.
3.2.
44..
Paramétrage ......................................................................................................................... 30
Paramètres groupes .......................................................................................................... 30
Paramètres généraux ........................................................................................................ 39
PRINCIPE DE RACCORDEMENT......................................................................................... 41
55..
5.1.
CARACTERISTIQUES ET PRECAUTIONS........................................................................... 45
Caractéristiques générales ................................................................................................ 45
5.2.
5.3.
5.4.
AVERTISSEMENT
sécurité des installations............................................................. 45
Précautions d’emploi ......................................................................................................... 45
Précautions de mise en œuvre et de montage ................................................................... 46

IRRI12 E - France Arrosage

Transcription

Documents pareils

Table de culture - Kit arrosage - Vivre

enrouleur 50-150 - France Arrosage

Système d`arrosage automatique pour tuyau extensible (SU-016)

Gloriosa rothschildiana starter (Botho09)

Leau au JARDIN - Qui est Paul?

Adoucisseur d`eau 22 Litres HERACLES type C

adoucisseur d`eau bi-bloc collectif et industriel

Menu Novembre 2016
