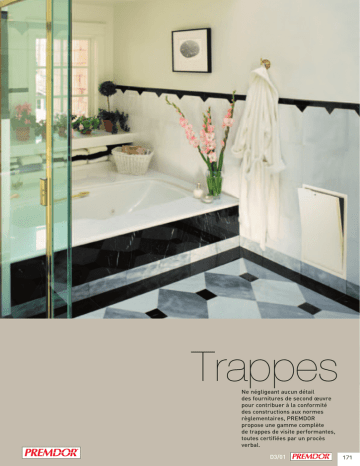

Trappes

Trappes
Ne négligeant aucun détail
des fournitures de second œuvre
pour contribuer à la conformité
des constructions aux normes
règlementaires, PREMDOR
propose une gamme complète
de trappes de visite performantes,
toutes certifiées par un procès
verbal.
D3/01
171
Trappes
Descriptif cadre
Cadre en acier 1er choix 15/10e prépeint primaire
au trempé polymérisé au four à 180°.
• Trappe de gaine coupe-feu bâti T
spécial feuillure de 48 x 15 : Trappe TG 30-38
TG 30-40 / TG 15 / TG 15-31 / TG 15-38.
• Trappe de gaine non feu bâti TR feuillure de 26 x 15 :
Trappe TG / TG 36.
• Trappe de comble bâti spécial feuillure de 35 x 15 :
Trappe TC / TC 36.
Cadre en bois exotique rouge assemblé à tenons
et mortaises feuillure 44 x 15.
• Trappe de gaine coupe-feu : Trappe TG 15 Bois.
Cadre en sapin assemblé à tenons et mortaises
feuillure 26 x 15.
• Trappe de gaine non feu : Trappe TG Bois.
PV Coupe-feu sur tous types
de cloisons ou murs
Descriptif panneau
Batimétal-Rabillon bénéficie
de PV pour l’ensemble de
sa gamme trappes coupe-feu :
une garantie réglementaire en plus.
Panneau de médium de 40 mm, fermeture par rainure
de dévétissement et batteuse à larder manœuvrable
par carré : Trappe TG 15 / TG 15 Bois.
Des produits sûrs
et économiques
Des produits certifiés avec un excellent
rapport qualité-prix : 2 atouts pour les
professionnels, libérés de la fabrication.
Adaptés à tous
types de murs
CLOISON A OSSATURE
T ALLI U E
• Trappe de gaine coupe-feu 1/2 heure 38 dB,
panneau avec laine de roche de 30 mm,
joint intumescent et joint isophonique adhésif :
Trappe TG 30-38.
• Trappe de gaine coupe-feu 1/2 heure 40 dB(A),
panneau avec laine de roche de 60 mm,
joint intumescent et joint isophonique adhésif :
Trappe TG 30-40.
• Trappe de gaine coupe-feu 1/4 heure 31 dB(A),
panneau avec joint isophonique adhésif :
Trappe TG 15-31.
La gamme des trappes convient
à tous les types de murs :
cloisons sèches, à ossature
métallique, murs en béton…
• Trappe de gaine coupe-feu 1/4 heure 38 dB,
panneau avec laine de roche de 30 mm et joint
isophonique adhésif : Trappe TG 15-38.
CLOISON A ONN E
CLOISON S C E
Panneau d’aggloméré de 22 mm, fermeture par rainure
de dévétissement et batteuse en applique manœuvrable
par carré : Trappe TG / TG Bois.
Une réglementation exigeante
La réglementation exige
pour les trappes coupe-feu :
•CF/PF : 1/4 heure
pour des trappes de
dimensions inférieures
ou égales à 0,25 m2.
•CF/PF : 1/2 heure pour
des trappes de dimensions
supérieures à 0,25 m2.
172
Performances certifiées
par procès verbaux
PV
CF/PF
Acoustique
LABORATOIRE
• Trappe de gaine non feu 36 dB(A), panneau avec laine
de roche de 30 mm et joint isophonique adhésif :
Trappe TG 36.
Panneau d’aggloméré de 22 mm, fermeture pose
en feuillure du panneau sans condamnation : Trappe TC.
• Trappe de comble 36 dB(A), panneau avec laine
de roche de 30 mm et joint isophonique adhésif :
Trappe TC 36.
Trappes de gaines coupe-feu
avec cadre métallique
TG 30/38
TG 30/40
Cloison à ossature
Cloison à ossature
Cadre métallique,
joint isophonique,
panneau médium
de 40 mm,
laine de roche
de 30 mm,
joint intumescent.
Cadre métallique,
joint isophonique,
panneau médium
de 40 mm,
laine de roche
de 60 mm,
joint intumescent.
Coupe-feu
pare-flammes 1/2 h.
PV CTICM
par extension
N°96/1 au PV
N°95-V-441.
Affaiblissement
acoustique 38 dB(-1 ; -4).
PV CEBTB
N°B212-4-388.
Coupe-feu
pare-flammes 1/2 h.
PV CTICM
par extension
N°96/1 au PV
N°95-V-441.
Affaiblissement
acoustique 40 dB(A).
PV CSTB
N°AC 97-227/5.
Cote nominale
HxL
Cote de passage
Entrefeuillure
400 x 300
404 x 304
434 x 334
400 x 400
404 x 404
434 x 434
500 x 400
504 x 404
534 x 434
600 x 400
604 x 404
634 x 434
500 x 500
504 x 504
534 x 534
566 x 566
800 x 500
804 x 504
834 x 534
866 x 566
Performance
CF et PF
Réservation
466 x 366
466 x 466
1/2
H
566 x 466
666 x 466
D3/03
173
Trappes
Trappes de gaines
coupe-feu
avec cadre bois
TG 15 bois
Cloison sèche
ou à ossature
Cadre bois BER,
panneau médium
de 40 mm.
Coupe-feu pare-flammes 1/4 h.
PV CTICM par extension
classement N° 96/1
ou PV N°95-V-474
avec cadre métallique
TG 15
TG 15-31
TG 15-38
Cloison sèche
ou à ossature
Cloison sèche
ou à ossature
Cloison sèche
ou à ossature
Cadre métallique,
panneau médium
de 40 mm.
Cadre métallique,
joint isophonique,
panneau médium
de 40 mm.
Cadre métallique,
joint isophonique,
panneau médium
de 40 mm,
laine de roche
de 30 mm.
Coupe-feu
pare-flammes 1/4 h.
PV CTICM
N°95-V-474
174
Coupe-feu
pare-flammes 1/4 h.
PV CTICM
N°95-V-474.
Affaiblissement
acoustique 31 dB(A).
PV CSTB
N°AC 97-227/1.
Coupe-feu
pare-flammes 1/4 h.
PV CTICM
N°95-V-441.
Affaiblissement
acoustique
38 dB(-1 ; -4).
PV CEBTP
N°B212-4-388
Cote nominale
HxL
Cote de passage
Entrefeuillure
Performance CF et PF TG
15 bois 15 15-31 15-38
400 x 300
404 x 304
434 x 334
400 x 400
404 x 404
434 x 434
1/4h
1/4h
500 x 400
504 x 404
534 x 434
1/4h
1/4h
600 x 400
604 x 404
634 x 434
1/4h
1/4h
500 x 500
504 x 504
534 x 534
-
-
800 x 500
804 x 504
834 x 534
-
-
1/4h
1/4h
Réservation
TG15 / TG 15-31 / TG 15-38
Réservation
TG 15 bois
1/4h
466 x 366
519 x 419
1/4h
1/4h
466 x 466
519 x 519
1/4h
1/4h
566 x 466
619 x 519
1/4h
1/4h
666 x 466
719 x 519
-
1/4h
566 x 566
619 x 619
-
1/4h
866 x 566
919 x 619
1/4h
Trappes de gaines
non-feu
Trappes
de combles
avec cadre bois
avec cadre métallique
TG Bois
TC
Cloison
Cadre métallique,
panneau d’aggloméré
de 22 mm.
Cadre bois, SNB
panneau d’aggloméré de 22 mm.
avec cadre métallique
TC 36
Cadre métallique, joint isophonique,
panneau d’aggloméré de 22 mm,
laine de roche de 30 mm.
Affaiblissement acoustique 36 dB(A).
PV CSTB extension au PV N°AC 97-227/7.
TG
TG 36
Cloison
Cloison
Cadre métallique,
panneau
d’aggloméré
de 22 mm.
Cadre métallique,
joint isophonique,
panneau d’aggloméré de 22 mm.
Affaiblissement
acoustique 36
dB(A). PV CSTB
N°AC 97-227/7.
Cote nominale Cote de passage
HxL
Entrefeuillure
Réservation
TG / TG 36
Réservation
TG bois
Cote nominale
HxL
Cote de
passage
Entrefeuillure
Réservation
400 x 300
404 x 304
434 x 334
442 x 342
479 x 379
400 x 300
404 x 304
434 x 334
442 x 342
400 x 400
404 x 404
434 x 434
442 x 442
479 x 479
400 x 400
404 x 404
434 x 434
442 x 442
500 x 400
504 x 404
534 x 434
542 x 442
579 x 479
500 x 400
504 x 404
534 x 434
542 x 442
600 x 400
604 x 404
634 x 434
642 x 442
679 x 479
600 x 400
604 x 404
634 x 434
642 x 442
500 x 500
504 x 504
534 x 534
542 x 542
579 x 579
500 x 500
504 x 504
534 x 534
542 x 542
800 x 500
804 x 504
834 x 534
842 x 542
879 x 579
800 x 500
804 x 504
834 x 534
842 x 542
D3/05
175
Généralités
Huisseries et trappes
Conditionnement
•Poids d’une huisserie 8 kg à 15 kg environ.
•Livraisons assurées en paquets cerclés.
•Transports par camions.
Mise en œuvre
•Les huisseries doivent être stockées sur des dispositifs appropriés,
horizontaux ou verticaux, évitant toute déformation et à l’abri de l’humidité
et de toute projection. En raison notamment de l’humidité, il est recommandé
de ne pas stocker dans les sous-sols.
•Les documents particuliers du marché doivent préciser les dispositions
prévues pour ces stockages. Sinon, elles seront arrêtées d’un commun accord,
entre le maître d’œuvre et l’entrepreneur qui reçoit et pose les huisseries.
•Fixation par pattes, scellement humide ou à sec.
•Pose de l’huisserie réglée en hauteur à l’aide du trait de niveau du maçon.
•Avant la fixation, application du fond de joint de liaison avec les supports.
•Rappel des vérifications à effectuer en cours de pose de l’huisserie :
- niveau, rectitude et aplomb
- verticalité des montants
- horizontalité de la traverse et du seuil.
•L’incorporation des bâtis et des huisseries pour les portes coupe-feu
et l’acoustique, sont à traiter selon le DTU 36.1 relatif à la nature de la liaison
des murs, cloisons ou doublage dans le profil métallique.
Entretien
•Vérification et entretien régulier.
•Vérification de ces organes tous les ans.
•Vérification du bon fonctionnement.
Distribution
Nos produits sont livrables en direct auprès des entreprises ou des maîtres
d’ouvrages ou au travers des grossistes.
Nota
Merci de nous signaler toute erreur ou omission. Document non contractuel
susceptible d’être modifié sans préavis.
