Descarregar fitxa tècnica

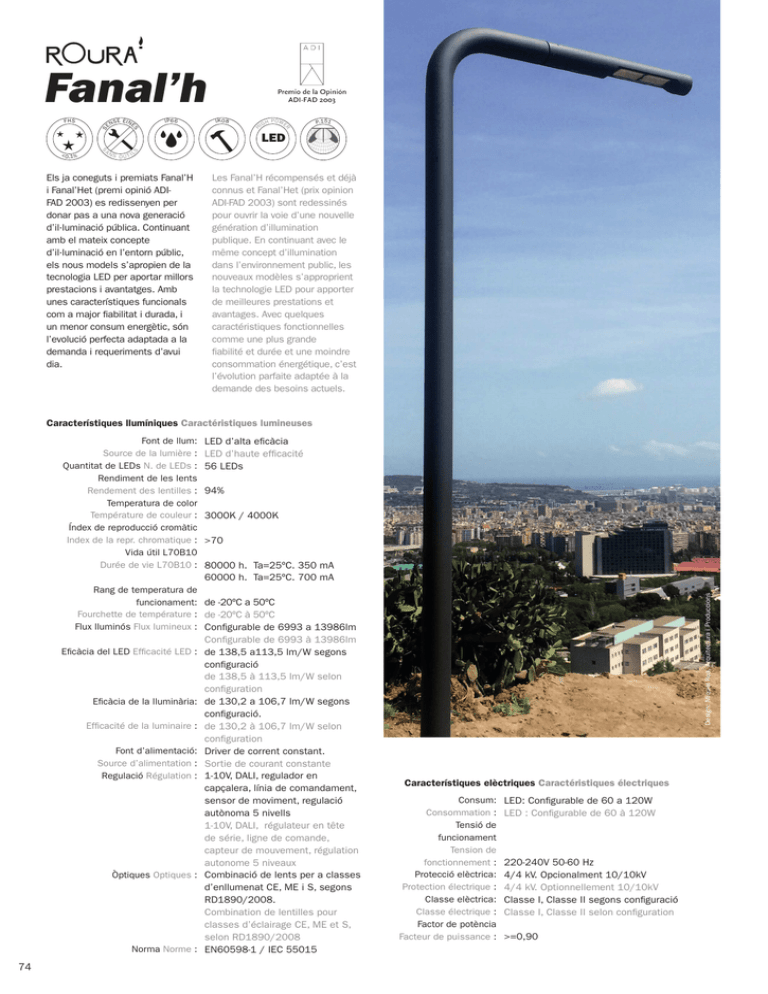

Fanal’h
IP66
IK08
H
SE EINE
IG
H P OWE
P.151
R
LED
S OUTIL
S
AN
S
< 0 ,1 %
EN
S
S
FHS
Els ja coneguts i premiats Fanal’H
i Fanal’Het (premi opinió ADIFAD 2003) es redissenyen per
donar pas a una nova generació
d’il·luminació pública. Continuant
amb el mateix concepte
d’il·luminació en l’entorn públic,
els nous models s’apropien de la
tecnologia LED per aportar millors
prestacions i avantatges. Amb
unes característiques funcionals
com a major fiabilitat i durada, i
un menor consum energètic, són
l’evolució perfecta adaptada a la
demanda i requeriments d’avui
dia.
Les Fanal’H récompensés et déjà
connus et Fanal’Het (prix opinion
ADI-FAD 2003) sont redessinés
pour ouvrir la voie d’une nouvelle
génération d’illumination
publique. En continuant avec le
même concept d’illumination
dans l’environnement public, les
nouveaux modèles s’approprient
la technologie LED pour apporter
de meilleures prestations et
avantages. Avec quelques
caractéristiques fonctionnelles
comme une plus grande
fiabilité et durée et une moindre
consommation énergétique, c’est
l’évolution parfaite adaptée à la
demande des besoins actuels.
Característiques llumíniques Caractéristiques lumineuses
Font de llum:
Source de la lumière :
Quantitat de LEDs N. de LEDs :
Rendiment de les lents
Rendement des lentilles :
Temperatura de color
Température de couleur :
Índex de reproducció cromàtic
Index de la repr. chromatique :
Vida útil L70B10
Durée de vie L70B10 :
LED d’alta eficàcia
LED d’haute efficacité
56 LEDs
94%
3000K / 4000K
>70
80000 h. Ta=25ºC. 350 mA
60000 h. Ta=25ºC. 700 mA
Design: Miquel Roa, Arquitectura i Produccions
Rang de temperatura de
funcionament: de -20ºC a 50ºC
Fourchette de température : de -20ºC à 50ºC
Flux lluminós Flux lumineux : Configurable de 6993 a 13986lm
Configurable de 6993 à 13986lm
Eficàcia del LED Efficacité LED : de 138,5 a113,5 lm/W segons
Eficàcia de la lluminària:
Efficacité de la luminaire :
Font d’alimentació:
Source d’alimentation :
Regulació Régulation :
Òptiques Optiques :
Norma Norme :
74
configuració
de 138,5 à 113,5 lm/W selon
configuration
de 130,2 a 106,7 lm/W segons
configuració.
de 130,2 à 106,7 lm/W selon
configuration
Driver de corrent constant.
Sortie de courant constante
1-10V, DALI, regulador en
capçalera, línia de comandament,
sensor de moviment, regulació
autònoma 5 nivells
1-10V, DALI, régulateur en tête
de série, ligne de comande,
capteur de mouvement, régulation
autonome 5 niveaux
Combinació de lents per a classes
d’enllumenat CE, ME i S, segons
RD1890/2008.
Combination de lentilles pour
classes d’éclairage CE, ME et S,
selon RD1890/2008
EN60598-1 / IEC 55015
Característiques elèctriques Caractéristiques électriques
Consum:
Consommation :
Tensió de
funcionament
Tension de
fonctionnement :
Protecció elèctrica:
Protection électrique :
Classe elèctrica:
Classe électrique :
Factor de potència
Facteur de puissance :
LED: Configurable de 60 a 120W
LED : Configurable de 60 à 120W
220-240V 50-60 Hz
4/4 kV. Opcionalment 10/10kV
4/4 kV. Optionnellement 10/10kV
Classe I, Classe II segons configuració
Classe I, Classe II selon configuration
>=0,90
Conjunts / Ensembles
Característiques de columna Caractéristiques de mât
Materials: Acer estructural tubular EN10219 S235JRH
Matériels : Mât d’acier structural tubulaire EN10219
Altura Hauteur :
Secció Section :
Projecció del braç
Vol de crosse :
Ancoratge Ancrage :
Fixació lluminària:
Fixation luminaire :
Porta de registre:
Porte d’enregistrement :
Acabat Finition :
Color Couleur :
Norma Norme :
S235JRH
7000mm/9000mm
Ø168mm
1700mm/2100mm
Mitjançant placa de seient amb centres a
300x300mm. 4 perns M22x600mm.
Par plaque de base avec des entraxes
300x300mm
4 tiges de scellement M22x600mm
Terminació Ø60x100mm
Terminaison Ø60x100mm
Enrasada de 300x105mm
Affleurante 300x105mm
Galvanitzat per immersió en calent segons
EN ISO 1461:1999. Opcional, emprimació
epoxi 2 components i pintura de poliuretà.
Galvanisé par immersion à chaud selon
EN ISO 1461:1999
Optionnel, apprêt époxy 2 composants et
peinture polyuréthane
Carta RAL o AKZO disponible subjecta a demanda
RAL ou AZKO disponible sur demande
EN 40-5
9m.
8m.
7m.
6m.
5m.
4m.
3m.
FLBZ10
FLHS
1m.
FLHM-FLB10
2m.
75
