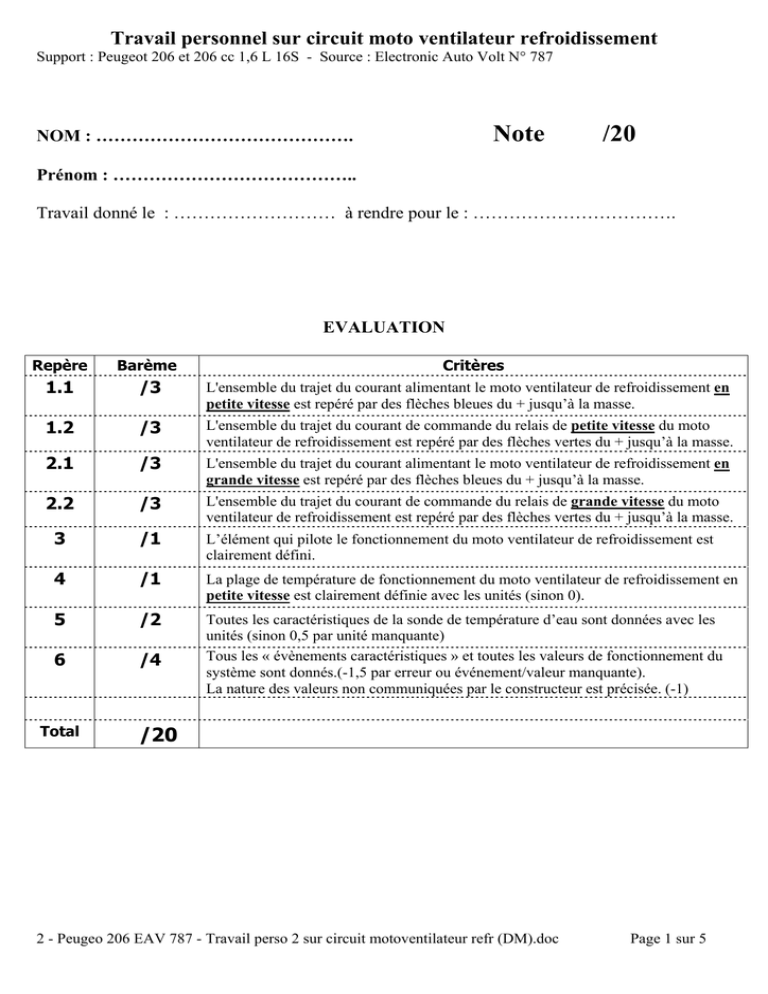

Travail personnel sur circuit motoventilateur refroidissement

Travail personnel sur circuit moto ventilateur refroidissement
Support : Peugeot 206 et 206 cc 1,6 L 16S - Source : Electronic Auto Volt N° 787
Note
NOM : …………………………………….
/20
Prénom : …………………………………..
Travail donné le : ……………………… à rendre pour le : …………………………….
EVALUATION
Repère
Barème
1.1
/3
L'ensemble du trajet du courant alimentant le moto ventilateur de refroidissement en
petite vitesse est repéré par des flèches bleues du + jusqu’à la masse.
1.2
/3
L'ensemble du trajet du courant de commande du relais de petite vitesse du moto
ventilateur de refroidissement est repéré par des flèches vertes du + jusqu’à la masse.
2.1
/3
L'ensemble du trajet du courant alimentant le moto ventilateur de refroidissement en
grande vitesse est repéré par des flèches bleues du + jusqu’à la masse.
2.2
/3
L'ensemble du trajet du courant de commande du relais de grande vitesse du moto
ventilateur de refroidissement est repéré par des flèches vertes du + jusqu’à la masse.
3
/1
L’élément qui pilote le fonctionnement du moto ventilateur de refroidissement est
clairement défini.
4
/1
La plage de température de fonctionnement du moto ventilateur de refroidissement en
petite vitesse est clairement définie avec les unités (sinon 0).
5
/2
6
/4
Toutes les caractéristiques de la sonde de température d’eau sont données avec les
unités (sinon 0,5 par unité manquante)
Tous les « évènements caractéristiques » et toutes les valeurs de fonctionnement du
système sont donnés.(-1,5 par erreur ou événement/valeur manquante).
La nature des valeurs non communiquées par le constructeur est précisée. (-1)
Total
Critères
/20
2 - Peugeo 206 EAV 787 - Travail perso 2 sur circuit motoventilateur refr (DM).doc
Page 1 sur 5
Travail personnel sur circuit moto ventilateur refroidissement
Support : Peugeot 206 et 206 cc 1,6 L 16S - Source : Electronic Auto Volt N° 787
Présentation du système
2 - Peugeo 206 EAV 787 - Travail perso 2 sur circuit motoventilateur refr (DM).doc
Page 2 sur 5
1 Sur le schéma ci-dessous, repérez avec des flèches :
1.1 Bleues l'ensemble du trajet du courant alimentant le moto ventilateur de refroidissement en petite vitesse.
1.2 Vertes l'ensemble du trajet du courant de commande du relais de petite vitesse du moto ventilateur de refroidissement.
2 - Peugeo 206 EAV 787 - Travail perso 2 sur circuit motoventilateur refr (DM).doc
Page 3 sur 5
2 Sur le schéma ci-dessous, repérez avec des flèches :
2.1 Bleues l'ensemble du trajet du courant alimentant le moto ventilateur de refroidissement en grande vitesse.
2.2 Vertes l'ensemble du trajet du courant de commande du relais de grande vitesse du moto ventilateur de refroidissement.
2 - Peugeo 206 EAV 787 - Travail perso 2 sur circuit motoventilateur refr (DM).doc
Page 4 sur 5
3
Quel élément pilote le fonctionnement du moto ventilateur de refroidissement ?
4
Indiquez la plage de température de fonctionnement du moto ventilateur en petite vitesse
5
Indiquez ci dessous les caractéristiques de la sonde de température d'eau pour une température de :
20°C :
40°C :
100°C :
120°C :
6
Sur les axes et la courbe ci -dessous, indiquez les valeurs et situez tous les "évènements" caractéristiques du
fonctionnement du système de refroidissement de la Peugeot 206. Remarque : vous n’indiquerez que les
renseignements pour lesquels le constructeur donne des valeurs.
Questions : Quelles valeurs ne sont pas fournies par le constructeur ? : _______________________________
Température moteur (°C)
115 °C
110 °C
100 °C
90 °C
80 °C
70 °C
Température
moteur au
démarrage = 60°C
Temps
(mn)
Démarrage
moteur
6
15
24
2 - Peugeo 206 EAV 787 - Travail perso 2 sur circuit motoventilateur refr (DM).doc
33
Arrêt
moteur
Page 5 sur 5
