Réseaux Sans-Fil Démarche projet et exemples de déploiement

Réseaux Sans-Fil Démarche projet et exemples de déploiement

JSF
Journée
Journée Sans-Fil
Sans-Fil

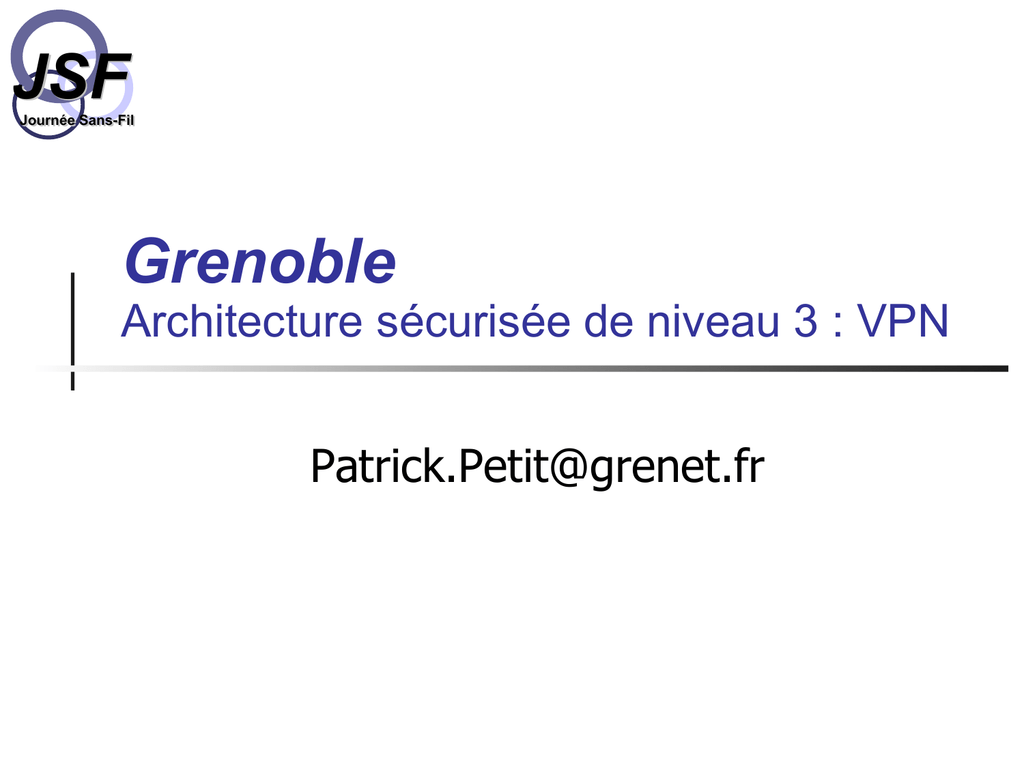

Grenoble
Architecture sécurisée de niveau 3 : VPN
[email protected]
JSF
Journée
Journée Sans-Fil
Sans-Fil
Plan
 Contexte
 Solution technique déployée
 Coût du déploiement
 Exploitation de la solution
 Statistiques d’utilisation
 Bilan de la solution et avenir
JSF
Journée
Journée Sans-Fil
Sans-Fil
Contexte
JSF Déploiement académie de Grenoble
Journée
Journée Sans-Fil
Sans-Fil
 Contexte
5 Universités (UJF, UPMF, Stendhal, INPG, Savoie)
60 000 étudiants, 5 000 personnels
Plusieurs campus mutualisés
5 CRI + 1 Service Inter-U
Des centres de ressources informatiques dans les Universités
Un inter-U fédérateur (Réseau métropolitain sur Grenoble)
Le CNRS puis le CROUS de l’académie ont rejoint
l’infrastructure existante
JSF
Journée
Journée Sans-Fil
Sans-Fil
Solution technique déployée
JSF Déploiement : comment ça marche ?
Journée
Journée Sans-Fil
Sans-Fil
 Les bornes présentent un SSID ouvert
 L’utilisateur se voit affecter une adresse IP privée
 L’utilisateur accède :
 aux concentrateurs VPN de son établissement qui l’authentifie
 au site Web Inter-U de diffusion du logiciel client VPN-IPSec
 Authentification/Chiffrement : solution « VPN IPSec »
 On ne peut rien faire sans s’authentifier
 On établit un tunnel chiffré pour sécuriser les échanges sans-fil
 Suivi des connexions
 la solution retenue offre une traçabilité complète des connexions
 Raccordement des campus distants avec des tunnels
JSF
Journée
Journée Sans-Fil
Sans-Fil
Principe d’architecture technique
sans-fil campus
Routeur inter-U
Vers réseaux extérieurs,
Renater
Et le reste du monde
Serveurs
Radius/Ldap
Concentrateur
VPN
Routeur organisme 1
Serveur DHCP
Routeur organisme i
Concentrateur
VPN
Routeur organisme 2
Filtrage trafic
Sans-fil/VPN
Réseaux filaire organisme 1
VLAN sans-fil organisme 1
Serveurs
Radius/ldap
Filtrage trafic
Sans-fil/VPN
Serveur DHCP
Réseaux filaire organisme i
VLAN sans-fil organisme i
JSF
Scénario de connexion VPN-IPSec
Journée
Journée Sans-Fil
Sans-Fil
Routeur inter-U
Vers réseaux extérieurs,
Renater
Et le reste du monde
Serveurs
Radius/Ldap
Concentrateur
VPN
Serveurs
Radius/ldap
Concentrateur
VPN
Serveur DHCP
Routeur organisme 1
Routeur organisme 2
Serveur DHCP
PC
organisme 1
PC
organisme 2
JSF
Annuaire d‘établissement
Journée
Journée Sans-Fil
Sans-Fil
DSIGU
HARPEGE
(SGBD)
Grenoble 1
Réplicat
LDAP
Free radius
Connecteur
Radius
Grenoble 2 / INPG
LDAP
Grenoble 1
Réplicat
LDAP
users
VPN
users
Free radius
VPN
Grenoble 3
Grenoble 2
Grenoble 3
Réplicat
LDAP
Cisco ACS
IMAG
APOGEE
(SGBD)
LDAP
VPN
Free radius
Connecteur
Radius
users
VPN
JSF
Journée
Journée Sans-Fil
Sans-Fil
Mode de gestion des utilisateurs
hors établissements
 Pour les conférences suivant les établissements :
 création de comptes temporaires sur les serveurs radius.
 une clé partagée en WPA ou WPA2 est mise à disposition des
participants (restriction des services),
 Pour le CROUS de l’académie
 côté utilisateurs : les BTS sont enregistrés dans un annuaire
indépendant.
JSF Déploiement académie de Grenoble
Journée
Journée Sans-Fil
Sans-Fil
 Déploiement au coup par coup
 Chaque établissement
 déploie ses sites en fonction des demandes et du
budget
 réalise l’identification/authentification de ses
utilisateurs
 gère et supervise son réseau sans-fil
 Une solution technique commune : VPN IPSec
JSF
Journée
Journée Sans-Fil
Sans-Fil
Politique de sécurité du réseau
sans-fil
 Chaque établissement a sa politique de sécurité :
Restriction des services accessibles suivant le type de
population :
étudiants, personnels, enseignants/chercheurs,
accès réservé uniquement à la population de l’établissement,
accès ouvert à tous quelque soit l’établissement.
Restrictions horaires dans certains cas (nuit, weekend)
JSF
Journée
Journée Sans-Fil
Sans-Fil
Coût du déploiement
JSF
Les coûts de la solution
Journée
Journée Sans-Fil
Sans-Fil
Coûts (hors déploiement des bornes)
Serveurs d'authentification
Serveur Dell 860 ≈ 1 200 €
ACS Cisco ≈ 5 000 €
Clients VPN Cisco multi-plateformes gratuits
Concentrateur VPN 3030 : ≈ 13 000 € (1 500 connexions)
Bornes Cisco AP1121G : ≈ 530 €
JSF
Journée
Journée Sans-Fil
Sans-Fil
Exemples de coût matériel
 Université Joseph Fourier : minimum 158 000 €
 200 bornes (Cisco AP1121)
 4 concentrateurs VPN
 Université Pierre Mendès France : minimun 39 500 €
 50 bornes (Cisco AP1120B, AP1121G, AP1130AG)
 1 concentrateur VPN
 Université de Savoie : minimum 116 600 €
 171 bornes déployées (AP Cisco 1231g/1130g)
 2 concentrateurs VPN 3020
JSF
Journée
Journée Sans-Fil
Sans-Fil
Budget de déploiement des
CROUS pour l’académie
 CCTP réalisé par une société extérieure
 1ère tranche CROUS Grenoble et Chambéry
 Projet pour 1 050 chambres – réalisé au 1er semestre 2007
 Génie Civil et fibre optique : ≈ 27 000 €
 Câblage et équipements actifs : ≈ 150 000 €
 84 bornes et 2 contrôleurs de bornes
 2ème tranche CROUS Grenoble
 Projet pour 1 300 chambres – en cours de déploiement
 Génie Civil et fibre optique : ≈ 35 000 €
 Câblage et équipements actifs : ≈ 136 000 €
 91 bornes et 1 contrôleur de bornes
JSF
Journée
Journée Sans-Fil
Sans-Fil
Exploitation de la solution
JSF
Journée
Journée Sans-Fil
Sans-Fil
Gestion des équipements
 Temps de maintenance des boîtiers VPN quasi nul
 Tester les nouvelles révisions des clients, des surprises
sont toujours possibles (déboires avec Vista)
 Les bornes sont supervisées par des scripts
 Etude d’une solution de gestion centralisée des bornes
JSF
Journée
Journée Sans-Fil
Sans-Fil
Support et assistance
 Assistance aux étudiants pour la configuration du
client VPN
 Un guichet sur le campus : ouvert 20h/semaine
 Trois guichets sur des sites distants sur Grenoble : ouverts
2h/semaine .
 Assistance informatique pour les étudiants, à la DSI
Grenoble Universités : ouvert du lundi au vendredi de
9h à 17h non-stop
 Mise en place d’un service Web commun entre les
différents établissements pour :
 la configuration de l’accès nomade
 la diffusion d’une carte de couverture sans-fil
JSF
Journée
Journée Sans-Fil
Sans-Fil
Statistiques d’assistance
 Nombre d’interventions pour la configuration du client
VPN durant la période du 04/09/06 au 31/01/07 : 1 081
 En moyenne 5 interventions de configuration de client
VPN par jour à l’assistance informatique
 Nombre de consultations de la page d’aide VPN Wifi
entre le 20/11/2006 et le 23/02/2007 : 594
 Le temps d’installation du client VPN :
 5 minutes dans le meilleur des cas
 en moyenne 20 minutes si des logiciels entrent en conflit
(pare feu, antivirus, système instable…)
 30 minutes voire plus si l’étudiant ne connaît pas son login
et/ou son mot de passe
JSF
Journée
Journée Sans-Fil
Sans-Fil
Moyens humains mis en oeuvre
 Ingénierie de mise en place
 1 ETP pour l’ensemble des établissements
 Exploitation quotidienne
 Assistance : 1 ETP + roulement de 5 étudiants (≈ 1 ETP)
 Ils ont pour tâche la production des ressources présentes sur le
site de l’assistance informatique étudiant.
 L’assistance prend en charge les étudiants pour : le bureau
virtuel, ENT, LMS, Wifi, messagerie, bureautique, hard,…
 Gestion des bornes : 1 ETP pour l’ensemble des
établissements
JSF
Journée
Journée Sans-Fil
Sans-Fil
Statistiques d’utilisation
JSF
Journée
Journée Sans-Fil
Sans-Fil
Statistiques d’utilisation du réseau
•
La métrologie est à la charge de chaque établissement
•
Université Joseph Fourier :
– 200 bornes (Cisco AP1121)
– 4 concentrateurs VPN
– Depuis 2005, 2 715 étudiants et 464 personnels/invités différents
22/01/2007
2004
2005
2006
2007
Total
%
Total des connexions Personnels &
Invités
0
2 909
28 603
3 205
34 717
34,13 %
Total des connexions des Etudiants
35
4 902
87 374
9 420
101 731
74,56 %
Total de toutes les connexions
35
7 811
115 977
12 625
136 448
100,00 %
JSF
Statistiques suite
Journée
Journée Sans-Fil
Sans-Fil
•
Université Pierre Mendès France :
50 bornes (Cisco AP1120B, AP1121G, AP1130AG)
1 concentrateur VPN
13/06/2007
Total de toutes les connexions
•
2004
2005
2006
2007
Total
3 061
27 621
88 676
82 802
202 160
Institut National Polytechnique de Grenoble :
nombre de bornes non recensées
1 concentrateur VPN
23/01/2007
Total de toutes les connexions
Nombre réel d’utilisateurs
2004
2005
2006
2007
Total
130
1 362
22 994
2 974
27460
26
68
632
249
JSF
Statistiques suite
Journée
Journée Sans-Fil
Sans-Fil
 Université de Savoie :
 171 bornes déployées (AP Cisco 1231g/1130g)
 2 concentrateurs VPN 3020 en équilibrage de
charge et redondance
 4 215 utilisateurs différents depuis mai 2005
 4 sites couverts :
Annecy, Chambéry, Jacob Bellecombette, Le Bourget
 Zones les plus fréquentées :
 Salles de réunion, amphis, salles de cours, lieux de
vie (accueil, cafétéria, couloirs aménagés) JSF
Journée
Journée Sans-Fil
Sans-Fil
Bilan de la solution et avenir
JSF Solution retenue pour le déploiement
Journée
Journée Sans-Fil
Sans-Fil
 Avantages
Possibilité de connexion dans tous les campus de
l’académie
Homogénéité de la solution retenue
Confidentialité des échanges garantie
Sécurité des réseaux conventionnels garantie
Respect de la charte d’utilisation du réseau
Solution utilisable en nomade quelque soit le réseau
utilisé (sans-fil mais aussi adsl, ethernet, rtc…)
JSF Solution retenue pour le déploiement
Journée
Journée Sans-Fil
Sans-Fil
 Inconvénients
 Installation d’un logiciel sur les postes clients (téléchargement du
client, droits d’installation, conflits avec des applications tierces)
 Gestion lourde de l’identification/authentification des utilisateurs
le déploiement n’est pas immédiat (mise à jour de l’annuaire)
 Gestion d’un visiteur/invité
 Serveur VPN = goulot d'étranglement :
 en terme de performances (chiffrement),
 en terme de fiabilité (redondance possible).
 Impossibilité de monter un tunnel VPN dans un tunnel VPN
 Un réseau sans-fil ouvert peut facilement être paralysé
 Restreint à un usage interne aux Universités Grenobloises – Savoie
 Les agressions de vol à l’arraché avec ou sans violence sont
courantes, surtout en période nocturne
JSF
Journée
Journée Sans-Fil
Sans-Fil
Autres méthodes d‘accès sans fil
 Aucune autre méthode d’accès sans fil n’est
en production au niveau des Universités
Grenobloises et de Savoie
 Il n’en reste pas moins que de nombreux tests
ont été réalisés et que pour l’instant :
soit la traçabilité offerte n’est pas satisfaisante
soit l’usage n’est pas confortable pour l’utilisateur
JSF
Journée
Journée Sans-Fil
Sans-Fil
Accès sans fil pour du Web
 « Cahier des charges précis » : « 90 % des besoins
des nomades sont de type Web pur »
 Simple en manipulation
 Accès Web pur
 Trace des utilisateurs
 Plusieurs types de solutions ont été étudiés dans
ce cadre :
 Taxonomie propriétaire des solutions testées :
 L’approche Proxy avec Auto détection (sans client)
 L’approche Proxy Transparent (sans client)
 L’approche WEB-VPN-SSL (client léger)
 L’approche « portail captif » (sans client)
JSF
Journée
Journée Sans-Fil
Sans-Fil
Intégration à Eduroam
 On a été partie prenante au début d’Arredu précurseur
Eduroam en France, et on continue de suivre le projet
 Nous sommes convaincus de l’apport de la
proxification radius
 L’authentification en 802.11i ou WPA2 reste en
suspens concernant
 la traçabilité
 la configuration des postes nomades
JSF
Journée
Journée Sans-Fil
Sans-Fil
L’avenir
 Réflexion sur la salubrité des postes (patchs
+ antivirus)
 Déployer une solution pour un meilleur
accueil des invités avec comme contrainte la
traçabilité
 Aller vers Eduroam
