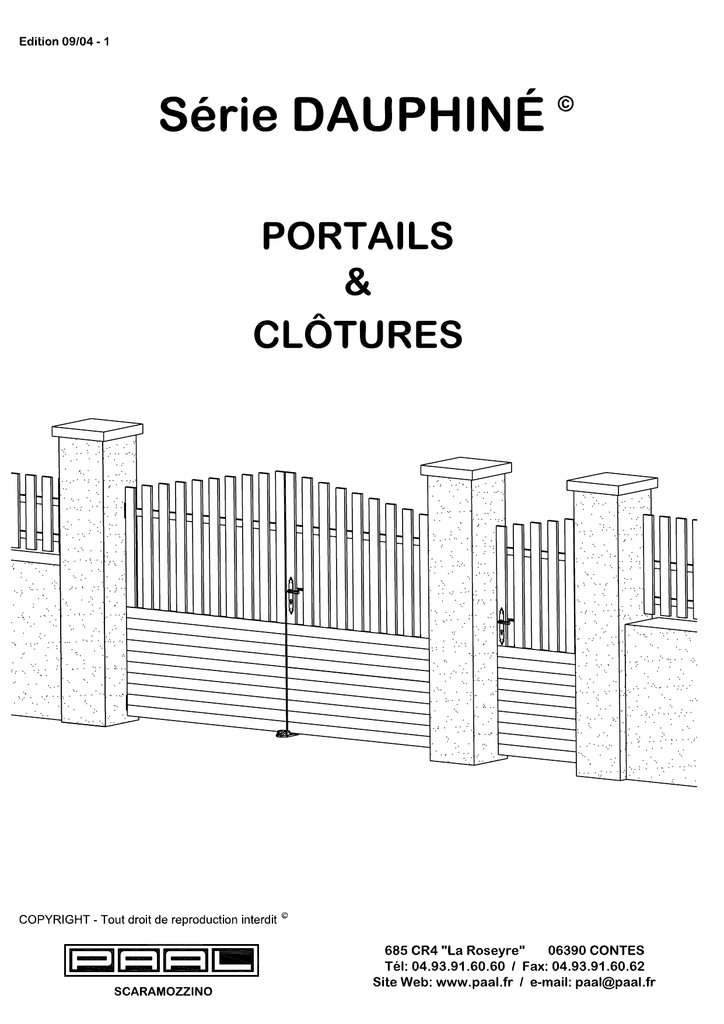

Série DAUPHINÉ
©
Portails & Clôtures
Descriptif
Système de conception très simple, une ossature sur laquelle est fixé le
remplissage, seulement cinq profilés en aluminium extrudé permettent la réalisation
de portails et de clôtures de formes diverses.
Le remplissage peut être à lattes, plein ou mixte.
Les différents profilés sont en aluminium 6060 T5 thermolaqués suivant la palette
des teintes RAL et bénéficient du label de qualité QUALICOAT.
Sur stock, les profilés sont proposés en Brut, laqué blanc Ral 9010
et marron mat 9840.
PORTAIL - DESCRIPTIF TECHNIQUE
OSSATURE :
Constituée d’un profilé tubulaire de section rectangulaire 50x30x1,8 assemblé
soit en coupe droite par cavalier, soit en coupe d’onglet par équerre
aluminium de forte section.
REMPLISSAGE :
•
A lattes: composé de profilés tubulaires de section rectangulaire 80x20x1,5
fixés sur l’ossature par vis inox.
•
Plein: panneau composé de lames tubulaires de section 80x18, clipées entreelles et encadrées par un profilé de finition en « U », fixé sur l’ossature par vis
inox.
ACCESSOIRES :
Aucun accessoire n’est composé de matériau susceptible de s’oxyder, les
pièces d’assemblage sont en aluminium, les embouts de profilés en aluminium
ou en polyamide, les gonds en cupro-aluminium, la visserie en inox.
CLÔTURE - DESCRIPTIF TECHNIQUE
CLÔTURE À LATTES HORIZONTALES :
Sur des montants (section 40x20x2) maintenus dans des platines en aluminium
fixées sur murette, sont fixées les lattes (section 80x20) à l’aide de supports en
aluminium ou en polyamide.
CLÔTURE À LATTES VERTICALES :
Entre des montants (section 40x20x2) maintenus dans des platines en aluminium
fixées sur murette, sont fixés des profilés de section 50x30 formant traverses
sur lesquels sont vissées les lattes (section 80x20).
CLÔTURE À REMPLISSAGE PLEIN :
Entre des montants (section 40x20x2) maintenus dans des platines en aluminium
fixées sur murette, sont fixés des profilés de section 50x30 formant traverses,
sur lesquelles est fixé le panneau composé de lames tubulaires de section
80x18 clipées entre-elles et encadrées par un profilé de finition en « U ».
