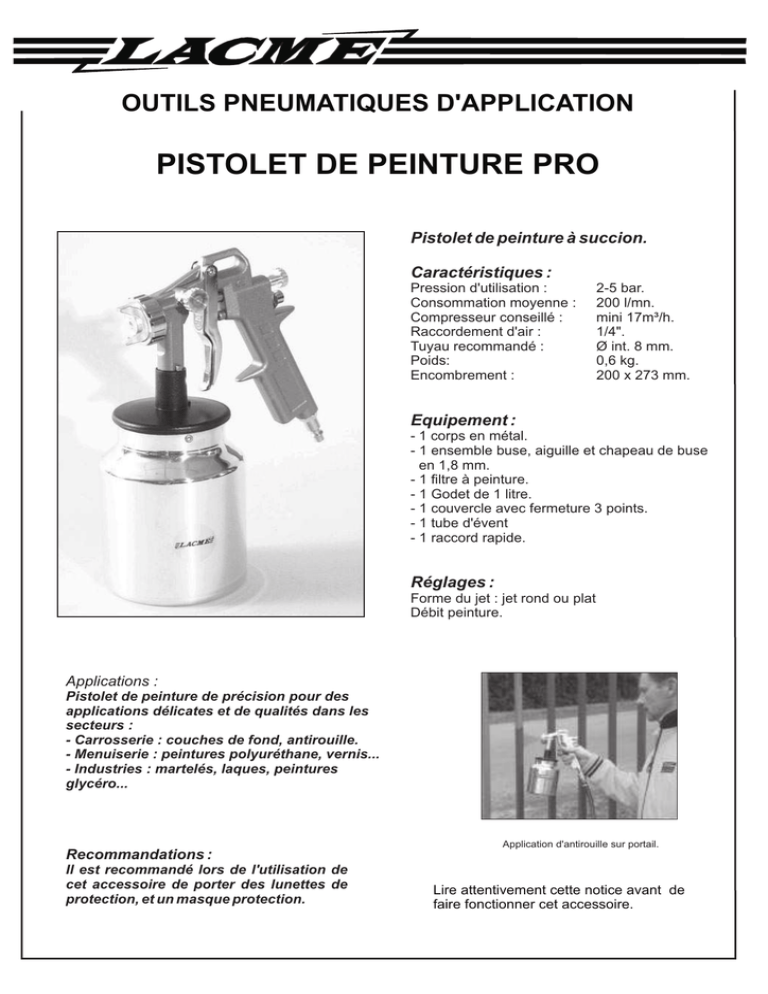

pistolet de peinture pro

OUTILS PNEUMATIQUES D'APPLICATION
PISTOLET DE PEINTURE PRO
Pistolet de peinture à succion.
Caractéristiques :
Pression d'utilisation :
Consommation moyenne :
Compresseur conseillé :
Raccordement d'air :
Tuyau recommandé :
Poids:
Encombrement :
2-5 bar.
200 l/mn.
mini 17m³/h.
1/4".
Ø int. 8 mm.
0,6 kg.
200 x 273 mm.
Equipement :
- 1 corps en métal.
- 1 ensemble buse, aiguille et chapeau de buse
en 1,8 mm.
- 1 filtre à peinture.
- 1 Godet de 1 litre.
- 1 couvercle avec fermeture 3 points.
- 1 tube d'évent
- 1 raccord rapide.
Réglages :
Forme du jet : jet rond ou plat
Débit peinture.
Applications :
Pistolet de peinture de précision pour des
applications délicates et de qualités dans les
secteurs :
- Carrosserie : couches de fond, antirouille.
- Menuiserie : peintures polyuréthane, vernis...
- Industries : martelés, laques, peintures
glycéro...
Recommandations :
Il est recommandé lors de l'utilisation de
cet accessoire de porter des lunettes de
protection, et un masque protection.
Application d'antirouille sur portail.
Lire attentivement cette notice avant de
faire fonctionner cet accessoire.
Raccordement
Le pistolet de peinture Pro est livré avec un embout raccord
rapide.
Les accessoires Lacmé sont munis d'embouts raccords rapides permettant un raccordement immédiat par enclenchement dans les coupleurs
qui équipent tous les tuyaux.
Lors du "désenclenchement", les coupleurs se ferment automatiquement,
évitant ainsi de manoeuvrer les robinets sur lesquels sont branchés les
tuyaux.
Filtration et lubrification
Deux précautions à respecter lors de l'utilisation d'outils
pneumatiques.
2
1
3
- Le Filtrage.
Tous les outils pneumatiques doivent être alimentés par un air sec
et dépourvu d'impuretés, d'où la nécessité d'intercaler un épurateurdétendeur entre le compresseur et l'outil, qui permet de filtrer et de
régler la pression.
- La Lubrification.
Les outils à moteur pneumatiques doivent être OBLIGATOIREMENT
LUBRIFIES. Il faut donc intercaler un lubrificateur entre l'outil et
l'épurateur-détendeur.
1) Epurateur-détendeur
2) Lubrificateur
3) Robinet de sortie
Noter bien :
Il est recommandé de respecter les pressions d'utilisations conseillées.
Une utilisation fréquente à une pression d'utilisation trop élevée, peut
entraîner une usure accélérée de l'appareil.
Les Pelouses, route du Lude 72200 LA FLECHE
Tél. : 02.43.94.42.94 Télécopie : 02.43.45.24.25
Ligne directe SAV : 02.43.48.20.83
DECLARATION DE CONFORMITE C.E.
Nous certifions, par la présente, que le matériel neuf désigné ci-dessous :
Réf. : 300.100 ou 300.102
est conforme aux dispositions de la Directive machines (89/392/CE) , EN 792.13..
Fait à LA FLECHE, le 10 Janvier 2002.
La Direction,
Marc BOUILLOUD.
PP-IND.CDR - 0050.1/CD
Le pistolet de peinture Pro
Accessoires
Lacmé propose trois modèles d'ensembles buse de rechange pour
Pistolet de peinture Pro.
Ces ensembles sont composés,
- d'une buse en acier
- d'une aiguille en acier.
- d'un chapeau de buse en laiton nicklé.
- d’un joint de chapeau de buse.
Ens. buse 1,5 mm, pour pist. de peinture Pro
Ens. buse 1,8 mm, pour pist. de peinture Pro
Ens. buse 2,5 mm, pour pist. de peinture Pro
Réf : 303.002
Réf : 303.102
Réf : 303.202
Réglages
Sur le pistolet de peinture Pro deux types de réglage sont possibles : le réglage de la forme du jet et
le réglage du débit peinture.
Réglage de la forme du jet.
Grâce au bouton de réglage du jet (bouton sur la tête du pistolet), vous pouvez obtenir un réglage précis de
la pression à la sortie du pistolet, un bon éclatement de la peinture et la taille de jet souhaitée.
Le jet rond, s'obtient en serrant au maximum le bouton de réglage du jet.
Le jet plat, s'obtient en dévissant le bouton de réglage du jet, plus le bouton est desserré plus le jet est large.
Le jet plat est orientable suivant la position du chapeau de buse, on obtient un jet plat vertical, horizontale ou
de biais.
Attention! Vérifier le serrage du chapeau de buse avant de peindre, pour éviter qu'il ne tourne et modifie
l'inclinaison du jet.
La taille du jet est : à 30 cm
Réglage forme du jet
jet rond : Ø 12 cm
jet plat : H 20 cm
Jet plat vertical
Jet plat horizontal
Le réglage du débit peinture.
Grâce au bouton de réglage du débit peinture, vous réglez la butée
d'aiguille. Plus le jet est large, plus il faut augmenter le débit de
peinture pour obtenir la même qualité de couverture.
Pour obtenir la meilleure application possible, d'éclatement produit,
vous serez parfois amené à ajuster la pression d'air à l'entrée du
pistolet.
Rejet débit peinture
Pressions de travail
Le pistolet de peinture n'est pas équipé de réglage du débit d'air (pression). Le réglage de la pression
se fera au niveau de l'épurateur-détendeur du compresseur.
les pressions recommandées sont
- 2 bar :
pour les peintures très fluides.
- 3-4 bar :
pour les peintures "liquides".
- 5 bar et + : pour les peintures plus épaisses.
Techniques d'application
Pour peindre dans les meilleures conditions possibles, il est bon de respecter les quelques consignes
suivantes.
- Veiller à ce que la surface à peindre soit propre.
- Tenir le pistolet le plus perpendiculairement à la surface de travail.
- Déplacer le pistolet parallèlement à la surface à peindre, à une
distance de 15 à 30 cm.
- Commencer le mouvement avant de faire sortir le produit en
appuyant sur la gâchette.
- Relâcher la gâchette à la fin de chaque passe.
Application sur de grandes surfaces
- Régler le pistolet sur jet plat vertical.
- Faire chevaucher chaque bande d'environ un tiers de sa largeur.
- Appliquer la peinture par surface d'au moins 1 m².
Surface à peindre
15 cm
à
30 cm
Bon
Mauvais
- Pulvériser la peinture en déplaçant le pistolet, pour éviter que la couche obtenue soit trop épaisse et que la
peinture coule.
Application dans les angles.
- Régler le pistolet sur jet rond.
- Réduire le débit peinture.
- Appliquer la peinture sur les deux surface en même temps.
- Toujours traiter les bords et les angles avant la ou les surfaces principales.
Godet 1 litre
Couvercle avec fermeture 3 points.
Pour fermer le couvercle, il suffit d’enclencher le
couvercle avec le godet.
Une fois enclenché, attention de bien visser.
Vue éclatée pistolet de peinture Pro
Pour toute commande de pièces détachées préciser la référence de la pistolet de peinture Pro, suivie du numéro
de la pièce et de la quantité souhaitée.
Ex :
300.100 9
Ressort
2 pcs
3 4 2b
5
6
7
1
8
2a
9
10
13
15
11 12
14
17
21
16a
24
16b 18
23
19
25
20
22
27
26
28
Rep.
Désignation
Rep.
Désignation
Rep.
Désignation
01
02a
02b
Anneau cannelé
Tête de buse
Joint plastique de tête
de buse
Buse
Joint
Fixation gâchette
Bouchon
Vis
Aiguille
Ressort
10
Bouton de réglage de débit
de peinture
Bouton de réglage du jet
Contre écrou d’étanchéité
Joint
Presse étoupe
Axe
Joint
Joint
Clapet
Ressort
19
20
21
22
23
24
25
26
27
28
Joint
Butée de ressort
Corps
Raccord rapide
Gâchette
Couvercle de bol
Joint de bol
Ecrou de bol
Tube plongeur
Bol
03
04
05
06
07
08
09
11
12
13
14
15
16a
16b
17
18
Nettoyage du pistolet
Comme tout pistolet de peinture, le pistolet de peinture Pro doit être nettoyé après chaque utilisation :
Néanmoins il n'est pas nécessaire de démonter l'ensemble buse pour effectuer un nettoyage complet du
pistolet. Pour une interruption non prolongée de vos travaux de peinture, un nettoyage sommaire du
pistolet peut-être envisagé.
- Dévisser le bol
- Vider le bol de son contenu
- Nettoyer correctement le bol
- Verser du diluant (ou solvant approprié) dans le bol.
- Plonger le tube plongeur du pistolet dans le bol.
- Actionner la gâchette.
Cesser l'opération lorsque le jet obtenu devient de la
couleur du diluant utilisé.
Vider le bol, votre pistolet est nettoyé.
Remplacement et démontage de l’ensemble buse
Selon les peintures utilisées, vous pouvez être amené à changer l’ensemble buse.
Vous pouvez également le démonter pour le nettoyer.
Pour ce faire, veuillez suivre les indications ci-dessous :
2
1
Dévisser le bouton de
réglage du débit
peinture.
Retirer le ressort.
3
Appuyer sur la gâchette
afin de retirer l’aiguille.
4
Dévisser le chapeau de
buse.
5
Desserrer la buse à
l’aide d’une clé plate ou
à pipe de 15.
