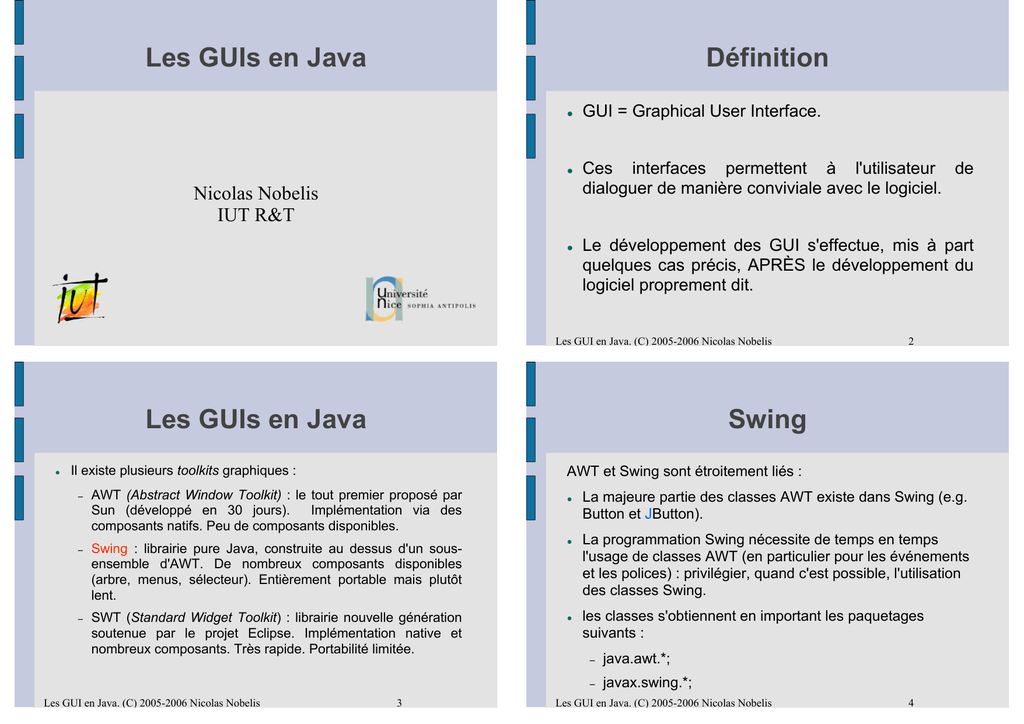

Les GUIs en Java
Définition
Nicolas Nobelis
IUT R&T
Les GUI en Java. (C) 2005-2006 Nicolas Nobelis
1
GUI = Graphical User Interface.
Ces interfaces permettent à l'utilisateur de
dialoguer de manière conviviale avec le logiciel.
Le développement des GUI s'effectue, mis à part
quelques cas précis, APRÈS le développement du
logiciel proprement dit.
Les GUIs en Java
Swing
Il existe plusieurs toolkits graphiques :
AWT et Swing sont étroitement liés :
AWT (Abstract Window Toolkit) : le tout premier proposé par
Sun (développé en 30 jours).
Implémentation via des
composants natifs. Peu de composants disponibles.
Swing : librairie pure Java, construite au dessus d'un sousensemble d'AWT. De nombreux composants disponibles
(arbre, menus, sélecteur). Entièrement portable mais plutôt
lent.
SWT (Standard Widget Toolkit) : librairie nouvelle génération
soutenue par le projet Eclipse. Implémentation native et
nombreux composants. Très rapide. Portabilité limitée.
2
3
La majeure partie des classes AWT existe dans Swing (e.g.
Button et JButton).
La programmation Swing nécessite de temps en temps
l'usage de classes AWT (en particulier pour les événements
et les polices) : privilégier, quand c'est possible, l'utilisation
des classes Swing.
les classes s'obtiennent en important les paquetages
suivants :
java.awt.*;
javax.swing.*;
4
Les différents composants
Swing : JFrame
Les JFrame : une fenêtre.
Méthodes intéressantes :
ImageIcon ii = new ImageIcon("icon.png");
JLabel jl = new JLabel("text + icône", ii,
JLabel.CENTER);
setTitle(String) pour mettre le titre de la fenêtre.
setSize(int longueur, int hauteur).
setLocation(int x, int y) pour déplacer la fenêtre.
dispose() pour fermer la fenêtre.
pack() ajuste chaque composant à sa taille optimale et retaille
la fenêtre.
setDefaultCloseOperation(int constante) spécifie l'action à
effectuer quand on clique sur la croix en haut à droite.
Par ex. : JFrame.DISPOSE_ON_CLOSE.
5
Swing (3) : JButton
Swing (2) : JLabel
setEnabled(boolean) pour activer/désactiver une zone
de texte.
setHorizontalAlignement(cste) pour contrôler
l'alignement de texte. cste = JLabel.LEFT,
JLabel.CENTER, etc...
6
Swing (4) : JOptionPane
JOptionPane.showMessageDialog(null, "Faille du noyau...", "Alerte ", JOptionPane.ERROR_MESSAGE);
setEnabled(booléen) pour
activer ou désactiver un
bouton.
setText(String) pour changer
le texte du bouton.
int retour = JOptionPane.showConfirmDialog(null, "Voulez vous continuer ?",
"Question",JOptionPane.YES_NO_OPTION, JOptionPane.QUESTION_MESSAGE);
setMnemonic(char) pour
enregistrer quel caractère est
accessible par mnémonique
(i.e. quand on presse alt et le
mnémonique, le bouton est
activé).
System.out.println("Est ce que oui a été choisit ? " + (retour == JOptionPane.YES_OPTION));
7
8
Swing (5)
Swing (6)
Voici une liste non exhaustive d'autres composants
(consulter la Javadoc pour les utiliser) :
JMenu et JMenuItem : un menu et ses éléments.
JPanel : un conteneur vide.
JComboBox : liste à plusieurs valeurs souvent utilisé
dans les formulaires web.
JPopMenu : un menu flottant (souvent utilisé dans les
clics droits).
JToolBar : une barre d'outils.
JTextField : une ligne de texte.
JToolTip : une bulle d'aide.
JTextArea : une zone de texte.
JTree : une structure arborescente.
JCheckBox : petite boite à cocher.
JFileChooser : un sélecteur de fichier.
JRadioButton : un groupe de petits boutons ronds à
choix unique.
JColorChooser : un sélecteur de couleur.
9
Architecture
JProgressBar : une barre de remplissage.
JList : une liste.
10
Un exemple
Tous les composants Swing héritent de la super-classe
JComponent.
Comme JComponent hérite de java.awt.Container, tous les
composants Swing peuvent contenir d'autres composants.
Les composants s'ajoutent par :
Container.add(<JComponent>) placement avec une
contrainte par défaut.
Container.add(<JComponent>, <Object>) placement avec
une contrainte spécifiée.
11
Cette fenêtre peut s'obtenir de deux manières : par composition
et par spécialisation.
12
Un exemple : composition
Un exemple : spécialisation
import javax.swing.*;
public class GUITest2 extends JFrame {
public class GUITest {
public GUITest2 (int largeur, int hauteur) {
super("Le titre de la fenetre");
JLabel texte = new JLabel("Hello World");
JButton bu = new JButton("Yes, Hello !");
public static void main (String[] args) {
JFrame j = new JFrame("Le titre de la fenetre");
JLabel texte = new JLabel("Hello World");
JButton bu = new JButton("Yes, Hello !");
add(texte, java.awt.BorderLayout.NORTH);
add(bu, java.awt.BorderLayout.SOUTH);
j.add(texte, java.awt.BorderLayout.NORTH);
j.add(bu, java.awt.BorderLayout.SOUTH);
setSize(largeur, hauteur);
setVisible(true);
}
j.setSize(400, 300);
j.setVisible(true);
GUITest2 f = new GUITest2(400, 300);
}
}//END OF CLASS
}
}//END OF CLASS
13
Utilisation
Mise en page
Que faut-t-il utiliser ? La spécialisation ou la
composition ?
dans une utilisation normale, la composition est plus
efficace car elle vous permet de minimiser le
nombre de lignes de code à écrire.
dans le cas où vous devez utiliser plusieurs
composants ad-hoc, il vaut mieux choisir la
spécialisation.
14
15
Comment s'effectue la mise en page des composants
dans le conteneur ?
Tous les conteneurs disposent d'une méthode
setLayout qui permet de spécifier le gestionnaire de
mise en page à utiliser.
Lors de l'ajout d'un nouveau composant dans un autre
(via la méthode add), on peut préciser un paramètre de
contrainte.
16
Les différents gestionnaires :
BorderLayout (1)
Ce layout est celui par
défaut dans les JFrame.
La zone est divisée en 5
parties
GridLayout (2)
Ce layout divise la zone
sous la forme d'une grille.
Le constructeur prend le
nombre de lignes et le
nombre de colonnes.
import java.awt.GridLayout;
import java.awt.BorderLayout;
public class GUITest4 {
JFrame j = new JFrame();
j.setLayout(new GridLayout(3, 2));
j.setLayout(new BorderLayout());
for (int i = 1; i < 7 ; i++) {
j.add(new JButton("But " + i));
}
...
j.add(new JButton("Nord"), BorderLayout.NORTH);
j.add(new JButton("Sud"), BorderLayout.SOUTH);
...
17
FlowLayout (3)
Ce layout est celui par défaut
dans les JPanel.
Ce layout remplit la zone au fur
et à mesure, en allant à la ligne
quand il n'y a plus de place.
Les différents
gestionnaires (4)
import java.awt.FlowLayout;
18
Il existe d'autres LayoutManager :
BoxLayout : la zone est divisée en cellules de
même hauteur mais de longueurs différentes.
GridBagLayout : la zone est divisée en cellules de
taille variable. Il est possible de paramétrer la
manière dont l'espace supplémentaire est alloué à
chaque cellule. Complexe !
j.setLayout(new FlowLayout(FlowLayout.CENTER));
for (int i = 1; i < 7 ; i++) {
j.add(new JButton("But " + i));
}
...
19
20
Les bordures
Les événements
Les JComponents peuvent se voir attribuer une bordure par
la méthode setBorder(Border)
Programmation par événement :
1) Un écouteur s'abonne à une source.
Pour obtenir une bordure, utiliser les méthodes statiques de
la classe BorderFactory (createEtchedBorder, ...)
2) La source déclenche l'événement.
3) La source le passe aux abonnés.
4) Les abonnés réagissent.
21
Les événements (2) : exemple
Les composants sont des sources.
Événements déclenchés par une action utilisateur.
22
Les événements (3) : exemple
import java.awt.*;
import java.awt.event.*;
public class GUITest7 extends JFrame {
JLabel lb;
// variable globale sinon le listener ne peut y accéder
public GUITest7 () {
super("Le titre de la fenetre");
setLayout(new FlowLayout(FlowLayout.CENTER));
JButton hb = new JButton("Push for hello");
lb = new JLabel("Hello Monde");
hb.addActionListener(new ActionListener() {
public void actionPerformed(ActionEvent e) {
lb.setText("OUCH !");
}
});
add(hb);
add(lb);
23
24
Les événements (4)
Les événements (5)
Voici les principales classes d'écouteur :
Les plus utilisées sont :
ActionListener.
ItemListener.
Il existe aussi des listeners spécifiques :
MouseListener, MouseAdapter (pour la souris).
KeyListener, KeyAdapter (pour les événements clavier).
WindowListener, WindowAdapter (pour les fenêtres).
25
Si vous implémentez un <XXX>Listener, vous vous
engagez à écrire le code de toutes ses méthodes.
Dans certains cas (e.g. MouseListener), il y a beaucoup de
méthodes à redéfinir. Dans ces cas là, utilisez un
<XXX>Adapter : vous ne redéfinissez que le corps des
méthodes qui vous intéresse.
Le dessin
Le dessin (2)
Le dessin dans Swing est fondé sur :
les classes :
public abstract class java.awt.Graphics
public abstract class java.awt.Graphics2
les méthodes de javax.swing.JComponent :
Méthodes de Graphics :
drawArc
drawImage
drawLine
drawOval
drawPolygon
paintComponent(Graphics)
drawRect
paint(Graphics)
drawString
repaint()
getColor
26
27
...
28
Le dessin (3) : exemple
Le dessin (4) : exemple
public class GUITest8 extends JPanel {
public GUITest8 () {
}
// pour éviter que pack diminue la zone d'affichage en dessous d'une certaine zone
public Dimension getPreferredSize() {
return new Dimension(400, 300);
}
// méthode appelée quand le panneau doit être redessiné
public void paintComponent(Graphics g) {
super.paintComponent(g);
g.setColor(Color.BLACK);
g.drawString("Hello World", 10, 10);
g.setColor(Color.RED);
g.fillOval(100, 50, 30, 70);
g.setColor(Color.BLUE);
g.fill3DRect(300, 80, 50, 40, true) ;
}
Nous allons créer un composant spécifique : un JPanel qui contient un
dessin.
}
29
Le Look And Feel
30
Le Look And Feel (2)
Par défaut, toutes les fenêtres de Swing ont le même
aspect, quelque soit la plate-forme. Il est néanmoins de
possible de changer d'aspect.
Ces aspects s'appellent des Look And Feel (LAF).
On peut, sur une plate forme donnée, choisir
le LAF par défaut (CrossPlatformLookAndFeel)
le LAF du système courant (SystemLookAndFeel)
le LAF d'un autre système, si les licences le permettent
(e.g. le LAF Windows n'est pas disponible sur Linux).
31
LAF par défaut (Métal)
LAF Unix (Motif)
LAF Linux (Gtk)
LAF Windows
32
Astuce : comment centrer une
fenêtre ?
Le Look And Feel (3)
JFrame f = new JFrame();
// récupère la liste des LAF
UIManager.LookAndFeelInfo[] leslafs = UIManager.getInstalledLookAndFeels();
// affiche cette liste
for (int i = 0; i < leslafs.length ; i++) {
System.out.println(leslafs[i].getClassName());
}
try {
// met le troisième LAF
UIManager.setLookAndFeel(leslafs[2].getClassName());
}
catch (ClassNotFoundException x) { x.printStackTrace(); }
catch (InstantiationException x1) { x1.printStackTrace(); }
catch (IllegalAccessException x2) { x2.printStackTrace(); }
catch (UnsupportedLookAndFeelException x3) { x3.printStackTrace(); }
SwingUtilities.updateComponentTreeUI(f);
33
Références
Cette présentation est fondée sur les travaux suivants :
cours d'interface graphique de Peter Sander :
http://www.essi.fr/~sander/courses/prog101/GUI/
cours d'interface graphique de Yannis Bres :
http://www.yannis.bres.name/Teaching/ESSI/2/AWT-Swing/
cours d'interface graphique de Jean Berstel : http://wwwigm.univ-mlv.fr/%7Eberstel/Cours/liste.html
Pour aller plus loin sur les interfaces graphiques, je vous
recommande l'excellent livre (un peu vieux) :
Java Foundation Classes in a Nutshell de David Flanagan
http://www.oreilly.com/catalog/jfcnut/
35
La méthode statique suivante centre une fenêtre. Il faut
l'appeler juste après les pack et setSize et juste avant le
setVisible(true) :
public static void centerJFrame(JFrame j) {
int h = j.getHeight();
int l = j.getWidth();
java.awt.Dimension d =
java.awt.Toolkit.getDefaultToolkit().getScreenSize();
j.setLocation(d.width/2-l/2, d.height/2-h/2);
}
34

4Slides

Transcription

Documents pareils

Alice Champagne Ardenne FORUM JOBS 2004

Conception et développement Java/J2EE web

ingenieur java/j2ee h/f

Ingénieur Informatique Java-J2EE (HF) Conception et

Projet Gestion d`Utilisateurs en Java

REFERENCE : REC2017.StageG3.AirFret Contexte fonctionnel : l

Diplomatic-Cover - Top Interactive Agencies

Procédure d`installation et d`activation de licence : Télécharger la

CV.ROUVIER.F-Info - IUT de Villetaneuse
