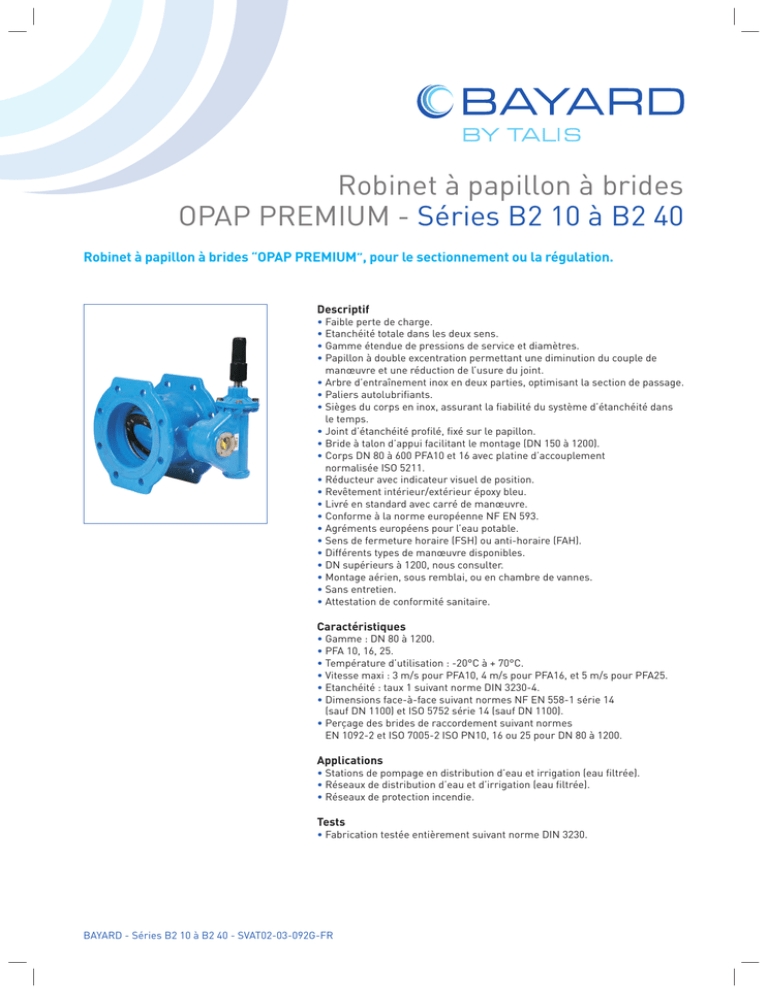

Robinet à papillon à brides
OPAP PREMIUM - Séries B2 10 à B2 40
Robinet à papillon à brides “OPAP PREMIUM”, pour le sectionnement ou la régulation.
Descriptif
• Faible perte de charge.
• Etanchéité totale dans les deux sens.
• Gamme étendue de pressions de service et diamètres.
• Papillon à double excentration permettant une diminution du couple de
manœuvre et une réduction de l’usure du joint.
• Arbre d’entraînement inox en deux parties, optimisant la section de passage.
• Paliers autolubrifiants.
• Sièges du corps en inox, assurant la fiabilité du système d’étanchéité dans
le temps.
• Joint d’étanchéité profilé, fixé sur le papillon.
• Bride à talon d’appui facilitant le montage (DN 150 à 1200).
• Corps DN 80 à 600 PFA10 et 16 avec platine d’accouplement
normalisée ISO 5211.
• Réducteur avec indicateur visuel de position.
• Revêtement intérieur/extérieur époxy bleu.
• Livré en standard avec carré de manœuvre.
• Conforme à la norme européenne NF EN 593.
• Agréments européens pour l’eau potable.
• Sens de fermeture horaire (FSH) ou anti-horaire (FAH).
• Différents types de manœuvre disponibles.
• DN supérieurs à 1200, nous consulter.
• Montage aérien, sous remblai, ou en chambre de vannes.
• Sans entretien.
• Attestation de conformité sanitaire.
Caractéristiques
• Gamme : DN 80 à 1200.
• PFA 10, 16, 25.
• Température d’utilisation : -20°C à + 70°C.
• Vitesse maxi : 3 m/s pour PFA10, 4 m/s pour PFA16, et 5 m/s pour PFA25.
• Etanchéité : taux 1 suivant norme DIN 3230-4.
• Dimensions face-à-face suivant normes NF EN 558-1 série 14
(sauf DN 1100) et ISO 5752 série 14 (sauf DN 1100).
• Perçage des brides de raccordement suivant normes
EN 1092-2 et ISO 7005-2 ISO PN10, 16 ou 25 pour DN 80 à 1200.
Applications
• Stations de pompage en distribution d’eau et irrigation (eau filtrée).
• Réseaux de distribution d’eau et d’irrigation (eau filtrée).
• Réseaux de protection incendie.
Tests
• Fabrication testée entièrement suivant norme DIN 3230.
BAYARD - Séries B2 10 à B2 40 - SVAT02-03-092G-FR
2e excentration
2
Une conception de qualité pour durer
Translation
Axe
robinet/
conduite
1er excentration
Centre
de rotation
1er excentration
La double excentration permet de superposer un mouvement
de translation au mouvement de rotation du papillon lors de la
manœuvre de la vanne, ce qui :
• Accroît la tenue dans le temps du système d’étanchéité grâce
à un dégagement complet du joint par rapport au siège après
seulement quelques degrés d’ouverture,
• Évite la compression du joint quand le papillon est à la pleine
ouverture,
• Assure une diminution du couple de manœuvre.
2e excentration
Un concept à double excentration
Rotation
Translation
Une construction robuste sans entretien
OPAP Premium - DN 150 à 600
Du DN 150 à 600, PFA10 et 16, la liaison entre l’arbre d’entraînement
et le papillon est réalisée grâce à un axe de forme polygonal, emboîté
à l’intérieur du papillon, interdisant tout déboîtement entre l’arbre
d’entraînement et le papillon.
• Un revêtement total : évite ainsi tous risques de corrosion.
• Liaison mécanique très résistante : excellente transmission des efforts
de manœuvre et donc une grande longévité de l’ensemble.
• Le logement des axes reste étanche, ce qui lui assure une meilleure
protection.
OPAP Premium - DN > 600
Sur le reste de la gamme, la liaison entre l’arbre et le papillon est réalisée
au moyen d’une clavette à faible conicité. Ceci garantit :
• Une connexion ajustée permettant un entraînement du papillon
sans frottement
• Une répartition homogène des contraintes sur la clavette afin d’éviter
les risques de rupture.
Une étanchéisation facilitée
Le réducteur des vannes OPAP PREMIUM est un système d’entraînement
à biellette.
Ainsi, grâce à la cinématique, il n’y a aucun effort supplémentaire à
fournir en début de course, lors de l’ouverture de la vanne, ou en fin de
course, lors de la fermeture de la vanne.
En effet, pour un même effort appliqué sur le volant, le couple de
manœuvre appliqué au carré de l’axe sera plus important.
Ce système est donc particulièrement recommandé pour les vannes
motorisées.
Système d’étanchéité côté arbre d’entraînement
Par ailleurs, une double étanchéité est assurée au niveau de
l’arbre d’entraînement grâce à deux joints maintenus
mécaniquement, ce qui évite tous problèmes d’extraction.
De plus, les paliers autolubrifiants, résistant à des charges
importantes, assurent le guidage des arbres en rotation tout
en diminuant les efforts de frottement.
Paliers
auto lubrifiants
Double
étanchéité
Système d’étanchéité
côté axe de rotation
Schéma DN 80 à 600 PFA 10 et 16
3
Une étanchéité bidirectionnelle durable
Dès les plus basses pressions, l’étanchéité bidirectionnelle est
assurée par à un joint profilé* précontraint sur le papillon.
Du DN 150 à 600 PFA10 et 16, le joint est surmoulé sur la bague de
serrage pour une protection optimisée contre la corrosion. Sur le reste
de la gamme, le joint est retenu au niveau de son talon d’ancrage par
une bague de serrage. Ces deux modes de fixation empêchent toute
extraction du joint dans des conditions normales d’utilisations, et
permettent le remplacement de ce dernier ou le réglage de la précontrainte sans avoir à démonter le papillon.
La longévité du système d’étanchéité repose aussi sur l’utilisation d’un
siège en inox inséré dans le corps de la vanne, dont les
propriétés du matériau confère une résistance accrue face à la
corrosion (solution siège en fonte avec revêtement intérieur émaillé en
variante).
Le mode de fabrication des éléments d’étanchéité (joints profilés moulés et sièges moulés/roulés) permet d’obtenir des composants d’un
seul tenant, fiable, sans singularités ni aspérités.
Joint profilé
surmoulé sur
bague de serrage
Siège inox
(version standard)
Siège fonte avec revêtement
intérieur émaillée (variante)
Bague
de serrage
Joint profilé
* papillon entièrement revêtu d’élastomère sur DN 80 à 125.
Siège inox
(version standard)
Siège fonte avec revêtement
intérieur émaillée (variante)
Caractéristiques hydrauliques
Coefficient de perte de charge pour vanne entièrement ouverte
DN
80
100
125
150
200
250
300
350
400
450
PFA 10
-
-
-
-
-
-
0,34 0,30
0,27
0,25
PFA 16 1,39
0,89
0,57 0,78
0,71
0,42 0,40 0,37
0,34
0,31
PFA 25 nous consulter
(Valeurs et courbes établies
pour de l’eau à 20°C, vanne
papillon montée sur conduite
horizontale – nous consulter pour
autres DN et version PFA25).
Calcul des pertes de charges :
∆P = ζ V2/2 g
∆P : Perte de charge pour de l’eau
en mCE,
ζ : Coefficient de perte de charge
(voir tableau et courbes ci-dessus),
V : Vitesse en m/s,
g : accélération de la pesanteur en m/s2.
Dans la cadre d’une utilisation avec papillon en position
intermédiaire ou pour de la régulation de débit, consultez nous afin de
vérifier que la vanne ne travaille pas sur un régime
à fortes turbulences ou cavitant (décrire type d’installation
et donner conditions hydrauliques : pressions amont et aval, débits
mini, nominal, et maxi, etc …).
500
0,23
0,29
600
0,20
0,26
700
0,18
0,23
800
0,16
0,21
900
0,15
0,19
1000
0,13
0,18
1100
0,13
0,17
1200
0,12
0,16
Accessoires
en option
e6
e5
Accessoires
en option
e6
4
d
d
h4
D
h1
h2
h1
h2
D
h4
h3
h3
e5
e2
e1
e3
L
e4
L
e2
e1
e4
Type I
Type II
Accessoires
en option
e6
e7
e5
h2
h4
h3
d
h1
D
L
e3
e2
e1
e4
Type III
Modèle PFA 10
DN Type D
L
e1
e2
e3
e4
e5
e6
e7
h1
h2
h3
h4
d
200
250
300
350
400
450
500
600
700
800
900
1000
1100
1200
II
II
II
II
II
II
II
II
II
II
III
III
II
II
Bride
d’accouplement
Poids
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
corps/réducteurs*
340
400
455
505
565
640
670
780
895
1015
1115
1230
1340
1455
230
250
270
290
310
330
350
390
430
470
510
550
590
630
246
270
328
348
418
452
480
532
570
655
715
785
915
950
180
204
253
273
321
345
373
425
488
562
622
660
823
857
160
180
200
225
250
250
300
330
400
450
550
600
-
-
309
333
391
411
498
532
560
612
707
755
852
922
1052
1087
85
85
105
105
105
125
125
125
41
150
81
81
200
200
148
148
168
168
185
205
205
205
247
269
287
298
315
315
-
-
-
-
-
-
-
-
-
-
150
150
-
-
175
205
230
260
290
325
340
395
455
515
562
630
670
728
118
118
146
146
150
183
183
183
207
259
261
261
377
377
283
283
305
305
371
396
396
396
565
545
640
640
592
592
222
222
244
244
321
346
346
346
504
484
579
579
531
531
200
200
200
200
250
250
250
250
250
500
250
250
500
500
F10
F10
F12
F12
F14
F16
F16
F16
F25
-
-
-
-
-
51
66
95
141
169
248
244
328
540
640
995
1210
1635
2000
5
Modèle PFA 16
DN Type D
L
e1
e2
e3
e4
e5
e6
e7
h1
h2
h3
h4
d
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1100
1200
I
I
I
II
II
II
II
II
II
II
II
II
III
III
III
III
III
III
mm
200
220
250
285
340
400
455
520
580
640
715
840
910
1025
1125
1255
1355
1485
mm
mm
180
166,5
190
181,5
200
194,5
210
222
230
246
250
303
270
328
290
392
310
418
330
452
350
492
390
580
430
615
470
685
510
785
550
845
590
935
630 1000
Bride
d’accouplement
Poids
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
corps/réducteurs*
100
110
125
155
180
228
253
295
321
345
390
448
523
592
672
732
823
885
-
-
-
150
160
180
200
225
250
250
300
330
400
450
550
600
-
-
229
244
257
285
309
366
391
472
498
532
572
670
752
822
927
987
1077
1187
85
85
85
85
85
105
105
105
105
125
125
155
81
81
181
181
181
241
148
148
148
148
148
168
168
185
185
205
205
255
287
287
387
387
387
447
-
-
-
-
-
-
-
-
-
-
-
-
150
150
250
250
250
310
100
110
125
145
175
205
230
270
295
325
360
425
460
520
570
635
678
743
119
119
119
118
118
146
146
150
150
183
183
212
261
261
432
432
432
510
283
283
283
283
283
305
305
371
371
396
396
565
640
640
731
731
731
806
222
222
222
222
222
244
244
321
321
346
346
504
579
579
670
670
670
745
200
200
200
200
200
200
200
250
250
250
250
250
250
250
350
350
350
350
F07
F07
F07
F10
F10
F12
F12
F14
F14
F16
F16
F25
-
-
-
-
-
-
22
26
30
39
51
76
95
175
182
248
290
460
800
995
1310
1700
2460
2750
Modèle PFA 25
DN Type D
L
e1
e2
e3
e4
e5
e6
e7
h1
h2
h3
h4
d
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1100*
1200
I
I
I
II
II
II
II
II
II
III
III
III
III
III
III
III
III
III
Bride
d’accouplement
Poids
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
corps/réducteurs*
200
235
270
300
360
425
485
555
620
670
730
845
960
1085
1185
1320
1420
1530
180
190
200
210
230
250
270
290
310
330
350
390
430
470
510
550
590
630
166,5
181,5
194,5
230
277
307
390
420
465
460
535
585
685
745
830
905
945
896
-
-
-
192
225
255
322
352
383
378
443
493
572
636
708
783
825
885
-
-
-
150
160
180
200
225
250
300
300
330
400
450
550
600
-
-
229
244
257
284
352
382
479
509
554
597
672
722
827
887
1017
1092
1092
1187
85
85
85
70
80
80
85
85
110
41
81
81
181
181
241
241
241
310
148
148
148
135
154
154
162
162
203
247
287
287
387
387
462
462
462
462
-
-
-
-
-
-
-
-
-
110
150
150
250
250
310
310
310
-
100
110
125
155
185
215
245
280
315
340
370
425
485
550
600
665
710
765
119
119
119
138
163
163
176
176
207
207
261
261
432
432
508
508
508
508
283
283
283
329
381
381
403
403
442
565
640
640
731
731
806
806
806
832
222
222
222
268
320
320
342
342
381
504
579
579
670
670
745
745
745
771
200
200
200
200
250
250
350
350
350
250
250
250
350
350
350
350
350
500
F07
F07
F07
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
* Nous consulter pour dimension sur l’accouplement avec l’arbre d’entraînement.
* A la place des trous lisses, sur chaque bride 4 trous taraudés M52 disposés de part et d’autre de l’axe de rotation du papillon.
Gamme et pressions de service
Série
DN
PFA
Montage
Sens de fermeture
B210
B220
B230
B240
200 à 1200
80 à 1200
80 à 1200
80 à 1200
10 bar
16 bar
16 bar
25 bar
Perçage bride ISO PN 10
FSH ou FAH
FSH ou FAH
FSH ou FAH
FSH ou FAH
22
26
30
50
95
120
180
232
325
430
605
735
1195
1370
1850
2330
2800
3420
6
Actionneurs multitours
En fonction du diamètre et de la PFA, notre gamme de vannes papillon est équipée de deux types différents d’actionneur
irréversibles : type SP (courbe rouge), type SK & SKG (courbe verte).
Ces actionneurs irréversibles, adaptés au couple de fermeture des vannes (courbe bleu), permettent une manœuvre sans effort
conformément aux normes en vigueur, et assurent le maintien du papillon en position quelconque. De conception robuste, ces
actionneurs présentent les avantages suivants :
• Utilisation aérienne, sous remblai ou en chambre de vannes,
• Rapport de réduction assurant une fermeture progressive
afin d’éviter les phénomènes de coup de bélier,
• Pas d’effort sur le carter,
• Butées mécaniques de fin de course réglables,
• Indicateur de position sur le carter,
• Possibilité d’orienter l’actionneur,
• Modification simple entre version manuelle et version motorisable,
• Protection IP68 en standard pour DN 80 à 600 PFA10 et 16,
• Sans entretien.
J
K
T
b
L
a
Clavette
Type “SP”
Type “SK” et “SKG”
PFA 10 Type réducteur
Nbre tours pour fermeture
J en mm
T en mm
Clavette a x b x L en mm
K en mm
Protection
J en mm
T en mm
K en mm
Protection
J en mm
T en mm
K en mm
Protection
J en mm
T en mm
K en mm
Protection
J en mm
T en mm
K en mm
Protection
J en mm
T en mm
K en mm
Protection
80
-
-
-
-
-
-
-
SKG01
18
18
20,5
6x6x18
M6
IP68
SKG01
18
18
20,5
6x6x18
M6
IP68
Détail de l’axe
100
-
-
-
-
-
-
-
SKG01
18
18
20,5
6x6x18
M6
IP68
SKG01
18
18
20,5
6x6x18
M6
IP68
600
SKG4
36
22
24,5
6x6x20
M8
IP68
SKG8/IV4 :1
149
22
24,5
6x6x20
M8
IP68
SP16/R4 :1
200
22
24,5
6x6x20
M8
IP67*
125
-
-
-
-
-
-
-
SKG01
18
18
20,5
6x6x18
M6
IP68
SKG01
18
18
20,5
6x6x18
M6
IP68
150
-
-
-
-
-
-
-
SKG05
18
18
20,5
6x6x18
M6
IP68
SP1
28
18
20,5
6x6x18
M6
IP67*
700
SKG8/IV4 :1
149
22
24,5
6x6x20
M8
IP68
SP16/R4 :1
200
22
24,5
6x6x20
M8
IP67*
SK110/R4 :1
228
22
24,5
6x6x20
M8
IP67*
200
SKG05
18
18
20,5
6x6x18
M6
IP68
SKG05
18
18
20,5
6x6x18
M6
IP68
SP2
27
22
24,5
6x6x20
M8
IP67*
800
SKG8/IV4 :1
149
22
24,5
6x6x20
M8
IP68
SP16/R4 :1
200
22
24,5
6x6x20
M8
IP67*
SK110/R4 :1
228
22
24,5
6x6x20
M8
IP67*
250
SKG05
18
18
20,5
6x6x18
M6
IP68
SKG1
25
18
20,5
6x6x18
M6
IP68
SP2
27
22
24,5
6x6x20
M8
IP67*
900
SP16/R4 :1
200
22
24,5
6x6x20
M8
IP67*
SK110/R4 :1
228
22
24,5
6x6x20
M8
IP67*
SK110/R4 :1
284
22
24,5
6x6x20
M8
IP67*
*IP 68 sur demande. La protection IP 68 garantie l’étanchéité du réducteur immergé sous 6 mCE maxi.
300
SKG1
25
18
20,5
6x6x18
M6
IP68
SKG1
25
18
20,5
6x6x18
M6
IP68
SP4
29
22
24,5
6x6x20
M8
IP67*
350
SKG1
25
18
20,5
6x6x18
M6
IP68
SKG2
29
22
24,5
6x6x20
M8
IP68
SP4
29
22
24,5
6x6x20
M8
IP67*
1000
SP16/R4 :1
200
22
24,5
6x6x20
M8
IP67*
SK110/R4 :1
228
22
24,5
6x6x20
M8
IP67*
SK250/R4 :1
284
22
24,5
6x6x20
M8
IP67*
400
SKG2
29
22
24,5
6x6x20
M8
IP68
SKG2
29
22
24,5
6x6x20
M8
IP68
SP8
37
25
28
8x7x25
M10
IP67*
450
500
SKG4
SKG4
36
36
22
22
24,5
24,5
6x6x20
6x6x20
M8
M8
IP68
IP68
SKG4
SKG4
36
36
22
22
24,5
24,5
6x6x20
6x6x20
M8
M8
IP68
IP68
SP8/R4:1 SP16/R4 :1
148
200
22
22
24,5
24,5
6x6x20
6x6x20
M8
M8
IP67*
IP67*
1100
SK70
51
30
33
8x7x28
M10
IP67*
SK110/R4 :1
228
22
24,5
6x6x20
M8
IP67*
SK250/R4 :1
284
22
24,5
6x6x20
M8
IP67*
1200
SK70
51
30
33
8x7x28
M10
IP67*
SK250/R4 :1
284
22
24,5
6x6x20
M8
IP67*
SK250/RS :1
355
30
33
8x7x28
M10
IP67*
7
1
5
9
11
3
4
6
3
8
5
14
2
14
1
15
12
13
6
7
11
2
15
10
Robinet avec actionneur type “SK” et “SKG”
Rep.
Désignation
1
Corps* : DN 200 à 600 PFA10
DN 80 à 500 PFA16
DN 600 PFA16
DN 80 à 125 PFA25
DN 150 à 600 PFA25
DN 700 à 1200 PFA10/16/25
2
Sièges du corps : DN 80 à 1200
3
Papillon** : DN 200 à 600 PFA10
DN 80 à 500 PFA16
DN 600 PFA16
DN 80 à 125 PFA25
DN 150 à 600 PFA25
DN 700 à 1200 PFA10/16/25
4
Palier
5
Joint d’étanchéité profilé : DN 200 à 500 PFA10
DN 80 à 125 PFA16/25
DN 150 à 500 PFA16
DN 600 PFA 10/16/25
DN 150 à 500 PFA25
DN 700 à 1200 PFA10/16/25
6
Bague de serrage (à partir DN 150) ***
7
Dispositif étanchéité arbre
8
Arbre d’entraînement
9
Axe de rotation
10
Clavette ****
11
Carter actionneur*
12
Fourche (actionneur SP)
13
Roue (actionneur SK et SKG)
14
Ecrou de manœuvre : DN 80 à 600
DN 700 à 1200
15
Tige de manœuvre : DN 80 à 600
DN 700 à 1200
16
Boulonnerie
Robinet avec actionneur type “SP”
Nb
1
1
1
1
1
1
1
1
1
1
1
1
1
s/DN
1
1
1
1
1
1
1
s/DN
1
1
2
1
1
1
1
1
1
1
s/DN
* Revêtement époxy bleu.
** Revêtement époxy bleu sauf DN 80 à 125 entièrement surmoulé d’élastomère.
*** Revêtement époxy bleu ou élastomère suivant DN.
**** G
oupille cannelée inox pour DN 80 à 125.
Matériaux Normes
Fonte GS / EN-GJS-400
Fonte GS / EN-GJS-500-7
Inox CF-8 / G-X5CrNi19-10
Acier-Sn-PTFE
Elastomère vulcanisé sur bague / NBR
Elastomère vulcanisé sur papillon / NBR
Elastomère vulcanisé sur bague / NBR
Elastomère / EPDM
Elastomère / NBR
Elastomère / EPDM
Fonte GS ou acier / S235JR
Elastomère / idem repère 5
Inox 431 / X17CrNi16-2
Fonte GL / EN-GJL-250
Acier bruni / S355JR
Cupro-alliage
Cupro-alliage
Inox
Inox
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 10283
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 1563
NF EN 10025
NF EN 10088
NF EN 10088
NF EN 10088
NF EN 1561
NF EN 1563
NF EN 10025
NF EN 10088
NF EN 10088
NF EN ISO 3506
8
Montage
• Montage aérien, sous remblai ou en chambre de vannes ; sur conduite en position horizontale, verticale ou inclinée,
• Lors de l ‘installation :
- Vérifier que le sens préférentiel de pose est respecté (voir figure 1), et qu’aucun organe ne risque de gêner la course du
papillon (voir remarque 5),
- Prévoir une chambre de vanne suffisamment grande pour permettre une manœuvre aisée, un dispositif de butée pour
palier aux efforts de poussée, ainsi qu’une manchette de démontage ajustable autobutée type «MDA - série C430».
En version standard, les robinets à papillon sont équipés de carré de manœuvre et livrés dans la configuration décrite par la
figure 1. Pour les autres configurations présentées ci-dessous, nous consulter.
Remarques
1 - A : circulation directe, et sens préférentiel
d’application de la pression.
2 - B : circulation indirecte
3 - Les robinets à papillon peuvent être
installés dans les positions ci-contre,
tant sur conduite horizontale que verticale.
A
B
A
B
Fig. 1
A
B
A
Fig. 2
B
A
B
Fig. 3
B
A
A
Fig. 4
B
B
A
Fig. 5
Fig. 6
Fig. 7
Fig. 8
4 - Corps avec double talon d’appui sur
DN 150 à 1000, et simple talon d’appui
à partir du DN 1100.
5- DN
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1100
1200
L
mm
180
190
200
210
230
250
270
290
310
330
350
390
430
470
510
550
590
630
L1
mm
-
-
-
-
150
150
150
200
225
250
300
400
500
600
650
750
800
900
a
mm
-
-
-
-
20
45
70
95
118
140
165
215
260
315
360
410
455
515
b
mm
-
-
-
-
-
-
-
-
-
-
-
-
10
15
30
40
55
50
c
mm
-
-
-
-
-
-
2
25
40
55
65
95
120
150
180
210
225
270
d
mm
2
25
40
55
65
95
120
150
180
210
225
270
DN 150 à 1000
DN 1100 et supérieur
DN
DN 80 à 125
a
b
c
L
L1
Clapet
à papillon
d
L
Robinet
à papillon
Lors du montage d’un robinet à la suite d’un clapet, respecter la distance minimum indiquée
sur le schéma et faire attention que le bras de levier du clapet ne soit pas du même côté que
l’organe de manœuvre du robinet.
Options
• Contact fin de course,
• DN supérieurs à 1200,
• Commande par servomoteur électrique,
• Commande par actionneur hydraulique (voir photo ci-contre).
BAYARD
Tél. + 33 (0)4 37 44 24 24 - www.bayard.fr
Caractéristiques et performances peuvent être
modifiées sans préavis en fonction de l’évolution
technique. Images et photos non contractuelles.

Robinet à papillon à brides OPAP PREMIUM

Transcription

Documents pareils

Le papillon

Un papillon sur mon épaule

Fiche Technique MTT

Poème pour les grands

info-tech C2R2 boitier papillon

PW L6 - Lumatec France

PAPillons

TABLE INOX GAZ 90 CM AT955HIX

Peinture papillon avec les mains - Magny-les

Papillon de nuit - Autour d`un vers
