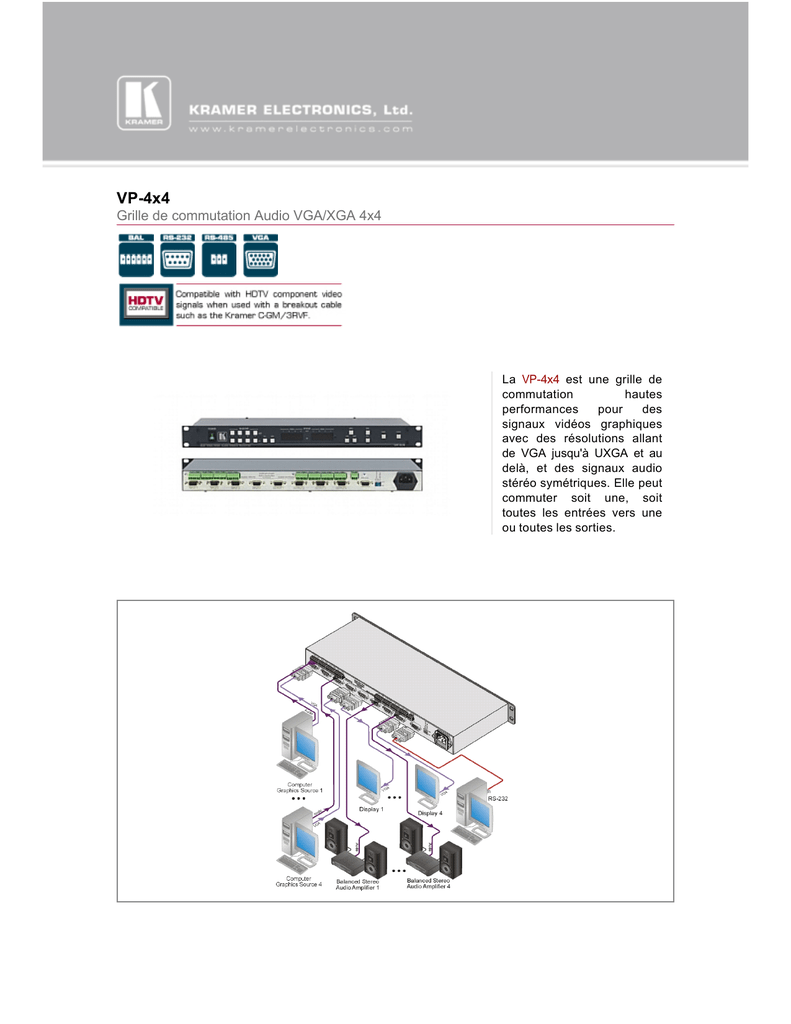

VP-4x4 - Kramer

VP-4x4
Grille de commutation Audio VGA/XGA 4x4
La VP-4x4 est une grille de
commutation
hautes
performances
pour
des
signaux vidéos graphiques
avec des résolutions allant
de VGA jusqu'à UXGA et au
delà, et des signaux audio
stéréo symétriques. Elle peut
commuter soit une, soit
toutes les entrées vers une
ou toutes les sorties.
VP-4x4
FEATURES
Large bande passante - 440MHz (VP-4x4) &
300MHz (VP-4x4xl) à pleine charge(-3dB).
Compatible HDTV.
Contrôle - Face avant, RS-232 (Logiciel KRouter™ sous Windows® - inclus) & RS-485.
Verrouillage face avant.
Bouton
Take - Exécute
de
multiples
commutations sur une seule pression.
Mémoire - Mémorise
de
multiples
commutations en présets pouvant être
rappelés quand nécessaire.
Délai de commutation (VP-4x4xl) - Délai
réglable jusqu'à 3,5s pour une commutation
propre.
Commutation Audio Breakaway.
Standard 19” Rackable - 1U.
TECHNICAL SPECIFICATIONS
ENTREES:
4 Signaux analogiques rouge,
vert, bleu – 0,7 Vcc / 75 Ω, H & V synchro, niveau TTL sur
connecteurs HD15F. 4 Signaux
audio stéréo symétriques, + 4
dBm / 33 kΩ normal, 21 Vcc max sur blocs terminaux
détachables.
SORTIES:
4 Signaux analogiques rouge,
vert, bleu – 0,7 Vcc / 75 Ω, H & V synchro, niveau TTL sur
connecteurs HD15F 2.6 Vcc. 4
Signaux audio stéréo
symétriques, + 4 dBm / 50 Ω normal, 21 Vcc max sur blocs
terminaux détachables.
BANDE
PASSANTE
VIDEO (-3dB):
NIVEAU DE
SORTIE MAX:
GAIN DIFF:
Vidéo: 440MHz, Audio: 100kHz.
PHASE DIFF:
0.13 Deg.
FACTEUR K:
0,05%.
RAPPORT S/N:
Vidéo: 73,5dB, Audio: 96dB non
pondéré.
DIAPHONIE:
Vidéo: -54dB@5kHz, Audio: 72dB@1kHz.
Vidéo: 2,6Vpp, Audio: 21Vpp.
0.05%.
DISTORSION
0,031%.
AUDIO + BRUIT:
2de
0,02%@1kHz.
HARMONIQUE
AUDIO:
CONTROLES:
Face avant, RS-485.
ALIMENTATION: 230V AC, 50/60Hz 12VA max.
DIMENSIONS:
19" x 7" x 1U W, D, H, rackable.
POIDS:
2.7kg (6lbs) approx.
ACCESSORIES:
Cordon d'alimentation, Null
modem adapter, logiciel de
pilotage sous Windows.
