Etape 5 : Tableau électrique et distribution

Genèse et conception de ma salle HC – Etape 5 : Tableau électrique et distribution - Etude

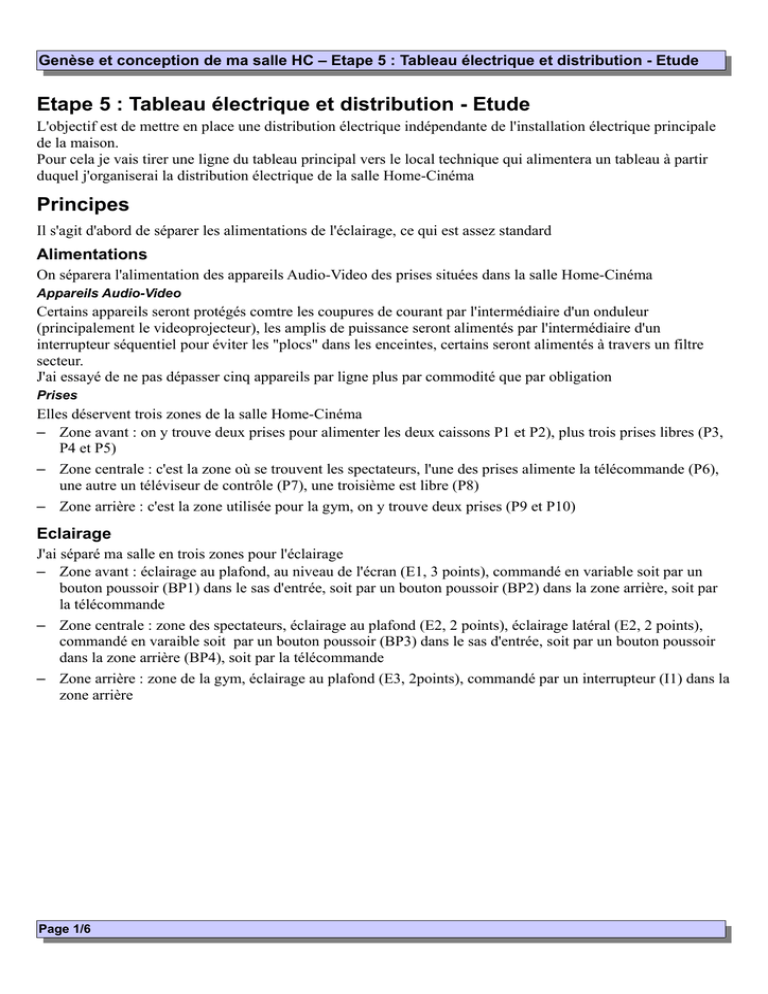

Etape 5 : Tableau électrique et distribution - Etude
L'objectif est de mettre en place une distribution électrique indépendante de l'installation électrique principale
de la maison.
Pour cela je vais tirer une ligne du tableau principal vers le local technique qui alimentera un tableau à partir
duquel j'organiserai la distribution électrique de la salle Home-Cinéma
Principes
Il s'agit d'abord de séparer les alimentations de l'éclairage, ce qui est assez standard
Alimentations
On séparera l'alimentation des appareils Audio-Video des prises situées dans la salle Home-Cinéma
Appareils Audio-Video
Certains appareils seront protégés comtre les coupures de courant par l'intermédiaire d'un onduleur
(principalement le videoprojecteur), les amplis de puissance seront alimentés par l'intermédiaire d'un
interrupteur séquentiel pour éviter les "plocs" dans les enceintes, certains seront alimentés à travers un filtre
secteur.
J'ai essayé de ne pas dépasser cinq appareils par ligne plus par commodité que par obligation
Prises
Elles déservent trois zones de la salle Home-Cinéma
– Zone avant : on y trouve deux prises pour alimenter les deux caissons P1 et P2), plus trois prises libres (P3,
P4 et P5)
– Zone centrale : c'est la zone où se trouvent les spectateurs, l'une des prises alimente la télécommande (P6),
une autre un téléviseur de contrôle (P7), une troisième est libre (P8)
– Zone arrière : c'est la zone utilisée pour la gym, on y trouve deux prises (P9 et P10)
Eclairage
J'ai séparé ma salle en trois zones pour l'éclairage
– Zone avant : éclairage au plafond, au niveau de l'écran (E1, 3 points), commandé en variable soit par un
bouton poussoir (BP1) dans le sas d'entrée, soit par un bouton poussoir (BP2) dans la zone arrière, soit par
la télécommande
– Zone centrale : zone des spectateurs, éclairage au plafond (E2, 2 points), éclairage latéral (E2, 2 points),
commandé en varaible soit par un bouton poussoir (BP3) dans le sas d'entrée, soit par un bouton poussoir
dans la zone arrière (BP4), soit par la télécommande
– Zone arrière : zone de la gym, éclairage au plafond (E3, 2points), commandé par un interrupteur (I1) dans la
zone arrière
Page 1/6
Genèse et conception de ma salle HC – Etape 5 : Tableau électrique et distribution - Etude
Schéma d'implantation dans la salle HC
On y retrouve les éléments décrits précédement
Page 2/6
Genèse et conception de ma salle HC – Etape 5 : Tableau électrique et distribution - Etude
Schémas du tableau électrique
Pour des raisons de clareté le tableau électrique est décrit en plusieurs schémas qui correspondent à une ligne du
tableau (j'utiliserai un tableau de format de 3 lignes soit 3x13 modules)
Ligne 1 du tableau – Zone A
L'onduleur propose en priorité le videoprojecteur et le PC, les autres appareils y sont connectés plus par
commodité : des prises sont disponibles et ils sont peu consommateurs de courant.
Le point d'accés WiFi est situé dans la salle Home-Cinéma pour être sûr de la liaison avec la télécommande
On y trouve aussi les prises de la salle Home-Cinéma.
Page 3/6
Genèse et conception de ma salle HC – Etape 5 : Tableau électrique et distribution - Etude
Ligne 1 du tableau – Zone B
On trouve ici l'ensemble des appareils audio-video.
Les interrupteurs séquentiel Selectronic vont permettrent d'allumer les amplis suivant un certain ordre et surtout
d'éviter le "ploc" à l'allumage dans les enceintes
Description du produit : http://www.selectronic.fr/article.asp?article_ref_entier=10.2750-CM
Les filtres secteurs sont destinés à améliorer la qualité du courant, ce peut être une des solutions suivantes :
http://www.selectronic.fr/article.asp?article_ref_entier=10.8000-1KM
http://www.homecinema-fr.com/forum/viewtopic.php?f=1059&t=29888221&hilit=FDRT
http://dialou.fr/htpc/Materiels/Alimentation/mpcaudiopower.html
Page 4/6
Genèse et conception de ma salle HC – Etape 5 : Tableau électrique et distribution - Etude
Ligne 2 du tableau
On aborde ici la partie éclairrage, le schéma ci-dessus concerne la zone avant de la salle Home-Cinéma
On y découvre des appareils VELBUS : j'ai découvert ce système qui à mes yeux offre l'avantage par rapport à
des systèmes type X10 ou CPL (comme le In One de Legrand) de séparer la partie commande des lignes
d'alimentation et donc de n'introduire aucun signal parasite dans ces lignes
Infos sur le système :
http://www.velbus.eu/
http://www.wigi.fr/boutique/liste_produits.cfm?type=76&code_lg=lg_fr&num=7
Les appareils VELBUS utilisés :
– Transformateur VMBTR1 : permet de disposer d'une alimentation 12V pour alimenter d'autres modules
– Module d'alimentation VMB3PS : permet de disposer de 3 sorties 12V pour alimenter les autres modules
– Module variateur VMB1DM : permet de faire varier l'intensité lumineuse des éclairages (halogène haute
tension, halogène basse tension avec transformateur électronique variable)
Page 5/6
Genèse et conception de ma salle HC – Etape 5 : Tableau électrique et distribution - Etude
– Module boutons-poussoirs VMB4PD : permet la commande de tous les modules du système, il possède un
récepteur IR (c'est cette fonctionnalité qui m'intéresse afin de piloter le système à l'aide de la télécommande)
Ligne 3 du tableau
Elle concerne l'éclairage de la zone centrale et de la zone arrière de la salle Home-Cinéma
