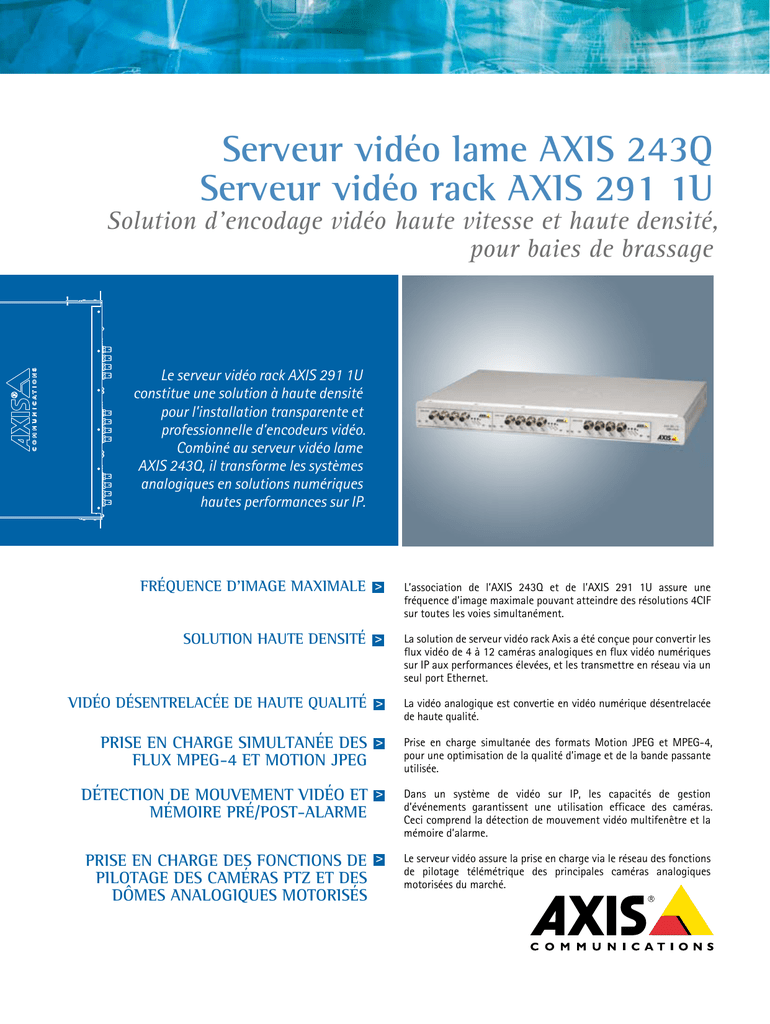

Serveur vidéo lame AXIS 243Q Serveur vidéo rack AXIS 291 1U

Serveur vidéo lame AXIS 243Q
Serveur vidéo rack AXIS 291 1U
Solution d’encodage vidéo haute vitesse et haute densité,
pour baies de brassage
Le serveur vidéo rack AXIS 291 1U
constitue une solution à haute densité
pour l’installation transparente et
professionnelle d’encodeurs vidéo.
Combiné au serveur vidéo lame
AXIS 243Q, il transforme les systèmes
analogiques en solutions numériques
hautes performances sur IP.
FRÉQUENCE D’IMAGE MAXIMALE >
L’association de l’AXIS 243Q et de l’AXIS 291 1U assure une
fréquence d’image maximale pouvant atteindre des résolutions 4CIF
sur toutes les voies simultanément.
SOLUTION HAUTE DENSITÉ >
La solution de serveur vidéo rack Axis a été conçue pour convertir les
flux vidéo de 4 à 12 caméras analogiques en flux vidéo numériques
sur IP aux performances élevées, et les transmettre en réseau via un
seul port Ethernet.
VIDÉO DÉSENTRELACÉE DE HAUTE QUALITÉ >
La vidéo analogique est convertie en vidéo numérique désentrelacée
de haute qualité.
PRISE EN CHARGE SIMULTANÉE DES
FLUX MPEG-4 ET MOTION JPEG
>
Prise en charge simultanée des formats Motion JPEG et MPEG-4,
pour une optimisation de la qualité d’image et de la bande passante
utilisée.
DÉTECTION DE MOUVEMENT VIDÉO ET
mémoire PRÉ/POST-ALARME
>
Dans un système de vidéo sur IP, les capacités de gestion
d’événements garantissent une utilisation efficace des caméras.
Ceci comprend la détection de mouvement vidéo multifenêtre et la
mémoire d’alarme.
PRISE EN CHARGE DES FONCTIONS de
pilotage des caméras PTZ et des
dômes analogiques motorisés
>
Le serveur vidéo assure la prise en charge via le réseau des fonctions
de pilotage télémétrique des principales caméras analogiques
motorisées du marché.
SOLUTION DE SERVEUR VIDÉO RACK AXIS
Le serveur vidéo rack AXIS 291 1U constitue une solution haute
densité pour l’installation professionnelle de différents types
d’encodeurs vidéo dans une même baie de brassage (rack), capable
de convertir les flux vidéo de 4 à 12 caméras analogiques en flux
numériques et de les transportés via un seul port réseau Ethernet.
Le serveur vidéo rack 19” AXIS 291 1U accepte tout type de
combinaison pouvant compter jusqu’à 3 serveurs vidéo lame Axis
interchangeables et échangeables à chaud.
La combinaison du serveur vidéo rack et des serveurs vidéo lame a
été conçue pour convertir des systèmes analogiques en solutions
numériques hautes performances sur IP.
PUISSANTS OUTILS DE GESTION
VIDÉO ET D’ÉVÉNEMENTS
Les encodeurs réseau Axis permettent d’accéder à la vidéo à tout
moment et depuis tout ordinateur. Le serveur vidéo rack d’Axis
permet une gestion puissante des événements incluant la détection
de mouvements multifenêtre et le contrôle des entrées/sorties
utilisées pour le branchement de capteurs externes et de relais
d’activation de lumières, de verrouillage ou d’ouverture de portes, etc.
La mémoire vidéo pré-post alarme sécurise les images avant et après
toute détection d’événement.
INTERFACE DE PROGRAMMATION OUVERTE, POUR DES
APPLICATIONS PERSONNALISÉES
Intégrant l’interface standard de programmation d’applications
AXIS VAPIXTM, le serveur vidéo rack d’Axis facilite le développement
d’applications personnalisées. Il assure également la prise en
charge du plus grand choix d’applications tierces que proposent les
partenaires de développement d’applications Axis.
INSTALLATION AISÉE
PRISE EN CHARGE SIMULTANÉE DES FLUX
MPEG-4 ET MOTION JPEG
Le serveur vidéo rack d’Axis permet une prise en charge simultanée des
flux MPEG-4 et Motion JPEG. Les flux vidéo peuvent être optimisés
pour une meilleure qualité d’image et une meilleure fluidité grâce
au réglage de la fréquence d’image, de la résolution, du niveau et du
format de compression – pouvant atteindre jusqu’à 30 images par
seconde en résolution 4CIF.
Le serveur rack d’Axis est la solution idéale pour transformer un
système analogique en une solution de vidéosurveillance sur IP.
Le tableau ci-dessous détaille les caractéristiques uniques de la
combinaison AXIS 243Q + AXIS 291 1U.
AXIS 291 1U et AXIS 243Q lame
Nombre de voies
4-12
Compression vidéo
Prise en charge simultanée des flux
Motion JPEG et MPEG-4
Résolution max.
4CIF
Images par seconde et par voie (ips) 330/25 ips (4CIF) pour 4 voies
(NTSC/PAL)
Détection de mouvement vidéo
Oui
Protocoles HTTPS
SSL et TLS
Alimentation
Intégrée, universelle
Compatibilité PTZ
RS-485
Possibilités d’extension
Jusqu’à 12 voies par serveur vidéo rack
installé
Le serveur vidéo rack d’Axis s’intègre facilement et de
manière transparente non seulement aux réseaux
informatiques modernes mais aussi aux systèmes de
surveillance analogiques. L’utilisation de logiciels et
d’un matériel standard garantit un système robuste,
facile à installer et à utiliser.
FACILITÉ D’ENTRETIEN
Le serveur rack vidéo d’Axis offre un fonctionnement optimal et un
remplacement ou une extension sans interruption du système, en
ajoutant simplement de nouvelles lames à chaud. Le rack assure
l’accès au port série et aux connecteurs d’entrée et sortie à l’arrière
de chaque lame, ainsi qu’à l’unique port RJ-45 de connection au
réseau avec alimentation intégrée pour une installation facile. Le
serveur AXIS 291 1U allie fiabilité et disponibilité à une installation
rapide, souple et professionnelle.
L’AXIS 291 1U a été conçu pour des applications susceptibles
d’évoluer non seulement par l’ajout de nouvelles sources vidéo, mais
aussi par le recours possible à différents types de caméras. Il constitue
la solution idéale pour les aéroports, les hôtels, les gares ou autres
bâtiments où des caméras analogiques ont été installées.
GESTION AVANCÉE DE LA
SÉCURITÉ ET DU RÉSEAU
Afin de faciliter la gestion centralisée des dispositifs vidéo d’Axis, le
serveur vidéo rack d’Axis est pris en charge par l’outil de gestion des
caméras, Axis Camera Managment, capable de localiser et d’afficher
l’état des connexions, de définir les adresses IP, de configurer les
unités simples ou multiples, de gérer les mises à jour de logiciels
et les droits d’accès des utilisateurs. Le serveur vidéo rack d’Axis
offre un jeu complet de fonctions de sécurité réseau, notamment la
protection par mot de passe multiniveau, le filtrage d’adresses IP et
le cryptage HTTPS.
Intégrant le concept de Qualité de Service (QoS), le serveur vidéo rack
d’Axis assure la réservation des capacités réseau nécessaires et la mise
en priorité des activités de surveillance critiques gérant la qualité
de service. Le serveur vidéo rack d’Axis prend également en charge
la version 6 du protocole Internet (IPv6), permettant, entre autres,
d’utiliser un bien plus grand nombre d’adresses IP qu’actuellement
prévues par la version 4. La prise en charge du contrôle d’accès
réseau 802.1X assure l’authentification des postes clients souhaitant
accéder aux périphériques ou aux ressources du réseau.
SERVEURS VIDÉO LAME AXIS
Axis propose un large éventail de serveurs vidéo. Pour plus d’informations, veuillez consulter la fiche technique propre à chaque serveur
vidéo.
Guide de sélection des produits
Produit
Nombre de
voies
Compression
vidéo
Images par seconde et par voie (ips)
(NTSC/PAL)
240Q lame
4
Motion JPEG
241Q lame
4
241S lame
243Q lame
1
4
DIMENSIONS
Détection de
mouvement
vidéo
Entrées/Sorties
d’alarmes
Contrôle PTZ
HTTPS
6/5 (toute résolution) pour les 4 voies
Qui
4/4
Oui
Oui
Motion JPEG
30/25 ips (CIF) pour les 4 voies
30/25 (4CIF) pour 1 voie
Qui
4/4
Oui
Oui
MPEG-4
20/17 (CIF) pour les 4 voies
30/25 ips (2CIF) pour 1 voie
Motion JPEG
30/25 ips (4CIF)
Qui
4/4
Oui
Oui
MPEG-4
30/25 ips (2CIF)
Motion JPEG
30/25 ips (4CIF) pour 4 voies
Qui
4/4
Oui
Oui
MPEG-4
30/25 ips (4CIF) pour 4 voies
(en millimètres)
CARACTERISTIQUES TECHNIQUES - SERVEUR VIDEO LAME AXIS 243Q
Compression vidéo
Motion JPEG
MPEG-4 Partie 2 (ISO/IEC 14496-2), profils : ASP et SP
Résolutions
Résolutions 4CIF, 2CIF, 2CIFExp, QCIF
max. 704x480 (NTSC) 704x576 (PAL)
min. 160x120 (NTSC) 176x144 (PAL)
Fréquence d’image
(NTSC/PAL)
Jusqu’à 30/25 images par seconde en résolution VGA (Motion
JPEG et MPEG-4)
Flux de données vidéo
Flux JPEG et MPEG-4 en simultané
Fréquence d’images et bande passante modulables
Flux binaire variable et constant (MPEG-4)
Paramètres d’image
Niveaux de compression : 11 (Motion JPEG) / 23 (MPEG-4)
Rotation : 90º, 180º, 270º
Correction de rapport d’aspect
Couleur : couleur et noir et blanc
Incrustation dans l’image : heure, date, texte, image ou masque
de confidentialité
Filtre de désentrelacement
Panoramique/
Inclinaison/Zoom
Prise en charge de nombreuses caméras analogiques PTZ, pilotes
gratuits disponibles sur www.axis.com
20 réglages par caméra, mode patrouille, gestion de file
d’attente PTZ
Prise en charge des joysticks compatibles Windows
Sécurité
Plusieurs niveaux d’accès utilisateur avec protection par mot de
passe, filtrage d’adresses IP, cryptage HTTPS et authentification
IEEE 802.1X
Gestion d’alarmes et
d’événements
Connecteurs
Événements déclenchés par la détection de mouvements vidéo,
entrées externes ou selon un programme
Téléchargement d’images sur FTP, email et HTTP
Notification par TCP, email, HTTP et sorties externes
Tampon pré et post-alarme de 9 Mo par voie (environ 4 min. de
vidéo à résolution CIF à raison de 4 images par seconde)
4 entrées BNC pour vidéo composite analogique, autodétection
NTSC/PAL
Via serveur vidéo rack AXIS 291 1U :
Ethernet 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet)
4 entrées d’alarme, 4 sorties d’alarme, port semi-duplex
RS-485/422
Processeurs, mémoire et UC : 4 ETRAX 100LX 32bit
Compression et traitement vidéo : 4 ARTPEC-2
horloge
RAM : 4x32 Mo
Flash : Horloge en temps réel avec batterie de secours 4x8 Mo
Alimentation
Alimentation fournie par le serveur rack vidéo AXIS 291 1U
Conditions d’utilisation
0 – 45 ºC (32 – 113 ºF)
Humidité 20 - 80 % HR (sans condensation)
Installation, gestion et
maintenance
Outil de gestion de caméra AXIS sur CD et configuration via un
navigateur Web
Sauvegarde et restauration de la configuration
Mise à niveau de microcodes sur HTTP ou FTP, microcodes
disponibles sur www.axis.com
Accès vidéo par
navigateur Internet
Vue en temps réel pour un maximum de 20 clients postes,
enregistrement vidéo vers fichier (ASF), ronde automatique
séquentielle pour un max. de 20 caméras PTZ préréglées
Pages HTML personnalisables
Configuration minimale
pour accès Internet
UC Pentium III 500 MHz ou version supérieure, ou UC AMD
équivalente
128 Mo de RAM, carte graphique AGP 32 Mo RAM, Direct Draw
Windows XP, 2000, DirectX 9.0 ou supérieure
Internet Explorer 6.x ou supérieure
Pour les autres systèmes d’exploitation et navigateurs,
rendez-vous sur www.axis.com/techsup
Intégration système
API ouverte pour l’intégration logicielle, y compris AXIS VAPIX
API*, AXIS Media Control SDK*, données de déclenchement
d’événements dans le flux de données vidéo
Qualité de Service (QoS) niveau 3, DiffServ Model
Watchdog permet un fonctionnement sans interruption, les
notifications d’événements peuvent être contrôlées par d’autres
systèmes
Système d’exploitation Linux intégré
* Disponible sur www.axis.com
Protocoles pris en
charge
IPv4/v6, HTTP, HTTPS, SSL/TLS*, TCP, QoS, SNMPv1/v2c/v3
(MIB-II), RTSP, RTP, UDP, IGMP, RTCP, SMTP, FTP, ICMP DHCP,
UPnP, Bonjour, ARP, DNS, DynDNS, SOCKS, IEEE802.1X.
Pour plus d’informations sur l’utilisation des protocoles,
rendez-vous sur www.axis.com
*Ce produit inclut un logiciel développé par le projet Open SSL Project
pour une utilisation dans la boîte à outils Open SSL
(www.openssl.org)
Accessoires fournis
Guide d’installation, CD avec outils d’installation et de gestion,
logiciel, manuel de l’utilisateur, licences MPEG-4
(1 encodeur, 1 décodeur), décodeur MPEG-4 (Windows)
Logiciels de gestion
vidéo (en option)
AXIS Camera Station – Application de surveillance pour
l’affichage, l’enregistrement et l’archivage des séquences
provenant d’un max. de 25 caméras
Rendez-vous sur www.axis.com/partner/adp_partners.htm for
further applications via partners pour connaître les applications
de nos partenaires
Certifications
EN 61000-6-1, EN 61000-6-2, EN 55024, EN 55022 Classe B
EN 61000-3-2, EN 61000-3-3, FCC Partie 15 Sous-partie B
Classe B, AS/NZS CISPR 22, ICES-003, VCCI Classe B, ITE
EN 60950-1
Dimensions (HxLxP)
et poids
30 x 130 x 255 mm
270 g
CARACTERISTIQUES TECHNIQUES - SERVEUR VIDÉO RACK AXIS 291 1U
Slots d’extension
3 slots pour les serveurs lame Axis
Connecteurs
Ethernet 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet),
RJ-45
Connecteurs E/S (x 3) :
4 entrées d’alarme
4 sorties d’alarme,
port semi-duplex RS-485/422
Boîtier
Boîtier métallique pour montage en rack ou montage autonome
Alimentation
100 - 240 V CA, 1.9 A max. 80 W (avec 3x243Q)
Conditions d’utilisation
0 – 45 ºC (32 – 113 ºF)
Humidité 20 - 80 % HR (sans condensation)
Accessoires compris
Guide d’installation, kit d’assemblage, câble d’alimentati
Certifications
EN 61000-6-1, EN 61000-6-2, EN 55024, EN 55022 Classe B,
EN 61000-3-2, EN 61000-3-3
FCC Partie 15 Sous-partie B Classe B, AS/NZS CISPR 22,
ICES-003, VCCI Classe B, ITE, EN 60950-1, certificat CB, UL,
cUL, KTL
Dimensions (HxLxP)
et poids
483 x 345 x 48 mm lames et éléments de fixation dans la baies
inclus
3,7 kg
