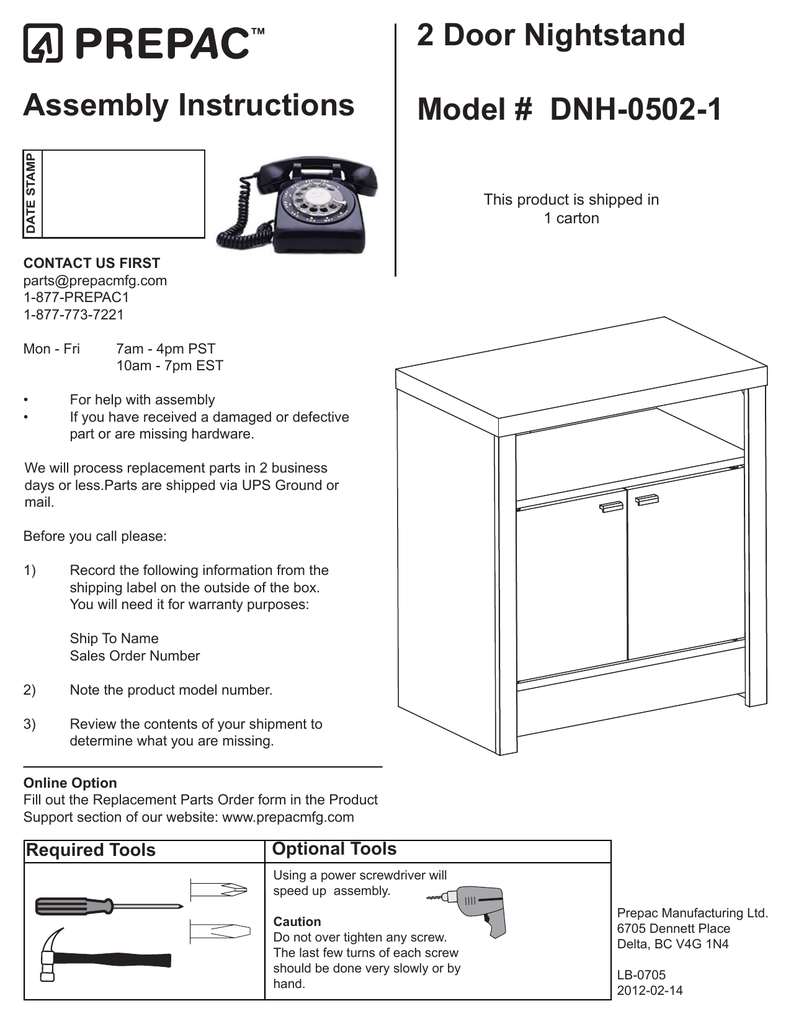

2 Door Nightstand Model # DNH-0502-1 Assembly

2 Door Nightstand
Model # DNH-0502-1
DATE STAMP
Assembly Instructions
This product is shipped in
1 carton
CONTACT US FIRST
[email protected]
1-877-PREPAC1
1-877-773-7221
Mon - Fri
•
•
7am - 4pm PST
10am - 7pm EST
For help with assembly
If you have received a damaged or defective
part or are missing hardware.
We will process replacement parts in 2 business
days or less.Parts are shipped via UPS Ground or
mail.
Before you call please:
1)
Record the following information from the
shipping label on the outside of the box.
You will need it for warranty purposes:
Ship To Name
Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to
determine what you are missing.
Online Option
Fill out the Replacement Parts Order form in the Product
Support section of our website: www.prepacmfg.com
Required Tools
Optional Tools
Using a power screwdriver will
speed up assembly.
Caution
Do not over tighten any screw.
The last few turns of each screw
should be done very slowly or by
hand.
Prepac Manufacturing Ltd.
6705 Dennett Place
Delta, BC V4G 1N4
LB-0705
2012-02-14
Hardware Identification
24mm Green
Twister Dowel (18)
Goujon de torsion vert
RM-0501
15mm Zinc Cam (large) (14)
Ferrure en zinc grand
RM-0103
12mm Zinc Cam
(small) (4)
Ferrure en zinc 12mm
(petit)
RM-0502
Pivot Hinge & Socket Set
with screws (2)
Ensemble de charnière
de pivot et prise avec vis
RM-0825
Wood Dowel (2)
Goujons de bois
RM-0069
Identification de quincaillerie
#8 - 9/16” Washerhead
Wood Screws (8)
Vis no.8 - 9/16 po.
en bois
RM-0521
¾” Nail (18)
Clou ¾”
RM-0022
Black Plastic Catch Set (2)
Ensemble en plastique noir
de crochet
RM-0826
“female” / “femelle”
“male / “mâle”
Chrome Handle & Screw Set (2)
Ensemble en poignée de chrome avec les vis
RM-0824
Note: You may have extra hardware
after assembly
Note : Vous pouvez avoir le matériel
supplémentaire après assemblée
Page of 12
Nightstand Parts Pièces de la table de nuit
C1
C10
C5
C3
C2
C8
C6
C4
C7
C4
C9
C1
C2
C3
Top (1)
Dessus
TP-10013-B black / noir
TP-10013-E espresso
TP-10013-L walnut / noyer
Left Side (1)
Côté gauche
SL-10013-B black / noir
SL-10013-E espresso
SL-10013-L walnut / noyer
C5
C6
Upper Shelf (1)
étagère supérieure
SH-10008-B black / noir
SH-10008-E espresso
SH-10008-L walnut / noyer
Lower Shelf (1)
étagère inférieure
SH-10007-B black / noir
SH-10007-E espresso
SH-10007-L walnut / noyer
Left Door (1)
porte gauche
DR-10008-B black / noir
DR-10008-E espresso
DR-10008-L walnut / noyer
C9
C10
Front Stabilizer (1)
Renforcement avant
KR-10004-B black / noir
KR-10004-E espresso
KR-10004-L walnut / noyer
Backer (1)
Dos
BB-10009-B black / noir
BB-10009-E espresso
BB-10009-L walnut / noyer
Right Side (1)
Côté droit
SR-10013-B black / noir
SR-10013-E espresso
SR-10013-L walnut / noyer
C7
C4
Side Moulding (2)
Moulure latérale
TR-10016-B black / noir
TR-10016-E espresso
TR-10016-L walnut / noyer
C8
Right Door (1)
porte droite
DR-10009-B black / noir
DR-10009-E espresso
DR-10009-L walnut / noyer
Page of 12
Step 1
1a
Estimated Time: 5 Minutes
Screw green twister dowels into the left (C2)
and right sides (C3) where shown
Vissez les goujons de torison vert aux côtés
gauche (C2) et droit (C3) comme montre
Green Twister Dowel
Goujon de torsion vert
C3
C2
Wood Dowel
Goujons de bois
1b
Insert wooden dowels into the left (C2)
and right sides (C3) where shown
Insérez les goujons de bois aux côtés
gauche (C2) et droit (C3) comme montre
Page of 12
Step 2
2a
Estimated Time: 5 Minutes
Screw green twister dowels into the
side moldings (C4) where shown
Vissez les goujons de torison vert
aux moulures latéral (C4)
C4
C4
Green Twister Dowel
Goujon de torsion vert
2b
Insert SMALL cams and attach side moldings (C4) the
left (C2) right (C3) sides and lock cams using a flat
head screwdriver.
Insérez les ferrures PETITES et attachez les moulures
latéral (C4) aux côtés gauche (C2) et droit (C3) et
serrez les ferrures utilisant un tournevis principal plat
C4
Insert SMALL (12mm) cams
in the unlocked position, with
the opening facing toward the
hole for the twister dowel.
C4
Insérez les ferrures PETITES
(12mm) dans la position
déverrouillée, de façon à ce
que l’overture soit face au
trou de gougon de torison.
C2
C3
Tightening Cams
Serrez les ferrures
Note: molding
overhangs toward
the center
Note : la moulure
surplombe vers le
centre
ONLINE
HELP
To see a video showing how to
use cams and connectors, visit
Product Support on our website:
www.prepacmfg.com/
support/assemblyvideos.html
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
Page of 12
Step 3
Estimated Time: 10 Minutes
Attach front stabilizer (C9), upper (C5) and lower (C6) shelf to
the left (C2) and right (C3) sides and lock cams using a flat head
screwdriver
Attachez le renforcement avant (C9), les étagère supérieure et
inférieure aux côtés gauche (C2) et droit (C3) et serrez les ferrures
utilisant un tournevis principal plat
C3
C5
C9
C6
C2
Insert LARGE (15mm)
cams in the unlocked
position, with the opening
facing toward the hole for
the twister dowel.
Insérez les ferrures
GRANDES (15mm) dans la
position déverrouillée, de
façon à ce que l’overture
soit face au trou de gougon
de torison.
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
Page of 12
Step 4
4a
Estimated Time: 5 Minutes
Screw green twister dowels into the top (C1)
Vissez les goujons de torison vert au dessus (C1)
Green Twister Dowel
Goujon de torsion vert
C1
Insert cams in the unlocked position,
with the opening facing toward the
hole for the twister dowel.
4b
Insert LARGE cams into sides, attach the top (C1) then,
tighten cams.
Insérez les ferrures GRANDES aux côtés, attachez le dessus (C1) puis, serrez les ferrures
Insérez les ferrures dans la position déverrouillée, de façon à ce
que l’overture soit face au trou de
gougon de torison.
Tightening Cams
Serrez les ferrures
C1
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
Page of 12
Step 5
Estimated Time: 5 Minutes
Attach backer with nails (C10)
Attachez le dos avec les clous (C10)
C10
¾” Nail
Clou ¾”
C
Page of 12
Step 6
Estimated Time: 5 Minutes
Attach the 2 “female” black plastic
catches to the underside of the upper
shelf (C5) with 8-9/16” washerhead
wood screws.
Attachez le deux crochet noir en
plastique “femelles” au dessous de
l’étagère supérieure (C5) avec les vis
no 8 - 9/16 po. en bois.
C5
“Female” Black Plastic Catch
Crochet noir en plastique “femelle”
#8 - 9/16” Washerhead
Wood Screws
Vis no.8 - 9/16 po.
Page of 12
Step 7
Estimated Time: 5 Minutes
7a
Attach pivot hinges to the top ONLY of each door with the included screws.
Attachez les charnières de pivot au dessus SEULEMENT de chaque porte avec les vis incluses.
7b
Attach 1 “male” black plastic catch to the top of each door with 8 - 9/16” wood screws
Attachez 1 crochet noir en plastique “mâle” au dessus de chaque porte avece no. 8 - 9/16 po. vis de bois
7a
Pivot Hinge & screw
charnière de pivot et vis
C8
“Male” Black Plastic Catch
Crochet noir en plastique “mâle”
7b
C7
ONLY insert pivot hinges
to the top of the doors
Insérer les charnière
de pivot au dessus des
portes SEULEMENT
INSIDE of Right Door
Pivot Hinge & screw
charnière de pivot et vis
À L’INTÉRIEUR DE
de la porte droite
INSIDE of Left Door
“Male” Black
Plastic Catch
Crochet noir en
plastique “mâle”
À L’INTÉRIEUR DE
de la porte gauche
#8 - 9/16” Washerhead
Wood Screws
Vis no.8 - 9/16 po.
Page 10 of 12
Step 8
Estimated Time: 5 Minutes
8a
Insert hinge socket into hole underneath upper fixed shelf (C5)
Insérez la prise de charnière dans le trou sous l’étagère fixe
supérieure (C5)
8b
Insert top of door with pivot hinge into the socket
Insérez le dessus de la porte avec la charnière de
pivot dans la prise
C5
8b
8a
C8
C5
8b
8a
C8
8d
C6
8c
8e
C8
8d
8c
Insert hinge socket into hole on the bottom shelf (C6)
Insérez la prise de charnière dans le trou sur l’étagère
inférieure (C6)
8d
Insert pivot hinge (not attached to door) into socket
Insérez la charnière de pivot (non attachée à la porte)
dans la prise
8e
Align bottom of door with pivot hinge and secure with screw
Alignez le fond de la porte avec la charnière de pivot et le
fixez avec la vis
8c
8e
C6
Page 11 of 12
Step 9
Estimated Time: 5 Minutes
Attach handle with supplied screws
Attachez la poignée avec vis fournies
Give Us Your Feedback
CALL US
1-877-PREPAC1 (1-877-773-7221)
Mon - Fri 7am - 4pm PST
10am - 7pm EST
Email Us: [email protected]
Page 12 of 12
