analyse qualitative du mouvement d`un skieur par video

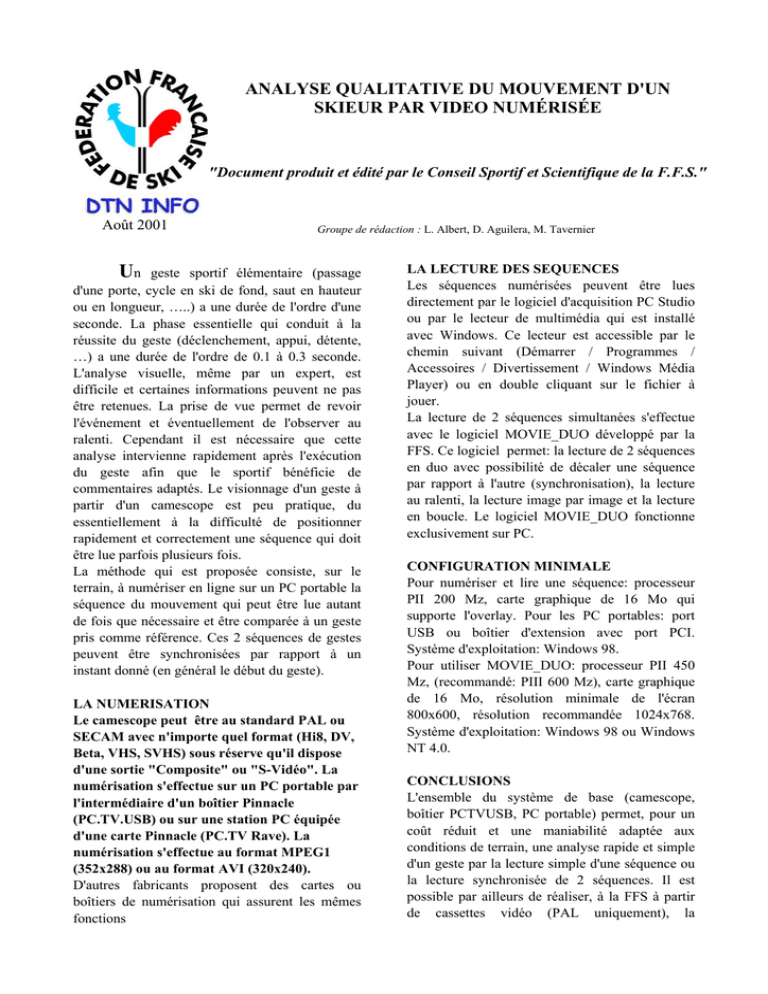

ANALYSE QUALITATIVE DU MOUVEMENT D'UN
SKIEUR PAR VIDEO NUMÉRISÉE
"Document produit et édité par le Conseil Sportif et Scientifique de la F.F.S."
Août 2001
Groupe de rédaction : L. Albert, D. Aguilera, M. Tavernier
Un
geste sportif élémentaire (passage
d'une porte, cycle en ski de fond, saut en hauteur
ou en longueur, …..) a une durée de l'ordre d'une
seconde. La phase essentielle qui conduit à la
réussite du geste (déclenchement, appui, détente,
…) a une durée de l'ordre de 0.1 à 0.3 seconde.
L'analyse visuelle, même par un expert, est
difficile et certaines informations peuvent ne pas
être retenues. La prise de vue permet de revoir
l'événement et éventuellement de l'observer au
ralenti. Cependant il est nécessaire que cette
analyse intervienne rapidement après l'exécution
du geste afin que le sportif bénéficie de
commentaires adaptés. Le visionnage d'un geste à
partir d'un camescope est peu pratique, du
essentiellement à la difficulté de positionner
rapidement et correctement une séquence qui doit
être lue parfois plusieurs fois.
La méthode qui est proposée consiste, sur le
terrain, à numériser en ligne sur un PC portable la
séquence du mouvement qui peut être lue autant
de fois que nécessaire et être comparée à un geste
pris comme référence. Ces 2 séquences de gestes
peuvent être synchronisées par rapport à un
instant donné (en général le début du geste).
LA NUMERISATION
Le camescope peut être au standard PAL ou
SECAM avec n'importe quel format (Hi8, DV,
Beta, VHS, SVHS) sous réserve qu'il dispose
d'une sortie "Composite" ou "S-Vidéo". La
numérisation s'effectue sur un PC portable par
l'intermédiaire d'un boîtier Pinnacle
(PC.TV.USB) ou sur une station PC équipée
d'une carte Pinnacle (PC.TV Rave). La
numérisation s'effectue au format MPEG1
(352x288) ou au format AVI (320x240).
D'autres fabricants proposent des cartes ou
boîtiers de numérisation qui assurent les mêmes
fonctions
LA LECTURE DES SEQUENCES
Les séquences numérisées peuvent être lues
directement par le logiciel d'acquisition PC Studio
ou par le lecteur de multimédia qui est installé
avec Windows. Ce lecteur est accessible par le
chemin suivant (Démarrer / Programmes /
Accessoires / Divertissement / Windows Média
Player) ou en double cliquant sur le fichier à
jouer.
La lecture de 2 séquences simultanées s'effectue
avec le logiciel MOVIE_DUO développé par la
FFS. Ce logiciel permet: la lecture de 2 séquences
en duo avec possibilité de décaler une séquence
par rapport à l'autre (synchronisation), la lecture
au ralenti, la lecture image par image et la lecture
en boucle. Le logiciel MOVIE_DUO fonctionne
exclusivement sur PC.
CONFIGURATION MINIMALE
Pour numériser et lire une séquence: processeur
PII 200 Mz, carte graphique de 16 Mo qui
supporte l'overlay. Pour les PC portables: port
USB ou boîtier d'extension avec port PCI.
Système d'exploitation: Windows 98.
Pour utiliser MOVIE_DUO: processeur PII 450
Mz, (recommandé: PIII 600 Mz), carte graphique
de 16 Mo, résolution minimale de l'écran
800x600, résolution recommandée 1024x768.
Système d'exploitation: Windows 98 ou Windows
NT 4.0.
CONCLUSIONS
L'ensemble du système de base (camescope,
boîtier PCTVUSB, PC portable) permet, pour un
coût réduit et une maniabilité adaptée aux
conditions de terrain, une analyse rapide et simple
d'un geste par la lecture simple d'une séquence ou
la lecture synchronisée de 2 séquences. Il est
possible par ailleurs de réaliser, à la FFS à partir
de cassettes vidéo (PAL uniquement), la
superposition de 2 séquences dans un format
vidéo (VHS, Hi8, Beta, DV) ou dans un format
informatique (AVI: 720x576 ou MPEG1:
352x288) ou en une série d'images au format
Bitmap (720x576) lisible par un visionneur (ex:
ACD_See, Compupic). Il est possible, pour les
documents multimédia destinés à des actions de
formations, d'y insérer des commentaires.
Il convient de rappeler que, quelque soit le
système de prise de vue et de numérisation, il
importe d'attacher un soin particulier aux angles
de prise de vue afin de rendre lisible sans
ambiguïté l'organisation et l'évolution des
placements des segments du sportif.
Cette étude a été financée par la FFS.
Exemple d'écran de travail de MOVIE_DUO
