docDossier Technique VEKA ROLL
download
Plainte Transcription
Dossier Technique VEKA ROLL

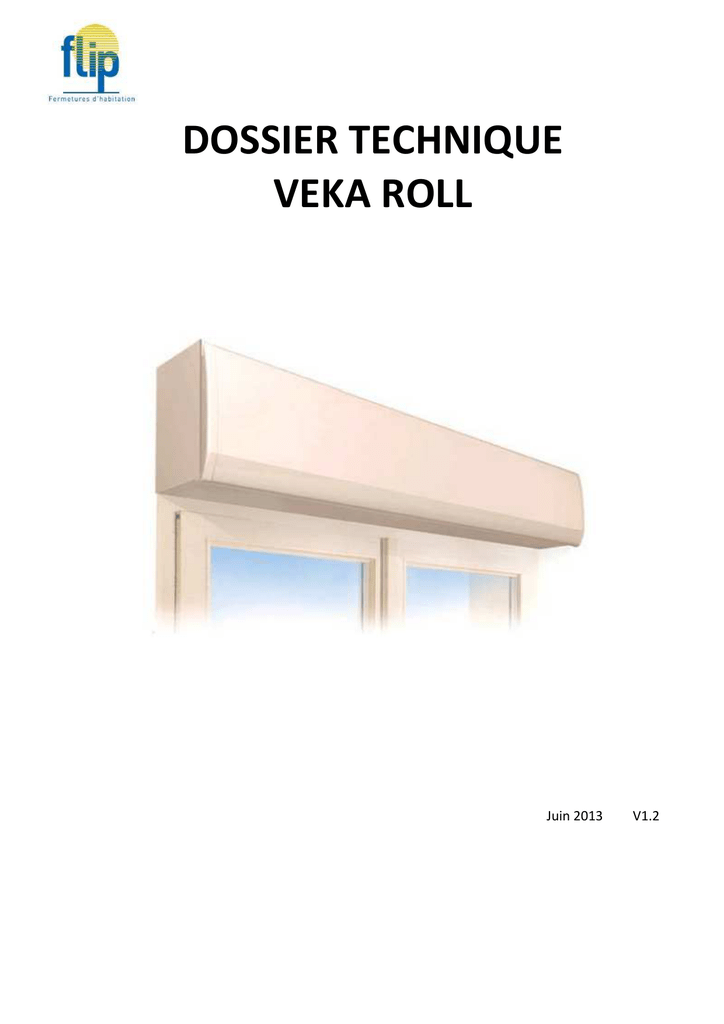

DOSSIER TECHNIQUE VEKA ROLL Juin 2013 V1.2 Dossier Technique VEKA ROLL SOMMAIRE 1 Présentation .............................................................................................................................. 3 1.1 Composition ..................................................................................................................... 3 1.2 Mise en situation.............................................................................................................. 3 2 Composants du produit ............................................................................................................. 4 2.1 Profils de coffre ................................................................................................................ 4 2.1.1 Coffre de 175................................................................................................................ 4 2.1.2 Coffre de 210................................................................................................................ 5 2.1.3 Lambrequin Alu brut coffre de 175.............................................................................. 8 2.1.4 Lambrequin alu brut coffre de 210 .............................................................................. 9 2.2 Profils de coulisse........................................................................................................... 10 2.3 Les profils de lames ........................................................................................................ 11 2.3.1 Lame PVC 9/40 ........................................................................................................... 11 2.3.2 Lame Alu 9/41 ............................................................................................................ 11 2.3.3 Classement au vent .................................................................................................... 12 2.4 Entretoises – Débords .................................................................................................... 12 2.5 Bouchons trappe de visite.............................................................................................. 14 2.6 Isolants ........................................................................................................................... 15 2.7 Habillages latéraux ......................................................................................................... 17 2.8 Adaptateurs.................................................................................................................... 18 2.8.1 Récapitulatif par dormant .......................................................................................... 18 2.8.2 Adaptateurs Aluminium ............................................................................................. 19 2.9 Renfort complémentaire................................................................................................ 20 2.10 Manœuvre...................................................................................................................... 21 2.10.1 Possibilités.............................................................................................................. 21 2.10.2 Exemple de nomenclature ..................................................................................... 22 3 Réglementations...................................................................................................................... 23 3.1 Marquage CE .................................................................................................................. 23 3.2 Avis technique ................................................................................................................ 23 3.3 Performances acoustiques............................................................................................. 24 3.4 Performances thermiques.............................................................................................. 25 3.5 Performances : Etanchéité à l’air ................................................................................... 26 4 Mise en œuvre......................................................................................................................... 27 4.1 Exemples de mise en œuvre sur dormant ..................................................................... 27 4.2 Montage sur la menuiserie ............................................................................................ 27 Validé le 14/06/2013 Page 2 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 1 Présentation 1.1 Composition Le volet roulant VEKA ROLL est un volet monobloc ou bloc baie en à la rénovation avec changement de menuiserie ou à la construction neuve Esthétique et performant il s’adapte aux menuiseries bois, alu ou PVC. 1.2 Mise en situation Fabriqué sur mesures, Le montage du bloc se fait en atelier sur les menuiseries sans colle ni vis par l’utilisation de profil alu ou par patte. Le coffre se positionne en fonction de l’épaisseur de l’isolant. Le VEKA-ROLL se pose en Neuf ou Tradi si la totalité des fenêtres est changée. Il se pose en Rénovation ou réhabilitation si les fenêtres sont changées en gardant le dormant existant. Validé le 14/06/2013 Page 3 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2 Composants du produit 2.1 Profils de coffre 2.1.1 Coffre de 175 Validé le 14/06/2013 Page 4 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.1.2 Coffre de 210 Validé le 14/06/2013 Page 5 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL Composition du kit coffre Validé le 14/06/2013 Page 6 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL Profilés supplémentaires en option (hors kits) Validé le 14/06/2013 Page 7 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.1.3 Lambrequin Alu brut coffre de 175 Validé le 14/06/2013 Page 8 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.1.4 Lambrequin alu brut coffre de 210 Validé le 14/06/2013 Page 9 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.2 Profils de coulisse Différentes teintes possibles (voir tarif) Coulisses PVC Avec joints Co extrudés Coulisse CT pour pose sur tapée / dormant large Avec joints Co extrudés Coulisse CR large avec clip pour pose en rénovation Avec joints Co extrudés Coulisse CL large pour pose en neuf Avec joints Co extrudés Coulisse CC avec élargisseur pour coulissant Validé le 14/06/2013 Page 10 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL Coulisse ALU Avec joint brosse Avec joint brosse 2.3 Les profils de lames 2.3.1 Lame PVC 9/40 Pas : 40 mm- Epaisseur : 9 mm Résistance thermique : 0.20 m².K / W Classement au feu : M1 Poids : 3.4 kg/m² Coloris : Blanc / Ton Pierre / Gris 7035 Largeur max : 1800 mm Hauteur max : 2450 mm Surface max : 4 m² 2.3.2 Lame Alu 9/41 Pas : 40.7 mm - Epaisseur : 9 mm Résistance thermique = 0.15 m².K/W Poids : 3 kg/m² Coloris voir tarif Largeur max : 3000mm (2800 si tringle) Hauteur max : 2450mm Surface max : 7 m² Validé le 14/06/2013 Page 11 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.3.3 Classement au vent Lame alu 9 mm Pour une hauteur maxi de 2200, avec profondeur de coulisses de 25 mm Largeur maxi : Classe 6 1750 Classe 5 2000 Classe 4 2250 Classe 3 2500 Classe 2 3000 2.4 Entretoises – Débords Validé le 14/06/2013 Page 12 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL Couleur Représentation Description Cas de mise en œuvre Sans entretoise = jeux mini Coté fond coulisse / jeux extérieur = 34mm Cas standard Dormant neuf et Rénovation Noir Entretoise 29mm Supplément de 4 mm pour flasque à 38 mm Pour dormant Neuf et Rénovation CONTOUR avec moustiquaire Blanc Entretoise 32 mm Supplément de 7 mm pour flasque à 41 mm Pour dormant large CONTOUR avec moustiquaire et ISO 160/140 Pour dormant NEUF avec tapées toutes ISO CONTOUR, EKOSOL et G70 Naturel Entretoise 35 mm Supplément de 10 mm pour flasque à 44 mm Pour dormants larges CONTOUR ISO 120/100 Marron Entretoise 39 mm Supplément de 14 mm pour flasque à 48 mm Pour dormant large Gamme 70 Gris Entretoise 42 mm Supplément de 17 mm pour flasque à 51 mm Pour dormant 101,182 et 101,182,2 CONTOUR avec tapées toutes ISO Beige Entretoise 45 mm Supplément de 20 mm pour flasque à 54 mm Pour dormant Large Softline MD ISO 160/140 Noir Entretoise 48 mm Supplément de 23 mm pour flasque à 57 mm Pour dormant Large Softline MD ISO inférieures Blanc Entretoise 55 mm Supplément de 30 mm pour flasque à 64 mm Pour dormant Rénovation CONTOUR 111.035 avec tapées toutes ISO Pour dormant Rénovation G70 111.240 avec tapées toutes ISO Naturel Entretoise 64 mm Supplément de 39 mm pour flasque à 73 mm Pour dormant Rénovation EKOSOL avec tapées toutes ISO Validé le 14/06/2013 Page 13 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.5 Bouchons trappe de visite Validé le 14/06/2013 Page 14 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.6 Isolants Dimension ci-dessous pour coffre de 210 Validé le 14/06/2013 Page 15 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL Isolant de joue Isolant de coffre Validé le 14/06/2013 Page 16 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.7 Habillages latéraux Validé le 14/06/2013 Page 17 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.8 Adaptateurs 2.8.1 Récapitulatif par dormant Validé le 14/06/2013 Page 18 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.8.2 Adaptateurs Aluminium Validé le 14/06/2013 Page 19 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.9 Renfort complémentaire Remarque : - 2 lames sur diamètre enroulement MAX quand le renfort est positionné Validé le 14/06/2013 Page 20 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.10 Manœuvre 2.10.1 Possibilités Moteur Radio (SOMFY ou ECO Flip) / voir tarif pour le détail des options et des accessoires Moteur Filaire (SOMFY ou Flip) / voir tarif pour le détail des options et des accessoires Tringle Oscillante Sangle Validé le 14/06/2013 Page 21 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 2.10.2 Validé le 14/06/2013 Exemple de nomenclature Page 22 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 3 Réglementations 3.1 Marquage CE Les volets FLIP sont fabriqués en conformité avec la norme EN 13659 Résistance au vent Classe 2 minimum selon la norme EN 13659 et selon configurations et dimensions. (Cf. Abaque au vent paragraphe 2.4) Essais réalisés en interne conformément à la NF EN 13659 et la NF EN 1932 Endurance mécanique de la manœuvre Classe 2 minimum selon la norme EN 13659. Essais réalisés en interne et chez le fournisseur conformément à la NF EN 13659 et la NF EN 13527 Effort de manœuvre Classe 1 minimum selon la norme EN 13659 et selon configurations et dimensions. Essais réalisés en interne et chez le fournisseur conformément à la NF EN 13659 et la NF EN 14201 Résistance aux chocs : Critère accepté la norme EN 13659 Durabilité des composants Critère accepté la norme EN 13659 Résistance thermique : Résistance thermique (fermeture + lame d’air) en m².K/W. selon la norme EN 13659 Perméabilité à l’air : classe 5 (étanche) 3.2 Avis technique Avis technique N° 6/09-1857 Validé le 14/06/2013 Page 23 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 3.3 Performances acoustiques Validé le 14/06/2013 Page 24 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 3.4 Performances thermiques Validé le 14/06/2013 Page 25 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 3.5 Performances : Etanchéité à l’air Validé le 14/06/2013 Page 26 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL 4 Mise en œuvre 4.1 Exemples de mise en œuvre sur dormant Voir document joint « DOC VEKAVARIANT DEF Partie 3_Mise en oeuvre.pdf » 4.2 Montage sur la menuiserie La présence du coffre PVC n’engendre pas de difficulté particulière pour la pose des fenêtres. La mise en place du coffre sur la menuiserie s’effectue soit par l’utilisation d’un profilé adaptateur (non fourni) vissé sur la menuiserie, soit par fixation directe sur la traverse haute du dormant La mise en œuvre doit être réalisée conformément au document « Conditions générales de mise en œuvre en travaux neufs et sur dormants existants des menuiseries PVC faisant l’objet d’un Avis Technique. La liaison avec la traverse haute doit être étanchée avec soin. En particulier aux extrémités, les zones débouchantes doivent être obstruées. Le coffre doit être mis en place sur une fenêtre dont la traverse haute du dormant associée à la sous face présente une rigidité suffisante (voir AT) En cas de présence d’une console intermédiaire, celle-ci doit être fixée au gros œuvre à partir d’une longueur de coffre de 2 mètres. Au-delà de 1600 mm de largeur de coffre, la fixation de la sous-face sur la traverse haute est complétée soit par un vissage à travers le renfort tous les 300 mm, soit par la mise en place de clavettes (non fournies) sur les adaptateurs. Mise en œuvre des renforts : A monter avant assemblage des joues sur la sous-face par glissement. A débiter « clair de vue » - 20 mm (10 par côté). Le renfort est à glisser sur la planche de sous-face. La patte de maintien doit être fixé sur les joues du coffre, par clippage dans les réservations prévues, et vissage sur le dormant, pour assurer le maintien du coffre sur le dormant. Les coulisses seront vissées en fond, ou en utilisant une vis plot, ou par clippage sur le dormant réhabilitation dans la rainure recevant les couvre-joints. Afin d’assurer l’alignement et l’équerrage de l’ensemble, les éclisses sont télescopées dans les coulisses et vissées à leur extrémité. Exemples de mise en œuvre d’adaptateurs : Réaliser l’étanchéité par collage au silicone (ou double face) sur les surfaces en contact (ou cache rainure) Validé le 14/06/2013 Page 27 sur 28 Visa : Service Technique Dossier Technique VEKA ROLL Validé le 14/06/2013 Page 28 sur 28 Visa : Service Technique
