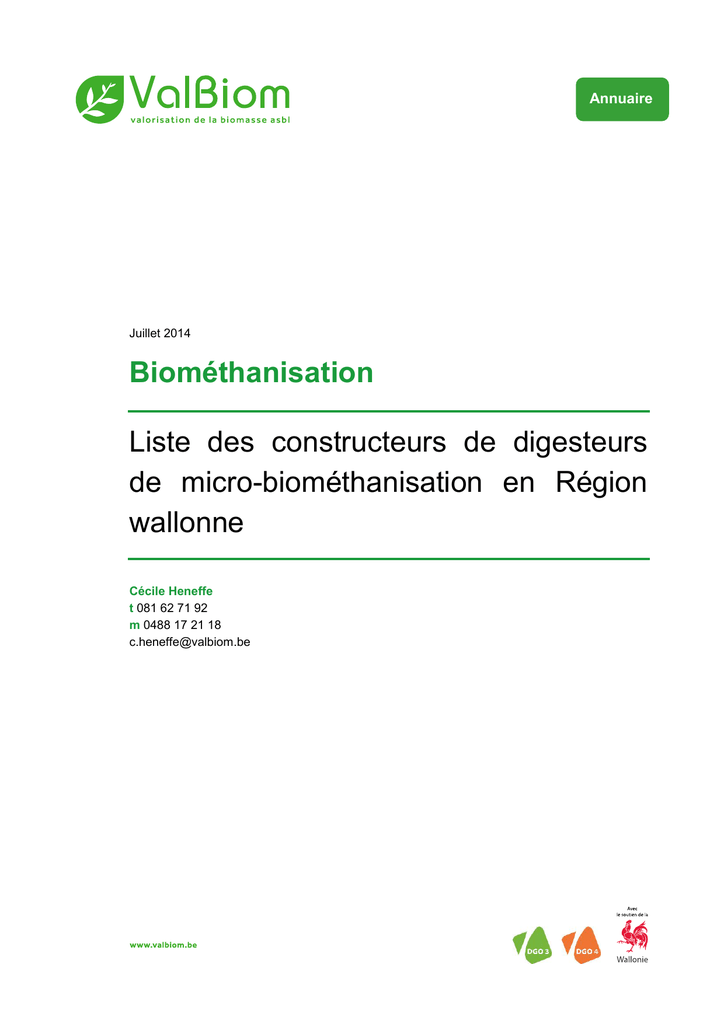

Biométhanisation Liste des constructeurs de digesteurs

Annuaire
Juillet 2014
Biométhanisation
Liste des constructeurs de digesteurs
de micro-biométhanisation en Région
wallonne
Cécile Heneffe
t 081 62 71 92
m 0488 17 21 18
[email protected]
Le présent document est issu de « l’Annuaire des constructeurs, fournisseurs et prestataires de
service d’unités de production de biogaz en Région wallonne » (disponible sur www.valbiom.be). Cet
annuaire recense les acteurs actifs dans le domaine du biogaz, sans distinction de taille d’unités. La
liste ci-dessous reprend les principaux constructeurs et équipementiers spécifiquement actifs en
micro-biométhanisation, afin de faciliter la lecture pour les personnes souhaitant s’orienter vers une
unité de petite puissance.
Micro-biométhanisation
La micro-biométhanisation concerne la biométhanisation de petite taille.
En Région wallonne, on parlera de micro-biométhanisation lorsque la puissance du moteur de
cogénération est inférieure à 10 kW électrique (kW él). Le respect de cette limite permet de bénéficier
du système de compensation. Ce système, tel que mis en œuvre par la Région wallonne, permet de
déduire de sa consommation, sur une période donnée, l’énergie injectée sur le réseau, même si la
consommation et l’injection ont été effectuées à des moments différents. La compensation revient
donc à utiliser le réseau comme « pile de stockage » dans lequel l’électricité est injectée ou prélevée
tour à tour ; le bilan est effectué par période de facturation. (Source : www.cwape.be).
Les matières entrantes
En biométhanisation, toutes les matières organiques peuvent être valorisées, exception faite des
matières fortement ligneuses, telles que le bois. Dans le cas de la micro-biométhanisation telle que
définie par la Région wallonne, les unités ne peuvent être alimentées que par des ressources en
biomasse issues de l’exploitation agricole (effluents d’élevage, résidus de cultures, etc.).
Les matières entrantes se distinguent en fonction de leur taux de matière sèche (MS), ce qui a des
conséquences sur le choix des technologies à mettre en œuvre :
>
>
>
les matières liquides (généralement un taux de MS < à 10 %) : lisiers, eaux blanches de
laiterie, etc. ;
les matières solides liquéfiables endéans quelques jours de digestion (généralement avec un
taux de MS compris entre 10 et 40 %) : ce sont des matières comme les fanes de carotte ou
de betterave, ou certains fumiers peu pailleux, qui se liquéfient ;
les matières solides qui conservent une consistance solide ou fibreuse au cours de la digestion
(avec parfois un taux de MS > 40 %) : fumiers très pailleux, paille, etc.
Document FARR-Wal | 2
Techniques de digestion utilisées
Pour les matières liquides
La digestion sur lit fixe est une technique où la matière première (contenant peu de particules ou de
fibres) percole à travers un support poreux sur lequel sont fixés les microorganismes (filtre, grille,
support en nid d’abeilles, etc.). La matière digérée est ensuite évacuée soit dans une cuve de
stockage, soit dans une poche de post-digestion.
La poche de digestion est une poche en matière synthétique souple où la matière introduite est
fermentée par les micro-organismes libres en suspension. Le biogaz peut être stocké temporairement
dans la poche en attendant d’être valorisé, et le digestat est évacué régulièrement vers une cuve de
stockage.
Pour les matières solides liquéfiables (et les matières liquides)
La cuve horizontale ou verticale fonctionne sur le même principe que la poche de digestion
(fermentation en suspension). La cuve rigide permet d'implémenter un système d'agitation, qui permet
d’accepter des substrats avec des taux de matière sèche plus élevés, mais restant néanmoins semiliquides (pompables).
Si la cuve est mélangée en continu, on parlera d’un digesteur infiniment mélangé. Cette technologie
est la plus utilisée pour les grandes installations en Région wallonne. Le biogaz est stocké soit dans la
cuve, soit dans un gazomètre.
Pour les matières solides sèches : la voie sèche
Le digesteur se présente sous forme d’un container, d’un silo ou d’un garage. Le digesteur est rempli
avec les substrats solides à l’aide d’un engin agricole et refermé hermétiquement. Les matières y sont
laissées en tas durant tout le processus de décomposition et aspergées de jus de fermentation. Ce
dernier est récupéré sous le tas, pompé, chauffé et ré-aspergé sur les matières en décomposition, afin
de les inoculer et les maintenir humides. Une fois les matières épuisées (c’est-à-dire ne produisant
plus suffisamment de biogaz), le digesteur est ouvert et le digestat est retiré de la cuve à l’aide d’un
engin agricole. Ce digestat est plutôt solide, et le temps de séjour dans le réservoir est généralement
de l'ordre de 2 mois. Le biogaz est stocké dans un gazomètre, à proximité des cuves. On installe
généralement plusieurs digesteurs en parallèle, qui sont remplis avec un déphasage dans le temps
permettant une production globale de biogaz relativement constante.
Document FARR-Wal | 3
Agrofutur SA
X
Anatis
X
X
ARIA Energies
X
X
Personne de
contact
Fournit uniquement le lit
fixe (filtre anaérobie
Agrofutur) en container.
X*
X
Lit fixe, puis poche de
post-digestion.
Infiniment mélangé.
X*
X
Cuve de digestion
horizontale (piston) ou
infiniment mélangé.
Silos couverts, en batch.
X
X
Adresse
Nombre d'installations
Voie sèche - silos
Voie sèche - container
Cuve verticale ou
horizontale
Technologies
Lit fixe (si * : filtre
anaérobie d'Agrofutur)
Matières solides
liquéfiables (MSL)
Matières solides sèches
(MSS)
Matières liquides (ML)
Types d'installations
Poche de digestion
Types de
matières
Société
X
Jacques
Kuypers
Rue de Jumet, 83
6041 Gosselies
0495 44 27 34
[email protected]
www.agrofutur.eu
1 en démonstration (2m³),
1 installation en Chine,
2 installations en France
FrançoisXavier Geubel
Avenue Général Michel, 1E
6000 Charleroi
0495 29 99 89
[email protected]
www.anatis.be
10 études en cours
Pierre
Labeyrie
ZA Baluffet, bât 5
31 300 Toulouse
France
0033 5 34 56 93 07
Bureau Nord-Ouest en Basse
Normandie
0033 2 43 34 55 13
[email protected]
www.aria-enr.fr
Plusieurs installations en
France, des deux types
de technologies (dont des
12 kWé)
Normandie :
Laurent
Choplin
Document FARR-Wal | 4
Personne de
contact
Biolectric
X
Biomass solutions
et PSPc (et
Erigène)
X
X
X
Séparateur de phase, puis
lit fixe, en parallèle avec
des containers Eribox.
X*
X
Enerjit
X
X
X
Lit fixe.
Poche de digestion.
Container.
X
X
Cuve de digestion.
X
Adresse
Nombre d'installations
Silos
Container
Cuve
Poche
Technologies
Lit fixe
Types d'installations
MSS
ML
MSL
Types de
matières
Société
Jan Palmaers
J. De Malschelaan, 4b
9140 Temse
0472 43 00 41
[email protected]
www.biolectric.be
4 unités de 9,7 kWé en
RW, 1 en construction
X
Jean-Luc
Monfort
Rue Devant Les Cours, 8
4690 Glons (Bassenge)
[email protected]
www.biomass-solutions.be
www.pspc.be
1 unité de 50 kWé, 4 en
négociations finales
X
François
Tahon
Rue Roland Bonnard
63500 Issoire
France
0033 4 73 96 73 99
[email protected]
www.energit.fr
Document FARR-Wal | 5
Enersolutions
X
EnergX
Association de :
xFIVE, Ménart,
Socabelec SA, iol
strategic design
X
X
(X)
Erigène et Yanmar
X
X
X
Personne de
contact
Lit fixe, puis poche de
post-digestion.
X*
Cuve de prédigestion,
séparation de phase, lit
fixe.
X*
Séparateur de phase, puis
containers Eribox, en
parallèle d'un lit fixe.
X*
Adresse
Nombre d'installations
Silos
Container
Cuve
Poche
Technologies
Lit fixe
Types d'installations
MSS
ML
MSL
Types de
matières
Société
Route de Maestricht, 49
4651 Battice
087 68 68 22
Fax : 087 68 78 22
[email protected]
www.enersolutions.be
(X)
X
X
Xavier Lepot
Rue de Lahamaide, 13
7890 Ellezelles
0475 63 03 75
[email protected]
www.energX.be
Prototype en cours de
construction
Rue Pierre Waguet, 19
60 000 Beauvais
France
0033 3 64 19 47 17
[email protected]
www.erigene.com
www.yanmar.eu
1 unité en France
Document FARR-Wal | 6
X
Qays sprl
X
X
Lit fixe, puis poche de
post-digestion.
Infiniment mélangé.
Digesteur piston
X*
Adresse
Nombre d'installations
Silos
X
Container
MSS
X
Cuve
MSL
Jérôme Breton
Personne de
contact
Technologies
Lit fixe
ML
Types d'installations
Poche
Types de
matières
Société
X
Jérôme Breton Rue Ernest Solvay, 27
6211 Mellet
0496 24 26 73
[email protected]
www.anatis.be
X
Yves Bertrand
Rue de la seconde Reine
1180 Bruxelles
0495 27 25 52
Document FARR-Wal | 7
