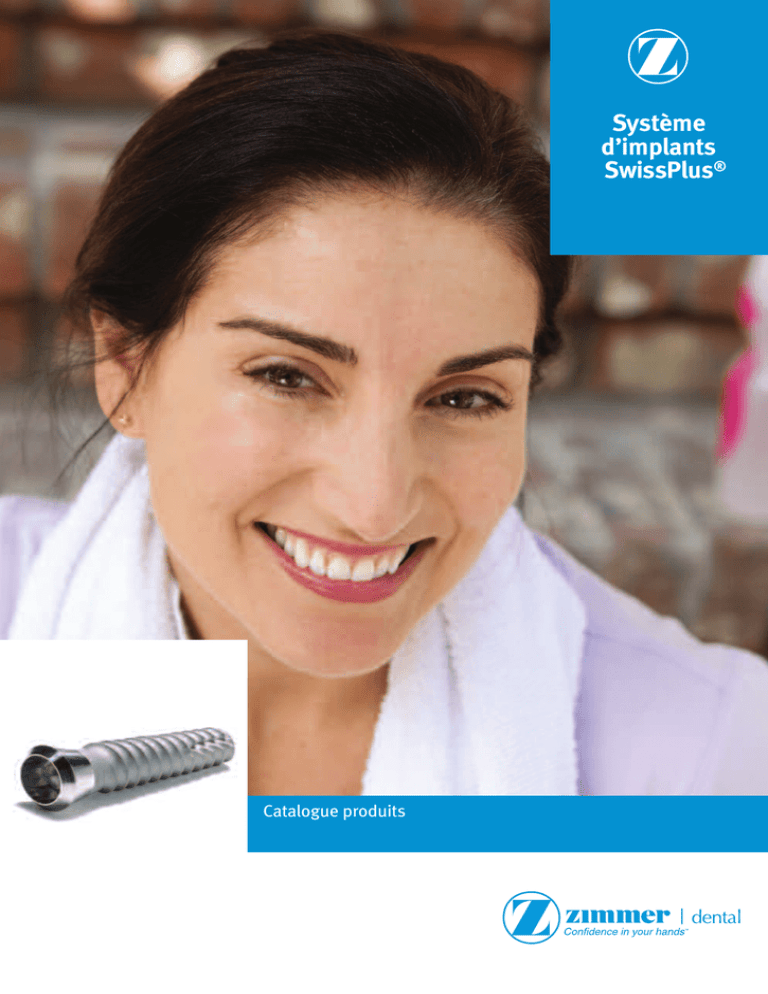

Système
d’implants
®SwissPlus®
Catalogue produits
2
Procédure de commande
Pour commander, appelez le service des
commandes de Zimmer Dental au
33 (1) 45 12 35 37 entre 8h30 et 18h00,
du lundi au jeudi, et entre 9h00 et 17h30
le vendredi. Envoyez votre commande par
fax au 33 (1) 45 60 04 88, ou par e-mail à
l’adresse suivante: commandes
@zimmerdental.fr.
Pour faciliter le traitement de votre commande, communiquez le code article et la
quantité des produits que vous souhaitez
commander. Les prix indiqués sur le tarif
n’incluent pas les frais de port. Les prix
sont indiqués à titre indicatif et peuvent
être modifiés à tout moment.
Zimmer Dental accepte les paiements par
chèque, carte bancaire et par prélèvements
Si vous choisissez ce dernier mode de
paiement, veuillez nous retourner le formulaire d’autorisation de prélèvement
dûment signé et accompagné de votre
Relevé d’Identité Bancaire.
Pour commander:
Téléphone: 01 45 12 35 35
Télécopier: 01 45 60 04 88
Procédure de retour produits
Veuillez contacter le service des commandes de Zimmer Dental AVANT tout
retour de produits.
Merci d’observer les règles ci-dessous
1. Le retour ou l’échange de produits doit
être demandé 90 jours maximum
après la date d’achat.
2. Après accord de la société Zimmer
Dental, les clients peuvent retourner
des produits à la condition expresse
qu’ils ne soient pas déconditionnés,
endommagés, souillés ou utilisés,
dans leur emballage d’origine (ne rien
inscrire sur l’emballage et l’étiquette
des produits). Tout produit retourné
doit être intact et pouvoir être remis en
vente.
Les produits doivent être envoyés à
l’adresse suivante:
Zimmer Dental SAS
Service Clients
2, Place Gustave Eiffel – BP 40237
94528 RUNGIS Cedex
3. Tout produit retourné doit être accompagné du bon d’échange prévu à cet
effet et dûment complété.
W&H Dentalwerk Bürmoos GmbH. Locator est
4. Aucun avoir ou échange n’est possible
sur des produits obsolètes ou dont la
date de péremption est inférieure à 13
mois. L’avoir ou l’échange ne sera
effectué qu’après inspection du retour
par nos services.
5. Tout échange demandé sans le retour
préalable des produits donnera lieu à
une facturation forfaitaire de 25 euros
(pour une demande faite entre 30 et
60 jours après la date d’achat) et de
40 euros (pour une demande entre 60
et 90 jours suivant la date d’achat).
6. En cas de non retour des produits
concernés par l’échange, aucun avoir
ne sera émis.
7. Les frais de retour et les risques pour
les retours produits sont à la charge du
client.
Marques commerciales
et marques déposées
ElcoMED et ImplantMED sont des marques de
une marque de Zest Anchors, Inc, fabricant des
piliers Locator.
3
Système d’implants SwissPlus®
Table des matières
Implants
Dimensions des implants
4
Implants
5
Vis de couverture
5
Composants prothétiques
Composants prothétiques pour prise d’empreinte
6
Composants pour prothèses scellées
7
Composants pour prothèses à surcouler
9
Composants pour prothèses vissées
10
Attachements boule (pour overdenture)
12
Instruments prothétiques et clés dynamométriques
15
Accessoires chirurgicaux
Moteurs chirurgicaux
16
Kit d’implantologie
17
Instruments chirurgicaux et produits d’information
Instruments chirurgicaux
18–23
Schéma d’une trousse chirurgicale et protocole chirurgical
19–20
Produits d’information et de marketing
Produits d’informations à l’attention des patients
24
Index des produits
Index
Remarque: les images du catalogue peuvent ne pas être à l’échelle 1:1.
25
4
Dimensions des implants
Un leader de
l’innovation en
implantologie
dentaire
Technologies exclusives de
Zimmer Dental:
• Connexion hexagonale ou octogonale interne: la simplicité
prothétique
• Le double filetage: insertion deux
fois plus rapide
Plate-forme [ 4,8 mm avec
octogone interne de [ 3,0 mm
Biseau H 0,6 mm
Biseau H 0,6 mm
Usiné H 2,0 mm
Usiné H 2,0 mm
H 8 mm
H 10 mm
H 12 mm
ou
H 14 mm
(illustration: implant
de longueur 12 mm)
Pas de H 1,8 mm
(double filetage)
Surface en titane
microtexturé MTX ™
• Implant Conique pour faciliter
l’expansion de l’os: amélioration de
la stabilité primaire
Implant SwissPlus® conique [ 3,7 mm,
diamètre de l’apex: 3,0 mm
• Conditionnement du porte-implant/
moignon d’empreinte/pilier
prothétique droit: simplicité de
l’acte chirurgical et de la prise
d’empreinte
Pas de H 1,8 mm
(double filetage)
Surface en titane
microtexturé MTX
Implant SwissPlus conique [ 4,8 mm,
diamètre de l’apex: 3,8mm
hexagone interne de [ 2,5 mm
Biseau H 0,5 mm
Usiné H 2,0 mm
• Méthode de mise en charge
immédiate d’une prothèse nonocclusive sur implants dentaires
H 8 mm
H 10 mm
H 12 mm
ou
H 14 mm
(illustration: implant de
longueur 12 mm)
Pas de H 1,8 mm
(double filetage)
• Foret pour implants endo-osseux
Surface en titane
microtexturé MTX
Implant SwissPlus conique [ 3,7 mm,
diamètre de l’apex: 3,0 mm
Biseau H 0,6 mm
Biseau H 0,6 mm
Usiné H 2,5 mm
Usiné H 2,5 mm
Pas de H 1,2 mm
(filetage simple)
Surface en titane
microtexturé MTX
H 8 mm
H 10 mm
H 12 mm
ou
H 14 mm
(illustration: implant de
longueur 12 mm)
Implant SwissPlus droit [ 4,1 mm
Apex conique 7°
www.zimmerdental.fr
Pas de H 1,2 mm
(filetage simple)
Surface en titane
microtexturé MTX
Implant SwissPlus droit [ 4,8 mm
5
Implants
Implants SwissPlus® coniques avec surface MTX™
Avec porte-implant/pilier et vis de couverture de H 2 mm.
Références
Diamètre
implant
Diamètre
plate-forme
3,7 mm
Connexion
8 mm
10 mm
12 mm
14 mm
3,8 mm
2,5 mmD
Hexagone interne
SPMB8
SPMB10
SPMB12
SPMB14
3,7 mm
4,8 mm
3,0 mmD
Octogone interne
SPB8
SPB10
SPB12
SPB14
4,8 mm
4,8 mm
3,0 mmD
Octogone interne
SPWB8
SPWB10
SPWB12
SPWB14
Implants SwissPlus® droits avec surface MTX™
Avec porte-implant/pilier et vis de couverture de H 2 mm.
Références
Diamètre
implant
Diamètre
plate-forme
4,1 mm
4,8 mm
Connexion
8 mmL
10 mmL
12 mmL
14 mmL
4,8 mm
3,0 mmD
Octogone interne
OPB8
OPB10
OPB12
OPB14
4,8 mm
3,0 mmD
Octogone interne
OPWB8
OPWB10
OPWB12
OPWB14
Vis de couverture
Références
ø
L
Diamètre
plate-forme
Hauteur
(H)
Evasement
([)
Réf.
Vis de couverture courte
pour plate-forme petit diamètre
3,8 mm
1 mm
4,6 mm
SPSCS
Vis de couverture
3,8 mm
2 mm
4,6 mm
SPSC
Vis de couverture haute
3,8 mm
3 mm
4,6 mm
SPSCL
Vis de couverture courte
4,8 mm
1 mm
5,2 mm
OPSCS
Vis de couverture
4,8 mm
2 mm
5,2 mm
OPSC
avec sillon de suture
4,8 mm
3 mm
5,2 mm
OPSCL
Vis de couverture
pour plate-forme large diamètre
4,8 mm
2 mm
6,0 mm
OPWSC
avec sillon de suture
pour plate-forme large
4,8 mm
3 mm
6,0 mm
OPWSCL
6
Composants prothétiques pour prise d’empreinte
Des empreintes
faciles
Le transfert calcinable SwissPlus est
utilisé avec le pilier droit pour réaliser
une empreinte du pilier par pression.
Aligner et adapter par pression le
transfert calcinable sur le pilier.
Le méplat interne du pilier évite la
rotation de la gaine.
Schéma de prise d’empreinte
Porte-empreinte fermé
Moignon d’empreinte
pour technique
standard
(OPT/5)
Vis de fixation
(OPTS)
Analogue d’implant
(OPR)
Porte-empreinte ouvert
Porte-implant/
Moignon d’empreinte pour
technique pick-up
Vis de fixation
pour plate-forme
[ 4,8 mm (WSX)
(OPR)
(fournis avec l’Implant)
Composants pour empreintes
Prendre l’empreinte. L’analogue
correspond à la réplique de l’épaulement du pilier. Le transfert calcinable
permet aussi de réaliser une chape de
réduction si le pilier a été préparé.
Le pilier droit et le transfert calcinable
sont disponibles pour les platesformes d’implants [ 3,8 mm et
4,8 mm.
www.zimmerdental.fr
Références
Description
Plate-forme
Profil
d’implant d’émergence
Réf.
Moignon d’empreinte pour technique standard
(porte-empreinte fermé), avec (OPTS)
4,8 mm
5,2 mm
OPT/5
(porte-empreinte fermé), avec (OPTS)
4,8 mm
6,0 mm
OPT/6
(porte-empreinte fermé)
pour hexagone interne – avec vis (HLTSI)
3,8 mm
4,6 mm
SPMT
Analogue d'implant avec octogone interne
4,8 mm
•
OPR
Analogue d'implant avec hexagone interne
3,8 mm
•
SPMR
Analogue d’implant pour pilier droit étroit
4,8 mm
•
OPAR
Analogue d’implant pour pilier droit étroit
3,8 mm
•
SPMAR
7
Schéma pour la prothèse scellée
pour technique standard
(OPT/5)
Pilier droit étroit
(OPA2)
(OPR)
Piliers droits
Références
Plate-forme
d’implant
Profile
d’émergence
Réf.
Pilier droit étroit (monobloc)
avec chape calcinable (OPC),
sans engagement de l’octogone interne
4,8 mm
3,5 mm
OPA
Pilier droit étroit (en deux pièces)
avec chape calcinable (OPC) et vis (GPCAS),
avec engagement de l’octogone interne
4,8 mm
3,5 mm
OPA2
Pilier droit étroit (en deux pièces)
avec chape calcinable (SPMC) et vis (MHLAS),
avec engagement de l’hexagone interne
3,8 mm
2,9 mm
SPMA2
Chape calcinable de remplacement
4,8 mm
•
OPC
Chape calcinable de remplacement
3,8 mm
•
SPMC
Pilier droit/moignon d’empreinte (avec vis
OPAS), avec engagement de l’octogone interne
4,8 mm
5,2 mm
OPA/5
OPAS), avec engagement de l’octogone interne
4,8 mm
6,0 mm
OPA/6
URS3), avec engagement de l’hexagone interne
3,8 mm
4,6 mm
FMTM2
Vis de remplacement pour pilier
droit étroit (OPA2)
4,8 mm
•
GPCAS
Vis de remplacement pour pilier
droit étroit (SPMA2)
3,8 mm
•
MHLAS
Vis de remplacement pour
pilier droit/moignon d’empreinte
(OPA/5 et OPA/6)
4,8 mm
•
OPAS
pilier droit/ moignon d’empreinte (FMTM2)*
3,8 mm
•
URS3
Description
*Disponibilité: nous consulter.
8
Porte-implant
universel/Moignon
d’empreinte/Pilier
prothétique droit
Les implants SwissPlus sont fournis
avec un porte-implant qui fait office de
moignon d'empreinte et de pilier
prothétique droit.
Schéma de prothèse scellée avec pilier angulé
(OPT/5)
Pilier angulé à 20°
(OPH20)
(OPR)
Porte-implants/moignons d’empreinte/piliers droits
Références
Plate-forme
d’implant
Profil
d’émergence
Réf.
Porte-implant/moignon d’empreinte standard
avec vis (URS1)
4,8 mm
5,2 mm
FMS
Porte-implant/moignon d’empreinte large
avec vis (URS1)
4,8 mm
6,0 mm
FMSW
Porte-implant/moignon d’empreinte mini
avec vis (URS2)
3,8 mm
4,6 mm
FMSM
Vis pour porte-implant (standard et large)*
•
•
URS1
Vis pour porte-implant (mini)*
•
•
URS2
Plate-forme
d’implant
Profil
d’émergence
Réf.
4,8 mm
5,5 mm
OPH20
•
•
OPH20S
3,8 mm
4,6 mm
SPH20
•
•
AH20S
Description
Insertion de l’implant
Utiliser l’adaptateur sur contreangle pour porte-implant pour
insérer l’implant autotaraudant.
Obturer la tête de vis du porteimplant puis prendre une
empreinte conventionnelle.
* Disponibilité: nous consulter.
Piliers angulés à 20°
Références
Description
Pilier angulé à 20° pour octogone
interne (avec vis OPH20S)
pilier angulé à 20°
Pilier angulé à 20° pour hexagone
interne (avec vis AH20S)
Préparation du pilier
prothétique droit
Raccourcir le porte-implant et
préparer les limites pour une
prothèse scellée.
www.zimmerdental.fr
pilier angulé à 20°
9
Composants pour prothèses à surcouler
Schéma de restauration façonnable
pour technique
standard
(OPT/5)
(OPR)
Chape en or
(OPGA)
Piliers en or pour surcoulée, avec engagement
Références
Diamètre
plate-forme
d’implant
Diamètre
profil
d’émergence
Réf.
Pilier en or avec gaine calcinable et vis
de fixation (OPS et GPCAS)
4,8 mm
5,2 mm
OPGA
Vis de remplacement pour piliers à surcouler,
chapes et chapes calcinables
4,8 mm
•
GPCAS
Vis pour piliers à surcouler,
chapes et chapes calcinables
4,8 mm
•
WSX
Pilier en or avec gaine calcinable et vis
3,8 mm
4,6 mm
SPGA
Vis de remplacement pour piliers
étroits à surcouler
3,8 mm
•
MHLAS
Vis pour piliers à surcouler
3,8 mm
•
MTWSD
•
•
OPS
Description
Gaine calcinable pour piliers à surcouler
Chapes Or et gaines calcinables pour surcoulée, sans engagement
Pour prothèses vissées multiples, avec gaine calcinable et vis de fixation (OPS et GPCAS).
Références
Diamètre
plate-forme
d’implant
Diamètre
profil
d’émergence
Réf.
Chape en or avec gaine calcinable et vis
4,8 mm
5,0 mm
OPGC
Chape calcinable,
avec vis (GPCAS)
4,8 mm
5,0 mm
OPCC
Description
10
La Zimmer
Institute™
Schéma de prothèse vissée
pour pilier conique
(ACTIT)
Chape en or pour
pilier conique
(ACTGC)
Pilier conique
(OPACT)
pour pilier conique
(ACTR)
Moignon d’empreinte pour
technique pick-up pour pilier
conique
(ACTDT)
Les programmes du centre de
formation The Zimmer Institute sont
développés et présentés par des
éminents spécialistes du monde
entier, universitaires et praticiens
exerçant dans le privé. Divisés en
quatre niveaux, ils reflètent les divers
degrés de formation et d’éxpérience
des participants. Ils sont conçus pour
aider les praticiens à améliorer leurs
connaissances, leur savoir-faire et leur
confiance en matière d’implantologie
dentaire. Garant de la haute qualité
des soins, The Zimmer Institute offre
aux omnipraticiens aussi bien qu’aux
spécialistes la possibilité de
développer un réseau mondial de
collègues, de partager leurs idées et
techniques et de participer aux nouveaux développements en implantologie dentaire moderne.
Piliers coniques
Les pilliers coniques sont destinés à des restaurations vissées multiple.
Les pilliers n’engagent pas la connexion interne l’octagone. Ne pas utiliser pour les
prothèses unitaires. Coiffe de confort (TATHC) comprise.
Références
Diamètre
plate-forme
d’implant
Hauteur
Réf.
Pilier conique
4,8 mm
1,6 mm
OPACT
Pilier conique
4,8 mm
3,0 mm
OPACT3
Description
Coiffe de confort
La coiffe de confort se met en place sur le pilier conique.
Références
Description
Coiffe de confort pour pilier conique, en titane
www.zimmerdental.fr
Chape calcinable pour
pilier conique
(ACTP)
Réf.
TATHC
11
Composants pour empreinte sur pilier conique
Références
Description
Réf.
Moignon d’empreinte pour technique pick-up
(porte-empreinte ouvert)
avec vis de transfert (SCDTS)
ACTDT
(porte-empreinte fermé)
ACTIT
Analogue de pilier
ACTR
Chapes, gaines et barres pour pilliers coniques
Catalog Numbers
Description
Hauteur
Réf.
•
ACTGC
Chape calcinable, avec vis (SCTS)
5,0 mm
ACTP
Chape pour barre en or, avec vis (SCTS)
3,0 mm
TGC3
Chape pour barre en or, avec vis (SCTSL)
5,0 mm
TGC5
Chape pour barre en titane,
avec vis (SCTS)
5,0 mm
TTC5
Chape temporaire en titane,
avec vis (SCTS)
9,5 mm
ACTT
Vis longue pour surcoulée sur pilier
•
SCTS
Vis longue de laboratoire pour surcoulée
•
SCWS
Barre en or cylindrique [ 1,8mm
avec 3 clips Hader®, 3 clips de
façonnage et un instrument d’insertion
50 mm
HGB
Barre résiliente de Dolder en or
avec un manchon usiné en métal et un espaceur
50 mm
DGB
•
BS1
Chape en or pour pilier conique,
avec gaine (OPS) et vis de fixation (SCTS)
Système d’attaches Hader avec barre, avec 6 clips
de façonnage, 6 clips Hader, 6 modèles de barre Hader
et un instrument d’insertion
12
Attachements boule (pour overdenture)
Attachements
Locator ®
Schéma de restauration avec un attachement boule Locator
Procédures de laboratoire
Les attachements Locator sont
adaptés au système d’implants
SwissPlus.
Locator
(LOCIMP)
Locator
Abutment
(OPLOC)
Analogue de pilier
Locator
(LOCAN)
Package de façonnage mâle Locator
(LOCMP2)
OU
Procédure au fauteuil
Piliers Locator pour implants SwissPlus
Références
L’attachement Locator représente la
solution idéale pour la stabilisation
des prothèses complètes.
• Faible hauteur: son profil à faible
émergence permet de l’utiliser dans
un très grand nombre de cas de
prothèses.
• Plus pratique pour les patients:
du fait de sa conception, l’attachement se positionne facilement,
ce qui permet au patient de placer
sa prothèse correctement.
• Résistant: La double rétention et
l’extrême durabilité garantissent la
stabilité et le bon fonctionnement
à long terme.1
• Versatile: de nombreuses options de
rétention et de correction de
l’angulation permettent de s’adapter
à chaque cas.
Lorsqu’il est souhaitable d’améliorer la
stabilité d’une barre, le système
d’attachement pour barre Locator
permet d’éclisser les implants.
Ce système offre les mêmes caractéristiques d’auto-alignement, de double
rétention, de durabilité et de profil à
faible émergence que les attachements Locator.
Le système d’attachement pour barre
Locator offre trois options pour la réalisation d’un attachement résilient sur
une barre en alliage ou en titane stabilisée par implants: par foret et taraud,
par soudure au laser et par surcoulée.
1
Données disponibles.
www.zimmerdental.fr
Diamètre
plate-forme
Hauteur
coiffe
Réf.
4,8 mm
4,8 mm
4,8 mm
4,8 mm
3,8 mm
3,8 mm
3,8 mm
3,8 mm
1,29 mm
2 mm
3 mm
4 mm
0,75 mm
2 mm
3 mm
4 mm
OPLOC4/1
OPLOC4/2
OPLOC4/3
OPLOC4/4
OPLOC3/1
OPLOC3/2
OPLOC3/3
OPLOC3/4
Pilier Locator
Pilier Locator
Pilier Locator
Pilier Locator
Pilier Locator
Pilier Locator
Pilier Locator
Pilier Locator
Composants pour attachements Locator
Références
Description
Qté
Réf.
Package de façonnage mâle, 2 pièces, capuchons métalliques
avec anneaux nylon provisoires noirs, espaceurs d’obturation,
anneaux nylon de remplacement blancs, roses et bleus
2 pces
LOCMP2
Package de façonnage mâle, 10 pièces, capuchons métalliques
avec anneaux nylon provisoirs noirs, espaceurs d’obturation,
anneaux nylon de remplacement blancs, roses et bleus
10 pces
LOCMP10
Pins de parallélisme
4
LOCPP
Anneau nylon Locator, rétention forte (blanc)
4
LOCRMW
Anneaux nylon Locator, rétention moyenne (rose)
4
LOCRMP
Anneaux nylon Locator, rétention faible(bleu)
4
LOCRMB
Anneaux nylon Locator pour angulation, rétention forte (vert)
4
LOCRMG
Anneaux nylon Locator pour angulation, rétention faible (rouge)
4
LOCRMR
13
Attachements boules
Composants pour empreinte sur pilier Locator
Références
Description
Qté
Réf.
Moignons d’empreinte Locator (par 4)
4
LOCIMP
Analogues de piliers ([ 4 mm) (par 4) – pour implants SwissPlus [ 3,8 mm
4
LOCAN/4
Analogues de piliers ([ 5 mm) (par 4) – pour implants SwissPlus [ 4,8 mm
4
LOCAN/5
Qté
Réf.
Pièce femelle pour barre Locator (filet 2mm)
2
LOCBF2
Package de façonnage Locator, jaune
2
LOCBPP
Porte foret et taraud pour barre Locator
1
LOCDTH
Insert fileté en plastique calcinable Locator, 2,0 mm (facultatif)
10
LOCCTI
Taraud pour barre Locator 2,0 mm (filet 2 mm)
1
LOCBT2
Foret pour barre Locator 1,7 mm (filet 2 mm)
1
LOCBD
Qté
Réf.
Pièce femelle pour barre Locator laser (acier inox)
2
LOCLBF
2
LOCBPP
Mandrin de parallélisme Locator
1
LOCPMAND
Qté
Catalog No.
Pièce femelle pour barre Locator, pour surcoulée
2
LOCCTB
2
LOCBPP
Mandrin de parallélisme Locator
1
LOCPMAND
Qté
Catalog No.
Instrument Locator en trois parties: extracteur des anneaux nylon,
instrument d’insertion des anneaux nylon, insert de pose du pilier Locator
1
LOCCT2
Extrémité de remplacement pour l’instrument Locator de base (reçoit LOCCT)
1
LOCCTR
Insert Locator pour clé dynamométrique, 15 mm
1
LOCTW15
Insert Locator pour clé dynamométrique, 21 mm
1
LOCTW21
Système d’attachement pour barre Locator –
Composants pour méthode utilisant foret et taraud
Références
Description
Composants pour méthode par soudure laser
Références
Description
Composants pour méthode par surcoulée
Références
Description
Instruments Locator
Références
Description
14
Attachements boules
Plates-formes à
octogone et
hexagone interne
Deux plates-formes internes
La plupart des implants SwissPlus
comportent une plate-forme de
[ 4,8 mm avec un octogone interne.
Une gamme complète de composants
prothétiques est disponible pour les
restaurations esthétiques simples.
Schéma de restauration par prothèse de recouvrement
Procédure de laboratoire
Capuchon
métallique
(CAH)
Moignon
Analogue
d’empreinte
d’implant pour
pour attachement attachement
boule
boule
(OPBAT )
(OPBAR)
Transfert d’anneau
en nylon
(CAT)
OU
Attachement
boule
(OPBA)
et
Anneau en nylon
(CAN)
Procédure au fauteuil
Attachements boules
Avec capuchon métallique et anneau en nylon
Références
La plate-forme [ 3,8 mm comporte un
hexagone interne et n’est disponible
qu’avec l’implant SwissPlus conique
[ 3,7 mm. Les options prothétiques
pour cet implant sont les piliers pour
prothèses scellées et à surcouler, qui
sont bien adaptés aux restaurations
esthétiques de l’antérieur et aux
attachements pour overdenture.
Description
Diamètre
plate-forme coiffe Hauteur
Réf.
Attachement boule et capuchon métallique
4,8 mm
1,6 mm
OPBA
Attachement boule et capuchon métallique
4,8 mm
3,0 mm
OPBA3
Moignons d’empreinte et analogues de laboratoire
Références
Description
Catalog No.
Moignon d’empreinte pour attachement boule (lot de 2)
OPBAT
Analogue d’implant pour attachement boule
OPBAR
Composants prothétiques d’attachement
pour prothèses à recouvrement
Références
Description
Réf.
Système d’attachement boule
Comprend 4 anneaux en nylon, 2 bagues de positionnement,
4 capuchons, 4 maquettes d’attachement boule à couler
CAS
Instruments destinés à l’attachement pour coiffe
Instrument de pose, instrument de finition et jauge de parallélisme
CAI
Capuchon métallique et anneau en nylon (CAH et CAN)
CA
Capuchon métallique
CAH
Anneau en nylon (transparent)
CAN
Anneau en nylon gris (rétention rigide)
Transfert d’anneau en nylon (jaune)
CAT
Maquette d’attachement boule à couler (2 sphères par maquette)
CAB
Anneau en nylon pour micro-boule
www.zimmerdental.fr
CAN-G
CANM
15
Attachments et clés dynamométriques
Overdenture prothétiques
Instruments
Instruments prothétiques et clés dynamométriques
Références
Description
Réf.
Tournevis hexagonal court pour clé à cliquet
([ 1,25 mm, 17 mm)
HX1.25
Tournevis hexagonal long pour clé à cliquet
([ 1,25 mm, 22 mm)
HXL1.25
Tournevis manuel hexagonal court avec friction
([ 1,25 mm, 23 mm)
THX1.25
Tournevis manuel hexagonal long avec friction
([ 1.25 mmD, 27 mmL)
THXL1.25
Tournevis hexagonal pour contre-angle
(nécessite un contre-angle réducteur)
HX1.25D
Clé dynamométrique, 30 Ncm
TW30
Clé dynamométrique, 20 Ncm
TW20
Insert hexagonal court pour clé dynamométrique
[ 1,25 mm, pour TW20 et TW30
TW1.25
Insert hexagonal long pour clé dynamométrique
[ 1,25 mm, pour TW20 et TW30
TW1.25L
Insert Locator pour clé dynamométrique, 15 mm,
pour TW20 et TW30
LOCTW15
Insert Locator pour clé dynamométrique, 21 mm pour TW20 et TW30
LOCTW21
instrument d’insertion des anneaux nylon, insert de pose du pilier Locator
LOCCT2
Extrémité de remplacement pour l’instrument Locator de base (reçoit LOCCT)
LOCCTR
Kit prothétique, autoclavable (vide)
2320
Inserts jetables pour système PTS, 20 Ncm
Blancs (lot de 5)
PTS20
Inserts jetables pour système PTS, 30 Ncm
Noirs (lot de 5)
PTS30
Porte-pilier ou analogue
ABTH
Instrument de finition pour armature coulée et
Chapes et piliers SwissPlus
PR
Extracteur de vis de pilier ou de couverture
avec hexagone [ 1,25 mm, acier carbure
SRT
Extracteur pour pilier d’implant à hexagone interne
TLRT2
Extracteur pour pilier d’implant à octogone interne
HLRTX2
16
Moteur chirurgical Zimmer®
Forets chirurgicaux
Dríva™
Les forets Dríva™ à hautes performances présentent des avantages
certains.
Des recherches et des tests intensifs
ont permis à Zimmer Dental de développer le foret Dríva, dont la résistance
et l’efficacité de forage sont sans
égales. Cette nouvelle conception
améliore la confiance lors de l’ostéotomie, en offrant:
• Une plus grande longévité. Le revêtement anticorrosion révolutionnaire
protège le tranchant du foret.
• Une meilleure visibilité. Les marquages gravés au laser facilitent la
visibilité des longueurs, et le revêtement de surface mat réduit les reflets
pour optimiser l’acte chirurgical.
Caractéristiques
• Conçus pour l’implantologie et autres chirurgies maxillo-faciales
• Programmes simples et conviviaux, nombreuses fonctionnalités
nécessitant peu d’entretien pour une plus grande commodité et un
gain de temps
• Meilleur contrôle du couple assurant plus de confiance pendant
l’acte chirurgical
• Silence du moteur et des accessoires manuels
• Large plage de vitesses, de 300 à 40 000 t/mn (1:1)
• Service après-vente dans le monde entier **
Références
Description
Réf.
Qté
Moteur chirurgical Zimmer* (100–130V)
00900125
1
Moteur chirurgical Zimmer* (220–240V)
00900124
1
* Chaque système comporte: console, moteur, support moteur, commande au pied, support d’irrigation, calibreurs pour
fraises, spray de vaporisation d'huile pour pièces à main, 3 jeux de tubulures d’irrigation jetables et cordon secteur.
** Merci de bien vouloir contacter Zimmer Dental pour toute information sur la localisation des services après-vente.
Adaptateurs chirurgicaux
Références
Description
Catalog No.
Qty
Contre-angle 20:1 WI-75 E/KM
(avec connecteur en Y, tube de refroidissement interne de la fraise)
10207557
1
Contre-angle 1:2 WS-92
10209201
1
Adaptateur droit 1:1 S11
00001100
1
Adaptateur coudé 2:1 S12
10101200
1
Scie alternative S-8 R
10100801
1
Scie oscillante S-8 O
10100802
1
Scie sagittale S-8 S
10100803
1
Lames de scies chirurgicales
Références
www.zimmerdental.fr
Description
Hauteur
Réf. (1 pce)
Réf. (5 pces)
Alternative
15 mm
04726000
04800100
Alternative
20 mm
04725900
04800000
Alternative
30 mm
04725700
04799900
Oscillante
8 mm
04800500
S/O
Oscillante
15 mm
04800400
S/O
Sagittale
6 mm
04726200
04800300
Sagittale
10 mm
04726100
04800200
ATTENTION: Pour un usage correct des adaptateurs W&H, il est absolument nécessaire d’utiliser la jauge de
calibrage pour fraises (réf. 02139800) fournie avec le moteur. Cette jauge vérifie l’état d’usure de la fraise.
Si les fraises ne sont pas testées avant l’emploi, elles peuvent gripper dans l’adaptateur et endommager
gravement les mécanismes. Contacter Zimmer Dental pour plus d’informations.
17
Accessoires d’irrigation
Références
Description
Réf.
Qté
Jeux de tubulures d’irrigation jetables, (par 6)
04363600
6
Jeu de tubulures d’irrigation, une pièce, autoclavable
04719400
1
Tubulure d’irrigation avec molette, autoclavable
0285540R
1
Tuyau d'irrigation pour micropompe, autoclavable, avec embouts
04013900
1
Tuyau de rechange pour micropompe, autoclavable, sans embouts
04014000
3
Tubulure d’irrigation 2,2 m, jetable
00929300
10
Tube de refroidissement interne pour fraise
02610500
1
Tube en Y
02653901
1
Tubulure d'irrigation en Y pour contre-angle de chirurgie
02654700
1
Jeu de pinces pour tubulure
04019000
1
Clip d’irrigation externe/Interne
04757100
1
Support d’irrigation
04005900
1
Réf.
Qté
04720022
1
Micromoteur avec câble (1,8 m) pour moteur ImplantMED
04009600
1
Support micromoteur
04735700
1
Spray de vaporisation d’huile pour pièces à main*
02038200
1
Calibreur pour fraises
02139800
1
Embout de protection
04032600
1
Boîtier de protection
04013500
1
Valise de transport
04013600
1
Chariot pour moteur avec étagère, S-GC
04541900
1
Réf.
Qté
ASD
1 Ea
Micromoteurs et accessoires
Références
Description
Micromoteur avec câble (1,8 m)
®
* Nous contacter pour toutes instructions sur la commande d’huile d’entretien.
Références
Modèle
Champ stérile percé (1473195 mm)
Serviettes (2)
Protections pour poignée d'éclairage (2)
Pochette stérile
Bonnet
Blouses (2)
Gaine pour tuyaux
Plateau mousse (35345 mm)
Protection pour table
Enveloppe CSR
Mousse (2)
18
Implant SwissPlus
conique
Trousse chirurgicale SwissPlus
Catalog Numbers
Références
1
2
3
4
1. Porte-implant
le porte-implant est à la fois moignon
d’empreinte et pilier prothétique droit
(à contour plein permettant la préparation de limites gingivales).
2. Implant SwissPlus conique
les doubles spires permettent une
insertion plus rapide et la forme
conique améliore la stabilité primaire
dans les os de faible densité.1
3. Surface MTX
la surface MTX augmente la surface
de contact os/implant.2
4. Spires autotaraudantes
le dessin des spires autotaraudantes
réduit le temps de pose de l’implant.
1-2
Réf.
Qté/Cond.
Kit chirurgical complet
Trousse chirurgicale
Foret-pilote Dríva [ 2,3 mm, 17 mm
Foret-pilote Dríva [ 2,3 mm, 11 mm
Foret intermédiaire Dríva [ 2,8 mm, 17 mm
Foret intermédiaire Dríva [ 2,8 mm, 11 mm
Foret terminal conique Dríva [ 3,4/2,8 mm, 17 mm
Foret Dríva [ 3,5 mm, 17 mm
OPCST
OPSUR
OP2.3D
SV2.3DS
OP2.8D
SV2.8DS
SP3D
TSV3DS
OP3.5D
TLSDS
SP4D
TSV4DS
OP4.2D
SVWDS
HLRTX2
THX1.25
Foret Drívaa [ 4,2 mm, 17 mm
Extracteur pour pilier d’implant (extrémité hex. [ 1,25 mm)
Tournevis manuel hexagonal court avec friction [ 1,25mm
Tournevis hexagonal long pour clé à cliquet, [ 1,25 mm, 22 mm
Tournevis hexagonal court pour clé à cliquet, [ 1,25 mm, L17 mm
Tournevis hexagonal pour contre-angle, [ 1,25 mm
Insert de pose hexagonal rétentif court GemLock® ([ 2,5 mm, 17 mm)
Insert de pose hexagonal rétentif long GemLock ([ 2,5 mm, 28 mm)
Insert de pose hexagonal rétentif pour contre-angle (GemLock) ([ 2,5 mm, 21 mm)
Instrument d’insertion octogonal court [ 3,0 mm, 17 mm
Instrument d’insertion octogonal long pour clé à cliquet [ 3,0 mm, 29 mm
Prolongateur de foret
HXL1.25
HX1.25
HX1.25D
RH2.5
RHL2.5
RHD2.5
OT3.0-S
OTL3.0-S
DE
Jauge de parallélisme (4 pièces)
Clé à cliquet rétentive (GemLock)
Instrument manuel (manche) de pose d’implant, connexion carrée
PPAR
RSR
SSHS
Trousse chirurgicale
Plateau seul, sans instruments
OPSUR
1 pce
1 pce
Remarque: la trousse chirurgicale est représentée en détail en page 16.
Données disponibles.
www.zimmerdental.fr
OP2.3D
SV2.3DS
OP2.8D
SV2.8DS
SP3D
TSV3DS
OP3.5D
TLSDS
HXL1.25
HX1.25
HX1.25D
RH2.5
RHL2.5
RHD2.5
OT3.0-S OTL3.0-S
SP4D
TSV4DS
OP4.2D
SVWDS
DE
PPAR
RSR
SSHS
HLRTX2
THX1.25
19
Schéma d’une trousse chirurgicale
Foret Dríva
[ 2,3 mm, 17 mm
OP2.3D
Foret Dríva
[ 2,8 mm, 17 mm
OP2.8D
Foret Dríva
[ 2,8 mm, 11 mm
SV2.8DS
Foret Dríva conique
[ 3,4mm/2,8 mm, 17 mm
SP3D
Foret Dríva
[ 3,5 mm, 17 mm
OP3.5D
[ 3,4 mm/2,8 mm, 11 mm
TSV3DS
[ 4,4 mm/3,8 mm, 17 mm
SP4D
Foret Dríva
[ 3,5 mm, 11 mm
TLSDS
Foret Dríva
[ 4,2 mm, 17 mm
OP4.2D
[ 4,4 mm/3.8 mm, 11 mm
TSV4DS
Foret Dríva
[ 2,3 mm, 11 mm
SV2.3DS
Foret Dríva
[ 4,2 mm, 11 mm
SVWDS
Insert de pose hexagonal
rétentif 2,5 mm pour
contre-angle (GemLock)
RH2.5
Outil d’insertion octogonal
[ 3,0 mm, 17 mm
OT3.0-S
Tournevis manuel hexagonal
court avec friction 1,25 mm,
23 mm
THX1.25
Tournevis hexagonal
court, 1,25 mm, 17 mm
HX1.25
Extracteur pour pilier
d’implant (extrémité hex.
[ 1,25 mm)
HLRTX2
Tournevis hexagonal
long pour clé à cliquet,
1,25 mm, 22 mm
HXL1.25
DE
Instrument d’insertion
octogonal court
[ 3,0 mm, 29 mm
OTL3.0-S
rétentif court (GemLock)
([ 2,5 mm, 17 mm)
RHL2.5
Tournevis hexagonal
pour contre-angle,
[ 1,25 mm
HX1.25D
Jauge de parallélisme
(4 pièces)
PPAR
rétentif pour contreangle (GemLock)
([ 2,5 mm, 21 mm)
RHD2.5
Instrument manuel (manche)
de pose d’implant,
connexion carrée
SSHS
Clé à cliquet rétentive
(GemLock)
RSR
20
Protocole chirurgical
Séquence de forage pour les implants SwissPlus coniques
Implant SwissPlus conique [ 3,7 mm (plates-formes [ 3,8 mm et [ 4,8 mm)
1
2
2
3
[ 3,7 mm
OP2.3D/SV2.3DS
Foret [ 2,3mm
POUR OS
POUR OS DENSE
FACULTATIF
DE FAIBLE DENSITÉ
SP3D/TSV3DS
POUR OS DENSE
OP2.8D/SV2.8DS Foret [ 3,4/2,8 mm
DT3.7
Foret [ 2,8mm
Taraud transcortical
Implant SwissPlus conique [ 4,8 mm (plate-forme [ 4,8 mm)
1
3
2
3
4
[ 4,8 mm
OP2.3D/SV2.3DS
Foret
[ 2,3 mm
SP3D/TSV3DS
[ 3,4/2,8 mm
Foret
POUR OS
DE FAIBLE DENSITÉ
OP3.5D/TLSDS
Foret
[ 3,5 mm
POUR OS DENSE
SP4D/TSV4DS
Foret
[ 4,4/3,8 mm
FACULTATIF
POUR OS DENSE
DT4.8
Taraud transcortical
Séquence de forage pour les implants SwissPlus droits
Implant SwissPlus droit [ 4,1 mm (plate-forme [ 4,8 mm)
1
2
3
[ 4,1 mm
OP2.3D/SV2.3DS
Foret
[ 2,3 mm
OP2.8D/SV2.8DS
Foret
[ 2,8 mm
OP3.5D/TLSDS
Foret
[ 3,5 mm
Implant SwissPlus droit [ 4,8 mm (plate-forme [ 4,8 mm)
1
2
3
4
[ 4,8 mm
OP2.3D/SV2.3DS
Foret
[ 2,3 mm
OP2.8D/SV2.8DS
Foret
[ 2,8 mm
OP3.5D/TLSDS
Foret
[ 3,5 mm
OP4.2D/SVWDS
Foret
[ 4,2 mm
21
Forets Dríva
Références
Diamètre
H 11 mm
H 17 mm
2,3 mm
SV2.3DS
OP2.3D
2,8 mm
SV2.8DS
OP2.8D
3,5 mm
TLSDS
OP3.5D
4,2 mm
SVWDS
OP4.2D
Foret optionnel
Références
Diamètre
H 8 mm
Forets Dríva coniques
Références
Diamètre
H 11 mm
H 17 mm
3,4 mm/2,8 mm
TSV3DS
SP3D
4,4 mm/3,8 mm
TSV4DS
SP4D
Réf.
Qté/Cond.
NM1940
1 pce
Instrument de nettoyage
Références
Description
Fil de nettoyage pour forets Dríva
Taraud transcortical pour implants SwissPlus coniques
Références
Description
Réf.
Taraud double filetage, 3,7 mm
DT3.7
Taraud double filetage, 4,8 mm
DT4.8
22
La surface MTX
améliore
l’apposition
osseuse1
Il a été démontré que la surface MTX
exclusive de Zimmer améliore le
contact os/implant par rapport aux
surfaces usinées1. Une étude clinique
récente décrit la grande capacité
ostéoconductrice et l’excellent contact
os/implant de la surface MTX2.
• La texture de surface est obtenue
par matériau de sablage soluble et
biocompatible
• Le filetage de l’implant est conçu
pour une efficacité de forage maximale
• Les spires restent intactes et
facilitent l’autotaraudage
Forets jetables pour SwissPlus conique
Références
Description
Contenu
Réf.
Kit de forets jetables
Implants SwissPlus coniques 3,7 mm
Fraise boule 3,0 mm
Foret pilote [ 2,3 mm, L17 mm
Foret conique 3,4/2,8 mm, L17 mm
DSSK
Kit de forets jetables
Implants SwissPlus coniques 3,7 mm
Fraise boule 3,0 mm
Foret pilote [ 2,3 mm, 11 mm
Foret conique 3,4/2,8 mm, L11 mm
DSTK3S
Foret jetable
Implant SwissPlus conique 4,8 mm
Foret conique 4,4/3,8 mm, L 17 mm
DSSW
Foret jetable
Implant SwissPlus conique 4,8 mm
Foret conique 4,4/3,8 mm, L 11 mm
DST4S
Séquence de forage
Implant conique 3,7 mm
DSSK
8, 10, 12 ou 14 mm
• Le processus MTX permet d’obtenir
une texture uniforme de microcratères très rapprochés
DSTK3S
8 ou 10 mm
Implant conique 4,8 mm
1
Trisi P, Marcato C, Todisco M. Bone-to-implant
apposition with machined and MTX microtextured implant surfaces in human sinus
grafts. Int J Periodontics Restorative Dent.
2003;23(5):427-437.
2
Todisco M, Trisi P. Histomorphometric evaluation
of six dental implant surfaces after early loading
in augmented human sinuses. J Oral Implantol
2006;32(4):153-166.
www.zimmerdental.fr
DSSK
DSSW
8, 10, 12 ou 14 mm
8, 10, 12 ou 14 mm
DSTK3S
DST4S
8 ou10 mm
8 ou 10 mm
23
Tournevis hexagonaux
Références
Description
Réf.
Tournevis hexagonal court pour
clé à cliquet ([ 1,25 mm, L 17mm)
HX1.25
Tournevis hexagonal long pour
clé à cliquet ([ 1,25 mm, L 22 mm)
HXL1.25
Tournevis manuel hexagonal court
avec friction ([ 1,25 mm, L 23 mm)
THX1.25
Tournevis manuel hexagonal long avec friction
([ 1,25 mm, L 27 mm)
THXL1.25
Tournevis hexagonal pour contre-angle
([ 1,25mm, nécessite un contre-angle réducteur)
HX1.25D
Références
Références
Instrument manuel (manche) de pose d’implant
Réf.
SSHS
Clé à cliquet rétentive (GemLock)
RSR
DE
Jauge de parallélisme
PPAR
Instrument d’insertion octogonal court
pour implants avec octogone [ 3,0 mm (L 17 mm)
OT3.0-S
Instrument d’insertion octogonal long
pour implants avec octogone [ 3,0 mm (L 29 mm)
OTL3.0-S
Insert de pose hexagonal rétentif pour contre-angle GemLock
([ 2,5 mm, 21 mm)
RHD2.5
Insert de pose hexagonal rétentif court GemLock
([ 2,5 mm, 17 mm)
RH2.5
Insert de pose hexagonal rétentif long GemLock
([ 2,5 mm, 28 mm)
RHL2.5
Extracteur d’implant
Extracteur pour pilier d’implants à octogone interne
IRT
HLRTX2
24
Produits d’informations à l’attention des patients
L’information
du patient,
c’est facile.
Et efficace.
Zimmer Dental met à votre disposition
des éléments essentiels pour informer
vos patients des avantages des
implants dentaires. L’information est
un excellent début de traitement.
Information sur les implants dentaires
• Aider les patients à accepter les
implants dentaires comme traitement.
• Permettre au patient de prendre part
aux décisions.
• Expliquer pourquoi les implants
dentaires ne représentent pas une
simple option, mais la meilleure
alternative thérapeutique.
Brochures d’information pour les patients
Références
Description
Réf.
Qté/Cond.
Brochure Patient
0010FR
par 10
Présentoir pour les brochures patients
0014FR
1 ex
Poster cabinet: Retrouvez les plaisirs simples de la vie (pomme)
5591
1 ex
Poster cabinet: Un superbe sourire n’a pas d’âge (famille)
5599
1 ex
Description
Réf.
Qté/Cond.
Feuillet de communication patient
0293
1 ex
Réf.
Qté/Cond.
Feuillet de communication Patient
Références
Modèles pour les patients (sur commande)
Références
• Aider à donner confiance en votre
traitement (peut faire partie de la
consultation).
Description
Modèle: plan de traitement
2001
(implants avec des connexions internes et externes pour des restaurations unitaires)
1 ex
• Aider les patients à visualiser les
conséquences de non-remplacement
d’une dent (résorption osseuse,
dégénérescence des tissus, modification de la structure buccale).
Modèle: prothèse avec barre de hader sur implant SwissPlus
MSPHB
1 ex
Modèle: couronne Tapered Screw-Vent et bridge
MTSVCB
1 ex
Modèle: overdenture avec l’AdVent ®
MAVOD
1 ex
0871
1 ex
LOCMDL
1 ex
• Fournir à l’équipe médicale les outils
qui leur permettront de participer à
la présentation des implants dentaires.
Pour plus de détails sur nos produits
d’information du patient, contactez
dès aujourd’hui votre conseiller
Zimmer Dental, ou consultez notre site
Web à l’adresse
www.zimmerdental.fr
www.zimmerdental.fr
Modèle: implant Spline® Deluxe
Modèle: implant Locator® (implants à connexion interne)
25
Index
RÉFÉRENCE DESCRIPTION
PAGE NO.
IMPLANTS
IMPLANTS SWISSPLUS CONIQUES AVEC SURFACE MTX
Les dimensions sont indiquées comme suit:
Diamètre de l’implant, Diamètre de la plate-forme, Interface, Longueur
SPMB8
SPMB10
SPMB12
SPMB14
SPB8
SPB10
SPB12
SPB14
SPWB8
SPWB10
SPWB12
SPWB14
3,7 mm, 3,8 mm, hexagone interne 2,5 mm, 8 mm ·······································5
3,7 mm, 3,8 mm, hexagone interne 2,5 mm, 10 mm ·····································5
3,7 mm, 3,8 mm, hexagone interne 2,5 mm, 12 mm ·····································5
3,7 mm, 3,8 mm, hexagone interne 2,5 mm, 14mm ······································5
3,7 mm, 4,8 mm, octogone interne 3,0 mm, 8 mm········································5
3,7 mm, 4,8 mm, octogone interne 3,0 mm, 10 mm ······································5
4,8 mm, 4,8 mm, octogone interne 3,0mm, 12 mm·······································5
PAGE NO.
PILIERS ANGULÉS À 20°
OPH20
OPH20S
SPH20
AH20S
Octogone interne, 4,8 mm ··········································································8
Vis de remplacement pour octogone interne ················································8
Hexagone interne, 3,8 mm··········································································8
Vis de remplacement pour hexagone interne ···············································8
PILIERS EN OR POUR SURCOULÉE, AVEC ENGAGEMENT
OPGA
GPCAS
WSX
SPGA
MHLAS
MTWSD
OPS
Pilier en or, 4,8 mm····················································································9
Vis de remplacement, 4,8 mm ····································································9
Vis de pilier, 4,8 mm ··················································································9
Pilier en or, 3,8 mm····················································································9
Vis de remplacement, 3,8 mm ····································································9
Vis de pilier, 3,8 mm ··················································································9
Gaine calcinable en plastique ·····································································9
CHAPES OR ET CALCINABLES POUR SURCOULÉE, SANS ENGAGEMENT
IMPLANTS SWISSPLUS DROITS AVEC SURFACE MTX
Diamètre de l’implant, Diamètre de la plate-forme, Interface, Longueur.
OPGC
OPCC
OPB8
OPB10
OPB12
OPB14
OPWB8
OPWB10
OPWB12
OPWB14
PILIERS CONIQUES
OPACT
OPACT3
Chape en or, 4,8 mm, 5,0 mm·····································································9
Chape calcinable, 4,8 mm, 5,0 mm ·····························································9
Pilier conique SwissPlus [ 4,8 mm, H 1,6 mm ···········································10
Pilier conique SwissPlus [ 4,8 mm, H 3 mm ··············································10
COIFFE DE CONFORT
TATHC
Coiffe de confort pour pilier conique, en titane···········································10
COMPOSANTS POUR EMPREINTE SUR PILIER CONIQUE
VIS DE COUVERTURE
Diamètre de la plate-forme, Hauteur transgingivale, diamètre de l’évasement.
SPSCS
SPSC
SPSCL
OPSCS
OPSC
OPSCL
OPWSC
OPWSCL
3,8 mm, 1,0 mm, 4,6 mm············································································5
3,8 mm, 2,0 mm, 4,6 mm············································································5
3,8 mm, 3,0 mm, 4,6 mm············································································5
4,8 mm, 1,0 mm, 5,2 mm············································································5
4,8 mm, 2,0 mm, 5 2 mm············································································5
4,8 mm, 3,0 mm, 5,2 mm············································································5
4,8 mm, 2,0 mm, 6,0 mm············································································5
4,8 mm, 3,0 mm, 6,0 mm············································································5
PROTHÈSES
COMPOSANTS POUR EMPREINTE
OPT/5
OPT/6
SPMT
OPR
SPMR
OPAR
SPMAR
Moignon d’empreinte pour technique standard, 4,8 mm, 5,2 mm ·················6
Analogue avec octogone interne, 4,8 mm ····················································6
Analogue avec hexagone interne, 3,8 mm ···················································6
Analogue pour pilier droit étroit, 4,8 mm ·····················································6
Analogue pour pilier droit étroit, 3,8 mm ·····················································6
PILIERS DROITS
OPA
OPA2
SPMA2
OPC
SPMC
OPA/5
OPA/6
FMTM2
GPCAS
MHLAS
OPAS
URS3
FMS
FMSW
FMSM
URS1
URS2
Pilier droit étroit avec chape calcinable, 4,8 mm···········································7
Chape calcinable de remplacement, 4,8 mm················································7
Chape calcinable de remplacement, 3,8 mm················································7
Pilier droit/moignon d’empreinte,
avec engagement de l’octogone interne, 4,8 mm, 5,2 mm ····························7
avec engagement de l’octogone interne, 4,8 mm, 6,0 mm ····························7
avec engagement de l’hexagone interne, 3,8 mm, 4,6 mm ···························7
Vis de remplacement pour pilier droit, 4,8 mm············································7
Vis de remplacement pour pilier droit étroit, 3,8 mm ····································7
Vis de remplacement pour pilier droit/moignon d’empreinte, 4,8 mm ···········7
Vis de remplacement pour pilier droit/moignon d’empreinte, 3,8 mm ···········7
Porte-implant/moignon d’empreinte standard, 4,8 mm, 5,2 mm···················8
Porte-implant/moignon d’empreinte large, 4,8 mm, 6,0 mm·························8
Porte-implant/moignon d’empreinte mini ····················································8
Vis pour porte-implant (standard et large)····················································8
Vis pour porte-implant (mini) ······································································8
ACTDT
ACTIT
ACTR
Moignon d’empreinte pour technique pick-up ············································11
Moignon d’empreinte pour technique standard··········································11
Analogue de pilier ····················································································11
CHAPES, GAINES ET BARRES POUR PILIERS CONIQUES
ACTGC
ACTP
TGC3
TGC5
TTC5
ACTT
SCTS
SCWS
HGB
DGB
BS1
Chape en or pour pilier conique ······························································11
Gaine calcinable en plastique, 5,0 mm ······················································11
Chape pour barre en or, 3,0 mm ·······························································11
Chape pour barre en or, 5,0 mm································································11
Chape pour barre en titane, 5,0 mm ··························································11
Chape temporaire en titane, 9,5 mm ·························································11
Vis de remplacement pour chapes ···························································11
Vis longue pour surcoulée sur pilier···························································11
Barre en or cylindrique 1,8 mm, 50 mm·····················································11
Barre résiliente de Dolder en or, 50 mm·····················································11
Système d’attaches Hader avec barre ························································11
PILIERS LOCATOR POUR IMPLANTS SWISSPLUS
Diamètre de la plate-forme d’implant, hauteur transgingivale.
OPLOC4/1
OPLOC4/2
OPLOC4/3
OPLOC4/4
OPLOC3/1
OPLOC3/2
OPLOC3/3
OPLOC3/4
4,8 mm, 1,29 mm ····················································································12
4,8 mm, 2 mm ·························································································12
4,8 mm, 3 mm ·························································································12
4,8 mm, 4 mm ·························································································12
3,8 mm, 0,75 mm ····················································································12
3,8 mm, 2 mm ·························································································12
3,8 mm, 3 mm ·························································································12
3,8 mm, 4 mm ·························································································12
COMPOSANTS POUR ATTACHEMENTS LOCATOR
LOCMP2
LOCMP10
LOCPP
LOCRMW
LOCRMP
LOCRMB
LOCRMG
LOCRMR
Package de façonnage mâle (pack de 2) ····················································12
Package de façonnage mâle (pack de 10) ··················································12
Pins de parallélisme ·················································································12
Anneaux nylon Locator, rétention forte, blanc (par 4)··································12
Anneaux nylon Locator, rétention moyenne, rose (par 4)·····························12
Anneaux nylon Locator, rétention faible, bleu (par 4) ··································12
Anneaux nylon Locator pour angulation, rétention forte, vert (par 4) ············12
Anneaux nylon Locator pour angulation, rétention faible, rouge (par 4)········12
COMPOSANTS POUR EMPREINTE SUR PILIER LOCATOR
LOCIMP
LOCAN/4
LOCAN/5
Chape de transfert ···················································································13
Analogues de piliers ([ 4 mm) (par 4) ·······················································13
Analogue de la pièce femelle, [ 5 mm ······················································13
26
Index
PAGE NO.
COMPOSANTS, FORET ET TARAUD POUR BARRE LOCATOR
LOCBF2
LOCBPP
LOCDTH
LOCCTI
LOCBT2
LOCBD
Pièce femelle pour barre Locator (filet 2 mm) ·············································13
Package de façonnage Locator, jaune ························································13
Porte foret et taraud pour barre Locator ·····················································13
Insert fileté en plastique calcinable Locator, 2,0 mm (facultatif) ··················13
Taraud pour barre Locator 2,0 mm (filet 2mm)············································13
Foret pour barre Locator 1,7 mm (filet 2 mm)··············································13
COMPOSANTS POUR BARRE LOCATOR – MÉTHODE PAR SOUDURE LASER
LOCLBF
Pièce femelle pour barre Locator, laser·······················································13
LOCBPP
LOCPMAND Mandrin de parallélisme Locator ·······························································13
COMPOSANTS POUR BARRE LOCATOR – MÉTHODE PAR SURCOULÉE
LOCCTB
Pièce femelle pour barre Locator, pour surcoulée········································13
LOCBPP
LOCPMAND Mandrin de parallélisme Locator ·······························································13
INSTRUMENTS POUR PILIERS LOCATOR
LOCCT2
LOCCTR
LOCTW15
LOCTW21
instrument d’insertion des anneaux nylon,
insert de pose du pilier Locator ·································································13
Extrémité de remplacement pour l’instrument Locator de base
(reçoit LOCCT) ··························································································13
Insert Locator pour clé dynamométrique, 15 mm········································13
Insert Locator pour clé dynamométrique, 21 mm········································13
ATTACHEMENTS BOULE
OPBA
OPBA3
Attachement boule et capuchon métallique, [ 4,8 mm, 1,6 mm ·················14
Attachement boule et capuchon métallique, [ 4,8 mm, 3 mm ····················14
MOIGNONS D’EMPREINTE ET ANALOGUES DE LABORATOIRE
OPBAT
OPBAR
Moignon d’empreinte pour attachement boule···········································14
Analogue d’implant pour attachement boule··············································14
COMPOSANTS PROTHÉTIQUES D’ATTACHEMENT POUR PROTHÈSES DE RECOUVREMENT
CAS
CAI
CA
CAH
CAN
CAN-G
CAT
CAB
CANM
Système d’attachement boule···································································14
Instruments destinés à l’attachement pour coiffe ·······································14
Capuchon métallique et anneau en nylon ··················································14
Capuchon métallique ···············································································14
Anneau en nylon (transparent) ··································································14
Anneau en nylon gris (rétention rigide) ······················································14
Transfert d’anneau en nylon······································································14
Maquette d’attachement boule ·································································14
Anneau en nylon pour micro-boule····························································14
INSTRUMENTS PROTHÉTIQUES ET CLÉS DYNAMOMÉTRIQUES
HX1.25
HXL1.25
THX1.25
THXL1.25
HX1.25D
TW30
TW20
TW1.25
TW1.25L
LOCTW15
LOCTW21
LOCCT2
LOCCTR
2320
PTS20
PTS30
ABTH
PR
SRT
TLRT2
HLRTX2
Tournevis hexagonal court pour clé à cliquet, [ 1,25 mm, L 17 mm ··············15
Tournevis hexagonal long pour clé à cliquet, [ 1,25 mm, 22 mm ·················15
Tournevis manuel hexagonal court avec friction ([ 1,25 mm, L 27 mm) ········15
Tournevis manuel hexagonal long avec friction ([ 1,25 mm, L 27 mm) ·········15
Tournevis hexagonal pour contre-angle ······················································15
Clé dynamométrique, 30 Ncm ···································································15
Clé dynamométrique, 20 Ncm ···································································15
Insert hexagonal court pour clé dynamométrique , pour TW20 et TW30·········15
Insert hexagonal long pour clé dynamométrique, pour TW20 et TW30···········15
Insert Locator pour clé dynamométrique, 15 mm (pour TW20 et TW30)········15
Insert Locator pour clé dynamométrique, 21 mm (pour TW20 et TW30)········15
instrument d’insertion des anneaux nylon,
insert de pose du pilier Locator ·································································15
Extrémité de remplacement pour l’instrument Locator de base
(reçoit LOCCT) ··························································································15
Kit prothétique, autoclavable ····································································15
Inserts jetables pour système PTS, 20 Ncm, blancs ·····································15
Inserts jetables pour système PTS, 30 Ncm, noirs········································15
Porte-pilier ou analogue············································································15
Instrument de finition pour armature coulée et chapes
et piliers SwissPlus···················································································15
Extracteur de vis de pilier ou de couverture
avec hexagone [ 1,25 mm, acier carbure···················································15
Extracteur pour pilier d’implant à hexagone interne·····································15
Extracteur pour pilier d’implant/octogone interne ·······································15
PAGE NO.
ACCESSOIRES CHIRURGICAUX
MOTEUR CHIRURGICAL ZIMMER
00900125
00900124
Moteur chirurgical Zimmer (100–130V) ·····················································16
Moteur chirurgical Zimmer (220–240V) ·····················································16
ADAPTATEURS CHIRURGICAUX ET LAMES DE SCIES CHIRURGICALES
10207557
10209201
00001100
10101200
10100801
10100802
10100803
04726000
04800100
04725900
04800000
04725700
04799900
04800500
04800400
04726200
04800300
04726100
04800200
Contre-angle 20:1 WI-75 E/KM ··································································16
Contre-angle 1:2 WS-92············································································16
Adaptateur droit 1:1 S11 ··········································································16
Adaptateur coudé 2:1 S12 ········································································16
Scie alternative S-8 R················································································16
Scie oscillante S-8 O·················································································16
Scie sagittale S-8 S···················································································16
Lame de scie chirurgicale, alternative, 15 mm (1 pce)·································16
Lames de scie chirurgicale, alternatives, 15 mm (5 pces)····························16
Lame de scie chirurgicale, alternative, 20 mm (1 pces) ·······························16
Lame de scie chirurgicale, alternative, 30 mm (1 pce)·································16
Lame de scie chirurgicale, oscillante, 8 mm (1 pce) ····································16
Lame de scie chirurgicale, oscillante, 15 mm (1 pce) ··································16
Lame de scie chirurgicale, sagittale, 6 mm (1 pce)······································16
Lames de scie chirurgicale, sagittales, 6 mm (5 pces)·································16
Lame de scie chirurgicale, sagittale, 10 mm (1 pce)····································16
Lames de scie chirurgicale, sagittales, 10 mm (5 pces)·······························16
ACCESSOIRES D’IRRIGATION
04363600
04719400
0285540R
04013900
04014000
00929300
02610500
02653901
02654700
04019000
04757100
04005900
Jeux de tubulures d’irrigation jetables, (par 6) ············································17
Jeu de tubulures d’irrigation, une pièce, autoclavable·································17
Tubulure d’irrigation avec molette, autoclavable·········································17
Tuyau d’irrigation pour micropompe, autoclavable, avec embouts···············17
Tuyau de rechange pour micropompe, autoclavable, sans embouts·············17
Tubulure d’irrigation 2,2 m, jetable····························································17
Tube de refroidissement interne pour fraise ···············································17
Tube en Y·································································································17
Tubulure d'irrigation en Y pour contre-angle de chirurgie·····························17
Jeu de pinces pour tubulure ······································································17
Clip d’irrigation externe/Interne ································································17
Support d’irrigation
MICROMOTEURS ET ACCESSOIRES
04720022 Micromoteur avec câble (1,8 m) ································································17
04009600 Micromoteur avec câble (1,8 m) pour moteur ImplantMED® ························17
04735700 Support micromoteur ···············································································17
02038200 Spray de vaporisation d’huile pour pièces à main·······································17
02139800 Calibreur pour fraises ···············································································17
04032600 Embout de protection···············································································17
04013500 Boîtier de protection·················································································17
04013600 Valise de transport ···················································································17
04541900 Chariot pour moteur avec étagère, ST-GC ···················································17
KIT D’IMPLANTOLOGIE
ASD
Kit d’implantologie ···················································································17
INSTRUMENTS CHIRURGICAUX
SWISSPLUS IMPLANT SURGICAL TRAYS
OPCST
OPSUR
Kit chirurgical complet ··············································································18
Trousse chirurgicale··················································································18
FORETS DRÍVA
SV2.3DS
[ 2,3 mm, 11 mm ····················································································21
OP2.3D
[ 2,3 mm, 17 mm ····················································································21
[ 2,8 mm, 11 mm ····················································································21
SV2.8DS
[ 2,8 mm, 17 mm ····················································································21
OP2.8D
TLSDS
[ 3,5 mm, 11 mm ····················································································21
OP3.5D
[ 3,5 mm, 17 mm ····················································································21
[ 4,2 mm, 11 mm ····················································································21
SVWDS
[ 4,2 mm, 17 mm ····················································································21
OP4.2D
0201
Foret pilote conique [ 2,1 mm/1,6 mm, 8 mm············································21
FORETS DRÍVA CONIQUES
TSV3DS
[ 3,4 mm/2,8 mm, 11 mm ·······································································21
SP3D
[ 3,4 mm/2,8 mm, 17 mm ·······································································21
[ 4,4 mm/3,8 mm, 11 mm ·······································································21
TSV4DS
SP4D
[ 4,4 mm/3,8 mm, 17 mm ·······································································21
27
Index
PAGE NO.
INSTRUMENT DE NETTOYAGE
NM1940
Fil de nettoyage pour forets ·······································································21
TARAUDS TRANSCORTICAUX
DT3.7
Taraud double filetage, 3,7 mm ·································································21
DT4.8
Taraud double filetage, 4,8 mm ·································································21
FORETS JETABLES
DSSK
DSTK3S
DSSW
DST4S
Kit de forets jetables 3,7 mm pour implant SwissPlus conique ·····················22
TOURNEVIS HEXAGONAUX
HX1.25
Tournevis hexagonal court pour clé à cliquet, [ 1,25 mm, L 17 mm ··············23
HXL1.25
Tournevis hexagonal long pour clé à cliquet, [ 1,25 mm, 22 mm ·················23
THX1.25
Tournevis manuel hexagonal court avec friction ([ 1,25 mm, L 23 mm) ········23
Tournevis manuel hexagonal avec friction ([ 1,25 mm, L 27 mm)·················23
THXL1.25
Tournevis hexagonal pour contre-angle, [ 1,25 mm····································23
HX1.25D
ACCESSOIRES CHIRURGICAUX
SSHS
Instrument manuel (manche) de pose d'implant ········································23
Clé à cliquet rétentive (GemLock)·······························································23
RSR
Prolongateur de foret················································································23
DE
PPAR
Jauge de parallélisme ···············································································23
OT3.0-S
Instrument d’insertion octogonal court [ 3,0 mm, 17 mm ·························23
OTL3.O-S
Instrument d’insertion octogonal long pour clé
à cliquet [ 3,0 mm, 29 mm ······································································23
RHD2.5
Insert de pose hexagonal rétentif pour contre-angle (GemLock)
([ 2,5 mm, 21 mm)··················································································23
RH2.5
Insert de pose hexagonal rétentif court GemLock ([ 2,5 mm, 17 mm)··········23
RHL2.5
Insert de pose hexagonal rétentif long GemLock ([ 2,5 mm, 28 mm)···········23
IRT
Extracteur d’implant ·················································································23
HLRTX2
Extracteur pour pilier d’implant/octogone interne ······································23
PRODUITS D’INFORMATION ET DE MARKETING
PATIENT EDUCATION BROCHURES
0010FR
Brochure Patient ······················································································24
0014FR
Présentoir pour les brochures patients ······················································24
5591
Poster cabinet: Retrouvez les plaisirs simples de la vie (pomme)·················24
5599
Poster cabinet: Un superbe sourire n’a pas d’âge (famille) ··························24
FEUILLET DE COMMUNICATION PATIENT
0293
Feuillet de communication patient·····························································24
MODÈLES POUR LES PATIENTS (SUR COMMANDE)
2001
Modèle: plan de traitement·······································································24
MSPHB
Modèle: prothèse avec barre de hader sur implant SwissPlus ·····················24
MTSVCB
Modèle: couronne Tapered Screw-Vent et bridge ········································24
MAVOD
Modèle: overdenture avec l’AdVent ···························································24
0871
Modèle: Implant Spline Deluxe··································································24
LOCMDL
Modèle: implant Locator ···········································································24
Zimmer Dental SAS
2 place Gustave Eiffel
94528 RUNGIS Cedex
France
En France 01 45 12 35 35
Télécopie 01 45 60 04 88
Allemagne +49 (0)761 4584 722/723
Australie +61 (0)2 9950 5444 ou 1 800 241 916
Canada +1 905 567 2073 ou 1 800 265 0968
Espagne +34 93 846 05 43
Israël +972 (0)3 6124242
Italie +39 043 855 55 73
USA +1 760 929 4300 ou 1 800 854 7019
Autres Pays +1 760 929 4300
Pour recevoir le bulletin eNews, visitez la page http://www.zimmerdental.com/news_eNewsLetterSignUp.aspx.
www.zimmerdental.fr
©2007 Zimmer Dental Inc. All rights reserved. 4858FR, Rev. 7/07.
Pour plus d’informations sur nos produits, nos programmes professionnels et nos formations
continues, contactez-nous :

SwissPlus Catalog Inside 4858

Transcription

Documents pareils

Visionnez le portrait de Chloé

Intervention de M. Hans Van Mierlo, représentant du Gouvernement

Pilier 4 : Ecrire, envoyer

Foret extracteur de taraud

INGUINAL HERNIA REPAIR IMPLANT
