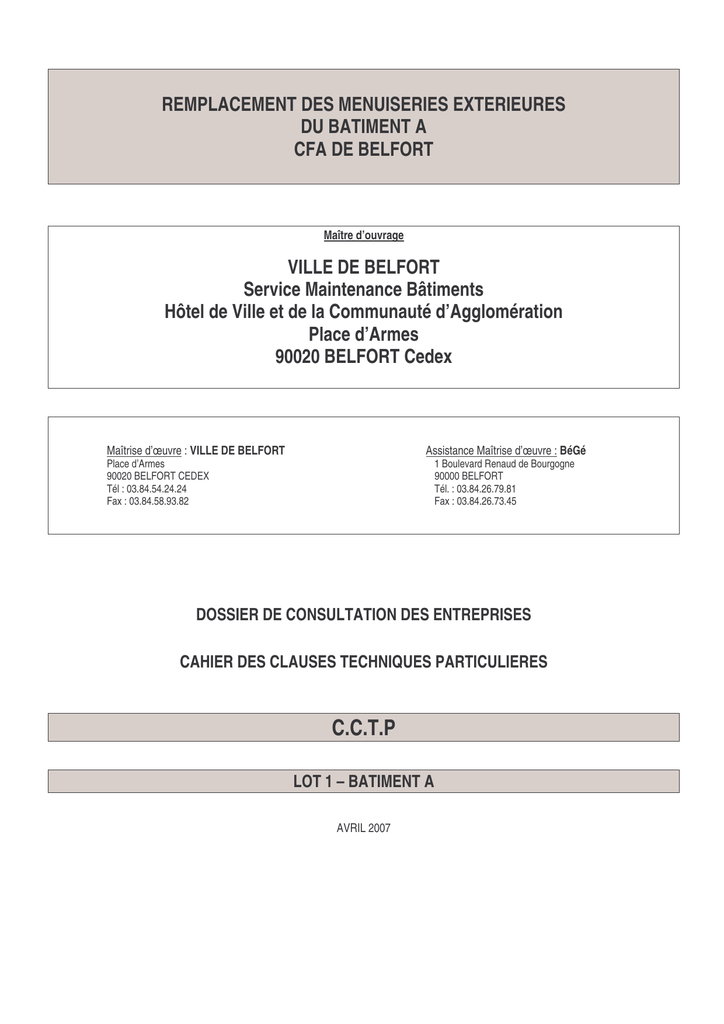

REMPLACEMENT DES MENUISERIES EXTERIEURES
DU BATIMENT A
CFA DE BELFORT
Maître d’ouvrage
VILLE DE BELFORT
Service Maintenance Bâtiments
Hôtel de Ville et de la Communauté d’Agglomération
Place d’Armes
90020 BELFORT Cedex
Maîtrise d’œuvre : VILLE DE BELFORT
Assistance Maîtrise d’œuvre : BéGé
Place d’Armes
90020 BELFORT CEDEX
Tél : 03.84.54.24.24
Fax : 03.84.58.93.82
1 Boulevard Renaud de Bourgogne
90000 BELFORT
Tél. : 03.84.26.79.81
Fax : 03.84.26.73.45
DOSSIER DE CONSULTATION DES ENTREPRISES
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
C.C.T.P
LOT 1 – BATIMENT A
AVRIL 2007
Remplacement des menuiseries extérieures du bâtiment A du CFA de Belfort
DCE - CCTP Lot unique - Page 2
________________________________________________________________________________________________________
Sommaire
Sommaire......................................................................................................................................................................................2
1 – Généralités..............................................................................................................................................................................3
1.1
Objet du marché..........................................................................................................................................................3
1.2
Obligations de l'entreprise..........................................................................................................................................3
2 – Règlements en vigueur ...........................................................................................................................................................3
3 – Prescriptions techniques ........................................................................................................................................................4
3.1
Limite des prestations. ................................................................................................................................................4
3.2
Préparation des travaux. ............................................................................................................................................4
3.3
Nature et qualités des ouvrages..................................................................................................................................4
3.31 Nature des matériaux.................................................................................................................................................4
3.32 Prototypes..................................................................................................................................................................4
3.33 Protection des ouvrages.............................................................................................................................................4
3.34 Vitrerie ......................................................................................................................................................................4
3.35 Contraintes : ..............................................................................................................................................................5
3.4
Caractéristiques des systèmes ....................................................................................................................................5
3.41 Profilés et accessoires................................................................................................................................................5
3.42 Quincailleries ............................................................................................................................................................6
3.43 Vitrage.......................................................................................................................................................................6
3.44 Techniques de pose ...................................................................................................................................................6
4 – Prescriptions communes à tous les lots. ................................................................................................................................7
4.1
Prise de possession du chantier .................................................................................................................................7
4.2
Nettoyage ..................................................................................................................................................................7
4.3
Hygiène et sécurité du chantier .................................................................................................................................7
4.4
Echafaudages - Montages - Stockages ......................................................................................................................7
4.5
Protection des ouvrages, matériaux, matériels ..........................................................................................................8
4.6
Dossier des Ouvrages exécutés .................................................................................................................................8
5 – Description des ouvrages par article......................................................................................................................................9
05.01
Dépose de menuiseries ........................................................................................................................................10
05.02
Pose des nouvelles menuiseries...........................................................................................................................10
05.03
Solution N 1 : Ensembles de châssis vitrées alu..................................................................................................11
05.03.01 Châssis N° 1 ....................................................................................................................................................12
05.03.02 Châssis N° 2 ....................................................................................................................................................12
05.03.03 Châssis N° 9 ....................................................................................................................................................12
05.04
Remplacement de volets roulants intérieurs. .......................................................................................................13
05.04.01 Dépose et pose de volets roulants intérieur .....................................................................................................13
05.04.02 Fourniture de volets roulants ...........................................................................................................................13
05.05
Volets roulants extérieurs....................................................................................................................................13
05.05.01 Fourniture et pose de volets roulants extérieurs ..............................................................................................13
05.05.02 Plus value pour coffre couleur.........................................................................................................................14
05.06
Solution N 2 : Ensembles de châssis vitrées PVC...............................................................................................14
05.06.01 Châssis N° 1 ....................................................................................................................................................16
05.06.02 Châssis N° 2 ....................................................................................................................................................16
05.06.03 Châssis N° 9 ....................................................................................................................................................16
05.06.04 Découpe de coulisse ........................................................................................................................................17
Etabli par MB
________________________________________________________________________________________________________
1 – Généralités
1.1
Objet du marché
Le présent document a pour objet la définition des ouvrages et fournitures constituant le lot :
Lot 1 – Remplacement des menuiseries extérieures des façades Sud Ouest et Sud Est du bâtiment A du
CFA à Belfort
Pour le compte de la Ville de Belfort
1.2
Obligations de l'entreprise
Les documents établis par le concepteur (descriptifs, quantitatifs, graphiques) renseignent l'entreprise sur la nature
et la localisation des ouvrages à réaliser. Ils n'ont en aucun cas un caractère limitatif.
A ce titre, avant remise de son offre, l'entreprise devra vérifier, sous sa propre responsabilité, les indications des dits
documents et les complétera, le cas échéant par tous moyens en son pouvoir afin de prévoir dans ses prix
l'ensemble des travaux et installations nécessaires à un parfait achèvement des ouvrages.
Enfin, l'entreprise est responsable :
• Du choix des matériaux,
• De leur mise en œuvre,
• Du respect des prescriptions et moyens de fabrication,
• De la protection de ses ouvrages jusqu'à réception partielle ou totale des travaux.
2 – Règlements en vigueur
Les travaux et fournitures à réaliser devront l'être conformément aux règlements en vigueur, et en particulier :
DTU 37.1
Menuiseries métalliques
DTU 39.1
Vitrerie
DTU 39.4
Miroiterie et vitrerie en verre épais
DTU 36.1/37.1 Choix des fenêtres en fonction de leur exposition
L'ensemble des normes françaises définissant les produits entrant dans l'exécution des travaux du présent lot.
Etabli par MB
________________________________________________________________________________________________________
3 – Prescriptions techniques
3.1
Limite des prestations.
3.2
Préparation des travaux.
3.3
L'entreprise adjudicataire devra la totalité des ouvrages de menuiseries extérieures aluminium, comprenant :
• Le respect des prescriptions définies dans le DTU 37/1,
• La fourniture et pose des vitrages,
L'entreprise adjudicataire devra, pendant la période de préparation du chantier, établir les détails techniques
nécessaires à l'exécution et la pose des ouvrages, ceci en liaison avec les autres corps d'état puis les remettre à
l'approbation du maître d'œuvre et du contrôleur technique, avant toute mise en œuvre.
L'échelle minimum des plans devra être de :
• 1/50è pour les plans d'ensemble
• 1/20è pour les plans de détails
Ces détails techniques devront notamment indiquer :
• Les systèmes d'assemblage et de manœuvre,
• Les procédés de liaison avec la maçonnerie et/ou les dormants conservés (fixation, étanchéité, etc.)
• Les ouvrages des autres corps d'état avec lesquels les prestations du présent lot seront en contact.
Les plans de pose devront notamment indiquer :
• Le repérage, la localisation et le sens d'ouverture des vantaux de tous les ouvrages
Nature et qualités des ouvrages.
3.31
Nature des matériaux
Les matériaux mis en œuvre dans le présent lot seront :
• Montants de structure cachés : en acier galvanisé de section appropriée,
• Profils de menuiserie : en aluminium anodisé teinte naturel ou laqué
• Tôle d'habillage et capots de toute nature : en aluminium anodisé teinte naturel ou laqué
• Vitrage : suivant description des ouvrages.
3.32
Prototypes
L'entreprise adjudicataire devra, dès l'ouverture du chantier, présenter au maître d'œuvre un prototype de
chaque type de châssis mis en œuvre.
3.33
Protection des ouvrages
Les profils seront protégés par un film pelable, sous la responsabilité de l'entreprise adjudicataire, jusqu'à la
réception partielle ou totale des travaux.
Un nettoyage de l'ensemble des châssis sera réalisé à l'enlèvement de ces dites protections.
3.34
Vitrerie
Les différents types de vitrages mis en œuvre seront précisés dans la description de chaque type de châssis.
Etabli par MB
________________________________________________________________________________________________________
3.35
Contraintes :
Classement des menuiseries
Les matériaux mis en œuvre dans le présent lot devront répondre aux caractéristiques minimum suivantes :
• Résistance au feu : M2
• Classe de perméabilité à l’air :
A3
• Classe d’étanchéité à l’eau :
E3
• Classe de résistance au vent :
V2
• Etanchéité acoustique : conforme aux réglementations en vigueur
- Classification suivant la nome NF P 20 501
Ces caractéristiques devront être confirmées au maître d'œuvre par fourniture de procès verbaux.
Isolation des menuiseries
-
Rupture thermique
- Tous les profils utilisés seront du type à rupture de pont thermique
- La rupture thermique et la jonction des parements extérieurs et intérieurs seront assurés par un
matériaux de synthèse garantissant des qualités d’isolant thermique, de résistance et de liaison, sans
aucune déformation
- Isolation garantie
- Les menuiseries mises en œuvre devront garantir une isolation minimale de :
• Isolation thermique : K = 1.8 W/m²
• Indice d’affaiblissement acoustique : 30 dB (A)
- Coloris des menuiseries
- L’alliage des profilés devra être conçu pour assurer la protection définitive à l’action des agents
atmosphériques. Cette protection sera assurée soit :
• par thermolaquage réalisée en usine, qualité certifiée par le label QUALICOAT , tous coloris au
choix de l’Architecte
• par oxydation anodique classe 20, teinte naturelle, qualité certifiée par le label QUALANOD
- Architecturales
- Les teintes et formes des menuiseries devront scrupuleusement respecter la demande du Maître de
l’Ouvrage.
- Les différences de nus entre les parties métalliques et les parties vitrées devront être les plus petites
possibles.
3.4
Caractéristiques des systèmes
3.41
Profilés et accessoires
- Tous les châssis et ensembles seront réalisés avec des profils à double recouvrement, à rupture de
pont thermique en aluminium laqué avec renforts intérieurs métalliques galvanisés,
- Les profils seront en aluminium anodisé teinte naturelle, l'entreprise adjudicataire devra
obligatoirement fournir les documentations et avis techniques correspondants,
- La plus grande précision sera apportée au façonnage des profils. Ceux-ci comporteront :
Percements et grugeages nécessaires à l'écoulement des eaux d'infiltration,
Coupe-vent posés sur les sorties d'eau,
- Les joints d'étanchéité seront en caoutchouc de synthèse à élasticité permanente, tubulaires ou à
lèvres, à double battement,
- Les châssis équipés de stores devront comprendre les tapées et glissières nécessaires,
- Les feuillures et parecloses seront adaptées pour recevoir des vitrages de tous types,
- Les parecloses seront placées à l'intérieur des locaux.
Etabli par MB
________________________________________________________________________________________________________
3.42
Quincailleries
Toutes les quincailleries seront traitées contre la corrosion par métallisation (zingage, cadmiage, etc.) ou par
nature (aluminium, plastique, etc.)
Les dispositifs de manœuvre seront lardés dans les profils.
Les paumelles ou pivots, laqués dans la teinte des menuiseries, seront équipés de rondelles autolubrifiantes.
Les pièces mécaniques seront graissées.
Les poignées de manœuvre seront en nylon.
3.43
Vitrage
- Les épaisseurs des vitrages mis en œuvre devront être conformes aux réglementations en vigueur. Les
épaisseurs nommées dans la descriptions des châssis sont des épaisseur minimales données à titre
indicatif.
- L'entreprise adjudicataire aura, sous sa responsabilité, à déterminer les cotes de fabrication de chaque
châssis, conformément réglementations définissant les jeux nécessaires.
- Les vitrages isolants devront être titulaires d’un Avis Technique en cours de validité et de qualité certifiée
par le label CEKAL attestant la qualité de fabrication et les capacités isolantes
Transmission lumineuse ≥ 76%
- Les vitrages seront d’une qualité anti-effraction de classe 5 pour les châssis au rez de chaussée
- Les vitrages isolants devront avoir fait l'objet d'avis techniques favorables, l'entreprise adjudicataire devra
fournir au maître d'œuvre les procès verbaux les concernant.
Les vitrages isolants devront avoir une garantie décennale, période pendant laquelle il ne devra se
produire :
• Aucune diminution de visibilité.
• Aucune formation de condensation sur les faces intérieures.
• Aucun dépôt de poussière sur les faces intérieures.
• Au cours de la pose, l'entreprise devra la visualisation des vitrages par application de bandes papier,
ou d'une peinture.
- L'entreprise adjudicataire devra tenir compte, dans le choix des vitrages, des règles de sécurité
concernant les risques d'accidents dus au bris de verre. Les parties situées à une hauteur inférieure à
1,30 m du sol devront nécessairement être mises en œuvre en vitrage feuilleté.
3.44
Techniques de pose
L'entreprise adjudicataire sera entièrement responsable de l'étanchéité à l'air et à l'eau de ses châssis, et
entre ses châssis et les différents supports.
Les calfeutrements entre menuiserie et gros- œuvre seront de catégorie C avec joint sur fond de joint.
Etabli par MB
________________________________________________________________________________________________________
4 – Prescriptions communes à tous les lots.
4.1
Prise de possession du chantier
Du fait de la remise de son offre, chaque entrepreneur est réputé s'être rendu sur les lieux du chantier pour
connaître notamment les dispositions des lieux, les possibilités d'accès, les dispositions qu'il a à prendre
pour ses installations de chantier , ses zones de stockages ,les protections à mettre en oeuvre les
servitudes dues à l'environnement, etc.
En conséquence, il n'est jamais alloué de supplément quelconque pour sujétions inhérentes à la prise de
possession du chantier, qui, bien que non précisée ou imparfaitement précisées aux documents contractuels,
s'avéreraient nécessaires.
Lors de l'exécution des travaux, toutes les précautions seront prises, les protections nécessaires réalisées,
pour qu'au jour fixé pour la réception, les abords et les ouvrages existants et/ou créés soient laissés dans un
parfait état de propreté sans gravois, détritus, matériaux, etc. et parfaitement remis en état.
4.2
Nettoyage
Il est rappelé que chaque entrepreneur doit le nettoyage parfait des lieux, locaux et abords dans lesquels il
travaille ou qu'il emprunte pour l'exécution de ses travaux.
Tous les gravois, emballages, chutes, déchets, etc. sont descendus, mis en dépôt sur le chantier à un endroit
défini, et évacués aux décharges contrôlées chaque fois que leur volume l'exige ainsi qu'à la demande du
maître d'œuvre.
Si le nettoyage des lieux, locaux et abords ne donne pas satisfaction au maître d'œuvre, et/ou si les gravois,
emballages, chutes, déchets, etc. sont d'origine indéterminée, le maître d'œuvre fera procéder aux
nettoyages et évacuation des déchets chaque fois que nécessaire, par tel entrepreneur de son choix, les
frais en résultant étant supportés par le/les entrepreneurs responsables s'ils sont identifiés, ou portés au
compte prorata dans le cas contraire.
4.3
Hygiène et sécurité du chantier
Conformément au décret n° 92-158 du 20 Février 1992, le chantier fait l’objet d’un plan de prévention.
4.4
Echafaudages - Montages - Stockages
L'entrepreneur doit tous les échafaudages nécessaires à l'exécution des travaux objet de ses prestations,
pour leur location, pose, dépose et double transport.
L'entrepreneur fait son affaire personnelle de toutes les manutentions de ses matériaux et fournitures.
L'entrepreneur assure, à ses frais et sous sa responsabilité, le stockage de ses matériaux et fournitures
avant leur mise en œuvre.
Etabli par MB
________________________________________________________________________________________________________
4.5
Protection des ouvrages, matériaux, matériels
L'entrepreneur est tenu pour responsable de l'ensemble de ses ouvrages.
Il devra donc les protéger jusqu'à la réception.
Il est en outre précisé que :
- Les détériorations constatées en cours de chantier seront réparées par et aux frais de l'entrepreneur,
quelle que soit la provenance de ces détériorations, à charge pour lui de se faire couvrir
éventuellement par son assurance,
- L'entrepreneur est responsable des matériaux et matériels qu'il a approvisionnés et de ses outils de
chantier.
- L'entrepreneur est tenu pour responsable des dommages causés à l'aspect des parements
apparents des ouvrages destinés à rester bruts (béton, bois, agglos, etc.) en conséquence, il veillera
à ce que la main d'œuvre employée par lui sur le chantier n'exécute sur ces parements ni graffitis,
épaufrures, rayures ou autres.
Tout manquement à cette clause, et non réparable sans porter préjudice à l'aspect de l'ouvrage, est
sanctionné par la démolition et la réfection de l'ouvrage incriminé aux frais de l'entrepreneur.
Toutes ces réparations, remise en état, remplacements, quoique étant exécutés pendant le délai contractuel
d'exécution, ne peuvent entraîner d'augmentation dudit délai.
En aucun cas, les frais résultant de l'application du présent article ne peuvent être imputés au maître de
l'ouvrage.
4.6
Dossier des Ouvrages exécutés
Les entreprises après finition de tous leurs travaux, remettront un dossier intitulé DOSSIER DES
OUVRAGES EXECUTES dans les trois semaines qui suivant la réception.
Ces dossiers comprendront :
• Les plans d’ensemble et de détails ainsi que les schémas généraux et particuliers conformes à
l’exécution
• Les pièces contractuelles utiles à l’entretien des ouvrages
Le nombre d’exemplaire à fournir sera déterminé par le Maître d’Ouvrage
Etabli par MB
________________________________________________________________________________________________________
5 – Description des ouvrages par article
PREAMBULE
Il s’agit d’effectuer les travaux :
• de remplacement de châssis extérieurs simple vitrage par des châssis double vitrage
• de remplacement de volets roulants dans caisson existant
• de remplacement de volets roulants monobloc pose extérieure, en linteau
• de fourniture et pose de volets roulants supplémentaires
Type de construction
-
Immeubles à usages divers R + 1 en situation semi-urbaine
Rappel sur l’obligation de l’entreprise
Les documents établis par le concepteur (descriptifs, quantitatifs, graphiques) renseignent l'entreprise sur la nature
et la localisation des ouvrages à réaliser. Ils n'ont en aucun cas un caractère limitatif.
A ce titre, avant remise de son offre, l'entreprise devra vérifier, sous sa propre responsabilité, les indications des dits
documents et les complétera, le cas échéant par tous moyens en son pouvoir afin de prévoir dans ses prix
l'ensemble des travaux et installations nécessaires à un parfait achèvement des ouvrages.
Echafaudages - Montages - Stockages
L'entrepreneur doit tous les échafaudages et tous matériels de levage nécessaires à l'exécution des travaux objet
de ses prestations, pour leur location, pose, dépose et double transport
L'entrepreneur fait son affaire personnelle de toutes les manutentions de ses matériaux et fournitures.
L'entrepreneur assure, à ses frais et sous sa responsabilité, le stockage de ses matériaux et fournitures avant leur
mise en œuvre.
Prise de possession du chantier
Du fait de la remise de son offre, chaque entrepreneur est réputé s'être rendu sur les lieux du chantier pour
connaître notamment les dispositions des lieux, les possibilités d'accès, les dispositions qu'il a à prendre pour ses
installations de chantier , ses zones de stockages ,les protections à mettre en oeuvre les servitudes dues à
l'environnement, etc.
En conséquence, il n'est jamais alloué de supplément quelconque pour sujétions inhérentes à la prise de
possession du chantier, qui, bien que non précisée ou imparfaitement précisées aux documents contractuels,
s'avéreraient nécessaires.
Lors de l'exécution des travaux, toutes les précautions seront prises, les protections nécessaires réalisées, pour
qu'au jour fixé pour la réception, les abords et les ouvrages existants et/ou créés soient laissés dans un parfait état
de propreté sans gravois, détritus, matériaux, etc. et parfaitement remis en état.
L’entreprise devra vérifier l’accessibilité à la zone de travaux. Il ne sera pas alloué de suppléments
quelconques pour frais complémentaires
L’entrepreneur devra se rendre sur les lieux et en informer le Maitre d’Ouvrage avant la remise de son offre.
La visite sur les lieux fera partie des critères retenus pour l’analyse des offres
Etabli par MB
________________________________________________________________________________________________________
05.01
Dépose de menuiseries
La dépose sera à réaliser dans des locaux occupés , elle comprendra :
• Dépose soignée des ouvrants des menuiseries extérieures.
• Dépose volets roulants y compris panneaux d’habillages
• Dépose enrouleurs volets roulants
• Dépose des sangles et treuils
• Dépose de la quincaillerie, des fermes impostes, des crémones, etc…
• Déplacement du mobilier et protection par bâchage soigné.
• Protection des ouvrages contigus, prévus sans reprise
• Les matériaux sortis, chargés sur camion et évacués du chantier.
Les coulisses volets roulants seront conservées y compris toutes découpes et modifications si nécessaire
Nota : Toute ouverture entreprise devra être terminée dans la journée aucun panneau d’occultation
n’est prévu dans l’offre
Métré :
Au forfait pour l’ensemble.
Localisation :
L’ensemble des menuiseries extérieures des locaux à tous les niveaux du bâtiment, hors châssis gauche
dans hall d’entrée et châssis salle de cours 2 à l’étage.
05.02
Pose des nouvelles menuiseries
La mise en place des nouvelles menuiseries, comprendra :
• Adaptation des dormants conservés avant pose des nouveaux châssis, avec découpe et dépose de la
traverse d’appuis basse uniquement ou mise en place carrelet BER traité, de section adapté pour
remplissage des feuillures pour adaptation des dormants conservés avant pose des nouveaux châssis
• Vérification et nettoyage des feuillures et de l’appuis.
• Pose en feuillure des ouvertures, réglage de niveau et fixation.
• Pose et fixation des profils de calfeutrements intérieur et extérieur.
• Pose et fixation de cornières ou de profil en U de reprise de cloisons
• Pose et fixation de panneaux d’habillage des caissons de volets roulants
• Remise en place du mobilier.
Métré :
La fourniture est prévue ci-dessous
Localisation :
L’ensemble des menuiseries extérieures des locaux à tous les niveaux du bâtiment, hors châssis gauche
dans hall d’entrée et châssis salle de cours 2 à l’étage.
Etabli par MB
________________________________________________________________________________________________________
05.03
Solution N 1 : Ensembles de châssis vitrées alu.
Ensemble en aluminium laqué à rupture de pont thermique, de type rénovation comprenant un pré cadre ou
cadre dormant, des châssis ouvrants à la française , oscillo avant battants, à soufflet ou fixes
Pose en rénovation avec maintient des cadres dormants existants.
Cadre dormant
• Dormant spécialement conçu pour être adapté sur anciens bâtis. Montants et traverses intermédiaires,
Délignement des ailes de recouvrement si nécessaire
• Pièce de seuil ou d’appui formant rejet d’eau
• Balais d’étanchéité en partie basse
• Joints verticaux à double balai
• Tous calfeutrements intérieurs et extérieurs (cornières Alu périphériques)
• Fixation sur ancien bâti par :
Vissage en feuillure avec vis de pose autocalante
Vissage frontal avec bouchon
Châssis fixes
• Partie fixe dans le cadre dormant avec feuillures à vitrages avec parcloses
• Traverse d’appui basse avec renvoi d’eau
Châssis ouvrant oscillo avant battant :
• Châssis combinant une ouverture à la française et une ouverture à soufflet avec une poignée en
aluminium de manœuvre unique, ouvrant sur l’intérieur
• Ferrage avec ferrure spéciale pour châssis oscillo-battant
• Fermeture par crémone encastrée, du type multipoints, à serrage progressif.
• Poignée de manœuvre en aluminium
• Dispositif anti-fausse manœuvre et fermeture par carré permettant l’ouverture à la française pour le
nettoyage du vitrage extérieur
• Le verrouillage des châssis sera réalisé par des verrous du type Education nationale.
• Ouverture par clé.
Châssis ouvrants à soufflet
• Châssis ouvrants vers l’intérieur
• Ferrage avec paumelles en nombre adapté aux dimensions de l’ouvrant
• Fermeture par ferme imposte encastré FERCO type VENTUS-F 200 avec poignée à levier
Cornières ou profil en U de reprise de cloisons en aluminium laqué
• Profils pour reprise de cloison au droit du châssis (meneau ou châssis)
Vitrage
• Fourniture et mise en œuvre de vitrage posé en feuillure dans menuiserie avec calages, techniques de
fixation et étanchéité suivant prescriptions des D.T.U.et Avis Techniques
• Vitrage N° 1 :
• Vitrage isolant thermique de type CLIMALIT de SAINT GOBAIN ou équivalent posé entre parcloses,
constitué de :
• 1 volume extérieur PLANILUX de 4 mm.
• 1 volume d’air de 16 mm.
• 1 volume intérieur PLANILUX de 4 mm.
Epaisseur totale 24 mm ( 4 + 16 + 4 ). Vitrage translucide
Coefficient Ug = 2,7
• Vitrage N° 2 :
• Vitrage isolant thermique renforcé de type CLIMAPLUS 4S de SAINT GOBAIN ou équivalent posé
entre parcloses, constitué de :
• 1 volume extérieur PLANISTAR de 4 mm.
• 1 volume de gaz isolant de type ARGON de 16 mm.
Etabli par MB
________________________________________________________________________________________________________
NOTA : Les châssis devront avoir un aspect identique à l’existant. Prévoir des montants
intermédiaires si nécessaire
05.03.01
Châssis N° 1
Dimensions : 1,40 x 1,63 m ht
Châssis composé de :
• Châssis vitré 1 vantail oscillo avant battant
Vitrage N° 2
Métré :
A l’unité
Localisation :
Façades SE et SO
05.03.02
Châssis N° 2
Vitrage N° 2
Métré :
A l’unité
Localisation :
Façade SE
05.03.03
Châssis N° 9
• Châssis fixe
Vitrage N° 1
Métré :
A l’unité
Localisation :
Façade Sud Est
Etabli par MB
________________________________________________________________________________________________________
05.04
Remplacement de volets roulants intérieurs.
05.04.01 Dépose et pose de volets roulants intérieur
La dépose sera à réaliser dans des locaux occupés , elle comprendra :
• Dépose des volets roulants y compris panneaux d’habillages
• Dépose enrouleurs volets roulants
• Dépose des sangles et treuils
• Déplacement du mobilier et protection par bâchage soigné.
• Protection des ouvrages contigus, prévus sans reprise
• Les matériaux sortis, chargés sur camion et évacués du chantier.
La mise en place des nouveaux volets roulants, comprendra :
• Vérification et nettoyage des coulisses.
• Pose des nouveaux volets
• Fourniture, pose et fixation de panneaux mélaminés blancs pour fermeture des caissons de volets
roulants
Compris toutes sujétions d’exécution pour fixation en tableau sous linteau et toutes adaptations pour la mise
en place de la manœuvre par treuil.
Les coulisses volets roulants seront conservées y compris toutes découpes et modifications si nécessaire
Métré :
La fourniture est prévue ci-dessous
Localisation :
L’ L’ensemble des volets roulants existants du niveau RDC façades Sud Ouest
05.04.02 Fourniture de volets roulants
Dimension : 1,40 x 1,63 m ht
Volet roulant à poser dans caisson existant, comprenant :
Tablier constitué par des lames en chlorure de polyvinyle rigide, beige ou chamois suivant choix du Maître
d’Ouvrage, à double parois , ajouré, assemblage des lames entre elles sur toute la longueur avec dispositif
de blocage assurant l’immobilisation latérale.
Lame finale en aluminium avec joint tubulaire.
Condamnation pour volets situés au rez-de-chaussée par verrous glissants dans la lame basse
Axe d’enroulement en tôle d’acier galvanisé à ressorts d’acier équilibrant le volet à toute hauteur
Manœuvre par treuil depuis l’intérieur compris fourniture de renvoi de manivelle pour traversée de châssis
Poser en linteau, caisson tourné vers l’extérieur
Suppression éventuelle des coulisses volets roulants existants
Métré :
A l’unité
Localisation :
L’ensemble des volets roulants existants du niveau RDC façades Sud Ouest
05.05
Volets roulants extérieurs
05.05.01 Fourniture et pose de volets roulants extérieurs
Dimension : 1,40 x 1,63 m ht
Volet roulant monobloc comprenant :
Coffre en tôle d’aluminium laquée à pan coupé avec une face démontable, colorie standard
Tablier constitué par des lames en chlorure de polyvinyle rigide, beige ou chamois suivant choix du Maître
d’Ouvrage, à double parois , ajouré, assemblage des lames entre elles sur toute la longueur avec dispositif
de blocage assurant l’immobilisation latérale.
Lame finale en aluminium avec joint tubulaire.
Condamnation pour volets situés au rez-de-chaussée par verrous glissants dans la lame basse
Axe d’enroulement en tôle d’acier galvanisé à ressorts d’acier équilibrant le volet à toute hauteur
Etabli par MB
________________________________________________________________________________________________________
Manœuvre par treuil depuis l’intérieur compris fourniture de renvoi de manivelle pour traversée de châssis
Poser en linteau, caisson tourné vers l’extérieur
Suppression éventuelle des coulisses volets roulants existants
Métré :
A l’unité
Localisation :
Classe 2 au rez-de-chaussée
05.05.02
Plus value pour coffre couleur
Plus value pour fourniture de coffre en tôle d’aluminium laquée à pan coupé avec une face démontable,
colorie hors standard au choix du Maître d’Ouvrage
Métré :
A l’unité
Localisation :
Suivant articles 05.05.01
05.06
Solution N 2 : Ensembles de châssis vitrées PVC
En PVC couleur blanc, comprenant un pré cadre ou cadre dormant, des châssis ouvrants à la française ( OF
), oscillo battants ( OB ), à soufflet ( OS ) ou fixes ( F ) type KBE OXXO ou équivalent
Pose en rénovation avec maintient des cadres dormants existants en aluminium.
Compris :
Cadre dormant
• Dormant spécialement conçu pour être adapté sur anciens bâtis. Montants et traverses intermédiaires,
Délignement des ailes de recouvrement si nécessaire
• Pièce de seuil ou d’appui formant rejet d’eau
• Balais d’étanchéité en partie basse
• Joints verticaux à double balai
• Tous calfeutrements intérieurs et extérieurs (cornières Alu périphériques)
• Fixation sur ancien bâti par :
Vissage en feuillure avec vis de pose autocalante
Vissage frontal avec bouchon
Châssis fixes
• Partie fixe dans le cadre dormant avec feuillures à vitrages avec parcloses
• Traverse d’appui basse avec renvoi d’eau
Châssis ouvrant oscillo avant battant :
• Châssis combinant une ouverture à la française et une ouverture à soufflet avec une poignée en
aluminium de manœuvre unique, ouvrant sur l’intérieur
• Ferrage avec ferrure spéciale pour châssis oscillo-battant
• Fermeture par crémone encastrée, du type multipoints, à serrage progressif.
• Poignée de manœuvre en aluminium
• Dispositif anti-fausse manœuvre et fermeture par carré permettant l’ouverture à la française pour le
nettoyage du vitrage extérieur
• Le verrouillage des châssis sera réalisé par des verrous du type Education nationale.
• Ouverture par clé.
Châssis ouvrants à soufflet
• Châssis ouvrants vers l’intérieur
• Ferrage avec paumelles en nombre adapté aux dimensions de l’ouvrant
• Fermeture par ferme imposte encastré FERCO type VENTUS-F 200 avec poignée à levier
Cornières ou profil en U de reprise de cloisons
• Profils pour reprise de cloison au droit du châssis (meneau ou châssis)
Vitrage
• Fourniture et mise en œuvre de vitrage posé en feuillure dans menuiserie avec calages, techniques de
fixation et étanchéité suivant prescriptions des D.T.U.et Avis Techniques
Etabli par MB
________________________________________________________________________________________________________
• Vitrage N° 1 :
• Vitrage isolant thermique de type CLIMALIT de SAINT GOBAIN ou équivalent posé entre parcloses,
constitué de :
• 1 volume extérieur PLANILUX de 4 mm.
• 1 volume d’air de 16 mm.
• Vitrage N° 2 :
• Vitrage isolant thermique renforcé de type CLIMAPLUS 4S de SAINT GOBAIN ou équivalent posé
entre parcloses, constitué de :
• 1 volume extérieur PLANISTAR de 4 mm.
• 1 volume de gaz isolant de type ARGON de 16 mm.
Etabli par MB
________________________________________________________________________________________________________
NOTA : Les châssis devront avoir un aspect identique à l’existant. Prévoir des montants
intermédiaires si nécessaire
05.06.01
Châssis N° 1
Vitrage N° 2
Métré :
A l’unité
Localisation :
Façades SE et SO
05.06.02
Châssis N° 2
Vitrage N° 2
Métré :
A l’unité
Localisation :
Façade SE
05.06.03
Châssis N° 9
• Châssis fixe
Vitrage N° 1
Métré :
A l’unité
Localisation :
Façade Sud Est
Etabli par MB
________________________________________________________________________________________________________
05.06.04
Découpe de coulisse
Découpe des coulisses de volets roulants existante pour passage des pièces de seuil ou d’appuis
formant rejet d’eau des nouveaux dormants
Métré :
Au forfait
Localisation :
L’ensemble des coulisses existantes
DCE DECEMBRE 2006
Etabli par MB

CCTP lot 1 bat A - L`Agglo de Belfort

Transcription

Documents pareils

2IN7811 - 2IN–SYSTEM

Les sites de la DGO4 - Service public de Wallonie

Fenêtres de toit

LOT 11

Utilisation des numéros de châssis dans nos catalogues

TT15s1 - Marantz FR | Home

cloison châssis fixe alu

Maison à vendre Province du Hainaut Immofar

Shopping Poussettes

Trancheur à jambon
