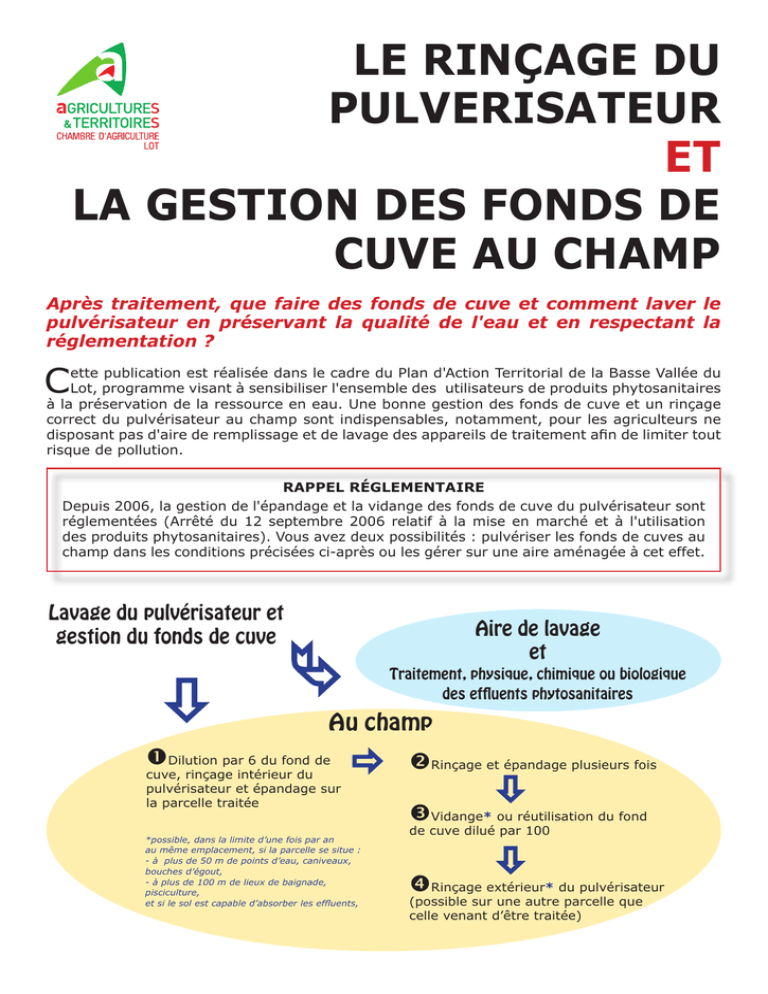

Le rinçage du pulvérisateur et la gestion des fonds de cuve au champ

LE RINÇAGE DU
PULVERISATEUR
ET
LA GESTION DES FONDS DE
CUVE AU CHAMP
Après traitement, que faire des fonds de cuve et comment laver le
pulvérisateur en préservant la qualité de l'eau et en respectant la
réglementation ?
C
ette publication est réalisée dans le cadre du Plan d'Action Territorial de la Basse Vallée du
Lot, programme visant à sensibiliser l'ensemble des utilisateurs de produits phytosanitaires
à la préservation de la ressource en eau. Une bonne gestion des fonds de cuve et un rinçage
correct du pulvérisateur au champ sont indispensables, notamment, pour les agriculteurs ne
disposant pas d'aire de remplissage et de lavage des appareils de traitement afin de limiter tout
risque de pollution.
RAPPEL RÉGLEMENTAIRE
Depuis 2006, la gestion de l'épandage et la vidange des fonds de cuve du pulvérisateur sont
réglementées (Arrêté du 12 septembre 2006 relatif à la mise en marché et à l'utilisation
des produits phytosanitaires). Vous avez deux possibilités : pulvériser les fonds de cuves au
champ dans les conditions précisées ci-après ou les gérer sur une aire aménagée à cet effet.

Aire de lavage
et

Traitement, physique, chimique ou biologique
des effluents phytosanitaires
Au champ
Dilution par 6 du fond de
cuve, rinçage intérieur du
pulvérisateur et épandage sur
la parcelle traitée

Lavage du pulvérisateur et
gestion du fonds de cuve
*possible, dans la limite d’une fois par an
au même emplacement, si la parcelle se situe :
- à plus de 50 m de points d’eau, caniveaux,
bouches d’égout,
- à plus de 100 m de lieux de baignade,
pisciculture,
et si le sol est capable d’absorber les effluents,
Rinçage et épandage plusieurs fois

Vidange* ou réutilisation du fond
de cuve dilué par 100

Rinçage extérieur* du pulvérisateur
(possible sur une autre parcelle que
celle venant d’être traitée)
Les équipements nécessaires pour un bon déroulement des opérations
POUR LE LAVAGE INTÉRIEUR • Un pulvérisateur équipé d'une cuve de rinçage d'un volume suffisant (au minimum 10 % de
la cuve principale),
• Des rotobuses (buses de rinçage à l'intérieur de la cuve principale),
• Possibilité de disposer sur le pulvérisateur, d'un système de séquençage permettant de
programmer les dilutions et les rinçages.
POUR LE LAVAGE EXTÉRIEUR
• Une réserve d'eau claire suffisante,
• Possibilité d'installer une lance moyenne pression embarquée sur le pulvérisateur.
QUELQUES CONSEILS
Lors de l’achat d’un pulvérisateur, privilégier les appareils ayant un fond de cuve réduit,
répondant à la norme environnementale EN 12761. (attention aux appareils achetés
d’occasion !)
Le protocole de rinçage est différent d’un pulvérisateur à l’autre, il est donc fortement
conseillé de suivre les recommandations du constructeur pour s’assurer d’une bonne
dilution de l’ensemble des volumes contenus dans l’appareil.
Certains pulvérisateurs, compte tenu de leur conception ou de leurs équipements
insuffisants, ne peuvent pas être rincés au champ dans de bonnes conditions et dans le
respect de la réglementation. Dans ce cas, il sera nécessaire
• d’apporter un complément d’eau claire à la parcelle
• ou d’embarquer une réserve complémentaire destinée à cet usage
• ou bien d’opter pour une gestion des effluents grâce à une aire de lavage et à un
système de traitement.
Outils disponibles pour calculer les volumes d'eau dont vous avez
besoin
A
RVALIS propose un outil d'aide à la décision en ligne « rinçage du pulvérisateur » vous
permettant de réaliser vos dilutions afin de rincer votre pulvérisateur et de vidanger le fond
de cuve en respectant la réglementation. Vous trouverez cet utilitaire à l’adresse suivante :
http://oad.arvalis-infos.fr/fondcuve/
Fond de cuve (litres)
Vous pouvez aussi vous référer au tableau ci-dessous pour déterminer les volumes d'eau claire
nécessaires en fonction du volume de fond de cuve et du nombre de rinçages.
Nombre de
rinçages
1
2
3
4
Dilutions
litres d'eau
1ère
(unique)
1ère
2ème
1ère
2ème
3ème
1ère
2ème
3ème
4ème
5
495
45
45
25
16
16
25
8
8
8
10
990
90
90
50
31
31
50
16
16
16
20
1980
180
180
100
62
62
100
32
32
32
25
2475
225
225
125
78
78
125
40
40
40
30
2970
270
270
150
93
93
150
48
48
48
Exemple de procédure de rinçage du pulvérisateur au champ
AU PRÉALABLE
Rincer à l'eau claire le circuit d'incorporation des produits pendant la phase de remplissage du
pulvérisateur.
AU CHAMP
1. Pulvériser jusqu'à désamorçage de la pompe ;
2. Diluer le fond de cuve avec, au moins , un volume d'eau claire équivalent à 5 fois le
volume de ce fond de cuve restant (dilution par 6) via les rotobuses de rinçage ou
équivalent à une pression suffisante pour nettoyer efficacement les parois ;
3. Sans pulvériser, faire circuler ce fond de cuve dilué dans l'ensemble des circuits (retours
cuve, retours pompe, circuit de brassage...) en suivant rigoureusement le protocole de
rinçage du constructeur ;
4. Pulvériser la dilution dans la parcelle venant d'être traitée jusqu'au désamorçage de la
pompe en prenant soin de ne pas dépasser la dose maximum autorisée ;
5. Renouveler ces opérations avec une quantité d'eau et/ou un nombre de séquences
de rinçage suffisant pour diviser la concentration de la bouillie d'un facteur 100 au
minimum (voir les outils disponibles) ;
6. Nettoyer les filtres ;
7. Vidanger l'ultime fond de cuve, toujours sur la parcelle venant d'être traitée, en
respectant les conditions réglementaires mentionnées en première page de ce document
ou le réutiliser pour la bouillie suivante (utilisation sous responsabilité de l'utilisateur).
A PARTIR DES OUTILS DISPONIBLES, JE NOTE CI-DESSOUS
Le volume de fond de cuve après désamorçage en litres
La capacité de la cuve de rinçage en litres
Le nombre de séquences de rinçage
Volume d’eau nécessaire au :
Premier rinçage
Deuxième rinçage
Troisième rinçage
Quatrième rinçage
Quelles aides économiques puis-je solliciter ?
D
ans le cadre du Plan d'Action Territorial (PAT) de la Basse Vallée du Lot, des aides aux
investissements seront possibles via le Plan de compétitivité en 2015.
Les modalités d'intervention ne sont pas connues à ce jour. Les équipements subventionnables
seraient similaires à ceux financés dans le cadre du Plan Végétal pour l'Environnement -PVE(Systèmes de traitement des effluents phytosanitaires, aires de lavage et de remplissage des
pulvérisateurs, matériels de substitution...).
QUELQUES DÉFINITIONS :
Fond de cuve : volume de bouillie phytosanitaire restant dans la cuve, les tuyaux et les
rampes du pulvérisateur après désamorçage de la pompe.
Effluents phytosanitaires : ils comprennent les fonds de cuve, les bouillies non utilisables,
les eaux de lavage intérieur et extérieur du pulvérisateur, les liquides ou solides ayant été
en contact avec des produits phytosanitaires ou issus du traitement des fonds de cuve,
bouillies.
SOURCE RÉGLEMENTAIRE :
Arrêté du 12 septembre 2006 relatif à la mise en marché et à l’utilisation des produits
phytosanitaires (articles 6, 7, 9 et 10)
SOURCES DOCUMENTAIRES :
- Rinçage du pulvérisateur : résumé de l’arrêté du 12 septembre 2006 relatif à la mise en
marché et à l’utilisation des produits phytosanitaires – ARVALIS Institut du Végétal
- Rinçage du pulvérisateur au champ – Chambres d’Agriculture Région Centre
D’autres outils sont disponibles notamment auprès des industriels de la protection des
plantes.
