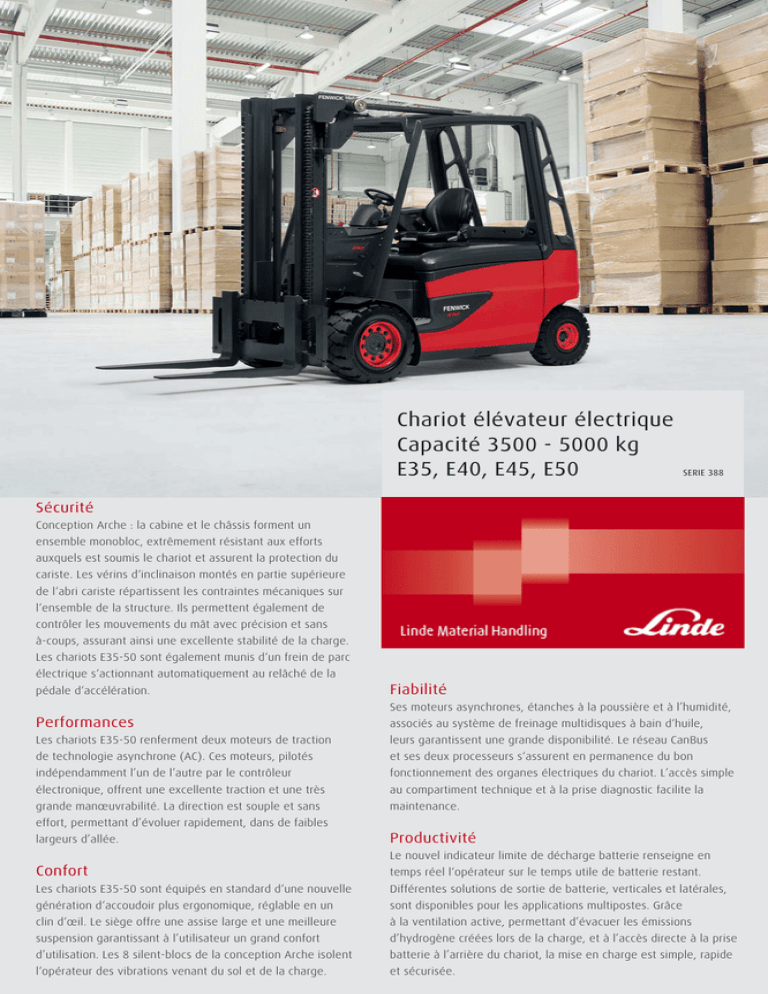

Caractéris

Chariot élévateur électrique
Capacité 3500 - 5000 kg
E35, E40, E45, E50
SERIE 388
Sécurité
Conception Arche : la cabine et le châssis forment un
ensemble monobloc, extrêmement résistant aux efforts
auxquels est soumis le chariot et assurent la protection du
cariste. Les vérins d‘inclinaison montés en partie supérieure
de l‘abri cariste répartissent les contraintes mécaniques sur
l‘ensemble de la structure. Ils permettent également de
contrôler les mouvements du mât avec précision et sans
à-coups, assurant ainsi une excellente stabilité de la charge.
Les chariots E35-50 sont également munis d‘un frein de parc
électrique s‘actionnant automatiquement au relâché de la
pédale d‘accélération.
Fiabilité
Ses moteurs asynchrones, étanches à la poussière et à l’humidité,
Performances
associés au système de freinage multidisques à bain d‘huile,
Les chariots E35-50 renferment deux moteurs de traction
leurs garantissent une grande disponibilité. Le réseau CanBus
de technologie asynchrone (AC). Ces moteurs, pilotés
et ses deux processeurs s‘assurent en permanence du bon
indépendamment l’un de l’autre par le contrôleur
fonctionnement des organes électriques du chariot. L’accès simple
électronique, offrent une excellente traction et une très
au compartiment technique et à la prise diagnostic facilite la
grande manœuvrabilité. La direction est souple et sans
maintenance.
effort, permettant d’évoluer rapidement, dans de faibles
largeurs d’allée.
Productivité
Le nouvel indicateur limite de décharge batterie renseigne en
Confort
temps réel l‘opérateur sur le temps utile de batterie restant.
Les chariots E35-50 sont équipés en standard d‘une nouvelle
Différentes solutions de sortie de batterie, verticales et latérales,
génération d‘accoudoir plus ergonomique, réglable en un
sont disponibles pour les applications multipostes. Grâce
clin d‘œil. Le siège offre une assise large et une meilleure
à la ventilation active, permettant d’évacuer les émissions
suspension garantissant à l’utilisateur un grand confort
d’hydrogène créées lors de la charge, et à l’accès directe à la prise
d’utilisation. Les 8 silent-blocs de la conception Arche isolent
batterie à l’arrière du chariot, la mise en charge est simple, rapide
l‘opérateur des vibrations venant du sol et de la charge.
et sécurisée.
Direction hydrostatique
Mât
Leviers électriques proportionnels DUO®
Mât standard grande visibilité
Accoudoir solidaire au siège
Largeur de tablier porte fourches : 1 350 mm
2 moteurs de traction AC sans entretien (2 x 12 kW)
Fourches : longueur 1 000 mm
Direction hydrostatique bi-tourelles
3 Direction hydrostatique souple et
sans effort
3 Volant ergonomique et compact
3 Excellente manœuvrabilité
3 Stabilité optimale
Moteur de levée AC sans entretien (25 kW)
Différents mode de conduite (Eco, Efficacité et Performance)
pour une combinaison parfaite entre consommation et
performances
Indicateur de temps de batterie utile disponible en minutes
Frein de parc électrique automatique
Diminution de la vitesse en virage suivant l’angle de braquage
Contrôle électronique de la traction et de tous les
mouvements du mât
Siège PVC à suspension hydraulique
Ecran digital multifonction
Larges espaces de rangement
Chariot élévateur électrique
Capacité 3500 - 5000 kg
E35, E40, E45, E50
Pneus Pleins Souples
Commande de traction mono-pédale
3 Avance proportionnelle à
l’enfoncement de la pédale
3 Freinage automatique au relâché de
la pédale
3 Inversion progressive du sens de
marche
Leviers proportionnels DUO®
3 Contrôle sûr et précis des mouvements
au millimètre près
3 Gestion du bout des doigts et sans
effort de toutes les fonctions du mât
3 Leviers intégrés à l’accoudoir
Essieu de traction bi-moteur
3 2 moteurs de traction à technologie
asynchrone (AC) haute performance
3 Gestion indépendante de la vitesse
des moteurs en virage
3 Excellente traction même sur sol
glissant
Poste de conduite Fenwick
3 Poste ergonomique pour un travail
efficace et sans effort
3 Plancher largement dimensionné pour
les jambes de l’opérateur
3 Accoudoir large, ergonomique et
réglable en un clin d’œil
3 Siège à grande course d’amortissement
3 Poste isolé du sol et du mât par les
8 silent-blocs, absorbeurs de chocs
Mât à vision panoramique
3 Vérins d’inclinaison sur le toit pour un
contrôle précis des mouvements de la
charge
3 Excellente visibilité sur la charge
et son environnement à travers les
montants étroits du mât
3 Capacité nominale conservée à grande
hauteur
3 Capacité résiduelle importante
3 Excellente stabilité de la charge
Gestion de l’énergie
3 Faible consommation
3 Eco-mode : pour une consommation
adaptée à vos applications
3 Indication du temps batterie restant
(en heures et minutes)
3 Accès à la prise batterie par l‘arrière
du chariot grâce au système de
ventilation intégré permettant
d’évacuer les émissions d’hydrogène
3 Différentes solutions de changement
de batterie, verticales ou latérales
3 Chargeur HF intégré
SERIE 388
Sécurité
Conception Arche : la cabine et le châssis forment un
ensemble monobloc, extrêmement résistant aux efforts
Options
auxquels est soumis le chariot et assurent la protection du
cariste. Les vérins d‘inclinaison montés en partie supérieure
Système double-pédale
Protection chambre froide
de l‘abri cariste répartissent les contraintes mécaniques sur
Différentes longueurs de fourches disponibles
Ventilation active pour charge batterie
l‘ensemble de la structure. Ils permettent également de
Différentes largeurs de tabliers disponibles
Prise 12V
contrôler les mouvements du mât avec précision et sans
Tablier à déplacement latéral intégré
Différentes couleurs de peinture
à-coups, assurant ainsi une excellente stabilité de la charge.
Positionneur de fourches intégré
Les chariots E35-50 sont également munis d‘un frein de parc
Dosseret de charge
électrique s‘actionnant automatiquement au relâché de la
Jusqu’à 3 fonctions hydrauliques supplémentaires
Autres options disponibles sur demande
pédale d‘accélération.
Fiabilité
Ses moteurs asynchrones, étanches à la poussière et à l’humidité,
Vitre avant, arrière et de toit
Cabine complète
Performances
associés au système de freinage multidisques à bain d‘huile,
Chauffage et désembuage
Les chariots E35-50 renferment deux moteurs de traction
leurs garantissent une grande disponibilité. Le réseau CanBus
Radio CD
de technologie asynchrone (AC). Ces moteurs, pilotés
et ses deux processeurs s‘assurent en permanence du bon
Siège tissu confort
indépendamment l’un de l’autre par le contrôleur
fonctionnement des organes électriques du chariot. L’accès simple
Siège super confort : suspension pneumatique, chauffant et
électronique, offrent une excellente traction et une très
au compartiment technique et à la prise diagnostic facilite la
appui-tête
grande manœuvrabilité. La direction est souple et sans
maintenance.
Siège rotatif
effort, permettant d’évoluer rapidement, dans de faibles
Chargeur intégré
largeurs d’allée.
Productivité
Le nouvel indicateur limite de décharge batterie renseigne en
Phares de travail LED
Feux de route
Confort
temps réel l‘opérateur sur le temps utile de batterie restant.
Gyrophare, feu à éclats
Les chariots E35-50 sont équipés en standard d‘une nouvelle
Différentes solutions de sortie de batterie, verticales et latérales,
Rétroviseur extérieur, intérieur et panoramique
génération d‘accoudoir plus ergonomique, réglable en un
sont disponibles pour les applications multipostes. Grâce
Alarme de recul
clin d‘œil. Le siège offre une assise large et une meilleure
à la ventilation active, permettant d’évacuer les émissions
Support A4 muni d’une veilleuse LED
suspension garantissant à l’utilisateur un grand confort
d’hydrogène créées lors de la charge, et à l’accès directe à la prise
d’utilisation. Les 8 silent-blocs de la conception Arche isolent
batterie à l’arrière du chariot, la mise en charge est simple, rapide
l‘opérateur des vibrations venant du sol et de la charge.
et sécurisée.
Fenwick-Linde,
1, rue du Maréchal de Lattre de Tassigny
F-78854 Elancourt Cedex
Tél : 01 30 68 44 12
Fax : 01 30 68 44 00
www.fenwick-linde.com
Illustrations, caractéristiques et données techniques non contractuelles, sous réserve de modifications ou améliorations du constructeur.
Equipements standard
Essieu moteur compact
3 Freins multi-disques à bain d’huile
3 Composants électriques logés à l’intérieur
d’une seule unité étanche
3 Aucune perte d’énergie : rendement
énergétique optimal
3 Frein de parc automatique au relâché de la
pédale d’accélération
- 1101/52 - Produit imprimé sur papier certifié PEFC/10-31-1755
Caractéristiques
BE013 - 01/11 -
Equipements
Direction hydrostatique
Mât
Leviers électriques proportionnels DUO®
Mât standard grande visibilité
Accoudoir solidaire au siège
Largeur de tablier porte fourches : 1 350 mm
2 moteurs de traction AC sans entretien (2 x 12 kW)
Fourches : longueur 1 000 mm
Direction hydrostatique bi-tourelles
3 Direction hydrostatique souple et
sans effort
3 Volant ergonomique et compact
3 Excellente manœuvrabilité
3 Stabilité optimale
Moteur de levée AC sans entretien (25 kW)
Différents mode de conduite (Eco, Efficacité et Performance)
pour une combinaison parfaite entre consommation et
performances
Indicateur de temps de batterie utile disponible en minutes
Frein de parc électrique automatique
Diminution de la vitesse en virage suivant l’angle de braquage
Contrôle électronique de la traction et de tous les
mouvements du mât
Siège PVC à suspension hydraulique
Ecran digital multifonction
Larges espaces de rangement
Chariot élévateur électrique
Capacité 3500 - 5000 kg
E35, E40, E45, E50
Pneus Pleins Souples
Commande de traction mono-pédale
3 Avance proportionnelle à
l’enfoncement de la pédale
3 Freinage automatique au relâché de
la pédale
3 Inversion progressive du sens de
marche
Leviers proportionnels DUO®
3 Contrôle sûr et précis des mouvements
au millimètre près
3 Gestion du bout des doigts et sans
effort de toutes les fonctions du mât
3 Leviers intégrés à l’accoudoir
Essieu de traction bi-moteur
3 2 moteurs de traction à technologie
asynchrone (AC) haute performance
3 Gestion indépendante de la vitesse
des moteurs en virage
3 Excellente traction même sur sol
glissant
Poste de conduite Fenwick
3 Poste ergonomique pour un travail
efficace et sans effort
3 Plancher largement dimensionné pour
les jambes de l’opérateur
3 Accoudoir large, ergonomique et
réglable en un clin d’œil
3 Siège à grande course d’amortissement
3 Poste isolé du sol et du mât par les
8 silent-blocs, absorbeurs de chocs
Mât à vision panoramique
3 Vérins d’inclinaison sur le toit pour un
contrôle précis des mouvements de la
charge
3 Excellente visibilité sur la charge
et son environnement à travers les
montants étroits du mât
3 Capacité nominale conservée à grande
hauteur
3 Capacité résiduelle importante
3 Excellente stabilité de la charge
Gestion de l’énergie
3 Faible consommation
3 Eco-mode : pour une consommation
adaptée à vos applications
3 Indication du temps batterie restant
(en heures et minutes)
3 Accès à la prise batterie par l‘arrière
du chariot grâce au système de
ventilation intégré permettant
d’évacuer les émissions d’hydrogène
3 Différentes solutions de changement
de batterie, verticales ou latérales
3 Chargeur HF intégré
SERIE 388
Sécurité
Conception Arche : la cabine et le châssis forment un
ensemble monobloc, extrêmement résistant aux efforts
Options
auxquels est soumis le chariot et assurent la protection du
cariste. Les vérins d‘inclinaison montés en partie supérieure
Système double-pédale
Protection chambre froide
de l‘abri cariste répartissent les contraintes mécaniques sur
Différentes longueurs de fourches disponibles
Ventilation active pour charge batterie
l‘ensemble de la structure. Ils permettent également de
Différentes largeurs de tabliers disponibles
Prise 12V
contrôler les mouvements du mât avec précision et sans
Tablier à déplacement latéral intégré
Différentes couleurs de peinture
à-coups, assurant ainsi une excellente stabilité de la charge.
Positionneur de fourches intégré
Les chariots E35-50 sont également munis d‘un frein de parc
Dosseret de charge
électrique s‘actionnant automatiquement au relâché de la
Jusqu’à 3 fonctions hydrauliques supplémentaires
Autres options disponibles sur demande
pédale d‘accélération.
Fiabilité
Ses moteurs asynchrones, étanches à la poussière et à l’humidité,
Vitre avant, arrière et de toit
Cabine complète
Performances
associés au système de freinage multidisques à bain d‘huile,
Chauffage et désembuage
Les chariots E35-50 renferment deux moteurs de traction
leurs garantissent une grande disponibilité. Le réseau CanBus
Radio CD
de technologie asynchrone (AC). Ces moteurs, pilotés
et ses deux processeurs s‘assurent en permanence du bon
Siège tissu confort
indépendamment l’un de l’autre par le contrôleur
fonctionnement des organes électriques du chariot. L’accès simple
Siège super confort : suspension pneumatique, chauffant et
électronique, offrent une excellente traction et une très
au compartiment technique et à la prise diagnostic facilite la
appui-tête
grande manœuvrabilité. La direction est souple et sans
maintenance.
Siège rotatif
effort, permettant d’évoluer rapidement, dans de faibles
Chargeur intégré
largeurs d’allée.
Productivité
Le nouvel indicateur limite de décharge batterie renseigne en
Phares de travail LED
Feux de route
Confort
temps réel l‘opérateur sur le temps utile de batterie restant.
Gyrophare, feu à éclats
Les chariots E35-50 sont équipés en standard d‘une nouvelle
Différentes solutions de sortie de batterie, verticales et latérales,
Rétroviseur extérieur, intérieur et panoramique
génération d‘accoudoir plus ergonomique, réglable en un
sont disponibles pour les applications multipostes. Grâce
Alarme de recul
clin d‘œil. Le siège offre une assise large et une meilleure
à la ventilation active, permettant d’évacuer les émissions
Support A4 muni d’une veilleuse LED
suspension garantissant à l’utilisateur un grand confort
d’hydrogène créées lors de la charge, et à l’accès directe à la prise
d’utilisation. Les 8 silent-blocs de la conception Arche isolent
batterie à l’arrière du chariot, la mise en charge est simple, rapide
l‘opérateur des vibrations venant du sol et de la charge.
et sécurisée.
Fenwick-Linde,
1, rue du Maréchal de Lattre de Tassigny
F-78854 Elancourt Cedex
Tél : 01 30 68 44 12
Fax : 01 30 68 44 00
www.fenwick-linde.com
Illustrations, caractéristiques et données techniques non contractuelles, sous réserve de modifications ou améliorations du constructeur.
Equipements standard
Essieu moteur compact
3 Freins multi-disques à bain d’huile
3 Composants électriques logés à l’intérieur
d’une seule unité étanche
3 Aucune perte d’énergie : rendement
énergétique optimal
3 Frein de parc automatique au relâché de la
pédale d’accélération
- 1101/52 - Produit imprimé sur papier certifié PEFC/10-31-1755
Caractéristiques
BE013 - 01/11 -
Equipements
Diagrammes de capacité
Fiche technique selon VDI 2198
Dimensions
Roues
Poids
Désignation
E35/600 H
1.1
Fabricant
1.2
Type du modèle
1.3
Mode de propulsion : batterie, diesel, essence, gaz
1.4
Conduite : accompagnant, debout, assis, préparation
1.5
Capacité nominale
1.6
Distance au centre de gravité de la charge
1.8
Distance entre le milieu de la roue avant et la charge
x (mm)
537
547
547
547
547
547
537
547
547
1.9
Empattement
y (mm)
1905
1905
2050
1905
2050
2050
1905
1905
1905
2.1
Poids en ordre de fonctionnement
(kg)
7055
7535
7460
7700
7910
7910
sur demande
sur demande
sur demande
Performances
Entraînement
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
E35/600H
E40/600H
E40/600HL
E45/600H
E45/600HL
E50HL
E40L
E45L
FENWICK-LINDE
E50L
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Q (t)
3.5
4.0
4.0
4.5
4.5
5.0
4.0
4.5
5.0
c (mm)
600
600
600
600
600
500
500
500
500
2.2
Charge sur essieu avec charge, avant/arrière
(kg)
9479 / 1076
10363 / 1172
10358 / 1102
11169 / 1031
11153 / 1257
11689 / 1221
sur demande
sur demande
sur demande
2.3
Charge sur essieu sans charge, avant/arrière
(kg)
3890 / 3165
3955 / 3580
4120 / 3340
3960 / 3740
4135 / 3775
4135 / 3775
sur demande
sur demande
sur demande
3.1
Pneus : Bandages, Pneus Pleins, Pneus Gonflables, Polyuréthane
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
3.2
Dimensions de la roue avant
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
3.3
Dimensions de la roue arrière
3.5
Nombre de roues, avant/arrière (x = motrice)
3.6
Voie, avant
b10 (mm)
1149
1149
1149
1149
1149
1149
1149
1149
1149
3.7
Voie, arrière
b11 (mm)
932
932
932
932
932
932
932
932
932
4.1
Inclinaison du mât, avant/arrière
a/b (°)
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
4.2
Hauteur du mât baissé
h1 (mm)
2433
2433
2433
2433
2433
2433
-
-
-
4.3
Levée libre
h2 (mm)
150
150
150
150
150
150
150
150
150
4.4
Levée
h3 (mm)
3100
3100
3100
3100
3100
3100
-
-
-
4.5
Hauteur du mât déployé
h4 (mm)
3800
3800
4000
4000
4000
4000
-
-
-
4.7
Hauteur du toit de protection
h6 (mm)
2360
2360
2360
2360
2360
2360
-
-
-
4.8
Hauteur du siège
h7 (mm)
1230
1230
1230
1230
1230
1230
-
-
-
4.12
Hauteur de l’attache
h10 (mm)
0
0
0
0
0
0
-
-
-
4.19
Longueur totale
3712
3722
3867
3722
3867
3867
-
-
-
4.20
Longueur jusqu’à la face avant des fourches
4.21
Largeur totale
4.22
Dimensions des fourches
4.23
Tablier porte-fourches selon DIN 15173, classe A ou B
4.24
Largeur du tablier porte-fourches
4.31
4.32
l1 (mm)
2712
2722
2867
2722
2867
2867
-
-
-
b1/b2 (mm)
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
-
-
-
s/e/l (mm)
50 x 120 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
-
-
-
3A
3A
3A
3A
3A
3A
3A
3A
3A
b3 (mm)
1350
1350
1350
1350
1350
1350
-
-
-
Garde au sol, en charge, mât baissé
m1 (mm)
150
150
150
150
150
150
150
150
150
Garde au sol, au centre du chariot
m2 (mm)
160
160
160
160
160
160
160
160
160
4.33
Largeur d’allée avec palette 1000 x 1200 en travers
Ast (mm)
3947 1)
4102 1)
4247 1)
4102 1)
4247 1)
4247 1)
1850 1)
1859 1)
1859 1)
4.34
Largeur d’allée avec palette 800 x 1200 en long
Ast (mm)
4147 1)
4302 1)
4447 1)
4302 1)
4447 1)
4447 1)
1982 1)
1992 1)
1992 1)
4.35
Rayon de giration
Wa (mm)
2210
2355
2500
2355
2500
2500
-
-
-
Plus petite distance de rotation
b13 (mm)
4.36
Divers
FENWICK-LINDE
l2 (mm)
580
580
580
580
580
580
-
-
-
(km/h)
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
-
-
-
Vitesse de levée, avec/sans charge
(m/s)
0.45 / 0.56
0.42 / 0.56
0.42 / 0.56
0.39 / 0.56
0.39 / 0.56
0.35 / 0.5
-
-
-
Vitesse de descente, avec/sans charge
(m/s)
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
-
-
-
4600 / 4600
4600 / 4600
-
-
-
19000 / 19000
19000 / 19000
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
16.0 / 25.9
16.1 / 26.0
15.4 / 25.9
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
5.1
Vitesse de déplacement, avec/sans charge
5.2
5.3
5.5
Force de traction, avec/sans charge, 60 minutes
(N)
4600 / 4600
4600 / 4600
4600 / 4600
4600 / 4600
5.6
Force de traction maximum, avec/sans charge, 5 minutes
(N)
19000 / 19000
19000 / 19000
19000 / 19000
19000 / 19000
5.7
Rampe, avec/sans charge, 30 minutes
(%)
sur demande
sur demande
sur demande
sur demande
5.8
Rampe maximum, avec/sans charge, 5 minutes
(%)
19.0 / 29.5
17.3 / 27.4
17.5 / 27.7
5.9
Accélération en translation, avec/sans charge
(s)
sur demande
sur demande
5.10
Frein de marche
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
6.1
Moteur de traction, 60 minutes
(kW)
6.2
Moteur de levée, 15 %
(kW)
6.3
Type de batterie selon la norme DIN 43 531/35/36 A, B, C, no
6.4
Tension et capacité (5h) de la batterie
6.5
Poids de la batterie (± 5%)
8.1
Contôle de vitesse
8.2
Pression hydraulique pour équipements
8.3
Débit hydraulique pour équipements
1) Distance de sécurité de 200 mm inclus
(V/Ah)
(kg)
25
25
25
25
25
25
25
25
25
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
80 / 700-775
80 / 700-775
80 / 840
80 / 700-775
80 / 840
80 / 840
-
-
-
1863
1863
2180
1863
2180
2180
-
-
-
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
(bar)
170
170
170
170
170
170
170
170
170
(l/min)
55
55
55
55
55
55
55
55
55
E40/600 H
E40/600 HL
E45/600 H
E45/600 HL
Levée
Mât baissé
Mât levé
Levée libre
h3
h1
h4
h2
3100
2433
3800
150
E50 HL
Données en mm
3700
2733
4400
150
4100
2933
4800
150
4400
3083
5100
150
h3
h1
h4
h2
4675
2360
5375
1660
5515
2660
6215
1960
5000
3383
5700
150
3100
2433
4000
150
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts triplex
Levée
Mât baissé
Mât levé
Free lift
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts standard
6015
3060
7315
2360
4675
2360
5575
1460
5515
2660
6415
1760
6015
3060
7515
2160
3700
2733
4600
150
4100
2933
5000
150
4400
3083
5300
150
5000
3383
5900
150
Diagrammes de capacité
Fiche technique selon VDI 2198
Dimensions
Roues
Poids
Désignation
E35/600 H
1.1
Fabricant
1.2
Type du modèle
1.3
Mode de propulsion : batterie, diesel, essence, gaz
1.4
Conduite : accompagnant, debout, assis, préparation
1.5
Capacité nominale
1.6
Distance au centre de gravité de la charge
1.8
Distance entre le milieu de la roue avant et la charge
x (mm)
537
547
547
547
547
547
537
547
547
1.9
Empattement
y (mm)
1905
1905
2050
1905
2050
2050
1905
1905
1905
2.1
Poids en ordre de fonctionnement
(kg)
7055
7535
7460
7700
7910
7910
sur demande
sur demande
sur demande
Performances
Entraînement
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
E35/600H
E40/600H
E40/600HL
E45/600H
E45/600HL
E50HL
E40L
E45L
FENWICK-LINDE
E50L
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Q (t)
3.5
4.0
4.0
4.5
4.5
5.0
4.0
4.5
5.0
c (mm)
600
600
600
600
600
500
500
500
500
2.2
Charge sur essieu avec charge, avant/arrière
(kg)
9479 / 1076
10363 / 1172
10358 / 1102
11169 / 1031
11153 / 1257
11689 / 1221
sur demande
sur demande
sur demande
2.3
Charge sur essieu sans charge, avant/arrière
(kg)
3890 / 3165
3955 / 3580
4120 / 3340
3960 / 3740
4135 / 3775
4135 / 3775
sur demande
sur demande
sur demande
3.1
Pneus : Bandages, Pneus Pleins, Pneus Gonflables, Polyuréthane
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
3.2
Dimensions de la roue avant
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
3.3
Dimensions de la roue arrière
3.5
Nombre de roues, avant/arrière (x = motrice)
3.6
Voie, avant
b10 (mm)
1149
1149
1149
1149
1149
1149
1149
1149
1149
3.7
Voie, arrière
b11 (mm)
932
932
932
932
932
932
932
932
932
4.1
Inclinaison du mât, avant/arrière
a/b (°)
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
4.2
Hauteur du mât baissé
h1 (mm)
2433
2433
2433
2433
2433
2433
-
-
-
4.3
Levée libre
h2 (mm)
150
150
150
150
150
150
150
150
150
4.4
Levée
h3 (mm)
3100
3100
3100
3100
3100
3100
-
-
-
4.5
Hauteur du mât déployé
h4 (mm)
3800
3800
4000
4000
4000
4000
-
-
-
4.7
Hauteur du toit de protection
h6 (mm)
2360
2360
2360
2360
2360
2360
-
-
-
4.8
Hauteur du siège
h7 (mm)
1230
1230
1230
1230
1230
1230
-
-
-
4.12
Hauteur de l’attache
h10 (mm)
0
0
0
0
0
0
-
-
-
4.19
Longueur totale
3712
3722
3867
3722
3867
3867
-
-
-
4.20
Longueur jusqu’à la face avant des fourches
4.21
Largeur totale
4.22
Dimensions des fourches
4.23
Tablier porte-fourches selon DIN 15173, classe A ou B
4.24
Largeur du tablier porte-fourches
4.31
4.32
l1 (mm)
2712
2722
2867
2722
2867
2867
-
-
-
b1/b2 (mm)
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
-
-
-
s/e/l (mm)
50 x 120 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
-
-
-
3A
3A
3A
3A
3A
3A
3A
3A
3A
b3 (mm)
1350
1350
1350
1350
1350
1350
-
-
-
Garde au sol, en charge, mât baissé
m1 (mm)
150
150
150
150
150
150
150
150
150
Garde au sol, au centre du chariot
m2 (mm)
160
160
160
160
160
160
160
160
160
4.33
Largeur d’allée avec palette 1000 x 1200 en travers
Ast (mm)
3947 1)
4102 1)
4247 1)
4102 1)
4247 1)
4247 1)
1850 1)
1859 1)
1859 1)
4.34
Largeur d’allée avec palette 800 x 1200 en long
Ast (mm)
4147 1)
4302 1)
4447 1)
4302 1)
4447 1)
4447 1)
1982 1)
1992 1)
1992 1)
4.35
Rayon de giration
Wa (mm)
2210
2355
2500
2355
2500
2500
-
-
-
Plus petite distance de rotation
b13 (mm)
4.36
Divers
FENWICK-LINDE
l2 (mm)
580
580
580
580
580
580
-
-
-
(km/h)
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
-
-
-
Vitesse de levée, avec/sans charge
(m/s)
0.45 / 0.56
0.42 / 0.56
0.42 / 0.56
0.39 / 0.56
0.39 / 0.56
0.35 / 0.5
-
-
-
Vitesse de descente, avec/sans charge
(m/s)
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
-
-
-
4600 / 4600
4600 / 4600
-
-
-
19000 / 19000
19000 / 19000
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
16.0 / 25.9
16.1 / 26.0
15.4 / 25.9
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
5.1
Vitesse de déplacement, avec/sans charge
5.2
5.3
5.5
Force de traction, avec/sans charge, 60 minutes
(N)
4600 / 4600
4600 / 4600
4600 / 4600
4600 / 4600
5.6
Force de traction maximum, avec/sans charge, 5 minutes
(N)
19000 / 19000
19000 / 19000
19000 / 19000
19000 / 19000
5.7
Rampe, avec/sans charge, 30 minutes
(%)
sur demande
sur demande
sur demande
sur demande
5.8
Rampe maximum, avec/sans charge, 5 minutes
(%)
19.0 / 29.5
17.3 / 27.4
17.5 / 27.7
5.9
Accélération en translation, avec/sans charge
(s)
sur demande
sur demande
5.10
Frein de marche
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
6.1
Moteur de traction, 60 minutes
(kW)
6.2
Moteur de levée, 15 %
(kW)
6.3
Type de batterie selon la norme DIN 43 531/35/36 A, B, C, no
6.4
Tension et capacité (5h) de la batterie
6.5
Poids de la batterie (± 5%)
8.1
Contôle de vitesse
8.2
Pression hydraulique pour équipements
8.3
Débit hydraulique pour équipements
1) Distance de sécurité de 200 mm inclus
(V/Ah)
(kg)
25
25
25
25
25
25
25
25
25
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
80 / 700-775
80 / 700-775
80 / 840
80 / 700-775
80 / 840
80 / 840
-
-
-
1863
1863
2180
1863
2180
2180
-
-
-
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
(bar)
170
170
170
170
170
170
170
170
170
(l/min)
55
55
55
55
55
55
55
55
55
E40/600 H
E40/600 HL
E45/600 H
E45/600 HL
Levée
Mât baissé
Mât levé
Levée libre
h3
h1
h4
h2
3100
2433
3800
150
E50 HL
Données en mm
3700
2733
4400
150
4100
2933
4800
150
4400
3083
5100
150
h3
h1
h4
h2
4675
2360
5375
1660
5515
2660
6215
1960
5000
3383
5700
150
3100
2433
4000
150
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts triplex
Levée
Mât baissé
Mât levé
Free lift
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts standard
6015
3060
7315
2360
4675
2360
5575
1460
5515
2660
6415
1760
6015
3060
7515
2160
3700
2733
4600
150
4100
2933
5000
150
4400
3083
5300
150
5000
3383
5900
150
Diagrammes de capacité
Fiche technique selon VDI 2198
Dimensions
Roues
Poids
Désignation
E35/600 H
1.1
Fabricant
1.2
Type du modèle
1.3
Mode de propulsion : batterie, diesel, essence, gaz
1.4
Conduite : accompagnant, debout, assis, préparation
1.5
Capacité nominale
1.6
Distance au centre de gravité de la charge
1.8
Distance entre le milieu de la roue avant et la charge
x (mm)
537
547
547
547
547
547
537
547
547
1.9
Empattement
y (mm)
1905
1905
2050
1905
2050
2050
1905
1905
1905
2.1
Poids en ordre de fonctionnement
(kg)
7055
7535
7460
7700
7910
7910
sur demande
sur demande
sur demande
Performances
Entraînement
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
E35/600H
E40/600H
E40/600HL
E45/600H
E45/600HL
E50HL
E40L
E45L
FENWICK-LINDE
E50L
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Q (t)
3.5
4.0
4.0
4.5
4.5
5.0
4.0
4.5
5.0
c (mm)
600
600
600
600
600
500
500
500
500
2.2
Charge sur essieu avec charge, avant/arrière
(kg)
9479 / 1076
10363 / 1172
10358 / 1102
11169 / 1031
11153 / 1257
11689 / 1221
sur demande
sur demande
sur demande
2.3
Charge sur essieu sans charge, avant/arrière
(kg)
3890 / 3165
3955 / 3580
4120 / 3340
3960 / 3740
4135 / 3775
4135 / 3775
sur demande
sur demande
sur demande
3.1
Pneus : Bandages, Pneus Pleins, Pneus Gonflables, Polyuréthane
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
3.2
Dimensions de la roue avant
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
3.3
Dimensions de la roue arrière
3.5
Nombre de roues, avant/arrière (x = motrice)
3.6
Voie, avant
b10 (mm)
1149
1149
1149
1149
1149
1149
1149
1149
1149
3.7
Voie, arrière
b11 (mm)
932
932
932
932
932
932
932
932
932
4.1
Inclinaison du mât, avant/arrière
a/b (°)
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
4.2
Hauteur du mât baissé
h1 (mm)
2433
2433
2433
2433
2433
2433
-
-
-
4.3
Levée libre
h2 (mm)
150
150
150
150
150
150
150
150
150
4.4
Levée
h3 (mm)
3100
3100
3100
3100
3100
3100
-
-
-
4.5
Hauteur du mât déployé
h4 (mm)
3800
3800
4000
4000
4000
4000
-
-
-
4.7
Hauteur du toit de protection
h6 (mm)
2360
2360
2360
2360
2360
2360
-
-
-
4.8
Hauteur du siège
h7 (mm)
1230
1230
1230
1230
1230
1230
-
-
-
4.12
Hauteur de l’attache
h10 (mm)
0
0
0
0
0
0
-
-
-
4.19
Longueur totale
3712
3722
3867
3722
3867
3867
-
-
-
4.20
Longueur jusqu’à la face avant des fourches
4.21
Largeur totale
4.22
Dimensions des fourches
4.23
Tablier porte-fourches selon DIN 15173, classe A ou B
4.24
Largeur du tablier porte-fourches
4.31
4.32
l1 (mm)
2712
2722
2867
2722
2867
2867
-
-
-
b1/b2 (mm)
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
-
-
-
s/e/l (mm)
50 x 120 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
-
-
-
3A
3A
3A
3A
3A
3A
3A
3A
3A
b3 (mm)
1350
1350
1350
1350
1350
1350
-
-
-
Garde au sol, en charge, mât baissé
m1 (mm)
150
150
150
150
150
150
150
150
150
Garde au sol, au centre du chariot
m2 (mm)
160
160
160
160
160
160
160
160
160
4.33
Largeur d’allée avec palette 1000 x 1200 en travers
Ast (mm)
3947 1)
4102 1)
4247 1)
4102 1)
4247 1)
4247 1)
1850 1)
1859 1)
1859 1)
4.34
Largeur d’allée avec palette 800 x 1200 en long
Ast (mm)
4147 1)
4302 1)
4447 1)
4302 1)
4447 1)
4447 1)
1982 1)
1992 1)
1992 1)
4.35
Rayon de giration
Wa (mm)
2210
2355
2500
2355
2500
2500
-
-
-
Plus petite distance de rotation
b13 (mm)
4.36
Divers
FENWICK-LINDE
l2 (mm)
580
580
580
580
580
580
-
-
-
(km/h)
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
-
-
-
Vitesse de levée, avec/sans charge
(m/s)
0.45 / 0.56
0.42 / 0.56
0.42 / 0.56
0.39 / 0.56
0.39 / 0.56
0.35 / 0.5
-
-
-
Vitesse de descente, avec/sans charge
(m/s)
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
-
-
-
4600 / 4600
4600 / 4600
-
-
-
19000 / 19000
19000 / 19000
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
16.0 / 25.9
16.1 / 26.0
15.4 / 25.9
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
5.1
Vitesse de déplacement, avec/sans charge
5.2
5.3
5.5
Force de traction, avec/sans charge, 60 minutes
(N)
4600 / 4600
4600 / 4600
4600 / 4600
4600 / 4600
5.6
Force de traction maximum, avec/sans charge, 5 minutes
(N)
19000 / 19000
19000 / 19000
19000 / 19000
19000 / 19000
5.7
Rampe, avec/sans charge, 30 minutes
(%)
sur demande
sur demande
sur demande
sur demande
5.8
Rampe maximum, avec/sans charge, 5 minutes
(%)
19.0 / 29.5
17.3 / 27.4
17.5 / 27.7
5.9
Accélération en translation, avec/sans charge
(s)
sur demande
sur demande
5.10
Frein de marche
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
6.1
Moteur de traction, 60 minutes
(kW)
6.2
Moteur de levée, 15 %
(kW)
6.3
Type de batterie selon la norme DIN 43 531/35/36 A, B, C, no
6.4
Tension et capacité (5h) de la batterie
6.5
Poids de la batterie (± 5%)
8.1
Contôle de vitesse
8.2
Pression hydraulique pour équipements
8.3
Débit hydraulique pour équipements
1) Distance de sécurité de 200 mm inclus
(V/Ah)
(kg)
25
25
25
25
25
25
25
25
25
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
80 / 700-775
80 / 700-775
80 / 840
80 / 700-775
80 / 840
80 / 840
-
-
-
1863
1863
2180
1863
2180
2180
-
-
-
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
(bar)
170
170
170
170
170
170
170
170
170
(l/min)
55
55
55
55
55
55
55
55
55
E40/600 H
E40/600 HL
E45/600 H
E45/600 HL
Levée
Mât baissé
Mât levé
Levée libre
h3
h1
h4
h2
3100
2433
3800
150
E50 HL
Données en mm
3700
2733
4400
150
4100
2933
4800
150
4400
3083
5100
150
h3
h1
h4
h2
4675
2360
5375
1660
5515
2660
6215
1960
5000
3383
5700
150
3100
2433
4000
150
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts triplex
Levée
Mât baissé
Mât levé
Free lift
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts standard
6015
3060
7315
2360
4675
2360
5575
1460
5515
2660
6415
1760
6015
3060
7515
2160
3700
2733
4600
150
4100
2933
5000
150
4400
3083
5300
150
5000
3383
5900
150
Diagrammes de capacité
Fiche technique selon VDI 2198
Dimensions
Roues
Poids
Désignation
E35/600 H
1.1
Fabricant
1.2
Type du modèle
1.3
Mode de propulsion : batterie, diesel, essence, gaz
1.4
Conduite : accompagnant, debout, assis, préparation
1.5
Capacité nominale
1.6
Distance au centre de gravité de la charge
1.8
Distance entre le milieu de la roue avant et la charge
x (mm)
537
547
547
547
547
547
537
547
547
1.9
Empattement
y (mm)
1905
1905
2050
1905
2050
2050
1905
1905
1905
2.1
Poids en ordre de fonctionnement
(kg)
7055
7535
7460
7700
7910
7910
sur demande
sur demande
sur demande
Performances
Entraînement
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
FENWICK-LINDE
E35/600H
E40/600H
E40/600HL
E45/600H
E45/600HL
E50HL
E40L
E45L
FENWICK-LINDE
E50L
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Batterie
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Assis
Q (t)
3.5
4.0
4.0
4.5
4.5
5.0
4.0
4.5
5.0
c (mm)
600
600
600
600
600
500
500
500
500
2.2
Charge sur essieu avec charge, avant/arrière
(kg)
9479 / 1076
10363 / 1172
10358 / 1102
11169 / 1031
11153 / 1257
11689 / 1221
sur demande
sur demande
sur demande
2.3
Charge sur essieu sans charge, avant/arrière
(kg)
3890 / 3165
3955 / 3580
4120 / 3340
3960 / 3740
4135 / 3775
4135 / 3775
sur demande
sur demande
sur demande
3.1
Pneus : Bandages, Pneus Pleins, Pneus Gonflables, Polyuréthane
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
PPS
3.2
Dimensions de la roue avant
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
28x12.5-15-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
23x9-10-SC15
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
2x / 2
3.3
Dimensions de la roue arrière
3.5
Nombre de roues, avant/arrière (x = motrice)
3.6
Voie, avant
b10 (mm)
1149
1149
1149
1149
1149
1149
1149
1149
1149
3.7
Voie, arrière
b11 (mm)
932
932
932
932
932
932
932
932
932
4.1
Inclinaison du mât, avant/arrière
a/b (°)
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
5.0 / 9.5
4.2
Hauteur du mât baissé
h1 (mm)
2433
2433
2433
2433
2433
2433
-
-
-
4.3
Levée libre
h2 (mm)
150
150
150
150
150
150
150
150
150
4.4
Levée
h3 (mm)
3100
3100
3100
3100
3100
3100
-
-
-
4.5
Hauteur du mât déployé
h4 (mm)
3800
3800
4000
4000
4000
4000
-
-
-
4.7
Hauteur du toit de protection
h6 (mm)
2360
2360
2360
2360
2360
2360
-
-
-
4.8
Hauteur du siège
h7 (mm)
1230
1230
1230
1230
1230
1230
-
-
-
4.12
Hauteur de l’attache
h10 (mm)
0
0
0
0
0
0
-
-
-
4.19
Longueur totale
3712
3722
3867
3722
3867
3867
-
-
-
4.20
Longueur jusqu’à la face avant des fourches
4.21
Largeur totale
4.22
Dimensions des fourches
4.23
Tablier porte-fourches selon DIN 15173, classe A ou B
4.24
Largeur du tablier porte-fourches
4.31
4.32
l1 (mm)
2712
2722
2867
2722
2867
2867
-
-
-
b1/b2 (mm)
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
1440 / 1278
-
-
-
s/e/l (mm)
50 x 120 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
60 x 130 x 1000
-
-
-
3A
3A
3A
3A
3A
3A
3A
3A
3A
b3 (mm)
1350
1350
1350
1350
1350
1350
-
-
-
Garde au sol, en charge, mât baissé
m1 (mm)
150
150
150
150
150
150
150
150
150
Garde au sol, au centre du chariot
m2 (mm)
160
160
160
160
160
160
160
160
160
4.33
Largeur d’allée avec palette 1000 x 1200 en travers
Ast (mm)
3947 1)
4102 1)
4247 1)
4102 1)
4247 1)
4247 1)
1850 1)
1859 1)
1859 1)
4.34
Largeur d’allée avec palette 800 x 1200 en long
Ast (mm)
4147 1)
4302 1)
4447 1)
4302 1)
4447 1)
4447 1)
1982 1)
1992 1)
1992 1)
4.35
Rayon de giration
Wa (mm)
2210
2355
2500
2355
2500
2500
-
-
-
Plus petite distance de rotation
b13 (mm)
4.36
Divers
FENWICK-LINDE
l2 (mm)
580
580
580
580
580
580
-
-
-
(km/h)
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
20 / 20
-
-
-
Vitesse de levée, avec/sans charge
(m/s)
0.45 / 0.56
0.42 / 0.56
0.42 / 0.56
0.39 / 0.56
0.39 / 0.56
0.35 / 0.5
-
-
-
Vitesse de descente, avec/sans charge
(m/s)
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
0.55 / 0.55
-
-
-
4600 / 4600
4600 / 4600
-
-
-
19000 / 19000
19000 / 19000
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
16.0 / 25.9
16.1 / 26.0
15.4 / 25.9
-
-
-
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
2x 11.9
5.1
Vitesse de déplacement, avec/sans charge
5.2
5.3
5.5
Force de traction, avec/sans charge, 60 minutes
(N)
4600 / 4600
4600 / 4600
4600 / 4600
4600 / 4600
5.6
Force de traction maximum, avec/sans charge, 5 minutes
(N)
19000 / 19000
19000 / 19000
19000 / 19000
19000 / 19000
5.7
Rampe, avec/sans charge, 30 minutes
(%)
sur demande
sur demande
sur demande
sur demande
5.8
Rampe maximum, avec/sans charge, 5 minutes
(%)
19.0 / 29.5
17.3 / 27.4
17.5 / 27.7
5.9
Accélération en translation, avec/sans charge
(s)
sur demande
sur demande
5.10
Frein de marche
hydr./méca.
hydr./méca.
2x 11.9
2x 11.9
6.1
Moteur de traction, 60 minutes
(kW)
6.2
Moteur de levée, 15 %
(kW)
6.3
Type de batterie selon la norme DIN 43 531/35/36 A, B, C, no
6.4
Tension et capacité (5h) de la batterie
6.5
Poids de la batterie (± 5%)
8.1
Contôle de vitesse
8.2
Pression hydraulique pour équipements
8.3
Débit hydraulique pour équipements
1) Distance de sécurité de 200 mm inclus
(V/Ah)
(kg)
25
25
25
25
25
25
25
25
25
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
43 536 / A
80 / 700-775
80 / 700-775
80 / 840
80 / 700-775
80 / 840
80 / 840
-
-
-
1863
1863
2180
1863
2180
2180
-
-
-
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
Electronique/Proportionnel
(bar)
170
170
170
170
170
170
170
170
170
(l/min)
55
55
55
55
55
55
55
55
55
E40/600 H
E40/600 HL
E45/600 H
E45/600 HL
Levée
Mât baissé
Mât levé
Levée libre
h3
h1
h4
h2
3100
2433
3800
150
E50 HL
Données en mm
3700
2733
4400
150
4100
2933
4800
150
4400
3083
5100
150
h3
h1
h4
h2
4675
2360
5375
1660
5515
2660
6215
1960
5000
3383
5700
150
3100
2433
4000
150
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts triplex
Levée
Mât baissé
Mât levé
Free lift
E40/600HL
E45/600H
E45/600HL
E50HL
E35/600H
E40/600H
Mâts standard
6015
3060
7315
2360
4675
2360
5575
1460
5515
2660
6415
1760
6015
3060
7515
2160
3700
2733
4600
150
4100
2933
5000
150
4400
3083
5300
150
5000
3383
5900
150
Caractéristiques
Essieu de traction bi-moteur
3 2 moteurs de traction à technologie
asynchrone (AC) haute performance
3 Gestion indépendante de la vitesse
des moteurs en virage
3 Excellente traction même sur sol
glissant
Poste de conduite Fenwick
3 Poste ergonomique pour un travail
efficace et sans effort
3 Plancher largement dimensionné pour
les jambes de l’opérateur
3 Accoudoir large, ergonomique et
réglable en un clin d’œil
3 Siège à grande course d’amortissement
3 Poste isolé du sol et du mât par les
8 silent-blocs, absorbeurs de chocs
Mât à vision panoramique
3 Vérins d’inclinaison sur le toit pour un
contrôle précis des mouvements de la
charge
3 Excellente visibilité sur la charge
et son environnement à travers les
montants étroits du mât
3 Capacité nominale conservée à grande
hauteur
3 Capacité résiduelle importante
3 Excellente stabilité de la charge
Gestion de l’énergie
3 Faible consommation
3 Eco-mode : pour une consommation
adaptée à vos applications
3 Indication du temps batterie restant
(en heures et minutes)
3 Accès à la prise batterie par l‘arrière
du chariot grâce au système de
ventilation intégré permettant
d’évacuer les émissions d’hydrogène
3 Différentes solutions de changement
de batterie, verticales ou latérales
3 Chargeur HF intégré
Linde Lansing Fordertechnique AG
Hauptsitz / Si€ge principal
Alte Dubendorfstrasse 20
CH- 8305 Dietlikon
Linde Lansing Manutention SA
Centre Linde zi Bipole
Rue des Petits Champs 15
CH - 1400 Yverdon-les-Bains
T•l : 0848 300 900
Fax : 044 835 23 05
T•l : 024 426 03 20
Fax :024 426 03 22
www.linde-lansing.ch / [email protected]
- 1101/52 - Produit imprimé sur papier certifié PEFC/10-31-1755
Leviers proportionnels DUO®
3 Contrôle sûr et précis des mouvements
au millimètre près
3 Gestion du bout des doigts et sans
effort de toutes les fonctions du mât
3 Leviers intégrés à l’accoudoir
BE013 - 01/11 -
Commande de traction mono-pédale
3 Avance proportionnelle à
l’enfoncement de la pédale
3 Freinage automatique au relâché de
la pédale
3 Inversion progressive du sens de
marche
Illustrations, caractéristiques et données techniques non contractuelles, sous réserve de modifications ou améliorations du constructeur.
Direction hydrostatique bi-tourelles
3 Direction hydrostatique souple et
sans effort
3 Volant ergonomique et compact
3 Excellente manœuvrabilité
3 Stabilité optimale
Essieu moteur compact
3 Freins multi-disques à bain d’huile
3 Composants électriques logés à l’intérieur
d’une seule unité étanche
3 Aucune perte d’énergie : rendement
énergétique optimal
3 Frein de parc automatique au relâché de la
pédale d’accélération
