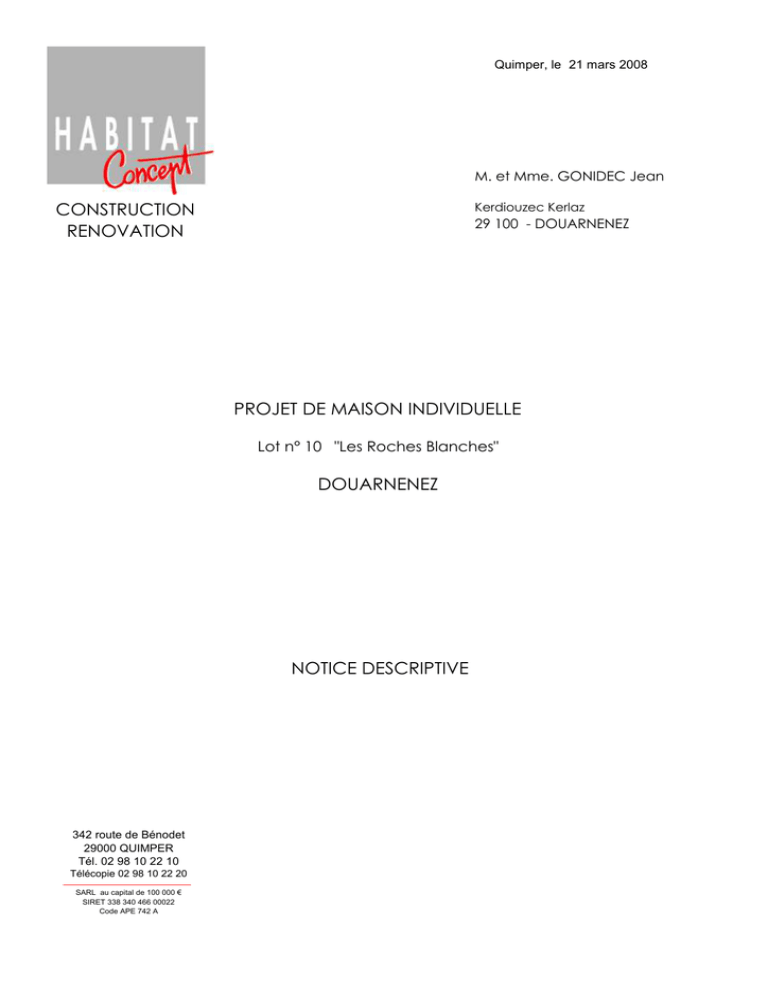

Quimper, le 21 mars 2008
M. et Mme. GONIDEC Jean
Kerdiouzec Kerlaz
CONSTRUCTION
RENOVATION
29 100 - DOUARNENEZ
PROJET DE MAISON INDIVIDUELLE
Lot n° 10 "Les Roches Blanches"
DOUARNENEZ
NOTICE DESCRIPTIVE
342 route de Bénodet
29000 QUIMPER
Tél. 02 98 10 22 10
Télécopie 02 98 10 22 20
SARL au capital de 100 000 €
SIRET 338 340 466 00022
Code APE 742 A
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
01
TERRASSEMENT
01.1
Le terrassement est prévu en terrain ordinaire de classe A ou
B, explorable mécaniquement. En cas de présence de roche
(terrain de classe C ou D), les travaux seront effectués en
régie.
X
01.2
Les travaux éventuels de préparation du terrain (abattage
d'arbres, nettoyage, enlèvement de gravois) seront effectués
en régie.
Tous obstacles rencontrés au cours du terrassement tels que
canalisations, eau de ruissellement ou souterraine… feront
l'objet de suppléments facturés en régie.
X
01.3
Décapage de la terre végétale sur une épaisseur moyenne
de 30cm. à l'emplacement de la construction, avec une
bande de 1.00m. au pourtour, et mise en dépôt des terres sur
le terrain.
(y-compris accès, sur la base de 25.00m, et aire de
stationnement de 30.00m²)
X
01.4
Fouilles en pleine masse sur l'emprise de la construction, et
mise en dépot des terres sur le terrain.
X
01.5
Fouilles en rigoles pour semelles de fondation, et mise en
dépôt des terres dans l'enceinte de la propriété.
(rez de jardin)
X
01.6
Remblaiement au pourtour de la construction, y-compris
régalage de la terre végétale.
X
01.7
Nettoyage des abords du chantier après remblaiement, et
évacuation des gravois.
X
01.8
Chargement et évacuation des terres excédentaires.
X
01.9
Réseau souterrain d'alimentations comprenant:
- terrassement
- fourreaux aiguillés (électricité: Ø 90 type TPC, téléphone: Ø
50 type TPC, eau: type Socarex)
- grillage de signalisation normalisé
- remblaiement.
(sur la base de 25.00m.)
X
01.10
Empierrement de l'accès en concassé compacté, calibre 0/80
et 0/40, épaisseur 20cm.
(sur la base de 170.00 m²)
X
01.11
Couche de finition en calibre 0/20 compacté, épaisseur
moyenne 10cm.
X
HABITAT CONCEPT
QUIMPER
Ouvrages Montant TTC
non
des ouvrages
compris non compris
Page 1
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
02
ASSAINISSEMENT
02.1
RESEAU EAUX PLUVIALES
y-compris terrassement (fouilles et remblaiement)
X
02.2
Puisard en éléments préfabriqués en béton, avec blocage en
moellons de 8 m3.
X
02.3
Regard préfabriqué en béton, 30x30, au pied de descente
d'eaux pluviales.
X
02.4
Canalisations en PVC Ø 100 mm, y-compris coudes,
raccords, et réglage de la pente.
X
02.5
RESEAU EAUX USEES - EAUX VANNES
y-compris terrassement (fouilles et remblaiement)
X
02.6
Bac dégraisseur de 250 litres en béton.
X
02.7
Canalisations en PVC Ø 100 mm, y-compris coudes,
raccords, et réglage de la pente.
(sur la base de 15.00m.)
X
02.8
Raccordement au réseau de tout à l'égout, y-compris siphon
disconnecteur et toutes sujétions.
X
02.9
DIVERS
X
02.10
Protection de grille de ventilation en éléments PVC ou béton
moulé.
X
02.11
Travaux de terrassement pour puits canadien, y-compris
remblaiement.
X
03
GROS OEUVRE
03.1
Béton de propreté dosé à 250 kg/m3, ép. 0.05, sous semelles
de fondation.
X
03.2
Semelles de fondation en béton armé dosé à 350 kg/m3,
section 50x20, y-compris armatures.
X
03.3
Arase étanche avec feutre bitumé sur l'ensemble des murs
de soubassement.
X
03.4
Maçonnerie d'agglomérés alvéolés de 0.20 ép. hourdés au
mortier de ciment:
- murs extéreiurs et refends du rez de jardin
- soubassements du vide sanitaire
X
03.5
Sujétions d'exécution de mur cintré.
X
03.6
Réservations et fourreaux pour ventilation de cave et vide
sanitaire, et canalisations de la pompe à chaleur.
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 2
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
03.7
Chainages verticaux en béton armé coulé en éléments
spéciaux.
X
03.8
Pose des coffres-tunnels de volets roulants fournis au Lot
Menuiserie Extérieure.
X
03.9
Linteaux en béton armé dosé à 350 kg/m3, y-compris
coffrage et armatures.
X
03.10
Entourage d'œil-de-boeuf Ø 80 en béton armé dosé à 350
kg/m3, y-compris coffrage et armatures.
X
03.11
Arase en béton armé, section 0.20 x 0.10, y-compris coffrage
et armatures.
sur muret
X
03.12
Dallage sur terre plein comprenant:
- empierrement en concassé, ép. 0.20, avec couche de sable
de finition
- film polyane de 150 microns
- forme en béton dosé à 400 kg/m3, ép. 0.12, armée d'un
treillis soudé
(cave)
X
03.13
Dallage isolé sur terre plein comprenant:
- empierrement en concassé, ép. 0.20, avec couche de sable
de finition
- film polyane de 150 microns
- polystyrène type Isoleader, classe SC1a1CH, ép. 62 mm
(R= 2.00), avec remontée périphérique
- forme en béton dosé à 400 kg/m3, ép. 0.12, armée d'un
treillis soudé
(rez de jardin sauf cave)
X
03.14
Empierrement complémentaire en concassé calibre 0/40,
pour dallage.
X
03.15
Réservations et fourreaux pour pénétration des réseaux (eau,
électricité, téléphone), jusqu'à l'emplacement du tableau
d'alimentation électrique.
X
03.16
Canalisation en PVC Ø 100 mm. pour eaux usées, passée
sous dallage.
X
03.17
Poteaux et poutres en béton armé dosé à 350 kg/m3, section
20 x 20, y-compris coffrage et armatures.
X
03.18
Plancher béton semi-préfabriqué type 20 + 4, comprenant:
- poutrelles précontraintes et hourdis béton
- dalle de compression en béton dosé à 350 kg/m3 armée
d'un treillis soudé
- chaînage en béton armé avec planelles en rives et
armatures complémentaires
(sur l'ensemble rez de jardin )
X
03.19
Majoration pour rupteurs thermiques en rives de plancher.
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 3
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
03.20
Redressement au mortier de ciment hydrofugé en retour de
tableaux de baies.
X
03.21
Seuil en béton coffré, y-compris glacis, rejingot, et nez tiré au
fer.
X
03.22
Appui non débordant en béton coffré, y-compris glacis,
rejingot, et nez tiré au fer.
X
03.23
Enduit traditionnel en 2 couches, finition talochée, sur
maçonneries enterrées (jusqu'aux fondations).
pour recevoir l'étanchéité verticale
X
03.24
Enduit étanche type 'Promass' sur maçonneries enterrées
(jusqu'aux fondations).
X
03.25
Confection d'un socle 120 x 50 en béton coffré sur remblai
compacté pour compresseur de la pompe à chaleur.
X
04
ENDUITS
04.1
Enduit teinté monocouche d'imperméabilisation et de
décoration des façades type 'weber.pral F' de Ets. Weber &
Broutin (ou techniquement équivalent), ton clair, application
par projection mécanique, finition grattée.
X
04.2
Grille de ventilation 15x15 en PVC, avec moustiquaire, posée
au nu de l'enduit.
(ventilations de cave)
X
04.3
Glacis sur arase de maçonnerie en béton coffré, largeur
jusqu'à 0.20.
X
05
CHARPENTE
05.1
Charpente réalisée en Sapin du Nord brut de sciage,
traité fongicide et insecticide.
0501
HABITATION-GARAGE
0501.1
Ensemble poteaux-poutres en lamellé-collé pour structure de
l'étage.
X
0501.2
Ossature verticale section 150/50 rabotée 1 face comprenant
lisses, montants et étresillons.
X
0501.3
Panneaux de contreventement .
X
0501.4
Fermes cintrées en lamellé-collé.
X
0501.5
Pannes de toiture, section 200/75.
X
0501.6
Chevrons cintrés.
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
X
Page 4
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
0501.7
Façon de rive débordante y-compris calage, planche de rive
cintrée, et sous-face en lambris de PVC blanc..
X
0501.8
Volige en Pin du pays, épaisseur 18mm, sur l'ensemble de la
couverture.
X
0501.9
Volige en Pin du pays, épaisseur 38mm, en bande de largeur
0.20 à l'égout.
X
0501.10
Cache-moineaux en lambris de PVC blanc, y-compris
ossature.
(y-compris en sous-face du balcon)
X
0501.11
Poteaux en bois exotique (Iroko ou équivalent), section
150/150, raboté 4 faces.
(garage)
X
0501.12
Pied de poteau en acier galvanisé pour fixation au dé béton.
X
0501.13
Poutre cintrée
(garage)
X
0501.14
Solivage de section 200/75, entr'axe 0.60 env, y-compris
étrésillons, pour support d'étanchéité.
X
0501.15
Solivage de section 200/75, entr'axe 1.50 env, y-compris
étrésillons, pour support de bac acier.
Raboté 4 faces
(garage)
X
0501.16
Sujétion de cheneau entre garage et ossature bois coté
cuisine, longueur 2.40 ml
X
0501.17
Support d'étanchéité en panneaux qualité CTB-H, épaisseur
22 mm., .
X
0501.18
Bardage CANEXEL, y-compris calage et écran pare-pluie.
Pose horizontale
Profil REDGWOOD coloris gris et grille anti-rongeur
X
0501.19
Sujétions d'habillage en tableaux de baies.
X
0501.20
Sujétions d'habillage avec profils d'angle.
X
0501.21
Calage de section 100/38 pour support d'isolation et de
plafonds cintrés.
X
0501.22
Solivage apparent en charpente de qualité choisie, dection
200/75 rabotée sur 4 faces.
X
0501.23
Plancher massif en Sapin du Nord, lames 90 x 21 mm.
rainées en bout, avec chanfrein en sous-face.
(bureau)
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 5
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
0501.24
Solivage apparent en charpente de qualité choisie, dection
200/75 rabotée sur 4 faces.
chaque coté du bureau sur 0.95
X
0501.25
Plancher massif en Sapin du Nord, lames 90 x 21 mm.
rainées en bout, avec chanfrein en sous-face.
chaque coté du bureau sur 0.95
X
0502
TERRASSE
0502.1
Ensemble de la terrasse comprenant solivage et plancher en
IPE
06
COUVERTURE
0601
COUVERTURE ZINC
0601.1
Couverture à joints debouts en zinc type Quartz, y-compris
écran sous-toiture type Delta VMZ et toutes sujétions.
X
0601.2
Bavette en zinc 'Quartz' à l'égout.
X
0601.3
Gouttière de section carrée en zinc prépatiné type 'Quartz', ycompris talons.
X
0601.4
Descente d'eaux pluviales en zinc prépatiné type 'Quartz', Ø
80, y-compris coudes.
X
0601.5
Rive cintrée en zinc 'Quartz' avec ourlet.
X
0601.6
Chatière en zinc 'Quartz' pour ventilation de combles.
X
0601.7
Sortie de ventilation Ø 100 type Nicoll (pour chute E.U.).
X
0601.8
Fourniture et pose d'un tuyau en zinc Quartz pour passage
d'un conduit de cheminée.
X
0602
COUVERTURE BAC ACIER
0602.1
Couverture en bac acier cintré
(garage)
X
0602.2
Sujétion de cheneau sur 2.40ml coté cuisine
X
0602.3
Gouttière 1/2 ronde en zinc prépatiné type 'Quartz', ycompris talons.
X
0602.4
Descente d'eaux pluviales en zinc prépatiné type 'Quartz', Ø
80, y-compris coudes.
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
X
Page 6
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
07
ETANCHEITE
0701
TERRASSE NON ACCESIBLE
0701.1
Etanchéité PVC sur terrasse non accessible comprenant:
- 1 chape 50TV clouée
- isolation en mousse de polyuréthane de 80mm
- 1 membrane PVC ton ardoise, fixation mécanique
X
0701.2
Relevés d'étanchéité en membrane PVC ton gris ardoise.
X
0701.3
Sortie de ventilation de chute en toit-terrasse.
X
0701.4
Sortie de VMC en toit-terrasse.
X
0701.5
Naissance pour eaux pluviales en PVC, avec traversée
d'acrotère.
X
0701.6
Boîte à eau en zinc 'Quartz', fixation chevillée.
X
0701.7
Tuyau de descente d' eaux pluviales en zinc 'Quartz' Ø 80.
X
0701.8
Capotage d'acrotère en zinc 'Quartz', avec larmier.
X
0702
ETANCHEITE VERTICALE
0702.1
Etanchéité verticale sur parois enterrées comprenant:
- 1 enduit d'imprégnation à froid
- 1 chape bitume élastomère
- 1 écran de protection et drainage type Delta MS
X
0702.2
Bande-solin en aluminium, fixation chevillée, avec joint
d'étanchéité.
X
08
MENUISERIE EXTERIEURE - FERMETURES
08.1
Porte d'entrée isolante mixte aluminium (ton noitr) et Chêne,
dimensions 212 x 205 comprenant:
- dormant avec tapées d'isolation de 120 mm.
- seuil aluminium, et joint d'étanchéité
- fixe et semi-fixe 61 x 205, 2 traverses, vitrage isolant 1 face
feuilletée 44.2
- vantail 90 x 205 en Chêne naturel (panneau isolant à frise
horizontale
- serrure 3 points et ensemble ton inox
X
08.2
Porte de service pleine, 80 x 205 en PVC blanc, à frise
verticale:
- dormant de 56 mm (sans tapée)
- seuil aluminium, et joint périphérique
- serrure 3 points et ensemble laqué blanc
(cellier)
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 7
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
08.3
Porte de service pleine 160 x 205 en PVC blanc, 2 vantaux à
frise verticale:
- dormant de 56 mm (sans tapée)
- seuil aluminium, et joint périphérique
- serrure 3 points et ensemble laqué blanc
(cave)
X
08.4
Volets roulants en PVC blanc incorporés en caisson-tunnel
isolé:
- tablier à lames PVC avec ajouration partielle
- coulisses et lame finale en aluminium laqué (13 tons RAL
au choix)
- sous-face en PVC blanc
- manoeuvre électrique individuelle
- verrouillage automatique
X
08.5
- 100 x 120 ht
(chambre 4)
X
08.6
- 200 x 205 ht
(chambres 2, 3 et 5)
X
08.7
Volets roulants dito, mais sans coffre-tunnel (coffre isolé au
Lot Menuiserie Intérieure).
X
08.8
- 90 x 205 ht
(chambre 1)
X
08.9
- 200 x 105 ht
(chambre 1)
X
09
MENUISERIE EXTERIEURE ALUMINIUM
09.1
Menuiserie extérieure en aluminium laqué couleur,
15 tons au choix dans la gamme de base du fabricant, avec
rupture de pont thermique, tapées d'isolation de 155mm.,
double joint d'étanchéité périphérique, vitrage isolant à très
faible émissivité (intercalaire W-E, remplissage gaz)
X
09.2
Chassis "œil de bœuf" Ø 80, basculant, vitrage feuilleté 44,2
.
(salle de bains)
X
09.3
Chassis 100 x 120 ht., 1 vantail oscillo-battant.
(chambre 4)
X
09.4
Porte-croisée 200 x 205, 2 vantaux coulissants.
(chambres 2, 3 et 5)
X
09.5
Menuiserie extérieure en aluminium laqué, dito, tapées de
120mm:
X
09.6
Chassis "œil de bœuf" Ø 60, basculant, vitrage feuilleté 44,2
.
(toilette)
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 8
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
09.7
Chassis 60 x 60 ht., 1 vantail oscillo-battant, vitrage feuilleté
(1 face 44.2).
(W-C)
X
09.8
Tôle d'habillage extérieure
X
09.9
Chassis 100 x 100 ht., 1 vantail oscillo-battant, vitrage
feuilleté (1 face 44.2).
(cellier)
X
09.10
Porte-fenêtre 90 x 205 ht., 1 vantail à la française, serrure 3
points et garnitures laquées.
(chambre 1)
X
09.11
Croisée 200 x 105 ht., 2 vantaux coulissants.
(chambre 1)
X
09.12
Ensemble 250 x 105 ht.comprenant 1 chassis fixe 150 x 105
ht et 1 chassis oscillo-battant 100 x 105 ht, vitrage feuilleté (1
face 44.2).
(cuisine)
X
09.13
Porte-croisée 200 x 205, 2 vantaux coulissants, traverse
intermédiaire, vitrage feuilleté (1 face 44.2).A GALANDAGE
(salon)
X
09.14
Ensemble menuisé 300 x 250 comprenant:
- croisée 300 x 205, 2 vantaux coulissants
- imposte fixe 300 x 45 en 4 volumes
- vitrage feuilleté (1 face 44.2)
(salon)
X
09.15
Ensemble menuisé fixe 300 x 215 cintré en arc surbaissé, 1
traverse et 3 montants intermédiaires, vitrage feuilleté (1 face
44.2).
(salon)
X
09.16
Ensemble menuisé 300 x 75, 4 vantaux coulissants, vitrage
feuilleté (1 face 44.2).
(bureau)
X
09.17
Ensemble menuisé fixe 300 x 75, 3 montants intermédiaires,
vitrage feuilleté (1 face 44.2).
(bureau)
X
09.18
Appuis de baies en aluminium laqué, pour les fenêtres dans
l'ossature bois
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 9
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
10
MENUISERIE INTERIEURE
10.1
Bloc-porte comprenant huisserie Sapin du Nord, porte
isoplane avec faces Isogyl prépeintes, ferrage, serrure à
larder, garnitures anodisées ton champagne, et couvre-joints.
X
10.2
- 63 x 204, avec serrure à condamnation
(W-C rez de jardin, salle de bains)
X
10.3
- 73 x 204, avec serrure à condamnation.
(WC rez de chaussée)
X
10.4
- 73 x 204
(dégagement, chambres 2 à 5, réserve)
X
10.5
- 83 x 204
(chambre 1)
X
10.6
- 73 x 204, âme isolante, avec joint périphérique, plinthe
rétractable et huisserie large.
(accès à la cave)
X
10.7
Bloc-porte en bois exotique clair (Ako ou équivalent), type
'LM 10 Néo Style' des Ets. Le Moine, comprenant:
huisserie, porte vitrée avec 3 traverses intermédiaires et
parcloses, ferrage, serrure à larder, garnitures anodisées ton
champagne, couvre-joints (vitrage clair posé).
X
10.8
- 83 x 204
(cellier et dégagement rdc)
X
10.9
Système métallique (Eclisse, Scrigno ou Dierre) pour porte
coulissante, y compris porte isoplane isogyl prépeinte, sans
serrure
porte de 73 x 204
(toilette, dressing)
X
10.10
Façade de placard à portes pivotantes type "Basic" des Ets.
Sogal, panneaux décor (36 tons au choix), rails et profils
"double doucine"en aluminium laqué (11 tons unis au choix),
profils compensateurs de plinthe.
X
10.11
- 88 x 231, 2 vantaux.
(dégagement au rez de chaussée)
X
10.12
Couvre-joint en bois exotique à rives adoucies 30 x 6 mm.,
sur porte d'entrée.
X
10.13
Coffre avec trappe de visite en contreplaqué de 10mm., pour
groupe VMC.
(cellier)
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 10
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
10.14
Coffre de volet roulant en contreplaqué de 15mm, y-compris
ossature en Sapin traité, talons, isolation en polystyrène de
40 mm., et joint d'étanchéité soigné.
(chambre 1)
11
ESCALIERS
11.1
Escalier à quart tournant en bois exotique clair comprenant:
- marches sans contremarches (16 hauteurs)
- limon et crémaillère avec plinthe rampante
- habillage de trémie
(rampe et garde-corps au Lot Serrurerie)
(accès du rez de jardin au rez de chaussée)
X
11.2
Escalier droit en bois exotique clair comprenant:
- marches sans contremarches (15 hauteurs)
- double limon
- habillage de trémie
(rampe et garde-corps au Lot Serrurerie)
(accès du rez de chaussée à l'étage)
X
12
SERRURERIE
1201
INTERIEUR
1201.1
Rampes et garde-corps intérieurs en inox satiné comprenant:
non
des ouvrages
compris non compris
X
X
- poteaux en fer plat
- main courante tubulaire Ø 40
- 4 lisses intermédiaires Ø 12
(escaliers, pourtour du bureau)
1202
TERRASSE EXTERIEURE
1202.1
Terrasse métallique acier galvanisé suivant plan:
développé 8.51 m cintré
rive, plat de 160/6 avec renfort en plat 50/6 mmm
3 poteaux tube Ø 100 épaisseur 4 mm sur platines
lisse murale, cornière de 100/50 mmm
compris plats et équerres pour fixation pannes bois
solivage et plancher bois au lot CHARPENTE
X
1202.2
Garde-corps extérieur cintré en inox satiné comprenant:
- lisse main courante, tube Ø 42 mm
- 9 lisses, fer rond Ø 12 mm
- 6 raidisseurs, fixation à l'anglaise par platine
(en rive de balcon au rez de chaussée)
X
HABITAT CONCEPT
QUIMPER
Page 11
NOTICE DESCRIPTIVE
Article
13
21/03/2008
Ouvrages
compris
Désignation
non
des ouvrages
compris non compris
PLATRERIE
(REZ de JARDIN)
13.1
Cloisons de doublage en briques creuses de 4, enduit plâtre
lissé sur 1 face, y-compris semelle résiliente.
X
13.2
Cloisons de distribution en briques creuses de 5, enduit
plâtre lissé aux 2 faces, y-compris semelle résiliente.
X
13.3
Enduit plâtre lissé en plafond, en sous-face de plancher à
hourdis béton.
X
13.4
Enduit au plâtre lissé sur maçonnerie et ouvrages en béton
(refends, poteaux, poutres, rives de plancher).
X
13.5
Sujétions de raccord au plâtre entre cloison et poutre ou
poteau.
X
13.6
Arêtes PVC pour renforcement des angles saillants.
X
13.7
Sujétions d'habillages pour canalisations, y-compris arêtes, et
raccords divers de fin de chantier.
X
14
CLOISONS SECHES
(REZ de CHAUSSEE, ETAGE)
14.1
Plafond horizontal type Placostil, ossature métallique fixée en
sous-face de plancher béton, parement BA 13, y-compris
réalisation des joints et finitions.
(parties sous toit-terasse)
X
14.2
Plafond cintré type Placostil, ossature métallique fixée à la
charpente, parement BA 13, y-compris réalisation des joints
et finitions.
X
14.3
Doublage type Placostil, ossature métallique F 530, parement
BA 13 sur 1 face, y-compris réalisation des joints et finitions.
X
14.4
Cloison de distribution type Placostil, ossature de 48 mm,
parement BA 13 aux 2 faces, isolation acoustique en
panneau type ISOVER PAR de 45 mm, y-compris réalisation
des joints et finitions.
X
14.5
Cloison de distribution type Placostil, ossature de 70 mm,
parement BA 13 aux 2 faces, isolation acoustique en
panneau type ISOVER PAR de 45 mm, y-compris réalisation
des joints et finitions.
(cloison recevant les systèmes métallique pour porte
coulissante)
X
14.6
Bande armée pour renforcement des angles saillants.
X
14.7
Habillage d'ébrasement de baie.
X
HABITAT CONCEPT
QUIMPER
Page 12
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
14.8
Majoration pour plaques type Placomarine en pièces
humides.
(toilette)
X
14.9
Sujétions d'habillages pour canalisations, y-compris arêtes, et
raccords divers de fin de chantier.
X
15
ISOLATION
15.1
Laine de verre type Isover GR, épaisseur 100 mm. (R= 3.15),
en panneaux semi-rigides avec pare-vapeur, collés ou fixés
par broches, pour isolation murale.
(pourtour de l'habitation au rez de jardin)
X
15.2
Laine de verre type Isover Isoconfort 35, ép. 200 mm. (R=
5.70), en panneaux semi-rigides avec pare-vapeur, pour
isolation des redressements verticaux en combles.
(sur ossature bois, rez de chaussée et étage: 1 couche de
140mm. entre montants, 1 couche de 60mm. au devant)
X
15.3
Isolation en panneaux de polyuréthane épaisseur 30 mm.
(R= 1.05), collés à l'arrière des coffres-tunnels.
X
15.4
Laine de verre type Isover IBR, épaisseur 200 mm. (R= 5.00),
avec pare-vapeur, déroulée sur ossature pour isolation des
plafonds suspendus.
(plafonds horizontaux sous toits-terrasses)
X
15.5
Laine de verre type Isover Rollisol, épaisseur 200 mm. (R=
5.00), avec pare-vapeur, en rouleaux agraffés entre fermettes
ou calages, avec complément en IBR nu de 80mm. (R= 2.00)
pour isolation des plafonds cintrés (soir R total= 7.00).
X
16
ELECTRICITE - VMC
1601
INSTALLATION GENERALE
1601.1
Généralités:
- installation à partir du disjoncteur EDF placé dans
l'immeuble
- réalisation de type encastré conforme aux normes en
vigueur
- appareillage de type Arnoult "Espace" ou techniquement
équivalent
- socles encastrés DCL avec point de suspension, douille et
lampe
NOTA: branchement non compris
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
X
Page 13
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
1601.2
Installation générale comprenant:
- ligne d'alimentation depuis le disjoncteur EDF
- tableau de distribution et de protection avec disjoncteurs
divisionnaires, 4 interrupteurs différentiels 30 mA (dont 1 type
A), réserve d'extension, coffret de télécommunications
- ligne de terre et liaison équipotentielle
- alimentation et protection du chauffe-eau électrique avec fil
pilote et contacteur Jour/Nuit
- frais de dossier de conformité du CONSUEL
1602
APPAREILLAGE ELECTRIQUE
160201
EXTERIEUR
X
160201.1 1 point lumineux avec douille étanche commandé en simple
allumage. (6 u)
X
160201.2 Sonnerie basse tension à 2 tons.
X
160202
GARAGE
160202.1 2 points lumineux commandés en va-et-vient (boîtiers
étanches). (1 u)
X
160202.2 Prise de courant 16 A (boîtier étanche). (1 u)
X
160203
CELLIER
160203.1 1 point lumineux commandé en va-et-vient. (1 u)
X
160203.2 Prise de courant 16 A . (2 u)
X
160203.3 Prise de courant 16 A spécifique. (2 u)
X
160203.4 Sortie de ventilation anti-refoulement pour sèche-linge, ycompris fourreau PVC Ø 100. (1 u)
X
160204
ENTREE
X
X
160205
non
des ouvrages
compris non compris
SALON - REPAS
160205.1 1 point lumineux commandé par télérupteur et 3 boutonspoussoirs. (1 u)
X
160205.2 2 points lumineux commandés par télérupteur et 4 boutonspoussoirs. (1 u)
X
X
160205.4 Prise téléphone RJ45 avec fourreau et câble. (2 u)
X
160205.5 Prise télévision avec fourreau et câble. (2 u)
X
HABITAT CONCEPT
QUIMPER
Page 14
NOTICE DESCRIPTIVE
Article
160206
21/03/2008
Ouvrages
compris
Désignation
CUISINE
X
160206.2 1 point lumineux commandé en simple allumage. (1 u)
X
X
160206.4 Prise de courant 16 A spécifique. (1 u)
X
X
160206.6 Boîte de raccordement 32 A . (1 u)
X
X
160207
DEGAGEMENT
160208
X
CHAMBRE 1 - DRESSING
X
X
X
X
X
160209
TOILETTE du RdeC
X
X
160210
W-C au rez de chaussée
160211
non
des ouvrages
compris non compris
X
ESCALIER - BUREAU
X
X
X
X
X
HABITAT CONCEPT
QUIMPER
Page 15
NOTICE DESCRIPTIVE
Article
160212
21/03/2008
Ouvrages
compris
Désignation
ESCALIER - DEGAGEMENT du Rez de Jardin
X
X
160213
CHAMBRES 3, 4 et 5
160213.1 1 point lumineux commandé en va-et-vient. (1 u: chambres 2
et 3)
X
160213.2 1 point lumineux commandé en simple allumage. (1 u:
chambre 4)
X
160213.3 Prise de courant 16 A . (4 par chambre)
X
160213.4 Prise téléphone RJ45 avec fourreau et câble. (1 par
chambre)
X
160213.5 Prise télévision avec fourreau et câble. (1 u: chambre 2)
X
160214
CHAMBRE 2
X
X
160215
SALLE DE BAINS
X
X
160216
W-C au Rez de Jardin
160217
X
RESERVE
X
X
160218
non
des ouvrages
compris non compris
CAVE
X
X
HABITAT CONCEPT
QUIMPER
Page 16
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
1603
VENTILATION MECANIQUE CONTROLEE
1603.1
Installation de ventilation mécanique contrôlée double flux
haut rendement comprenant:
- groupe Atlantic "Duolix" avec échangeur à plaque
- prise d'air neuf en façade et filtres
- boîtier de répartition de débits
- 1 bouche d'extraction cuisine
- 4 bouches d'extraction saniitaire
- bouches d'insufflation pour pièces à vivre
- réseau de gaines, y-compris raccordement à la sortie
prévue au Lot Etanchéité
- alimentation électrique et protection
- puits canadien comprenant prise d'air géothermique, et
réseau de conduits Ø 200 enterrés
17
CHAUFFAGE THERMODYNAMIQUE
17.1
Ensemble pompe à chaleur air / eau comprenant:
- cofret d'alimentation, protection et régulation
- générateur Atlantic "Aireo" (installation extérieure)
- vanne 3 voie pour circuit plancher
- circulateur pour circuir radiateurs
- mise en service
X
17.2
Plancher chauffant basse température à eau chaude
comprenant:
- panneaux isolants et relevés de plinthe
- réseau de circulation en polyéthylène réticulé
- ensembles répartiteurs de départ et de retour
(pour le chauffage du rez de chaussée)
X
17.3
Radiateurs y-compris robinet thermostatiques Danfoss, té de
réglage, et fixations:
- radiateurs Europano pour le chauffage du Rez de Jardin
(chambres 2 à 4, salle de sport, cave 2) et du bureau
- radiateur sèche-serviettes "Classico" pour la salle de bains
(rez de jardin) et appoint en toilette (rez de chaussée)
X
17.4
Mise en oeuvre de l'installation.
X
18
PLOMBERIE SANITAIRE
1801
non
des ouvrages
compris non compris
X
GENERALITES
- alimentation eau chaude et eau froide des appareils en tube
cuivre ou polyéthylène réticulé
- évacuations en tube PVC
- ventilations de chutes raccordées en combles sur sorties en
attente
- vanne d'arrêt général au garage ou sous l'évier
HABITAT CONCEPT
QUIMPER
Page 17
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
1802
APPAREILS SANITAIRES
1802.1
Appareils de marque Jacob Delafon, ton uni brillant
180201
CUISINE
180201.1 Alimentation eau froide - eau chaude en tube cuivre ou
P.E.R., évacuation en tube PVC, en attente pour
aménagement ultérieur.
180202
X
X
TOILETTE au Rez de Chaussée
180202.1 Aménagement de douche comprenant:
- mitigeur chromé 'Panache' avec raccords
- siphon de sol en acier inoxydable type Delabie
- ensemble de douche Bossini avec barre, flexible et
douchette 3 jets
X
180202.2 Vasque 'Odéon' 56 x 44,
- mitigeur chromé 'Panache'
- vidage et siphon
(2 u)
X
180202.3 Plan de vasque 140 x 60 en stratifié, chant postformé, ycompris découpes et fixations.
X
180203
W-C au Rez de Chaussée
180203.1 Ensemble cuvette-réservoir 'Odéon'
- mécanisme silencieux double-chasse 3l./6l. avec boutonpoussoir chromé
- abbattant double
- robinet d'arrêt chromé, et fixations
X
180203.2 Lave-mains 'Odéon' 41 x 32 avec cache-siphon:
- vidage, siphon et fixations
X
180204
non
des ouvrages
compris non compris
SALLE DE BAINS au Rez de Jardin
180204.1 Baignoire acrylique 'Odéon' 170 x 75,
- mitigeur bain/douche chromé "Panache"
- vidage à câble Geberit
- ensemble de douche Bossini avec barre, flexible et
douchette 3 jets
X
180204.2 Vasque 'Odéon' 56 x 44,
- vidage et siphon
(2 u)
X
180204.3 Plan de vasque 140 x 60 en stratifié, chant postformé, ycompris découpes et fixations.
X
HABITAT CONCEPT
QUIMPER
Page 18
NOTICE DESCRIPTIVE
Article
180205
21/03/2008
Ouvrages
compris
Désignation
non
des ouvrages
compris non compris
W-C au Rez de Jardin
180205.1 Ensemble cuvette-réservoir 'Odéon'
- mécanisme silencieux double-chasse 3l./6l. avec boutonpoussoir chromé
- abbattant double
- robinet d'arrêt chromé, et fixations
X
1803
DIVERS INSTALLATION
1803.1
Alimentation eau froide en tube cuivre ou P.E.R., avec vanne
d'arrêt, évacuation en tube PVC, en attente pour pompe à
chaleur.
X
1803.2
Evacuation en tube PVC, en attente pour condensats du puits
candien.
X
1803.3
Robinet de puisage extérieur sur applique, avec raccord au
nez, y-compris robinet d'isolement intérieur. (2 u)
X
1803.4
Robinet de puisage pour machine à laver, avec évacuation et
siphon PVC. (2 u: lave-linge et lave-vaisselle)
X
1803.5
Raccordement de la canalisation d'alimentation fournie et
posée au Lot Terrassement.
X
1803.6
Réducteur de pression normalisé NF.
X
1803.7
Réseau d'évacuation en PVC de diamètre approprié au vide
sanitaire.
X
1803.8
Ballon de production d'eau chaude sanitaire solaire de 300
litres type ATLANTIC 'Solerio EC' avec ensemble 2 capteurs
sur chassis (soit 4.60 m²), liaison par Twin tube Inox.
X
1803.9
Alimentation en gaz butane de la cuisine comprenant kit
détendeur-inverseur avec indicateur de service, lyres de
raccordement, tube cuivre, fourreaux, et vanne d'arrêt avec
raccords.
bouteilles placées dans la cave 2 (ventilation haute et basse
prévues au lot Gros Œuvre)
X
1803.10
Conduit de fumée isolé Ø 180 mm intérieur, double-paroi inoxinox, comprenant:
- dalle de départ (plancher haut salon)
- éléments droits avec colliers et brides
- plaques d'écart au feu et support de charpente
- solin avec larmier
- chapeau pare-pluie anti-oiseaux
NOTA: solin à fournir au couvreur pour la pose de celui-ci
X
HABITAT CONCEPT
QUIMPER
Page 19
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
19
CARRELAGE - FAIENCE
19.1
Carrelage au sol en grès émaillé format 20x20 ou 30x30, ycompris chape de pose et joints, prix public TTC de
référence: 23.00 € le m².
(sur l'ensemble du rez de jardin, sauf cave 2)
X
19.2
Plinthes assorties, y-compris joints, prix public TTC de
référence: 4.60 € le ml.
X
19.3
Chape maigre de 3 cm. d'épaisseur pour enrobage des
canalisations au sol du rez de chaussée.
(sur l'ensemble de l'habitation au rez de chaussée)
X
19.4
Chape liquide, épaisseur moyenne 6 cm, sur plancher
chauffant.
X
19.5
Carrelage au sol en grès émaillé, pose à la colle type
Fermasol (ou équivalent), y-compris joints, prix public TTC de
X
19.6
Plinthes assorties, y-compris joints, prix public TTC de
référence: 6.00 € le ml.
X
19.7
Façade de baignoire en briques plâtrières enduites au plâtre.
X
non
des ouvrages
compris non compris
(rez de jardin)
19.8
Trappe de visite de baignoire type Tavastin.
X
19.9
Tablette pour encastrement de baignoire.
X
19.10
Receveur de douche carrelé, avec carrelage anti-dérapant, ycompris forme de pente, coupes, et encastrement du siphon
de sol fourni par le Lot Plomberie Sanitaire.
(rez de chaussée)
X
19.11
Protection à l'eau des parois de douche et baignoire.
X
19.12
Faïence murale collée sur plâtre, format 20 x 20 maximum, ycompris baguettes d'angles et joints, prix public TTC de
surfaces prévues:
- toilette au RdeC: 13.00 m²
- salle de bains au rez de jardin: 11.00 m²
X
HABITAT CONCEPT
QUIMPER
Page 20
NOTICE DESCRIPTIVE
Article
21/03/2008
Ouvrages
compris
Désignation
20
PEINTURE
20.1
Impression, ponçage et 2 couches de vernis polyuréthane sur
menuiserie intérieure.
(escaliers)
X
20.2
Impression, ponçage et 2 couches de peinture
glycérophtalique sur menuiserie intérieure.
(huisseries et portes, coffres de volets roulant, coffre
technique et trappe de visite)
X
20.3
Révision des joints, ponçage et impression sur doublages et
cloisons en plaques de plâtre.
X
20.4
Révision des joints, ponçage et impression sur plafonds en
plaques de plâtre.
X
HABITAT CONCEPT
QUIMPER
non
des ouvrages
compris non compris
Page 21
NOTICE DESCRIPTIVE
21/03/2008
MONTANT DES TRAVAUX
Montant des ouvrages compris, exécutés suivant le
descriptif ci-avant
HT
342 247.43 €
TVA au taux de 19.6%
67 080.50 €
TOTAL TTC
409 327.93 €
Assurance Dommages Ouvrage
6 139.92 €
MONTANT CONVENU TTC
415 467.85 €
Soit: 2 725 290.44 F
Montant des ouvrages non compris, dont le Maître
de l'Ouvrage se réserve l'exécution
0.00 €
soit: 0.00 F
Coût total de la construction
415 467.85 €
soit: 2 725 290.44 F
Fait à:
Le constructeur:
le:
Le Maître de l'Ouvrage:
HABITAT CONCEPT
QUIMPER
Page 22

GONIDEC Notice Descriptive

Transcription

Documents pareils

LES ELEVES DU COLLEGE DE L`EUROPE D`ARDRES EN SORTIE

CANULE DE GUEDEL "MAYO" N°0

Club Ouvrages d`Art inter-régional sous l`égide de la CoTITA Nord

cap serrurier metallier

dossier de presse

cap serrurier metallier 2017

SPECIAL CARNAVAL 2015

pvc gloves gants en pvc
