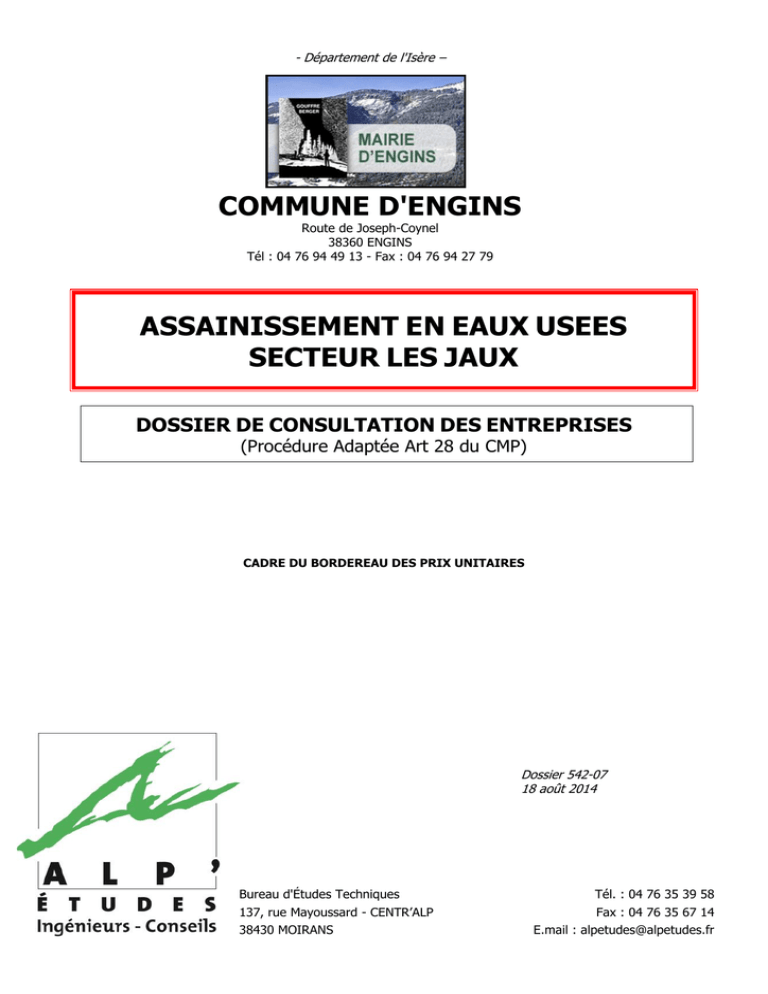

Bordereau prix

- Département de l'Isère –
COMMUNE D'ENGINS
Route de Joseph-Coynel
38360 ENGINS
Tél : 04 76 94 49 13 - Fax : 04 76 94 27 79
ASSAINISSEMENT EN EAUX USEES
SECTEUR LES JAUX
DOSSIER DE CONSULTATION DES ENTREPRISES
(Procédure Adaptée Art 28 du CMP)
CADRE DU BORDEREAU DES PRIX UNITAIRES
Dossier 542-07
18 août 2014
Bureau d'Études Techniques
137, rue Mayoussard - CENTR’ALP
38430 MOIRANS
Tél. : 04 76 35 39 58
Fax : 04 76 35 67 14
E.mail : [email protected]
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
1
TRAVAUX PREPARATOIRES
1.1
VISITE PREALABLE DE RECONNAISSANCE
Pour l'ensemble du déroulement et l'organisation du chantier, reconnaissance sur site afin
de procéder à un inventaire des éléments à prendre en compte pour la réalisation des
travaux et notamment (liste non exhaustive) : nature des terrains, classement des voiries de
circulation, accès au chantier, stockage des matériaux et matériels, approvisionnements,
ouvrages, réseaux et bâti existants, arbres et plantations existants à conserver ou à abattre,
circulation, signalisation, sécurité des personnes et des biens, évacuation des matériaux et
décharges.
Toutes les sujétions qui y sont liées sont comprises dans les prix du Marché.
Le forfait :
1.2
DICT / ARRETES DE CIRCULATION / MARQUAGE
Dès notification du marché l'entreprise engagera pendant la phase légale de préparation de
chantier toutes les démarches administratives nécessaires à l'obtention des autorisations de
travail à proximité d'ouvrages existants et dans l'emprise des voiries publiques (voies
communales; départementales).
Pour les réseaux existants: après avoir consulté le "guichet unique" elle diffusera ses D.I.C.T
auprès de l'ensemble des concessionnaires référencés et intégrera dans ses plans
d'exécution et spécifications techniques détaillées les informations et modalités d'exécution
préconisées par les concessionnaires.
Nota: Les informations collectées par le maître d'œuvre lors de la phase d'étude figurent en
annexe du CCTP. La procédure à mettre en œuvre par l'entreprise sera conforme aux
articles R554-24 + 25 +26 du Code de l'Environnement.
Pour les Travaux à réaliser sur domaine public: l'entreprise sollicitera auprès du gestionnaire
les arrêtés de circulation nécessaires au bon déroulement du chantier: les périodes
demandées seront conformes aux informations figurant sur le planning opérationnel
contractuel et intègreront les délais légaux d'instruction.
Le marquage au sol des réseaux existants et ouvrages enterrés existants sera réalisé en
présence du maître d'œuvre à partir des informations collectées lors de la phase DICT et à
la suite de la campagne de sondage prévue à l'article 01.34 ci-après: il sera réalisé et
entretenu conformément aux dispositions prévues à l'article R554-27 du Code de
l'Environnement.
1.2.1
DICT sur l'ensemble de l'emprise du projet
Le forfait :
1.3
CONSTAT D'HUISSIER y compris partie privée
L'entreprise fera procéder par un huissier de justice de son choix à un état des lieux détaillé
de la zone intéressée par les travaux et de ses abords immédiats. Le document produit par
l'officier de justice devra contenir toutes les indications permettant d'apprécier de façon
certaine l'état des lieux avant l'intervention de l'entreprise. Le document sera produit au
Maître d'œuvre en deux exemplaires papier couleur + 1 CD.
Le forfait :
1.4
PLANS D'EXECUTION / SPECIFICATIONS TECHNIQUES DETAILLEES
Le Maître d'œuvre n'étant pas chargé d'une mission EXE, l'entreprise devra réaliser
l'ensemble des études d'exécution des travaux compris dans le Marché. Ces dernières
seront réalisées soit en interne, soit par des Bureaux d'Etudes Techniques spécialisés et
comprendront : - élaboration des schémas fonctionnels, notes techniques et de calcul qui
précédent et commandent les plans d'exécution - établissement de tous les plans
d'exécution et spécifications techniques détaillées à l'usage du chantier, en cohérence avec
les plans guide fournis par la maîtrise d'œuvre - établissement d'un calendrier prévisionnel
d'exécution des travaux par lots ou corps d'état
L'ensemble de ces documents établis à partir des plans guide du Maître d'œuvre et du CCTP
du Marché seront conformes aux normes, DTU, documents techniques généraux d'ordre
contractuels (CCTG) et seront soumis avant exécution des travaux au visa du Maître
d'œuvre.
1.4.2
Le forfait
Le forfait :
BPU
18 août 2014
1
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
1.10
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
PIQUETAGE / IMPLANTATION
Sur la base des plans guide fournis par le Maître d'œuvre, des plans d'exécution qu'elle aura
établis ; en fonction des éléments qui lui auront été transmis par les concessionnaires dans
le cadre de ses DICT et des éventuels plans de bornage, l'entreprise procédera au
piquetage et à l'implantation : des terrassements (entrée en terre, crête de talus) ; des
réseaux et ouvrages projetés ; de la voirie ; des bordures et aménagements de surfaces ; du
mobilier urbain ; des plantations.
Elle devra établir un plan où figureront les principaux repères de nivellement qui lui
permettront d'assurer en phase chantier le contrôle permanent de l'exécution des travaux
(fonds de forme, niveaux finis, pentes, fils d'eau).
Elle aura à sa charge l'entretien et la réhabilitation de ces repères pour toute la durée du
chantier
1.10.1
Le forfait
Le forfait :
1.11
PLAN PARTICULIER DE SECURITE ET DE PROTECTION DE LA SANTE
Etablissement avant le démarrage des travaux d'un Plan Particulier de Sécurité et de
Protection de la Santé intégrant les éléments d'informations et de recommandations prévus
par les textes règlementaires et formulés par le coordonnateur sécurité, le Maître d'œuvre et
le Maître d'ouvrage.
1.11.2
Niveau 2
Le forfait :
1.13
INSTALLATION ET PREPARATION DE CHANTIER
Comprenant : amenée, fourniture ou location, mise en place pendant la durée du chantier,
entretien et repli des engins et équipements nécessaires à la réalisation des travaux.
1.13.2
Complète et conforme à la législation du travail (bungalow double + WC + réfectoire)
Le forfait :
1.15
PANNEAU D'INFORMATION DE CHANTIER
Comprenant : fourniture, pose, entretien et repli d'un panneau d'information. L'ensemble sera
fixé correctement dans sol.
Ce prix rémunère également le marquage par sérigraphie des informations relatives au
chantier suivant un modèle fourni par le Maître d'œuvre (informations minimales à faire
figurer : Maître d'ouvrage, opération, entreprises, maître d'œuvre, coordonnateur SPS,
montant et durée des travaux, subventionnement, logo Maître d'ouvrage) en contreplaqué
CTBX épaisseur minimum 23 mm fixé sur structure bois ou métallique.
1.15.1
Largeur 2.00m x hauteur 2.50 m
L'unité :
1.17
SIGNALISATION ET PROTECTION DE CHANTIER
Comprenant : fourniture ou location, entretien permanent, déplacement éventuel à
l'avancement, repli des dispositifs de signalisation et de protection, équipement et installation
fixe et mobile nécessaire à la signalisation réglementaire du chantier et à sa protection telles
que définies dans l'arrêté de circulation délivré par le gestionnaire de la voirie, dans les
prescriptions du CCTP ou le cas échéant dans le PGC.
1.17.1
Par panneaux mobiles normalisés
Le forfait :
1.17.2
Alternat par feux mobiles avec minuteur déplacés le long du chantier
Le forfait :
1.17.8
Par grillage plastique (couleur rouge) sur piquet métallique
Le mètre linéaire :
BPU
18 août 2014
2
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
1.22
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
ABATTAGE ET DESSOUCHAGE D'ARBRES
Comprenant : démontage de la couronne, débitage ou broyage sur site du tronc et des
grosses branches ; dessouchage par extraction ou grignotage de la souche y compris
toutes sujétions de protection des arbres voisins, de signalétique, de protection des
ouvrages ou voies, des biens et des personnes. Ces opérations se feront dans le respect
des règles sanitaires et de sécurité. Ce prix rémunère également l'évacuation du bois en
décharge agréée ou en filière de valorisation. Après travaux du bucheronnage, l'entreprise
procédera au nettoyage sommaire et au nivellement du sol.
1.22.2
Arbres dont le diamètre est compris entre 31 cm et 50 cm à un mètre du sol
L'unité :
1.27
DEPOSE ET REPOSE DE GLISSIERE DE SECURITE
Comprenant dépose soignée des éléments constitutifs de la glissière, stockage sur site ou à
proximité immédiate, repose à l'identique à l'issu du chantier, y compris renforts éventuels,
renouvellement des éléments endommagés ou rendus impropres à leur destination.
Le mètre linéaire :
1.34
SONDAGES POUR LOCALISATION DE RESEAUX / OUVRAGES ENTERRES
Comprenant : demande d'arrêté de circulation (si sondage réalisé en phase de préparation
de chantier), signalisation de chantier, découpes et démolitions de chaussée, terrassements
soignés réalisés en partie à l'engin et à l'approche des ouvrages recherchés à la main,
blindage et pompage éventuel, évacuation des déblais en décharge, remblaiement pleine
fouille enGNT 0/80 compactée par couches de 30 cm, réglage concassé 0/25 sur 5 cm,
réfection provisoire de chaussée en enrobé à froid y compris entretien pendant la durée du
chantier.
1.34.1
Profondeur < 1.30 m
L'unité :
1.34.2
Profondeur > 1.30 m
L'unité :
1.30
DEPOSE DE CLOTURE
1.30.3
Comprenant : dépose des éléments de clôture et de leurs supports, stockage provisoire
soigné sur site, reprise, chargement et évacuation en filière agréée à la discrétion de
l'entreprise
Type grillage souple tendu sur poteaux bois - Hauteur = (2m)
Le mètre linéaire :
2
TERRASSEMENTS GENERAUX
2.1
DECAPAGE DE TERRE VEGETALE
Préalablement aux travaux, l'entreprise, accompagnée du Maître d'œuvre, effectuera un
repérage et un piquetage des zones concernées par le décapage.
Ce prix comprend : le broyage de la végétation herbacée ; le décapage de la terre sur une
épaisseur comprise entre 20 et 40 cm suivant les zones (cette opération se fera sur sol
ressuyé) ; le stockage de la terre extraite dans l'emprise du chantier en un ou plusieurs
points indiqués par le Maître d'œuvre, sur une hauteur maximale de 3 m, y compris les
opérations de chargement, de transport et de lissage du tas.
L'entreprise prendra toutes les précautions nécessaires pour que la terre ne soit pas
mélangée avec des matériaux impropres à sa réutilisation.
2.1.1
Le mètre carré
Le mètre carré :
BPU
18 août 2014
3
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
2.6
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
DECOUPE D'ENROBES
Comprenant : amenée, fourniture ou location d'un équipement complet en ordre de marche
permettant la découpe soignée des revêtements bitumineux sur toute leur épaisseur (scie ou
trancheuse), fourniture et mise en œuvre de la signalisation de chantier imposée par le
gestionnaire de la voirie, nettoyage de la chaussée à l'avancement, évacuation des
matériaux extraits, en filière agréé ou stockage sur site en vue de leur réutisation, repli des
installations et toutes sujétions de remplissage éventuel des bandes ainsi découpées.
2.6.2
Epaisseur comprise entre 8 cm et 20 cm
Le mètre linéaire :
2.7
DEMOLITION DE CHAUSSEE
Comprenant : fourniture et mise en œuvre de la signalisation de chantier imposée par le
gestionnaire de la voirie, amenée et mise en œuvre des engins nécessaires à la démolition
des revêtements bitumineux sur l'épaisseur prescrite, chargement, transport en décharge
agréée y compris droit de décharge, nettoyage de la chaussée à l'avancement, repli des
installations et toutes sujétions quant à la présence d'obstacles tels que bouches à clés,
chambres de tirage, regards de visite etc...
2.7.2
Epaisseur comprise entre 8 cm et 20 cm
Le mètre carré :
2.13
TRANCHEES CANALISATION PRESSION A L'ENGIN MECANIQUE
Elles seront établies conformément aux dispositions et prescriptions énoncées au fascicule
71, pour la nature et le diamètre des canalisations précisées dans le CCTP et sur les plans
guide. Elles seront réalisées avec le maximum d'attention afin d'assurer un profil en long
régulier et réserver les niches nécessaires à l'emboîtement soigné ou l'assemblage des
canalisations et équipements divers.
Cette prestation rémunère : l'amenée des engins de terrassements nécessaires à la bonne
réalisation des travaux, le piquetage, les fouilles à la pelle mécanique, la mise en dépôt
provisoire des déblais le long de la tranchée, le blindage conformément à la législation du
travail, le chargement des déblais non réutilisés, le dressement soigné des parois, le
nivellement du fond de forme d'après les pentes et les profondeurs indiquées éventuellement
au profil en long du projet, la réalisation en fond de tranchée d'une assise en terre meuble
expurgée de cailloux, l'exécution des niches nécessaires à l'emboîtement ou à l'assemblage
des canalisations, l'épuisement ou détournement éventuel des eaux souterraines et de
ruissellement jusqu'à 60 m³ / heure,
les sujétions dues à la rencontre d'ouvrages ou de canalisations enterrées (l'entreprise étant
tenue de prendre toutes les précautions utiles pour éviter de d'endommager ces ouvrages et,
en cas de détérioration avérée , de les réparer avec soins afin de les remettre en leur état
initial dans les plus brefs délais), le remblaiement soigné avec les terres extraites (la
première couche de remblais en contact avec les canalisations étant de terre meuble
expurgée de cailloux ou blocs), le compactage soigné, les dispositifs de sécurité à proximité
immédiate de la tranchée, les mesures nécessaires pour assurer la circulation, l'accès aux
propriétés, la protection des personnes et des biens, l'entretien des remblais pendant la
durée du chantier, la remise en état des banquettes et des fossés, le repli des installations et
toutes sujétions.
2.13.1
Pour conduite jusqu'à Ø160 mm inclus - Profondeur jusqu'à 1.30 m en fond de fouille
Le mètre linéaire :
BPU
18 août 2014
4
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
2.15
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
TRANCHEES CANALISATION ASSAINISSEMENT A L'ENGIN MECANIQUE
Elles seront établies conformément aux dispositions et prescriptions énoncées au fascicule
70, pour la nature et le diamètre des canalisations précisées dans le CCTP et sur les plans
guide. Quelles que soient la nature du terrain et la profondeur nécessaire à la bonne
exécution du réseau, elles seront réalisées avec le maximum d'attention afin d'assurer un
profil en long régulier et réserver les niches nécessaires à l'emboîtement soigné ou
l'assemblage des canalisations.
Cette prestation rémunère : l'amenée des engins de terrassements nécessaires à la bonne
réalisation des travaux, le piquetage, les fouilles à la pelle mécanique avec rejet sur berge, la
mise en dépôt provisoire des déblais le long de la tranchée, le chargement des déblais non
réutilisés, le dressement soigné des parois,le nivellement du fond de forme d'après les
pentes et les profondeurs indiquées éventuellement au profil en long du projet, la réalisation
en fond de tranchée d'une assise en terre meuble expurgée de cailloux, l'exécution des
niches nécessaires à l'emboîtement ou à l'assemblage des canalisations, l'épuisement ou
détournement éventuel des eaux souterraines et de ruissellements jusqu'à 60 m³ / heure,
les sujétions dues à la rencontre d'ouvrages ou de canalisations enterrées (l'entreprise étant
tenue de prendre toutes les précautions utiles pour éviter de détériorer ces ouvrages et, en
cas de détérioration, de les réparer avec soins afin de les remettre en leur état antérieur
dans les plus brefs délais), le remblaiement soigné avec les terres extraites (la première
couche de remblais en contact avec les canalisations étant de terre meuble expurgée de
cailloux ou blocs), le compactage soigné, dispositifs de sécurité à proximité immédiate de la
tranchée, les mesures nécessaires pour assurer la circulation, l'accès aux propriétés, la
protection des personnes et des biens, l'entretien des remblais pendant la durée du chantier,
la remise en état des banquettes et des fossés, le repli des installations et toutes sujétions.
2.15.1
Pour canalisation jusqu'à Ø160 mm - Profondeur jusqu'à 1.30 m en fond de fouille
Le mètre linéaire :
2.16
SURPROFONDEUR TRANCHEES CANALISATION ASSAINISSEMENT
2.16.1
Cette prestation s'applique à l'article 2.15 et intègre l'ensemble des prestations qui lui sont
rattachées.
Pour canalisation jusqu'à Ø160 mm inclus
Le décimètre x mètre linéaire :
BPU
18 août 2014
5
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
2.18
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
TRANCHEES RESEAUX SECS A L'ENGIN MECANIQUE
Elles seront établies conformément aux dispositions et prescriptions énoncées à la norme
NFC 11.2001 (paragraphe 4-3), pour la nature et le diamètre des câbles et fourreaux
précisés dans le CCTP et sur les plans guide. Quelles que soient la nature du terrain et la
profondeur nécessaire à la bonne exécution des réseaux, elles seront réalisées avec le
maximum d'attention afin d'assurer un profil en long régulier et réserver les niches
nécessaires à l'emboîtement soigné ou l'assemblage des fourreaux.
Cette prestation rémunère : l'amenée des engins de terrassements nécessaires à la bonne
réalisation des travaux, le piquetage, les fouilles à la pelle mécanique avec rejet sur berge,
mise en dépôt provisoire des déblais le long de la tranchée, chargement des déblais non
réutilisés, dressement soigné des parois, nivellement du fond de forme d'après les pentes et
les profondeurs indiquées éventuellement au projet, réalisation en fond de tranchée d'une
assise en terre meuble expurgée de cailloux, exécution des niches nécessaires à
l'emboîtement ou à l'assemblage des fourreaux, épuisement ou détournement éventuel des
eaux souterraines et de ruissellements jusqu'à 60 m³ / heure, sujétions dues à la rencontre
d'ouvrages ou de canalisations enterrées (l'entreprise étant tenue de prendre toutes les
précautions utiles pour éviter de détériorer ces ouvrages et, en cas de détérioration, de les
réparer avec soins afin de les remettre en leur état antérieur dans les plus brefs délais),
remblaiement soigné avec les terres extraites, la première couche de remblais en contact
avec le lit d'enrobage sera réalisée en terre meuble expurgée de cailloux ou blocs,
compactage soigné, dispositifs de sécurité à proximité immédiate de la tranchée, mesures
nécessaires pour assurer la circulation, l'accès aux propriétés, la protection des personnes
et des biens, entretien des remblais pendant la durée du chantier, remise en état des
banquettes et des fossés, repli des installations.
2.18.3
Largeur 60 cm - Prof 1.00 m en fond de fouille
Le mètre linéaire :
2.20
SURLARGEUR DE TRANCHEE TOUS RESEAUX
Cette prestation rémunère au mètre linéaire les sujétions relatives à l'exécution d'une
surlargeur de tranchée nécessaire à la mise en œuvre d'une canalisation, d'un câble ou d'un
fourreau secondaire parallèlement à une conduite principale dont la tranchée est payée par
ailleurs.
Elle intègre l'ensemble des prestations définies aux articles 02.13 - 02.15 et 02.18 auxquels
elle se rattache, y compris les difficultés liées au fait que les profondeurs et les pentes des
réseaux à poser en parallèle pourront être différentes.
2.20.2
Surlargeur comprise entre 21 et 40 cm - Profondeur 1.00 m en fond de fouille
Le mètre linéaire :
2.22
PLUS VALUE POUR OBSTACLE PARALLELE
Cette plus value se rattache au prix de la tranchée réalisée mécaniquement et s'applique
dans le cas où la présence observée à moins d'un mètre de l'axe de la tranchée de réseaux ;
ouvrages ; murs ; haies paysagères ; clôtures etc… rend l'exécution de cette dernière plus
délicate du fait des précautions à mettre en œuvre pour ne pas endommager les obstacles.
L'entreprise aura à sa charge leur protection éventuelle ainsi que leurs réparations ou
remplacement en cas de détérioration.
En cas d'obstacles continus observés de par et d'autre de la tranchée dans les conditions
décrites ci-devant, l'entreprise sera rémunérée à raison d'une plus value de deux mètres
linéaires par mètre de tranchée.
Le mètre linéaire :
BPU
18 août 2014
6
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
2.23
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
PLUS VALUE POUR CROISEMENT D'OBSTACLE
Cette plus value se rattache au prix de la tranchée réalisée mécaniquement et s'applique
dans le cas où la présence effective d'un obstacle souterrain (canalisation pression, ouvrage
enterré, collecteur gravitaire, réseau électrique ou d'éclairage, réseau de télécommunication,
réseau de gaz) nécessite de prendre des précautions afin de le préserver.
L'entreprise aura à sa charge la protection ainsi que la réparation ou le remplacement des
ouvrages qui seraient détériorés ou endommagés lors des terrassements.
Nota: Les nappes de fourreaux ou les multitubulaires seront comptées comme un obstacle
unique
L'unité :
2.26
EVACUATI0N DES DEBLAIS EXCEDENTAIRES
Comprenant : chargement, stockage à proximité du chantier, reprise, transports en décharge
avec les engins appropriés, retour à vide, nettoyage des chaussées des abords immédiats
des travaux et toutes sujétions.
2.26.1
Sur décharge agréée de classe 3 (ISDI) ou carrière habilitée à recevoir les déchets inertes,
au choix de l'entreprise, y compris droits de décharge.
Le mètre cube :
2.4
PLUS VALUE POUR TERRAIN DUR OU ROCHEUX
Cette prestation s'applique aux articles relatifs aux terrassements en masse ou en tranchée
et rémunère l'entreprise sur les moyens supplémentaires à mettre en œuvre pour démolir,
charger et évacuer les matériaux durs ou rocheux rencontrés.
La constatation de la nature des terrains à démolir sera faite contradictoirement avec le
Maître d'oeuvre.
2.4.2
Au Brise Roche Hydraulique (BRH)
Le mètre cube non foisonné :
2.24
BLINDAGE DE TRANCHEE
Comprenant : fourniture ou location, amenée et stockage sur site, reprise et mise en œuvre
en tranchée conformément aux textes de la législation du travail, extraction et repose à
l'avancement du chantier, repli y compris toutes sujétions liées à la nature et l'encombrement
du sous sol.
2.24.1
Par panneaux formant cage mobile
Le mètre carré de terrain soutenu :
2.28
LIT DE POSE ET D'ENROBAGE
Comprenant : fourniture en site agréé, transport, stockage à proximité immédiate du
chantier, reprise, mise en œuvre soignée, réglage et compactage sommaire.
Un lit de pose de 10 cm en fond de tranchée sera aménagé avant la pose des canalisations,
câbles et fourreaux. La protection mécanique des équipements sera réalisée par un
recouvrement d'au moins 10 cm sur la génératrice supérieure.
2.28.2
Gravier roulé 5/15
Le mètre cube :
2.34
REPRISE AU STOCK ET MISE EN PLACE DE TERRE VEGETALE
Comprenant : chargement au stock du Maître d'ouvrage; transport jusqu'au lieu d'utilisation
quelle que soit la distance entre les deux sites; déchargement; reprise et mise en oeuvre
grossière quelque soit l'utilisation sur le chantier (remplissage de fosses ou de massifs,
végétalisation de surface, etc...)
Le mètre cube non foisonné :
BPU
18 août 2014
7
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
2.2
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
TERRASSEMENTS EN DEBLAIS
Comprenant : piquetage, implantation, extractions avec les engins de terrassements
appropriés, stockage soigné à moins de 300 mètres de l'extraction, détournement, pompage,
reprise et drainage des eaux quelques soient leur nature et leur débit, réglage des talus et
des plateformes, maintenance des pistes et voies de circulation, nettoyage des roues de
camions et des accès extérieurs au chantier au moyen d'équipements adaptés.
2.2.1
le m³ non foisonné réalisé à la pelle mécanique
Le mètre cube non foisonné :
3
CANALISATIONS PRESSION
3.5
CANALISATIONS PRESSION EN PEHD BANDE BLEUE / BANDE MARRON
La nature exacte des diverses canalisations à mettre en œuvre est précisée dans le CCTP.
La longueur sera décomptée suivant l'axe de la conduite, sans déduction des longueurs
occupées par les pièces spéciales et les robinets vannes, que ce soit en tranchée ou dans
les chambres de vannes.
Les pièces spéciales (tés, etc…) sont comptées séparément dans le cadre de l'article 03.12
et suivant les équivalences métriques indiquée au CCTP.
Le prix comprend : la fourniture, la mise en stock, la reprise pour l'approche et le débardage,
la mise en oeuvre en tranchée (avec embarras éventuels d'étais ou d'autres canalisations
existantes) ou en élévation, les coupes de tuyaux, la fourniture et la mise en œuvre soignée
des joints caoutchouc d'étanchéité, le calage des angles, aux extrémités ou en fourreau,
l'essai des conduites aux conditions indiquées dans le CCTP, le nettoyage, le rinçage et la
désinfection de la conduite, l'établissement des analyses bactériologiques et toutes sujétions
de fourniture et de mise en œuvre.
3.5.5
En polyéthylène haute densitéPE 80 (jusqu'à Ø75) et PE100 (à partir de Ø90) ; en touret ou
en barres de 6 ml et pour les diamètres suivants :
série PN16 Diamètre 48.8/63 mm
Le mètre linéaire :
3.5.2
série PN16 Diamètre 24/32 mm
Le mètre linéaire :
3.15
GRILLAGE AVERTISSEUR LARGEUR 30 CM COULEUR NORMALISEE
3.15.2
Comprenant : fourniture, déroulage soigné à environ 40 cm de la génératrice supérieure de
la canalisation à repérer.
Grillage équipé d'un fil métallique
Le mètre linéaire :
3.12
PIECES SPECIALES POUR CANALISATIONS PEHD/PVC/POLYMERE
La nature exacte des diverses pièces spéciales à mettre en œuvre figure dans le CCTP. Le
prix figurant dans cet article rémunère indifféremment les pièces à emboîtements ou à brides
suivant l'équivalence métrique définie dans le CCTP et intègre :la fourniture, la mise en
stock, la reprise pour l'approche, la mise en œuvre en tranchée (avec embarras éventuels
d'étais, de blindages ou d'autres canalisations existantes) ou en élévation, les coupes de
tuyaux, la fourniture et la mise en œuvre soignée des joints caoutchouc d'étanchéité, le
calage des angles et aux extrémités, l'essai des conduites aux conditions indiquées dans le
CCTP, le nettoyage, le rinçage et la désinfection de la conduite, l'établissement des analyses
bactériologiques et toutes sujétions de fourniture et de mise en œuvre.
En bronze (jusqu'à Ø50 mm) ou en fonte ductile peinture Epoxy couleur bleue et pour les
diamètres nominaux suivants :
3.12.5
Diamètre extérieur Ø63 mm
Le mètre linéaire :
BPU
18 août 2014
8
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
5
BRANCHEMENTS PARTICULIERS EAU POTABLE
5.3
REGARD DE COMPTAGE PREFABRIQUE
Comprenant : fourniture des équipements, terrassements soignés à l'engin et à la main au
droit de l'emplacement défini contradictoirement avec l'ensemble des intervenants,
évacuation des déblais à la décharge y compris droits de décharge, réglage et compactage
du fond de forme, fourniture et mise en œuvre d'une couche d'environ 10 cm de gravier roulé
15/25 sur la surface du fond de forme, mise en œuvre des éléments préfabriqués, réglage
en niveau sur les pentes observées, remblaiement périphérique en GNT 0/80 compactée par
couches de 30 cm, nettoyage et remise en forme des abords immédiats de l'ouvrage.
Nota : les équipements de comptage ne font pas partie de cet article
5.3.1
Type préfabriqué béton 700 x 900 - Tole striée plate
L'unité :
6
CANALISATIONS GRAVITAIRES
6.1
RACCORDEMENT SUR REGARD EXISTANT
Comprenant : mise en place de la signalisation de chantier ; découpe et démolition de
chaussée quelle que soit l'épaisseur du revêtement, terrassements à l'engin et à la main en
vue du dégagement soigné du parement de l'ouvrage sur lequel doit s'effectuer le
raccordement, évacuation des déblais en décharge agréée y compris droits de décharge,
piquage soigné au compresseur, pénétration et jointoyage étanche soigné de la nouvelle
canalisation ; mise en œuvre d'un lit d'enrobage ; remblaiement en GNT0/80 compactée par
couches de 30 cm maximum ; fondation de chaussée conforme aux prescriptions du
gestionnaire de la voirie ; réfection provisoire de chaussée à froid et toutes sujétions.
Nota : Pour les petits diamètres, le piquage au compresseur pourra être remplacé
avantageusement et à la discrétion de l'entreprise par un carottage dont l'étanchéité sera
assurée par la mise en oeuvre d'un joint type "FORSHEDA".
6.1.1
Pour canalisation jusqu'à Ø160 mm inclus
L'unité :
6.8
CANALISATIONS FONTE : REVETEMENT INTERIEUR EPOXY
La nature exacte des diverses canalisations à mettre en oeuvre est précisée dans le CCTP.
La longueur sera décomptée suivant l'axe de la conduite; sans déduction des longueurs
occupées par les éventuelles pièces spéciales, les regards de visite ou les ouvrages
hydrauliques divers.
Les pièces spéciales (coudes ; té ; culottes de branchement ; manchons etc…) sont
comptées séparément dans le cadre de l'article 6.19 suivant les équivalences métriques
définies au CCTP
Le prix comprend : la fourniture, la mise en stock, la reprise pour l'approche et le débardage,
la mise en oeuvre en tranchée (avec embarras éventuels d'étais, de blindage ou d'autres
canalisations existantes), les coupes des tuyaux, la fourniture et la mise en oeuvre soignée
des joints de caoutchouc d'étanchéité, le calage et l'enrobage dans le lit de pose, les essais
aux conditions indiquées dans le CCTP, le nettoyage et le curage avec les moyens adaptés
(hydrocureuse) et toutes sujétions de fourniture et de mise en oeuvre.
6.8.1
En fonte de type "TAG 32" ou équivalent avec revêtement intérieur en résine EPOXY lisse,
emboîtement de type standard équipé d'un joint automatique IM en élastomère et pour les
diamètres nominaux suivants :
Diamètre Ø150 mm
Le mètre linéaire :
BPU
18 août 2014
9
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
6.19
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
PIECES SPECIALES CANALISATIONS FONTE
La nature exacte des diverses pièces spéciales à mettre en œuvre figure dans le CCTP. Le
prix figurant dans cet article rémunère indifféremment les pièces femelles et mâles suivant
l'équivalence métrique définie dans le CCTP et intègre : la fourniture, la mise en stock, la
reprise pour l'approche et le débardage, la mise en œuvre en tranchée (avec embarras
éventuels d'étais, de blindage ou d'autres canalisations existantes ou en élévation), les
coupes de tuyaux, la fourniture et la mise en œuvre soignée des manchons d'assemblage et
des joints caoutchouc d'étanchéité, le calage et l'enrobage dans le lit de pose, les essais aux
conditions indiquées dans le C.C.T.P., le nettoyage et le curage avec les moyens adaptés
(hydrocureuse) et toutes sujétions de fourniture et de mise en œuvre.
En fonte revêtement intérieur mortier/résine epoxy (choisir), emboîtement de type standard
et pour les diamètres nominaux suivants :
6.19.2
Diamètre Ø150 mm
Le mètre linéaire :
6.21
GRILLAGE AVERTISSEUR
comprenant:
fourniture, déroulage soigné à environ 40cm de la génératrice supérieure de la canalisation à
repérer
Le mètre linéaire :
7
7.2
OUVRAGES DE VISITE - GRILLES DE SOL - AVALOIRS
REGARD DE VISITE PREFABRIQUE ETANCHE (EU + EP)
Cet article rémunère la prestation relative à la construction d'un regard de visite préfabriqué
polyéthylène ou béton, permettant l'accès à un réseau d'assainissement eaux usées ou eaux
pluviales.
Il comprend : mise en place des panneaux et feux de signalisation ; découpe et démolitions
de chaussée ; terrassements soignés à l'engin et à la main à une cote de -0,50 m en
dessous du fil d'eau du collecteur ; blindage de la fouille ; évacuation des déblais extraits en
décharge agréée y compris droits de décharge ; réglage et compactage du fond de forme ;
fourniture et mise en œuvre sur environ 20 cm d'une couche d'assiste en graviers roulés
15/30 réglés à la main ; fourniture et mise en œuvre des éléments préfabriqués polyéthylène
ou béton (cunette ; éléments de hausse ; cadre de répartition ou cône de réduction), de leur
étanchéité par cordon mastic ou joint caoutchouc et des échelons aluminiums espacés de
30 cm maximum ; fourniture, calage et mise à la cote définitive d'un tampon fonte Ø600
classe 400 KN type pivotant ainsi que des joints d'étanchéité (type FORSHEDA ou
équivalent) au droit des pénétrations dans l'ouvrage ;
remblaiement périphérique soigné en GNT 0/80 compactée par couches de 30 cm maximum
; couche de fondation de chaussée conforme aux prescriptions du gestionnaire de la voirie ;
réfection provisoire de chaussée en enrobé à froid ; réfection définitive de chaussée à
l'identique et toutes sujétions.
7.2.3
Diamètre Ø1000 mm béton
L'unité pour une profondeur mesurée au fil d'eau de -1.50 m :
7.2.1
Diamètre Ø600 mm polyéthylène
L'unité pour une profondeur mesurée au fil d'eau de -1.50 m :
Diamètre Ø800 mm béton
L'unité pour une profondeur mesurée au fil d'eau de -1.50 m :
BPU
18 août 2014
10
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
7.3
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
PLUS VALUE POUR SURPROFONDEUR REGARD DE VISITE PREFABRIQUE
Cette plus value s'applique indifféremment aux articles 07.1 et 07.2 et intègre l'ensemble des
terrassements, la fourniture et la mise en œuvre des éléments préfabriqués supplémentaires
ainsi que des équipements annexes (échelons ; cordon mastic) et toutes les sujétions
supplémentaires de pompage, blindage, protection de la fouille et des travailleurs.
7.3.3
Diamètre Ø1000 mm béton
Le décimètre :
7.8
CANIVEAU GRILLE PREFABRIQUE
Cet article rémunère la prestation relative à la construction d'un caniveau grille préfabriqué,
permettant la collecte des eaux pluviales.
Il comprend : mise en place des panneaux et feux de signalisation; découpe et démolitions
de chaussée ; terrassements soignés à l'engin et à la main à une cote de -0,50 m en
dessous du fil d'eau du collecteur ; blindage de la fouille ; évacuation des déblais extraits en
décharge agréée y compris droits de décharge ; réglage et compactage du fond de forme ;
fourniture et mise en oeuvre sur environ 20 cm d'une couche d'assiste en graviers roulés
15/30 réglés à la main ; fourniture et mise en oeuvre des éléments préfabriqués béton
(cunette ; éléments de hausse ; cadre de répartition), de leur étanchéité par cordon mastic
ou joint caoutchouc ; fourniture, calage et mise à la cote définitive d'une grille fonte ainsi que
des joints d'étanchéité (type FORSHEDA ou équivalent) au droit des pénétrations dans
l'ouvrage ; remblaiement périphérique soigné en GNT 0/80 compactée par couches de 30
cm maximum ; couche de fondation de chaussée conforme aux prescriptions du gestionnaire
de la voirie ;
7.8.2
réfection provisoire de chaussée en enrobé à froid ; réfection définitive de chaussée à
l'identique et toutes sujétions.
Largeur de grille 200 mm - classe (A 400 KN conforme norme PMR longueur 5ml
L'unité pour une profondeur mesurée au fil d'eau de -0.60 m :
7.4
REGARD DE BRANCHEMENT/VISITE EAUX USEES PREFABRIQUE
Cet article rémunère la prestation relative à la construction d'un regard de branchement /
visite eaux usées, permettant l'accès à un réseau d'assainissement eaux usées.
Il comprend : mise en place des panneaux et feux de signalisation; découpe et démolitions
de chaussée ; terrassements soignés à l'engin et à la main à une cote de -0,50 m en
dessous du fil d'eau du collecteur ; blindage de la fouille ; évacuation des déblais extraits en
décharge agréée y compris droits de décharge ; réglage et compactage du fond de forme ;
fourniture et mise en oeuvre sur environ 20 cm d'une couche d'assiste en graviers roulés
15/30 réglés à la main ; fourniture et mise en oeuvre des éléments préfabriqués polyéthylène
ou béton (cunette ; éléments de hausse ; cadre de répartition), de leur étanchéité par cordon
mastic ou joint caoutchouc ; fourniture, calage et mise à la cote définitive d'un tampon fonte
type "hydraulique" ainsi que des joints d'étanchéité (type FORSHEDA ou équivalent) au droit
des pénétrations dans l'ouvrage ; remblaiement périphérique soigné en GNT 0/80
compactée par couches de 30 cm maximum ;
7.4.5
couche de fondation de chaussée conforme aux prescriptions du gestionnaire de la voirie ;
réfection provisoire de chaussée en enrobé à froid ; réfection définitive de chaussée à
l'identique et toutes sujétions.
Béton carré 400 mm x 400 mm - tampon série 250 KN
L'unité pour une profondeur mesurée au fil d'eau de -1.50 m :
Béton carré 600 mm x 600 mm - tampon série 250 KN (prof 2.50m)
L'unité pour une profondeur mesurée au fil d'eau de -1.50 m :
BPU
18 août 2014
11
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
8
BRANCHEMENTS PARTICULIERS ASSAINISSEMENT
8.1
CREATION BRANCHEMENT PARTICULIER EAUX USEES
Comprenant : mise en place des panneaux de chantier et des feux de circulation ; découpe
et démolition de chaussée (le cas échéant) ; terrassements soignés à l'engin et à la main en
vue du dégagement de la conduite principale et de la création du branchement sur 8.00 ml (y
compris sujétions relatives à la présence d'obstacles perpendiculaires ou parallèles) ;
évacuation des déblais en décharge agréée y compris droits de décharge ; fourniture et
pose des canalisations et pièces spéciales nécessaires au raccordement sur le collecteur (1
culotte de branchement + 2 manchons de raccordement) et à la réalisation du branchement
(3 coudes + 8.00 ml de canalisation de branchement) ; lit de pose et d'enrobage en sable
grossier ou gravette concassée ;
remblaiement en GNT 0/80 compactée par couches de 30 cm maximum ; couche de
fondation de chaussée conforme aux prescriptions du gestionnaire de voirie ; réfection
provisoire de chaussée en enrobé à froid (le cas échéant) ; réfection définitive de chaussée
à l'identique (le cas échéant) et toutes sujétions.
8.1.1
Nota : Le regard de branchement ne fait pas partie de cet article (voir article 8.2).
Diamètre Ø160 PVC CR8 ou polypropylène CR8
L 'ensemble pour une longueur forfaitaire de 8.00 ml, quelle que soit la nature de la voirie et du terrain :
8.2
REGARD PREFABRIQUE DE BRANCHEMENT EAUX USEES
Cet article rémunère la prestation relative à la construction d'un regard de visite préfabriqué,
permettant l'accès à un réseau d'assainissement.
Il comprend : mise en place des panneaux et feux de signalisation, découpe et démolitions
de chaussée, terrassements soignés à l'engin et à la main, blindage de la fouille, évacuation
des déblais extraits en décharge agréée y compris droits de décharge, réglage et
compactage du fond de forme, fourniture et mise en œuvre sur environ 20 cm d'une couche
d'assise en graviers roulés 15/30 réglés à la main, fourniture et mise en œuvre des éléments
préfabriqués PVC ou béton (cunette ; éléments de hausse ; cadre de répartition ou cône de
réduction), de leur étanchéité par cordon mastic ou joint caoutchouc ; fourniture calage et
mise en œuvre d'un tampon fonte classe 250 KN type 'hydraulique" ; remblaiement
périphérique soigné en GNT 0/80 compactée par couches de 30 cm maximum ; couche de
fondation de chaussée conforme aux prescriptions du gestionnaire de la voirie ; réfection
provisoire de chaussée en enrobé à froid ; réfection définitive de chaussée à l'identique et
toutes sujétions.
8.2.1
Diamètre Ø315 PVC
L'unité pour une profondeur mesurée au fil d'eau de -1.50 m :
8.6
CANALISATION DE BRANCHEMENT PARTICULIER (EU/EP) y compris tranchée
Comprenant : mise en place des panneaux de chantier et des feux de circulation ; découpe
et démolition de chaussée (le cas échéant) ; terrassements soignés à l'engin et à la main (y
compris sujétions relatives à la présence d'obstacles perpendiculaires ou parallèles) ;
évacuation des déblais en décharge agréée y compris droits de décharge ; fourniture et pose
des canalisations et pièces spéciales nécessaires à la réalisation du branchement ; lit de
pose et d'enrobage en sable grossier ou gravette concassée ; remblaiement en GNT 0/80
compactée par couches de 30 cm maximum ; couche de fondation de chaussée conforme
aux prescriptions du gestionnaire de voirie ; réfection provisoire de chaussée en enrobé à
froid (le cas échéant) ; la réfection définitive de chaussée est rémunéré a part .
8.6.1
Sous partie privée sol de toute nature
Le mètre linéaire :
BPU
18 août 2014
12
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
12
RESEAUX ECLAIRAGE PUBLIC / EQUIPEMENTS
12.2
FOURREAU TPC ANNELE
Comprenant : fourniture, amenée et mise en œuvre en tranchée de fourreau de protection de
type TPC (HN 11-S-01) en polyéthylène annelé extérieur, lisse intérieur, en barre de 6
mètres ou en couronne y compris manchons de jonction ; coudes éventuels ; guidefil en
polyéthylène et toutes sujétions de coupes, pertes et chutes.
12.2.4
Diamètre 110 mm
Le mètre linéaire :
12.3
GRILLAGE AVERTISSEUR ROUGE
12.3.1
Comprenant : fourniture, déroulage soigné à environ 40 cm de la génératrice supérieure des
fourreaux et câbles à repérer.
Largeur 20 cm
Le mètre linéaire :
CABLE SOUTERRAIN TYPE U1000 R02V
Comprenant : fourniture et pose de câble sous fourreau y compris le transport, la location et
le retour des tourets, les chutes et éventuels embouts provisoires.
Section 4 x 16 mm² + vert jaune
Le mètre linéaire :
13
RESEAUX TELECOM
13.2
TUBES ET FOURREAUX
Cette prestation rémunère l'entreprise pour la fourniture ; l'amenée ; la mise en œuvre en
tranchée ou en encorbellement de tubes ou fourreaux y compris manchons de jonction ;
collage ; aiguillage; bouchons ; butées d'ancrage et de protection en entrée/sortie des
chambres en béton armé et toutes sujétions de pertes et chutes.
L'entreprise aura à sa charge les essais pour remise des ouvrages auprès du
concessionnaire (compris dans le présent article).
13.2.1
PVC collé gris Ø28 mm extérieur (ép. 1.5 mm)
Le mètre linéaire :
13.3
PIECES SPECIALES
Cette prestation rémunère l'entreprise pour la fourniture ; l'amenée ; la mise en œuvre en
tranchée ou en encorbellement des pièces spéciales nécessaires au raccordement et à la
jonction des fourreaux, tubes et équipements divers y compris collage ; aiguillage ; butées
d'ancrage et toutes sujétions de pertes et chutes.
13.3.1
Coude grand rayon F.F.90° - Diamètre Ø28 mm
L'unité :
13.7
GRILLAGE AVERTISSEUR VERT
13.7.1
Comprenant : fourniture, déroulage soigné à environ 40 cm de la génératrice supérieure des
tubes et fourreaux à repérer.
Largeur 20 cm sans fil de détection
Le mètre linéaire :
BPU
18 août 2014
13
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
13.4
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
CHAMBRE DE TIRAGE PREFABRIQUEE AVEC FOND
Cette prestation rémunère la création d'une chambre de tirage normalisée préfabriquée avec
fond et comprend : mise en place des panneaux et feux de signalisation ; découpe et
démolitions de chaussée ; terrassements soignés à l'engin et à la main à une cote de - 0.20
m en dessous du niveau du fond de l'ouvrage à réaliser ; blindage de la fouille ; évacuation
des déblais extraits en décharge agréée y compris droits de décharge ; réglage et
compactage du fond de forme ; fourniture et mise en œuvre d'un béton de propreté dosé à
100 kg sur une épaisseur d'environ 15 cm ; fourniture, mise en œuvre et calage soigné des
éléments préfabriqués béton normalisés (corps ; rehausse ; dalle) ; raccordement des
multitubulaires normalisés y compris façon des masques, renforts bétonnés et étanchéité au
droit de la pénétration ; fourniture, pose et scellement à la cote voulue des cadres et
tampons de fermeture ; remblaiement périphérique soigné en tout venant 0/80 compacté par
couches de 30 cm maximum ;
13.4.2
couche de fondation de chaussée conforme aux prescriptions du gestionnaire de la voirie ;
réfection provisoire de chaussée en enrobé à froid ; réfection définitive de chaussée à
l'identique et toutes sujétions.
Type L1T - Cadre + tampon 125 KN
L'unité :
17
MATERIAUX D'APPORT
17.1
MATERIAUX D'APPORT DE CARRIERE
Ce prix rémunère le mètre cube de matériaux mis en place et comprend : l'agrément, la
fourniture de type GNT ou équivalent, le chargement, le transport, le déchargement à pied
d'œuvre ou à proximité immédiate du chantier avec la reprise, le répandage, le réglage et le
compactage par couches et toutes sujétions de mise en œuvre (éventuellement à la main) y
compris humidification éventuelle pour l'obtention de l'optimum PROCTOR. Le volume à
prendre en compte sera déterminé par métré après compactage. Ce prix s'entend quelle que
soit la provenance des matériaux et sa mise en place conforme au guide technique routier
(GTR) et le cas échéant aux fascicules 70 et 71.
17.1.3
GNT (grave non traitée) 0/80 type D31 en masse
Le mètre cube :
17.1.10 GNT (grave non traitée) Concassé 0/31.5
Le mètre cube :
17.3
ENROCHEMENTS
17.3.2
Ce prix rémunère à la tonne la fourniture, le transport, le déchargement à proximité
immédiate du chantier, la reprise et la mise en œuvre soignée de blocs triés, le calage et
toutes sujétions.
Blocs calcaire 800/1500
La tonne :
20
20.1
PRODUITS BITUMINEUX / RESINES
COUCHE D'IMPREGNATION
Cet article rémunère l'ensemble des prestations à réaliser pour imprégner le support par
répandage d'émulsion à chaud et notamment : fourniture de l'émulsion ; transport ;
protection du bâti, des éléments de fonte de voirie et de la végétation vis-à-vis des
projections de bitume ;application suivant les recommandations prescrites au CCTP.
Le dosage (à préciser par l'entreprise) sera proche de 2 kg/m².
Le mètre carré :
BPU
18 août 2014
14
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
20.2
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
GRAVE BITUME
Cet article rémunère l'ensemble des prestations à réaliser pour le répandage des couches
de grave bitume et notamment : fabrication conforme aux spécifications du C.C.T.P. ;
fourniture ; transport à pied d'oeuvre par benne bâchée ; préparation des supports y compris
engravures éventuelles au droit des reprises entre couches ; mise en oeuvre au finisher par
couche de 13 cm maximum et/ou après accord du Maître d'œuvre à la nivelleuse ; reprise à
la main si nécessaire ; réglage soigné ; cylindrage et toutes sujétions.
20.2.2
Grave bitume 0/20 classe 2
La tonne :
20.3
COUCHE D'ACCROCHAGE
Cet article rémunère l'ensemble des prestations à réaliser pour la mise en œuvre des
couches d'accrochage sur revêtement bitumineux et notamment : fourniture ; transport ;
protection du bâti, des éléments de fonte de voirie et de la végétation vis-à-vis des
projections de bitume ; application suivant les recommandations prescrites au CCTP
d'émulsion cationique dosée à 65% de bitume de grade 80/100 à raison de 300
g/m²minimum à 800 g/m² maximum (à adapter par l'entreprise suivant les produits
bitumineux utilisés) et toutes sujétions.
Le mètre carré :
20.5
BETON BITUMINEUX MIS EN OEUVRE MANUELLEMENT
Cet article rémunère l'ensemble des prestations à réaliser pour le répandage manuel du
béton bitumineux et notamment : fabrication suivant les prescriptions du CCTP ; fourniture et
transport à pied d'œuvre par benne bâchée et si nécessaire chauffée ; préparation des
supports y compris engravures éventuelles au droit des reprises ; nettoyage de la chaussée ;
protection des éléments de fonte de voirie ; répandage et réglage manuels suivant les
recommandations du CCTP ; cylindrage et toutes sujétions.
Les dosages et les épaisseurs à respecter figurent aux plans guide fournis par le Maître
d'oeuvre.
20.5.2
Béton bitumineux 0/10 (BB)
La tonne :
28
28.1
STATION DE REFOULEMENT / RELEVAGE PREFABRIQUEE
TERRASSEMENT / SERRURERIE
Comprenant pour la station et le regard de contrôle :
- Amenée du matériel et des engins nécessaires à la réalisation des travaux
- Piquetage conformément aux indications figurants au plan Guide établi par le Maître
d'oeuvre
- Décapage de la terre végétale, stockage du volume qui sera réutilisé pour végétaliser les
talus, évacuation des excédents
- Terrassement en masse, évacuation des déblais excédentaires en décharge agréée y
compris droits de décharges
- Pompage des eaux de toute nature
- Blindage des fouilles, havage éventuel
- Fourniture et pose d'une cablette de terre cuivre nu 25 mm² déroulée en fond de fouille
(long = 50 ml minimum)
- Réalisation en fond de fouille d'un blocage en pierres sèches et d'une dalle de lestage en
béton armé suffisamment dimensionnée pour résister aux pressions exercées par l'eau en
sous face de la cuve : l'entreprise devra fournir au VISA du Maître d'oeuvre les notes de
calcul et plans d'exécution de la dalle. Pour dimensionner cet ouvrage, la nappe sera
considérée comme pouvant être affleurante au terrain naturel.
- Remblaiement périphérique sur la hauteur des ouvrages avec un materiau de fine
granulométrie (sable concassé grossier ou gravette concassé 2/4) y compris compactage
hydraulique
- Fourniture et pose de 6 ml canalisation (préciser nature + Ø) d'arrivée gravitaire dans la
cuve (liaison cuve / regard de TP - by pass)
- Création d'un socle béton de support de l'armoire de commande y compris réservations
pour fourreaux de liaison et fixations pour la potence
BPU
18 août 2014
15
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
- Fourniture et pose des fourreaux et cablettes de liaison entre la cuve, l'armoire de
commande et les branchements (ECLECTRICITE + TELECOM + PUISSANCE +
COMMANDES).
- Constitution d'une plate-forme en GNT 0/80 de 50 cm d'épaisseur sur l'ensemble de la
surface clôturée, y compris compactage soigné.
- Couche de réglage épaisseur 10 cm en concassé 0/31.5 sur l'ensemble de la surface
clôturée, y compris compactage soigné
- Régalage de la terre végétale sur les talus formés en périphérie de la plate-forme + semis
type rustique
- Béton bitumineux 0/10 sur l'ensemble de la surface clôturée à raison de 125 kg / m² (5 cm
épaisseur)
- Fourniture et pose d'une clôture périphérique en panneaux rigides couleur vert haut 2.00 m
- Fourniture et pose d'un portail métallique double battant largeur utile 4.00 m x 2.00 m de
haut finition laqué vert, blocage au sol en fin de course par système "autobloc", longrine
béton dosé à 350 kg, serrure modèle agréée par le Maître d'ouvrage y compris 3 clés.
- Nettoyage général du chantier
- Repli du matériel et toutes sujétions
L'ensemble :
28.2
STATION PREFABRIQUEE DE REFOULEMENT
Comprenant fourniture et pose de :
- Une cuve en résine fibre polyester armé, qualité marine (ou équivalent) équipée le cas
échéant de ses rehaussés, renforts de réhausse et renforts de fond de cuve. (Diamètre de la
cuve 1m / hauteur 3.20m))
- Un couvercle complet équipé d'un cadenas artillerie muni de 3 clés. (Modèle agréé par le
Maître d'ouvrage)
- Une grille anti-chute en inox entrefer 10cm maxi avec trappe d'accès à battant
- Un panier dégrilleur inox à fond ouvrant (entre fer 5 cm maxi) avec console de guidage en
inox et chaîne de relevage en inox
- Une réservation pour arrivée gravitaire Ø (à compléter) (y compris joint d'étanchéité)
- Une réservation pour trop plein Ø (à compléter) (y compris joint d'étanchéité)
- Deux manchettes inox 304L à brides sur départs refoulement
- Une manchette inox 304L à brides sur rejet vidange générale
- Une potence 300kg acier galvanisé sans gouvernail et son support intégré à la cuve : la
potence sera fixée sur le massif béton de l'armoire générale de commande et devra être
contrôlée dans le cadre de l'article 28.09.
- Un palan 300 kg équipé d'une chaîne acier inox
- Deux pieds d'assise à bride percée équipés de joints de démontage
- Deux barres de guidage en inox montées sur manchons anti-vibratoire
- Un support droit pour régulateur de moteur
- Deux chaînes ( L= 6m - Charge 300kg maxi) en inox avec leurs manilles
- Deux crochets inox
- Deux poires de contact et leur câble d'alimentation
- Une sonde piézométrique (commandes des pompes niveaux très haut / haut / bas) ) et son
câble d'alimentation
- Une plaque signalétique station
- Canalisations de refoulement en inox 304L y compris quatre coudes au 1/4 et quatre brides
- Canalisation de vidange en inox y compris un coude au 1/4
Nota : Le diamètre des équipements hydrauliques sera identique à celui du diamètre sortie
refoulement des pompes proposées
Le forfait :
BPU
18 août 2014
16
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
28.3
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
REGARD DE CONTROLE
Comprenant fourniture et pose de :
- Une cuve en résine fibre polyester, qualité marine (ou équivalent) équipée d'un capot + d'un
cadenas artillerie muni de 3 clés (modèle agréé par le maître d'ouvrage) + d'une échelle en
polyester (ou équivalent)
- Canalisations de liaison entre la cuve préfabriquée et le regard de contrôle, en inox 304L
(deux refoulements / 1 vidange)
- 1 nourrice INOX 304 L à brides équipée de 3 arrivées depuis la station préfabriquée (2
refoulements+ 1 vidange) et un départ (conduite de refoulement)
- 3 vannes OCA PN 16 équipées chacune d'un volant de maneuvre (2 refoulements + 1
vidange)
- 2 clapets à boules série assainissement PN 16, à Brides
- Raccords de démontage type MAJOR AUTOBUTE et manchons souples faisant office de
compensateurs de dilatation.
- 1 prise de pression équipée d'un robinet d'arrêt à boisseau sphérique Ø 3/4 pouce et d'un
manomètre de calibre adapté
Nota : En entrée de regard, le diamètre de l'hydraulique sera identique à celui du diamètre
départ refoulement des pompes proposées. En sortie de regard, le diamètre de l'hydraulique
sera identique à celui de la conduite de refoulement à poser
L'ensemble :
28.4
POMPES
Comprenant : Fourniture et mise en oeuvre de deux groupes électro-pompes immergés
posés sur pied d'assise permettant de répondre aux caractéristiques suivantes :
- Débit unitaire mini =5m3/h
- HmT pour ce débit : 25 mCE
Roue type (à compléter), moteur équipé d'ipsothermes, à contacts normalement fermés,
démarrage en direct, Tri 400V / 50hz, câble d'alimentation électrique longueur 10 ml
minimum depuis l'armoire de commande (boîtes de jonction interdites)
Nota : Le choix des pompes s'effectuera à partir des données produites au synoptique
figurant au C.C.T.P.
La commande des pompes s'effectuera à partir d'une sonde piézomètrique adaptée fixée
sur la cuve et qui enregistrera les niveaux de commande suivants :
- Niveau bas (NB) : arrêt pompes
Niveau haut : démarrage pompe
En secours de la commande normale (défaut sur la télégestion) deux poires de contact
seront calées en :
- Alarme niveau très haut : trop plein
- Alarme niveau très bas : sécurité aspiration
L'ensemble :
28.6
EQUIPEMENTS ELECTRIQUES ET DE COMMANDE
Comprenant :
Conception ; fourniture, pose, câblage et raccordement d'une armoire électrique entièrement
étanche IP 559 double enveloppe à deux portes (dimension environ 1200 x 900 x 400)
fermeture trois points actionnée par une poignée bec de canne. L'enveloppe comportera
deux grilles de ventilation équipées de grillage antivermine ; un ventilateur d'extraction ; un
thermostat d'ambiance ; une résistance chauffante 50 W minimum ; une règlette lumineuse à
fonctionnement asservi à la position des portes.
Elle sera dimensionnée pour recevoir l'ensemble des équipements électriques (puissance ;
commande ; protections ; relayage ; auxiliaires) ainsi que la télégestion : son coefficient de
remplissage ne sera pas supérieur à 70%.
Elle sera fixée sur un socle béton (dimension environ 1500 long x 800 large x 400 hauteur
vue) dans lequel arriveront l'ensemble des câbles et fourreaux en provenance de la cuve et
des branchements électriques / Télécom.
La façade avant de l'armoire comprendra :
- Un voyant blanc général de mise sous tension
BPU
18 août 2014
17
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
- Un voyant orange "défaut niveau" affichant la consigne "Alarme Niveau Haut" et "Alarme
Niveau Bas" enregistré par une des deux poires de niveau
- Un voltmètre général avec son commutateur de phases
- Un bouton poussoir "test lampes"
- Une poignée "arrêt coup de poing"
- Un interrupteur général "maintenance" dont la position sera relayée à la fonction
"acquittement" située dans l'armoire
Ainsi que pour chacun des groupes électropompes :
- Un ampèremètre de calibre approprié
- Un interrupteur de marche (automatique - manuel - arrêt)
- Un voyant "marche" couleur vert
- Un voyant "défaut" couleur rouge
- Un compteur horaire
Nota : il n'est pas prévu de compteur d'impulsion. Cette information sera toutefois reprise sur
la télégestion.
Afin de sécuriser l'exploitation de l'ouvrage, un capteur sera positionné sur l'ouverture des
portes : un commutateur "intervention" implanté dans l'armoire servira à l'acquittement de
l'intervention des agents du service exploitation.
L'équipement intérieur de l'armoire comprendra les protections, commandes, relayages
nécessaires au fonctionnement de la station et notamment (liste non exhaustive) :
- Châssis général de support des équipements électriques
- Contacteurs
- Disjoncteurs moteurs
- Dispositifs de protection contre la marche mono et l'inversion des phases
- Relayage
- Transformateurs
- Protections différentielles et ampèremétriques des circuits
- Équipements de permutation automatique des pompes
- Temporisation retour secteur
- Bornier général (phases / neutre) et de terre
- Prises 230 V - 20 A et 400 V - 20A équipées de leurs protections respectives
L'ensemble des défauts et des informations sera reporté sur le boîtier de télégestion et sur
les voyants de façade associés.
L'ensemble :
28.7
TELEGESTION
Comprenant :
- Fourniture, pose, raccordement et paramétrage d'une unité de télégestion d'un modèle
compatible avec le système de supervision du maître d'ouvrage (S 550A ou équivalent),
d'une carte vocale à message pré-enregistré, d'une carte modem RTC, d'une batterie 12 V
rechargeable 10 A/h, d'un para-surtenseur secteur 240 V et sur ligne RTC, d'un boîtier de
raccordement aux réseaux TELECOM et 240 V.
- Les défauts et alarmes à reporter sont les suivants :
- Défaut tension
- Défaut pompe 1 / pompe 2
- Défaut ipsotherme pompe 1 / pompe 2
- Niveau très haut (depuis poire)
- Niveau très bas (depuis poire)
- Batterie basse
- Défaut US
- Les informations à reporter sont les suivantes :
- Niveau dans la bâche (entrée analogique depuis sonde piézo)
- Impulsions pompes 1 et 2
- Temps de fonctionnement pompes 1et 2
- Durée niveaux très haut et très bas
Un commutateur "maintenance" fixé sur l'armoire relayé par le bouton "acquittement" servira
à signaler les interventions du service exploitation et de maintenance.
Les mises hors services manuelles (entretien/exploitation) ne seront pas enregistrées
comme des défauts.
BPU
18 août 2014
18
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
Le logiciel de programmation de dernière génération type "assainissement" permettra de
gérer les fonctions : Alarmes, historique, bilans, intersites RTC, équations logiques, formules
mathématiques, tables de conversion, impressions locales etc...
Le forfait :
28.8
REARMEMENT AUTOMATIQUE
Comprenant : Fourniture, pose, réglage et essais d'un réenclencheur automatique type
RDB90 (ou équivalent) et de sa batterie, mis en oeuvre à l'intérieur de la logette E.D.F,
accolé au disjoncteur général fourni par le concessionnaire.
Le forfait :
28.9
CONTROLES / RECOLEMENT
Comprenant :
- Contrôle technique de l'installation électrique et de la potence par un bureau de contrôle
agréé.
- Démarches en vue de l'obtention du consuel y compris ce dernier.
- Démarches auprès d'ERDF pour la mise sous tension du branchement basse tension
(Provisoire / Définitif).
- Essais hydrauliques (Débit + Hmt : prévoir mise en place provisoire d'un débitmètre
Doppler et d'un manomètre)
- Essais électriques (puissance apparente + cos Ø de chaque groupe + résistivité de la terre)
- Fourniture en 5 exemplaires d'un dossier complet de récolement comprenant :
Schémas électriques, notices pompes, notices cuves, notices équipements hydrauliques,
consuel, contrôle technique, résultats des essais hydrauliques et électriques.
Le forfait :
28.10
ENVELOPPE BETON DU POSTE
Ce prix comprend la réalisation d'un regard maconné pou créer une envellope béton autour
du poste. Ce prix comprend également le remplissage avec un materiau compactant entre
l'envellope et les regards du poste de refoulement.
Le forfait :
31
TRAVAUX SPECIAUX
31.6
PASSAGE DE CANALISATION SOUS MUR, MURET, CLOTURE
Cette prestation rémunère le passage d'une canalisation en sous œuvre sous un obstacle
existant qui devra être conservé en l'état à l'issue des travaux (mur, muret, clôture, seuil,
haie végétale etc…). Elle comprend : terrassements manuels effectués de part et d'autre de
l'obstacle à franchir depuis les fouilles ouvertes à l'engin mécanique ; évacuation des déblais
extraits y compris droits de décharge ; réglage et compactage du fond de forme ;
approvisionnement, mise en œuvre et compactage du lit de pose et d'enrobage ; pose de la
canalisation ; fourniture, mise en œuvre manuelle et compactage hydraulique des matériaux
nécessaires au remblaiement des terrassements effectués en sous œuvre.
Ce prix ne comprend pas la fourniture des canalisations comptées à l'article (à préciser).
L'unité :
BPU
18 août 2014
19
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
31.6
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
CREATION D UN ESCALIER y compris terrassement
Ce prix comprend l 'ensemble des terrassements en masse ; évacuation en décharge
agréée des déblais extraits y compris droits de décharge ; ; implantation ; réglage et
compactage du fond de forme nécessaire à la réalisation d'un escalier dans les règles de
l'art suivant le plan guide.
Les contres marches seront en volige bois 150 x 55 , leurs fixations adaptées est ancrée par
tige métallique en 3 endroit 1m de profondeur, , leur fixation (boulons, écarteurs, éclisses de
renfort et arrière).
Le total pour 36 marches + 1 plateforme au milieu, chaque marche sera en concassé.
Le limon de part et d'autre sera une volige bois fixé sur toutes les contres marches
Le forfait :
31.7
COMBLEMENT DE LA FOSSE VIDANGE ET BY-PASS
Cet article rémunére le comblement de la fosse sceptique/ fosse toutes eaux par du sable
pour tout nature et tout volume de fosse. Le by-pass à l'interieur de la fosse et tout les
pieces spéciales nécessaires au raccordement entre l'entrée et la sortie de la fosse font
partie intégrante de ce prix.
Le forfait :
32
32.3
REMISES EN ETAT / REFECTIONS
REFECTIONS DE PELOUSES SOIGNEES
Cet article rémunère l'ensemble des prestations à réaliser en vue de la remise en état
soignée des pelouses endommagées lors des travaux.
Il comprend : reprise de la terre végétale stockée préalablement (voir article 02.01) ;
régalage soigné ; épierrage et scarification ; amendement organique ; roulage et toutes
sujétions.
32.3.2
Le mètre carré de surface endommagée y compris semis (30% de Ray Grass maxi)
Le mètre carré :
32.4
REFECTIONS DE SURFACES MINERALISEES
Cet article rémunère l'ensemble des prestations à réaliser pour remettre en état des surfaces
minéralisées endommagées lors des travaux et notamment fourniture des matériaux et
revêtements ; amenée ; reprise éventuelle ; mise en oeuvre soignée et toutes sujétions.
32.4.5
Concassé 0/6 type "Balthazard"
Le mètre carré :
32.9
REPRISE DE MARQUAGE AU SOL
Cet article rémunère l'ensemble des prestations à réaliser pour rétablir le marquage au sol
existant avant les travaux et notamment : demande d'arrêté de circulation auprès du
gestionnaire de la voirie ; mise en place de la signalisation de chantier pendant la durée de
l'intervention (panneaux de chantier ; feux tricolores ; quilles etc…) ; balayage soigné ;
fourniture et application des résines et peintures spécialement conçues à cet effet ; repli des
installations et toutes sujétions.
32.9.11 Le forfait pour l'ensemble du chantier
Le forfait :
40
CONTROLE ET RECEPTION DES TRAVAUX
40.4
CURAGE / NETTOYAGE D'UN RESEAU D'ASSAINISSEMENT GRAVITAIRE
Comprenant : ouverture des tampons ; signalisation de chantier ; curage des collecteurs au
moyen d'une hydrocureuse ; aspiration des fines et des matériaux issus du curage; transport
et dépotage en site agréé des matières extraites y compris frais liés à leur traitement.
40.4.2
Le forfait pour l'ensemble du chantier
Le forfait :
BPU
18 août 2014
20
Commune d'ENGINS - Assainissement en eaux usées - Secteur Les Jaux
n°
40.12
Dossier n° 542-07
Prix H.T.
en chiffres
Désignation des ouvrages et prix hors-taxes en toutes lettres
PLANS DE RECOLEMENT / DOSSIER DES OUVRAGES EXECUTES
L'entreprise devra impérativement remettre le jour de la réception des travaux les plans de
récolement et les dossiers des ouvrages exécutés.
Cet article rémunère l'ensemble des prestations à réaliser dans ce cadre et notamment :
réception et vérification des fonds de plan transmis par le Maître d'œuvre ou le Maître
d'ouvrage, levés de terrain par des opérateurs compétents et report sur plan de l'ensemble
des points concernés, collation et mise à jour de l'ensemble des plans d'exécution, PV
d'essai, contrôles techniques, notices d'entretien et d'exploitation, documentations
techniques des fabricants, montage du dossier des ouvrages exécutés en TROIS
exemplaires papier et un sur support informatique et envoi pour validation au Maître
d'œuvre.
40.12.3 Forfait pour l'ensemble de l'opération
Le forfait :
BPU
18 août 2014
21
