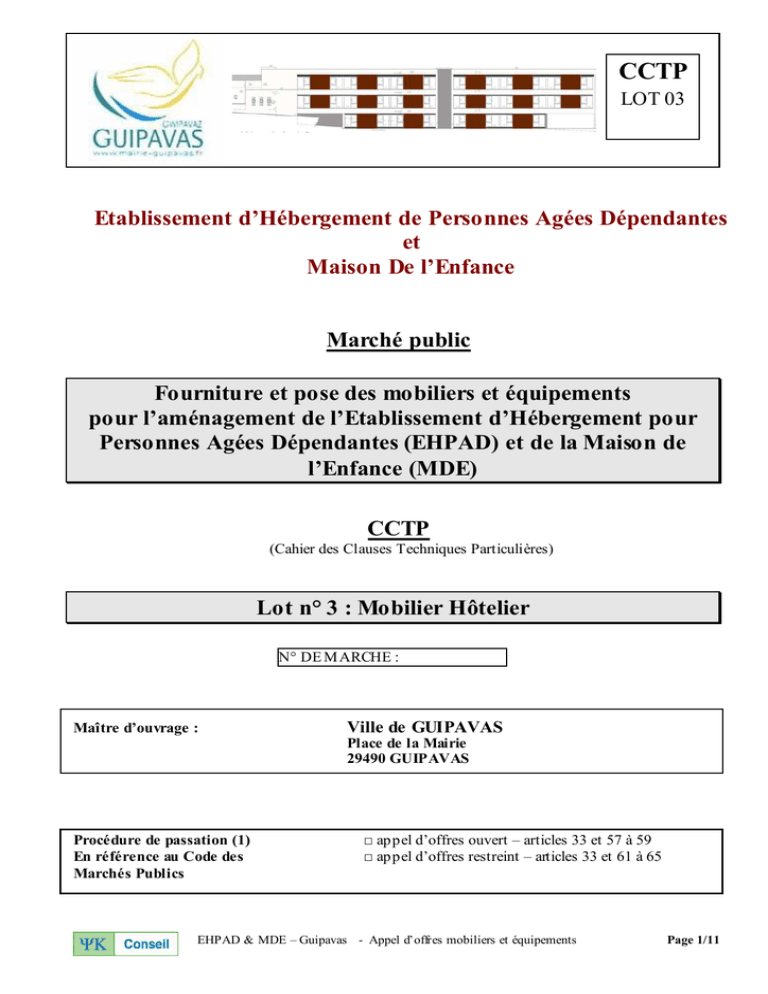

Etablissement d`Hébergement de Personnes Agées Dépendantes et

CCTP
LOT 03
Etablissement d’Hébergement de Personnes Agées Dépendantes
et
Maison De l’Enfance
Marché public
Fourniture et pose des mobiliers et équipements
pour l’aménagement de l’Etablissement d’Hébergement pour
Personnes Agées Dépendantes (EHPAD) et de la Maison de
l’Enfance (MDE)
CCTP
(Cahier des Clauses Techniques Particulières)
Lot n° 3 : Mobilier Hôtelier
N° DE M ARCHE :
Maître d’ouvrage :
Ville de GUIPAVAS
Place de la Mairie
29490 GUIPAVAS
Procédure de passation (1)
En référence au Code des
Marchés Publics
□ appel d’offres ouvert – articles 33 et 57 à 59
□ appel d’offres restreint – articles 33 et 61 à 65
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 1/11
SOMMAIRE
ARTIC LE 1 : OBJET DU LOT ET DES TINATIONS
ARTIC LE 2 : LOCALIS ATION ET QUANTITES
ARTIC LE 3 : CRITERES GEN ERAUX
ARTIC LE 4 : CARACTERIS ITIQUES TECHNIQUES
ARTIC LE 5 : LIVRAIS ONS – INS TALLATIONS – GARARNTIES
1. ARTICLE 1 : OBJET DU LOT ET DESTINATIONS
Le lot 3 comprend :
- Les Tables de restauration, de salon, d’accueil, « bistrot »
- Les fauteuils « détente », les sièges de restauration, les chaises bistrot
- Les fauteuils et tabouret du salon de coiffure – soins esthétiques et pédicure
Les plans annexés d’équipements de l’EHPAD et M aison de l’enfance sont seulement indicatifs. En cas
d’incohérence entre les plans et le CCTP, se reporter au descriptif contenu au CCTP.
2. ARTICLE 2 : LOCALISATION ET QUANTITES
Le tableau ci-dessous récapitule et quantifie les mobiliers et équipements du lot
La référence en marge renvoie au descriptif de chaque élément, objet du présent CCTP
Les fournisseurs se réfèreront également au CCTP général de l’appel d’offre
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 2/11
Indic es
3 000
3 001
3 002
3 003
3 004
Z one s
S A M famille et ré s ide nts , s alle pe tit
déjeune r, s alle polyvalente
S A M rés ide nts , s alle pe tit déje uner,
s alle polyvalente
S alle polyvale nte
s alle à manger des fam ille s
3 010
3 011
3
3
3
3
3
3
3
3
040
041
042
043
044
045
046
047
3 052
2
F orum (150 m²) - es pace cafetaria
Tables "bistrot" pied central
3
FA UTE UIL S DE T E NTE
Fau teuil visiteurs 1 p lac e
Banque ttes vis ite urs 2 places
5
TA B L E S A C C UE IL
2
1
TA B L E S B IS T R O T
hall accueil, près du local s oins ,
dev ant bure au direction,
SS as
repos
oir, m²)
S alon coiffure
alon
T V (30
S alon dé te nte (35 m²)
S alle polyv. (80 m²)
S alons (4 unité s )
R epos oir
Fauteuils détente réglables haut dos sier
Fauteuil détente style "Voltaire"
Sièges repos, "bridge", réglables
Fauteuil détente dans coins TV
Chaises
4
6
5
12
20
10
S IE G E S R E S T AUR A TIO N
S A M rés ide nts , s alle s pe tits
déjeune r, s alle polyvalente
S A M rés ide nts et S A M famille e t
s alle s pe tits déje uner
Sièges de restauration avec accoudoir
150
Sièges restauration sans accoudoir, empilables
50
C HA IS E S B IS T R O T
F orum (150 m²) - es pace cafetaria
Chaises style "bistrot"
S alon coiffure-pé dicure -es thétique
S alon coiffure-pé dicure -es thétique
S alon coiffure-pé dicure -es thétique
Fauteuils dossiers inclinables - Hauteur variable
Tabouret roulette coiffeus e
Fauteuil de lavage
12
S AL O N DE C O IF FUR E -P E DIC UR E -S OINS E S THE T IQ UE S
3 080
3 081
1
Table basse
Table guéridon- local reposoir
3 070
3 071
3 072
3 073
15
3
H all d'accueil e t S as repos oir
R epos oir (30 m²)
3 060
3 061
Desserte 2 portes
Meuble ba s , range me nt vais s e lle
TA B L E S DE S AL O N
3 050
3 051
Tables de restauration, rectangulaires 4 personnes
35
Tables de salon basses
3 030
3 031
Tables de restauration, rondes, 4 personnes
Qté
S alon dé te nte (35 m²)
3 020
3 021
3 022
Dés ignation
TA B L E S DE R E S T AUR A TIO N
1
1
1
C laus tras
forum 150 place s , caféteria, S A M
rés ide nts
C laus tra s
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
10
Page 3/11
3. ARTIC LE 3 : CRITERES GEN ERAUX
L’ensemble des mobiliers et matériels de la EHPAD seront issus d’une gamme de produits compatibles
et permettant une bonne harmonie générale par espace de vie. L’ensemble répondra aux normes récentes
européennes.
Caractéristiques principales par ordre prioritaire décroissant
Conformité aux exigences de sécurité
Ergonomie en cohérence avec le public reçu
Facilité d’entretien
Simplicité de montage, démontage, déplacement
Pérennité de la gamme : le fournisseur devra pouvoir fournir des éléments de la gamme et des
pièces détachées au moins pendant une période de 8 ans
Couleurs attractives et en accord avec l’esthétique du bâtiment (voir notes de l’architecte)
Tables : Hauteur sous plateau = 75 cm
Cette gamme doit répondre à des critères précis :
A. NORM ES et EXIGENCES TECHNIQUES :
Cf. Cahier des Clauses Techniques Générales
B. ERGONOM IE
Facilité de montage et de nouvelle configuration
L’entreprise proposera pour chaque espace un plan 2D de positionnement de ses mobiliers.
Ces plans tiendront compte des cheminements des résidents et du personnel et proposeront une
disposition et un nombre de claustras adaptés aux usages dans ce type d’établissement.
C. CONFORT d’USAGE
Pas d’aspérités ou angles tranchants, Facilité d’entretien
D. ESTHETIQUE
Lignes simples et durables en harmonie avec les aménagements définis dans les notices architecturales
jointes au CCTP général.
Couleurs variées dans une gamme compatible avec les préconisations de l’architecte
Les choix des couleurs et des finitions seront fait par le maitre d’ouvrage + avis AM O mobilier
E. QUALITE ENVIRONNEM ENTALE
Le fournisseur proposera autant que possible des produits issus de matières recyclées ou renouvelables,
dans la mesure ou ils sont compatibles avec les réglementations ci-dessus, les règles d’hygiène , de
sécurité et le principe de précaution vis-à-vis des utilisateurs et du personnel.
Origine et développement durable: Les mobiliers et équipements seront accompagnés de certificat
d’origine. Les matériaux issus de forêt primaires seront exclus. Les labels FSC, PEFC ou équivalents
seront exigés.
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 4/11
4. ARTIC LE 4 : PRES CRIPTIONS TECHNIQUES CONCERNANT LA MIS E EN PLAC E
4-1 Ouvrages préparatoires :
Les équipements ne seront livrés sur le chantier en attente de montage et mise en place qu’avec l’accord
du maître d’ouvrage quand à leur volume et localisation du stockage.
Ils seront entreposés aux frais et risques de l’entrepreneur.
4-2 Montage et mise en place
Les éléments de mobilier et d’équipement seront montés et mis en place par l’entrepreneur titulaire du
présent lot. Toute intervention d’une tierce personne ou entreprise sous traitante sera soumises aux
obligations et autorisations définies aux codes des marchés publics et du travail.
Toute dégradation due à l’opération devra être réparée aux frais du présent lot par le titulaire du marché
concerné dans le cadre de la construction de l’EHPAD&M DE de ST THUDON à GUIPAVAS.
5. CARACTERIS TIQUES TECHNIQUES PAR EQUIPEMENT
TABLES DE RES TAURATION
3001 : Table de restauration ronde 4 à 5 personnes
o
o
o
o
o
o
o
o
Quantité : 35
Table à piétement central
1 embase fonte moulée
1 fût en tube acier
1 platine en fonte moulée
Vérins de réglage
Patins anti-traçants
Plateau diamètre 120 stratifié chant alaisé bois
3002 : Table de restauration rectangulaire 4 personnes
o
o
o
o
o
o
Quantité : 15
Table à piétement dégagement latéral
Piétement tube acier peint époxy
Embase inférieures chromées ou époxy
Vérins de réglage
Plateau 140x80 stratifié chant alaisé bois
3003 : Desserte 2 portes
o
o
o
o
o
o
o
Quantité : 3
Desserte 2 portes dimensions L 100 P 50 H 90 environ
Sur vérins de réglage
Plateau stratifié en harmonie avec les choix de couleurs de l’architecte
Poignée en ABS, bois ou métal
Charnière métallique ouverture à 90°
Tablettes amovibles en aggloméré mélaminé
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 5/11
3004 : Meuble bas, rangement vaisselle
o
o
o
o
o
o
o
Quantité : 1
Buffet 3 portes, 3 tiroirs
Dimensions L 150 cm P 50à60 H 90 environ
Plateau en stratifié, chant arrondi
Poignée en ABS, bois pu métal
Charnière métallique ouverture à 90°
Rayons amovibles en aggloméré mélaminé
TABLES DE S ALON
3011 : Tables de salon basses
o
o
o
o
o
o
Quantité : 2
Table basse ronde
Assorties aux fauteuils 3044
Plateau : Diamètre 60 cm, Hauteur : 45 à 50 cm environ
Plateau dessus stratifié ép. 22m – chant alaisé bois
1 pied central en tube acier
TABLES ACCUEIL
3021 : Tables basses (Hall d’accueil et S as reposoir)
o
o
o
o
o
o
Quantité : 2
Assortie aux fauteuils 3041 et 3042
Plateau : Rectangulaire dimension : 100 x 60 cm environ, Hauteur environ : 45 à 60 cm
Plateau dessus stratifié ép. 22m – chant alaisé bois
4 pieds en tube acier
sur vérins de réglage
3022 : Table guéridon (Reposoir)
o
o
o
o
o
o
Quantité : 1
Table guéridon
Assorties aux fauteuils 3048
Plateau : Diamètre 60 cm, Hauteur : 45 à 60 cm environ
Plateau dessus stratifié ép. 22m chant alaisé bois
1 pied central en tube acier
TABLES BIS TROT
3031 : Table bistrot (Espace cafétéria du Forum)
o
o
o
o
Quantité : 3
Assortie aux chaises 3061
Piétement : 1 fut central en tube avec base : 3 branches ou embase fonte
Finition anodisé ou époxy
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 6/11
o Plateau rond diamètre 75 à 80 cm chromé inoxydable épaisseur 16mm chant aluminium ou plateau
bois
o Vérins de réglage
FAUTEUILS DETENTE
3041 : Fauteuils visiteurs 1 place (Hall d’accueil et espaces d’attente)
o
o
o
o
o
o
o
Quantité : 5
Assortie aux tables basses 3021
Hauteur d’assise minimum : 45 cm
Accoudoirs ergonomiques
Patins non traçant
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
3042 : Banquettes visiteurs 2 places (Hall d’accueil et espaces d’attente)
o
o
o
o
o
o
o
Quantité : 4
Assortie aux tables basses 3021
Hauteur d’assise minimum : 45 cm
Accoudoirs ergonomiques
Patins non traçants
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
3043 : Fauteuils détente (Salon TV)
o
o
o
o
o
o
o
o
o
Quantité : 6
Assise et dossier double galbe
Fauteuil inclinable 15 à 20 °
Piètement tube acier ou structure bois multiplis hêtre
Sur patins non traçant
Hauteur assise 45 cm
Bonne prise en main des accoudoirs en hêtre massif ou équivalent
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
3044 : Fauteuils détente style « Voltaire » (S alon détente)
o
o
o
o
o
o
o
o
Quantité : 5
Hauteur assise 45 cm minimum
Assortie aux tables basses 3011
Bonne prise en main des accoudoirs
Piétement hêtre massif avec barre de renfort
Patins non traçants
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 7/11
3045 : Sièges repos « bridge » (S alle polyvalente)
o
o
o
o
o
o
o
o
Quantité : 12
Siège assise hauteur 45 cm minimum
Poignée de préhension sur dossier
Piétement hêtre massif ou équivalent
Accoudoirs prise de main
Structure multiplis hêtre ou équivalent
Assise et dossier en mousse de polyuréthane
Revêtement textile enduit
3046 : Fauteuil détente (coin TV)
o Quantité : 20
o Fauteuil inclinable - hauteur assise 45 cm minimum
o Inclinaison dossier 15° à 20°
o Piétement tube acier peint époxy ou structure bois multiplis hêtre
o Patins non traçants
o Accoudoirs hêtre massif
o Structure bois multiplis hêtre, assise et dossier en mousse haute densité
o Revêtement tissu enduit
o Tabouret repose-pieds assorti
o Option : Fauteuil inclinable avec repose-pieds intégré, possibilité d’inclinaison indépendante du
dossier et du repose-pieds
o Couleurs en harmonie avec les choix de couleurs de l’architecte
3047 : Chaises (reposoir)
o
o
o
o
o
Quantité : 10
Chaise empilable
Piétement hêtre massif ou équivalent
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
S IEGES RES TAURATION
3051 : Sièges de restauration avec accoudoir (S alle à manger et salle polyvalente)
o
o
o
o
o
o
o
Quantité : 150
Siège assise hauteur 45 cm minimum, version appui sur table
Poignée de préhension sur dossier
Accoudoirs prise de main
Piétement hêtre massif ou équivalent
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 8/11
3052 : Chaises de restauration sans accoudoir (S alle à manger)
o
o
o
o
o
o
o
Quantité : 50
Chaise assise hauteur 45 cm minimum, version appui sur table et empilable
Poignée de préhension
Sans accoudoir
Piétement hêtre massif ou équivalent
Structure bois multiplis hêtre, assise et dossier en mousse haute densité
Revêtement tissu enduit
CHAIS ES BIS TROT
3061 : Chaises de style « bistrot » (Forum)
o
o
o
o
o
o
Quantité : 12
Piétement tube alu diamètre 25mm ép. 2mm
Finition Anodisé mat
Assise et dossier lattes aluminium 4 lames sur l’assise et 3 sur le dossier
Finition Anodisé ou epoxy
Contact au sol : embout plastique
S ALON DE COIFFURE – PEDIC URE – S OINS ES THETIQUES
3071 : Fauteuil (salon de coiffure)
o
o
o
o
o
o
o
Quantité : 1
Structure métallique
Accoudoir en polyuréthane
Garnissage mousse ignifugée indéformable
Revêtement PVC anti-feu
Piètement nylon noir, pompe gaz
Hauteur d’assise réglable de 42 à 55 cm environ
3072 : Tabouret coiffeuse (salon de coiffure)
o
o
o
o
o
Quantité : 1
Pieds chromés 5 branches sur pompe à gaz
Assise en mousse haute densité, revêtement tissu enduit
Roulettes caoutchouc antidérapantes et silencieuses
Hauteur d’assise réglable de 51 à 71 cm
3073 : Fauteuil de lavage
o
o
o
o
o
o
o
o
o
Quantité : 1
Fauteuil avec bac de lavage
Bac de lavage réglable en hauteur
Structure métallique
Accoudoir en polyuréthane
Garnissage mousse ignifugée indéformable
Revêtement PVC anti-feu
Piètement nylon noir, pompe gaz
Hauteur d’assise réglable de 42 à 55 cm environ
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 9/11
A Guipavas, le
Le M aire,
Mr
Vu et accepté,
Le Candidat,
(date, cachet, nom & signature)
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 10/11
CLAUS TRAS
3081 : Claustras (Forum, S AM résidents)
o
o
o
o
o
Quantité : 10, A disposer sur proposition plan d’aménagement de la SAM
M ontants hêtre verni naturel ou équivalent
Intérieur : panneau plein en partie inférieur / ajouré en partie supérieure
Pieds : équerre aluminium anodisé, platine acier laqué ou bois
Couleur en harmonie avec les espaces : Forum (cafétéria) et Salle à manger des résidents
A Guipavas, le
Le M aire,
Mr
Vu et accepté,
Le Candidat,
(date, cachet, nom & signature)
EHPAD & MDE – Guipavas - Appel d’offres mobiliers et équipements
Page 11/11
