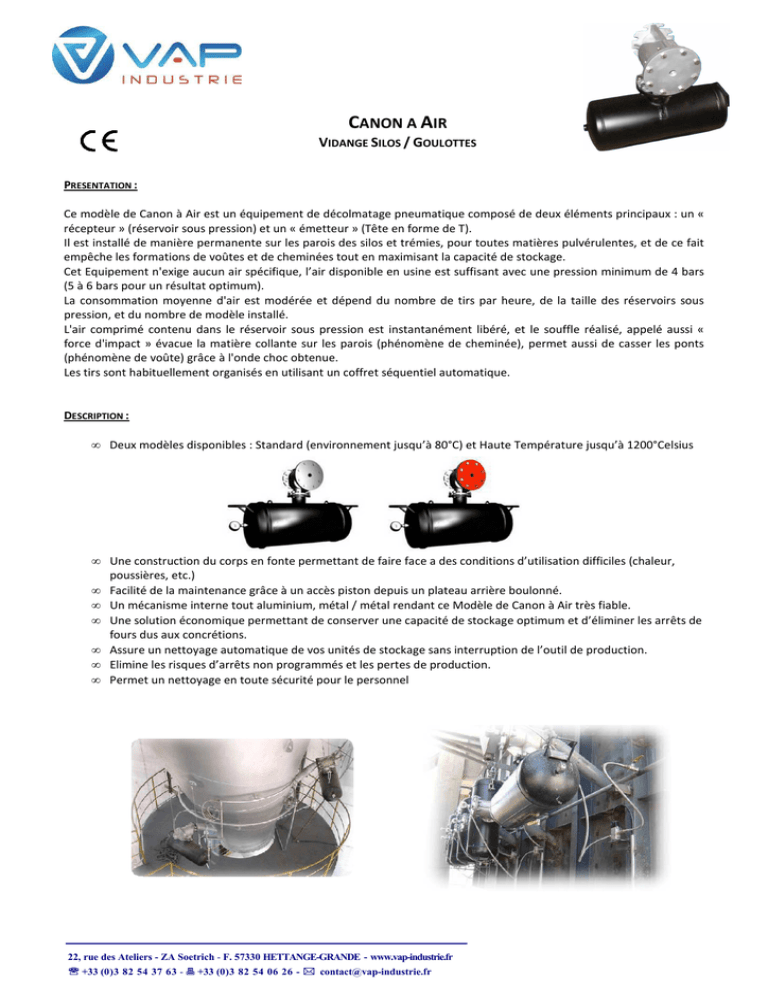

CANON A AIR
VIDANGE SILOS / GOULOTTES
PRESENTATION :
Ce modèle de Canon à Air est un équipement de décolmatage pneumatique composé de deux éléments principaux : un «
récepteur » (réservoir sous pression) et un « émetteur » (Tête en forme de T).
Il est installé de manière permanente sur les parois des silos et trémies, pour toutes matières pulvérulentes, et de ce fait
empêche les formations de voûtes et de cheminées tout en maximisant la capacité de stockage.
Cet Equipement n'exige aucun air spécifique, l’air disponible en usine est suffisant avec une pression minimum de 4 bars
(5 à 6 bars pour un résultat optimum).
La consommation moyenne d'air est modérée et dépend du nombre de tirs par heure, de la taille des réservoirs sous
pression, et du nombre de modèle installé.
L'air comprimé contenu dans le réservoir sous pression est instantanément libéré, et le souffle réalisé, appelé aussi «
force d'impact » évacue la matière collante sur les parois (phénomène de cheminée), permet aussi de casser les ponts
(phénomène de voûte) grâce à l'onde choc obtenue.
Les tirs sont habituellement organisés en utilisant un coffret séquentiel automatique.
DESCRIPTION :
• Deux modèles disponibles : Standard (environnement jusqu’à 80°C) et Haute Température jusqu’à 1200°Celsius
• Une construction du corps en fonte permettant de faire face a des conditions d’utilisation difficiles (chaleur,
poussières, etc.)
• Facilité de la maintenance grâce à un accès piston depuis un plateau arrière boulonné.
• Un mécanisme interne tout aluminium, métal / métal rendant ce Modèle de Canon à Air très fiable.
• Une solution économique permettant de conserver une capacité de stockage optimum et d’éliminer les arrêts de
fours dus aux concrétions.
• Assure un nettoyage automatique de vos unités de stockage sans interruption de l’outil de production.
• Elimine les risques d’arrêts non programmés et les pertes de production.
• Permet un nettoyage en toute sécurité pour le personnel
22, rue des Ateliers - ZA Soetrich - F. 57330 HETTANGE-GRANDE - www.vap-industrie.fr
℡ +33 (0)3 82 54 37 63 - +33 (0)3 82 54 06 26 - [email protected]
Page 2 /4
CANON A AIR
DECOLMATAGE SILOS / GOULOTTES
V.0812
CARACTERISTIQUES TECHNIQUES :
Type
V14TP
V425.T
V450.T
V4100.T
Capacité
Pression de service
(max)
Pression d’Epreuve
Diamètre Nominal
4 litres
25 litres
50 litres
100 litres
12 bars
12 bars
12 bars
12 bars
18 bars
G 1“
Galvanisation à
chaud
2 sorties 1/2“
5 Kg
18 bars
DN100
Galvanisation à
chaud
3 sorties 1/2“
25 Kg
18 bars
DN100
Galvanisation à
chaud
3 sorties 1/2“
41 Kg
18 bars
DN100
Galvanisation à
chaud
3 sorties 1/2“
55 Kg
Préparation
Connexion
Poids
Force d’Impact :
Canon à Air Type V14TP
Canon à Air Type 450HT

Dimensions (en mm) :
Canon à Air type V14TP
Canon à Air Type 450HT
℡ +33(0)3 82 54 37 63 - [email protected]
CANON A AIR
DECOLMATAGE SILOS / GOULOTTES
Page 3 /4
V.0812
OPTIONS
Unité de pilotage électrique basse température :
Permet de déclancher le tir à distance soit manuellement soit de manière automatique
Repère
1
2
3
4
5
6
7
Description
Vanne de Purge R4
Vanne Pilote
Clapet anti-retour 1/4
Flexible métallique
Raccord 1 pouce
Piège à particule
Raccord 1/4 pouce
Quantité
1
1
1
2
1
1
1
Unité de contrôle 8 canons à air :
- Organise la séquence et les temps de tir
- 220V / 100V ; 50Hz
- Bouton MARCHE/ARRET avec temoin de marche lumineux
- Bouton arrêt d'urgence pour interrompre les tirs
- 2 modes : interrupteur Auto/Manuel
• Mode Auto :
Temps T1 = temps d'impulsion sur la vanne pilote
(par défaut : 0.5 secondes)
Temps T2 = temps intervalle entre 2 tirs
(par défaut : 20 secondes)
Temps T3 = temps de reprise de la séquence
(par défaut : 13 minutes)
• Mode Manuel :
8 boutons poussoirs à actionner pour déclancher le tir du (des) canons sélectionnés
℡ +33(0)3 82 54 37 63 - [email protected]
Page 4 /4
CANON A AIR
DECOLMATAGE SILOS / GOULOTTES
V.0812
Suspension pour canon à air :
- Supporter le poids du réservoir
- Absorber les vibrations occasionnées par le tir
- Amortir le recul du canon pendant le tir
Caractéristiques :
Poids 2.1kg
Repère
1
2
3
Description
Tendeur à vis
Câble de tension à oeil (Lg 1700mm)
Plaque de fixation à crochet
Quantité
2
2
2
Piquage pour canon à air :
Application basse température
Référence
TUBE 1
DN
Inches
BRIDE 2
Référence
LTUBE2LT
LTUBE4LT
LTUBE6LT
50
100
150
2"
4"
6"
FLANGE2
FLANGE4
FLANGE6
Référence
TUBE 1
DN
Inches
BRIDE 4
Référence
LTUBE4HT
100
4"
FLANGE4
LTUBE4HT
150
6"
FLANGE6
Application haute température
