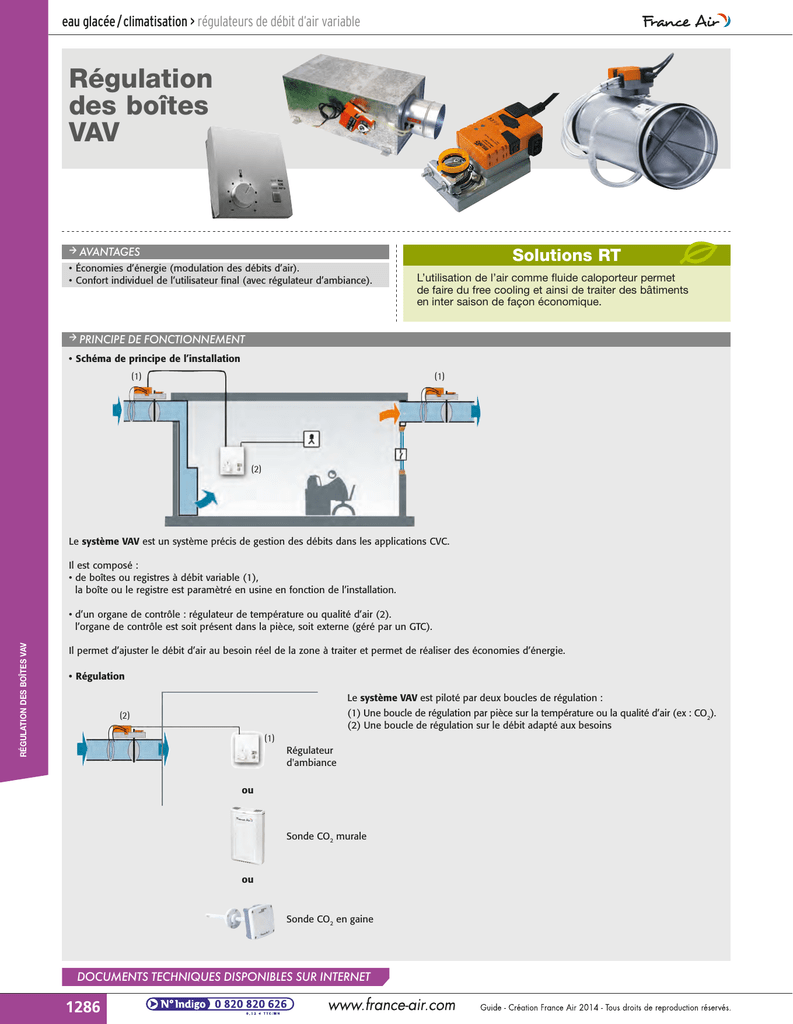

Régulation
des boîtes
VAV
Solutions RT
ÆÆ
Avantages
•Économies d’énergie (modulation des débits d’air).
•Confort individuel de l’utilisateur final (avec régulateur d’ambiance).
ÆÆ
principe
L’utilisation de l’air comme fluide caloporteur permet
de faire du free cooling et ainsi de traiter des bâtiments
en inter saison de façon économique.
de fonctionnement
•Schéma de principe de l’installation
(1)
(1)
(2)
Le système VAV est un système précis de gestion des débits dans les applications CVC.
Il est composé :
• de boîtes ou registres à débit variable (1),
la boîte ou le registre est paramètré en usine en fonction de l’installation.
régulation des boîtes vav
• d’un organe de contrôle : régulateur de température ou qualité d’air (2).
l’organe de contrôle est soit présent dans la pièce, soit externe (géré par un GTC).
Il permet d’ajuster le débit d’air au besoin réel de la zone à traiter et permet de réaliser des économies d’énergie.
•Régulation
Le système VAV est piloté par deux boucles de régulation :
(1) Une boucle de régulation par pièce sur la température ou la qualité d’air (ex : CO2).
(2) Une boucle de régulation sur le débit adapté aux besoins
(2)
(1)
Régulateur
d'ambiance
ou
Sonde CO2 murale
ou
Sonde CO2 en gaine
Documents techniques disponibles sur internet
1286
eau glacée / climatisation > régulateurs de débit d’air variable
ÆÆ
moto
régulateur
•Présentation de la régulation par gamme
Moto régulateur
Boîte VAV
Version MP
Version LON
Version Mod
Natif LON
Natif ModBus
KS / KS-L
• Analogique
2 - 10 V DC
0 - 10 V DC
programmable
(voir p. 1 283)
Optidrive
ou
• Bus installation MP
avec interopérabilité sur réseau
Lon Modbus Bacnet
Via passerelle.
(voir p. 1 280)
Paramétrage possible directement des débits mini et maxi sur site avec le boîtier ZTH - GEN (version MP uniquement).
•Exemple d’utilisation des différents moto-régulateurs
-- Moto régulateur MP
Dans les applications classiques ou communicantes avec contrôle et report via passerelle vers un système de gestion supérieur (type GTC)
(informations disponibles débit et position)
-- Moto régulateur LON / MOD
Dans les applications avec un réseau LON / ModBus
•Moto-régulateur
MP
LON
MOD
Produit
NMV & LMV D3 - MP
NMV & LMV D3 - LON
NMV & LMV D3 - MOD
Tension alimentation
24 V AC / DC*
24 V AC / DC*
24 V AC / DC*
Signal de commande
0 -10V DC / 2 -10V DC ou en mode
Communicant, suivant régulateur
et protocol
LonWorks
ModBus
Communication
Débit en
0 -10V DC / 2 -10V DC
ou
Communicant (Débit et Position)
Suivant Passerelle en
LON, BACNET, MODBUS….
(Débit, position...)
En LonWorks
(Débit, position...)
En ModBus
régulation des boîtes vav
Gamme
* voir cas particulier sur la fiche technique.
1287
eau glacée / climatisation > régulateurs de débit d’air variable
ÆÆ
accessoires
compatibles avec les servomoteurs MP
•Régulateurs d’ambiance
-- Alimentation : 24 V.
-- Puissance absorbée : 3 VA
CR24-B1
CR24-B2
CR24-B2E
CR24-B3
-a
utomatique, par mesure
de la température d’eau
-
●
●
-
- automatique, par contact sec externe
●
-
-
●
●
●
●
●
Commutation entre mode hiver et mode été
Réglage de la température de consigne
- par potentiomètre interne
- plage de réglage
- bouton de décalage de consigne ± 3K
15…36 °C (par défaut 21 °C)
●
●
Sélecteur de régime
●
●
● (Auto, Eco, Max)
Mesure de la température ambiante
- sonde d’ambiance intégrée au régulateur
●
●
●
●
- sonde externe raccordée au régulateur
●
●
●
●
Régulation
- comportement de régulation
- bande proportionnelle en chaud
- bande proportionnelle en froid
P
P
P
P/PI
1,5 ou 3 K
1,5 ou 3 K
1,5 ou 3 K
1,5 ou 3 K
3 ou 2 K
3 ou 2 K
3 ou 2 K
3 ou 2 K
● (0…10 V)
● (0…10 V)
● (0…10 V)
● (0…10 V)
Décalage de consigne
- signal extérieur
Débit d’air
Débit d’air + pilotage de batteries terminales
Sorties
- nombre
1
2
2
3
● (max 5 mA)
● (max 5 mA)
● (max 5 mA)
● (max 5 mA)
- TOR 24 V (2 étages)
-
-
●
-
- chronoproportionnel 24 V (2 étages)
-
-
-
-
- 0…10 V
-
-
-
● (max 5 mA)
- 3 points, AC 24 V
-
● (max 0,5 A / 10 VA)
Codes articles
996 540
996 541
● (max 0,5 A / 10 VA)
996 542
•Sonde de qualité d’air : EGQ120
-- Alimentation : 24 V
-- Puissance absorbée : 2,5 VA
-- Température de fonctionnement : 0…40 °C
-- Sortie : 0…10 V
-- Un potentiomètre d’ajustage permet
de modifier la sensibilité
du signal de sortie (étendue de mesure).
code article 699 465.
•Sonde CO2 en gaine - p. 660
•Sonde de température TFK - code 699 554.
-- Utilisation : sonde de gaine pour CR24B.
-- Plage de mesure : 10 à 45 °C.
-- Support de sonde en accessoire.
-- Longueur : 2 m.
code article 699 555.
•Sonde CO2 murale - p. 660
pen
sez
-y
régulation des boîtes vav
- système VAV, 0…10 V
1288
Accessoires compatibles
avec les servomoteurs
LON / MOD
Informations disponibles
sur la fiche technique
996 543
