Couche Ethernet : Etude fonctionnelle des switchs
Rappel : Ce TP est évalué
On vous demande d'analyser le fonctionnement des échanges d'informations entre switchs pour la
définition des trajets d'acheminement des trames dans le réseau.
Mise en situation:
L'étude porte sur un montage à 3 switchs :
1 switch HP Procurve 2524
2 switchs 3Com Baseline 2226 Plus

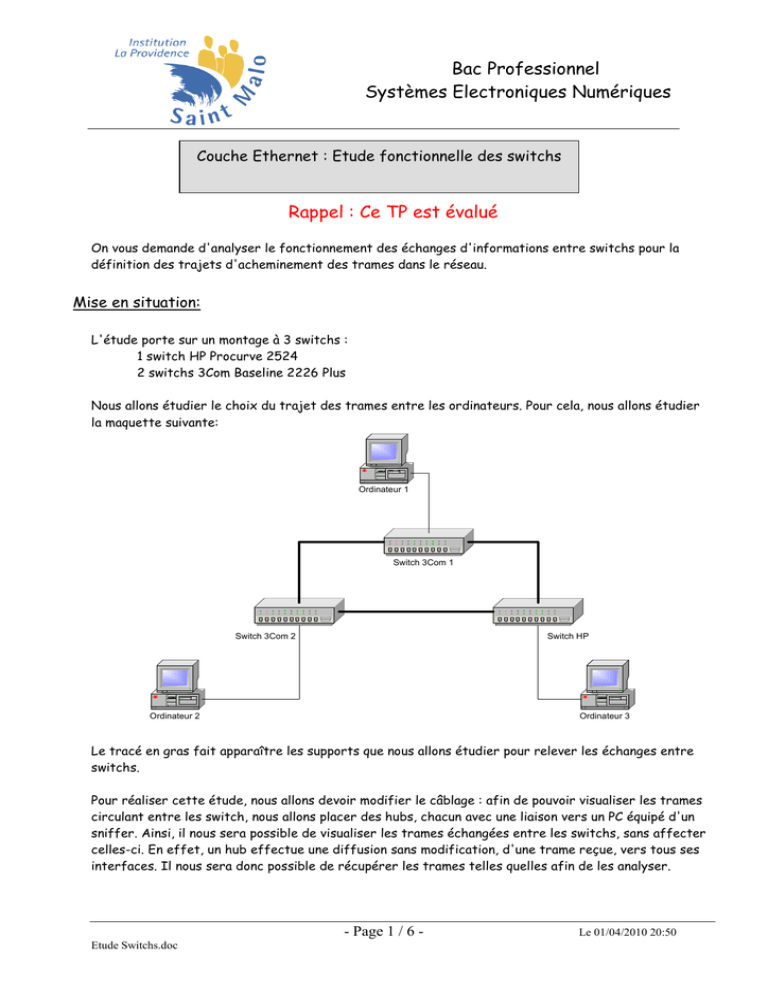

Nous allons étudier le choix du trajet des trames entre les ordinateurs. Pour cela, nous allons étudier
la maquette suivante:
Ordinateur 1
Switch 3Com 1
Switch 3Com 2
Switch HP
Ordinateur 2
Ordinateur 3
Le tracé en gras fait apparaître les supports que nous allons étudier pour relever les échanges entre
switchs.
Pour réaliser cette étude, nous allons devoir modifier le câblage : afin de pouvoir visualiser les trames
circulant entre les switch, nous allons placer des hubs, chacun avec une liaison vers un PC équipé d'un
sniffer. Ainsi, il nous sera possible de visualiser les trames échangées entre les switchs, sans affecter
celles-ci. En effet, un hub effectue une diffusion sans modification, d'une trame reçue, vers tous ses
interfaces. Il nous sera donc possible de récupérer les trames telles quelles afin de les analyser.
- Page 1 / 6 Etude Switchs.doc
Le 01/04/2010 20:50
Bac Professionnel
Systèmes Electroniques Numériques
Le schéma de câblage obtenu pour le TP sera le suivant :
Ordinateur 1
Switch 3Com 1
Analyseur 1
Analyseur 3
Hub 1
Hub 3
Switch 3Com 2
Switch HP
Hub 21
Hub 22
Ordinateur 2
Installation:
Ordinateur 3
Analyseur 21
Analyseur 22
Vous disposez de
- 1 switch HP Procurve 2524 avec sa documentation
- 2 switchs 3Com Baseline 2226 Plus avec documentation
- 4 hub SMC Elite
- 7 PC sous XP (3 utilisés en ordinateur et 4 utilisés en analyseur)
- 1 portable pour accéder aux ressources.
Toutes les machines disposent d'une copie installée de Wireshwark
Vous aurez besoin de vous connecter au switch via le mode telnet
Les commandes des switchs utiles pour ce TP sont expliquées dans la documentation fournie en annexe.
Les switch ont été pré-configurés avec les adresses IP suivantes :
- switch HP : 192.168.1.51 /24
- switch 3Com 1 : 192.168.1.52 /24
- switch 3Com 2 : 192.168.1.53 /24
Allumer les 7 PC, et créez un ordinateur virtuel sous XP.
Changer le nom de ce XP virtuel.
Modifier l'adressage afin que les ordinateurs appartiennent tous au sous-réseau 192.168.1.0/24.
- Page 2 / 6 Etude Switchs.doc
Le 01/04/2010 20:50
Bac Professionnel
Systèmes Electroniques Numériques
Câbler votre montage.
Vérifier par des ping que toutes les machines (switchs et PC) communiquent.
Eteignez les switchs.
Reproduire sur votre compte rendu le tableau fourni en annexe, et le compléter.
Evaluation : Demandez au professeur avant de poursuivre.
Le TP comporte 4 parties. Lisez l'ensemble du sujet avant de commencer.
I – Protocole couche liaison
Lancer Wireshak sur tous les postes
Allumer le switch HP.
Relever les trames émises par les switch sur les différentes interfaces.
Quels protocoles apparaissent dans les captures de Wireshark sur chacun des postes?
Allumer les deux switchs 3Com.
Relever les trames émises par tous les switchs sur les différentes interfaces.
Relevez les échanges entre les switchs en précisant bien l'émetteur et le destinataire (@Mac)
Evaluation : Demandez au professeur avant de poursuivre.
II – Circulation des trames
Lancer Wireshak sur tous les postes
Effectuer un ping entre les Ordinateur1 et 2
Relever grâce à Wireshark, le chemin parcouru par les trames
Quel est le contenu des tables des adresses MAC sur chacun des switchs?
Quel est le contenu de la table ARP des switch et des Ordinateur1 et 2?
Effectuer un ping entre les Ordinateur2 et 3
Relever grâce à Wireshark, le chemin parcouru par les trames
Quel est le contenu des tables des adresses MAC sur chacun des switchs?
Quel est le contenu de la table ARP des switch et des Ordinateur2 et 3?
Effectuer un ping entre les Ordinateur1 et 3
Relever grâce à Wireshark, le chemin parcouru par les trames
Quel est le contenu des tables des adresses MAC sur chacun des switchs?
Quel est le contenu de la table ARP des switchs et des Ordinateur1 et 3?
Conclure quand au trajet des trames dans le réseau
Est-ce cohérent par rapport aux tables Arp
Quel peut-être le cheminement des trames si l'on fait un ping entre un ordinateur et un switch ?
Reproduire sur votre compte rendu le tableau en annexe, et le compléter.
Evaluation : Demandez au professeur avant de poursuivre.
- Page 3 / 6 Etude Switchs.doc
Le 01/04/2010 20:50
Bac Professionnel
Systèmes Electroniques Numériques
III – Utilité et fonctionnement des échanges entre switchs
La commande ping –t @IP permet d'effectuer une suite de ping en continu. L'arrêt s'effectue par
Ctrl C
Relancer Wireshak sur tous les postes.
Lancer un ping continu entre Ordinateur1 et 2
Lancer un ping continu entre Ordinateur1 et 3
Lancer un ping continu entre Ordinateur2 et 3
Les ping doivent apparaître dans les fenêtres Wireshark suivant les trajets que vous avez relevés
précédemment.
Couper la liaison entre le Hub21 et le hub22
Noter ce qu'il se passe sur les ordinateurs
Noter ce qu'il se passe sur les switchs
Noter ce qui se passe sur les relevés Wireshark
Relever alors les modifications enregistrées sur les tables Arp des ordinateurs et des switchs.
Lorsque vos observations sont totalement validées, rebrancher la liaison.
Que se passe-t-il maintenant ?
Conclure et préciser le fonctionnement de l'ensemble
- le protocole mis en jeu
- l'évolution des tables Arp
Evaluation : Demandez au professeur avant de poursuivre.
Pour parfaire votre compte-rendu, recherchez sur Internet des compléments sur le fonctionnement
du protocole étudié.
Un compte rendu informatique peut être réalisé avec le portable mis à votre disposition.
Evaluation :
Votre compte-rendu individuel intervient dans votre notation.
- Page 4 / 6 Etude Switchs.doc
Le 01/04/2010 20:50
Bac Professionnel
Systèmes Electroniques Numériques
Annexe 1:
Pour lancer un ping à partir d'un switch, connecter-vous par via votre browser, en tapant l'adresse ip
du switch dans la barre d'adresse sous la forme :
Vous accédez alors à l'interface Web embarqué du switch. Cherchez dans la documentation le menu
permettant le test de la communication.
Annexe 2:
Sur Wireshark, pour lancer une capture, cliquer sur
- capture
o Interface
Choisir l'interface réseau du PC et cliquer sur Start
Pour arrêter la capture, cliquer sur
- capture
o stop (ou restart pour relancer une nouvelle capture)
Ne pas sauvegarder vos captures
Annexe 3:
Type
réseau
PC
PC
PC
PC
PC
PC
Switch
Switch
Switch
Hub
Hub
Hub
Marque
réference
@MAC
Ordinateur 1
HP
HP2524
- Page 5 / 6 Etude Switchs.doc
@IP
192.168.1.0 / 24
Le 01/04/2010 20:50
Bac Professionnel
Systèmes Electroniques Numériques
Annexe 4:
Emetteur
Ordinateur1
Ordinateur2
Ordinateur1
Ordinateur1
Ordinateur1
Ordinateur1
Ordinateur2
Ordinateur2
Ordinateur2
Ordinateur3
Ordinateur3
Ordinateur3
Switch HP
Switch HP
Switch 3Com 2
Switch 3Com 2
Switch 3Com 1
Switch 3Com 1
(*) Préciser les switchs
Récepteur
Cheminement (*)
Ordinateur2
Ordinateur3
Ordinateur3
Switch HP
Switch2
Switch3
Switch HP
Switch 3Com 2
Switch 3Com 1
Switch HP
Switch 3Com 2
Switch 3Com 1
Switch 3Com 2
Switch 3Com 1
Switch 3Com 1
Switch HP
Switch HP
Switch 3Com 2
et hubs traversés exemple : switch HP / hub2 / switch 3Com 2
