Inov`Mur

Annulé
Référence Avis Technique
ali
de

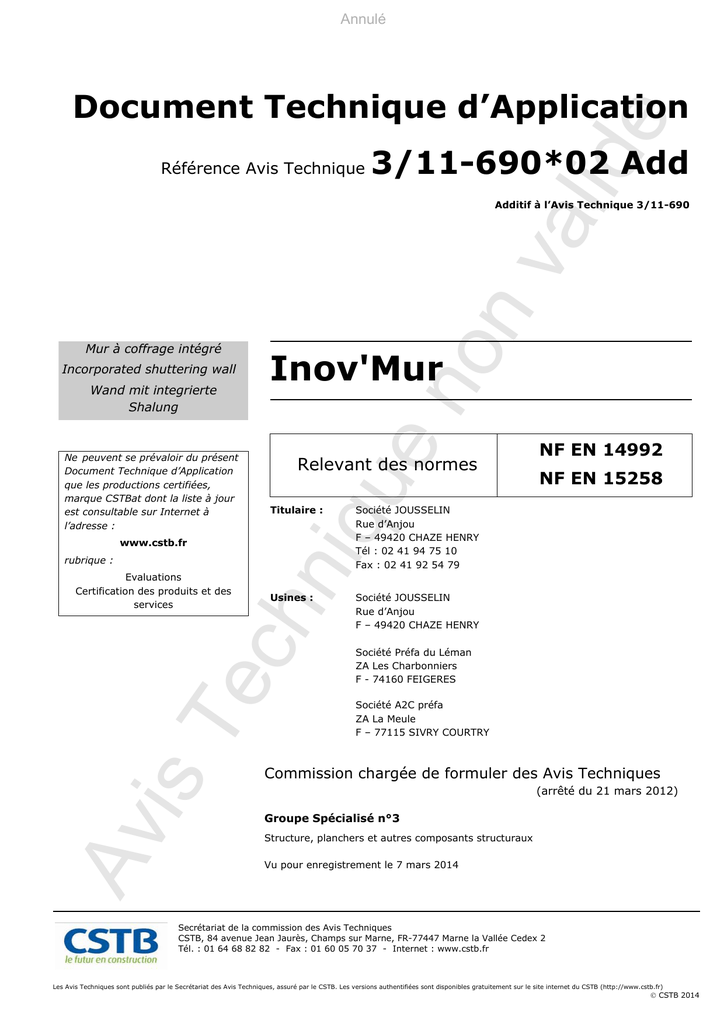

Document Technique d’Application
3/11-690*02 Add
no
nv
Additif à l’Avis Technique 3/11-690
Mur à coffrage intégré
Inov'Mur
Incorporated shuttering wall
www.cstb.fr
rubrique :
Titulaire :
Société JOUSSELIN
Rue d’Anjou
F – 49420 CHAZE HENRY
Tél : 02 41 94 75 10
Fax : 02 41 92 54 79
Usines :
Société JOUSSELIN
Rue d’Anjou
F – 49420 CHAZE HENRY
Av
is
Te
ch
Evaluations
Certification des produits et des
services
Relevant des normes
NF EN 14992
NF EN 15258
niq
Ne peuvent se prévaloir du présent
Document Technique d’Application
que les productions certifiées,
marque CSTBat dont la liste à jour
est consultable sur Internet à
l’adresse :
ue
Wand mit integrierte
Shalung
Société Préfa du Léman
ZA Les Charbonniers
F - 74160 FEIGERES
Société A2C préfa
ZA La Meule
F – 77115 SIVRY COURTRY
Commission chargée de formuler des Avis Techniques (arrêté du 21 mars 2012) Groupe Spécialisé n°3
Structure, planchers et autres composants structuraux
Vu pour enregistrement le 7 mars 2014
Secrétariat de la commission des Avis Techniques
CSTB, 84 avenue Jean Jaurès, Champs sur Marne, FR-77447 Marne la Vallée Cedex 2
Tél. : 01 64 68 82 82 - Fax : 01 60 05 70 37 - Internet : www.cstb.fr
Les Avis Techniques sont publiés par le Secrétariat des Avis Techniques, assuré par le CSTB. Les versions authentifiées sont disponibles gratuitement sur le site internet du CSTB (http://www.cstb.fr)
 CSTB 2014
Le Groupe Spécialisé n° 3 de la Commission chargée de formuler des Avis
Techniques a examiné le 14 novembre 2013 le procédé de mur à coffrage intégré
« Inov'Mur » exploité par la société Jousselin. Il a formulé sur ce procédé l’additif
à l’Avis Technique n°3/11-690. Cet Avis est formulé pour les utilisations en France
y compris DOM-COM.
1.
1.1
Définition succincte
Description succincte
Conclusions
Identiques à l’Avis Technique n°3-11/690.
2.
Additif à l’Avis Technique n°3/11-690.
Mise sur le marché
Appréciation globale
Identiques à l’Avis Technique n°3-11/690.
2.1
Identification
A condition que chaque fabrication bénéficie d’une certification
CSTBat, l’utilisation du procédé dans le domaine d’emploi visé est
Identiques à l’Avis Technique n°3-11/690.
3.
appréciée favorablement.
AVIS
Validité
L’Avis porte uniquement sur le procédé tel qu’il est décrit dans le
Dossier Technique joint, dans les conditions fixées au Cahier des
Prescriptions Techniques Particulières.
Identique à l’Avis Technique de base, jusqu’au 31 juillet 2014.
L’Avis ne vaut que pour les fabrications faisant l’objet d’un certificat
CSTBat délivré par le CSTB.
3.1
Domaine d'emploi accepté
Pour le Groupe Spécialisé n°3
La présidente
Roseline LARQUETOUX
Types d’ouvrages visés identiques à l’Avis Technique n°3-11/690.
Possibilité d’emploi en zone sismique, au sens de l'arrêté du 22
octobre 2010, et ce jusqu’à la zone de sismicité 5, moyennant les
dispositions constructives définies dans le Dossier Technique et
complétées par les prescriptions techniques correspondantes ci-après.
Les murs d’épaisseurs inférieures à 17,10cm ne sont pas visés dans le
présent Avis.
3.2
Appréciation sur le procédé
Identiques à l’Avis Technique n°3-11/690.
3.3
Cahier des Prescriptions Techniques
Particulières
4.
Les éléments constituant ce procédé doivent être fabriqués, calculés,
mis en œuvre et utilisés conformément au Cahier des Prescriptions
Techniques aux procédés de murs à coffrage intégrés (CPT MCI) et aux
prescriptions particulières complémentaires suivantes.
3.31
Conditions de conception
Identiques à l’Avis Technique n°3-11/690.
3.32
Contrôle et certification
Les contrôles doivent permettre de garantir les caractéristiques
certifiées suivantes :
 spécifications techniques de l’insert (matériau, dimensions et
tolérances), avec catalogue des caractéristiques des inserts tenu à
disposition de l’organisme certificateur
Le présent Additif intègre l’utilisation de boucles de levage des murs
dans des conditions d’épaisseurs définies dans l’Avis Technique
n°3/11-690 et son additif n°3/11-690*01 Add.Les capacités portantes
des inserts de levage sont déterminées à partir d'essais réalisés
suivant le protocole CSTB en date du 11-6-2012. Conformément à ce
protocole, les rapports d'essais portant sur le cas de figure le plus
défavorable sont établis par un organisme indépendant du demandeur
(extérieur au demandeur) qui atteste de la fiabilité des informations
Le Groupe tient à rappeler que le stockage et le transport à plat sont à
proscrire. Toutefois, ils sont exceptionnellement admis dans les cas
prévus dans le document « Prescriptions minimales à intégrer à la
conception du procédé constructif MCI pour une mise en œuvre en
sécurité » publié par l’INRS (ED6118) et en respectant les dispositions
prévues par ce même document.
 conditions de mise en œuvre à la fabrication (enrobage intérieur
effectif de l’insert, longueur d’ancrage de l’insert, ferraillage
spécifique de renfort autour des inserts, nb d’inserts)
 identification visuelle des inserts de levage ; en plus des contrôles
dans l’Avis Technique n°3-11/690, le titulaire devra mettre en
œuvre toute disposition utile sur les boucles de levage afin de
garantir la conformité de leur utilisation selon le présent additif.
3.33
Remarques complémentaires
du Groupe Spécialisé
Le Rapporteur du Groupe Spécialisé n°3
Anca CRONOPOL
Conditions de mise en œuvre
Les plans de pose et la notice de pose doivent comprendre à minima :
 L’angle limite de levage
 Le nombre de points de levage
 l’utilisation d’un système équilibrant si les MCI sont pourvus de plus
de 2 inserts de levage, tel que présenté en annexe 4 du Dossier
Technique
 les inserts de levage devront être clairement identifiables lors d’un
contrôle visuel (peinture, etc…)
Ces données devront respecter les valeurs de CMU
2
Annulé
3/11-690*02 Add
ANNEXE – CMU des BOUCLES de LEVAGE
La présente annexe fait partie de l’Avis Technique : le respect des valeurs indiquées est une condition impérative de la validité de l’Avis.
Sur la base des essais de qualification fournis, les valeurs de la Charge Maximale d’Utilisation (CMU) par boucle sont données dans le tableau cidessous. Ces valeurs correspondent à des charges équivalentes pour un levage droit. Elles peuvent être considérées pour un levage avec
accrochage direct du crochet d’élingue sur la boucle.
Commentaire : La situation critique correspond parfois à un levage à 60° mais les résultats sont transposés pour afficher la valeur équivalente en
levage droit.
Diamètre
boucle
Epaisseurs
nominales parois
Enrobages
nominaux
Levage en
position verticale
Levage à plat
du MCI
Retournement du
MCI
1
h1, h2
c1, c2
CMU1
CMU2
CMU3
D14 - H
14 mm
≥ 55 mm
≥ 15 mm
24.6 kN
5.3 kN
12.4 kN
D16 - H
16 mm
≥ 55 mm
≥ 13 mm
26.8 kN
6.8 kN
15.4 kN
D16 - H
16 mm
≥ 65 mm
≥ 23 mm
32.3 kN
6.8 kN
16.6 kN
Réf
boucle
Vérification de la résistance des boucles au levage
Situation de levage
Vérification
Levage en position verticale(1)
1
Levage à plat
2
Retournement
3
1
2
Schémas cas de
levage
(1)
La formule ci-dessus correspond à une disposition symétrique des boucles par rapport au
centre de gravité. Dans les autres cas, on tiendra compte du positionnement des boucles
pour la détermination des efforts.

p = poids surfacique du mur de coffrage intégré [kN/m²]
A= surface du mur de coffrage intégré [m²]
Q= poids des équipements de sécurité éventuels [kN]
nb = nombre de points de levage effectifs : 2 dans le cas courant, 4 dans le cas de levage avec 4 boucles et système équilibrant.
ed = coefficient d'effet dynamique dû au levage =1.15
pp = coefficient d’incertitude sur poids propre =1.05
3/11-690*02 Add
Annulé
3
Dossier Technique
établi par le demandeur
A. Description
1.
Destination et principe
Le levage des Inov’murs relevant du procédé de Murs à
Coffrage Intégré, est réalisé par une boucle de levage en 14
ou 16 mm.
Ce système de levage est adapté à l’ensemble des épaisseurs
des « Inov’murs» en particulier aux épaisseurs courantes :
17,1, 18, 20, 22, 25, 30, 35 et 40 cm.
Les « Inov’murs» ont été dissociés en deux familles en ce qui
concerne le procédé de levage :
 Inov’mur d’épaisseur <= à 25 cm
 Inov’mur d’épaisseur > à 25 cm.
Les caractéristiques minimales des Inov’mur visés sont :
 Résistance minimale du béton en compression du deuxième
voile préfabriqué : 20 MPa sur cube 10 x 10 x 10 à livraison
 Ferraillage minimal de 1,20 cm²/ml dans les deux sens et
pour chaque voile préfabriqué
 Espacement maximal des treillis raidisseur : 60 cm
 Epaisseur nominale minimale des voiles préfabriqués
- Inov’mur ≤ 25 cm => épaisseur = 55 mm
- Inov’mur > 25 cm => épaisseur = 55 ou 65 mm
 Tolérances de fabrication des voiles préfabriqués conformes
au référentiel de certification CSTBat en vigueur.
L’angle de levage minimal est de 60°.
2.
Composants système de levage
Les éléments constitutifs d’un point du système de levage
sont des boucles de levage en 14 ou 16 mm de nuance B235
conforme à la norme NF A 35-015.
Ces boucles comportent une entretoise complémentaire qui
maintient l’écartement des deux voiles préfabriqués.
Le schéma des boucles de levage ainsi que les tolérances de
fabrication sont indiquées en Annexe 2.
Les tolérances de positionnement des crochets de levage dans
le plan de l’Inov’mur sont de +/- 10 cm dans les deux
directions du plan.
B. Processus de mise en
œuvre
1
Fabrication
Les opérations et étapes de pose se déroulent dans l’ordre
précisé dans le Dossier Technique de l’Avis Technique
Inov’mur en cours de validité, complété comme suit en ce qui
concerne le système de levage :
Mise en place de la boucle de levage dans le premier voile
préfabriqué, après l’étape de mise en place du coffrage de ce
premier voile, et avant coulage du béton du premier voile.
2
3
Stockage des « Inov’murs»
Les ETS (Eléments de Transport et de Stockage) répondent
aux exigences du guide de l’INRS : Prescriptions minimales à
intégrer à la conception du procédé constructif MCI pour une
mise en œuvre en sécurité (ED6118).
Les Inov’mur sont stockés verticalement, sur des conteneurs
métalliques (rack ou box) et éventuellement livrés par
remorque auto-déchargeuse.
A titre exceptionnel, les Inov’mur peuvent être stockés et
transportés à plat, sous réserve de respecter les conditions
prévues pour ce mode de conditionnement, en rapport avec le
guide de l’INRS, cité ci-dessus.
Ils restent généralement stockés dans les ETS jusqu’à leur
mise en œuvre dans l’ouvrage. Dans le cas d’un stockage
réalisé hors des ETS, l’entreprise prend toute disposition
garantissant la sécurité des personnels et évitant toute
détérioration ou déformation excessive des éléments
préfabriqués.
Les caractéristiques de ces engins et éléments de manutention
doivent être compatibles avec le poids des panneaux à
manutentionner.
Durant la manutention le crochet de la grue ne doit pas
exercer d’effort notable sur les voiles préfabriqués des
Inov’mur.
4
Manutention en usine
Les Inov’mur sont
l’aide des ponts
démoulage et de
verticalement, sur
manutentionnés par le système de levage à
roulants en usine, lors de la phase de
stockage. Puis les Inov’mur sont stockés
des ETS métalliques (rack ou box).
Durant la manutention, le crochet du pont roulant ne doit pas
exercer d’effort notable sur les voiles préfabriqués de
l’Inov’mur.
5
Manutention sur chantier
Les Inov’mur sont manutentionnés avec des grues à tour ou
automotrices.
Durant la manutention le crochet de la grue ne doit pas
exercer d’effort notable sur les voiles préfabriqués de
l’Inov’mur.
C. Essais effectués
Les rapports d’essais suivants ont été établis par le CERIB :
 Essais 2013 CERIB 1814
 Essais 2013 CERIB 1911
 Essais 2013 CERIB 1912
 Essais 2013 CERIB 1913
 Essais 2013 CERIB 1914
Contrôle de fabrication
La totalité de la production est contrôlée à chaque stade de la
fabrication par un autocontrôle défini pour chaque poste dans
le Contrôle de Production en Usine (CPU), et avant expédition.
Concernant le système de levage, le contrôle porte en
particulier sur la nature et la position des éléments constitutifs
du système de levage :
 Boucles de levage : diamètre, longueur, épaisseur,
positionnement et ligaturage avant le coulage du premier
voile préfabriqué.
4
Annulé
3/11-690*02 Add ANNEXE 1 – Vue générale d’un Inov’mur
PREMUR
H = Hauteur de l’Inov’Mur
 Les Dimensions MAXI sont fonction des Usines de Production
L = Longueur de l’Inov’Mur
B = Epaisseur de l’Inov’Mur
b1 = Epaisseur du 1er voile préfabriqué
Système de Levage
b2 = Epaisseur du 2é voile préfabriqué
bn = Epaisseur du noyau
e = Espacement des Raidisseurs
B Réhausse
de la Rive
de Dalle
Voiles de
l’Inov’Mur
H Douilles
Métalliques
M16 à
Plateaux pour
Etaiement
3
6
6
6
6
b2 B bn b1 Raidisseurs
Ecartement 60 cm Maxi
Ferraillage des 2 voiles :
3
6 à  16
: 6 à  16 1er Lit (Horizontal) :
2
ème
Lit (Vertical)
3/11-690*02 Add
Annulé
5 ANNEXE 2 – EXEMPLES DE BOUCLES de LEVAGE et
POSITION des BOUCLES de LEVAGE
Les boucles de levage des Inov’mur sont en aciers doux type B235.
Les boucles de levage sont scellées dans les deux voiles préfabriqués en vis-à-vis. Une entretoise complémentaire maintient
l’écartement des deux peaux.
Ces aciers sont conformes à la norme NF A 35-015.
Les boucles de levage ont les caractéristiques suivantes :
 Diamètres : 14 ou 16 mm,
 Forme des boucles de levage voir croquis ci-dessous.
La position des boucles de levage dans les voiles préfabriqués de l’Inov’mur est la suivante :
1- Armatures transversales en
6 mm tous les 25 cm MINI,
2- Armatures longitudinales en
6 mm tous les 33 cm MINI,
3- Renforts en 10 mm –
Longueur : 1,00 m axé.
BOUCLE de
LEVAGE
6
Annulé
3/11-690*02 Add 3/11-690*02 Add
Annulé
7 ANNEXE 3 – EXEMPLE DE MANUTENTION avec les
BOUCLES de LEVAGE EN 2 POINTS OU EN 4 POINTS
Palan de
réglage à
chaîne
Elingue à
Poulie
Angle des 2
brins de la
Poulie : 60°
MAXIMUM
60° MAXIMIMUM 60° MAXIMIMUM
Elingue à
Poulie
BOUCLES de LEVAGE
Manutention avec 2 Boucles de Levage
Manutention avec 4 Boucles de Levage
8
Annulé
3/11-690*02 Add
