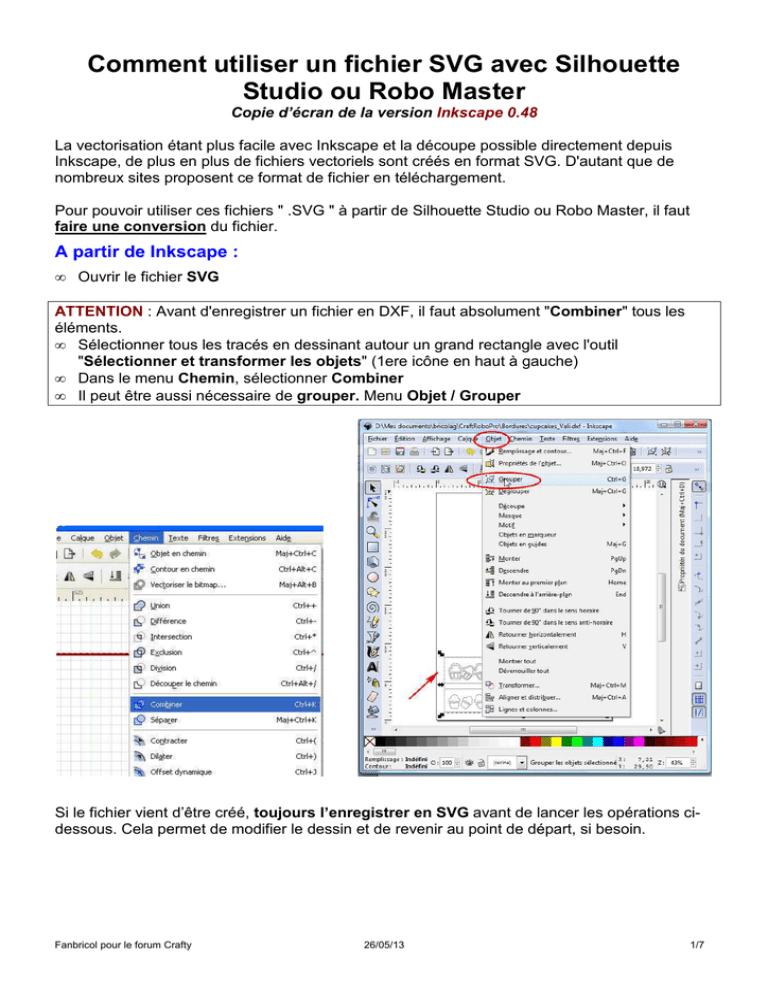

Comment utiliser un fichier SVG avec Silhouette Studio ou Robo

Comment utiliser un fichier SVG avec Silhouette
Studio ou Robo Master
Copie d’écran de la version Inkscape 0.48
La vectorisation étant plus facile avec Inkscape et la découpe possible directement depuis
Inkscape, de plus en plus de fichiers vectoriels sont créés en format SVG. D'autant que de
nombreux sites proposent ce format de fichier en téléchargement.
Pour pouvoir utiliser ces fichiers " .SVG " à partir de Silhouette Studio ou Robo Master, il faut
faire une conversion du fichier.
A partir de Inkscape :
•
Ouvrir le fichier SVG
ATTENTION : Avant d'enregistrer un fichier en DXF, il faut absolument "Combiner" tous les
éléments.
• Sélectionner tous les tracés en dessinant autour un grand rectangle avec l'outil
"Sélectionner et transformer les objets" (1ere icône en haut à gauche)
• Dans le menu Chemin, sélectionner Combiner
• Il peut être aussi nécessaire de grouper. Menu Objet / Grouper
Si le fichier vient d’être créé, toujours l’enregistrer en SVG avant de lancer les opérations cidessous. Cela permet de modifier le dessin et de revenir au point de départ, si besoin.
Fanbricol pour le forum Crafty
26/05/13
1/7
•
Aller dans le menu " Fichier " et sélectionner " Enregistrer sous "
•
Dans la fenêtre " Sélectionner le fichier dans lequel enregistrer", se positionner dans le
dossier désiré (1)
•
Cliquer sur le triangle de déroulement de la boite à liste pour sélectionner " Table traçante
ou coupante en R13 (*.DXF) " (2)
Fanbricol pour le forum Crafty
26/05/13
2/7
•
Indiquer ou modifier le nom du fichier DXF (3). Il est toujours préférable de donner un nom
"parlant" à un fichier. Ainsi, par la suite, si le besoin se présente, la recherche sera plus
facile.
•
•
Cliquer sur le bouton "Enregistrer" (4)
Une nouvelle fenêtre spécifique pour Silhouette Studio et/ou Robo Master s'ouvre..
En cochant la case « utilise un type de spline ROBO-MASTER en sortie », l’importation dans
SSt ou RM contient des vecteurs soudés, ce qui est plus pratique.
• Cliquer sur le bouton "Valider"
REMARQUE : La fenêtre noire "Python", n’existe plus dans cette nouvelle version
Vous pouvez fermer Inkscape.
Fanbricol pour le forum Crafty
26/05/13
3/7
A partir de Silhouette Studio :
•
Aller dans le menu Fichier et sélectionner "Ouvrir"
•
Dans le bas de la fenêtre Ouvrir,(qui devient Open) cliquer sur le triangle noir en face de
Type de fichiers afin d’accéder à la liste et de sélectionner « AutoCAD Interchange File
(*.dxf) »
•
•
•
se positionner dans le dossier dans lequel le fichier a été sauvegardé (1), sélectionner le
fichier DXF (2), puis cliquer sur OK (3)
Fanbricol pour le forum Crafty
26/05/13
4/7
•
Le fichier s'ouvre, il est souvent utile de le recentrer dans la page.
Il est aussi astucieux de sélectionner l'image en entier, de cliquer sur l’outil Modifier puis
sélectionner « Créer tracé composite »
Les vecteurs de l'image qui, à ce stade, sont souvent indépendants les uns des autres seront
associés. Le déplacement ou la modification de taille de l'image sera ainsi plus facile.
Fanbricol pour le forum Crafty
26/05/13
5/7
•
Dans le menu Fichier sélectionner "Enregistrer sous". Remarque : Que l'on sélectionne
Enregistrer ou enregistrer sous, c'est toujours la fenêtre « Save as » qui s'ouvrira, car
Silhouette Studio ne sait enregistrer que dans le format studio
•
•
•
•
Vérifier que vous êtes bien positionné dans le dossier dans lequel vous souhaitez ranger
l'image (1)
Attribuer un nom (2), par défaut le logiciel garde le nom du fichier DXF auquel il rajoute
l'extension studio
Cliquer sur OK (3)]
A partir de Robo Master :
•
Aller dans le menu Fichier et sélectionner "Importer DXF"
•
Dans la fenêtre Ouvrir, se positionner dans le dossier dans lequel le fichier a été
sauvegardé (1), sélectionner le fichier DXF (2), puis cliquer sur Ouvrir (3)
Fanbricol pour le forum Crafty
26/05/13
6/7
1
2
3
Le fichier s'ouvre, il est souvent utile de le recentrer dans la page.
Il est aussi astucieux de sélectionner l'image en entier, de lui attribuer une couleur unique et de
Grouper les vecteurs de l'image. Le déplacement ou la modification de taille de l'image sera,
ainsi plus facile.
• Dans le menu Fichier sélectionner "Enregistrer sous". Remarque : Que l'on sélectionne
Enregistrer ou enregistrer sous, c'est toujours la fenêtre « enregistrer sous » qui s'ouvrira,
car Robo Master ne sait enregistrer que dans le format GSD]
• Vérifier que vous êtes bien positionné dans le dossier dans lequel vous souhaitez ranger
l'image (1)
• Attribuer un nom (2), par défaut le logiciel garde le nom du fichier DXF auquel il rajoute
l'extension GSD
• Cliquer sur Enregistrer (2)]
1
2
