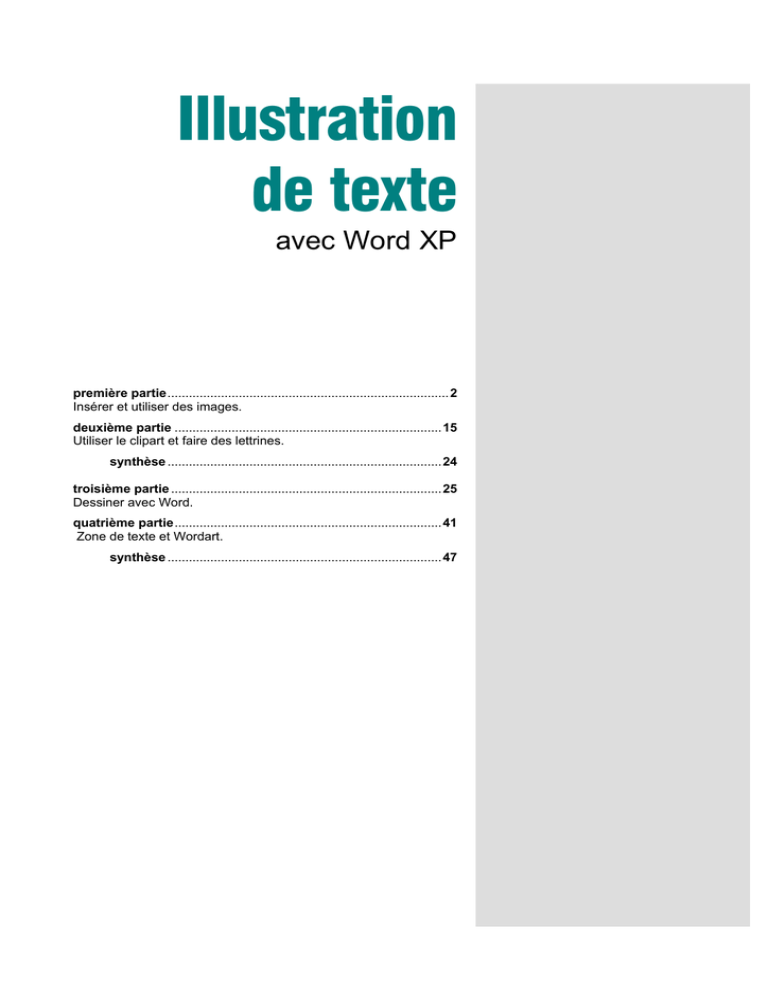

Illustration de texte

Réseau des Greta de l’Académie de Caen
1
Illustration
de texte
avec Word XP
première partie...............................................................................2
Insérer et utiliser des images.
deuxième partie ...........................................................................15
Utiliser le clipart et faire des lettrines.
synthèse .............................................................................24
troisième partie ............................................................................25
Dessiner avec Word.
quatrième partie...........................................................................41
Zone de texte et Wordart.
synthèse .............................................................................47
Illustration de texte Illustration de texte-Tx104
Illustration de texte-Tx104
2
Réseau des Greta de l’Académie de Caen
Première partie
Insérer et utiliser des images
Dans cette première partie, vous allez apprendre à insérer,
déplacer, dimensionner, encadrer et modifier une image existante.
Avant de débuter,
•
Ouvrez le fichier reseaunuimage.
Ce document regroupe la majorité des différentes possibilités
abordées dans ce module.
Observez ce document sous toutes ses coutures et remarquez les
différents éléments en le faisant défiler et en utilisant l'aperçu.
•
Fermez maintenant ce document.
Vous allez maintenant voir comment insérer une image dans un
texte
•
Ouvrez le fichier nos corps ont soif.
•
Choisissez le menu Insertion/Image, puis cliquez sur A
partir du fichier…, apparaît alors la boite de dialogue
suivante :
•
Dans la zone Regarder dans, choisissez votre dossier de
travail
•
Dans la liste qui apparaît sélectionnez le fichier
champagne
•
Cliquez sur le bouton insérer.
3
Réseau des Greta de l’Académie de Caen
Illustration de texte Illustration de texte-Tx104
Observez le résultat :
curseur
NOS CORPS ONT
SOIF
Chaque français « consomme » en moyenne 1 700 l d’eau par jour.
Celle-ci est partout. Dans la nourriture, les vêtements, les
médicaments, les moteurs, les usines, la maison.
Il faut, selon la revue « Après-demain », 1 500 l d’eau pour
produire 1 kilo de blé, 4 500 s’il s’agit de riz et 12 000 s’il s’agit
d’œufs ; 25 l suffisent pour un l de bière, mais il en faut 2 700 pour
un l d’alcool. 1 kilo de coton exige 10 000 l d’eau, soit cent fois
plus que 1 kilo de laine. Le raffinage de 2 l de pétrole, c’est 10 l
d’eau ; mais la fabrication de la streptomycine (antibiotique utilisé
pour le traitement de la tuberculose) en demande 4 millions de l !
Pour produire 1 kilo de papier, il faut de 250 à 500 l et, pour 1 kg
d’acier, de 300 à 600 litres.
On peut prendre une douche avec 25 ou 50 l d’eau, un bain avec
150 ou 00. Pour laver une vaisselle familiale à la machine, il faut
compter 65 l. Il en suffirait de 4 à 5 si le travail était fait à la main.
L'image s'est placée au-dessus du texte et le curseur clignote
devant le premier mot "nos"
•
Cliquez sur l'image avec le bouton gauche de votre souris
afin de la sélectionner.
Illustration de texte-Tx104
4
Réseau des Greta de l’Académie de Caen
Remarquez comme sur l'exemple ci-dessous :
poignées carrées
noires
Une bordure noire entoure l'image
Des poignées carrées noires sont présentes dans chaque coin et
le long des cotés du rectangle qui entoure l'image.
N'y touchez pas, leur fonctionnalité vous sera montrée
ultérieurement dans ce module.
Apparaît de plus la barre d'outils image.
•
Si ce n'est pas le cas, affichez la, à l'aide du menu
Affichage, barre d'outils, Image
Vous allez maintenant voir comment modifier l'habillage de l'image
c’est à dire sa position par rapport au texte.
•
Cliquez sur l'icône
(habillage du texte).
La liste ci-contre apparaît :
•
Cliquez sur Carré et observez le résultat.
Par défaut, l'image reste en haut à gauche et le texte vient se
positionner autour de l'image à droite et en dessous dans la limite
des retraits et bien sûr des marges.
La bordure noire qui entourait l'image a disparu.
Les poignées noires présentes dans chaque coin de l'image et au
milieu de chaque bordure horizontale et verticale ont changé
d'aspect :
Avant de visualiser les différents types d'habillage, vous allez
apprendre à utiliser ces poignées.
Elles permettent de déplacer et de dimensionner et l'image.
Rétablir l'image
Couleur transparente
Format de l’image
Habillage du texte
Compresser les limages
Style de trait
Faire pivoter
Rogner
Luminosité moins
accentuée
Luminosité plus accentuée
Contraste moins accentué
Contraste plus accentué
Contrôle des couleurs
Insérer une image
L'utilisation de ces différents icônes sera abordée dans ce module.
Réseau des Greta de l’Académie de Caen
5
•
Amenez votre souris sur l'image, le pointeur devient :
•
Mettez-vous en mode d'affichage page entière puis
amenez votre pointeur sur l'image et effectuez un cliquer
glisser vers le bas, relâchez le bouton gauche de la souris.
Vous observez que l'image se déplace et que le texte s'adapte
autour celle-ci.
•
Entraînez-vous en effectuant des cliquer glisser dans
différentes directions.
•
Pour finir placez l'image, tout en dessous du texte à l'aide
de cette méthode afin d'obtenir un document comme cidessous :
Vous venez de voir comment déplacer une image, vous allez
maintenant apprendre à dimensionner une image.
•
Déplacez votre souris sur les différentes poignées sans
cliquer et observez les différentes formes que prend le
pointeur
Ces poignées vous permettent de dimensionner l'image : l'agrandir
ou la réduire.
Attention, pour garder les proportions, utilisez les carrés situés
dans les coins
Si vous effectuez un cliquer-glisser vers l'extérieur, vous
agrandissez l'image.
Si vous effectuez un cliquer-glisser vers l'intérieur, vous réduisez la
taille de l'image.
Il est cependant possible de réaliser différents types de
dimensionnement :
•
Sélectionnez le dessin, faites glisser une poignée de
bordure verticale ou horizontale et observez le résultat.
Illustration de texte Illustration de texte-Tx104
Illustration de texte-Tx104
6
Réseau des Greta de l’Académie de Caen
L'image a perdu ses proportions. Cette manipulation est
intéressante uniquement si vous désirez créer des images un peu
bizarres.
•
Annulez ce que vous venez de faire.
•
Essayez de nouveau en diminuant considérablement la
hauteur et en augmentant la largeur afin d'obtenir une
image ressemblant à ceci :
•
Annulez de nouveau.
Pour redimensionner et conserver les proportions de l’image il
vous faut utiliser les coins.
Voici les deux possibilités :
•
Cliquez sur le coin en bas à gauche de l’image et glissez
vers le haut et à droite vous réduisez l’image à partir du
coin de départ.
•
Annulez ce que vous venez de faire.
•
Cliquez sur le coin en bas à gauche de l’image, maintenez
la touche < CTRL> enfoncée et glissez vers le haut et à
droite vous réduisez l’image à partir du centre de l’image.
•
Annulez ce que vous venez de faire.
En résumé :
Pour redimensionner
Maintenez
à partir d'un coin
faites glisser la poignée d'un coin
Symétriquement
la touche <CTRL> enfoncée et faites
à partir du centre
glisser la poignée d'un coin
• Essayez ces différentes possibilités et annulez-les.
7
Réseau des Greta de l’Académie de Caen
Pour finir sur le déplacement et le dimensionnement,
•
Utilisez les différentes manipulations que vous venez
d'aborder afin d'obtenir ceci :
NOS CORPS ONT SOIF
Chaque français « consomme » en moyenne 1 700 l d’eau par jour.
Celle-ci est partout. Dans la nourriture, les vêtements, les
médicaments, les moteurs, les usines, la maison.
Il faut, selon la
revue « Aprèsdemain », 1 500 l
d’eau pour
produire 1 kilo de
blé, 4 500 s’il
s’agit de riz et
12 000 s’il s’agit
d’œufs ; 25 l
suffisent pour un
l de bière, mais il
en faut 2 700
pour un l d’alcool.
1 kilo de coton
exige 10 000 l
d’eau, soit cent
fois plus que 1 kilo
de laine. Le
raffinage de 2 l de
pétrole, c’est 10 l
d’eau ; mais la fabrication de la streptomycine (antibiotique utilisé
pour le traitement de la tuberculose) en demande 4 millions de l !
Pour produire 1 kilo de papier, il faut de 250 à 500 l et, pour 1 kg
d’acier, de 300 à 600 litres.
On peut prendre une douche avec 25 ou 50 l d’eau, un bain avec
150 ou 00. Pour laver une vaisselle familiale à la machine, il faut
compter 65 l. Il en suffirait de 4 à 5 si le travail était fait à la main.
•
Enregistrez votre document et imprimez-le.
Vous savez maintenant comment dimensionner et vous
connaissez le type d'habillage carré.
Avant d’utiliser les différents types d'habillage existants, vous allez
voir comment mettre une bordure à une image.
Sélectionnez votre image et cliquez sur l’icône
la liste de choix suivante apparaît :
(style de trait),
Illustration de texte Illustration de texte-Tx104
Illustration de texte-Tx104
avant :
8
Réseau des Greta de l’Académie de Caen
Cliquez sur l’option
changement :
et observez le
•
Essayez différentes possibilités.
•
Pour finir, encadrez votre image avec l’option
.
•
Enregistrez et fermez ce document.
Vous allez aborder maintenant les différents types d’habillage.
après :
•
Ouvrez le fichier tdtexte. placez votre curseur derrière
la ligne hier et aujourd’hui
•
Cliquez sur l’icône
•
Dans la zone Regarder dans, choisissez votre dossier
de travail
•
Dans la liste qui apparaît, sélectionnez le fichier pcpor
•
Puis cliquez sur le bouton insérer.
(insérer une image)
Notez que l’image se positionne derrière le point d’insertion sur
une ligne du texte du document.
•
Cliquez sur l’image pour la sélectionner
•
cliquez sur l’icône
(habillage du texte)
la liste de choix suivante apparaît :
•
Choisissez l’option Carré et observez le résultat :
Le texte s’est réparti autour des 4 cotés de l’image.
•
Choisissez l’option Rapproché de l’habillage.
Remarquez que cela ne change rien. En effet cette option se
différencie de Carré pour les clip arts. Il en est de même pour
l’option Au travers.
Vous aborderez ces options ultérieurement.
•
Choisissez l’option Derrière le texte de l’habillage.
Vous remarquez que le texte s’inscrit sur l’image.
•
Choisissez l’option Devant le texte de l’habillage.
Vous remarquez qu’une partie du texte est maintenant masquée
par l’image.
•
Choisissez l’option Haut et bas de l’habillage.
Vous remarquez que le texte se répartit au dessus et en dessous
de l’image mais pas sur les cotés.
Réseau des Greta de l’Académie de Caen
9
La dernière possibilité Modifier les points de l’habillage vous
offre 2 variantes :
Soit de modifier la position d’un des 4 points d’habillage
existants correspondants aux quatre carrés noirs situés dans
les angles.
Soit de créer un nouveau point d’habillage.
• Choisissez l’option Modifier les points de l’habillage.
Vous remarquez que l’image est entourée d’un cadre discontinu de
couleur rouge et à chaque coin de l’image se trouve un petit carré
noir.
•
Déplacez sans cliquer le pointeur de la souris sur un des
angles de l’image et repérez sa forme : elle permet de
modifier la position d’un des 4 points d’habillage existants
•
Puis déplacez sans cliquer le pointeur de la souris sur un
des bords de l’image et repérez sa forme : elle permet de
créer un nouveau point d’habillage.
Vous allez maintenant manipuler ces 2 possibilités
•
Amenez le pointeur de votre souris sur l’angle inférieur
droit de l’image.
Lorsque le pointeur de votre souris se transforme :
•
Effectuez un cliquer glisser sur la droite et vers le haut
jusqu’au terme fonctions comme indiqué sur le schéma ci
dessous :
Vous obtenez un document qui ressemble au schéma ci dessous :
Le texte se répartit autour de la zone délimitée par le polygone
discontinu rouge
•
Amenez maintenant le pointeur de votre souris sur le bord
gauche de l’image.
•
Lorsque le pointeur de votre souris se transforme ainsi
•
Effectuez un clic glisser sur la droite pour l’amener sur
l’extrémité du majeur comme indiqué sur le schéma ci
dessous :
Illustration de texte Illustration de texte-Tx104
Illustration de texte-Tx104
10
Réseau des Greta de l’Académie de Caen
Remarquez que le texte se répartit bien autour de la zone
délimitée par le polygone discontinu rouge.
Entraînez vous afin d’obtenir un schéma se rapprochant cidessous
•
Enregistrez et fermez votre document.
Vous connaissez maintenant les différents types d’habillage.
11
Réseau des Greta de l’Académie de Caen
Vous allez maintenant voir comment modifier le contraste, la
luminosité
•
Ouvrez le fichier 2001
•
Insérez l’image pcpor dans le texte rouge et appliquez lui
l’option d’habillage carré afin d’obtenir ceci :
•
Vérifiez que votre image est bien sélectionnée et cliquez
cinq fois sur l’icône
(contraste plus accentué)
Observez le résultat, le contraste de votre image a été augmenté.
•
Cliquez sur l’icône
retrouve son état initial.
(rétablir l’image), votre image
Mémorisez bien cet icône car il va vous servir tout au long de cette
partie et il est fort utile si vous faites des bêtises.
•
Cliquez maintenant cinq fois sur l’icône
moins accentué)
(contraste
Observez le résultat, le contraste de votre image a été diminué.
•
Cliquez sur l’icône
•
Cliquez trois fois sur l’icône
accentuée)
(rétablir l’image).
(luminosité plus
Observez le résultat, la luminosité de votre image a été
augmentée.
•
Rétablissez l’image.
•
Cliquez maintenant trois fois sur l’icône
moins accentuée)
(luminosité
Observez le résultat, le luminosité de votre image a été diminuée.
•
Rétablissez l’image.
Après avoir manipulé le contraste et la luminosité, vous allez voir
les différents contrôles de l’image préexistants
•
Cliquez sur l’icône
alors la liste suivante
(contrôle de l’image), apparaît
Illustration de texte Illustration de texte-Tx104
Illustration de texte-Tx104
12
Réseau des Greta de l’Académie de Caen
par défaut l’option Automatique est activée.
•
Cliquez alternativement sur les différentes possibilités
Nuances de gris, Noir et blanc, Filigrane et observez à
chaque fois le résultat.
•
Mettez maintenant votre image en habillage derrière le
texte
•
Cliquez alternativement sur les différentes possibilités et
remarquez à chaque fois les différents intérêts.
•
Rétablissez l’image.
•
Pour vous entraîner vous allez refaire ces manipulations
en combinant avec des modifications de contraste et de
luminosité.
Vous pouvez vous rendre compte qu’il y a ainsi une infinité de
variantes.
•
Rétablissez l’image.
•
Pour finir, mettez votre image en filigrane, imprimez et
enregistrez votre document.
Vous devez obtenir ceci :
2001 : l'odyssée des PC de poche connectés
Dépassés les mobiles Wap ! Place aux PC de poche connectés ! Avec eux,
l'expression "l'Internet dans la poche" prendra réellement tout son sens, dès le
début de l'année prochaine. Grand écran et connexion rapide GPRS, ils feront
rapidement oublier les pénibles connexions aux sites Wap d'aujourd'hui à la (très
petite) vitesse du GSM data. Tous les grands constructeurs de téléphones mobiles
s'y intéressent et c'est le Français Sagem qui vient de marquer le premier point en
présentant, conjointement avec Microsoft, le premier appareil hybride du genre : le
WA 3050.
Extérieurement, on dirait presque un iPaq, le Pocket PC de Compaq. A part un petit
détail, la présence d'une mini-antenne, en haut à gauche. Et c'est ça qui change
tout. Comme le haut-parleur au-dessus de l'écran et le micro en dessous. Hé oui,
en plus de toutes les fonctions que l'on est en droit d'attendre de Windows CE, ce
Pocket PC est également un téléphone mobile à part entière. Autrement dit, le WA
3050 est un véritable central de communication de poche. Coup de fil, SMS, fax,
courrier électronique ou surf sur le Web, il sait tout faire. Et profitera, dans les zones
couvertes, de la vitesse du GPRS, soit entre 20 et 30 Kbits/s. Actuellement en test,
ce réseau devrait couvrir quasiment tout le territoire français dans le courant de
l'année prochaine. Et, outre la vitesse, il offre comme avantage par rapport au
GSM, une connexion permanente et tarifée en fonction du volume de données
transférées plutôt qu'en fonction du temps passé.
Bien plus puissant qu'un Palm ou un Visor
Une des principales forces du WA 3050 est la symbiose entre les deux fonctions.
Par exemple, un clic, à l'aide du stylet sur l'écran tactile, sur une fiche contact suffit
pour appeler son correspondant. De plus, les numéros stockés sur la carte SIM
sont synchronisés avec le carnet d'adresses du PC de poche. Le téléphone stoppe
l'écoute d'un fichier MP3 en cas de réception d'un appel. La puissance de Windows
CE dépassant largement ce que pourra offrir un Palm ou un Visor, munis de leur
module GSM. (…)
13
Réseau des Greta de l’Académie de Caen
Vous allez maintenant apprendre à rogner une image c’est à dire à
enlever des portions de l’image.
•
•
Ouvrez un nouveau document.
Insérez l’image beachd001 et cliquez dessus.
•
Cliquez sur l’icône
(rogner).
Remarquez la nouvelle forme de votre pointeur quand vous
l’amenez dans la page
•
Pointez et cliquez sans glisser sur chaque point d’habillage
afin de repérer les différentes formes que prend le pointeur
comme sur le schéma ci-contre
L’option rogner fonctionne comme le dimensionnement :
Si vous cliquez sur un des angles, vous enlevez à la fois des
portions d’image sur la verticale et sur l’horizontale en partant
du coin.
Si vous cliquez sur un des bords vous enlevez uniquement
des portions d’image sur la verticale ou sur l’horizontale en
partant du bord.
Si vous maintenez la touche <CTRL> enfoncée vous rognez à
partir du centre.
•
Cliquez sur l’icône
•
Agrandissez l’image à partir du centre et choisissez
l’option Habillage carré
•
(rogner), amenez le pointeur de
Cliquez sur l’icône
votre souris sur le point d’habillage du bord supérieur ; il
prend cette forme
•
Effectuez un clic glisser vers le bas pour enlever une partie
du ciel afin d’obtenir le résultat ci-contre
•
Amenez le pointeur de votre souris sur le point d’habillage
de l’angle inférieur gauche ; il prend cette forme
•
Effectuez un cliquer glisser vers la droite et le haut pour
enlever une partie du sol et des personnages situés à
gauche afin d’obtenir le résultat suivant
•
amenez le pointeur de votre souris sur le point d’habillage
de l’angle inférieur droit ; il prend cette forme
•
Effectuez un clic glisser vers la gauche et le haut pour
enlever une partie du sol et des personnages situés à
droite afin d’obtenir le résultat ci-contre.
(rogner) pour désactiver ce mode.
Vous venez de rogner l’image en effectuant 3 manipulations.
•
Cliquez sur l’icône
retrouve son état initial.
•
Cliquez sur l’icône rogner
(rétablir l’image), votre image
Illustration de texte Illustration de texte-Tx104
Illustration de texte-Tx104
14
Réseau des Greta de l’Académie de Caen
•
Amenez le pointeur de votre souris sur le point d’habillage
de l’angle inférieur droit ; il prend cette forme
•
Maintenez la touche <CTRL> enfoncée et effectuez un clic
glisser vers la gauche et le haut et observez le résultat.
Vous avez rogner l’image à la fois en haut, en bas, à gauche et à
droite.
•
et répétez autant de fois que
Cliquez sur l’icône
vous le désirez l’opération précédente afin de bien intégrer
le résultât obtenu.
Pour finir sur le rognage
•
Rétablissez l’image, utilisez un zoom important et les
différents rognages possibles afin d’obtenir l’image cicontre.
•
Enregistrez votre document sous femme et
fermez-le.
Synthèse 1
A l’aide du document voua et de l’image ski, obtenez le résultat
suivant :
VOUA !!! CA GLISSE
