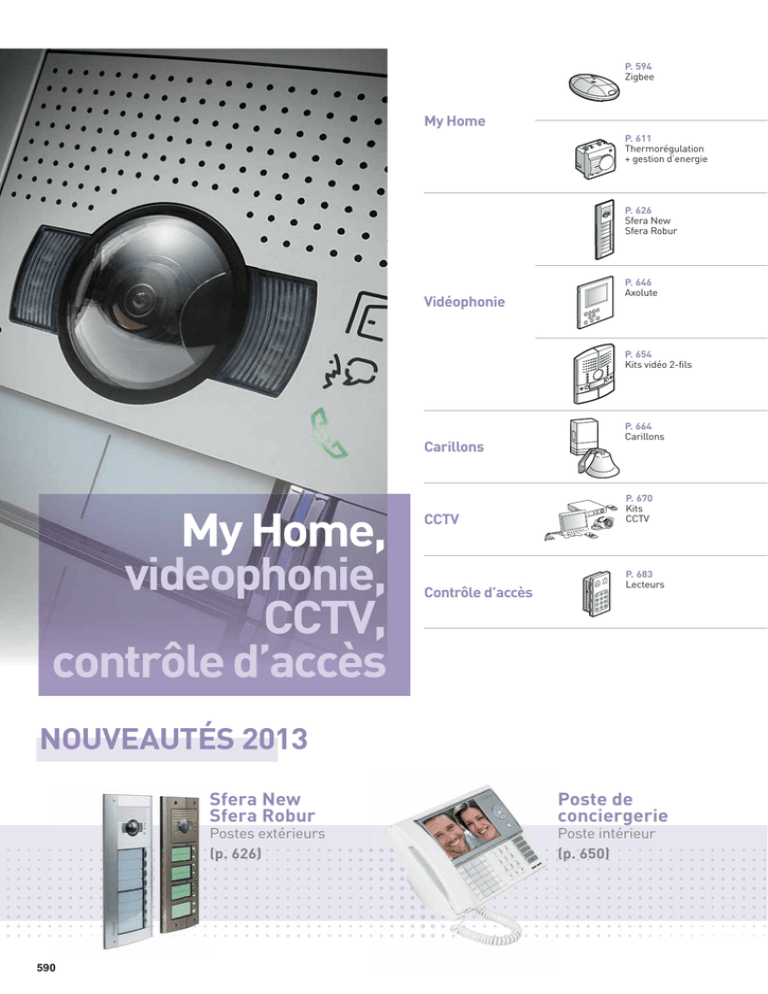

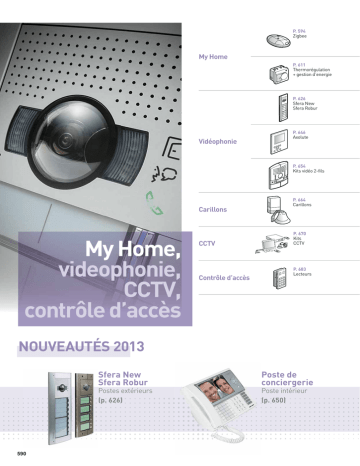

P. 594 Zigbee My Home P. 611 Thermorégulation + gestion d’energie P. 626 Sfera New Sfera Robur Vidéophonie P. 646 Axolute P. 654 Kits vidéo 2-fils Carillons My Home, videophonie, CCTV, contrôle d’accès CCTV Contrôle d’accès P. 664 Carillons P. 670 Kits CCTV P. 683 Lecteurs NOUVEAUTÉS 2013 590 Sfera New Sfera Robur Poste de conciergerie Postes extérieurs (p. 626) Poste intérieur (p. 650) 22°C P. 557 Intégration et contrôle P. 599 Automatisation P. 605 Anti-Intrusion Alarmes technique P. 613 Diffusion sonore P. 615 Accessoires P. 617 Touches P. 639 Sfera Classic P. 642 Axolute Outdoor P. 643 Monobloc antivandalisme P. 644 Mini Sfera Linea P. 648 LivingLight P. 649 Polyx Swing P. 650 Iryde Sprint P. 651 Accessoires P. 657 Kits audio 2-fils P. 658 Kits audio P. 660 Sets audio et vidéo P. 661 Téléphonie P. 672 CCTV analogique P. 676 CCTV IP P. 680 Moniteurs P. 685 Accessoires LivingLight display IRYDE IR Poste intérieur encastré (p. 648) T Touch Phone (p. (p p 650) 591 Système 2 fils Le système 2 fils est facile d’utilisation. Grâce au câblage 2 fils non-polarisé dans toutes les parties de l’installation, la connexion est simple, rapide et sans erreur. La technologie 2 fils vous permet de créer n’importe quel type d’installation avec la même simplicité. Avec la possibilité d’utiliser les câbles existants, la solution est idéale pour la rénovation des installations existantes. La technologie 2 fils permet à un système de parlophonie déjà mis en place un passage successif à la vidéophonie et est idéal lorsque vous avez besoin d’un système audio et vidéo mixte pour répondre aux besoins de chaque résident. Le système propose une large gamme de postes intérieurs et extérieurs pour répondre à tous les besoins de l’utilisateur : des fonctions d’un portier de base à celles de la conciergerie, jusqu’à l’intégration avec les applications domotiques et l’intégration esthétique avec les différentes gammes de Bticino. Facile d’utilisation Performance élevée Polyvalence maximum Intégration de technologie IP La technologie 2 fils et IP peuvent être intégrées pour la réalisation de grands projets. La technologie IP peut fournir, avec un réseau dédié, un système de haute performance: distances élevées, des logiciels de conciergerie, la réception et centralisation d’alarmes. 624 Maisons Appartements Complexe d’appartements Complexe de villas Poste extérieur Poste intérieur 3900 Appartements 5 Postes intérieurs par appartement 96 Postes extérieurs vidéo communs 600 mètres 39 Blocs indépendants Interface IP/2 fils Logiciel central de conciergerie 625 ET QUALITÉ ROBUSTESSE La conception innovante offre la garantie d’un produit HAUTE PERFORMANCE. Degré de protection contre la poussière et les projections d’eau IP54 Degré de robustesse contre les impacts mécaniques jusqu’à IK10 Haute protection contre les rayons UV et la corrosion saline IP54 jusqu’à IK08 IP54 jusqu’à IK10 626 Esthétique moderne adaptée à tout type d’habitation. Haute perception de qualité et robustesse sur toute la gamme. Trois couleurs différentes pour un meilleur impact esthétique Alignement parfait des modules Mêmes variantes de couleurs pour les visières anti-pluie Boîtiers saillie surbaissés dans les mêmes versions de couleurs ALLSTREET ALLWHITE ALLMETAL Épaisseur hors h mur 15 mm seulement Façade et structure ultra robustes gage de haute sécurité. Boîtier d’encastrement en acier pour installations anti-arrachement. Façade extra-plate Composants en plastique renforcé Compatibilité avec les boîtiers muraux SFERA New Épaisseur hors mur 20,5 mm seulement Voir www.ecataleg.be 627 DEUX SOLUTIONS UN UNIQUE CŒUR ÉLECTRONIQUE Façades pour version NEW Façades pour version ROBUR COMPOSITIONS MODULAIRES DES FONCTIONS COMPOSITION SÉPARÉE DES FINITIONS UN AVANTAGE POUR TOUS Un système flexible Le même module électronique peut être utilisé aussi bien pour la version “New” que pour la version “Robur”. Peu de codes pour simplifier la mise en stock et le travail de l’installateur. Une vaste gamme de fonctions audio et vidéo avec 12 modules électroniques seulement. 628 sistema 2 fili installation postes extérieurs - INSTALLATION ENCASTRÉE = Visière anti-pluie (optionnelle) Boîte d’encastrement Cadre + support Modules fonction Façades Note: compatible avec boîte d’encastrement SFERA CLASSIC - INSTALLATION MURALE = Cadre + support Boîtier mural avec visière anti-pluie intégrée Modules fonction Façades - INSTALLATION ENCASTRÉE = Support Boîte d’encastrement antivandale Modules fonction Façades Cadre de finition Note: compatible avec boîte d’encastrement SFERA CLASSIC - INSTALLATION MURALE = Boîtier mural avec visière anti-pluie intégrée Support Modules fonction Façades Cadre de finition 629 sistema 2 fili boîtes, visières anti-pluie, supports et cadres BOÎTES D’ENCASTREMENT VISIÈRES ANTI-PLUIE (OPTIONNELLES) CADRES + SUPPORTS + + 35051... 1 module 350010 1 module 35021... 1 module + 350020 2 modules + 35052... 2 modules 35054... 4 modules 35022... 2 modules + 350030 3 modules + 35053... 3 modules 35056... 6 modules 35059... 9 modules 35023... 3 modules BOÎTES EN SAILLIE CADRES + SUPPORTS + 35061... 1 module 35021... 1 module + 35062... 2 modules 35064 35064... 4 modules 35022... 2 modules + 35063... 3 modules 630 35066... 6 modules 35069... 9 modules ... = 1 Allmetal = 2 Allwhite = 3 Allstreet 35023... 3 modules sistema 2 fili modules électroniques et plaques frontales MODULES AUDIO-VIDÉO + 351100 Audio ou 35110... sans bouton + 351200 A/V 35111... avec 1 bouton ou 35120... sans bouton + ou ou 35118... avec 4 boutons 35114... avec 2 boutons en horizontal 35112... avec 2 boutons en vertical ou 35121... avec 1 bouton ou 35130... sans bouton 351300 A/V - Grand angle ou 35122... avec 2 boutons ou 35131... avec 1 bouton 35132... avec 2 boutons + 352400 Vidéo - Grand angle - Jour/nuit 35240... sans bouton MODULES BOUTONS-POUSSOIRS ET APPEL NUMÉRIQUE + ou 35203... avec 3 boutons 352000 4 boutons + 352100 8 boutons 35204... avec 4 boutons ou 35216... avec 6 boutons 35218... avec 8 boutons + 352500 Display d’appel numérique 35250... frontale MODULES CONTRÔLE D’ACCÈS AUTRES MODULES + 353200 Lecteur de badge + 35320... + + 353000 Clavier codé 35300... 35220... 352200 Module d’info + 353300 Lecteur d’empreinte 35270... 352700 Teleloop + 35330... ... 35230... obturateur = 1 Allmetal = 2 Allwhite = 3 Allstreet + 35340... T25 VIGIK 631 sistema 2 fili boîtes, supports et cadres BOÎTES D’ENCASTREMENT SUPPORTS + CADRES + 350315 1 module 350110 1 module + 350415 1 module + 350325 2 modules 350120 2 modules + 350425 2 modules + 350335 3 modules 350130 3 modules 350435 3 modules SUPPORTS BOÎTES EN SAILLIE + CADRES + 350415 1 module 350315 1 module 35061... 1 module ... + + = 1 Allmetal = 2 Allwhite = 3 Allstreet 35062... 2 modules 350325 2 modules 35064... 4 modules + 35063... 3 modules 632 35066... 6 modules 35069... 9 modules 350425 2 modules + 350335 3 modules 350435 3 modules sistema 2 fili modules électroniques et plaques frontales MODULES AUDIO-VIDÉO + 351100 Audio ou 351105 sans bouton + 351115 avec 1 bouton ou 351205 sans bouton 351200 A/V + 351300 A/V - Grand angle ou 351125 avec 2 boutons en vertical ou 351185 avec 4 double boutons 351145 avec 2 boutons en horizontal ou 351215 avec 1 bouton ou 351305 sans bouton ou 351225 avec 2 boutons ou 351315 avec 1 bouton 351325 avec 2 boutons + 352405 sans bouton 352400 Vidéo - Grand angle Jour/nuit MODULES BOUTONS-POUSSOIRS ET APPEL NUMÉRIQUE + 352000 4 boutons ou 352035 avec 3 boutons + ou 352165 avec 6 boutons 352100 8 boutons 352045 avec 4 boutons 352185 avec 8 boutons + 352500 Display d’appel numérique 352505 frontale MODULES CONTRÔLE D’ACCÈS AUTRES MODULES + 353200 Lecteur de badge + 353205 + + 353005 353000 Clavier codé + 352205 352200 Module d’info + 353305 353300 Lecteur d’empreinte 352705 352700 Teleloop 352305 obturateur + 353405 T25 VIGIK 633 sistema 2 fili boîtes, visières anti-pluie, supports et cadres 350030 350020 Réf. 350010 350020 350030 350010 35063... Boîtes d’encastrement Sfera New 1 module 2 modules 3 modules Boîtes d’encastrement Sfera Robur 350110 350120 350130 1 module 2 modules 3 modules N 35062... 35061... Réf. 350211 350212 350213 350221 350222 350223 350231 350232 350233 Boîtes en saillie 350611 350612 350613 350621 350622 350623 350631 350632 350633 350641 350642 350643 350661 350662 350663 350691 350692 350693 35023... 35022... 35021... Cadres + supports Sfera New 1 module 2 modules 3 modules Supports (Sfera Robur) 1 module 350315 350325 350335 1 module 2 modules 3 modules 2 modules Cadres (Sfera Robur) 3 modules 350415 350425 350435 1 module 2 modules 3 modules 4 modules 6 modules 9 modules Visières anti-pluie 350511 350512 350513 350521 350522 350523 350531 350532 350533 350541 350542 350543 350561 350562 350563 350591 350592 350593 1 module 2 modules 3 modules 4 modules 6 modules 9 modules Finition de couleur All Metal 634 Finition de couleur All Street Finition de couleur All White Références en rouge : produits nouveaux Finition de couleur Robur Article neutre sistema 2 fili modules de fonction 351100 N 352000 Réf. 351100 351200 351300 351300 Modules de fonction 352400 Réf. Module phonique pour la réalisation d’installations audio/vidéo à 2 fils. Doté de réglages volume hautparleur et micro. Assure la gestion d’un maximum de 100 appels à boutons, en utilisant des modules boutons supplémentaires à double rangée. Permet l’ouverture d’une serrure électrique reliée directement aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA maintien sur 30 Ohm max) et le branchement d’un bouton d’ouverture porte local sur les bornes PL et S+. Prévu pour alimentation supplémentaire. Doté de LEDs frontales pour signaler l’état de fonctionnement : ouverture porte, communication active, appel transmis et système occupé. Capteur optique intégré pour l’allumage du rétro-éclairage nocturne. À compléter avec façade de finition. Le dispositif peut être configuré physiquement ou bien à l’aide d’un PC et du logiciel TiSferaDesign. Module audio/vidéo pour la réalisation d’installations vidéo couleur à 2 fils. Doté de caméra couleur avec capteur de 1/3“ et LEDs blanches d’éclairage du champ de la caméra. Résistance de préchauffage antibuée. Réglages volume haut-parleur et micro. Assure la gestion d’un maximum de 98 appels à boutons, en utilisant des modules boutons supplémentaires sur double rangée. Réglage caméra sur l’axe horizontal et l’axe vertical de +/- 10°. Permet l’ouverture d’une serrure électrique reliée directement aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA maintien sur 30 Ohm max) et le branchement d’un bouton d’ouverture porte local sur les bornes PL et S+. Prévu pour alimentation supplémentaire. Doté de LEDs frontales pour signaler l’état de fonctionnement : ouverture porte, communication active, appel transmis et système occupé. Capteur optique intégré pour l’allumage du rétro- éclairage nocturne. À compléter avec façade de finition. Le dispositif doit être configuré physiquement ou bien à l’aide d’un PC et du logiciel TiSferaDesign. Module audio/vidéo grand angle pour la réalisation d’installations vidéo couleur à 2 fils. Doté de caméra couleur avec capteur de 1/3“ et LEDs blanches d’éclairage du champ de la caméra. Résistance de préchauffage antibuée. Réglages volume hautparleur et micro. Assure la gestion d’un maximum de 98 appels à boutons, en utilisant des modules boutons supplémentaires sur double rangée. Permet l’ouverture d’une serrure électrique reliée directement aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA maintien sur 30 Ohm max) et le branchement d’un bouton d’ouverture porte local sur les bornes PL et S+. Prévu pour alimentation supplémentaire. Doté de LEDs frontales pour signaler l’état de fonctionnement : ouverture porte, communication active, appel transmis et système occupé. Capteur optique intégré pour l’allumage du rétro-éclairage nocturne. À compléter avec façade de finition. Le dispositif doit être configuré physiquement ou bien à l’aide d’un PC et du logiciel TiSferaDesign. 352000 352100 352200 352400 352100 Modules de fonction (suite) Module 4 boutons supplémentaires disposés sur une colonne unique. À utiliser avec le module phonique 351100 et avec les modules audio/vidéo 351200 - 351300. Branchement avec multicâble fourni. Rétro-éclairage étiquettes porte-nom commandé par le module phonique ou par le module audio/vidéo associé. À compléter avec façade de finition. Module 8 boutons supplémentaires disposés sur double colonne. À utiliser avec le module phonique 351100 et avec les modules audio/vidéo 351200 - 351300. Branchement avec multicâble fourni. Rétro-éclairage étiquettes porte-nom commandé par le module phonique ou par le module audio/vidéo associé. À compléter avec façade de finition. Module plaque utilisable généralement pour la mise en place du numéro de rue ou autres indications (ex. légende pour appels avec claviers numériques, horaires ouverture et/ou fermeture, etc.). Branchement avec multicâble fourni. Rétro-éclairage nocturne commandé par le module phonique ou par le module audio/vidéo associé. À compléter avec façade de finition. Module caméra Night & Day et grand angle pour la réalisation d’installations vidéo couleur. Doté de capteur de 1/3” avec fonction N&D à élimination automatique du filtre IR. LED IR d’éclairage du champ de la caméra. Résistance de préchauffage antibuée. Réglage automatique de la luminosité. Branchement au module phonique (351100) avec multicâble fourni. À compléter avec façade de finition. Références en rouge : produits nouveaux 635 sistema 2 fili modules de fonction 352500 Réf. 352500 352700 353000 N 353200 353000 Modules de fonction (suite) Réf. Module avec écran grafique à associer au module phonique 351100 ou aux modules audio/vidéo 351200 – 351300 (branchement avec multicâble fourni). Peut fonctionner sous deux modalités: appel depuis répertoire ou appel digital. L’appel depuis répertoire permet l’envoi de l’appel en faisant défiler sur l’écran les noms associés aux résidents. Il est possible de mémoriser 4000 noms de résidents. Avec le module clavier 353000, il est également possible d’utiliser l’appel de l’appartement, en composant simplement le numéro du résident. L’appel digital est toujours effectué avec le module clavier 353000 en composant le code numérique. Il est recommandé d’associer un ou plusieurs modules 352200 pour visualiser la correspondance entre les codes numériques et les noms d’utilisateurs. Il est possible de programmer les noms dans le répertoire en utilisant deux modalités différentes : saisie manuelle à l’aide des boutons du module écran ou saisie par l’intermédiaire d’un PC et du logiciel TiSferaDesign en effectuant le déchargement du fichier sur le module écran (conseillé). Une coupure d’alimentation de l’installation n’entraine pas la perte des données mémorisées. À compléter avec façade de finition Module teleloop et synthèse vocale des commandes à associer au module phonique 351100 ou aux modules audio/vidéo 351200 - 351300. Permet l’utilisation par les porteurs de prothèses acoustiques (dotées de sélecteur T) ou par les non-voyants grâce à la synthèse de messages vocaux sur l’état de la connexion (appel en cours, fin d’appel, aucune réponse, occupé, porte ouverte). Branchement au module phonique avec multicâble fourni. À compléter avec façade de finition. Le dispositif peut être configuré physiquement ou bien à l’aide d’un PC et du logiciel TiSferaDesign Module clavier pour ouverture de serrure ou pour appel numérique de l’appartement (associé à module écran). Doté de relai avec contacts (F - NO - NF) et de bornes (CP - P1 - P2) pour le branchement d’un bouton d’ouverture de porte local. Le code numérique pour l’ouverture de la serrure est programmable depuis le clavier ou à l’aide d’un PC en effectuant le déchargement du fichier de programmation sur le module. Il dispose d’un bouton de réinitialisation de la programmation et de LEDs pour l’indication visuelle de l’état d’accès. Rétro-éclairage nocturne à LEDs. À compléter avec façade de finition. Branchement aux autres modules avec multi- câble fourni. Le dispositif peut également être utilisé en configuration stand-alone avec alimentation et fonctionnement autonomes pour ouverture serrure. Configuration avec configurateurs physiques ou avec un PC et le logiciel TiSferaDesign 353200 353300 Module lecteur de badge RFID pour ouverture de serrure par approche d’une clé électronique. Peut gérer un maximum de 20000 clés électroniques. Doté de relai avec contacts (F - NO - NF) et de bornes (CP - P1 - P2) pour le branchement d’un bouton d’ouverture de porte local. La clé électronique d’ouverture de la serrure est programmable à l’aide du module ou à l’aide d’un PC en effectuant le déchargement du fichier de programmation sur le module. Il dispose d’un bouton de réinitialisation de la programmation et de LEDs pour l’indication visuelle de l’état d’accès. Rétro-éclairage nocturne à LEDs. À compléter avec façade de finition. Branchement aux autres modules avec multicâble fourni. Le dispositif peut également être utilisé en configuration stand-alone avec alimentation et fonctionnement autonomes. Configuration avec configurateurs physiques ou avec un PC et le logiciel TiSferaDesign Module de lecteur d’empreinte digitale pour ouverture de serrure. Il est équipé de contacts de relais (C - NO - NC) et de bornes (CP - P1 - P2) pour le branchement d’un bouton d’ouverture de porte local. Les empreintes digitales sont programmables à l’aide du module ou à l’aide d’un PC en effectuant le déchargement du fichier de programmation sur le module. Il dispose d’un bouton de réinitialisation de la programmation et de LEDs pour l’indication visuelle de l’état d’accès. A compléter avec façade de finition. Branchement aux autres modules avec multicâble fourni. Le dispositif peut également être utilisé en configuration stand-alone avec alimentation et fonctionnement autonomes. Configuration avec configurateurs physiques ou avec un PC et le logiciel TiSferaDesign Accessoires 354000 Références en rouge : produits nouveaux 636 Modules de fonction (suite) Câble de connexion entre les modules de fonction Longueur 620 mm sistema 2 fili plaques frontales 35111... Réf. 351101 351102 351103 351105 351111 351112 351113 351115 351121 351122 351123 351125 351141 351142 351143 351145 351181 351182 351183 351185 35131... 35204... Plaques frontales (pour 351100) Audio sans bouton 351315 Réf. 352401 352402 352403 352405 352185 Plaques frontales (pour 352400) Vidéo Audio avec 1 bouton Plaques frontales (pour 352000) Audio avec 2 boutons en vertical Audio avec 2 boutons en horizontal 352031 352032 352033 352035 352041 352042 352043 352045 Audio avec 4 boutons Plaques frontales (pour 351200) 351201 351202 351203 351205 351211 351212 351213 351215 351221 351222 351223 351225 351115 A/V sans bouton 3 boutons-poussoirs 4 boutons-poussoirs Plaques frontales (pour 352100) 352161 352162 352163 352165 352181 352182 352183 352185 6 boutons-poussoirs 8 boutons-poussoirs A/V avec 1 bouton A/V avec 2 boutons en horizontal Plaques frontales (pour 351300) 351301 351302 351303 351305 351311 351312 351313 351315 351321 351322 351323 351325 A/V sans bouton A/V avec 1 bouton A/V avec 2 boutons en horizontal Finition de couleur All Metal Finition de couleur All Street Finition de couleur All White Références en rouge : produits nouveaux Finition de couleur Robur Article neutre 637 sistema 2 fili plaques frontales 35300... N 35320... Réf. 352201 352202 352203 352205 35330... Plaques frontales (pour 352200) Module d’info 353205 353005 Réf. 353001 353002 353003 353005 Plaques frontales (pour 352500) 352501 352502 352503 352505 Écran alphanumérique Plaques frontales d’obturation 352301 352302 352303 352305 Module obturateur Finition de couleur All Metal 638 Clavier Lecteur de badge Plaques frontales (pour 353300) 353301 353302 353303 353305 Teleloop Plaques frontales (pour 353000) Plaques frontales (pour 353200) 353201 353202 353203 353205 Plaques frontales (pour 352700) 352701 352702 352703 352705 353305 Lecteur d’empreinte Plaques frontales 353401 353402 353403 353405 Finition de couleur All Street Finition de couleur All White Références en rouge : produits nouveaux T25 (Vigik) Finition de couleur Robur Article neutre Sfera classic boîtes, visières anti-pluie, cadres 331110 331120 Réf. 331110 331120 331130 331130 331411 Boîtes d’encastrement 1 module 2 modules 3 modules 331421 331431 Réf. 331211 331221 331231 331211 331221 331231 Cadres de finition 1 module 2 modules 3 modules Boîtes en saillie avec support et cadre de finition 331311 331321 331331 331341 331361 331391 1 module 2 modules 3 modules 4 modules 6 modules 9 modules Visières anti-pluie 331411 331421 331431 331441 331461 331491 1 module 2 modules 3 modules 4 modules 6 modules 9 modules 639 Sfera classic modules de fonction 342170 342550 Réf. 342170 342350 342560 342510 342550 342240 342480 640 342560 Modules de fonction Micro/haut-parleur + 2 boutons-poussoirs et 1 touche de fonction pour installations 2 fils avec éclairage led (max. 64 appareils vidéo internes ou max. 100 appareils audio internes). Y compris une résistance terminale à placer dans le dernier module boutonpoussoir Micro/haut-parleur + 4 boutons-poussoirs et 1 touche de fonction pour installations 2 fils avec éclairage led (max. 64 appareils vidéo internes ou max. 100 appareils audio internes). Y compris une résistance terminale à placer dans le dernier module boutonpoussoir Micro/haut-parleur modulaire avec caméra couleur pour installations 2 fils. Avec leds halogènes et lentille orientable manuellement de ± 20° horizontalement et ± 15° verticalement, 2 boutons-poussoirs avec éclairage led (max. 64 appareils vidéo internes ou max. 100 appareils audio internes). Y compris une résistance terminale à placer dans le dernier module boutonpoussoir Caméra noir/blanc modulaire pour installations 2 fils avec leds infrarouge et lentille orientable manuellement de ± 20° horizontalement et ± 15° verticalement Caméra couleur modulaire pour installations 2 fils avec leds halogènes et lentille orientable manuellement de ± 20° horizontalement et ± 15° verticalement Module avec 4 boutons-poussoirs y compris multicâble pour connecter plusieurs modules. Avec 12 leds vertes pour l’éclairage des plaques portants les noms et les boutons-poussoirs dans le module Module avec 8 boutons-poussoirs et câble pour connecter plusieurs modules inclus. 12 leds vertes pour l’éclairage des plaques portant les noms et boutonspoussoirs dans le module 342630 Réf. 342640 Modules de fonction (suite) 342200 Module d’info avec éclairage led pour le numéro de la maison et l’information générale 342630 Micro/haut-parleur avec écran pour installations 2 fils. Le module permet, dans une place limitée, de remplacer une grande quantité de boutonspoussoirs en un seul module. Le haut-parleur et l’écran alphanumérique sont intégrés dans l’appareil. Le module peut également mémoriser 1000 noms et prénoms qui peuvent être appelés par defilement avec les boutons-poussoirs en face du module. Possibilité de mémoriser 500 noms avec un message. Si les résidents sont appelés numériquement, la capacité maximale est de 5000 342640 Module d’appel alphanumérique supplémentaire à utiliser avec réf. 342630. Les habitants peuvent être appelés directement en appuyant un code sur le clavier. Il existe également des fonctions de code pour ouvrir la gâche. Le multicâble pour connecter les modules est inclus 342610 Module d’appel numérique avec écran à utiliser avec réf. 342170. Les habitants peuvent être appelés directement en appuyant le numéro qui correspond avec leurs appareils. Les numéros peuvent être trouvés sur une plaque portant les noms ou avec l’aide du module d’info réf. 342200 332650 Module clavier codé pour installations analogiques et numériques. Le module a deux contacts ouverts et fermés qui sont activés par deux codes Accessoires 346902 Câble de connexion entre les modules boutonspoussoirs Longueur : 470 mm 346903 Connecteur pour installation avec plus de 26 boutons-poussoirs 346907 Câble de connexion entre les modules boutonspoussoirs et la réf. 342560 Longueur : 470 mm Sfera classic Sfera classic monobloc plaques frontales plaques frontales alu 332111 332511 342471 333114 333814 Réf. 332661 332671 Réf. 332101 332111 332121 332201 332231 332241 332321 332341 332461 332481 332511 332601 332651 332661 332671 332911 332461 342471 342481 Plaques frontales (aluminium) Audio Audio avec 1 bouton Audio avec 2 boutons Module d’info 3 boutons-poussoirs 4 boutons-poussoirs Audio avec 2 boutons Audio avec 4 boutons 6 boutons-poussoirs 8 boutons-poussoirs Caméra Appel alpha-numérique Clavier codé Display alpha-numérique Appel numérique supplémentaire Obturateur Audio vidéo Audio vidéo avec 1 bouton Audio vidéo avec 2 bouton 333114 333124 333144 333164 333184 333104 333115 333125 333145 333165 333185 333105 333284 333934 Plaques frontales monobloc audio Couleur inox 1 bouton-poussoir - 1 module 2 boutons-poussoirs - 1 module 4 boutons-poussoirs - 2 modules 6 boutons-poussoirs - 2 modules 8 boutons-poussoirs - 3 modules 10 boutons-poussoirs - 3 modules Couleur laiton 1 bouton-poussoir - 1 module 2 boutons-poussoirs - 1 module 4 boutons-poussoirs - 2 modules 6 boutons-poussoirs - 2 modules 8 boutons-poussoirs - 3 modules 10 boutons-poussoirs - 3 modules Plaques frontales monobloc vidéo 333814 333824 333844 333864 333815 333825 333845 333865 Couleur inox 1 bouton-poussoir - 2 modules 2 boutons-poussoirs - 2 modules 4 boutons-poussoirs - 3 modules 6 boutons-poussoirs - 3 modules Couleur laiton 1 bouton-poussoir - 2 modules 2 boutons-poussoirs - 2 modules 4 boutons-poussoirs - 3 modules 6 boutons-poussoirs - 3 modules Plaques frontales monobloc boutons supplémentaires 333284 333204 333285 333205 Couleur inox 8 boutons-poussoirs - 2 modules 12 boutons-poussoirs - 3 modules Couleur laiton 8 boutons-poussoirs - 2 modules 12 boutons-poussoirs - 3 modules Plaques frontales monobloc clavier codé et clavier numérique 333614 333724 333934 333615 333725 333935 Couleur inox Clavier codé - 1 module Micro/haut-parleur + clavier numérique - 2 modules Caméra + micro/haut-parleur + clavier numérique 3 modules Couleur laiton Clavier codé - 1 module Micro/haut-parleur + clavier numérique - 2 modules Caméra + micro/haut-parleur + clavier numérique 3 modules Plaques frontales antivandalisme 333714 333715 333914 333915 Plaque audio pour module réf. 342630 Plaque audio pour module réf. 342630 avec clavier codé Plaque vidéo pour module réf. 342630 et réf. 342550 Plaque vidéo pour module réf. 342630 et réf. 342550 avec clavier codé 641 Axolute outdoor Axolute outdoor poste extérieur installation P Partie encastrée e dans le mur d Epaisseur minimale à partir du mur Le cadre de finition est monté avec une clé de sécurité spéciale, nécessaire pour le montage et l’entretien. 339313 348402 Réf. 339313 349140 339213 339223 349140 339213 A Avec cadre de finition acier : 11 mm A Avec cadre de finition laiton : 13,5 mm 348204 Poste extérieur Axolute Outdoor Boîte d’encastrement inox 3 modules Module électronique constitué des : module haut-parleur, caméra couleur motorisée et display couleur, module intégré pour le contrôle d’accès avec clé transpondeur. Logiciel de programmation et de configuration inclus Cadre de finition + cadre de montage 3 modules en acier. Clé de sécurité anti-effraction pour montage et démontage incluse Cadre de finition + cadre de montage 3 modules en laiton. Clé de sécurité anti-effraction pour montage et démontage incluse Programmateur et clés transpondeur 348402 348200 348201 348202 348203 348204 Clé transpondeur programmateur Clé transpondeur noir Clé transpondeur rouge Clé transpondeur vert Clé transpondeur bleu Clé transpondeur orange 348205 348206 Clé transpondeur gris Clé transpondeur jaune La solidité du poste de rue est renforcée par l’utilisation d’un boîtier en acier. L’installation est également possible dans une boîte 3 modules SFERA. Degré de protection : IP 54 Indice de solidité : IK 07 Boîtier Bo Cadre de montage (livré avec cadre de finition) Cadre de finition C Module électronique 642 antivandalisme monobloc antivandalisme monobloc postes extérieurs installation Boîtier encastrable Plaque en inox Plaque de montage Vis antivandalisme 308001 308011 308002 308012 Réf. 308001 308002 308003 308004 308005 308003 308013 308004 308014 308005 308015 Postes extérieurs en finition aluminium Poste extérieur antivandalisme 2 fils muni de boutonspoussoirs, finition aluminium, se composant de : s¬0LAQUE¬EN¬ALUMINIUM¬n¬ÏPAISSEUR¬¬MM¬ s¬-ODULE¬MICROHAUTPARLEUR¬AVEC¬CAMÏRA¬INTÏGRÏE¬ET¬ leds d’indication du statut de l’action (Design For All) s¬-ODULE¬Ì¬BOUTONPOUSSOIR¬AVEC¬RÏTROÏCLAIRAGE¬DES¬ plaques nominatives à l’aide de leds bleues s¬/BTURATEUR¬POUR¬LES¬BOUTONSPOUSSOIRS¬NON¬UTILITÏS s¬6IS¬ANTIVANDALISME¬CLϬFOURNIE s¬"OÔTIER¬ENCASTRABLE¬EN¬ACIER¬SUPPORT¬DE¬MODULE¬ET¬ plaque en aluminium Avec 4 boutons-poussoirs Avec 8 boutons-poussoirs Avec 12 boutons-poussoirs Avec 20 boutons-poussoirs Avec 32 boutons-poussoirs Module micro/haut-parleur avec caméra et module à bouton-poussoir Des obturateurs permettent d’adapter le poste au nombre d’habitants Postes extérieurs en finition inox 308011 308012 308013 308014 308015 Poste extérieur antivandalisme 2 fils muni de boutonspoussoirs, finition inox, se composant de : s¬0LAQUE¬EN¬INOX¬n¬ÏPAISSEUR¬¬MM s¬-ODULE¬MICROHAUTPARLEUR¬AVEC¬CAMÏRA¬INTÏGRÏE¬ET¬ leds d’indication du statut de l’action (Design For All) s¬-ODULE¬Ì¬BOUTONPOUSSOIR¬AVEC¬RÏTROÏCLAIRAGE¬DES¬ plaques nominatives à l’aide de leds bleues s¬/BTURATEUR¬POUR¬LES¬BOUTONSPOUSSOIRS¬NON¬UTILITÏS s¬6IS¬ANTIVANDALISME¬CLϬFOURNIE s¬"OÔTIER¬ENCASTRABLE¬EN¬ACIER¬SUPPORT¬DE¬MODULE¬ET¬ plaque en inox Avec 4 boutons-poussoirs Avec 8 boutons-poussoirs Avec 12 boutons-poussoirs Avec 20 boutons-poussoirs Avec 32 boutons-poussoirs 308021 308022 308023 308024 308025 Boîtes pour l'installation en saillie du 308001-308011 Boîtes pour l'installation en saillie du 308002-308012 Boîtes pour l'installation en saillie du 308003-308013 Boîtes pour l'installation en saillie du 308004-308014 Boîtes pour l'installation en saillie du 308005-308015 308030 308031 308032 Plexi pour caméra Etiquette en plexi pour plaque nominative (par 4) Haut-parleur avec caméra couleur munie de leds halogènes et objectif orientable manuellement pour un montage sur des postes extérieurs antivandalisme Coffrets muraux Accessoires 643 Minisfera Minisfera poste extérieur montage poste extérieur Montez le module dans la boîte apparente 332710 342702 342704 342708 Boîte en saillie 332711 332713 332714 332712 332715 Module d’extension 342704 Montez les touches et la plaque frontale dans le cadre de finition Audio/vidéo 342708 Module audio 332702 Montez le cadre de finition sur le module Module obturateur 332715 332721 Module d’info 332714 Réf. 332710 332711 Boîtes encastrées et en saillie Boîte encastrée Boîte en saillie Modules électroniques 342702 342708 342704 Module micro/haut parleur - max. 6 boutons-poussoirs, volume réglable du microphone et du hautparleur. Les connexions au système sont effectuées directement sur le module de son. Les plaques signalétiques sont éclaires par 6 LEDs vertes. Module micro/haut-parleur avec caméra noir et blanc - max. 4 boutons-poussoirs, y compris les LED IR pour les enregistrements de nuit. Il est possible de modifier l'angle de la caméra sur les plans horizontal et vertical de +/- 15°. Les connexions du système se font directement sur le module de son. Les plaques signalétiques sont éclairées par 4 LEDs vertes. Module d'extension - max. 10 boutons-poussoirs. Les connexions sur le module de son peuvent être créées en utilisant le câble fourni. Les plaques signalétiques sont éclairées par dix LEDs vertes. Accessoires pour Minisfera 332721 332712 332713 332714 332715 644 Cadre de finition aluminium Bouton-poussoir 1 module avec fenêtre pour indication de nom Bouton-poussoir 2 modules avec fenêtre pour indication de nom Module d'info avec fenêtre pour indication de nom 2 modules Touche obturatrice 1 module Bouton-poussoir simple 332712 Bouton-poussoir double 332713 Cadre de finition 332721 Linea Metal Linea 2000 postes extérieurs postes extérieurs 342971 342981 342991 Réf. 342971 342972 343001 Postes extérieurs audio Poste extérieur apparent Linea Metal en zamac Avec 1 bouton-poussoir avec éclairage led (bleu) Avec 2 boutons-poussoirs avec éclairage led (bleu) Postes extérieurs vidéo noir/blanc 342981 342982 342961 Réf. Postes extérieurs audio Poste extérieur apparent Linea 2000 couleur aluminium 342911 342921 342931 342941 Poste extérieur apparent Linea Metal avec caméra noir/blanc orientable en zamac Avec 1 bouton-poussoir avec éclairage led (bleu) Avec 2 boutons-poussoirs avec éclairage led (bleu) Postes extérieurs vidéo couleur 342991 342992 342911 Avec 1 bouton-poussoir avec éclairage led (vert) Avec 2 boutons-poussoirs avec éclairage led (vert) Avec 3 boutons-poussoirs avec éclairage led (vert) Avec 4 boutons-poussoirs avec éclairage led (vert) Postes extérieurs vidéo noir/blanc 342951 342961 Poste extérieur apparent Linea 2000 avec caméra noir/blanc orientable, couleur aluminium Avec 1 bouton-poussoir avec éclairage led (vert) Avec 2 boutons-poussoirs avec éclairage led (vert) Poste extérieur apparent Linea Metal avec caméra couleur orientable en zamac Avec 1 bouton-poussoir avec éclairage led (bleu) Avec 2 boutons-poussoirs avec éclairage led (bleu) Postes extérieurs vidéo couleur encastrables 343001 343002 Poste extérieur encastrable Linea Metal avec caméra couleur orientable en zamac Avec 1 bouton-poussoir avec éclairage led (bleu) Avec 2 boutons-poussoirs avec éclairage led (bleu) 645 Axolute Axolute écran tactile multimédia vidéo station HD4690 HC4690 349320 349321 349310 349210 349211 349212 PLAQUES DE FINITION HA4690VBB HA4690VSW HA4690XC Réf. HA4690VNB Réf. HD4690 HC4690 HS4690 HA4690LTK Écran tactile multimédia Ecran tactile multimédia 10” 16/9 LCD pour : s¬Commande d’installation My Home s¬Fonctions vidéophonie s¬Contrôle vidéo s¬Permet de diffuser la musique a partir d’une source de distribution ou la transmission de flux audio/ vidéo ou de photos a partir d’un port USB ou une carte SD s¬Services RSS par réseau LAN s¬Montage en saillie. A finir avec une plaque de recouvrement Plaques pour écran tactile multimédia HA4690XC HA4690VBB HA4690LTK HA4690VNB HA4690VSW Plaque - Aluminium brosse Plaque - White Plaque - Teak Plaque - Nighter Plaque - Whice Domotique My Home Voir p. 592 Mécanisme de couleur blanche 646 349320 349321 Vidéo station Nighter & Whice Terminal vidéo stéréo mains-libres à installer dans des installations de vidéophonie 2 fils. Ecran LCD couleur 8”. Intégrable avec le système My Home, menu adaptable avec PC pour la gestion des fonctions suivantes: communication de porte, vidéocontrôle, thermorégulation, distribution de musique, scénarios, sécurité. Dans des installations avec intégration de la distribution de musique, le Video Station peut se comporter comme amplificateur et peut ainsi rendre chaque source de musique connectée sur le système. Les touches sur l’appareil: navigation, auto-appel, commande de la gâche, commande de l’éclairage de la cage d’escalier, mute, réception appel mains-libres. Led de signalisation pour coupure d’appel, état de la porte et connexion. La connexion avec l’Interface Multimédia est possible. La configuration se fait par des configurateurs ou par le menu. Porte USB et RS-232 pour la programmation. Montage apparent Version Nighter Version Whice Vidéo station 349310 349210 349211 349212 Mécanisme de couleur Tech Ecran vidéo mains libres pour installations 2 fils. Ecran couleur 5,6”. Peut être connecté à une installation My Home comme élément de commande et programmé suivant le menu personnel de l’utilisateur avec les fonctions suivantes : vidéophonie, thermorégulation, distribution sonore, scénarios et alarme. Touches de commande : navigation, mise en service de la caméra, gâche électrique, interphonie, appel général et supervision de l’alarme. Dans les installations qui comportent une diffusion sonore, l’appareil fait aussi office d’amplificateur local pouvant reproduire les sons générés par toutes les sources raccordées à l’installation. Leds de signalisation : exclusion du signal d’appel, statut de la porte et liaison phonique. Configuration au moyen de configurateurs ou programmation via le menu. Port USB pour une programmation détaillée. Montage apparent avec plaque murale et cadre de finition en verre, en bois ou en aluminium Cadre de finition en Aluminium brosse Cadre de finition en verre Kristall Cadre de finition en Teck Mécanisme de couleur anthracite Axolute Axolute Etéris vidéo display vidéo display - schéma d’installation ■ Schéma d’installation Boîte d’encastrement 349313 349319 349418 349414 528W (128,5x128,5x58 mm) PB528W Vidéo display 349340 349241 349242 349340 Réf. 349313 349311 349312 Vidéo display Axolute Ecran vidéo mains libres pour installations 2 fils. Ecran couleur LCD 2,5”. Peut être connecté à une installation My Home comme élément de commande et programmé suivant le menu personnel de l’utilisateur avec les fonctions suivantes : vidéophonie, thermorégulation, diffusion sonore, scénarios et alarme. Touches de commande : navigation, mise en service de la caméra, gâche électrique, interphonie et appel général. Leds de signalisation : exclusion du signal d’appel, statut de la porte et liaison phonique. Configuration au moyen de configurateurs ou programmation via le menu. Port USB pour une programmation détaillée. Montage dans une boîte encastrée réf. 506E ou dans support de table réf. 349319 et finition avec toutes les plaques de recouvrement Axolute Version blanche Version Tech Version anthracite Plaque frontale 349243 349241 349242 Support de table 349319 Support de table pour appareils internes Axolute Video Display. Connecté avec câble réf. 346803 et une prise 8 pôles réf. 349414, 349415 ou 349418 A compléter d’un cadre de finition rectangulaire Axolute. Cadre Prises 8 pôles 349418 349414 349415 Prise 8 pôles Axolute pour installations avec support de table. Version blanche Version Tech Version anthracite HW4826HD HW4826HC HW4826HS Vidéo display Axolute Etéris 349340 349243 349241 349242 Affichage vidéo monobloc Etèris. Peut uniquement être placé sur les boîtiers réf. 528W (maçonnerie) et réf. PB528W (plaque de plâtre). Les plaques de recouvrement réf. HW4826HD, HW4826HC, HW4826HS sont également nécessaires. Les fonctions sont identiques à celles des vidéo display Axolute réf. 349311, 349312, 349313. Plaque frontale blanche pour affichage vidéo Etèris, réf. 349340 Plaque frontale Tech pour affichage vidéo Etèris, réf. 349340 Plaque frontale anthracite pour affichage vidéo Etèris, réf. 349340 Mécanisme de couleur blanche Mécanisme de couleur Tech Mécanisme de couleur anthracite 647 LivingLight LivingLight vidéo display vidéo display - schéma d’installation ■ Schéma d’installation 344400 344413 Réf. 344400 344401 344413 344411 344412 344411 Vidéo display LivingLight Ecran vidéo mains libres pour installation 2 fils. Doté d’écran LCD de 2,5” avec menu de navigation OSD à icônes personnalisables sur PC pour la gestion des applications My Home de: vidéophonie, thermorégulation, diffusion sonore, automation (scénarios) et anti-intrusion. Touches: navigation, autoallumage, ouverture serrure et connexion mains libres. LED de signalisation pour : exclusion sonnerie, état porte et connexion. Port USB de programmation / mise à jour firmware. Installation encastré sous boîte murale réf. 506E. À compléter avec les platines frontales et avec les plaques de finition LivingLight. Configurable avec configurateurs physiques ou avec logiciel de programmation et configuration fourni Pour installation avec plaques LivingLight Pour installation avec plaques LivingLight AIR Plaque frontale blanche Plaque frontale Tech Plaque frontale anthracite Écran version LivingLight AIR Écran version LivingLight Plaque frontale anthracite Plaque frontale blanche Plaque frontale Tech Plaque de finition anthracite Plaque de finition Tech Plaque de finition blanche Appareillage LivingLight Voir p. 456 Mécanisme de couleur blanche 648 Mécanisme de couleur Tech Mécanisme de couleur anthracite système 2 fils système 2 fils postes intérieurs POLYX audio et vidéo 344082 344163 Réf. 344082 N postes intérieurs SWING audio et vidéo 344165 Polyx audio 344704 Réf. Parlophone mains libres pour installations 2 fils. Avec toutes les fonctions de base d’un parlophone. 344832 Poste vidéo avec écran blanc/noir 4” pour installation 2 fils. Fixation murale. Boutons pour les fonctions telles que le verrouillage central, activation poste extérieur, l’éclairage d’escalier et interphone. Fonctions de la conversation secrète et état de la porte. Volume d’appel du poste de rue réglable. Couleur blanc. Livré avec support pour fixation murale. Ecran vidéo mains libres, apparent avec écran couleur 3,5”. Avec toutes les fonctions de base pour une installation vidéo et la fonction “Design for All” Avec la fonction Teleloop pour les malentendants Sans la fonction Teleloop pour les malentendants 344165 Ecran vidéo mains libres, fixation murale. Apparent avec écran couleur 3,5” avec icônes personnalisables et menu OSD (On Screen Display). Commandes My Home : thermorégulation, diffusion sonore, scénarios et alarme. Equipé d’un répondeur avec mémoire. Leds de signalisation: exclusion du signal d’appel, status de la porte et liaison phonique. Montage mural avec support (inclus). Configuration ou moyen de configurateurs ou par le logiciel TiPolyxMemoryDisplay qui est inclus avec le produit Module Teleloop est combiné avec le Polyx Memory Display pour permettre l’utilisation aux malentendants (avec commutateur T). Le module doit être configuré avec la même adresse (N) que le poste interne. Montage au mur sans l’utilisation d’accessoires Swing audio Poste Swing audio pour installation 2 fils. Avec secret de conversation et support pour fixation murale. Equipé en standard de cinq boutons-poussoirs : ouvre-porte et 4 boutons-poussoirs multifonctionnels programmables (interphonie, appel direct du poste de rue, etc.). Choix entre 17 sonneries : tant pour un appel direct du poste de rue que pour un appel d’étage et interphonie. Volume d’appel du poste de rue réglable avec malette rotative en bas de l’appareil. Couleur blanc. Swing vidéo de base Polyx memory display et teleloop 344163 344832 344704 Polyx vidéo 344182 344192 344824 Swing vidéo 344824 344804 Poste vidéo pour installation 2 fils. Fixation murale. Equipé en standard de cinq boutons-poussoirs : ouvre-porte et 4 (0-1-2-3) boutons-poussoirs multifonctionnels programmables (interfonie, appel direct du poste de rue, etc..). Fonctions secret de conversation, profession liberale “sonner et entrer” et état de la porte avec led de signalisation. Volume d’appel du poste de rue réglable. Couleur blanc. Livré avec support pour fixation murale. Avec écran couleur 4” Avec écran noir/blanc 4” Références en rouge : produits nouveaux 649 système 2 fils système 2 fils poste intérieur IRYDE et poste de conciergerie 345020 N 345021 poste intérieur SPRINT audio 337242 336982 344212 346310 Réf. 345020 345021 345023 345024 Vidéophone/téléphone Iryde Touch Phone Vidéophone avec écran LCD 4,3" couleur écran tactile, clavier rétro-éclairé et navigation de menus personnalisable via un PC. Intègre les fonctions vidéophonie et vous permet d'interagir avec le système domotique My Home. Iryde Touch Phone blanc Iryde Touch Phone noir Base pour l' installation des dispositifs Iryde Touch Phone 345020 et 345021 Support mural pour l'installation des dispositifs Iryde Touch Phone 345020 et 345021 Réf. Poste Sprint audio pour installation 2 fils. Avec secret de conversation et support pour fixation murale. Equipé en standard de deux boutons- poussoirs : ouvre-porte et commande d’un relais supplémentaire. Le signal d’appel est réglable en 3 niveaux. Couleur blanc. 337242 Support de table avec câble de 2 mètres et connecteur pour poste Sprint audio. Prise 8 pôles série LivingLight pour câble réf. 336803. Pour montage sur table des postes Sprint, LivingLight, Axolute, Iryde et Conciergerie Coupure d’appel avec led de signalisation. Accessoires pour postes sprint audio 336982 Poste de conciergerie 346310 336982 336803 Vidéophone pour installations 2 fils. L’accès à différents services (fonctions de portier vidéo, gestions des serrures et / ou éclairage d’escalier et surveillance d’alarme de l’appartement) directement depuis le clavier ou via le menu intuitif avec icônes. Le vidéophone est livré avec support de table, et dispose également d’un écran LCD couleur 7”, combiné et haut-parleur, des touches dédiées pour les fonctions clés. La programmation peut se faire directement depuis l’appareil ou via un PC avec le logiciel fourni avec l’appareil Prise 8 pôles, finition LivingLight, pour câble réf. 336803 Câble avec prise 8 pôles pour réf. 346310 Poste sprint audio 344212 346800 Système téléphonie Voir p. 662 Références en rouge : produits nouveaux 650 système 2 fils accessoires 346000 N 346030 Réf. 346000 346030 346020 F441 346850 346890 Alimentations 345829 Réf. Alimentation pour installation 2 fils audio ou vidéo avec max. 100 parlophones et 26 vidéophones. Taille 8 modules DIN. Tension d’alimentation 230 V – 50/60 Hz Alimentation BUS - primaire 220-240 V - première sortie SCS : 27 Vcc - 600 mA - deuxième sortie avec adaptateur vidéo SCS intégré (AV) : 27 Vcc - 600 mA (utiliser exclusivement 1 sortie à la fois) - 2 modules DIN Alimentation - primaire 220-240 V - secondaire 27 Vcc - 600 mA - 2 modules DIN 346890 346810 346150 349410 Répartiteurs 346830 F441 F441M Interface pour installation vidéo 2 fils. Taille 2 modules DIN Répartiteur audio/vidéo avec 4 entrées et 4 sorties pour fixation rail DIN. Possibilité de raccorder 4 postes extérieurs 2 fils, 4 colonnes montantes pour 26 appareils vidéo et 6 dérivateurs d’étage. Taille 4 modules DIN. Alternative pour réf. 346830 Répartiteur audio/vidéo pour poste de rue externe, caméras et appareils internes. 4 entrées pour postes extérieurs ou caméras externes et 4 entrées audio. Taille 8 modules DIN. Possibilité de diffusion sonore multicanal. Alternative pour interface vidéo réf. 346830 ou réf. F441, nécessaire pour la diffusion sonore multicanal 346230 346250 346260 346851 Interface d’appartement pour la connexion à la colonne montante d’un système audio/vidéo indépendant, en combinaison avec les applications My Home (diffusion sonore, automatisation, etc.) 4 modules DIN Module d’extension du système permettant : s¬d’augmenter la distance entre le poste extérieur et le dernier poste intérieur s¬d’augmenter le nombre de dispositifs pouvant être installés s¬de créer des colonnes montantes indépendantes avec poste de rue secondaire 4 modules DIN Interfaces 2 fils Interface pour installation 2 fils avec IP. Pour réaliser une installation complexe avec back bone et colonnes montantes Interface pour installation PABX/2 fils. Taille 3 modules DIN. Pour installation avec réf. 335818 et réf. 335828 Interface pour installation audio/vidéo 2 fils avec colonnes montantes liées à un back bone commun. Le module permet de réaliser des installations les plus exigeantes avec un câblage simplifié. Prévoir l’alimentation réf. 346000 pour chaque interface. Taille 6 modules DIN Interface pour colonnes montantes d’une installation vidéo analogique, numérique, Tersystem et Vidéoporter 2000. Avec l’interface il est possible sur une installation existante de réaliser un appartement en 2 fils. 4 modules DIN. Toujours à utiliser avec réf. 346000 et réf. F441 ou réf. 346830 Relais DIN 346200 Appareils pour extension 346850 346200 Relais multifonctionnel pour des fonctions supplémentaires comme éclairage d’escalier, ouvreporte, sonnerie supplémentaire, etc... 4 modules DIN Relais de gâche pour installations 2 fils et numériques 2 modules DIN Relais de gâche à placer dans le portier. Contacts NO et NF Relais de gâche pour installations 2 fils avec retour d’état de la porte 4 modules DIN Central téléphonique PABX et accessoires 345829 345830 345831 Central téléphonique PABX. Taille 10 modules DIN. Permet la connexion de 2 lignes et 8 unités téléphoniques. Permet la connexion de 8 colonnes montantes 2 fils audio/ vidéo. Extensible avec accessoires 345830 et 345831. Accessoire à combiner avec le central téléphonique PABX 345829 pour l’expansion avec 8 lignes internes supplémentaires. 3 modules DIN Accessoire avec à combiner avec le central téléphonique PABX 345829 pour 2 lignes externes supplémentaires. 3 modules DIN Références en rouge : Produits nouveaux 651 système 2 fils accessoires d’installation 346841 347400 346870 346991 336904 3499 3501K Réf. 346841 346833 347400 Interfaces Distributeur d’étage pour installations 2 fils - 4 sorties Interface pour appel d’étage. Possibilité d’appel d’étage général, appel d’étage adressé et activation de l’éclairage d’escalier et de la gâche électrique. Interface pour signal vidéo coaxial 75 ohm vers bus 2 fils. Peut être raccordé près de la camera (y compris alimentation 12 V cc). Accessoires pour le câblage 346870 336982 336803 3499 Amplificateur vidéo pour installation 2 fils avec câblage non torsadé et plus de 50 mètres entre le poste de rue et l’appareil interne situé le plus loin. L’utilisation de l’amplificateur permet d’étendre la distance jusqu’à 100 mètres (50 m + 50 m). Prise 8 pôles série LivingLight pour câble réf. 336803. Pour montage sur table des postes Sprint, vidéo display Axolute, Iryde Touch Phone et poste de conciergerie Cordon pour support de table. Résistance terminale à appliquer sur les sorties utilisées du répartiteur audio/vidéo Réf. 346991 346992 Module micro/haut-parleur universel Module micro/haut-parleur universel pour installation 2 fils audio et vidéo avec 8 connexions pour boutonspoussoirs Module d’extension pour réf. 346991 avec 8 connexions pour boutons-poussoirs. Extensible jusqu’à max. 6 modules ou max. 56 appels Câble 336904 Câble 2 fils torsadé - peut être enfoui dans un tube répond aux normes IEC 20-13 et IEC 20-14 - rouleau de 200 m 3501/0 3501/1 3501/2 3501/3 3501/4 3501/5 3501/6 3501/7 3501/8 3501/9 Configurateur 0 Configurateur 1 Configurateur 2 Configurateur 3 Configurateur 4 Configurateur 5 Configurateur 6 Configurateur 7 Configurateur 8 Configurateur 9 Configurateurs - emballés par 10 pièces Kit de configurateurs 3501K Kit de configurateurs de 0 à 9 306064 306065 Set de configurateurs pour 10 appartements Set de configurateurs pour 20 appartements Sets de configurateurs 652 système 2 fils système 2 fils sonneries et caméras logiciel de conciergerie 336910 391658 391668 336993 391662 Réf. 349412 349413 346300 Sonneries électroniques programmables Répétiteur de signal pour raccordement directe sur le bus Axolute Tech Axolute anthracite Réf. 346300 Sonneries électroniques 336992 336993 336994 336910 Répétiteur de signal pour raccordement direct sur le parlophone ou vidéophone. Le répétiteur suit le niveau sonore du parlophone ou moniteurs LivingLight blanc - 2 modules LivingLight Tech - 2 modules LivingLight anthracite - 2 modules Apparent. Couleur Blanc. Logiciel de conciergerie Logiciel pour frontdesk central téléphonique. Pour la gestion d’appels parlophoniques et vidéophoniques. Le logiciel, uniquement pour Windows, peut être installé sur un ordinateur standard et sur un réseau dédié. Il permet de gérer et d’envoyer des messages et ceci aussi bien à l’intérieur qu’à l’extérieur. Le logiciel gére le système vidéophonie interne avec affichage cyclique d’images de caméras de surveillance, les enregistrements jour et nuit et donne une visualisation précis à une éventuelle alarme dans l’un des appartements. Les besoins en matière de logiciels sont Microsoft Windows XP SP2 ou Microsoft Windows Vista et Advanced Net Framework 2.0 Caméras intérieures 391658 391659 391657 391663 391661 391662 Caméra couleur encastrable. CCD 1/3” résolution 380 lignes horizontales, objectif 3,7 mm. LivingLight blanc LivingLight Tech LivingLight anthracite Axolute blanc Axolute Tech Axolute anthracite Camèra analogique et IP Voir p. 667 Mécanisme de couleur blanche Mécanisme de couleur Tech Mécanisme de couleur anthracite 653 Kit audio et vidéo Le kit est la méthode la plus économique et la plus pratique pour la réalisation de systèmes de portiers audio et vidéo, Les kits existent pour les systèmes 2 fils, analogiques, mono et bi-familiale, ... autant en résidentiel que pour les petites entreprises. Avec une référence unique, le kit met à disposition tous les éléments nécessaires: alimentation, portier, poste intérieur et accessoires de câblage. Les combinaisons de portiers, postes internes et le type d’installation (en saillie ou encastré), répondent à toutes les exigences. 654 Les kits 2 fils sont entièrement extensibles. Ils sont compatibles avec tous les appareils 2 fils (portiers, postes internes audio et vidéo, accessoires et équipements caméra pour l’intérieur et l’extérieur), ce qui permet une possibilité d'expansion sans contrainte. kit audio-vidéo 2 fils kit audio-vidéo 2 fils kits vidéo couleur kits vidéo couleur avec mémoire 368921 369411 368811 369421 Réf. 368911 368921 Kits vidéo couleur Polyx - Linea Metal Kit vidéo couleur extensible avec max. 4 moniteurs supplémentaires et postes extérieurs Sfera, MiniSfera ou Linea. Toutes les spécifications du système 2 fils Composition : - réf. 346000 : alimentation - réf. 346830 : interface vidéo - réf. 346250 : relais pour contact libre de potentiel pour poste extérieur Linea 2000, Linea Metal et MiniSfera Avec 1 poste intérieur Polyx vidéo réf. 344192 et poste extérieur Linea Metal 1 bouton-poussoir réf. 342991 Avec 2 postes intérieurs Polyx vidéo réf. 344192 et poste extérieur Linea Metal 2 boutons-poussoirs réf. 342992 Kits vidéo couleur Polyx - Linea Metal encastré 368811 368821 Réf. 369411 369421 Kits vidéo couleur Polyx Memory - Linea Metal Kit vidéo couleur avec mémoire, avec poste intérieur Polyx Memory Display et poste extérieur Linea Metal. Le poste intérieur propose des menus avec icônes pour le contrôle du système domotique MY HOME et de la vidéophonie. Toutes les spécifications du système 2 fils. Fixation murale. Le poste extérieur correspond au degré de solidité IK07 Composition : - réf. 346000 : alimentation - réf. 346830 : interface vidéo - réf. 346250 : relais pour contact libre de potentiel pour poste extérieur Linea 2000, Linea Metal et MiniSfera Avec 1 poste intérieur Polyx memory display réf. 344163 et poste extérieur Linea Metal 1 boutonpoussoir réf. 342991 Avec 2 postes intérieurs Polyx memory display réf. 344163 et poste extérieur Linea Metal 2 boutonspoussoirs réf. 342992 Extensible avec max. 4 moniteurs supplémentaires et postes extérieurs Sfera, MiniSfera ou Linea. Toutes les spécifications du système 2 fils Composition : - réf. 346000 : alimentation - réf. 346830 : interface vidéo - réf. 346250 : relais pour contact libre de potentiel pour poste extérieur Linea 2000, Linea Metal et MiniSfera Avec 1 poste intérieur Polyx vidéo réf. 344192 et poste extérieur encastré Linea Metal 1 bouton-poussoir réf. 343001 Avec 2 postes intérieurs Polyx vidéo réf. 344192 et poste extérieur encastré Linea Metal 2 boutonspoussoirs réf. 343002 655 kit audio-vidéo 2 fils kit audio-vidéo 2 fils kits vidéo noir/blanc kit vidéo noir/blanc 365411 366311 Réf. 365411 365421 656 Kits vidéo Swing - Linea 2000 Kit vidéo (noir/blanc) avec vidéophone Swing et poste extérieur Linea 2000. Toutes les spécifications du système 2 fils. Fixation murale Composition : - réf. 346000 : alimentation - réf. 346830 : interface vidéo - réf. 346250 : relais pour contact libre de potentiel pour poste extérieur Linea 2000, Linea Metal et MiniSfera Avec 1 poste intérieur Swing réf. 344832 et poste extérieur Linea 2000, 1 bouton-poussoir réf. 342951 Avec 2 postes intérieurs Swing réf. 344832 et poste extérieur Linea 2000, 2 boutons-poussoirs réf. 342961 Réf. 366311 Kits vidéo Swing - Linea 2000 Kit vidéo extensible avec poste intérieur Swing avec poste extérieur Sfera A/V. Fixation murale. Le poste extérieur est encastré. Toutes les spécifications du système 2 fils Composition : - réf. 346000 : alimentation - réf. 346830 : interface vidéo - réf. 331110 : boîte d’encastrement - réf. 331211 : cadre de finition aluminium - réf. 342471 : plaque pour poste extérieur Sfera - réf. 342560 : module audio/vidéo - réf. 344832 : poste intérieur Swing kit audio-vidéo 2 fils kit audio-vidéo 2 fils kits audio kits audio 368111 367211 Réf. 368111 368121 Kits audio Swing - Linea Metal Kit audio avec poste intérieur Swing et poste extérieur Linea Metal. Toutes les spécifications du système 2 fils. Fixation murale Composition : - réf. 346000 : alimentation Avec 1 poste intérieur Swing réf. 344704 et poste extérieur Linea Metal, 1 bouton-poussoir réf. 342971 Avec 2 postes intérieurs Swing réf. 344704 et poste extérieur Linea Metal, 2 boutons-poussoirs réf. 342972 Kits audio Swing - Sfera modulaire 367211 367221 367111 Réf. 367111 367121 367131 367141 Kits audio Swing - Linea 2000 Kit audio avec poste intérieur Swing et poste extérieur Linea 2000. Toutes les spécifications du système 2 fils. Fixation murale Composition : - réf. 346000 : alimentation Avec 1 poste intérieur Swing réf. 344704 et poste extérieur Linea 2000, 1 bouton-poussoir réf. 342911 Avec 2 postes intérieurs Swing réf. 344704 et poste extérieur Linea 2000, 2 boutons-poussoirs réf. 342921 Avec 3 postes intérieurs Swing réf. 344704 et poste extérieur Linea 2000, 3 boutons-poussoirs réf. 342931 Avec 4 postes intérieurs Swing réf. 344704 et poste extérieur Linea 2000, 4 boutons-poussoirs réf. 342941 Kit audio avec poste intérieur Swing et poste extérieur Sfera modulaire. Toutes les spécifications du système 2 fils. Fixation murale Composition : - réf. 346000 : alimentation - réf. 342170 : module micro/haut parleur - réf. 331110 : boîte d’encastrement - réf. 331211 : cadre de finition aluminium Avec 1 poste intérieur Swing réf. 344704 et plaque pour poste extérieur Sfera modulaire, 1 bouton-poussoir réf. 332111 Avec 2 postes intérieurs Swing réf. 344704 et plaque pour poste extérieur Sfera modulaire, 2 boutonspoussoirs réf. 332121 657 Kit audio analogique ■ Exemple d’installation analogique 5A (5A=5) 1 3 4 5A 6 5 1 1 12 Le kit audio analogique (4+n) représente une solution économique pour un système mono ou bi-familiale. Le kit 363811, disponible uniquement en version monofamiliale, est une technologie analogique, mais avec un câblage ressemblant à la solution 2 fils. 3 3+(1) 4 5A 22 24 6 12 22 24 230 Vac 7 +(1) ON OFF 3 4 12 1 5A 5B 3 4 12 1 5A 22 5A 6 A 6 24 Le kit 363211 et 363221, sont des technologies analogiques dont le câblage se compose de 4 fils + le nombre d’appels. Le kit 363811 est conçu pour être utilisé dans des rénovations, il consiste à remplacer la sonnette par un nouveau système de parlophonie, le tout sans changer votre câblage existant. Le système peut aller jusqu'à 4 parlophones (331550) connectés en parallèle au kit de base. (extensions 5-fils) 658 kit audio kit audio kits audio 2/5 fils kits audio analogique 363811 363211 Réf. 363811 Kit audio Linea 2000 - Sprint Kit audio avec poste extérieur Linea 2000 couleur aluminium et poste intérieur Sprint blanc Composition : sRÏFALIMENTATION sRÏF8#4POSTEINTÏRIEURSPRINT sRÏF8#4POSTEEXTÏRIEUR,INEA 1 bouton-poussoir Accessoire 331550 Réf. 363211 363221 Kits audio analogiques Linea 2000 - Sprint Kit audio avec poste extérieur Linea 2000 couleur aluminium et poste intérieur Sprint blanc Composition : sRÏFALIMENTATION Avec 1 poste intérieur Sprint réf. 304212 et poste EXTÏRIEUR,INEABOUTONPOUSSOIRRÏF8 Avec 2 postes intérieurs Sprint réf. 304212 et poste extérieur Linea 2000, 2 boutons-poussoirs RÏF8 Poste interne 5 fils pour extension du kit réf. 363811 659 Sfera New sets audio, sets vidéo 351100/4A N 346000 Réf. 351100/4A 351100/6A 351100/8A 351100/10A 351100/12A 346830 351100/4VC Sets postes extérieurs audio - Sfera New Set poste extérieur 2 fils audio Sfera New Allmetal 1 module, 4 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils audio Sfera New Allmetal 2 modules, 6 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils audio Sfera New Allmetal 2 modules, 8 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils audio Sfera New Allmetal 2 modules, 10 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils audio Sfera New Allmetal 2 modules, 12 boutons-poussoirs, alimentation et configurateurs. Réf. 351100/4VC 351100/6VC 351100/8VC 351100/10VC 351100/12VC Références en rouge : Produits nouveaux 660 346000 346830 Sets postes extérieurs vidéo - Sfera New Set poste extérieur 2 fils vidéo Sfera New Allmetal 2 modules, 4 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils vidéo Sfera New Allmetal 3 modules, 6 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils vidéo Sfera New Allmetal 3 modules, 8 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils vidéo Sfera New Allmetal 3 modules, 10 boutons-poussoirs, alimentation et configurateurs. Set poste extérieur 2 fils vidéo Sfera New Allmetal 3 modules, 12 boutons-poussoirs, alimentation et configurateurs. L’intégration complète Une solution unique pour la téléphonie, la vidéophonie et la domotique. La nouvelle gamme téléphonie de Bticino permet à la fois de téléphoner, de piloter le système de domotique My Home et de répondre aux appels du poste externe de vidéophonie. L’intégration parfaite de l’Iryde Touch Phone avec le bus à deux fils permet d’accéder aux fonctions de téléphonie, de domotique et de vidéophonie dans un seul appareil. Le nouveau central téléphonique offre toutes les options de base et avancées pour un usage tant privé que professionnel. Découvrez les avantages de ce système flexible : depuis des conversations téléphoniques simples jusqu’à la gestion de scénarios, tels que le chauffage de l’habitation. IRYDE TOUCH PHONE NOIR PABX 661 système téléphonie système téléphonie Iryde touch phone et PABX N schéma de raccordement Q Branchement 345020 345829 345021 345830 345832 345831 Iryde Touch Phone Iryde Touch Phone Iryde Touch Phone Iryde Touch Phone Lignes téléphoniques Protection ligne téléphonique 345023 345024 Réf. 345020 345021 345023 345024 336982 336984 336983 336803 Iryde Touch Phone Iryde Touch Phone blanc Iryde Touch Phone noir Support de table pour Iryde Touch Phone Support mural en métal pour Iryde Touch Phone Prise LivingLight 8 pôles – blanche Prise LivingLight 8 pôles – Tech Prise LivingLight 8 pôles – anthracite Câble de raccordement PABX 345829 345830 345831 345832 E47/12 E47ADCN 3505/12 Central téléphonique 2 fils, 2 lignes externes, 8 lignes internes, capacité d’extension - 10 modules DIN Extension à 8 lignes internes - 3 modules DIN Extension à 2 lignes externes - 3 modules DIN Câble de raccordement pour extensions Alimentation 12 Vdc - 8 modules DIN - raccordement pour une batterie 12 Vdc (réf. 3505/12) Alimentation 27 Vdc - max 450 mA - 8 modules DIN raccordement pour une batterie 12 Vdc (réf. 3505/12) Batterie 12V 12Ah Fax Distributeur vidéo Poste extérieur Références en rouge : Produits nouveaux 662 Protection ligne téléphonique Alimentation Téléphone sans fils Téléphone système téléphonie caractéristiques Q Iryde Touch Phone Iryde Touch Phone est un dispositif qui permet d’intégrer les fonctions de vidéophonie, de téléphonie et de domotique. L’appareil peut être monté au mur via un support métallique ou peut être placé sur un support de table Haut-parleur (mains-libres) en plexiglas. L’écran tactile LCD 4.3” affiche un menu de navigation qui peut être entièrement personnalisé avec le logiciel fourni pour l’exécution de toutes les fonctions. Ecran tactile LCD couleur Micro (mains-libres) Touches de commandes pour téléphonie et la vidéophonie Récepteur Iryde Touch Phone peut être installé au mur sur support en métal ou sur support de table Branchement au connecteur mini USB pour la programmation via PC Q Central PABX Le nouveau central téléphonique garantit avant tout l’ensemble des fonctions téléphoniques importantes mais il peut aussi servir d’extension à la vidéophonie ou aux installations My Home. De cette manière, un appel au niveau du poste extérieur peut appeler tous les appareils internes ou être transféré vers le GSM via la ligne externe. La serrure de la porte est commandée suite à l’introduction d’un code. Via le central, Alimentation 230 V± il est possible d’envoyer à distance 9 commandes vers le système de DOMOTIQUE,E0!"8NEPEUTÐTRERACCORDÏQUÌUNEOUDEUXLIGNES analogiques et se prête parfaitement à tous les usages, tant privés que professionnels. Des appareils analogiques peuvent être raccordés sur les lignes internes, comme un fax, un modem, un répondeur et des téléphones sans fil. Raccordement vidéophones-parlophones Raccordement BUS SCS Port USB pour la configuration via PC Connecteur pour réf. 3559 ou 355919 pour configuration via PC Connecteur pour le raccordement des accessoires (par ex. des lignes internes supplémentaires) Batterie de secours 8 lignes internes 2 lignes RJ45 pour externes PSTN LAN Ethernet 663
