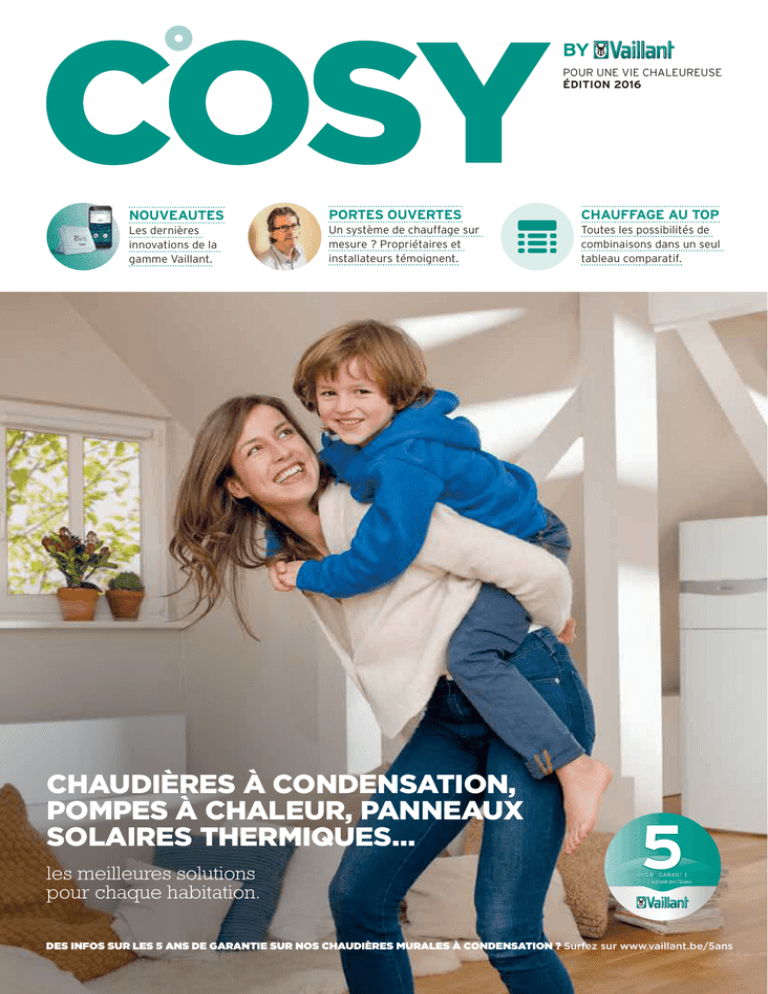

CHAUDIÈRES À CONDENSATION, POMPES À CHALEUR

POUR UNE VIE CHALEUREUSE
ÉDITION 2016
NOUVEAUTES
PORTES OUVERTES
CHAUFFAGE AU TOP
Les dernières
innovations de la
gamme Vaillant.
Un système de chauffage sur
mesure ? Propriétaires et
installateurs témoignent.
Toutes les possibilités de
combinaisons dans un seul
tableau comparatif.
CHAUDIÈRES À CONDENSATION,
POMPES À CHALEUR, PANNEAUX
SOLAIRES THERMIQUES…
les meilleures solutions
pour chaque habitation.
5
ANS DE GARANTIE
www.vaillant.be/5ans
DES INFOS SUR LES 5 ANS DE GARANTIE SUR NOS CHAUDIÈRES MURALES À CONDENSATION ? Surfez sur www.vaillant.be/5ans
ÉDITION 2016
4
6
8
CHALEUR AU TOP
DE LA TECHNOLOGIE
COMMENT FONCTIONNE
UNE INSTALLATION
DE CHAUFFAGE ?
ZOOM SUR LES NOUVEAUTES
Chaudière à condensation haut de
gamme, pompes à chaleur flexibles et
intelligentes, chauffage connecté… tour
d’horizon des dernières nouveautés de
la gamme Vaillant.
Chaudière à condensation, pompe
à chaleur ou panneaux solaires
thermiques ? Choisissez la meilleure
solution pour chauffer votre maison
et pour produire votre eau chaude
sanitaire.
Un système de chauffage est composé
d’un générateur de chaleur, d’un
système de distribution de la chaleur et
d’émetteurs de chaleur mais aussi d’un
régulateur qui joue un rôle central.
18
20
23
PORTES OUVERTES
PORTES OUVERTES
Olivier et son épouse Céline ont choisi
une pompe à chaleur pour chauffer leur
maison située en Province de Liège.
Un système de chauffage idéal et très
économique lorsque l’on décide de bâtir
une nouvelle construction.
Birgit et Sarah ont installé un
chauffe-eau solaire et une chaudière
à condensation dans leur nouvelle
construction située à Saint-Trond. Un
choix qui s’imposait pour leur permettre
de profiter des sources d’énergie
renouvelables.
ECONOMISEZ GRACE A
L’ENERGIE SOLAIRE
2
Combinée à une chaudière à
condensation ou une pompe à chaleur,
un système à énergie solaire permet de
faire de belles économies !
10
UNE CHAUDIERE
A CONDENSATION POUR
CHAQUE HABITATION
Modèle mural ou à placer au sol ?
Avec ou sans production d’eau chaude ?
Compact pour gagner de la place ?
Vaillant a la solution pour chaque
situation.
13
16
PORTES OUVERTES
POMPES A CHALEUR
RESPECTUEUSES DE
L’ENVIRONNEMENT
Marnix a fait installer une nouvelle
chaudière à condensation et un
boiler d’eau chaude sanitaire dans sa
maison située près de Gand. De belles
économies et un sacré gain de place
dans son grenier.
Dites adieu aux combustibles fossiles
grâce aux pompes à chaleur Vaillant qui
utilisent la chaleur stockée dans l’air, le
sol ou les nappes phréatiques.
COLOPHON
est une publication de
Vaillant sa, Golden Hopestraat 15,
1620 Drogenbos.
24
EAU CHAUDE :
LES MEILLEURES SOLUTIONS
Chaudière à condensation mixte, pompe
à chaleur avec boiler intégré ou boiler
d’eau chaude indépendant ? Toutes les
solutions pour assurer votre confort en
eau chaude.
26
TABLEAU COMPARATIF
Toute la gamme des produits Vaillant
pour découvrir en un seul coup d’œil
toutes les possibilités de combinaisons.
Ce magazine est protégé par les
droits d’auteur. Vous souhaitez
scanner les articles, les digitaliser,
les copier ou en faire un usage
commercial ? Renseignez- vous
sur www.presscopyrights.be
est réalisé par
Custom Media, une unité de
Roularta Media Group.
Ce magazine a été conçu avec le
plus grand soin. Les informations
et conditions sont données sous
réserve de modifications.
3
TECHNOLOGIES
CHALEUR AU TOP
DE LA TECHNOLOGIE !
QU’IL EST BON D’AVOIR CHAUD DANS NOTRE MAISON ! AUJOURD’HUI, CETTE
CHALEUR NE DOIT PAS SEULEMENT ÊTRE AGRÉABLE, ELLE DOIT AUSSI ÊTRE
BON MARCHÉ, CONFORTABLE, RAPIDE ET RESPECTUEUSE DE L’ENVIRONNEMENT.
VAILLANT PROPOSE DIVERSES SOLUTIONS ADAPTABLES AUX BESOINS DE CHACUN.
1
CHAUDIÈRES
À CONDENSATION
Cette solution est la plus fréquemment
choisie. Facile à installer, elle est dotée
des dernières technologies afin de
limiter la consommation de gaz ou de
mazout.
CHAUDIÈRE À CONDENSATION
AU GAZ : LA PLUS POPULAIRE
Toujours disponible :
le gaz ne doit pas être stocké puisqu’il
est fourni par le réseau.
Compacte, pratique et moins cher :
une chaudière à condensation au gaz
prend peu de place, peut être placée
n’importe où et coûte moins cher qu’une
chaudière à condensation au mazout.
Peu d’entretien :
la combustion du gaz est plus propre
que celle du mazout. Le gaz abîme
donc moins la chaudière. Il est toutefois
4
obligatoire de procéder à un contrôle
(tous les trois ans en Wallonie) ou un
entretien (tous les deux ans en Flandre,
tous les trois ans à Bruxelles).
CHAUDIÈRE À CONDENSATION
AU MAZOUT : SOUS CONTRÔLE
Haut rendement :
par rapport à une chaudière au mazout
classique, une chaudière à condensation
garantit un plus haut rendement et donc
une plus faible consommation.
Stock sous contrôle :
de nombreuses personnes continuent
à préférer le mazout parce qu’elles
gardent ainsi le contrôle sur
l’approvisionnement.
Une valeur fixe :
pour une nouvelle construction ou une
rénovation, n’oubliez pas de prévoir
l’espace nécessaire pour installer le
réservoir de mazout. Tenez compte
également de la législation et des règles
en vigueur, ainsi que de l’entretien
annuel obligatoire.
LE SAVIEZVOUS ?
La chaudière à condensation au gaz est l’appareil de
chauffage le plus couramment
installé. Vaillant dispose d’une
large gamme comprenant diverses puissances et offrant un
large éventail de possibilités
de combinaisons avec d’autres
systèmes. Sur l’ecoTEC plus
et l’ecoTEC exclusive, nos
best-sellers parmi les chaudières à condensation au gaz,
vous recevez une garantie de
5 ans !
Pour plus d’infos, surfez sur
www.vaillant.be/5ans.
2
3
POMPES À CHALEUR :
AIR/EAU, SOL/EAU, EAU/EAU ET MÊME SYSTÈMES HYBRIDES !
Vaillant propose une gamme de
différents types de pompes à chaleur
puisant leur énergie dans l’air ambiant,
le sol ou la nappe phréatique.
POMPES À CHALEUR AIR/EAU
POMPES À CHALEUR
SOL/EAU ET EAU/EAU
SYSTÈME DE POMPE
À CHALEUR HYBRIDE
Les pompes à chaleur sol/eau et eau/
eau extraient la chaleur du sol ou de
la nappe phréatique. Elles offrent le
meilleur rendement saisonnier mais
exigent un certain investissement
au niveau de l’installation (forages,
terrassements...).
PANNEAUX SOLAIRES
THERMIQUES
Les pompes à chaleur air/eau extraient
la chaleur de l’air ambiant. Elles sont
faciles à installer et plutôt bon marché.
On peut combiner une pompe à chaleur
à une chaudière (à condensation) au
gaz. Avec la pompe à chaleur hybride
geoTHERM ou la pompe à chaleur
aroTHERM, vous profitez du meilleur
système.
Pompe à chaleur air/eau aroTHERM
Les panneaux solaires thermiques sont
la solution idéale pour produire de l’eau
chaude ou du soutien de chauffage. Ils
s’intègrent facilement, que l’installation
soit préexistante ou totalement neuve.
AVEC UN CHAUFFE-EAU
SOLAIRE
L’énergie solaire permet de produire
jusqu’à 60% d’eau chaude sanitaire
d’une maison. Il suffit d’installer un
chauffe-eau solaire à l’intérieur et 2 à
6 m2 de panneaux solaires thermiques
sur le toit.
COMME SOUTIEN DE
CHAUFFAGE
L’énergie solaire peut également servir
à chauffer (partiellement) la maison.
Dans ce cas, elle est ‘stockée’ dans un
réservoir tampon. Il faut alors prévoir
entre 6 et 15 m2 de panneaux solaires
thermiques sur le toit. Découvrez nos
solutions système en page 23.
LE SAVIEZ-VOUS ?
Un chauffe-eau thermodynamique peut produire votre eau chaude
sanitaire via la technologie de pompe à chaleur en utilisant gratuitement la chaleur produite dans l’air ! Un chauffe-eau thermodynamique peut donc idéalement remplacer un vieux chauffe-eau électrique ou parfaitement convenir dans des maisons passives ou des
habitations basse énergie où les besoins en eau chaude sanitaire
sont souvent supérieurs aux besoins en chauffage.
LE SAVIEZVOUS ?
L’énergie solaire est inépuisable et gratuite. Aujourd’hui,
le soleil est l’une des sources
d’énergie les plus efficaces et
les plus écologiques.
Découvrez notre aroSTOR VWL à la page 25.
5
EN PRATIQUE
COMMENT
FONCTIONNE
une installation de chauffage ?
RÉNOVATION OU NOUVELLE
CONSTRUCTION ? QUEL QUE SOIT
VOTRE PROJET, IL N’EST JAMAIS
SIMPLE DE CHOISIR LE SYSTÈME
DE CHAUFFAGE LE PLUS ADÉQUAT.
POUR CONNAÎTRE LA SOLUTION
LA PLUS APPROPRIÉE À VOS
BESOINS, IL EST INDISPENSABLE
DE DISPOSER DE TOUTES LES
INFORMATIONS NÉCESSAIRES.
6
Une installation de chauffage central est composée de
trois éléments : un générateur de chaleur, un système de
distribution de la chaleur et des émetteurs de chaleur. Ensemble, ces éléments forment un circuit de chauffage et
garantissent la répartition efficace de la chaleur. En effet,
le système de chauffage central transmet la chaleur dans
les différentes pièces d’une maison ou vers les différents
appartements d’un bâtiment. Le cœur de ce système, le
générateur de chaleur, est installé dans un lieu « central »,
généralement dans une cave, mais tout autre endroit peut
également convenir.
1. Le générateur de chaleur
Le générateur de chaleur est le premier élément d’un système de chauffage central, par exemple une chaudière à
condensation fonctionnant au gaz naturel. D’autres technologies, comme les pompes à chaleur, permettent de produire ou d’utiliser de la chaleur. Elles réchauffent ensuite
un vecteur thermique. Dans le cas du chauffage central, ce
vecteur thermique est l’eau.
2. Le système de distribution de la chaleur
Ce vecteur thermique (c.à.d. l’eau chaude) est envoyé
vers les différentes pièces par le générateur de chaleur via
des canalisations. La distribution s’effectue dans deux
conduites : la première transporte l’eau chauffée (eau de
départ) vers le radiateur. Un second système de conduites
ramène l’eau froide (eau de retour) vers le générateur de
chaleur. Dans le cas de chauffage par le sol, l’eau chaude
est amenée jusqu’à un collecteur qui la distribuera dans les
tuyaux de chauffage placés sous la surface du sol.
3. La transmission de la chaleur via
les émetteurs de chaleur
La chaleur est transportée via le système de distribution de
la chaleur vers les radiateurs ou vers la surface du sol (pour
un chauffage par le sol, par exemple). Les radiateurs et les
canalisations du chauffage par le sol sont alors chauffés
par l’eau chaude et la chaleur est répartie de manière régulière dans la pièce. Les radiateurs garantissent une bonne
circulation de l’air (et donc une répartition régulière de la
chaleur) dans la pièce. L’air chaud monte vers le plafond,
se refroidit et redescend vers le sol. Ce phénomène crée
une circulation de l’air offrant un confort agréable dans la
pièce. Dans le cas du chauffage par le sol, les canalisations
permettent de réchauffer tout le sol de manière régulière.
3
Le thermostat est le cerveau
de votre installation
de chauffage
Communication bidirectionnelle avec la chaudière
La plupart des thermostats d’ambiance se règlent en
fonction de la température d’une pièce de référence
(souvent le salon). Il s’agit de la communication
‘habituelle’ entre un thermostat et une chaudière.
Mais il existe également les thermostats eBUS qui
permettent une communication bidirectionnelle.
Tous les statuts, problèmes, erreurs et autres codes
renseignés sur l’écran de la chaudière apparaissent
également sur l’écran du thermostat. Si l’écran de la
chaudière indique, par exemple, qu’il faut procéder à
un entretien, ce message vous sera également transmis via l’écran du thermostat.
Programmation optimale
Le thermostat règle la température de la chaudière
en fonction de la température et de la période via
le programme journalier ou hebdomadaire intégré.
Mais ce n’est pas tout : si vous utilisez un système
d’énergie solaire pour la production de chaleur, cette
régulation permet également d’utiliser l’énergie solaire de manière optimale. La chaudière ne fonctionnera que s’il n’y a pas assez de soleil...
Comment faire des économies ?
Avec un chauffage intelligent qui ‘sait’ quand il fait
froid dehors grâce à un régulateur climatique relié
à une sonde extérieure. Le régulateur climatique
détermine la température de départ de la chaudière
en fonction de la température extérieure, puis il
‘réfléchit’ et assure une régulation optimale de la
température fournie à l’installation de chauffage.
Résultat ? Un confort optimal, une utilisation maximale de la condensation et une consommation
réduite. Vous, ou plutôt votre régulateur climatique,
profitez ainsi au mieux de votre installation de chauffage.
Aussi sans fil !
Tous nos nouveaux thermostats d’ambiance et
régulateurs climatiques sont désormais disponibles
en version sans fil (les versions ‘f’). Vous pouvez
donc placer votre thermostat où vous le désirez. Très
pratique lorsqu’on a un feu ouvert ou un poêle dans
son salon.
2
Thermostat connecté !
Découvrez nos nouvelles solutions pour commander
votre chaudière depuis votre smartphone ou votre
tablette en page 9 !
1
7
TENDANCES
ZOOM SUR
LES NOUVEAUTÉS
FINI LE GASPILLAGE ET LA CONSOMMATION IRRÉFLÉCHIE ! RESPONSABLE ET
SOUCIEUX DU MONDE QUI L’ENTOURE, VAILLANT INNOVE DANS LE MARCHÉ DE
LA TECHNOLOGIE DE CHAUFFAGE DEPUIS PLUS DE 140 ANS. LES ÉCONOMIES
D’ÉNERGIES SONT AU CENTRE DES PRÉOCCUPATIONS ET VAILLANT EST
CONTINUELLEMENT À LA RECHERCHE DE SOLUTIONS INNOVANTES POUR RENDRE
SES ÉQUIPEMENTS TOUJOURS PLUS EFFICACES, ÉCOLOGIQUES ET PRATIQUES.
TOUR D’HORIZON DES DERNIÈRES NOUVEAUTÉS DE LA GAMME.
ecoTEC exclusive
Green iQ :
une chaudière à condensation
à l’épreuve du temps
La réputation de Vaillant n’est plus à faire sur le marché
de la technologie de condensation. Le dernier exemple en
date est l’ecoTEC exclusive, une chaudière à condensation
à la pointe de la technologie et contrôlable à
distance. Ces caractéristiques font d’elle le
premier produit en Belgique à porter le
label Green iQ de Vaillant. Un produit de
qualité et de fiabilité allemande qui bénéficie
d’une garantie de 5 ans.
5
ANS DE GARANTIE
www.vaillant.be/5ans
Économique et labellisée
Pourvue du tout nouveau système « all-gaz », l’ecoTEC
exclusive permet une réduction de la consommation de
gaz mais également de la consommation électrique grâce
à une consommation en veille qui ne dépasse pas 2 kWh.
Avec sa classe d’efficacité énergétique A, l’ecoTEC exclusive, combinée à une régulation, peut même obtenir un
label système A+. Summum technologique de la chaudière
à condensation, l’ecoTEC exclusive a reçu le « Red Dot
Design Award 2015 », décerné aux produits qui s’illustrent
par leur degré remarquable d’innovation, d’utilisabilité et
d’écologie. Disponible en 2 puissances: 18 kW (VC 186)
et 30 kW (VC 286), elle s’illustre aussi en affichant le label
Green iQ, premier label à distinguer les produits alliant
efficacité, durabilité et connectivité. Une combinaison de
capteurs intelligents contrôlant la pompe et l’hydraulique
ainsi qu’une grande plage de modulation entre 10 et 100 %
8
ecoTEC exclusive Green iQ
font que l’ecoTEC exclusive produit uniquement la chaleur dont vous avez besoin. Le rêve pour tout utilisateur qui
voit sa consommation de gaz et d’électricité en accord total
avec son mode de vie tout en réduisant son budget énergie. Composée principalement de matériaux recyclables,
« Made in Germany », cette chaudière est résolument économique et durable.
Chaleur connectée
Envie de procéder aux réglages de votre chauffage depuis
votre cuisine, votre canapé ou votre lieu de travail ? C’est
possible grâce à la passerelle internet VR 900 intégrée de
manière standard dans l’ecoTEC exclusive. Combinée au
régulateur climatique multiMATIC VRC 700 et à l’application multiMATIC pour smartphone ou tablette (téléchargeable gratuitement sur l’App Store ou sur Google Play),
votre chaudière répond à vos moindres gestes.
Infos : www.vaillant.be/ecoTEC-exclusive
flexoTHERM exclusive &
flexoCOMPACT exclusive
Green iQ :
des pompes à chaleur
flexibles et intelligentes
vSMART
Avec les flexoTHERM exclusive & flexoCOMPACT
exclusive Green iQ, Vaillant propose des pompes à chaleur
qui se veulent à la fois intelligentes, efficaces et économes
en énergie. Elles peuvent aussi s’enorgueillir d’être dotée
du label ErP d’efficacité énergétique le plus élevé dans leur
classe: A++. Elles ont l’avantage d’être flexibles et donc
compatibles avec toutes les sources de chaleur, que ce soit
l’air grâce à l’aroCOLLECT (unité externe de captation de
chaleur) et le sol ou l’eau (nappe phréatique) via l’échangeur intermédiaire fluoCOLLECT. Certaines sont équipées
d’un refroidissement actif intégré, elles peuvent aussi offrir
un refroidissement passif (en option pour les pompes
à chaleur sol/eau et eau/eau) permettant de réaliser de
sérieuses économies en limitant, en été, la surchauffe des
bâtiments et en augmentant le rendement en hiver.
Ces pompes à chaleur ont la bonne idée d’être très
silencieuses…et de répondre à vos moindres attentes.
Contrôlables à distance, grâce à la passerelle internet VR
900 (en option), le régulateur multiMATIC VRC 700 et la
multiMATIC app, elles conviennent à tous les types d’habitations et disposent d’une garantie omnium de 2 ans et de
10 ans pour le compresseur.
La flexoTHERM exclusive se combine aisément avec un
boiler d’eau chaude sanitaire, tandis que la
flexoCOMPACT exclusive dispose d’un boiler en inox
intégré de 175 litres pour la production de chauffage et
d’eau chaude sanitaire.
Chauffage connecté :
commandez votre chaudière
depuis votre smartphone ou votre
tablette !
Tout peut être connecté ou presque, de votre frigo à votre
aspirateur en passant par votre jardin, votre éclairage
et votre… chauffage ! Vaillant se lance également dans
la connectivité et propose deux solutions pour contrôler votre chauffage à distance depuis votre smartphone
ou votre tablette, via une application et un thermostat
connecté :
L’application dédiée vSMART est idéale pour les logements
disposant d’un système de chauffage simple (1 circuit).
Fonctionnant en synergie avec le thermostat connecté
vSMART, il permet de programmer en toute simplicité le
chauffage mais aussi la production d’eau chaude sanitaire,
de chez vous ou à distance. Les performances de cette
application vous facilitent la vie : en fonction de l’adresse
indiquée, elle sélectionne la température la plus proche
selon votre position géographique afin d’adapter la courbe
de chauffe en conséquence (et cela sans sonde extérieure).
De plus, vous disposez d’un thermostat autodidacte
puisqu’en fonction des températures extérieures, de l’utilisation de la maison et de ses déperditions, il se règle en
parfaite autonomie en deux semaines !
Pour les logements disposant de plusieurs circuits de
chauffage ou d’un système de chauffage multi-énergies,
le régulateur climatique à sonde extérieure multiMATIC
VRC 700 représente la solution optimale. Grâce à la passerelle internet VR 900 liée au régulateur multiMATIC
VRC 700, vous pouvez contrôler intelligemment votre
système de chauffage avec l’application multiMATIC. De
plus, le régulateur multiMATIC VRC 700 s’adapte à tous
les appareils de chauffage Vaillant. Simple, écologique et
économique.
Des questions ? Vaillant vous explique tout via un tutoriel d’apprentissage en ligne : www.vaillant.be/tutoriels
flexoTERM exclusive et régulateur multiMATIC VRC 700
9
LA GAMME
UNE CHAUDIÈRE
À CONDENSATION
POUR CHAQUE HABITATION
LE SAVIEZVOUS ?
Vous pouvez combiner votre
chaudière à condensation avec
une pompe à chaleur pour
former un système hybride.
Une solution idéale pour chauffer votre maison de manière
encore plus économique et
respectueuse de l’environnement. Découvrez nos pompes
à chaleur en page 16.
IL EST ESSENTIEL DE POUVOIR SE
CHAUFFER ET DE DISPOSER D’EAU
CHAUDE... MAIS PAS À N’IMPORTE QUEL
PRIX ! VAILLANT A DONC DÉVELOPPÉ
DES CHAUDIÈRES ASSOCIANT
CONFORT ABSOLU, GRANDE FIABILITÉ,
AINSI QU’UN FONCTIONNEMENT
ÉCONOMIQUE ET RESPECTUEUX DE
L’ENVIRONNEMENT.
10
Un modèle mural ou à placer au sol ? Avec ou sans production d’eau chaude ? Compact, pour gagner de la place ?
Qu’il s’agisse d’un appartement, d’une maison unifamiliale ou d’un bâtiment industriel, Vaillant dispose de la
solution la plus économique et la plus fiable adaptée à
chaque type d’habitation. En effet, comparées aux appareils
classiques, les chaudières à condensation au gaz de Vaillant
offrent un rendement plus élevé permettant de diminuer
jusqu’à 35 % la consommation de gaz. De plus, elles sont
toutes fabriquées dans des matériaux de très haute qualité,
comme l’acier inoxydable et sont disponibles dans de nombreuses puissances différentes.
ecoTEC plus
1
CHAUDIÈRE MURALE
À CONDENSATION AU GAZ
5
ANS DE GARANTIE
www.vaillant.be/5ans
ecoTEC plus et ecoTEC exclusive Green iQ
h Caractéristiques ?
Vaillant est leader européen en matière
de chaudières murales à condensation
au gaz. Très compactes, elles n’en sont
pas moins complètes. Elles peuvent être
installées de nombreuses manières, sont
disponibles en plusieurs puissances et
sont toutes deux équipées d’une pompe
haut rendement.
de Vaillant, synonyme de solutions
intelligentes, de connectivité et de durabilité. Le mode Green iQ intégré est
économe en énergie et la passerelle
internet VR 900 intégrée, combinée
au multiMATIC VRC 700, permet d’utiliser la multiMATIC app. Elle est également composée à 85% de matériaux
recyclables.
h Atout principal ?
5 ans de garantie.
• L’ecoTEC plus offre un confort optimal et garantit de grandes économies
d’énergie. En effet, la modulation
de la puissance et la combustion
de gaz optimalisées réduisent la
consommation de gaz. Idem pour la
consommation d’électricité, grâce à la
commande électronique et à la pompe
haut rendement.
• L’ecoTEC exclusive Green iQ produit
uniquement la chaleur dont vous avez
besoin grâce à sa grande plage de
modulation. Elle est l’unique chaudière à disposer du label Green iQ
h Production d’eau chaude ?
Vaillant a une solution pour chaque
besoin :
• Mixte (ou VCW) : chauffage et eau
chaude 2 en 1, avec production d’eau
chaude instantanée. Les chaudières
mixtes peuvent également se combiner à un chauffe-eau solaire (voir
pages 25).
• Chauffage seul (ou VC) : chauffage
uniquement, avec possibilité de combinaison à un boiler ou un chauffe-eau
solaire Vaillant.
www.vaillant.be/5ans
ecoTEC exclusive Green iQ
icoVIT exclusiv
2
CHAUDIÈRE À CONDENSATION
AU GAZ OU MAZOUT AU SOL
ecoVIT exclusiv et icoVIT exclusiv
h Caractéristiques ? Disponible en différentes puissances, les chaudières sol à
condensation ecoVIT exclusiv et icoVIT
exclusiv sont respectivement au gaz et
au mazout. Ce sont des appareils très
économiques profitant des brûleurs les
plus sophistiqués et d’un échangeur de
chaleur spécial en acier inoxydable.
h Atout principal ? Grâce à leur grande
capacité en eau, elles remplacent parfaitement les chaudières existantes au gaz
ou au mazout. En outre, peu d’ajustements sont nécessaires sur les installations existantes.
L’ecoVIT exclusiv est entièrement
fabriqué en acier inoxydable et dispose
d’un brûleur modulant. L’appareil est
disponible en 5 puissances différentes
allant de 22 à 65 kW. Il associe un rendement élevé constant à une très grande
fiabilité.
L’icoVIT exclusiv disponible en 15, 25
ou 35 kW, met à profit chaque goutte
de mazout de façon optimale grâce à
son brûleur 2 allures flamme bleue à
condensation. Son rendement est par
conséquent de 105 % (Hi) / 90 % (Hs) et
il bénéficie du label Optimaz-elite.
h Production d’eau chaude ? Là encore, l’ecoVIT exclusiv et l’icoVIT
exclusiv obtiennent d’excellents résultats en ce qui concerne le rendement
en matière de production d’eau chaude
dans un boiler d’eau chaude. L’association de l’ecoVIT exclusiv avec le boiler
à stratification actoSTOR VIH K 300 assure un confort maximal en eau chaude
dans un minimum d’espace ! Les chaudières sont également faciles à combiner avec des systèmes à énergie solaire
pour la production d’eau chaude ou le
chauffage d’appoint de votre logement.
ecoVIT exclusiv
11
LA GAMME
ecoCOMPACT
3
CHAUDIÈRE SOL
À CONDENSATION AU GAZ
AVEC BOILER INTÉGRÉ
ecoCOMPACT
h Caractéristiques ? Ces chaudières
à condensation disposent d’un boiler
incorporé avec spirale, d’une capacité de
150 litres qui prend un minimum de place.
h Atout principal ? Très compacte.
L’ecoCOMPACT mesure à peine
1,65 mètre de haut et occupe une surface
au sol de 60 à 70 cm. En dépit de ces
dimensions réduites, l’appareil obtient
d’excellents résultats : confort et chaleur
sont assurés. L’ecoCOMPACT est une
excellente solution pour des appartements de luxe et des petits logements.
Plus d’infos ?
Vaillant met à votre disposition
des informations détaillées
pour chacun de ses appareils.
Demandez vos brochures via
vaillant.be/documentation.
h Production d’eau chaude ? La fonction aquaCONDENS garantit une faible
consommation d’énergie pour le réchauffement de l’eau sanitaire.
4
CHAUDIÈRE SOL À CONDENSATION
AU GAZ AVEC CHAUFFE-EAU
SOLAIRE INTÉGRÉ
auroCOMPACT
h Caractéristiques ? L’auroCOMPACT est
une ecoCOMPACT doté d’un chauffe-eau solaire de 190 litres (au lieu du boiler classique).
h Atout principal ? Cette solution ultra
complète mesure à peine 60 sur 70 cm pour
une hauteur de 1,90 mètre. L’auroCOMPACT
offre le meilleur des deux univers : chauffage
au gaz dotée de la dernière technologie et
production d’eau chaude par énergie solaire.
h Production d’eau chaude ? Les avantages
des systèmes à l’énergie solaire thermiques
à écoulement libre sont nombreux. Le plus
important est sans aucun doute l’obtention
d’eau chauffée uniquement par le soleil sans
avoir besoin d’être réchauffée par la suite.
Vous profitez donc au maximum de l’énergie
solaire pour produire votre eau chaude. Pas
de soleil ? Aucun problème ! La chaudière
à condensation intégrée à l’auroCOMPACT
prend le relais, pour que vous ne manquiez ni
de confort ni d’eau chaude.
12
auroCOMPACT
PORTES OUVERTES
Une nouvelle chaudière murale à condensation
et un nouveau boiler d’eau chaude sanitaire
DANS UNE MAISON
DES ANNEES 90
LA NOUVELLE CHAUDIÈRE
N’OCCUPE QUE 15 % DU
VOLUME DE L’ANCIENNE !
NOTRE CONSOMMATION A
DIMINUÉ, MAIS NOUS AVONS
AUSSI BEAUCOUP PLUS DE
PLACE AU GRENIER ! »
13
PORTES OUVERTES
UNE BANLIEUE TRANQUILLE PROCHE DE GAND ET
À CINQ MINUTES DE L’AUTOROUTE : UNE SITUATION
IDÉALE ! MAIS CE N’EST PAS LE SEUL ATOUT DE LA
VILLA DE MARNIX BRAECKEVELDT. EN EFFET, CELLECI DISPOSE AUSSI, DEPUIS PEU, D’UNE CHAUDIÈRE
À CONDENSATION ET D’UN BOILER D’EAU CHAUDE
SANITAIRE FLAMBANT NEUFS, INSTALLÉS PAR MARTIN
ET JASPER DEROOSE DE LA FIRME DEROLUCQ.
Carte d’identité
W
Propriétaire :
Marnix Braeckeveldt
Profession : directeur à
l’ONDRAF (Organisme national
des déchets radioactifs et des
matières fossiles enrichies)
Type de propriété :
construction ouverte (1994)
Consommation en eau chaude :
salle de bain avec douche et baignoire + salle de douche séparée
Superficie du logement : 300 m2
Vitrage : double vitrage isolant
Transfert thermique : radiateurs
Isolation : mousse de polyuréthane (PUR) pour les sols, laine de
verre pour le toit. Murs extérieurs
en blocs de béton cellulaire.
Ventilation : naturelle (Type A)
14
Lors de sa construction, dans
les années ’90, la maison de
Marnix Braeckeveldt était en
avance sur son temps… mais
ces derniers mois, la chaudière a
commencé à s’essouffler.
Marnix : « L’échangeur de chaleur a
fait l’objet de quelques interventions,
mais il a fini par rendre l’âme l’année
dernière, juste avant l’hiver. J’ai alors
demandé plusieurs devis en accordant une attention toute particulière
au rapport qualité-prix. L’une de ces
offres émanait de Derolucq, l’entreprise de Martin Deroose, qui avait réalisé l’installation initiale il y a 22 ans.
Lorsqu’il m’a suggéré une nouvelle
chaudière à condensation Vaillant,
j’ai suivi son conseil. Je ne voulais pas
attendre trop longtemps, car vivre
sans eau chaude n’est pas très confortable… mais heureusement, tout a été
très vite. La commande a été passée un
samedi, l’appareil a été livré le lundi
suivant et dès le mardi, Jasper et Martin se sont mis au travail. Les travaux
n’ont pris qu’un jour et demi. »
qu’il me reste à côté de l’appareil, la
différence est énorme. La nouvelle
chaudière n’occupe que 15 % environ
du volume de l’ancienne, qui était en
outre posée sur le sol. Dans les nouvelles habitations, il n’est plus du tout
nécessaire de disposer d’une pièce
séparée. Quant à savoir quel sera l’impact sur ma facture énergétique, c’est
une question que je devrai examiner à
plus long terme… »
Ce projet illustre bien les formidables progrès enregistrés
ces 22 dernières années dans
le domaine des chaudières de
chauffage… et pas seulement
en termes de consommation
d’énergie !
Marnix : « Autrefois, on prévoyait
un espace distinct pour la chaudière.
Dans ma maison, c’était au grenier.
Aujourd’hui, lorsque je vois la place
Jasper : « Cette chaudière est également équipée d’un capteur de débit
qui accroît le débit de la pompe en
fonction du nombre de radiateurs
connectés. Grâce à ce dispositif, la
flamme s’adapte mieux aux besoins en
chaleur. Les chaudières à condensation
ont aussi une température de cheminée plus faible. Dans le passé, cette
valeur atteignait facilement 150°C
pour les chaudières atmosphériques,
Martin : « La consommation est inférieure d’au moins 30 %. Lors du
remplacement d’une vieille chaudière,
la différence peut atteindre 45 %, voire
plus, car les anciens appareils tournent
toujours à plein régime et s’éteignent
dès que les pièces de vie ont atteint
la bonne température. Ce nouveau
modèle Vaillant est une chaudière à
modulation, ce qui signifie qu’elle
fonctionne en continu et adapte sa
puissance aux besoins de chaleur. C’est
le même principe qu’avec une voiture :
préférez-vous alterner accélération et
freinage ou adapter votre vitesse ? »
UNE BONNE MARQUE
DOIT POUVOIR COMPTER
SUR DES INSTALLATEURS
PROFESSIONNELS. »
MARNIX BRAECKEVELDT
ce qui signifie qu’environ un tiers de
la chaleur s’échappait par le conduit
de cheminée. Aujourd’hui, elle reste
presque entièrement dans l’installation
de chauffage. »
En plus de sa nouvelle chaudière
à condensation, Marnix dispose
désormais d’un boiler d’eau
chaude sanitaire d’une contenance de 120 litres, également
installé au grenier.
Marnix : « Nous avons une salle de
douche et une salle de bain avec douche
et baignoire que nous utilisons au quotidien, parfois toutes les deux en même
temps. Notre famille peut prendre
jusqu’à quatre douches par jour. J’ai envisagé d’installer un chauffe-eau solaire
pour l’eau chaude sanitaire, mais la
chaudière se trouve au nord-ouest alors
que les collecteurs doivent être orientés
au sud. L’efficience énergétique n’avait
pas encore autant d’importance à
l’époque où nous avons fait construire
notre maison… Heureusement, les
grandes baies vitrées à l’arrière sont
orientées au sud et captent la chaleur
du soleil lors des belles journées d’hiver,
et la nouvelle chaudière fait le reste.
J’accorde beaucoup d’importance à la
qualité de la marque, mais confier l’installation à un technicien compétent est
tout aussi essentiel. »
FICHE
TECHNIQUE
Type d’installation :
Boiler d’eau chaude sanitaire
uniSTOR VIH R 120 HA à isolation haute performance
Chaudière murale à condensation ecoTEC exclusive VC 286
labélisée Green iQ
Hauteur, largeur et profondeur de la chaudière :
720 mm x 440 mm x 372 mm
Poids de la chaudière :
37 kg (à vide)
Capacité de chauffage
nominale : 30 kW
Jasper et Martin
de la firme Derolucq
ont très rapidement
installé une nouvelle
chaudière murale à
condensation.
15
LA GAMME
POMPES À CHALEUR
air/eau, sol/eau ou eau/eau
PEUT-ON SE LIBÉRER TOTALEMENT DES COMBUSTIBLES FOSSILES? OUI ! LES
POMPES À CHALEUR UTILISENT L’ÉNERGIE DE MÈRE NATURE, LA CHALEUR DU
SOLEIL PRÉSENTE DANS L’AIR, DANS LE SOL ET DANS LES NAPPES PHRÉATIQUES.
LA GAMME DE VAILLANT COMPREND LES NOUVELLES POMPES À CHALEUR
INTELLIGENTES FLEXOTHERM EXCLUSIVE ET FLEXOCOMPACT EXCLUSIVE AVEC
GREEN IQ, UNE POMPE À CHALEUR AIR/EAU MONOBLOC À INVERTER ET UNE
POMPE À CHALEUR MURALE HYBRIDE PARTICULIÈREMENT INTÉRESSANTE...
La chaleur stockée dans l’air, le sol ou
les nappes phréatiques est la source
d’énergie naturelle la plus rentable et
la plus respectueuse de l’environnement. Renouvelable et gratuite, elle est
utilisable toute l’année sans émission
de substances nocives. Les pompes à
chaleur Vaillant utilisent cette chaleur à la perfection et vous rendent
totalement indépendant des sources
d’énergies fossiles. Le type d’énergie naturelle auquel votre pompe à
chaleur fera appel (air, sol ou nappes
phréatiques) dépend de votre budget,
de votre habitation et de la surface
habitable.
Nouvelles pompes à chaleur intelligentes
flexoTHERM exclusive et flexoCOMPACT exclusive avec Green iQ
À vous de déterminer comment vous allez profiter de la chaleur présente dans
votre environnement. Vous pouvez extraire celle-ci du sol, des nappes phréatiques ou de l’air ambiant.
2
1
flexoTHERM
exclusive :
flexoCOMPACT
exclusive :
Elles assurent uniquement le chauffage
mais peuvent aussi être combinée à un
boiler d’eau chaude sanitaire.
Elles assurent aussi bien le chauffage
que la production d’eau chaude grâce à
leur boiler d’eau chaude sanitaire intégré de 175 litre en inox.
flexoCOMPACT
exclusive
Le saviez-vous ?
Certaines de nos pompes à
chaleur ont la possibilité de
faire du refroidissement actif.
Pour les pompes à chaleur
sol/eau flexoTHERM et
flexoCOMPACT, vous pouvez
ajouter en option le module
VWZ NC pour faire du
refroidissement passif très
économe en énergie.
flexoTHERM exclusive
aroCOLLECT
16
88_01
Pompe à chaleur monobloc air/eau aroTHERM
L’aroTHERM est une pompe à chaleur air/eau du type
monobloc qui se charge du chauffage et de l’eau chaude
d’une maison ou d’un appartement. L’unité externe de
l’aroTHERM est remarquablement compacte. L’appareil
est facile à installer et dispose d’un compresseur inverter
modulant. Il ajuste en permanence la puissance de l’installation aux besoins du logement en matière de chaleur. Un
vrai atout économique ! Cette pompe à chaleur air/eau est
disponible en 4 puissances de respectivement 5, 8, 11 ou
15 kW. L’aroTHERM a un COP de respectivement 4,8 et
4,2 (A7/W35) et de 3,8 et 3,6 (A2/ W35). Le coefficient de
performance (COP) traduit le rapport entre la quantité de
chaleur émise et la quantité d’énergie utilisée par le compresseur.
Avec l’aroTHERM, vous pouvez chauffer votre maison de
façon confortable et économique en hiver et la refroidir de
façon active en été. En outre, l’aroTHERM peut également
assurer la production d’eau chaude en combinaison avec la
nouvelle unité interne hydraulique uniTOWER, un boiler
d’eau chaude ou un chauffe-eau solaire geoSTOR.
aroTHERM
a
Pompe à chaleur auroTHERM air/eau avec boiler d’eau chaude
✚
Le saviez-vous ?
Système geoTHERM hybride=ecoTEC plus + pompe à chaleur murale geoTHERM hybride
Système hybride associant
une pompe à chaleur à une chaudière
Les deux appareils sont installés dans le logement et bénéficie d’une régulation intelligente. Ils règlent les besoins
du logement en matière de chaleur, et ce en fonction des
prix de l’énergie. En d’autres mots : le régulateur choisit
à chaque moment de la journée la source d’énergie ou
de chaleur la plus avantageuse (gaz ou électricité) avec le
meilleur rendement.
Vaillant met à votre
disposition des informations
détaillées pour chacun de
ses appareils. Demandez vos
brochures via vaillant.be/
documentation.
aroTHERM
Le système geoTHERM hybride associe une pompe à chaleur sol/eau ou air/eau de 3 kW à une chaudière murale
à condensation au gaz. Besoin d’une forte puissance ? La
pompe à chaleur air/eau aroTHERM peut également être
installée en système hybride en la combinant à une chaudière à condensation ou à une autre chaudière au gaz ou
au mazout.
17
PORTES OUVERTES
Carte d’identité
W
Propriétaires :
Olivier Pagna et Céline Antoine.
C
Le saviez-vous ?
Les pompes à
chaleur peuvent
inverser leur cycle et
rafraichir le bâtiment,
ce qui permet de lutter
contre la surchauffe
en été.
Professions : directeur commercial d’une entreprise générale de
construction de maisons clé sur
porte (STG Construct) et institutrice primaire.
Type de propriété :
nouvelle construction.
Consommation en eau chaude :
2 salles de bains ; avec 1 douche
et 2 baignoires.
Taille de la maison :
rez-de-chaussée 160 m2,
premier étage 125 m2.
Vitrage : double vitrage.
Distribution de la chaleur :
chauffage au sol dans
toute la maison.
Isolation : 22 cm dans le toit,
12 cm dans les murs, 11 cm dans
le sol.
UNE NOUVELLE
CONSTRUCTION
avec une pompe à chaleur pour le
chauffage et l’eau chaude sanitaire
DANS LA MAISON QU’OLIVIER PAGNA A CONSTRUITE À OLNE, EN PROVINCE DE
LIÈGE, JULIEN BAUGNIES, PATRON DE L’ENTREPRISE BLUE ENERGY CONCEPT
ET SPÉCIALISTE DES ÉNERGIES RENOUVELABLES, A INSTALLÉ UNE POMPE À
CHALEUR AIR/EAU VAILLANT AROTHERM VWL 115.
18
O
livier a bâti sa maison en
auto-construction avec
les conseils de son père et
l’aide de son frère. Dès le début des
travaux, il a opté pour une pompe à
chaleur. « Je la défends à 100% ! C’est
un système plus renouvelable, plus dynamique et surtout très économique.
Il est tout à fait dans l’air du temps. »
Avant de se lancer comme indépendant au service d’une entreprise de
construction de maisons clé sur porte,
Olivier était technico-commercial
dans le secteur des systèmes de chauffage, ventilations et photovoltaïques.
Il maîtrise donc parfaitement la
question. « La pompe à chaleur présente un grand avantage. Elle permet
de travailler avec une installation de
chauffage au sol et donc à basse température (+- 30° de départ). La chaleur rayonne partout et la température
est homogène dans toutes les pièces
de la maison. De plus, quand on ouvre
les portes en hiver, il y a beaucoup
moins de pertes de chaleur, contrairement aux radiateurs qui chauffent l’air
ambiant. L’aspect économique n’est
également pas négligeable puisqu’elle
propose un excellent rapport qualité-prix, tant en termes de coût d’installation que de facture d’énergie. »
Il y a quelques années, le coût de l’installation d’une pompe à chaleur était
plus important. Il pouvait être environ
30% plus élevé que celui d’autres systèmes de chauffage, comme les chaudières au mazout. La notion de retour
sur investissement était alors très importante pour les futurs candidats bâtisseurs. Olivier et son épouse Céline
habitent la maison depuis mai 2015,
avec leur petit Théo, né en 2013. Le
thermostat indique qu’en neuf mois,
les habitants ont consommé 2.600 kW,
soit un coût d’environ 500 euros (tarif
compteur bi-horaire). « Nous prenons
une demi-heure de douche par jour
et notre petit garçon prend un bain.
FICHE
TECHNIQUE
Type d’installation : Pompe
à chaleur aroTHERM VWL 115
avec préparateur d’eau chaude
geoSTOR RW 300 litres et module pour boiler d’eau chaude
sanitaire VWZ MEH 61
Taille de la pompe à chaleur :
1103 mm (L) x 975mm (h) x
463 mm (prof)
Poids de la pompe à chaleur :
126 kg
Puissance calorifique
nominale : 10,5 kW (A7/W35)
Accessoires : Régulation
calorMATIC VRC 470
Julien Baugnies, patron de Blue Energy
Concept, conseille d’installer une pompe
à chaleur aroTHERM VWL 115 dans une
nouvelle construction.
Mon épouse, qui est un peu plus frileuse que moi, monte le thermostat
jusqu’à 21,5° pour un confort optimal.
D’après mes calculs, vérifiés sur les
compteurs d’énergies qui composent
l’installation, chauffage et eau chaude
nous coûtent en moyenne 60 euros
par mois. »
du renouvelable. Parfois du gaz, jamais du mazout. Le rendement de la
pompe à chaleur placée chez Olivier
est de 3,65 kW pour un kW d’électricité. Toutes les pompes à chaleur
sont équipées d’un compteur, dans un
esprit de transparence pour permettre
de calculer la consommation. »
« La pompe à chaleur est le meilleur
choix pour une nouvelle construction.
Il y a beaucoup moins de frais d’entretien, confirme l’installateur Julien
Baugnies. L’installation est également
peu encombrante. Elle occupe environ
1m² en buanderie ou en cave. La question de la livraison de combustible
(comme le mazout) ne se pose pas et
l’alimentation est constante. Même
en cas de coupure de courant, grâce à
l’isolation et à l’inertie du chauffage
au sol, on garde la chaleur générée
et le rayonnement dure encore plusieurs heures. Tous mes clients sont
satisfaits. J’installe essentiellement
En termes de maintenance, la pompe
à chaleur requiert peu d’entretien et
ne nécessite pas de construire une
cheminée. « Les nouvelles constructions sont très bien isolées et on peut
facilement arriver à une autonomie
énergétique, en plaçant des panneaux
photovoltaïques, souligne Olivier.
Je ne l’ai pas fait au moment de la
construction de la maison, parce que
nous avions fixé d’autres priorités
avec mon épouse, comme l’isolation.
Mais nous le ferons endéans les trois
prochaines années. C’est un investissement très rentable d’un point de vue
domestique. »
19
PORTES OUVERTES
UNE NOUVELLE
CONSTRUCTION
avec chauffe-eau solaire et
chaudière à condensation
EN FLANDRE, POUR UNE NOUVELLE
CONSTRUCTION OU DES TRANSFORMATIONS IMPORTANTES, UNE
CERTAINE QUANTITÉ D’ÉNERGIE
DOIT OBLIGATOIREMENT PROVENIR
DE SOURCES RENOUVELABLES. UN
CHAUFFE-EAU SOLAIRE EST L’OPTION LA PLUS SIMPLE POUR REMPLIR CETTE CONDITION. »
20
IL Y A QUELQUES ANNÉES, BIRGIT ET SARAH ONT DÉCIDÉ DE QUITTER LOUVAIN
ET LEUR VIE CITADINE POUR DÉMÉNAGER DANS LA RÉGION DE SAINT-TROND.
ELLES HABITENT DÉSORMAIS DANS UNE MAISON CONTEMPORAINE DOTÉE À
L’ARRIÈRE DE VASTES BAIES VITRÉES DONNANT SUR UN PAYSAGE VALLONNÉ.
ELLES SOUHAITAIENT FAIRE DE LEUR NOUVEAU FOYER UN PROJET À LA FOIS
ÉCOLOGIQUE ET ABORDABLE. POUR L’INSTALLATION DES APPAREILS, ELLES ONT
FAIT APPEL À RONNY CROES, DE LA FIRME CROES-BELLEN.
En Flandre, les nouvelles
constructions doivent obligatoirement comporter une part
d’énergie renouvelable. Il existe
actuellement six possibilités
pour satisfaire à cette obligation.
Les chauffe-eau solaires, les installations photovoltaïques et les
pompes à chaleur sont les plus
fréquemment utilisées.
Sarah : « Nous avons choisi un
chauffe-eau solaire car, si nous voulons
répondre aux exigences légales, il s’agit
de la solution la plus intéressante au
niveau financier. En réalité, nous aimerions faire installer une pompe à cha-
leur qui nous permettrait d’aller puiser
l’énergie thermique directement dans
le sol, mais nous avons provisoirement
opté pour une chaudière à condensation pour une question de budget. »
Carte d’identité
W
Si Sarah est originaire de Gand,
le déménagement à Saint-Trond
était pour Birgit un véritable
retour aux sources, puisqu’elle
a aujourd’hui ses parents pour
voisins.
Birgit : « Mon épouse et moi nous
sommes rencontrées à Louvain durant
nos études, et nous sommes restées
dans les environs une fois diplômées.
Notre appartement était aussi proche
de Bruxelles que d’Anvers, les deux
villes où se situent nos lieux de travail
respectifs, ce qui était évidemment très
pratique. Mais lorsque l’occasion s’est
présentée, via mes parents, d’acheter
un terrain à Saint-Trond, nous avons
décidé de changer d’environnement. Le
calme et la nature sont des aspects auxquels nous accordons aujourd’hui une
grande importance, notamment pour
notre petit garçon, Roman. »
Propriétaires :
Birgit (30 ans) et Sarah (32 ans)
Profession :
Toutes deux profs de latin-grec
Type de propriété :
Nouvelle construction ouverte
Consommation en eau chaude :
1 salle de bain avec douche et
baignoire
Conception :
Egide Meertens, Riemst
Bureau d’études :
Heedfeld, Riemst
Début des travaux :
novembre 2014
Livraison : janvier 2016
Éléments de chauffage :
chauffage par le sol + radiateurs
Vitrage : super-isolant (Ug = 1,1)
Superficie rez-de-chaussée : 103 m2
Superficie étage : 88 m2
Ventilation : système D
Isolation toiture :
mousse de PIR (2 x 10 cm)
Isolation des murs creux :
panneaux de PUR (14 cm)
Isolation des sols :
PUR injecté (15 cm)
Valeur K : 31
Niveau E : 62
Ronny : « La chaudière est uniquement
utilisée pour le chauffage, même si elle
peut aussi servir à la production d’eau
chaude sanitaire. Dans ce cas précis,
celle-ci est assurée par le chauffe-eau
solaire (un auroSTEP plus). Le nouveau modèle dispose d’une pompe
très efficace : plus il y a de soleil, plus
elle tourne et plus elle transmet de la
chaleur. Le coût d’un chauffe-eau de ce
type est amorti en 5 à 7 ans. »
Pour se conformer au style minimaliste de leur maison, Birgit et
Sarah ont également opté pour
un intérieur relativement sobre.
Elles ont donc choisi un système
de chauffage par le sol renforcé
par des radiateurs.
Birgit : « Quel plaisir de marcher sur
un sol bien chaud ! Au rez-de-chaussée, nous disposons d’un chauffage par
le sol dans la cuisine, le living, le hall
d’entrée et la toilette et, au premier
étage, dans le hall de nuit, la toilette, la
salle de bain et le bureau. Pour notre
installation, nous avons fait appel à un
bureau d’études, qui nous a conseillé d’installer des radiateurs dans les
pièces où la température doit pouvoir
augmenter rapidement, par exemple,
lorsque l’on rentre à la maison le
soir… »
21
PORTES OUVERTES
Le saviez-vous ?
C
Un système de
chauffage par le sol a
besoin d’environ une heure
pour faire grimper la température d’une pièce de 1°C… mais il
faut aussi environ une heure pour
la refroidir de 1°C. À titre de comparaison, la variation de température
obtenue avec des radiateurs peut
atteindre 3°C en l’espace
d’une heure.
FICHE
TECHNIQUE
Chauffe-eau solaire :
auroSTEP plus 250
à écoulement libre
Panneaux solaires
thermiques:
auroTHERM VFK 135
Chaudière murale
à condensation :
ecoTEC plus VC 206
Régulateur climatique :
multiMATIC VRC 700
Module de commande :
VR70
Un chauffe-eau solaire auroSTEP plus 250 et
une chaudière à condensation ecoTEC plus VC 206.
Ronny : « Le chauffage par le sol est
un système très agréable mais peu
réactif, idéal pour garantir une température moyenne d’environ 19°C.
Les radiateurs permettent d’assurer à
ce système plus de rapidité et de souplesse. Deux circuits sont installés au
sous-sol, l’un pour les radiateurs, qui
nécessitent une température de départ
de 40 à 60°C, l’autre pour le chauffage
par le sol, pour lequel une température
de départ de 30 à 35°C est suffisante.
Si une pompe à chaleur devait être
ajoutée à cette installation, celle-ci
serait surtout intéressante en combinaison avec le chauffage par le sol. Par
contre, pour obtenir une température
de départ plus élevée, une chaudière à
condensation représente une meilleure
solution. »
22
Il est assez exceptionnel que les
maîtres d’ouvrage sollicitent un
bureau d’études pour concevoir
leur système de chauffage…
mais manifestement pas illogique !
Sarah : « En préparant notre projet
de construction, nous avons consulté
des brochures et discuté avec plusieurs
personnes – notamment dans le cadre
de Batibouw, où, il y a deux ans, nous
avons rencontré les représentants de
Vaillant qui nous ont donné beaucoup
d’informations. Nous avons appris,
par exemple, que les vieilles chaudières
ne fonctionnent qu’à plein régime,
alors que les modèles plus récents
fournissent uniquement la chaleur
nécessaire. »
LE NOUVEL
AUROSTEP PLUS
EST TRÈS EFFICACE :
PLUS IL Y A DE
SOLEIL, PLUS IL
CHAUFFE. »
INSTALLATEUR RONNY CROES
ENERGIE SOLAIRE
ECONOMISEZ
grâce à l’énergie solaire
Le saviezvous ?
L’énergie solaire permet
d’épargner jusqu’à 60%
en eau chaude sanitaire.
QUEL QUE SOIT LE TYPE DE CHAUFFAGE CHOISI, CHAUDIÈRE À
CONDENSATION OU POMPE À CHALEUR, DES PANNEAUX SOLAIRES VOUS
GARANTISSENT DES ÉCONOMIES IMPORTANTES, TOUT EN RESPECTANT
L’ENVIRONNEMENT. LE SOLEIL AU BÉNÉFICE DE VOTRE FACTURE !
En Belgique, à cause des conditions climatiques, il est impossible de produire
100% de son chauffage et de son eau chaude avec l’énergie solaire. Mais combiné à une chaudière à condensation ou, mieux encore, à une pompe à chaleur, un
système à énergie solaire permet tout de même de faire de belles économies.
auroSTEP plus:
h Caractéristiques ? Un chauffe-eau
solaire à écoulement libre ou sous pression comprenant 1, 2 ou 3 panneaux
solaires thermiques, un chauffe-eau
solaire de 150, 250 ou 350 litres et des
accessoires additionnels, tels que la régulation, la pompe de circulation et les
accessoires de montage. Il peut être installée en complément d’une installation
existante au gaz ou au mazout ou indépendamment, équipé d’une résistance
électrique.
h Atout principal ? L’auroSTEP plus est
un système compact et facile à installer
car tous les composants du système
s’adaptent les uns aux autres.
h Fonction ?
• auroSTEP plus 150 : 1 ou 2 panneaux
solaires thermiques et 1 chauffe-eau
solaire monovalent de 150 litres, idéal
pour une famille de 2 à 3 personnes.
• auroSTEP plus 250 : 2 ou 3 panneaux solaires thermiques et un
chauffe-eau solaire monovalent ou
bivalent de 250 litres, idéal pour une
famille de 4 à 5 personnes.
• auroSTEP plus 350 : 3 panneaux
solaires thermiques et un chauffe-eau
solaire bivalent de 350 litres, idéal
pour une famille de 6 à 7 personnes.
h Combinaisons ? Le chauffage de l’eau
diffère selon le type d’appareil :
• auroSTEP plus monovalent est
combiné à une chaudière mixte. En
cas de besoin, l’eau est chauffée par
l’échangeur de chaleur sanitaire de la
chaudière.
• auroSTEP plus bivalent : le serpentin inférieur est relié aux panneaux
solaires tandis que le serpentin supérieur est utilisé pour la chauffe complémentaire de l’eau et est relié à une
chaudière sol ou murale.
auroTHERM VFK 135/145
auroTHERM VFK 135
h Caractéristiques ?
Des panneaux solaires à écoulement libre.
h Atout principal ? Ils sont
faciles à installer et à dimensionner.
auroTHERM VFK 145
h Caractéristiques ? Des panneaux solaires sous pression.
h Atout principal ? Les possibilités et la flexibilité d’installation pour un nombre illimité de
panneaux.
auroTHERM exclusiv
h Caractéristiques ? Des
panneaux solaires thermiques
à tubes sous vide en verre très
résistant. Ces tubes sont placés sur un miroir parabolique
composé (CPC).
h Atout principal ? Grâce au
miroir, le dispositif profite pleinement de la lumière du soleil.
h Combinaisons ? Ces panneaux solaires sont combinables avec le chauffe-eau
solaire auroSTOR jusqu’à
2000 litres ou les réservoirs
tampon allSTOR plus ou
allSTOR exclusiv (de 300 à
2000 litres) (voir page 27).
auroSTEP plus
auroTHERM exclusiv
23
EAU CHAUDE
uniSTOR VIH B en uniSTOR VIH HA
uniSTOR VIH 300-500
actoSTOR
uniSTOR
VIH RW 200
geoSTOR
VIH RW 300
EAU CHAUDE :
les meilleures solutions
POUR LA PRODUCTION
D’EAU CHAUDE DANS
VOTRE MAISON,
DEVEZ-VOUS CHOISIR
UNE CHAUDIÈRE À
CONDENSATION MIXTE,
UNE POMPE À CHALEUR
AVEC BOILER INTÉGRÉ
OU UN BOILER D’EAU
CHAUDE INDÉPENDANT ?
CETTE QUESTION EST
PRIMORDIALE POUR
ASSURER VOTRE
CONFORT EN EAU
CHAUDE...
24
geoSTOR VIH RW 400 B
2
Les solutions en combinaison avec des
pompes à chaleur
allSTOR plus
allSTOR exclusiv
aroSTOR VWL 290
Les solutions en combinaison avec
des chaudières gaz ou mazout
Pour les chaudières à condensation qui
produisent de l’eau chaude, vous avez
le choix entre un modèle mixte et un
modèle chauffage seul en combinaison
avec un boiler.
Vous choisissez
une chaudière mixte...
C’est la solution la plus économique.
Une chaudière mixte (VCW) ne stocke
pas l’eau (dans un boiler), mais délivre
de l’eau chaude sur demande, dès que
le robinet est ouvert (principe de production instantanée).
Vous choisissez une chaudière
chauffage seul couplée à un boiler
d’eau chaude...
Les chaudières chauffage « seul ou
solo » peuvent aussi bien être des chaudières murales au gaz que des chaudières au sol gaz ou mazout (par ex.
l’ecoVIT exclusiv ou l’icoVIT exclusiv).
Pour la production d’eau chaude, ces
chaudières peuvent être facilement
combinées à des boilers d’eau chaude
sanitaire Vaillant. Cette combinaison (la
chaudière chauffe l’eau du boiler) offre
un confort optimal pour plusieurs points
d’eau chaude simultanés. C’est donc la
solution idéale pour les maisons disposant de plusieurs salles de bains ou avec
douches à l’italienne (ou multi jets) qui
nécessitent des débits importants.
Vaillant propose deux types de
boilers à eau chaude :
Les boilers uniSTOR : chauffe rapide
h Technologie : l’eau est chauffée via
un serpentin de chauffe intégré au boiler et relié à la chaudière. Les boilers
possèdent un réservoir en acier émaillé
et une anode électrique ou en magnésium qui les protège contre la corrosion
et augmente leur durée de vie.
h Modèles disponibles : la gamme
uniSTOR est très large. Ils sont disponibles en différentes capacités (75l à
200l) et isolations.
Les boilers actoSTOR :
eau chaude permanente
h Technologie : l’actoSTOR VIH
K 300, combiné à une chaudière à
condensation au gaz ecoVIT exclusiv,
délivre de l’eau chaude en permanence,
grâce à la stratification thermique du
boiler. L’eau est chauffée via un échangeur à plaques intégré dans l’actoSTOR
puis stockée dans le réservoir isolé du
boiler. Le confort est donc optimal !
L’actoSTOR combine les avantages
d’une production instantanée d’eau
chaude (d’une chaudière mixte) et d’une
réserve d’eau chaude (d’un boiler). Un
petit geste qui permet de gagner pas
mal de confort.
h Modèle disponible : il n’existe qu’un
seul modèle à poser au sol d’une
capacité de 150 litres. Il offre le même
confort qu’un boiler classique de
300 litres, mais prend moins de place.
Il existe des pompes à chaleur avec boiler intégré, mais il est également possible de combiner une pompe à chaleur
(chauffage seul) avec un boiler d’eau
chaude (spécialement conçu pour les
pompes à chaleur) geoSTOR ou avec un
réservoir tampon allSTOR.
h uniSTOR VIH RW 200 ou geoSTOR
VIH RW 300 : convient parfaitement
pour une production d’eau chaude écologique et peu coûteuse en combinaison
avec une pompe à chaleur.
h geoSTOR VIH RW 400 B : Ce
chauffe-eau solaire pour pompe à chaleur peut exclusivement être combiné
aux panneaux solaires thermiques.
h allSTOR : Un réservoir tampon, qui
peut stocker de 300 à 2000 litres d’eau
chaude et permet d’accumuler et de
stocker la chaleur, même si vous n’en
avez pas besoin au moment de sa production. La chaleur ainsi stockée est
ensuite utilisée selon les besoins pour
chauffer la maison ou produire de l’eau
chaude.
3
La solution via un
boiler thermodynamique en standalone
Un boiler thermodynamique vous
permet de produire de l’eau chaude
sanitaire grâce à la technologie de la
pompe à chaleur et à l’énergie que
vous tirez gratuitement de l’air. Le boiler thermodynamique aroSTOR VWL
290 peut idéalement remplacer votre
vieux boiler électrique. Vous avez uniquement besoin d’une prise de courant
pour bénéficier d’eau chaude sanitaire
produite de manière écologique et économique !
PV-ready
PV Ready, communication intelligente
avec des installations photovoltaïques
- une quantité maximale d’électricité
produite gratuitement est convertie en
chaleur et stockée pour une consommation ultérieure.
25
TABLEAU COMPARATIF
CHOISISSEZ, COMBINEZ ET
1. SYSTÈMES DE POMPES À CHALEUR
DÉCOUVREZ
LES PLUS
IMPORTANTES
POSSIBILITÉS DE
COMBINAISON
DE LA GAMME
VAILLANT.
SOLO
TOUT-EN-UN
EAU
CHAUDE
SOLO
TOUT-EN-UN
Pompe à chaleur
air/eau
aroTHERM
VWL
Pompe à chaleur
flexoTHERM
exclusive &
aroCOLLECT
Pompe à chaleur
flexoCOMPACT
exclusive &
aroCOLLECT
Chauffe-eau
thermo­
dynamique
aroSTOR
VWL
Pompe à chaleur
flexoTHERM
exclusive
Pompe à chaleur
flexoCOMPACT
exclusive
actif/passif
actif
actif
actif
✖
actif / passif **
actif / passif **
intégrée
✖
✖
boiler de 175l
boiler de
300l
✖
boiler de 175l
avec boiler
uniSTOR
VIH RW 200
✔
✖
✖
✖
✖
✖
avec boiler geoSTOR VIH
RW 300 ou chauffe-eau
solaire geoSTOR VIH
RW 400 B
LEGENDE
✔ combinaison possible
✖ combinaison impossible
✚ option
+ SOLUTION HYBRIDE :
Vaillant met à
votre disposition
des informations
détaillées pour
chacune de
ses gammes ?
Demandez vos
brochures via
vaillant.be/
documentation.
pompe à chaleur combinée à un ou plusieurs
appareils utilisant une autre source d’énergie,
grâce à un réservoir tampon
Le
saviezvous ?
SOLO
COMPACT
✔
✔
✖
✖
✔
✖
avec une chaudière
gaz/mazout pour le
soutien chauffage
+ PRODUCTION D’EAU CHAUDE
• Ensuite, examinez
les possibilités
complémentaires pour
assurer votre production
d’eau chaude ou pour
économiser davantage
grâce à un système
hybride qui combine
plusieurs énergies.
SOL/EAU - EAU/EAU*
✔
✔
✔
✖
✚
✚
avec un système solaire
pour le soutien chauffage et/ou
la production d’eau chaude
• Choisissez d’abord votre
principale source de
chaleur : l’énergie fossile
(gaz naturel ou mazout)
ou une pompe à chaleur
(air/eau - aérothermie ou
eau/eau - géothermie).
GÉOTHERMIE
AIR/EAU
+ REFROIDISSEMENT
Trouvez la solution qui
répond à vos besoins en
consultant ce tableau de
haut en bas.
AÉROTHERMIE
✖
✔
✔
✖
✔
✔
* avec l’échangeur intermédiare fluoCOLLECT
** avec le module de refroidissement passif VWZ NC
CHAUFFEZ POUR UN CONFORT OPTIMAL !
2. SYSTÈMES AU GAZ OU AU MAZOUT
ÉNERGIES FOSSILES
GAZ
CHAUDIÈRE
MURALE MIXTE
CHAUDIÈRE
MURALE SOLO
CHAUDIÈRE
SOL SOLO
CHAUDIÈRE
SOL SOLO
Chaudière murale
à condensation
ecoTEC plus VCW
Chaudière murale
à condensation
ecoTEC plus VC
ecoTEC
exclusive VC
Chaudière
à condensation
avec boiler
ecoCOMPACT
Chaudière
à condensation
avec chauffe-eau
solaire
auroCOMPACT
Chaudière
sol à condensation
ecoVIT exclusiv
Chaudière
sol à condensation
icoVIT exclusiv
instantanée
✖
avec boiler de
150 litres
avec chauffe-eau
solaire de
190 litres
✖
✖
uniSTOR
VIH Q 75
✖
✔
✖
✖
✖
✖
uniSTOR
120-500
✖
✔
✖
✖
✔
✔
actoSTOR
✖
✖
✖
✖
✔
✚
auroSTEP
150 - 250
monovalent
✔
✖
✖
✖
✖
✖
auroSTEP
250-350
bivalent
✚
✔
✖
✖
✔
✔
Pompe à chaleur
air/eau geoTHERM
hybride VWL S avec
refroidissement actif
✔
✔
✖
✖
✖
✖
Pompe à chaleur
sol/eau geoTHERM
hybride VWS avec
refroidissement
passif
✔
✔
✖
✖
✖
✖
allSTOR plus ou
allSTOR exclusiv
avec auroTHERM
(exclusiv)
✖
✔
✖
✖
✔
✔
intégrée
combinée à
un boiler
combinée à
un chauffe-eau
solaire
avec pompe à chaleur
murale de 3 KW
à l’énergie solaire, combiné
à un réservoir tampon et
des panneaux solaires
+ PRODUCTION D’EAU CHAUDE SANITAIRE
+ SOUTIEN CHAUFFAGE
SOUTIEN CHAUFFAGE
ET/OU PRODUCTION
D’EAU CHAUDE
MAZOUT
CHAUDIÈRE
COMPACTE
27
L’ecoTEC exclusive avec Green iQ.
5
ans de
garantie
L’ecoTEC exclusive : le meilleur des technologies d‘avant garde en matière de condensation.
Véritable concentré des dernières innovations dans la technologie de la condensation, l’ecoTEC exclusive de
Vaillant vous offre une solution tournée vers l‘avenir. Avec cette chaudière murale à condensation au gaz et son
nouveau système „all-gaz“, vous recevez la promesse d‘une efficacité et d‘une flexibilité maximales.
C’est aussi le premier produit, d’une longue série, à porter le label Green iQ. Sous ce dénominateur, Vaillant
rassemble de nouveaux produits durables qui utilisent de manière optimale les ressources naturelles et qui grâce
à leur connectivité intelligente permettent de contrôler votre chauffage à distance.
Profitez maintenant du summum de l’efficacité et du confort „Made in Germany“ ainsi que d’une garantie de 5 ans*.
Pour plus d‘information, surfez sur www.vaillant.be/ecoTEC-exclusive
Le sentiment de faire le bon choix.
classe énergétique
*Cette action est valable du 1er octobre 2015 au 31 décembre 2016 inclus. Retrouvez toutes les conditions sur www.vaillant.be/ecoTEC-exclusive
Le summum !
