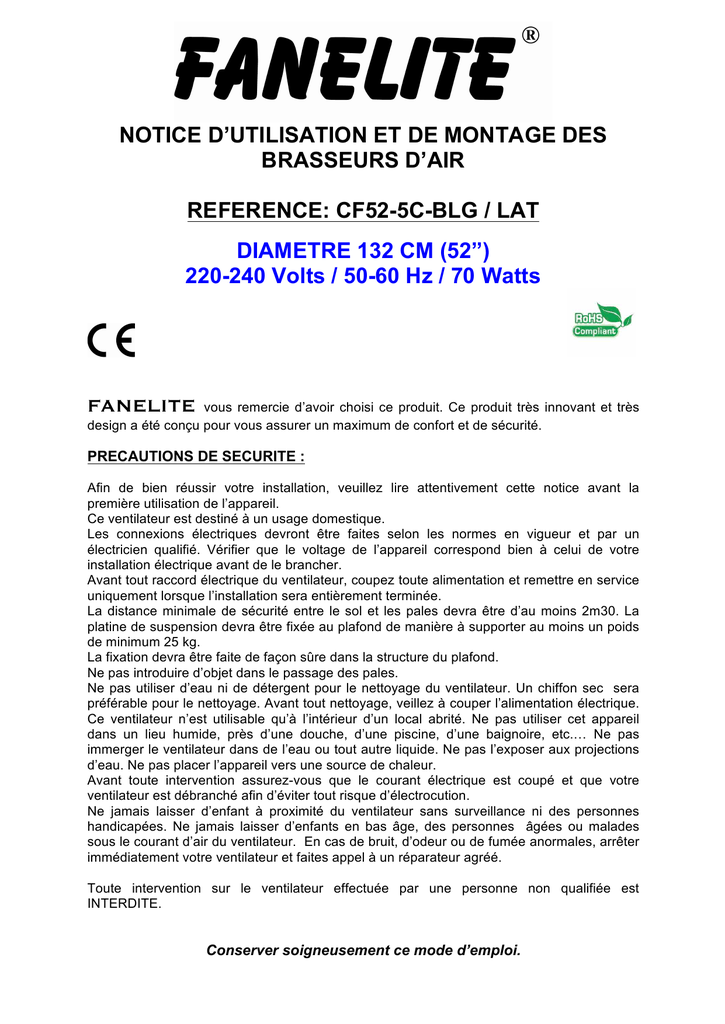

NOTICE D’UTILISATION ET DE MONTAGE DES
BRASSEURS D’AIR
REFERENCE: CF52-5C-BLG / LAT
DIAMETRE 132 CM (52”)
220-240 Volts / 50-60 Hz / 70 Watts
FANELITE
vous remercie d’avoir choisi ce produit. Ce produit très innovant et très
design a été conçu pour vous assurer un maximum de confort et de sécurité.
PRECAUTIONS DE SECURITE :
Afin de bien réussir votre installation, veuillez lire attentivement cette notice avant la
première utilisation de l’appareil.
Ce ventilateur est destiné à un usage domestique.
Les connexions électriques devront être faites selon les normes en vigueur et par un
électricien qualifié. Vérifier que le voltage de l’appareil correspond bien à celui de votre
installation électrique avant de le brancher.
Avant tout raccord électrique du ventilateur, coupez toute alimentation et remettre en service
uniquement lorsque l’installation sera entièrement terminée.
La distance minimale de sécurité entre le sol et les pales devra être d’au moins 2m30. La
platine de suspension devra être fixée au plafond de manière à supporter au moins un poids
de minimum 25 kg.
La fixation devra être faite de façon sûre dans la structure du plafond.
Ne pas introduire d’objet dans le passage des pales.
Ne pas utiliser d’eau ni de détergent pour le nettoyage du ventilateur. Un chiffon sec sera
préférable pour le nettoyage. Avant tout nettoyage, veillez à couper l’alimentation électrique.
Ce ventilateur n’est utilisable qu’à l’intérieur d’un local abrité. Ne pas utiliser cet appareil
dans un lieu humide, près d’une douche, d’une piscine, d’une baignoire, etc.… Ne pas
immerger le ventilateur dans de l’eau ou tout autre liquide. Ne pas l’exposer aux projections
d’eau. Ne pas placer l’appareil vers une source de chaleur.
Avant toute intervention assurez-vous que le courant électrique est coupé et que votre
ventilateur est débranché afin d’éviter tout risque d’électrocution.
Ne jamais laisser d’enfant à proximité du ventilateur sans surveillance ni des personnes
handicapées. Ne jamais laisser d’enfants en bas âge, des personnes âgées ou malades
sous le courant d’air du ventilateur. En cas de bruit, d’odeur ou de fumée anormales, arrêter
immédiatement votre ventilateur et faites appel à un réparateur agréé.
Toute intervention sur le ventilateur effectuée par une personne non qualifiée est
INTERDITE.
Conserver soigneusement ce mode d’emploi.
ASSEMBLAGE DU VENTILATEUR :
1/ Passez les 4 fils du moteur dans la coupelle du plafond. Veillez à bien mettre cette
dernière dans le bon sens. Figure 1.
2/ Passez les 4 fils du moteur dans le tube, la rotule noir vers le haut. Figure 1.
3/ Sur le petit tube de la sortie moteur, desserrer les 2 vis et enlever la goupille
complètement. Figure 1.
4/ Introduire le tube dans la sortie moteur et remettez la goupille en faisant bien attention à
ce moment de ne pas abîmer les fils à l’intérieur du tube. Resserrez les 2 vis d’une manière
sûre. Figure 1.
FIXATION DU SUPPORT PLAFOND:
Fixez le support plafond avec 4 chevilles métalliques à expansion. Les chevilles devront se
trouver dans la structure béton du plafond et non dans des éléments creux. Serrez les 4
boulons des chevilles fortement et assurez-vous que la fixation du support soit très solide.
Figure 2.
SUSPENSION DU VENTILATEUR :
Prendre le ventilateur et placez la rotule noire dans le support du plafond. Attention à ne pas
abîmer les fils et ne pas les coincer entre la rotule et le support. Tournez le ventilateur de
façon à ce qu’il se bloque dans le support (fente sur la rotule dans l’ergo du support). Figure
3.
CONNEXIONS ELECTRIQUES :
1/ Connectez l’arrivée du plafond de la terre avec le fil terre du moteur et celui du support
plafond (jaune /vert). Figure 4.
2/ Connectez le fil bleu du ventilateur avec l’arrivée du neutre du plafond. Figure 4.
3/ Connectez le fil noir du ventilateur avec l’arrivée de la phase du plafond dans un des
dominos du support plafond. Figure 4.
4/ Connectez le fil rouge (lumière) du ventilateur avec l’arrivée de la phase du plafond.
Figure 4.
Nous vous signalons qu’il existe chez votre revendeur une télécommande infrarouge
à distance en accessoire
5/ Bien vérifier les connexions et rangez les fils correctement dans le support. Montez la
coupelle contre le support plafond et resserrez les 2 vis sous le support pour la maintenir.
FIXATIONS DES PALES :
1/ Assemblez les 5 pales aux 5 supports en utilisant la pochette avec les vis et les rondelles
nylon.
2/ Retirez les vis sous le moteur servant à la fixation des pales assemblées avec leur
support. Positionnez chaque pale et remettre les vis. Assurez-vous d’un bon serrage afin
d’éviter tout problème de vibration possible lors du fonctionnement. Figure 5.
RACCORDEMENT ET FIXATION DU KIT LUMIERE :
1/ Retirez les vis de fixation du couvercle du ventilateur. Figure 6.
FIG 6
2 / Connectez la prise de raccordement du ventilateur se trouvant dans le couvercle à celle
du kit lumière. Il n’y a qu’un sens possible pour les clipper ensemble.
FIG 7
3 / Rangez les fils dans le boîtier de connexion du ventilateur et replacez le couvercle sur le
ventilateur en utilisant les vis d’origine.
Figure 8.
4/ Installez les ampoules (non fournies) sur le kit lumière :
6/ Fixez avec soins la verrerie fournie selon les modèles (globe, tulipes ...). Figure 9.
FIG 9
UTILISATION DE VOTRE VENTILATEUR :
Votre ventilateur est maintenant prêt à fonctionner. Vous pouvez remettre l’alimentation en
marche.
Tirez sur la chaînette une fois pour l’allumer, une seconde fois pour augmenter la vitesse,
une troisième fois pour encore l’augmenter et une autre fois pour l’arrêter etc.
INFORMATION QUAND A LA FIXATION AU PLAFOND DES BRASSEURS D’AIR :
La fixation devra être faite de façon sûre dans la structure du plafond par une
personne qualifiée.
Nous déclinons toute responsabilité en cas de chute du brasseur d’air.
