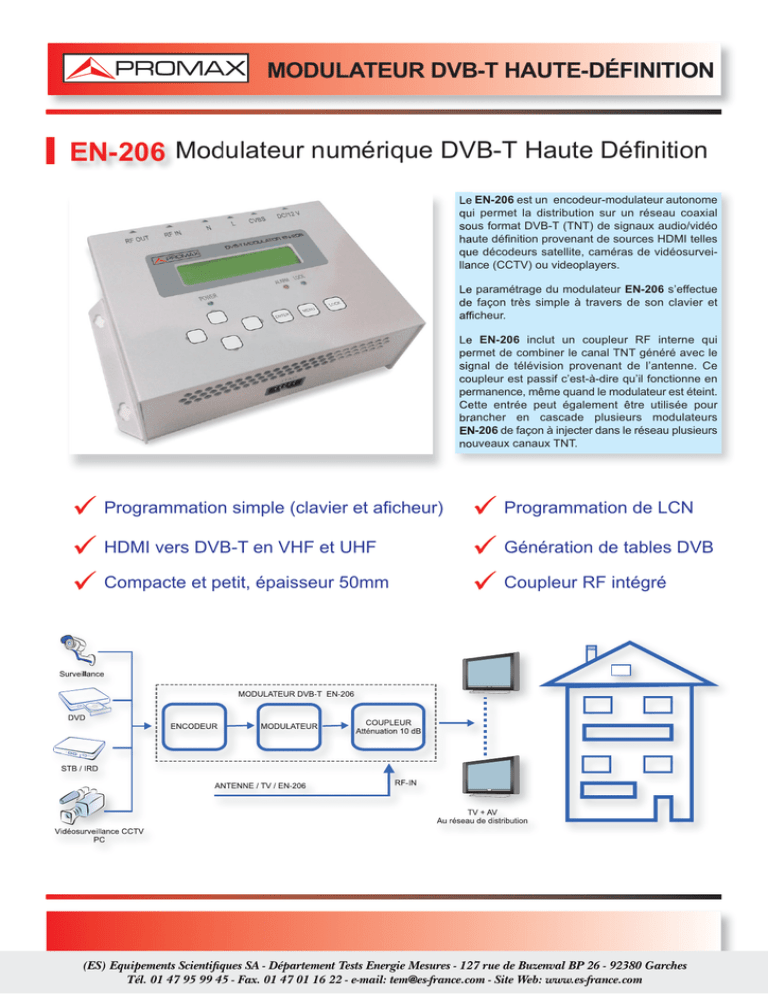

Modulateur numérique DVB-T Haute Définition - EN-206

MODULATEUR DVB-T HAUTE-DÉFINITION
EN-206 Modulateur numérique DVB-T Haute Définition
Le EN-206 est un encodeur-modulateur autonome
qui permet la distribution sur un réseau coaxial
sous format DVB-T (TNT) de signaux audio/vidéo
haute définition provenant de sources HDMI telles
que décodeurs satellite, caméras de vidéosurveillance (CCTV) ou videoplayers.
Le paramétrage du modulateur EN-206 s’effectue
de façon très simple à travers de son clavier et
afficheur.
Le EN-206 inclut un coupleur RF interne qui
permet de combiner le canal TNT généré avec le
signal de télévision provenant de l’antenne. Ce
coupleur est passif c’est-à-dire qu’il fonctionne en
permanence, même quand le modulateur est éteint.
Cette entrée peut également être utilisée pour
brancher en cascade plusieurs modulateurs
EN-206 de façon à injecter dans le réseau plusieurs
nouveaux canaux TNT.
Programmation simple (clavier et aficheur) Programmation de LCN
HDMI vers DVB-T en VHF et UHF
Génération de tables DVB
Compacte et petit, épaisseur 50mm
Coupleur RF intégré
(ES) Equipements Scientifiques SA - Département Tests Energie Mesures - 127 rue de Buzenval BP 26 - 92380 Garches
Tél. 01 47 95 99 45 - Fax. 01 47 01 16 22 - e-mail: [email protected] - Site Web: www.es-france.com
MODULATEUR DVB-T HAUTE-DÉFINITION
EN-206 Modulateur numérique DVB-T Haute Définition
SPÉCIFICATIONS
HDMI
Vidéo
Encodage
Interface
Résolution
Bit rate
Audio
Encodage
Interface
Sample rate
Bit rate
YPbPr/ CVBS/ S-Vidéo
Vidéo
Encodage
Interface
Résolution
CVBS & S-Video
YPbPr
Bit rate
Audio
Encodage
Interface
Sample rate
Bit rate
EN-206 - MODULATEUR NUMERIQUE DVB-T HAUTE DEFINITION
MPEG-4 AVC/H.264
HDMI
1920 x 1080_60 p, 1920 x 1080_50 p; 1920 x 1080_60 i, 1920 x 1080_50 i; 1280 x 720_60 p,
1280 x 720_50 p
0.500 ~19.500 Mbps
MPEG1 Layer II
HDMI
48 kHz
64, 96,128, 192, 256, 320, 384 kbps
MPEG-4 AVC/H.264
CVBS x 1, YPbPr x 1, S-Vidéo x 1
720 x 576_50i (PAL); 720 x 480_60i (NTSC)
1920 x 1080_60i, 1920 x 1080_50i; 1280 x 720_60 p, 1280 x 720_50 p
0.500~19.500 Mbps
MPEG1 Layer II
1 x Stéréo / mono
48 kHz
64, 96,128, 192, 256, 320, 384 kbps
Modulation
Standard
Largeur de bande
Constellation
Code rate
Intervalle de garde
Transmission Mode:
Fréquence RF
Niveau de sortie RF
DVB-T COFDM
6 MHz, 7 MHz, 8 MHz
QPSK, 16 QAM, 64 QAM,
1/2, 2/3, 3/4, 5/6, 7/8.
1/32, 1/16, 1/8, 1/4.
2 K, 8 K MER ≥42 dB
30 ~960 MHz, 1 kHz étapes
-16 ~ -36 dBm (71~91 dbµV), 0.1dB étapes
Système
Programmation
Langue menus
Numérotation LCN
Mise à jour
Mode Local (clavier+LCD)
Anglais
Oui
À travers connecteur JTAG
Général
Alimentation
Dimensions
Poids
Température de fonctionnement
DC 12V
153 L. x 110 H. x 50 Pr. mm
< 1 kg
0~45℃
