…POMPES MARINE > THÈME…

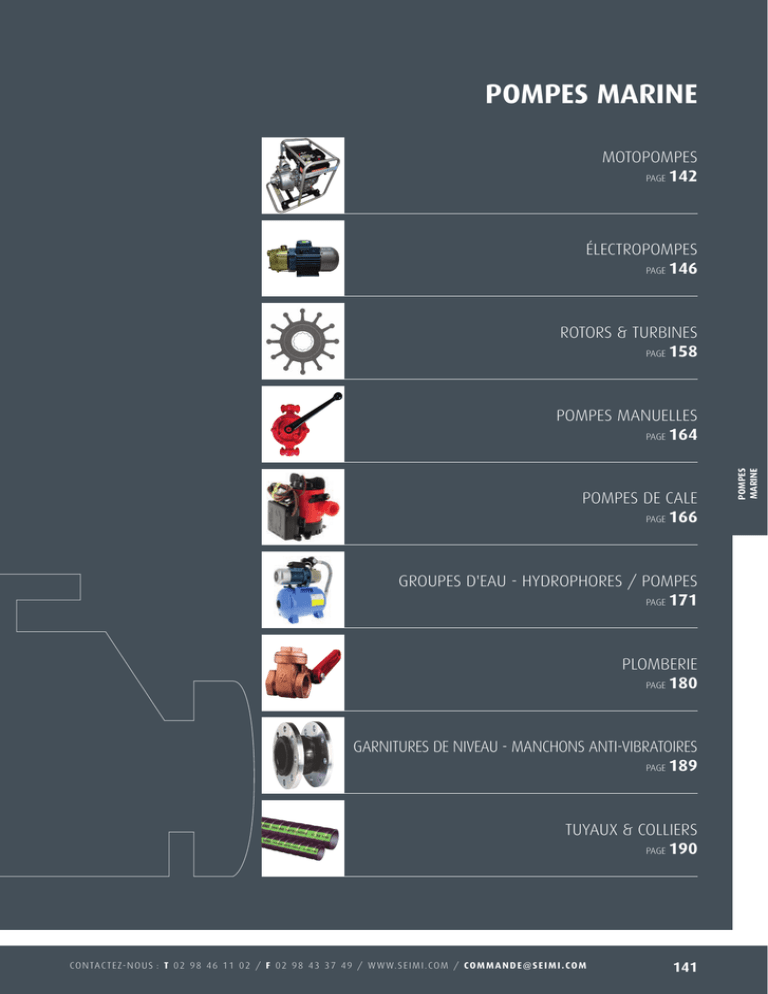

POMPES MARINE
MOTOPOMPES
PAGE 142
ÉLECTROPOMPES
PAGE 146
ROTORS & TURBINES
PAGE 158
POMPES DE CALE
PAGE 166
GROUPES D'EAU - HYDROPHORES / POMPES
PAGE 171
PLOMBERIE
PAGE 180
GARNITURES DE NIVEAU - MANCHONS ANTI-VIBRATOIRES
PAGE 189
TUYAUX & COLLIERS
PAGE 190
CO N TA C T E Z- N O U S : T 0 2 9 8 4 6 1 1 0 2 / F 0 2 9 8 4 3 3 7 4 9 / W W W. S E I M I . CO M / CO M M A N D E @ S E I M I . CO M
141
POMPES
MARINE
POMPES MANUELLES
PAGE 164
POMPES MARINE
> MOTOPOMPES…
Les pompes et les vannes sont des éléments vitaux pour le
navire. Il est nécessaire de choisir ces équipements avec une
grande précaution. Adéquation avec les fluides transportés,
performances de haut niveau pour garantir la qualité du service
souhaité et le bon fonctionnement du bateau.
Que ce soit la sécurité avec l’assèchement en cas d’envahissement, le refroidissement du moteur, le traitement des eaux
et fluides ou l’incendie, il ne doit pas y avoir d’économie sur
la qualité de ces équipements.
MOTOPOMPES DIESEL
> Débit de 33 m³/h à 51 m³/h
> Moteur diesel YANMAR L48NE - 4,8 CV - Démarrage manuel
> Moteur livré sans huile
Modèles YDP 20 et 30 STN
> Pompe semi-déchet acceptant des particules inférieures à
11 mm pour le modèle 20 et 18 mm pour le modèle 30
> Pompe centrifuge auto-amorçante
> Corps de pompe en aluminium
> Livrée avec cadre support
> Capacité réservoir 2,4 L
Débit*
(L/min)
Débit
(m³/h)
ø
sorties
Hauteur
aspiration
maxi (m)
Poids
(kg)
YDP20STN
550
33
2”
7
41
YDP30STN
850
51
3”
7
42
* Les débits indiqués sont à hauteur d’aspiration minimum
Réf.
Encombrement (mm)
A
B
C
YDP20STN
430
515
520
YDP30STN
430
515
520
+
Options : Lance incendie, manche, fût de lance et diffuseurs, page 144
Modèles MD52PR "spéciale eau de mer" (corps de pompe en ABS)
> Pompe semi-déchet acceptant des particules
inférieures à 12 mm
> Pompe centrifuge auto-amorçante
> Livrée avec cadre support
Réf.
MD52PR
Débit*
(L/min)
Débit
(m³/h)
ø
sorties
Hauteur
aspiration
maxi (m)
Poids
(kg)
870
52
2”
7
41
* Les débits indiqués sont à hauteur d’aspiration minimum
430
600
560
POMPES
MARINE
Réf.
142
+
Options : Lance incendie, manche, fût de lance et diffuseurs, page xxx
S E I M I / É Q U I P E M E N T S M A R I N E 2 0 1 5 -2 0 1 6 / N ° 3 5 / P O M P E S M A R I N E …
…POMPES MARINE > MOTOPOMPES…
ACCESSOIRES DE MONTAGE MOTOPOMPE
Aspiration
Motopompe
(Réf. )
YDP20STN
Accessoires
15302
Clapet de pied
1004250
Raccord annelé
TET50HA
GBS5659
Collier
FORTI50
Tuyau
RP402FALUV
Raccord pompier
alu
RP402FALU
Raccord pompier
alu
CT
Clé tricoise
FORTI75
Tuyau
1000526
Raccord pompier
RP653
Raccord pompier
CT
Clé tricoise
x2
x2
YDP30STN
15303
Clapet de pied
1004376
Raccord annelé
GBS7985
Collier
x2
15302
Clapet de pied
1004250
Raccord annelé
ME52PR
GBS5659
Collier
FORTI50
Tuyau
POMPES
MARINE
MD52PR
Raccord annelé diamètre 50 mm
déjà fourni sur motopompe
x2
Refoulement
Motopompe
(Réf. )
YDP20STN
Accessoires
DL40 (ou DL40H)
Diffuseur
FL40
Fût de lance
TIS4540
Tuyaux incendie
équipé
RP402FALU
Raccord pompier
alu
CT
Clé tricoise
YDP30STN
DL40 (ou DL40H)
Diffuseur
FL40
Fût de lance
TIS4540
Tuyaux incendie
équipé
RP6540ALU
Réduction 3"/2"
RP653
Raccord pompier
MD52PR
DL40 (ou DL40H)
Diffuseur
FL40
Fût de lance
TIS4540
Tuyaux incendie
équipé
RP402FALU
Raccord pompier
alu
1074RXMM50
Raccord double
TET50HA
1074RXCF50
Coude femelle
ME52PR
x2
143
…POMPES MARINE > MOTOPOMPES…
ÉQUIPEMENTS INCENDIE
Tuyaux incendie
Réf.
> Raccords en ALU
> Conforme à la réglementation SOLAS/MED
NB
Tuyaux avec raccords bronze sur demande
Longueur (m)
Désignation
TIS454010MA
10
DN 40
TIS454015MA
15
DN 40
TIS454020MA
20
DN 40
TIS2520MA
20
DN 20
Autres longueurs et raccords bronze sur demande
Dévidoir à croisillons
Berceau de rangement pour tuyau
> En acier
> En polyester
> Capacité de 30 mètres
pour DN 40
DVD
Réf.
POMPES
MARINE
> Capacité de 20 mètres
BTI
Réf.
Jets diffuseurs
Fûts de lance
Réf.
Désignation
Réf.
Désignation
DL40
DN 40 en bronze
FL40
DN 40 en bronze
DL20
DN 20 en aluminium
FL20
DN 20 en aluminium
Jet diffuseur type Ponstar
homologué Marine
Marchande
Réf.
DL40H
Vannes incendie
Réf.
Désignation
Clef tricoise laiton
Lance Solas
Réf.
Réf.
Désignation
DLBV
Lance à jets diffusés
CT
Désignation
Pour diamètres
de 20 à 65 mm
Bouchons Aluminium raccords
pompiers avec verrou et chaînette
VDN40
DN 40, entrée filetée mâle GAZ 1”1/2
Réf.
Désignation
VDN20
DN 25, entrée filetée mâle GAZ 3/4”
BRPDN40A
DN 40
BRPDN20A
DN 20
Coffret plastique
> Coffret seul
> En plastique rouge teinté dans la masse
> Dimensions L x l x P : 660 x 540 x 160 mm
Coffret avec option
lance et manche
> Pour rangement des lances incendie
> Accessoires en inox
Réf.
144
6300R
…POMPES MARINE > MOTOPOMPES
MOTOPOMPES DIESEL ET ESSENCE
Motopompe Diesel Haute Pression
> Motopompe portable haute pression à double turbine pour la
lutte contre l’incendie
> Démarrage électrique (batterie non fournie)
> Auto-amorçante jusqu’à 5 m
> Tubulure 3 sorties au refoulement
> Pompe en aluminium classe "marine"
> Moteur YANMAR diesel 4 temps L100AE
> Refroidissement par air
Avantages :
> La double turbine permet d’obtenir une pression élevée tout
en ayant un régime moteur réduit
> Niveau acoustique faible et longévité par rapport à une
turbine simple
Réf.
+
Existe également en version essence (nous consulter)
Puissance à
3600 tr/min
(CV)
Réservoir
(L)
Aspiration
Refoulement
(mm)
HMT max.
(m)
Débit
maximal
(l/min)
Débit
(m³/h)
Meilleur
rendement
Poids
(kg)
10
5,5
DN 50
1 x 50
et 2 x 25
90
800
48
300 l/min
à 6 bars
66
MPDE10CV
POMPES
MARINE
Motopompe essence spéciale eau de mer (corps de pompe en ABS)
Réf.
ME52PR
Débit
max.
(L/min)
Débit
(m³/h)
ø
sortie
(mm)
Hauteur
d'aspiration
max. (m)
Poids
à vide
(kg)
Dimensions
L x l x H (mm)
870
52
2''
7
35
400 x 600 x 560
Motopompe Essence (corps de pompe alu)
Débit : 500 L/min
Réf.
TET50HA
Descriptif
Pompe
Désignation
!
Moteur livré sans huile
> Centrifuge auto-amorçante pouvant accepter des particules de 5 à 7 mm et des eaux boueuses
> Avec sécurité manque d’huile
> Hauteur de refoulement : 30 m maximum
> Débit maximum : 35 m3/h, meilleur rendement :
23 m3/h à 15 m
> ø d’aspiration et de décharge : 50 mm
> Fournie avec crépine
Moteur
> En série : moteur 4 temps HONDA GX120 - 4CV
> Refroidissement par air
> Démarrage par lanceur
> Dimensions L x l x h : 475 x 325 x 415 mm
> Poids : 27 kg
145
…POMPES MARINE > ÉLECTROPOMPES…
ÉLECTROPOMPES CENTRIFUGES
i
Série JET Bronze
Spéciale eau de mer auto-amorçante
Ces pompes existent en 220 Volts Monophasé
sur demande
> Alimentation : Triphasé 220/380 Volts
> Sa conception permet de l’employer pour de l’eau chargée
> Corps et turbine en bronze
> Arbre moteur inox
POMPES
MARINE
A
B
Réf.
Orifices
Puissance (CV)
Caractéristiques (Hmt - L/min)
A
JET11BZF
1”1/2
1
16 - 50
14 - 110
12 - 200
9 - 250
6 - 300
21
B
JET15BZ
2”
2
19 - 50
16 - 200
14 - 280
10 - 400
8 - 450
25
B
JET17BZ
3”
3
16 - 200
14 - 400
11 - 600
9 - 700
6 - 800
33
Réf.
146
Poids (kg)
Dimensions (mm)
A
B
C
D
E
F
G
H
I
J
JET11BZ
375
103
1”1/2
92
154
80
230
285
110
216
JET15BZ
410
120
2”
106
175
87
230
300
132
185
JET17BZ
445
150
3”
106
211
88
230
300
132
185
ÉLECTROPOMPES À MEMBRANE
i
Type PVM
Spéciales eaux noires
Auto-amorçante
> Électropompe à membrane auto-amorçante,
peut fonctionner à sec
> Corps PVC (bronze pour PVM05B)
> Ne nécessite ni filtre ni crépine
> Pour utilisation des eaux grises,
eaux de cale et carburant
Tension
(V)
PVM0224
Puissance
(kW)
Débit
(L/min)
Hauteur Asp.
H (m)
Dimensions
(mm)
Poids
(kg)
D
H
R
L
24
0,26
31
6
30
280
200
380
10
PVM02220M
220 Mono
0,26
31
6
30
280
200
380
10
PVM02TRI
220/380
0,26
31
6
30
280
200
380
10
PVM0524
24
0,37
75
8
40
340
250
470
18
PVM05220M
220 Mono
0,37
75
8
40
340
250
470
18
PVM05TRI
220/380
0,37
75
8
40
340
250
470
18
PVM05B24
24
0,37
75
8
40
340
250
470
28
PVM05B220M
220 Mono
0,37
75
8
40
340
250
470
28
PVM05BTRI
230/380
0,37
75
8
40
340
250
470
28
24
0,37
100
8
40/45
400
300
580
22
PVM1R220M
220 Mono
0,37
100
8
40/45
400
300
580
22
PVM1RTRIA
220/380
0,37
100
8
40/45
400
300
580
22
PVM1R24
POMPES
MARINE
Réf.
Type JDREX
Auto-amorçante
JDREX15
JDREX40
> Applications : transfert eaux
chargées, eaux grises, eaux
noires, transfert de carburants
> Membrane et soupape en
NBR, Arbre Inox, IP55
Réf.
Tension (Vcc)
Puissance (kW)
Débit
(L/min)
Connexions
(mm)
Dimensions
L x H (mm)
Poids
(kg)
JDREX1512
12
0,12
18
20
232 x 163
2,8
JDREX1524
24
0,12
18
20
232 x 163
2,8
JDREXS4012
12
0,2
37
25
290 x 201
4,2
JDREXS4024
24
0,2
37
25
290 x 201
4,2
147
ÉLECTROPOMPES À MEMBRANE
Pompes eaux usées VIKING
Auto-amorçante
> Pompe VIKING POWER à membrane auto-amorçante,
silencieuse, entretien aisé
> Diaphragme en Nitrile
> La pompe VIKING32 est fournie avec un levier
VIKING16
POMPES
MARINE
Réf.
VIKING32
Débit
(L/min)
Tension
(Vcc)
Intensité
(A)
Connexions
(mm)
Hauteur
aspiration max. (m)
Hauteur
refoulement (m)
Poids
(kg)
VIKING1612
16
12
2,3
3/4'' ou 1''
3
3
2
VIKING1624
16
24
1,2
3/4'' ou 1''
3
3
2
VIKING3212
32
12
3,3
1''1/2
2,5
4
5
VIKING3224
32
24
1,6
1''1/2
2,5
4
5
ACCESSOIRES
Coffret d'évacuation de douche
> Coffret comprenant une pompe submersible L650UC avec un
contacteur de niveau, une crépine pour les 3 entrées
de 19 à 38 mm et 1 sortie de 19 mm
> Dimensions du coffret L x l x H : 290 x 210 x 145 mm
> Poids : 0,9 kg
Réf.
Tension (Vcc)
EVAC12
12
EVAC24
24
148
POMPES SUBMERSIBLES
Pour eaux claires ou peu chargées
> Corps et turbine en fonte
> Carter moteur en inox
> Équipé d'un flotteur et de la prise avec 5 mètres de câble (PS14)
et 10 mètres de câble (PS20)
> Alimentation en 230 Volts monophasée (triphasée sur demande)
Réf.
Puissance
(kW)
Débit max.
(m3/h)
Connexions
Dimensions
H x Ø (mm)
Poids
(kg)
PS14
0,45
12
1''1/4
300 x 150
11
PS20
0,9
17
1''1/2
400 x 200
22
POMPES
MARINE
Pour eaux chargées (pompe entièrement inox)
> Corps, turbine et carter moteur en inox
> Équipé d'un flotteur et d'une prise avec 5 mètres de câble
> Roue Vortex
> Particules admissibles : 10 mm
> Alimentation en 230 Volts monophasée, 0,6 kW
Réf.
Débit max.
(m3/h)
Connexions
Dimensions
H x Ø (mm)
Poids
(kg)
7,5
1''1/4
166 X 315
12
PSV30
Pour eaux chargées (corps et turbine en fonte)
> Équipé d'un câble de 10 mètres
> Un flotteur pour les PSV34 et PSV40
> Sans flotteur pour les PSV35 et PSV41
> Roue Vortex
> Particules admissibles : 45 mm
Réf.
Tension
(V)
Puissance
(kW)
Débit max.
(m3/h)
Connexions
Dimensions
H x Ø (mm)
Poids
(kg)
PSV34
230 mono
0,6
17
2''
275 x 440
19
PSV40
230 mono
1,5
51
3''
325 x 475
26
PSV35
400 tri
0,6
17
2''
275 x 440
19
PSV41
400 tri
1,5
51
3''
325 x 475
26
149
ÉLECTROPOMPES DE TRANSFERT
Pompes Multi-usages
Caractéristiques
> Utilisation : eau douce, eau de mer, gasoil
> Auto-amorçante jusqu’à 5 m (12 et 24 Vcc), 6 m (220/380 Vca)
> Corps de pompe et rotor en bronze
> Arbre inox
G60C2
JEV
Courbes de performances JEV
POMPES
MARINE
Courbes de performances G30 et G60
Réf.
Débit max.
(l/min)
HMT max.
(m)
Tension
(V)
Puissance
(kW)
Aspiration et
refoulement (pouces)
Dimensions
L x l x h (mm)
Type
Poids
(kg)
G30C2
26
16
24
0,22
3/4''
283 x 122 x 154
Non réversible
5,1
G60C1
56
14
12
0,44
1''
343 x 140 x 172
Non réversible
9
G60C2
67
19
24
0,44
1''
343 x 140 x 172
Non réversible
9
G170C2
166
10
24
0,75
1''1/2
428 x 178 x 208
Non réversible
15
JEV304
100
1
220
0,75
1''1/2
376 x 162 x 209
Réversible
12
JEV305
40
10
380 Tri
0,75
1''1/2
376 x 162 x 209
Réversible
12
JEV308
150
1
220
0,90
1''1/2
376 x 162 x 209
Réversible
14
JEV309
150
1
380 Tri
0,90
1''1/2
376 x 162 x 209
Réversible
14
Pompe portable multi-usages
> Auto-amorçante jusqu'à 3 mètres
> Peut fonctionner à sec pendant 30 mn
> Connexions 1"1/2
> Débit 80 L/min
> Tension 220V - 50Hz
Réf.
150
J80230
POMPES TRANSFERT HUILES
Électropompes à palettes type JEV
> Pompe à palettes (utilisation huile uniquement)
> Fonctionne en position horizontale ou verticale
> By-pass incorporé et réglable
> Température ambiante de travail : de -10° à +60 °C
Réf.
Débit
(m3/ h)
Tension
(VCA)
Intensité
(A)
HMT max.
(m)
Ø
orifices
Poids
(kg)
JEV20
1,5
230 Mono
4,6
60
3/4"
14,3
JEV21
1,5
230 / 400 Tri
3,9 / 2,2
60
3/4"
12,8
JEV22
3
230 Mono
7,8
50
1"
14
JEV23
3
400 Tri
5
50
1"
15
NB
Équipements d’aspiration/refoulement,
sur demande
Électropompes à engrenages type GR
> Électropompe volumétrique à engrenages destinée au transfert d'huile
> Équipée d'un clapet de surpression
Réf.
Tension (V)
Puissance
(kW)
Débit
(L/min)
Dimensions
L x l x H (mm)
Poids
(kg)
GR50220M
220 V Mono
1,5
50
452 x 182 x 230
16
220V Tri
1,5
50
452 x 182 x 230
16
GR50TRI
Kit de vidange
de carter moteur
Pompe électrique
transfert
Kit livré avec raccords
> Spéciale transfert huile
> Pompe réversible
> Pompe de vidange à engrenages
> Corps de pompe en laiton
Réf.
> Débit avec ø sortie 8 mm : 75 L/h
PV12
12
PV24
24
> Débit avec ø sortie 14 mm : 480 L/h
POMPES
MARINE
> 5 bars
Tension (Vcc)
> Débit : 21 L/min
Turbine de rechange :
Réf. 09-8435-9
Réf.
Tension (V)
F3B19R12
12
F3B19R24
24
POMPE DE VIDANGE MANUELLE EN LAITON
Pompe de vidange manuelle en laiton
> Électropompe volumétrique à engrenages destinée
au transfert d'huile
> Équipée d'un clapet de surpression
> 5 bars
Réf.
Capacité (cm3)
1126
50
1129
100
151
ÉLECTROPOMPES MULTI-USAGES ET TRANSFERT GASOIL
Électropompes de transfert multi-usages
Caractéristiques
> Électropompe multi-usages auto-amorçante
> Corps en bronze
> Utilisation : lavage de pont, pompage de cale (sans trop d’hydrocarbures)
Water Puppy
Utility Puppy
Modèle
Tension
(Vcc)
Débit
(l/ h)
Consom.
(A)
Sortie
Hauteur
Aspir.
(m)
Hauteur
Refoul.
(m)
Réf.
Turbine
JWP12
Water Puppy 2000
12
1920
15
1/2"
1,2
3
J63030003
F38B1912
JWP24
Water Puppy 2000
24
1920
10
1/2"
1,2
3
J63030003
F38B1924
JMNP12
Mini Puppy
12
330
5
3/8"
1,5
3
J14140003B
F2P1012
JMNP24
Mini Puppy
24
330
3
3/8"
1,5
3
J14140003B
F2P1024
JUP212
Utility Puppy 2000
12
1920
15
3/4"
1,2
3
J63030003
F38B1912
JUP224
Utility Puppy 2000
24
1920
10
3/4"
1,2
3
J63030003
F38B1912
Réf.
POMPES
MARINE
Mini Puppy
Équivalent Johnson
Électropompes à palettes pour gasoil
J70
Réf.
JVR050
JVR100
Tension (Vcc)
Débit à 3 mètres (L/min)
ø orifices
Dimensions (cm)
Poids (kg)
Réf. Kit entretien
J7012
12
35
3/4"
19 x 11 x 14
3
JSK3990101
J7024
24
35
3/4"
19 x 11 x 14
3
JSK3990101
JVR05024
24
50
1"
23 x 13 x 15
5
JSK4210000
JVR10024
24
105
1"1/4
27 x 14,5 x 18
9
JSK4220000
152
ÉLECTROPOMPES MULTI-USAGES / POMPES DE CIRCULATION
!
Électropompes de transfert
> Multi-usages : eau douce, eau de mer, eau de cale sans trop d’hydrocarbures
ATTENTION : ces pompes ne doivent
pas fonctionner à sec !
> Auto-amorçante jusqu’à 2 mètres
Réf.
F3B19
F4B19
F5B19
Débit (l/min)
Tension (Vcc)
Fusible (A)
Connection
Poids (kg)
Réf. Turbine
F2P1012
14
12
15
1/2"
1,6
091077B9
F2P1024
14
24
8
1/2"
1,6
091077B9
F3B1912
20
12
15
3/8"
2
091052S9
F3B1924
20
24
8
3/8"
2
091052S9
F38B1912
33
12
15
1/2"
3
09824P9
F38B1924
33
24
8
1/2"
3
09824P9
F4B1912
45
12
15
1/2"
3
09824P9
F4B1924
45
24
8
1/2"
3
09824P9
F4B1112
45
12
15
1/2"
3
09824P1
F4B1124
45
24
8
1/2"
3
09824P1
F5B1912
50
12
15
3/4"
8
091027B9
F5B1924
50
24
8
3/4"
8
091027B9
NB
La pompe F4B11 est réversible - Utilisation en eau claire uniquement !
Pompes de circulation
Pompes centrifuges silencieuses pour systèmes de chauffage et de climatisation
> Déconseillées pour l’eau de mer
> Température d’utilisation : -30°C à 100°C
Réf.
Tension (Vcc)
Débit (L/min)
Ø de sortie (mm)
CM10P712
12
15
16
CM10P724
24
15
16
CM30P712
12
26
20
CM30P724
24
26
20
CO90P512
12
100
38
CO90P524
24
100
38
153
POMPES
MARINE
F2P10
POMPES MULTI-USAGES
Série standard
> Pompes bronze - arbre inox
> Équipées en standard d'une turbine néoprène
> Double pallier
Réf.
Débit* (L/min)
Orifices BSP
Référence Turbine
Néoprène
Référence Turbine
Nitrile
Poids
(kg)
F35B8
16
3/8”
09808B
-
0,5
F4B8
30
3/8”
09810B
09810B9
0,8
F5B8
46
3/4”
091027B
091027B9
1,6
F7B8
107
1”
091028B
091028B9
1,9
F8B8
279
1”1/2
09819B
09819B9
5,9
* Débits indiqués pour une eau à 20°C et une vitesse de 2000 tr/min sous une pression de 0,3 bar
Série renforcée
POMPES
MARINE
> Double pallier
VF
Réf.
TSS
Débit* (L/min)
Orifices BSP
Référence Turbine Néoprène
Référence Turbine Nitrile
Poids (kg)
F5B3000
46
3/4”
091027B
091027B9
2,9
F7B3000
107
1”
091028B
091028B9
3,1
F8B3000VF
279
brides 1”1/2
09819B
09819B9
7,6
F8B3000TSS
279
brides 1”1/2
09819B
09819B9
7,6
F9B3000
388
2”
09802B
-
9,3
F9B3000VF
388
brides 2”
09802B
-
9,3
F9B3000TSS
388
brides 2”
09802B
-
9,3
VF = brides latérales - TSS = brides verticales
Kit contre-brides (2)
Réf.
ø orifices
CF8B
1”1/2
CF9B
2”
154
POMPES AVEC EMBRAYAGE ÉLECTROMAGNÉTIQUE
Série standard
> Pompes bronze - arbre inox
> Équipées en standard d'une turbine néoprène
Réf.
Débit (L/min)
Orifices
Référence Turbine
Néoprène
Référence Turbine
Nitrile
Poids
(kg)
F7B5001
107
1”
09-1028B
09-1028B9
5,8
F8B5001
279
1”1/2
09-819B
09-819B9
9,9
!
Embrayage à commander séparément
5000 VF
Réf.
5000 TSS
POMPES
MARINE
Série renforcée (2 roulements à billes renforcés)
F95 B
Débit (L/min)
Orifices
Référence Turbine Néoprène
Référence Turbine Nitrile
Poids (kg)
F7B5000
107
1”
091028B
091028B9
6,9
F8B5000VF
279
brides 1”1/2
09819B
09819B9
11,9
F8B5000TSS
279
brides 1”1/2
09819B
09819B9
11,9
F9B5600
388
brides 2”
09814B
-
13,2
F9B5600VF
388
brides 2”
09814B
-
13,2
F9B5600TSS
388
brides 2”
09814B
-
13,2
F95B5000
535
2”1/2
09820B
-
21
VF = brides latérales - TSS = brides verticales
Embrayages 12 ou 24 Volts
Contacteur à dépression
À commander séparément
> Protection des pompes
à turbines en absence
de circulation de fluide
Réf.
Tension (Vcc)
Nb de gorges
Ø (mm)
E12V2G
12
2 x 13 mm
178
E24V2G
24
2 x 13 mm
178
E12V1G
12
1 x 17 mm
178
E24V1G
24
1 x 17 mm
178
> Raccord 1/4"
Réf.
CAD
155
ÉLECTROPOMPES GASOIL
Auto-amorçantes 230/400 V - Type JEV
Filtre incorporé dans la pompe
Réf.
Débit
(m3/h)
Tension
(V)
Intensité
(A)
HMT max.
(m)
ø
orifices
Poids
(kg)
JEV2500
3,1
230 Mono
2,2
15
1”
7,4
JEV48
4,5
230 Mono
3,5
18
1”
13
JEV58
6
230 Mono
4,6
17
1”
15
JEV59
6
400 Tri
2,2
17
1”
14
+
Compteur Gas-Oil et équipements
aspiration/refoulement, pompe JEV
sur demande
Pièces pour pompes Johnson
3
4
6
2
1
5
8
POMPES
MARINE
7
Réf.
Kit
réparation
Turbine
Came
Vis came
Étanchéité
Joint Spi
Joints
Couvercle
Vis
Plaque
d'usure
1
2
3
4
4
5
6
7
F35B-8
09-45589
808B
01-42910
05-04-114
-
05-29-139
01-43240
01-43239
05-04-163
01-45087
F4B-8
09-45587
810B
01-42389
05-04-115
-
05-29-139
01-42391
01-42398
05-04-163
-
F5B-8
09-45585
1027B
01-42397
05-04-117
-
05-29-105
01-42401
01-42398
05-04-162
-
F7B-8
09-45592
1028B
01-42679
05-04-107
-
05-29-105
01-42445
01-42441
05-04-174
-
F8B-8
09-45575
819B
01-42680
05-04-108
09-20-505
-
01-42424
01-424221
05-04-178
01-42423
F7B-5001
09-45592
1028B
01-42679
05-04-107
09-20-105
-
42-42445
01-42441
05-04-174
-
F8B-5001
09-45575
819B
01-42680
05-04-108
09-20-505
-
01-42424
01-424221
05-04-178
01-42423
F7B-5000
09-45590
1028B
01-42679
05-04-107
09-20-115
-
01-42445
01-42441
05-04-117
01-42443
F8B-5000
09-45579
819B
01-42680
05-04-108
09-20-118
-
01-42424
01-424221
05-04-46
01-42423
F9B-5600
09-45582
814B
01-43137
05-04-108
90-20-118
-
01-42424
01-424221
05-04-46
01-42423
F95B-5000
09-46371
820B
01-46254
05-04-515
09-20-534
-
01-45354
01-35284
05-04-178
01-42423
8
F5B-3000
09-45583
1027B
01-42397
05-04-117
09-20-115
-
01-42401
01-42398
05-04-115
01-42399
F7B-3000
09-45590
1028B
01-42679
05-04-107
09-20-115
-
01-42445
01-42441
05-04-117
01-42443
F8B-3000
09-45579
919B
01-42680
05-04-108
09-20-118
-
01-42424
01-424221
05-04-46
01-42423
F9B-3000
09-45581
802B
01-43137
05-04-108
09-20-118
-
01-42424
01-424221
05-04-46
01-42423
820B
01-46254
05-04-515
09-20-534
-
01-45354
01-35284
05-04-178
01-42423
1077B-9
-
-
-
05-19-4
05-06-030
21-4945
05-04-84
21-4944
F95B-3000 09-446371
F2P10-19
09-45594
F3B-19
09-45595
10525-9
01-45548
05-04162
-
05-29135
01-43142
01-43141
05-04163
21-4946
F5B-19
09-45584
1027B-9
01-42397
0504117
09-20-115
-
01-42401
01-43252
05-04-115
01-42399
T50AL-1
-
35207
-
-
09-20-509
-
05-06-512
01-24242
05-04-580
-
156
…POMPES MARINE > ÉLECTROPOMPES
POMPES AVEC EMBRAYAGE ÉLECTROMAGNÉTIQUE
Pompes avec embrayage
> Corps en bronze - arbre inox
> Équipées en standard d'une turbine en néoprène
> Embrayage à commander séparément
J5080
Les débits sont
donnés à 1500 tr/min
Réf.
J50270
Débit (L/mn)
Réf. Turbine
Équivalent Johnson
J5080
80
J179370001B
F7B5001
J50200
200
J179350001B
F8B5001
J50270
270
J179360001B
F9B5600
POMPES
MARINE
NB
J50200
Embrayages à rajouter aux pompes ci-dessus
Réf.
À commander séparément
Tension (Vcc)
Nb de gorges
Ø (mm)
E12V2G
12
2 x 13 mm
178
E24V2G
24
2 x 13 mm
178
E12V1G
12
1 x 17 mm
178
E24V1G
24
1 x 17 mm
178
Pompes arbre nu
> Pompes auto-amorçantes
(équipées en standard d’une turbine néoprène)
> Turbine souple
Série standard
Réf.
Caractéristiques
Débit
(L/min)
Orifices
Réf. Turbine
Néoprène
Réf. Turbine
Nitrile
Réf.
Kit de réparation
Équivalent
Johnson
J040
Série standard
40
3/4”
J12100001B
J12100003B
JSK3840101
F5B8
1,5
J080
Série standard
80
1”
J179370001B
J179370003B
JSK4060001
F7B8
2,1
J200
Série standard
200
1”1/2
J179350001B
J179350003B
JSK4070011
F8B8
5
J270
Série standard
270
2”
J179360001B
J67600003B
JSK4080011
F9B3000
9
Poids
(kg)
157
…POMPES MARINE > ROTORS & TURBINES…
TURBINES POUR POMPES
i
Réf.
Diamètre : 45,2 mm
Diamètre : 45,2 mm
Profondeur : 12,8 mm
Désignation
Réf.
091052S9
Nitrile
Désignation
Nitrile
Diamètre : 40 mm
Diamètre : 40 mm
Profondeur : 19 mm
Profondeur : 19 mm
POMPES
MARINE
09843S9
Turbines représentées en taille réelle
Réf.
Désignation
Réf.
Désignation
09806B
Néoprène
09808B
Néoprène
J45280001
Néoprène
J224050001
Néoprène
Diamètre : 50,8 mm
Diamètre : 35,2 mm
Profondeur : 22 mm
Réf.
Désignation
09824P
Néoprène
09824P9
Nitrile
J63030003
Nitrile
158
Réf.
091077B9
Désignation
Nitrile
i
Réf.
Diamètre : 50,8 mm
Diamètre : 50,8 mm
Profondeur : 22 mm
Profondeur : 22 mm
Diamètre intérieur : 12 mm
Diamètre intérieur : 12,7 mm
Désignation
Réf.
Désignation
Néoprène
091026B
Néoprène
09810B9
Nitrile
091026B9
Nitrile
J6530001
Néoprène
J6730001
Néoprène
J6730003
Nitrile
POMPES
MARINE
09810B
Réf.
Diamètre : 57,1 mm
Diamètre : 57,1 mm
Désignation
Réf.
Désignation
09801B
Néoprène
091027B
Néoprène
J45680001
Néoprène
091027B9
Nitrile
J12100001
Néoprène
J12100003
Nitrile
EXTRACTEURS DE TURBINE
Réf.
Désignation
JEX040
Pour des turbines jusqu’à ø 40 mm
JEX200
Pour des turbines de ø 65 mm à 118 mm
159
i
Diamètre : 57,1 mm
Réf.
Désignation
09812B
Néoprène
J135540001
Néoprène
Diamètre : 65 mm
POMPES
MARINE
Réf.
Désignation
091028B
Néoprène
091028B9
Nitrile
J179370001
Néoprène
J179370003
Nitrile
Diamètre : 65 mm
Profondeur : 80 mm
Réf.
09821BT1
160
Désignation
Néoprène
i
Diamètre : 95 mm
Profondeur : 63 mm
Réf.
Désignation
Néoprène
09819B9
Nitrile
J8360001
Néoprène
J8360003
Nitrile
POMPES
MARINE
09819B
Diamètre : 95 mm
Profondeur : 63 mm
Réf.
Désignation
091029B
Néoprène
J8360001
Néoprène
Grand modèle à Tiller
Petit modèle à Tiller
161
i
Diamètre : 95 mm
Réf.
Désignation
Néoprène
J67600001
Néoprène
POMPES
MARINE
09802B
Diamètre : 95 mm
Réf.
Désignation
09814B
Néoprène
J17936001
Néoprène
162
…POMPES MARINE > ROTORS & TURBINES
i
Diamètre : 95 mm
Profondeur : 130 mm
Réf.
Désignation
09820B
POMPES
MARINE
Néoprène
Diamètre : 95 mm
Profondeur : 180 mm
Réf.
09842B
Désignation
Néoprène
EXTRACTEURS DE TURBINE
Réf.
Désignation
JEX040
Pour des turbines jusqu’à ø 40 mm
JEX200
Pour des turbines de ø 65 mm à 118 mm
163
…POMPES MARINE > POMPES MANUELLES…
POMPES MANUELLES
Pompes manuelles
> Débit 72 l/min (à 1 m) pour 80 courses/min
> Hauteur d’aspiration maxi : 4 m
> Corps de pompe en polyester résistant
> Diamètre orifice : 38 mm
Réf.
Type VIKING
> Pompe manuelle plastique
Désignation
50005
Fixation sous le pont ou derrière la cloison
50007
Fixation sur le pont ou sur la cloison
> Fixation sur plancher ou cloison
> Hauteur maxi d'aspiration : 2,1 m
50005
> Hauteur maxi de refoulement : 1,2 m
> Dimensions L x l x H : 210 x 160 x 149 mm
50007
> Débit avec connexions 1"1/2 : 45 l/min
> Débit avec connexions 1" : 35 l/min
Réf.
VKMANU
POMPES
MARINE
POMPES MANUELLES
Type AMAZON THRUDECK
Type AMAZON UNIVERSAL
Débit 50 ou 70 L/min
suivant orifices de sortie
Débit 100 L/min
> Pompe universelle. Convient
également pour eaux noires
et matières solides
> Pompe livrée avec kit passepont
> Montage : sur pont,
passe-cloison ou passe-pont
> Montage : à encastrer
> Dimensions : 25 x 11 x 12 cm
> Sortie : 25 ou 38 mm
Réf.
> Sortie : 38 mm
Désignation
J292500000
Pompe 25 mm et
levier amovible
J292500010
J292561000
Réf.
Désignation
J292700000
Pompe 38 mm et
levier amovible
Pompe et levier
amovibles
J292790000
Kit passe-pont
Kit entretien
J292661000
Coude d’adaptation
supplémentaire
J292761000
Kit entretien
Type AMAZON BULKHEAD
Débit 45 L/min
> La plus petite de la gamme, conçue
pour des bateaux de petite taille
> Débit élevé, variation illimitée
des orifices
> Accès simplifié à la chambre
et aux vannes de la pompe
Réf.
Désignation
J292400000
Pompe et levier amovibles
J292461000
Kit entretien
> Sortie : 25 mm
164
…POMPES MARINE > POMPES MANUELLES
POMPES MANUELLES
i
Type YAKO à membrane
Spéciales eaux noires
Pompe volumétrique manuelle à membrane autoamorçante pour liquides chargés, eaux usées,
carburants…
> Sans entretien, ne se colmate pas
> Corps pompe en PVC, poids : 2,6 kg
> Débit : 40 l/min
> Hauteur d’aspiration : 2 m
> Refoulement : 4 m
YAKOVV
Réf.
Utilisation Hydrocarbures / Huiles :
série HT
Utilisation Eau / Hydrocarbures :
série EP
> Corps et couvercle en fonte
> Mécanisme intérieur en laiton
> Joint de raccord nitrile
Réf.
Débit
(l/ h)
Asp./Ref.
(mm)
Refoul.
Maxi (m)
Poids
(kg)
Réf.
Débit
(l/h)
Asp./Ref.
(mm)
Refoul.
Maxi (m)
Poids
(kg)
EP0
900
15/21
30
4,3
HT0
900
15/21
30
4,2
EP1
1300
20/27
22
6,8
HT1
1300
20/27
22
6,6
EP2
2000
26/34
15
8
HT220
2000
20/27
15
7,8
EP3
2700
33/42
11
11
HT333
2700
33/42
11
10,8
EP5
5000
40/49
6
19
Pompes manuelles ATEX
> Utilisation : gasoil, huile, essence, alcool, acétone,
white spirit, trichloréthylène, toluène
> Corps, couvercle et levier en fonte
> Mécanisme intérieur en laiton
> Étanchéité par tresse PTFE
> Marquage pompe : CE
et II 2 GD IIC T4
Réf.
Débit (m3/h)
Asp. Ref.
Poids (kg)
Réf. Pompe équipée avec vanne 1/4 de
tour et bec verseur
Réf. Pompe équipée
d’un pistolet manuel
AT1
1,3
3/4"
6,5
FAT1SO
FAT1SO2
AT2
2
1"
8,5
FAT2SO
FAT2SO2
165
POMPES
MARINE
> Étanchéité par tresse
…POMPES MARINE > POMPES DE CALE…
POMPES DE CALE
Série non automatique
> Système de démontage rapide inclus pour un nettoyage facile de la turbine
> Les débits sont donnés à une hauteur de refoulement de 1 mètre
Débit
(l/min)
Tension
(Vcc)
Fusible
(A)
Sortie
L45012
33
12
5
19
L55012
44
12
5
19
L65012
50
12
5
19
L65024
50
24
3
19
L75012
60
12
5
28
L75024
60
24
3
28
Réf.
Contacteur de niveau Réf. AS888
Autres modèles page 168
POMPES
MARINE
NB
(mm)
Série non automatique gros débit
> Les débits sont donnés à une hauteur de refoulement de 1 mètre
Débit
(l/min)
Tension
(Vcc)
Fusible
(A)
Sortie
L160012
98
12
10
28
L160024
98
24
6
28
L220012
120
12
12
28/32
L220024
120
24
6
28/32
L400012
164
12
25
38/50
L400024
164
24
15
38/50
Réf.
i
NB
166
(mm)
La pompe L4000 est équipée d’un clapet anti-retour
Contacteur de niveau Réf. AS888
Autres modèles page 168
POMPES DE CALE
Série automatique COMBO
>A
vec déclencheur électronique incorporé
Débit
(l/min)
Tension
(Vcc)
Fusible
(A)
Sortie
L450UC12
33
12
5
19
L550UC12
44
12
5
19
L650UC12
50
12
5
19
L650UC24
50
24
3
19
L750UC12
60
12
5
28
L750UC24
60
24
3
28
Réf.
Ces pompes ne doivent, en aucun cas,
fonctionner à vide
POMPES
MARINE
!
(mm)
Série automatique ULTIMA
>A
vec déclencheur électronique incorporé
> T ension : 12 Vcc
> F usible de protection : 5 A
> S ortie 19 mm pour les modèles 600 - 800 - 1000
> S ortie 28 ou 32 mm pour le modèle 1250
Réf.
Débit (l/min)
U60012
38
U80012
51
U100012
64
U125012
79
!
Ces pompes ne doivent, en aucun cas,
fonctionner à vide
Pompe à viviers
Débit
(l/min)
Tension
(Vcc)
Fusible
(A)
Sortie
PVL500
1900
12
5
19
PVL700
2835
12
5
19
Réf.
(mm)
167
ACCESSOIRES POMPES JONHSON
Tableaux de commande
> Panneau 3 positions : M / OFF / AUTO
> Témoin lumineux
> Fusible incorporé
> Dimensions : 73 x 60 mm
Réf.
Tension (Vcc)
TCPJ12
12
TCPJ24
24
Contacteur de niveau
> Contacteur à bille
électronique ULTIMA
> Intensité max. : 15 A
Réf.
AS888
> La mise en route se fait
lorsque la hauteur d’eau
arrive à 50 mm. L’arrêt se
fait à 20 mm.
POMPES
MARINE
> Bloc scellé étanche
> Intensité max.
(12/24 Vcc) : 20 A
Réf.
CNULTIMA
Alarmes de cale (détecteur + tableau de commande)
> Livrée avec un émetteur et un tableau de commande 3 voies :
TEST / ON / OFF
> Alarme : 100 dB
> Temporisation de 8 sec. pour éviter les mises en route intempestives
> 20 ampères maximum
Réf.
Tension (Vcc)
ACJ12
12
ACJ24
24
168
ACCESSOIRES POMPES RULE
Contacteurs de niveau
Déclencheurs sans mercure
Réf.
Intensité (A)
RULE35A
14
RULE37A
20
RULE40A
20
A
Tableaux de commande "RULE"
3 positions : automatique / off / manuelle
> Intensité : 20 A
A
Tension (Vcc)
TCPRULE41
12
Désignation
> Avec voyant et porte fusible
B
A
TCPRULE42
24 / 32
POMPES
MARINE
Réf.
> Avec voyant et porte fusible
B
TCPRULE43
12
> En plastique avec voyant et porte fusible
B
TCPRULE44
24 / 32
> En plastique avec voyant et porte fusible
C
TCPRULE45
12 / 24 / 32
C
Détecteurs de présence d’eau avec alarme
> Par l’intermédiaire de 2 capteurs en inox, l’interrupteur
(Réf. DPE) détecte la présence d’eau et commande
automatiquement la mise en marche de la pompe
> Le raccordement au tableau de contrôle (Réf. TCDPE) permet
de disposer d’une fonction alarme sonore et visuelle
> Alimentation 10/30 volts - 30 Ampères max.
Réf.
Désignation
A
DPE
Interrupteur avec 2 capteurs en inox
B
TCDPE
B
A
Tableau de contrôle
169
…POMPES MARINE > POMPES DE CALE
POMPES DE CALE
Série non-automatique
Peuvent être actionnées par déclencheur, voir page 169
> Corps plastique, axe inox et turbine nylon
POMPES
MARINE
Réf.
Débit
(l/min)
Tens.
(Vcc)
Intens.
(A)
Sortie
(mm)
ø
base
(mm)
Haut.
(mm)
A
RULE360
23
12
2,1
19
61
89
A
RULE50012
23
12
1,9
19
61
89
A
RULE50024
32
24
0,9
19
61
89
B
RULE80012
51
12
2,8
19
61
89
C
RULE80024
51
24
1,8
19
61
89
C
RULE110012
70
12
3,3
29
61
108
D
RULE110024
70
24
1,3
29
61
108
D
RULE150012
95
12
5
29
108
153
E
RULE150024
95
24
3,5
29
108
153
E
RULE200012
126
12
8,4
29
110
150
F
RULE200024
126
24
4
29
110
150
F
RULE370012
233
12
15,5
38
120
235
G
RULE370024
233
24
6,9
38
120
235
G
RULE400024
252
24
6,9
50
120
190
A
B
C
D
E
F
G
Série automatique
Série "RULE-MATE"
Avec déclencheur incorporé.
La mise en route se fait toutes les 2,5
minutes, pendant environ 1 seconde.
En présence d’eau, elle continue de
tourner jusqu’à assèchement de la cale.
La série des pompes
de cale automatisées
RULE-MATE se compose
d’une pompe et d’un
interrupteur à flotteur
de type "sans mercure".
> Corps plastique, axe inox et turbine nylon
Réf.
Débit
(l/ h)
Tension
(Vcc)
Intensité
(A)
Sortie
(mm)
RULE50012A
1900
12
2,1
19
RULE50024A
1900
24
1,9
19
Pompes à viviers
Pompes très robustes pour alimentation de viviers,
transfert, évacuation de douches…
Attention : ces pompes sont à placer en
dessous de la ligne de flottaison pour
assurer l’auto-amorçage
> Débit : 14 000 l/h
> Connexions : ø 38 mm
> Dimensions L x H : 215 x 133 mm
170
> Il n’y a pas de cycle Marche/Arrêt et, par conséquent, aucune
consommation jusqu’à la mise en marche de la pompe.
Réf.
Débit
(l/ h)
Tension
(Vcc)
Intensité
(A)
Sortie
(mm)
RM75012
2839
12
2,8
19
RM75024
2839
24
1,4
19
RM110012
4164
12
3,3
29
RM110024
4164
24
1,3
29
Réf.
Tension (Vcc)
RULE17A
12
RULE18A
24
…POMPES MARINE > GROUPES D'EAU - HYDROPHORES…
POMPES DE LAVAGE
Type AQUA JET WASH (kit complet)
Kit pompe de lavage auto-amorçante pour eau douce et eau de mer
> Très silencieuse, fonctionnement à sec sans danger
> Ensemble livré avec le pistolet d’arrosage, raccords filtre, une
vanne avec passe-cloison, un tuyau spiralé de 7,5 mètres et
un tableau de commande lumineux
Réf.
Tension
(Vcc)
Débit
(L/ min)
Pression
(bar)
Fusible
(A)
KPLJ12
12
20
5
20
KPLJ24
24
20
5
10
Type AQUA JET WASH (kit complet)
Réf.
Tension
(Vcc)
Débit
(L/ min)
Pression
(bar)
Fusible
(A)
WD2912
12
11
2,8
10
WD2924
24
11
2,8
5
WD3512
12
13
5
15
WD3524
24
13
5
8
Filtre transparent
Réf.
FJP19
Désignation
19 mm
POMPES
MARINE
Pompe de lavage livrée avec pistolet, filtre et raccords 13 mm
Filtre
> Couvercle transparent
> Livré avec kit raccords 13 et 19mm
Réf.
Désignation
FPL40
Filtre en ligne
FPP40
Montage sur pompe
FPL40
FPP40
171
GROUPES D’EAU
Groupes d’eau
1
Réservoir
2
Filtre
3
Groupe d’eau
4
Batterie
5
Fusible
6
Coupe-batterie
7
Vase d’expansion
8
Chauffe eau
9
Interrupteur
10
Vanne
11
Clapet AR
Type AQUA JET
> Pompe très silencieuse
POMPES
MARINE
> Fonctionnement à sec sans dommage
> Protection thermique du moteur
> Orifices entrée/sortie : 13/19 mm
Réf.
Tension
(Vcc)
Débit
(L/ min)
Pression
(bar)
Fusible
(A)
Réf.
Pressostat
WPS2912
12
11
2,8
10
094702801
WPS2924
24
11
2,8
5
094702801
WPS4012
12
15
2,8
10
094678101
WPS4024
24
15
2,8
5
094678101
WPS5212
12
20
2,8
15
094678101
WPS5224
24
20
2,8
8
094678101
* WPS29 et WPS40 auto-amorçantes jusqu’à 2 mètres
* WPS35 et WPS52 auto-amorçantes jusqu’à 2,5 mètres
Filtre
> Couvercle transparent
> Livré avec kit raccords 13 et 19mm
Réf.
Désignation
FPL40
Filtre en ligne
FPP40
Montage sur pompe
FPL40
172
FPP40
GROUPES D’EAU
Aqua Jet UNO et DUO
> Ensemble monté sur platine support et équipé du groupe
d’eau Aqua Jet, d'un filtre et d'un vase d’expansion
Réf.
> Auto-amorçant jusqu’à 2 mètres (UNO) et 2,5 mètres (DUO)
> Pression : 2,8 bars
> Connections : 19 mm
Débit (L/ min)
Fusible (A)
UNO3512
12
13
10
UNO3524
24
13
5
UNO5212
12
20
10
UNO5224
24
20
5
DUO10412
12
40
25
DUO10424
24
40
15
DUO
POMPES
MARINE
UNO
Tension (Vcc)
Aqua Jet FLOW Master
> Groupe d’eau avec débit variable contrôlé électroniquement,
ce qui évite le montage d’un vase d’expansion
> Pression 3,5 bars, connections : 13/19 mm
Tension (Vcc)
Débit (L/ min)
Fusible (A)
WPS5012
12
19
15
WPS5024
24
19
8
Réf.
173
GROUPES D’EAU
Pompes de lavage PAR-MAX
Pompes auto-amorçantes
Réf.
Tension
(Vcc)
Débit
(L/ min)
Pression
(bar)
Fusible
(A)
Désignation
J32712
12
18,9
3,5
15
PAR-Max 5
J32724
24
18,9
3,5
7
PAR-Max 5
J5270012
12
26,5
5,5
28
PAR-Max 7
J5270024
24
26,5
5,5
14
PAR-Max 7
> Pour eau douce ou eau de mer
> Kit comprenant la pompe, les raccords,
le pistolet et le filtre
NB
Les modèles PAR MAX 7 sont livrés
avec tableau de commande
POMPES
MARINE
J327
J527
Crépines de cale avec clapet
Réf.
ø de l’embout (mm
J292900020
19
J292901000
25
J292901010
38
Clapets anti-retour
Favorisent l'amorçage et empêchent le reflux d'eau
dans la cale
Réf.
ø de l’embout (mm
J292951011
19
J292951000
25
J292951010
38
Vannes en Y
Pour transfert des eaux noires/grises
> 2 raccords orientables : 38 mm
> 2 raccords droits : 25 et 38 mm
> Possibilité de verrouiller par cadenas
Réf.
174
JVY
GROUPES D’EAU
Type PAR-MAX
> Conçu pour plusieurs robinets, auto-amorçant, diaphragme à pistons
> Protection thermique contre la surcharge avec pressostat pour opération automatique
JPM112
Modèle
Réf.
PAR-MAX 1
JPM292
JPM312
JPM294
JPM324
Tension
(Vcc)
Fusible
(A)
Débit
(L/min)
Pression
(bar)
Nbre
de robinets
Réf.
Kit diaphragme
JPM112
12
4
4,3
2,4
2
-
PAR-MAX 2,9
JPM292
12
10
11
1,7
3 et +
J189111030
PAR-MAX 2,9
JPM294
24
6
11
1,7
3 et +
J189111030
PAR-MAX 3,5
JPM312
12
15
13,2
2,8
3 et +
J189111030
PAR-MAX 3,5
JPM324
24
10
13,2
2,8
3 et +
J189111030
PAR-MAX 7
JPM712
12
30
26
2,7
multiple
J187535006
PARMAX+
JPM+12
12
35
23
4.8
3 et +
J187538000
PARMAX+
JPM+24
24
20
23
4.8
3 et +
J187538000
Type V-FLO 5.0
> Conçu pour plusieurs robinets, auto-amorçant,
diaphragme à pistons
> Protection thermique contre la surcharge avec pressostat
pour opération automatique
> Livré avec raccords pour tuyau 13 mm et raccords 1/2"
Modèle
Réf.
Tension
(Vcc)
Fusible
(A)
Débit
(L/min)
Pression
(bar)
Nbre
de robinets
Réf.
Kit diaphragme
V-FLO 5.0
VFLO1241
12
20
19
4.1
Multiple
J189123040
V-FLO 5.0
VFLO2441
24
15
19
4.1
Multiple
J189123040
V-FLO 5.0
VFLO1224
12
20
19
2.4
Multiple
J189123040
V-FLO 5.0
VFLO2424
24
15
19
2.4
Multiple
J189123040
175
POMPES
MARINE
> Livré avec raccords pour tuyau 13 mm et raccords 1/2"
HYDROPHORES
Série JEJ
Pompe
Moteur
> Corps de pompe en inox 316
> 2800 tr/min
> Hydrojecteur : NORYL (Système
Venturi)
> IP 54
> Turbine : NORYL chargée de fibres de
verre
Ce groupe d’eau sous pression présente un excellent amorçage jusqu’à
7 mètres, il est monté sur un réservoir
à vessie de 24 litres ou 60 litres et
équipé de manomètre et pressostat
acier ou inox
> Isolation : classe F
> Arbre en acier inox 316
> Garniture mécanique : céramique/
graphite dur
Réf.
Puiss. Volt
Diam.
(kW) / Amp. (mm)
Caract. HMT (m³/h)
38 m 33 m 31 m 18 m
8m
Poids Désignation
(kg)
0,6
24
/ 26
26 x 34
1"
0,5
1
1,5
2
2,5
17
JEJC224I
0,6
24
/ 26
26 x 34
1"
0,5
1
1,5
2
2,5
17
JEJC260A
0,6
24
/ 26
26 x 34
1"
0,5
1
1,5
2
2,5
23
0,6
24
/ 26
26 x 34
1"
0,5
1
1,5
2
2,5
23
JEJC224A
JEJC260I
Réf.
POMPES
MARINE
Orifice
Puiss.
(kW)
Volt
/ Amp.
Diam.
(mm)
Orifice
230
/ 6,2
26 x 34
1"
JEJ1224A 0,75
> Groupe à courant continu 24 V
> Cuve acier 24 L
> Cuve inox 24 L
> Cuve acier 60 L
> Cuve inox 60 L
Caract. HMT (m³/h)
Poids Désignation
45 m 37 m 32 m 28 m 25 m 20 m (kg)
> Cuve acier de 24 L
0,5
1
1,5
2
2,5
3
10
> Groupe hydrophore à courant
alternatif 220 V
> 1 phase
230
/ 6,2
JEJ1260A 0,75
26 x 34
1"
0,5
1
1,5
2
2,5
3
14
> Groupe hydrophore à courant
alternatif 220/380 V
> 1 phase
JEJ1360A 0,75
230-400
26 x 34
/ 2,8-1,6
1"
0,5
1
1,5
2
2,5
3
14
> Groupe à courant alternatif
220/380 V
> 3 phases
Contenance
Dimensions (en mm)
A
B
C
D
24 L
580
460
220
290
60 L
800
700
270
410
Rechanges
Réf.
JEJCUVE24A
JEJCUVE60A
JEJCUVE24I
JEJCUVE60I
176
Désignation
Cuve acier 24 litres avec vessie
Cuve acier 60 litres avec vessie
Cuve INOX 24 litres
Cuve INOX 60 litres
Réf.
JEJC26139
JEJC22053
JEJC27970
JEJC28715
Désignation
Vessie 24 litres
Vessie 60 litres
Pressostat 24 Vcc
Charbon 24 Vcc
HYDROPHORES
Série GH
Groupes hydrophores gros débit
avec réservoir de 24 litres
> Corps et turbine bronze
> Arbre inox et garniture mécanique
> T ensions : 24V - 230 V Mono – 380 V Tri
Tensions (V)
Débit (L/min)
Pression (bar)
Puissance (kW)
Dimensions L x B x H (mm)
Poids (kg)
GH7020
24
70
3.7
0.55
590 x 260 x 605
23
GH70220
220
70
3.7
0.55
590 x 260 x 605
23
GH70380
380
70
3.7
0.55
590 x 260 x 605
23
GH9824
24
98
4.5
1.1
610 x 260 x 605
24
GH98220
220
98
4.5
1.1
610 x 260 x 605
24
GH98380
380
98
4.5
1.1
610 x 260 x 605
24
GH150220
220
150
5
1.1
610 x 260 x 630
24
GH150380
380
150
5
1.1
610 x 260 x 630
24
GH170220
220
170
6
2.2
610 x 260 x 630
25
GH170380
380
170
6
2.2
610 x 260 x 630
25
POMPES
MARINE
Réf.
Série AM QCDE à régulateur de pression électronique
Nouvelle gamme de groupes hydrophores sans réservoir
Ce système a été conçu pour réduire les encombrements et
optimiser le rendement du moteur en courant continu (12 A
et 24 V), en permettant le fonctionnement correct sans
l’utilisation du réservoir d’accumulation. La vitesse de rotation
du moteur (de 500 à 2950 tr/min) s’adapte à la demande
de l’utilisateur en fonction de l’ouverture des robinets. Le
démarrage et l’arrêt se font sans coup de bélier. La pression
de l’installation est contrôlée graduellement par le transducteur de pression et la gestion du contrôle est effectuée par
microprocesseur.
Le contrôle comprend divers systèmes de sécurité :
> Auto-diagnostique du control
> Contrôle et alarme tensions d’alimentation
> Alarme fonctionnement à sec
> Limiteur thermique
> Alarme transducteur
Réf.
Débit (L/
min)
Pression
(bar)
Tension (Vcc)
Puissance
(kW)
Intensité (A)
Poids (kg)
Dimensions
L x B x H (mm)
AM990Q24
50
3.5
24
0,37
6 à 18
10
390 x 220 x 180
AM990BR24
70
3.7
24
0,45
6 à 19
14
390 x 220 x 180
AM994B24
88
4
24
0,75
10 à 29
18
420 x 230 x 200
177
…POMPES MARINE > GROUPES D'EAU - HYDROPHORES
HYDROPHORES
Série AMD
Groupes d'eau de grande capacité (jusqu'à 660 L/min)
à pression constante, asservis à un régime variable.
Pour tous vos projet, interrogez notre bureau d'études :
[email protected]
POMPES
MARINE
En fonction de la diminution de la pression dans l'installation,
les pressostats déterminent le démarrage en cascade des
pompes. Après chaque arrêt automatique, le démarrage
des pompes est alterné !
Réf.
Tensions (V)
Puissance (kW)
Débit (L/min)
Pression max. (bar)
AM990BD
24 / 220 mono - 230 / 400 tri
2 x 0,37
120
3,5
AM994BD
24 / 220 mono - 230 / 400 tri
2 x 0,75
166
4
AM995BD
24 / 220 mono - 230 / 400 tri
2 x 1,1
198
4,7
178
…POMPES MARINE > POMPES
SÉRIE KGE ET KGEL
Série KGE et KGEL (anciennement STORK)
La gamme KGE est la série la plus répandue dans les secteurs de la pêche professionnelle.
> Pompe centrifuge auto-amorçante jusqu'à 7 M maximum
> Débit jusqu'à 80 m³ et des hauteurs de refoulement jusqu'à 60 M suivant les modèles
> Corps et roue en fonte sur la version standard. Possibilité de roue en bronze en option
KGE
Réf.
+
Ces pompes sont disponibles en rotation droite et gauche
NB
Consultez-nous !
POMPES JOHNSON (ANCIENNEMENT STORK)
Série FRE
La gamme FreFlow se compose de 20 modèles avec des raccordements allant de 11/4"
à 150 mm, avec un débit maximum de 300³/h et hauteur manométrique maximum de
70 m. La capacité d'auto-amorçage est au maximum de 7 m. La pression d'épreuve est de
9 bars et la viscosité du produit peut atteindre 150 cps. Sur le plus imposant modèle, une
granulométrie de 33 mm peut être admise.
Réf.
Désignation
FRE
Pompe à palier
FRES
Pompe avec moteur à brides suivant normes IEC
FREF
Pompe à bout d'arbre rallongé avec moteur
électrique flasqué
FREM
Pompe avec moteur thermique
+
POMPES
MARINE
> Corps et roue en fonte standard. Autres matériaux sur demande
NB
Consultez-nous !
Ces pompes sont disponibles en rotation droite et gauche
179
…POMPES MARINE > PLOMBERIE…
PASSE-COQUE / PASSE-CLOISON
Passe-coque
laiton
Passe-coque
laiton annelé
Réf.
Taille
Long. Filetage
(mm)
Réf.
Taille
ø de l’embout
(mm)
Réf.
Taille
Long. Filetage
(mm)
112138
3/8”
52
112338
3/8”
15
112038
3/8”
65
112112
1/2”
60
112312
1/2”
18
112012
1/2”
75
112134
3/4”
60
112334
3/4”
24
112034
3/4”
75
11211
1”
80
11231
1”
30
11201
1”
75
1121114
1”1/4
80
1123114
1”1/4
40
1120114
1”1/4
85
1121112
1”1/2
90
1123112
1”1/2
65
1120112
1”1/2
85
2”
100
11232
2”
56
11202
2”
95
2”1/2
120
1123212
2”1/2
71
11213
3”
150
11214
4”
200
11212
1121212
Passe-coque en Marelon
Réf.
Passe-coque plastique
POMPES
MARINE
Passe-coque
laiton avec
crépine fraisée
Réf.
Taille
ø de l’embout
(mm)
PCP12
1/2”
15
PCP34
3/4”
18
PCP1
1”
25
1”1/2
40
PCP112
Longueur filet (mm)
Taille
906010
50
1/2"
906012
57
3/4"
906014
60
1"
906016
76
1"1/4
906018
76
1"1/2
906020
76
2''
Passe-coque
bronze
Passe-coque
bronze avec
long filetage
Réf.
Taille
Long. Filetage
(mm)
126012
1/2”
65
126034
3/4”
70
12601
1”
80
1260114
1”1/4
85
12701
1260112
1”1/2
90
2”
Taille
Long.
Filetage
(mm)
1”
1270114
100
1270112
2”1/2
120
12702
12603
3”
150
1270212
12604
4”
200
12703
12602
1260212
180
Réf.
Passe-cloison
bronze
Réf.
Taille
Long.
maxi.
(mm)
200
PCB12
1/2”
100
1”1/4
200
PCB34
3/4”
150
1”1/2
200
PCB1
1”
150
2”
200
PCB114
1”1/4
200
2”1/2
230
PCB112
1”1/2
200
3”
230
CRÉPINES
Crépine de cale
Crépine cylindrique
> Filtre inox
Crépine de cale
avec clapet A/R
Réf.
> Panier inox
120020
20
120025
25
Réf.
Taille
153312
1/2"
153334
3/4"
15331
1"
1533114
1"1/4
1533112
1"1/2
15332
Crépine carrée forée 3”
Réf.
11193
Longueur
L (mm)
Largeur
l (mm)
224
168
2"
Crépine carrée
fraisée 3” et 4”
Réf.
Dimensions
(mm)
11183
168 x 168
11184
200 x 200
Crépine ronde forée
Crépine fraisée
Perçage 100 %
Spécialement étudiées pour
être montées avec les passecoques bronze Réf. 1260
Réf.
Ø int.
(mm)
Ø ext.
(mm)
CRB85
85
115
CRB115
115
155
CRB180
180
230
CRB240
240
290
POMPES
MARINE
ø de l’embout
(mm)
Réf.
Taille
Longueur
L (mm)
Largeur
l (mm)
126112
1/2”
87
50
126134
3/4”
105
57
12611
1”
123
68
1261114
1”1/4
137
80
1261112
1”1/2
158
92
2”
189
108
2”1/2
221
128
3”
235
142
12612
1261212
12613
181
CRÉPINES ET ACCESSOIRES INOX
Crépines fraisées et passes-coques inox 316
Réf. Passe-coque
Réf. Passe-coque
crépine fraisée
Taille
VETHRU12S
VEWCAP12S
1/2”
VETHRU34S
VEWCAP34S
3/4”
VETHRU1S
VEWCAP1S
1”
VETHRU114S
VEWCAP114S
1”1/4
VETHRU112S
VEWCAP112S
1”1/2
VETHRU2S
VEWCAP2S
2”
Accessoires Inox
Tailles de 3/8” à 2”
POMPES
MARINE
xxx : diamètre à rajouter à la référence
Coude F/F
Réf.
Coude M/F
90I xxx
Union double F/F
Réf.
182
270I xxx
Réf.
Té F/F
92I xxx
Réf.
Union double M/M
Réf.
280I xxx
Réduction
130I xxx
Réf.
241I xxx
Embout annelé mâle
Réf.
1004I xxx
ACCESSOIRES LAITON
Coude 90°
femelle/femelle
Coude 90°
mâle/femelle
Té
femelle/femelle
Embout
mâle annelé
Taille de 1/8” à 4”
Taille de 1/8” x 4”
Taille de 1/8” x 6 mm
à 4” x 100 mm
Réf.
0090 xxx
Réf.
0092 xxx
Réf.
0130 xxx
Réf.
1004 xxx
POMPES
MARINE
Réduction
mâle/femelle
Réduction
mâle/mâle
Union double
femelle/femelle
Union double
mâle/mâle
Taille de 1/2”-3/8”
à 2”1/2-2”
Taille de 3/8”-1/4”
à 1”-3/4”
Taille de 1/8” à 2”1/2
Réf.
0241 xxx
Réf.
Réf.
0270 xxx
Bouchon
mâle
Bouchon
femelle
Taille de 1/4'' à 2''
Réf.
Réf.
0280 xxx
0245 xxx
0290 xxx
Réf.
0300 xxx
183
EVENTS - TAPES - NABLES
Event fileté en laiton chromé
Event annelé en laiton chromé
Réf.
Taille
Réf.
119312
1/2”
119020
ø 20 mm
119334
3/4”
119016
ø 16 mm
11931
1”
1193114
1”1/4
1193112
1”1/2
11932
2”
Event coudé en laiton chromé
Réf.
118816
Taille
Clé pour tape de pont
Taille
ø 16 mm
Réf.
C1180N
ø de l’embout
(mm)
Ø Couvercle
(mm)
Désignation
VECAPW38S
38
87
Eau
VECAPF38S
38
87
Fuel
VECAPF51S
51
93
Fuel
VECAPWC38S
38
87
Eaux usées
POMPES
MARINES
Réf.
1480
Tape de pont en bronze
Tape de pont en bronze
Tailles : 2”, 2”1/2 et 3”1/2
Tailles : 150, 200 et 300 mm
de passage
Réf.
1180
Réf.
1180N
Nable de coque en laiton
Nables de pont inox 316
Tailles : 1/2” et 3/4”
Avec couvercle étanche
Réf.
1195
Réf.
184
VANNES
en "T"
en "L"
Réf.
Taille
Réf.
Taille
VLT12
1/2”
VLL12
1/2”
VLT34
3/4”
VLL34
3/4”
VLT1
1”
VLL1
1”
VLT114
1”1/4
VLL114
1”1/4
VLT112
1”1/2
VLL112
1”1/2
VLL2
2”
Laiton nickelé
Inox
Réf.
Taille
Réf.
Taille
VL14
1/4”
VI38
3/8”
VL38
3/8”
VI12
1/2”
VL12
1/2”
VI34
3/4”
VL34
3/4”
VI1
1”
VL1
1”
VI114
1”1/4
VL114
1”1/4
VI112
1”1/2
VL112
1”1/2
VI2
VL2
VL212
VL3
VI212
2”
Réf.
Taille
Réf.
Taille
152534
3/4"
113038
3/8”
152512
1/2"
152538
3/8"
15251
1"
1525112
1"1/2
15252
2"
152512
2"1/2
15253
3"
15254
4"
2”1/2
3”
Vanne poussoir en laiton
1"1/4
2”
2”1/2
Vanne bronze à fermeture rapide
1525114
2
POMPES
MARINES
VLT2
185
PLOMBERIE ET PASSE-COQUE EN MARELON®
Vannes passe-coques FLOWTECH
Ensemble vanne passe-coque
> Ensemble comprennant la vanne et le passe-coque
Réf.
Désignation
Taille
Diamètre (mm)
931262
Embout droit
1/2"
12
931263
Embout droit
3/4"
19
931264
Embout droit
1"
25
931265
Embout droit
1"1/4
32
931266
Embout droit
1"1/2
38
931268
Embout droit
2"
50
931152
Embout coudé
1/2"
12
931153
Embout coudé
3/4"
19
931154
Embout coudé
1"
25
931155
Embout coudé
1"1/4
32
931156
Embout coudé
1"1/2
38
931158
Embout coudé
2"
50
> Pour tuyau de 19, 25 ou 38 mm
Réf.
Diamètre (mm)
Profondeur (mm)
FLOWTECH1
47,6
35
FLOWTECH2
57
52
POMPES
MARINE
Crépine passe-coque
Réf.
Taille
Longueur filet (mm)
906059
3/4"
57
906060
1"1/4
74
+
UL approuvé et ISO certifié 150/188
Passe-coque
Réf.
Longueur filet (mm)
Désignation
Taille
906000
50
Collerette flush
1/2"
906002
57
Collerette flush
3/4"
906004
60
Collerette flush
1"
906006
76
Collerette flush
1"1/4
906008
76
Collerette flush
1"1/2
906010
50
Collerette standard
1/2"
906012
57
Collerette standard
3/4"
906014
60
Collerette standard
1"
906016
76
Collerette standard
1"1/4
906018
76
Collerette standard
1"1/2
906020
76
Collerette standard
2''
186
Flush
Standard
PLOMBERIE EN MARELON®
Le MARELON est un composite à base de fibres de verre très résistant et marinisé.
> Excellente résistance chimique aux produits corrosifs
> Insensible aux UV
> Plage d'utilisation importante : -40°C / +80°C
i
> Utilisation en plomberie marine et équipement de pont
Équipe plus de 80 % des chantiers américains
> Peut être utilisé sous la ligne de flottaison
> Installation sur tous types de matériaux
> Compatible avec toutes colles ou peintures
Vanne à boisseau
Vanne à boisseau
à brides
Taille
905100
1/2"
Réf.
Taille
905101
3/4"
904009
1/2"
905102
1"
904010
3/4"
905103
1"1/4
904011
1"1/2
905104
1"1/2
905105
2"
Vanne 3 voies
Réf.
Taille
902007
3/4"
902001
1"
902000
1"1/2
Embouts annelés
droits
Embouts annelés
coudés
Réf.
Taille
POMPES
MARINE
Réf.
Réf.
Taille
Diamètre
int. Tuyau
(mm)
905006
1/2"
16
905007
3/4"
19
905008
1"
25
905009
1"1/4
32
905010
1"1/2
38
905011
2"
50
Coude anti-siphon
Réf.
Taille
Diamètre
int. Tuyau
(mm)
Longueur
filet
(mm)
906059
3/4"
57
906060
1"1/4
74
901000
1/2"
16
901001
3/4"
19
901002
1"
25
901003
1"1/4
32
901004
1"1/2
38
901005
2"
50
187
…POMPES MARINE > PLOMBERIE
VANNES PAPILLON ET À VOLANT
Vannes papillon DN25 à DN350 mm
> Corps en fonte GS en standard (fonte GL ou inox sur demande)
> Papillon cupro alu (inox sur demande)
> Joint EPDM (pour eau claire) ou NBR (pour gazoil et eau
mazouteuse)
> 4 oreilles de centrage (oreilles taraudées sur demande)
> Commande par levier en standard. Nous conseillons la commande manuelle fonte à volant à partir du DN150
> Ces vannes peuvent être livrées avec certificat VERITAS
Réf.
DN
L1 (mm)
H1 (mm)
H2 (mm)
VPFDN25
25
100
125
50
32/40
144
130
57
VPFDN50
50
121
136
62
VPFDN65
65
136
145
70
VPFDN80
80
127
151
89
VPFDN100
100
153
175
106
VPFDN125
125
182
190
120
VPFDN150
150
209
203
131
VPFDN200
200
265
246
164
VPFDN250
250
317
271
200
VPFDN300
300
370
296
235
VPFDN350
350
424
305
270
POMPES
MARINE
VPFDN3240
Vannes à volant en bronze
Montage par brides PN16
Réf.
DN
Dimensions (mm)
F
V
H
L
C
d
166020
20
90
55
87
80
65
11
166025
25
100
60
95
85
75
11
166032
32
120
70
117
100
90
14
166040
40
130
70
132
110
100
14
166050
50
140
80
152
125
110
14
166065
65
160
110
184
140
130
14
166080
80
190
120
220
150
150
18
1660100
100
210
140
252
170
170
18
1660125
125
240
175
312
200
200
18
1660150
150
265
200
370
210
225
18
i
188
Autres modèles sur demande
…POMPES MARINE > GARNITURES DE NIVEAU - MANCHONS ANTI-VIBRATOIRES
GARNITURES DE NIVEAU / MANCHONS ANTI-VIBRATOIRES
Garnitures de niveau
> Filetage 1/2"
GARNSUP15
Réf.
Désignation
GARNINF15
> Garniture inférieure ø 15 mm avec purge
GARNSUP15
> Garniture supérieure ø 15 mm
JGARN
> Joint de rechange pour garniture
TRODHO15
> Tube Rhodoïd ø 15 mm
> Vendu au mètre
TPYREX
> Tube PYREX (verre)
> Vendu au mètre
CPROTEC
> Protection laiton pour tube PYREX
> Vendue au mètre
EPROTEC
GARNINF15
> Écrou collerette pour protection laiton
POMPES
MARINE
* Homologuées Véritas avec tube en verre PYREX et protection laiton
MANCHONS ANTI-VIBRATOIRES
À brides
> Acier galvanisé
> Joint EPDM (eau claire) ou NBR (eau mazouteuse, gasoil)
> DN 32 à 600 en PN10
> DN 200 à 600 en PN16
Réf.
Désignation
MAVBEPDM + DN
Manchon anti-vibratoire EPDM
MAVBNBR + DN
Manchon anti-vibratoire NBR
Taraudé
> Fonte galvanisé
> Joint EPDM (eau claire) ou NBR (eau mazouteuse, gasoil)
> Dimensions de 3/4” à 3”
Réf.
Désignation
MAVT EPDM + Ø
Manchon anti-vibratoire EPDM
MAVT NBR + Ø
Manchon anti-vibratoire NBR
i
Composez votre référence vous même !
189
…POMPES MARINE > TUYAUX & COLLIERS…
TUYAUX
Modèle SPIRE ACIER
Réf.
Diamètre
int. Tuyau
(mm)
Diamètre
ext. tuyau
(mm)
Poids au
mètre
(kg)
Pression
(Bar)
SPIRE12
12
14.5
0.18
11.5
SPIRE16
16
22
0.25
10.5
SPIRE20
20
27
0.33
10
SPIRE25
25
33
0.50
9.5
SPIRE30
30
38
0.61
9
SPIRE35
35
44
0.73
8
SPIRE38
38
46
0.78
7.5
SPIRE40
40
50
0.92
7.5
SPIRE50
50
61
1.26
6
Diamètre
int. Tuyau
(mm)
Diamètre
ext. tuyau
(mm)
Poids au
mètre
(kg)
Pression
(Bar)
TRICO8
8
13
0.1
13
TRICO10
10
15
0.12
10
TRICO13
12.5
18
0.16
13
TRICO15
16
22
0.21
13
TRICO19
19
26
0.30
13
TRICO25
25
33
0.45
13
TRICO30
30
40
0.63
12
TRICO32
32
41
0.67
12
TRICO38
38
47
0.73
11
TRICO50
50
60
1.06
8
Diamètre
int. Tuyau
(mm)
Diamètre
ext. tuyau
(mm)
Poids au
mètre
(kg)
Pression
(Bar)
FORTI40
40
47
0.56
5
FORTI45
45
53
0.64
5
FORTI50
50
58
0.78
5
FORTI75
75
84
1.3
4
Tuyau en PVC alimentaire pour aspiration et refoulement
> Renforcé avec une spirale métallique
> Température : -10 à +60°C
NB
Rajouter la lettre C derrière la référence pour la couronne
complète de 30M. Exemple : SPIRE12C
Modèle TRICOCLAIR
Réf.
POMPES
MARINE
Tuyau en PVC alimentaire pour refoulement
> Avec textile en fibre polyester
NB
Rajouter la lettre C derrière la référence pour la couronne
complète de 25M. Exemple : TRICO10C
Modèle FORTIREX
Réf.
Tuyau PVC pour aspiration et refoulement d’eau chargée,
wc, éviers, motopompes, etc…
> Température : -15 à +60°
190
TUYAUX
Modèle TRICOFLAT
Diamètre
int.
Tuyau
(mm)
Diamètre
ext.
tuyau
(mm)
Poids au
mètre
(kg)
Pression
(Bar)
TRICOFLAT40
40
44
0.35
10
TRICOFLAT52
52
57
0.48
8
TRICOFLAT75
75
80
0.75
7
Diamètre
int.
Tuyau
(mm)
Diamètre
ext.
tuyau
(mm)
Poids au
mètre
(kg)
Pression
(Bar)
THERMO12
12
20
0.24
20
THERMO16
16
24
0.33
20
THERMO19
19
28
0.44
20
Diamètre
int.
Tuyau
(mm)
Diamètre
ext.
tuyau
(mm)
Poids au
mètre
(kg)
Pression
(Bar)
CARBO8
8
17
0.27
10
CARBO10
10
19
0.30
10
CARBO13
13
23
0.43
10
CARBO16
16
26
0.50
10
CARBO19
19
30
0.64
10
CARBO25
25
37
0.87
10
Réf.
Tuyau PVC pour refoulement d’eau, aplatissable
style pompier
Modèle THERMOCLEAN
Réf.
Tuyau en caoutchouc pour transfert d’eau chaude
POMPES
MARINE
> Température : jusqu’à 70°C
Modèle CARBO
Réf.
Tuyau de transfert d’hydrocarbures
> Norme ISO 7840-A2
!
Voir page 193
pour colliers de
serrage
191
TUYAUX
Modèle MWHOSE
Pour eau de refroidissement
> Fabriqué en caoutchouc EPDM armé de tissu synthétique et
spirale métallique
> Pression max. : 2,5 bars
> Diamètre : 19, 25, 32, 38 et 51 mm
Réf.
Désignation
VEMWHOSE + Ø
Vendu au mètre
Modèle FFHOSE
Pour remplissage carburant : gas-oil / essence
> Fabriqué en caoutchouc NBR armé de spirales métalliques
> Extrêmement flexible
Diamètre (mm)
Désignation
VEFFHOSE38
38
Vendu au mètre
VEFFHOSE51
51
Vendu au mètre
POMPES
MARINE
Réf.
Modèle SAHOSE
Tuyau anti-odeurs pour eaux usées (WC marins)
> E n caoutchouc SBR armé de tissu synthétique et spirales métalliques
> Pression : 3 bars
> Diamètre : 16, 19, 25, 38 et 102 mm
Réf.
VESAHOSE + Ø
Désignation
Vendu au mètre
Modèle WWHOSE
Tuyau pour eaux usées, en PVC blanc
> Armé de spirales métalliques
> Diamètre : 8, 16, 19, 25, 38 et 45 mm
Réf.
VEWWHOSE + Ø
192
Désignation
Vendu au mètre
COLLIERS DE SERRAGE
i
Colliers marine
inox 304
Type TORRO
Type GBS
> Grande capacité de serrage
> Grande force de serrage
Largeur de
bande (mm)
Plage de
serrage (mm)
CT816
9
8/16
> Colliers de serrage à tourillons inox 304 particulièrement
conçus pour la fixation de tuyaux d’aspiration, de refoulement
avec armatures plastique ou acier subissant de fortes pressions
et de tuyaux d’échappement.
CT1222
9
12/22
Réf.
CT2032
12
20/32
CT2540
12
25/40
CT3250
12
32/50
CT4060
12
40/60
CT5070
12
50/70
CT6080
12
60/80
CT80100
12
80/100
CT90110
12
90/110
CT100120
12
100/120
CT110130
12
110/130
CT130150
12
130/150
CT140160
12
140/160
Accessoire
Tournevis flexible
> Conçu pour les accès difficiles
> Fourni avec 2 têtes 6 pans de 6 et 7
Réf.
TFNORM
Largeur de bande
(mm)
Plage de serrage
(mm)
GBS4347
20
43/47
GBS4751
20
47/51
GBS5155
20
51/55
GBS5659
20
56/59
GBS5963
20
59/63
GBS6368
20
63/68
GBS6873
25
68/73
GBS7379
25
73/79
GBS7985
25
79/85
GBS8591
25
85/91
GBS9197
25
91/97
GBS97104
25
97/104
GBS104112
25
104/112
GBS112121
25
112/121
GBS121130
25
121/130
GBS130140
30
130/140
GBS140150
30
140/150
GBS150162
30
150/162
GBS162174
30
162/174
GBS174187
30
174/187
GBS187200
30
187/200
GBS200213
30
200/213
GBS213226
30
213/226
GBS226239
30
226/239
GBS239252
30
239/252
POMPES
MARINE
Réf.
193
…POMPES MARINE > TUYAUX & COLLIERS
NORMACONNECT
Type NORMACONNECT (Homologué)
Connecteurs de tubes et tuyaux,
Utilisés pour raccorder des tubes métalliques soumis
aux contraintes de tractions
> Bande de renforcement inox W4
> Tourillon de haute stabilité
> Bagues à griffes coniques
> Système d’étanchéité bilabial
> Température de service à 16 bars : -20°C à +80°C
POMPES
MARINE
Réf.
Application
CNC + Ø extérieur tuyau en mm + E
Eau
CNC + Ø extérieur tuyau en mm + C
Carburant
Système d’étanchéité bilabial
Figure A
Système d’étanchéité bilabial breveté
Le nouveau système d’étanchéité bilabial, breveté, des
connecteurs de tubes NORMACONNECT® offre une double
sécurité ainsi qu’une étanchéité optimale quelle que soit la
pression subie (voir figure A).
Lors de la mise en place du connecteur, la lèvre d’étanchéité
1 est pressée contre la lèvre d’étanchéité 2, garantissant ainsi
un assemblage avec une excellente étanchéité, et ceci même
en présence de faibles pressions dans le tube (exemple : gaz),
de dépressions ou de fortes contraintes (voir figure B).
Figure B
Grâce à cette géométrie particulière et la pression P à l’intérieur
du tube s’accroissant, l’étanchéité est encore plus parfaite.
En effet, une pression élevée permet une adhérence plus ferme
des lèvres d’étanchéité sur la paroi du tube (voir figure C).
Figure C
194

pompes marine - Catalogue SEIMI Catalogue SEIMI

Transcription

Documents pareils

Les soins - Catalogue médical en ligne

CANULE DE GUEDEL "MAYO" N°0

Fiche Produit FORBO Dalles podotactiles

77 000.00 €

outil jardin tronconneuse electrique mc culloch

Cantou - Comptoir du Feu

Dragunov SVD Sniper Bolt Action

DOIGTIERS 2 DOIGTS POLYETHYLENE

Goutte d`eau SACEX 213

Cantou - Comptoir du Feu
