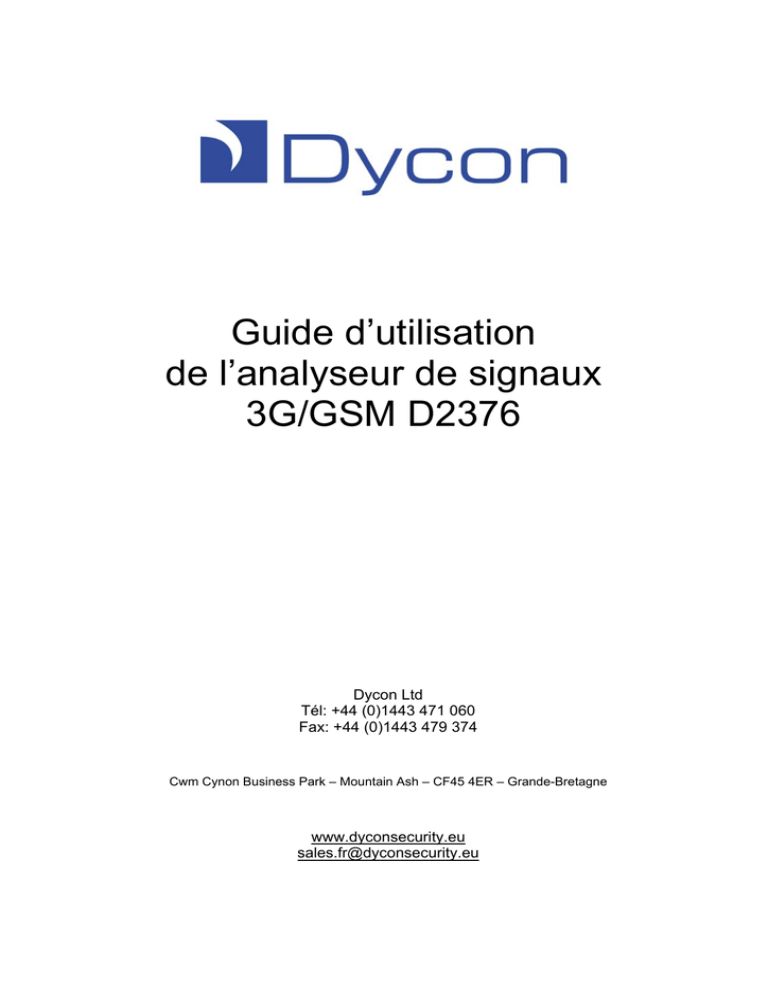

D2400 GPRS Manual

Guide d’utilisation
de l’analyseur de signaux
3G/GSM D2376
Dycon Ltd
Tél: +44 (0)1443 471 060
Fax: +44 (0)1443 479 374
Cwm Cynon Business Park – Mountain Ash – CF45 4ER – Grande-Bretagne
www.dyconsecurity.eu
[email protected]
Index
1 DESCRIPTION ....................................................................................................................................... 3 2 L’ANALYSEUR DE SIGNAUX 3G/GSM ET SES ACCESSOIRES ..................................................................... 3 3 GUIDE D’UTILISATION RAPIDE .............................................................................................................. 4 4 ETUDE DE SITE ..................................................................................................................................... 6 5 EMBOÎTER LA CARTE SIM ..................................................................................................................... 6 5.1 SAISIR LE CODE PIN DE LA CARTE SIM ............................................................................................................ 7 6 ECRAN DE MISE EN MARCHE ................................................................................................................ 8 7 MENU PRINCIPAL ................................................................................................................................. 8 8 ECRAN DE CONFIGURATION ................................................................................................................. 9 9 OPTIONS ............................................................................................................................................ 10 9.1 9.2 9.3 OPTIONS RÉSEAUX .................................................................................................................................... 11 SÉLECTIONNER LE MODE ............................................................................................................................ 11 TEST GPRS ............................................................................................................................................. 12 10 TEST DE RÉSEAUX .............................................................................................................................. 13 11 RESULTATS ........................................................................................................................................ 14 12 MONITOR .......................................................................................................................................... 16 13 DÉTECTION DE BROUILLAGE ............................................................................................................... 19 14 ECRAN DE VEILLE ............................................................................................................................... 19 15 FONCTIONS DE MISE EN MARCHE ...................................................................................................... 19 16 EMPLACEMENT DE L’ANTENNE .......................................................................................................... 20 17 BATTERIE ET COMMENT LA CHARGER ................................................................................................ 20 18 APPENDICE 1 ‐ SPÉCIFICATIONS .......................................................................................................... 21 18.1 FAUTES GSM .......................................................................................................................................... 21 19 APPENDICE 2 ‐ LEXIQUE DES TERMES ................................................................................................. 22 D2376 Analyseur de signaux 3G/GSM – Guide d’utilisation – D2376-FR/F13/v9
-2
Tous les efforts possibles ont été entrepris pour assurer que le contenu de ce document soit correct. Cependant, ni les auteurs, ni Dycon Limited ne peuvent être tenus pour responsables
de toute perte ou dommage provoqué ou supposé avoir été provoqué directement ou indirectement par ce document. Le contenu de ce manuel est sujet à modifications sans avis
préalable. Imprimé et publié au Royaume Uni.
1 Description
Ce guide est à utiliser pour les produits suivants:
•
D2376-UK – analyseur de signaux 3G 900/2100 et bi-bande GSM avec chargeur pour
Grande-Bretagne
•
D2366-EU – analyseur de signaux 3G 900/2100 et bi-bande GSM avec chargeur européen
•
D2366-G – analyseur de signaux 3G 850/1900/2100 et quadri-bande GSM avec chargeur
international
Le D2376 est un analyseur de signaux à utiliser avec les réseaux radio GSM et 3G lorsque du
matériel de signalement automatique est utilisé, y compris les compteurs intelligents, tout
matériel de communication et toute la gamme Dycon de matériel de signalement GSM/GPRS. Il
peut être aussi utilisé pour trouver le meilleur emplacement pour une antenne et pour tester la
performance de systèmes d’antennes
L’analyseur de signaux 3G/GSM affiche des informations sur les réseaux mobiles : noms des
opérateurs de réseaux, identités des cellules, les fréquences et l’intensité du signal radio. Il peut
aussi détecter des signaux de brouillage.
L’analyseur de signaux 3G/GSM contient une batterie qui permet d’utiliser ce dernier de façon
autonome pendant un maximum de 12 heures. La batterie interne peut être rechargée en
utilisant l’alimentation sur secteur fournie ou un chargeur de voiture.
Afin d’améliorer les performance et longévité de la batterie, vous assurer que le temps de
recharge est de 12 heures minimum avant d’utiliser l’analyseur de signaux 3G/GSM pour la
première fois. Si l’analyseur de signaux 3G/GSM est laissé en marche sans être utilisé, il
s’éteindra automatiquement après un certain temps (à déterminer au préalable).
L’analyseur de signaux 3G/GSM est protégé par un manchon en caoutchouc renforcé et il est
fourni avec son chargeur et ce guide.
2 L’analyseur de signaux 3G/GSM et ses accessoires
Chargeur secteur
(version GB à droite
et version
internationale à
gauche)
Analyseur de signaux
3G/GSM (cette appellation
sera utilisée par la suite dans
ce guide d’utilisation)
D2376 Analyseur de signaux 3G/GSM – Guide d’utilisation – D2376-FR/F13/v9
-3
3 Guide d’utilisation rapide
1.
Charger la batterie avant utilisation .
Connecter l’antenne (section 16).
Pour éteindre l’analyseur de signaux
3G/GSM, presser la toucheOn/Off jusqu’à
l’affichage du logo.(1)
2.
L’écran de démarrage sera affiché après le
logo (section 6).
Cet écran sera affiché pendant environ 30
secondes lorsque le module radio démarre.
3.
Si une carte SIM avec un code PIN est
utilisée, cet écran permettra d’utiliser soit le
code PIN en mémoire, soit de saisir un
nouveau code PIN (section 5.1).
Dycon Ltd.
3G/GSM Signal
Analyser V3.01
Attendez SVP...
-►Utiliser PIN?
Saisir PIN
Sinon, l’écran principal sera affiché.
Une fois que le code PIN en mémoire est utilisé ou qu’un nouveau code PIN est saisi, le
menu principal sera alors affiché.
4.
Ecran principal
(Voir section 7 pour information).
PRINCIPAL
-►Test de réseaux
Résultats précédents
Monitor
Configurer unité
Options
Eteindre
Presser la flèche Droite pour choisir l’écran
Test de réseaux.
5.
Ecran Test de réseaux
Si le mode Technicien est choisi sur l’écran
Configuer unité, l’écran suivant sera affiché.
Si le mode Géomètre est choisi sur l’écran
Configurer unite, l’écran suivant sera affiché.
TEST DES RESEAUX
Réseaux: 5
◄ Recherche Réseau
► Test démarrer
Réseau: Tous
TEST DES RESEAUX
(Attente 2-3 minutes)
► Test démarrer
(Voir section 10 pour information)
Presser la flèche Droite pour démarrer le
test.
L’analyseur de signaux 3G/GSM mesurera
toutes les cellules qui peuvent être
détectées.
TEST DES RESEAUX
Cells 0
OK 0
Attendez SVP...
Ne pas déplacer ou toucher l’antenne.
Le test peut mettre jusqu’à 3 minutes pour
s’effectuer.
Le nombre de cellules détectées sera
affiché.
Presser la flèche Bas pour sélectionner
l’écran Résultats.
(1)
TEST DES RESEAUX
Cells 45
OK 15
Test terminé
▼ Resultats
Voir Section 15 de ce guide pour les fonctions de mise en marche.
-4
Guide d’installation rapide (suite)
6.
Ecran Résultats
(Voir la note ci-dessous et la section 11 pour
information)
Les cellules 3G seront listées d’abord, puis
les cellules GSM. Ces deux listes seront
affichées par ordre décroissant d’intensité de
signal.
RESULTATS
◄► Index:1
3G
2100
ID:BC57837
SIG:45%
T-Mobile UK
SIM: Absente
(Mode géomètre)
Si un chiffre, et non pas le nom du réseau,
est affiché, effectuer une nouvelle recherche
de réseau (section 10).
Presser la flèche Droite pour afficher la
cellule suivante (signal plus faible).
Presser la flèche Gauche pour afficher la
cellule précédente (signal plus fort).
Presser la flèche Bas pour revenir sur le
menu principal.
Dans le menu principal, In the main menu,
dérouler le menu et utiliser la flèche Droite
pour choisir l’écran Monitor.
7.
Ecran Monitor
PRINCIPAL
Test des réseaux
Resultats
-►Monitor
Configurer unité
Options
Eteindre
MONITOR
◄► T-Mobile UK
(Voir section 12 pour information)
L’écran est rafraichi toutes les 8 secondes. Il
devrait afficher la cellule la plus forte.
3G
2100
ID:BC57837
dBm:27%
BAT:100%
SIM: Absente
(Mode 3G)
Cet écran est utilisé pour localiser un
emplacement avec le meilleur signal.
Utiliser cet emplacement lors de l’installation
de l’antenne(section 16 pour information).
Presser la flèche Bas pour revenir au menu
principal.
8.
Sélectionner un nouveau test de réseau
etc... selon les besoins.
9.
Pour éteindre l’analyseur, sélectionner
Eteindre sur le menu principal, ou presser la
touche On/Off jusqu’à ce que l’écran Au
revoir soit affiché. “Batterie faible” peut être
affiché lorsque la batterie a besoin d’être
rechargée.
PRINCIPAL
-►Test des réseaux
Resultats
Monitor
Configurer unité
Options
Eteindre
Au revoir...
NOTE: Une fois mis en marche, l’analyseur de signaux 3G/GSM gardera en mémoire les résultats du dernier test
de réseaux effectué. Ces derniers seront disponibles jusqu’au prochain test de réseaux.
-5
4 Etude de site
Il est conseillé de faire un test de réseaux avant l’installation de tout matériel GSM ou 3G et tout
système d’antenne associé, pour confirmer la présence d’un signal radio suffisant sur le site.
Il est très important de faire un test de réseaux lorsque:
a. l’intensité du signal est faible sur le site proposé;
b. l’antenne sera installée à l’intérieur d’un bâtiment ayant une couverture en métal, ou
sous un toit en métal;
c. l’antenne sera située sur un étage inférieur d’un bâtiment dans une zone urbanisée.
L’analyseur de signaux 3G/GSM est la solution parfaite pour étudier un site et pour trouver un
signal radio suffisant. Prendre note de l’endroit où se trouve le meilleur signal. Installer l’antenne
à cet endroit.
Utiliser l’analyseur de signaux 3G/GSM pour trouver l’endroit avec le meilleur signal. Cela
permettra de maximiser l’intensité du signal. Voir le chapitre 16 pour plus d’informations sur
l’optimisation de l’intensité de signal.
5 Emboîter la carte SIM
Important : Il faut éteindre l’analyseur de signaux 3G/GSM avant d’emboîter ou d’enlever une
carte SIM.
Pour emboîter la carte SIM, il suffit d’enlever l’analyseur de signaux 3G/GSM de son manchon en
caoutchouc et de pousser le bouton jaune, en bas de l’analyseur, avec un crayon ou stylo bille,
pour éjecter le support de la carte SIM. Mettre la carte SIM dans le support et repousser ce
dernier délicatement.
Si l’analyseur de signaux 3G/GSM ne contient pas de carte SIM, il affichera les résultats pour
tous les réseaux qu’il aura détectés.
S’il contient une carte SIM, l’analyseur de signaux 3G/GSM se ‘verrouille’ sur le réseau de la
carte SIM, à moins de le « déverrouiller » en utilisant le menu Réseau Option (section 9.1).
-6
5.1 Saisir le code PIN de la carte SIM
Lorsqu’une carte SIM avec un code PIN est utilisée, l’écran suivant sera affiché:
-►Utiliser PIN?
Saisir PIN
Pour utiliser le code PIN
en mémoire.
Il est aussi possible de
faire défiler vers le bas et
de presser la touche
Droite pour saisir le
nouveau code PIN.
+
L’écran suivant sera
affiché pour saisir le
nouveau code PIN:
Saisir PIN:0
▲=
◄=
►=
▼=
Effacer PIN
Changer digit
Accepter digit
Accepter PIN
Suivre les instructions
sur l’écran pour saisir le
code PIN, puis presser la
touche BAS pour valider.
Presser deux fois la
touche Haut fera
apparaitre l’écran Utiliser
PIN/Saisir PIN.
Saisir le code PIN de la carte SIM pour la première utilisation de la carte SIM. Une fois que
l’analyseur de signaux 3G/GSM est éteint, ce code PIN sera gardé en mémoire jusqu’à ce qu’un
nouveau code PIN soit saisi.
Si le code PIN n’est pas bon, les écrans suivants seront affichés:
Dycon Ltd.
3G/GSM Signal
Analyser V3.01
Attendez SVP...
Erreur: Faute GSM 5
SIM: Mauvais code PIN
puis
Presser la touche Haut
ou Bas
pour revenir sur le menu principal.
Afin de saisir le code PIN correctement, éteindre l’analyseur de signaux 3G/GSM puis le rallumer.
L’écran avec les options “Utiliser PIN?” ou “Saisir PIN” sera affiché. Choisir l’option « Saisir
PIN » et suivre les instructions sur l’écran suivant.
NOTE: saisir 3 fois un mauvais code PIN bloquera la carte SIM. Contacter le fournisseur de
cartes SIM pour un code PUK et saisir ce dernier.
-7
6 Ecran de mise en marche
Dycon Ltd.
3G/GSM Signal
Analyser V3.01
Attendez SVP...
Si une erreur est détectée durant la mise en marche, un numéro correspondant à une faute GSM
sera affichée (section18.1).
ou Bas
pour revenir au menu principal.
7 Menu principal
Toutes les fonctions sont sélectionnées à partir de ce menu:
Principal
-►Test de réseaux
Résultas précédents
Monitor
Configurer unité
Options
Eteindre
Haut (mettre une option en évidence).
Puis sélectionner l’option requise.
Bas (mettre une option en évidence).
Puis sélectionner l’option requise (voir ci-dessous).
Sélectionner l’option mise en évidence:
Test de réseaux (section 10)
Résultats (section 11)
Monitor (section 12)
Configurer l’unité (section 8)
Options (section 9)
Eteindre = touche Off
Aller sur l’écran de mise en marche.
(See section 6)
Note: le mot ‘-précédent’ sera affiché à côté de Résultats si un test de réseaux n’a pas été
effectué depuis la mise en marche.
-8
8 Ecran de configuration
Cet écran est utilisé pour configurer l’analyseur de signaux 3G/GSM selon vos besoins.
Configurer unité
◄►Sortir/Sauver
Contraste:
70
0 secs
Delay:
Max Cells:
50
Auto Arrêt: 12 mins
Mode: Technicien
Charger défauts
Haut (mettre en évidence une option)
Puis sélectionner l’option (voir ci-dessous)
Bas (mettre en évidence une option)
Flèche Droite pour la sélection Option
Sortir/Sauver = sauve les configurations puis revient sur le menu
principal (voir section 7)
Contraste = augmente la luminosité de l’affichage
Delay = augmente le délai avant le début du test de réseaux (0 à 99
secondes) (1)
Max Cells = augmente le nombre de cellules à trouver pendant le test
de réseaux (3)
Auto Off = augmente le nombre de minutes avant l’arrêt automatique de
l’analyseur de signaux 3G/GSM
Mode = bascule entre les modes Technicien et Géomètre
Charger défauts = charge les configurations par défaut d’usine
Flèche Gauche pour l’Option sélectionnée
Sortir/Sauver = NE SAUVE PAS les configurations, retourne au menu
principal (2)
Contraste = diminue la luminosité de l’affichage
Delay = diminue le délai avant le début du test de réseaux (0 à 99
secondes) (1)
Max Cells = diminue le nombre de cellules à trouver pendant le test de
réseaux (3)
Auto Off = diminue le nombre de minutes avant l’arrêt automatique de
l’analyseur de signaux 3G/GSM
Mode = bascule entre les modes Technicien et Géomètre
Charger défauts = rien à faire
Notes:
(1)
Cela permet de mettre en position un analyseur de signaux 3G/GSM sur un site et de
laisser assez de temps au géomètre pour s’en aller avant le début du test de réseaux.
(2)
Les configurations sélectionnées resteront actives jusqu’à ce que l’analyseur de signaux
3G/GSM soit éteint.
(3)
La valeur par défaut est de 50 cellules. Si vous voulez les résultats d’un réseau en
particulier, la réduction de cette valeur pourrait vous empêcher de voir toutes les cellules
disponibles sur votre réseau. Pour faire un test de réseaux sur un réseau en particulier,
utiliser la fonction sur l’écran Monitor pour se verrouiller sur le réseau requis, puis faire un
test de réseau
-9
9 OPTIONS
OPTIONS
◄►Sortir/Sauver
Langue: Français
Buzzer:
Marche
Options réseau
Avance: Arrêt
Test GPRS
Flèche Haut (mettre en évidence une option)
Puis sélectionner l’option (voir les options ci-dessous)
Flèche Bas (mettre en évidence une option)
Flèche Droite
Sortir/Sauver = sauve les configurations, puis retourne au menu
principal (section 7)
Langue = bascule entre les différentes langues disponibles
Buzzer = sélectionner Marche
Réseau Options = va dans le menu Réseau (voir chapitre 9.1)
Avance = choisir Marche (1) (mode Technicien seulement)
Test GPRS = essaie la passerelle GPRS (une carte SIM activée
pour GPRS est requise)
Flèche Gauche
Sortie/Sauver = NE SAUVE PAS les configurations, retourne au
menu principal
Langue = bascule entre les différentes langues disponibles
Buzzer = sélectionner Arrêt
Réseau Options = rien à faire
Avance = sélectionner Arrêt (1)
Test GPRS = rien à faire
Notes:
(1)
– la sélection de Marche ou Arrêt pour l’option Avance changera le niveau d’informations
disponibles sur l’écran Monitor – les valeurs minimales et maximales affichées sous le nom de
l’opérateur de réseau n’apparaitront sur l’écran que si l’option Avance = Marche est sélectionnée.
Attention: afin de sélectionner Marche ou Arrêt dans l’option Avance, il faut d’abord choisir le mode
Technicien sur l’écran Configurer l’unité. Arrêt est le défaut en mode Géomètre.
- 10
9.1 Options réseaux
OPTIONS RESEAUX
◄►Sortir/Sauver
Mode:Prompt
3G:
Auto
GSM: Auto
Reseau: Verrouillé
Mode
OPTIONS RESEAUX
◄►Sortir/Sauver
Mode:Prompt
Technicien
Mode Géomètre
Flèche Haut (mettre en évidence une option)
Flèche Bas (mettre en évidence une option)
Flèche Droite
Sortir/Sauver = sauve les configurations, puis retourne au menu principal
(section 9)
Mode = sélectionne la Technologie d’Accès Radio (TAR) à utiliser:
Défaut, GSM & 3G, 3G, GSM
Si l’option “Défaut” est sélectionnée, l’utilisateur devra sélectionner le bon
mode TAR chaque fois qu’il utilise les menus Test des Réseaux ou
Monitor.
3G = sélectionne les bandes de fréquence radio à utiliser avec 3G(2)
GSM = sélectionne les bandes de fréquence radio à utiliser avec GSM(2)
Réseau = déverrouillé (1)
Flèche Gauche
Sortir/Sauver = ne sauve pas les configurations, puis retourne au menu
principal
Mode = sélectionne la Technologie d’Accès Radio (TAR) à utiliser:
Défaut, GSM & 3G, 3G, GSM
Si l’option “Défaut” est sélectionnée, l’utilisateur devra sélectionner le bon
mode TAR chaque fois qu’il utilise les menus Test des Réseaux ou
Monitor.
3G = sélectionne les bandes de fréquence radio à utiliser avec 3G (2)
GSM = sélectionne les bandes de fréquence radio à utiliser avec GSM (2)
Réseau = verrouillé (1)
Notes:
(1)
Seulement disponible si l’analyseur de signaux 3G/GSM est équipé d’une carte SIM.
(2)
Si l’option Auto est sélectionnée pour 3G ou GSM, les deux fonctionneront en mode Auto.
9.2 Sélectionner le mode
This screen appears before you enter Survey or Monitor, if ‘Prompt’ has been selected in Network
Options menu, RAT mode.
MODE
-►GSM & 3G
3G
GSM
Flèche Haut/Bas (mettre en évidence une option)
Flèche Droite
Choisir le mode TAR et aller sur l’écran suivant (Test des Réseaux ou
Monitor)
Flèche Gauche
Retour au menu principal (section 7)
- 11
9.3 Test GPRS
Test GPRS
Test GPRS
▲ APN=T-Mobile
► Test GPRS
▼ Sortir
► Test GPRS
▼ Sortir
Mode Technicien
Option disponible
seulement en Mode
Technicien
Mode Géomètre
Flèche Haut - presser cette touche pour sélectionner le bon APN:
Internet – pour utilisation partout dans le monde avec une carte
SIM avec GPRS
Tout autre réseau – utiliser la carte SIM correspondant au réseau
Flèche Droite - presser cette touche pour faire démarrer le test
GPRS.
Note: l’analyseur de signaux 3G/GSM doit avoir une carte SIM.
Sinon, l’écran suivant sera affiché:
Test GPRS
▲ APN=T-Mobile
► Test GPRS
▼ Sortir
SIM: Absente
Mode Technicien
Test GPRS
► Test GPRS
▼ Sortir
SIM: Absente
Mode Géomètre
L’écran affichera un message GPRS OK ou GPRS pas OK selon
les résultats :
Test GPRS
▲ APN=T-Mobile
► Test GPRS
▼ Sortir
Test GPRS OK
Flèche Bas
Sortir = retour au menu principal
Il est possible d’effectuer un test GPRS seulement s’il y a une carte SIM compatible avec GPRS
dans l’analyseur de signal 3G/GSM.
Deux types de tests GPRS peuvent être effectués:
1.
Le premier (qui s’applique à toute carte SIM compatible avec GPRS) est un test qui
permet de déterminer si l’analyseur peut s’attacher au réseau GPRS à partir de cet
emplacement/station de base.
Pour toute carte SIM compatible avec GPRS, sélectionner 'Internet' dans le menu GPRS
►
. Le test est réussi lorsque l’analyseur s’attache au réseau GPRS. Le test
et presser
échoue lorsque l’analyseur n’a pas réussi à s’attacher au réseau GPRS à partir de cette
station de base.
2.
Le second (applicable seulement à certaines cartes SIM en GB) détermine si l’analyseur
peut établir une session GPRS sur un réseau en particulier. Sélectionner l’APN requis
pour la carte SIM et appuyer
.
- 12
Note : Si une carte SIM CSL Dualcom est utilisée, il est possible de vérifier la connexion
sur leur VPN en sélectionnant l’option VPN comme APN
Le test est réussi lorsque qu’une session GPRS réussie sur un réseau particulier est ouverte. Le
test échoue lorsqu’il n’est pas possible pour l’analyseur de signaux 3G/GSM de commencer une
session GPRS à partir de cette station de base.
10 Test de réseaux
Le test des réseaux recherche toutes les cellules aux alentours et mesure leur performance. La
durée maximum pour qu’un test des réseaux soit effectué est de 3 minutes.
Test de réseaux
Réseaux: 5
◄ Rechercher réseau
► Démarrer étude
Test de réseaux
(Attente 2-3 minutes)
► Démarrer étude
Réseau : Tous
Mode Technicien
L’écran Mode sera affiché si l’option “Défauts”
est sélectionnée sur l’écran Réseau Options
(section 9.2)
Mode Géomètre
MODE
-►GSM & 3G
3G
GSM
Aller sur le menu principal (section7)
Démarrer le test de réseaux
Test de réseaux
Recherche...
Attendez SVP...
Test de réseaux
Cet écran montre le nombre de cellules (2)
Cells 0
OK 0
Attendez SVP...
Une fois le test des réseaux terminé, presser la
touche Bas pour voir les résultats de ce test
(section 11)
Test de réseaux
Cells 45
OK 15
Relevé terminé
▼ Résultats
Démarrer une recherche de réseau (Mode
Technicien)(1)
Aller sur l’écran Résultats
Notes:
(1)
– La recherche de réseaux est faite automatiquement lorsqu’un test de réseaux est démarré en mode
Géomètre
(2)
– Si un réseau particulier est sélectionné, seules les cellules de ce réseau seront bonnes(section 12
pour la sélection de réseau)
- 13
11 RESULTATS
Cet écran affiche la performance de toutes les cellules mesurées dans le test des réseaux.
RESULTATS
RESULTATS
◄► Index:3
GSM 1800
SIG:60%
CELL:45723
T-Mobile UK
◄► Index:1
3G
2100
SIG:27%
ID:BC5B34
T-Mobile UK
SIM: Absente
SIM: Absente
Mode Géomètre – GSM
Mode Géomètre – 3G
Bascule entre l’écran Récapitulatif (basique) et
Détaillé (seulement en mode Technicien - voir
page suivante)
Aller au menu principal (section7)
Affiche les cellules en ordre décroissant d’intensité
de signal
Affiche les cellules en ordre croissant d’intensité de
signal
NOTE: Lorsque l’analyseur de signaux 3G/GSM est rallumé après avoir été éteint, il gardera en
mémoire les résultats du dernier test des réseaux effectué. Ces derniers seront disponibles
jusqu’à ce qu’un nouveau test des réseaux soit effectué
Ecran recapitulatif (basique)
GSM
3G
Bande de fréquence radio utilisée par la cellule affichée
Les signaux radio utilisant des fréquences plus basses pénètrent mieux dans
les bâtiments
CELL
Numéro d’identification cellulaire (décimal) d’une cellule (GSM)
ID
Numéro d’identification cellulaire (héxadécimal) d’une cellule (3G)
INDEX
Pendant le test de réseaux, chaque cellule détectée reçoit un numéro. Le
numéro 1 est donné à la cellule ayant le signal le plus fort. Plus le numéro
donné est élevé, moins l’intensité du signal est élevée.
NETWORK
Nom du réseau de la cellule affichée (1)
SIG
Intensité du signal
Affichée en pourcentage – 33% et au-dessus pour un bon fonctionnement.
SIM
Etat actuel de la carte SIM
Notes:
(1)
– Si les codes MCC et MNC sont affichés plutôt que le nom du réseau, faire une autre
recherche de réseaux (mode Technicien) ou un autre test de réseaux
- 14
RESULTATS (suite)
Ecran détaillé – disponible seulement en Mode Technicien
A partir du menu Résultats, presser la touche Haut pour jongler entre les écrans détaillé et
basique :
RESULTATS
◄► Index:3
ARFCN:717
CELL:45723
LAC:421
dBm:-73
MMC:234
MNC:30
SIM: Absente
RESULTATS
◄► Index:1
ARFCN:10761 dBm:-96
ID:BC5B34
MMC:234
LAC:1013
MNC:30
SIM: Absente
Ecran détaillé - GSM
Ecran basique - 3G
RESULTATS
RESULTATS
◄► Index:3
GSM 1800
SIG:60%
CELL:45723
T-Mobile UK
◄► Index:1
3G
2100
SIG:27%
ID:BC5B34
T-Mobile UK
SIM: Absente
SIM: Absente
Ecran basique - GSM
Ecran basique - 3G
INDEX
Pendant le test de réseaux, chaque cellule détectée reçoit un numéro. Le
numéro 1 est donné à la cellule ayant le signal le plus fort. Plus le numéro
donné est élevé, plus l’intensité du signal est faible
GSM
3G
Les signaux radio utilisant des fréquences plus basses pénètrent mieux dans les
bâtiments
ARFCN
Absolute Radio Frequency Channel Number
CELL
Numéro d’identification cellulaire (décimal) d’une cellule (GSM)
ID
Numéro d’identification cellulaire (héxadécimal) d’une cellule (3G)
SIG
Intensité de signal
Affichée en pourcentage – 33% et au-dessus pour un bon fonctionnement
LAC
Local Area Code – identifie l’endroit où se trouve la cellule
SIM
dBm
Intensité du signal – échelle = décibel par rapport à 1 milliwatt
MCC
Mobile Country Code – un nombre à 3 chiffres représente le pays (234 =
Royaume-Uni)
MNC
Mobile Network Code – un nombre à 2 ou 3 chiffres représente le réseau dans le
pays – par exemple, Vodafone GB est représenté par le nombre 15
- 15
12 MONITOR
L’affichage est mis à jour toutes les 8 secondes. La cellule affichée est la plus forte sur le réseau
choisie. Si l’antenne est déplacé, une autre cellule différente, peut-être plus forte, sera affichée.
Si le mode GSM / 3G est sélectionné, une cellule 3G sera affichée si des cellules 3G sont
disponibles, même si elle a une intensité de signal plus basse que celle d’une cellule GSM.
MONITOR
MONITOR
T-Mobile UK
GSM 1800
CELL:45723
T-Mobile UK
SIG:60%
BAT:100%
SIM: Absente
3G
2100
ID:BC5B34
SIG:27%
BAT:100%
SIM: Absente
Mode Géomètre – GSM
Mode Géomètre – 3G
Aller sur le menu principal (section7)
Des options supplémentaires sont disponibles seulement en mode Technicien (voir les pages
suivantes pour plus d’informations).
Jongle entre l’écran Récapitulatif (basique) et Détaillé
Lorsqu’il y a une carte SIM “verrouillée” = rien à faire
Si la carte SIM est “déverrouillée” = se verrouiller sur
un réseau particulier
D’abord mettre en évidence le réseau requis (utiliser
la flèche Gauche), puis presser la flèche Droite pour
sélectionner (attente possible de 2 minutes). Attendre
que le réseau soit sélectionné (section 10).
S’il n’y a pas de carte SIM, l’analyseur ne pourra
pas se “verrouiller” sur les réseaux sélectionnés.
Les résultats du test de réseau seront filtrés pour
le réseau sélectionné..
Lorsqu’il y a une carte SIM “verrouillée” = rien à faire
S’il n’y a pas de carte SIM ou que la carte SIM est
“déverrouillée” = mettre le réseau en évidence
Presser la touche Gauche plusieurs fois pour trouver
le bon réseau, puis presser la touche Droite pour
sélectionner le réseau.
Pour obtenir une liste des opérateurs de réseaux,
sélectionner Chercher Réseau en pressant la touche
Gauche, puis presser la touche Droite.
Pour revenir au mode Auto après la sélection d’un
réseau particulier, sélectionner Auto et presser la
touche Droite.
MONITOR
>> Réseau recherche
GSM 1800
CELL:45723
SIG:60%
BAT:100%
SIM: Absente
MONITOR
>> Auto
GSM 1800
CELL:45723
SIG:60%
BAT:100%
SIM: Absente
Lexique des termes (mode Géomètre)
GSM
3G
CELL
ID
SIG
Les signaux radio utilisant des fréquences plus basses pénètrent mieux dans des
bâtiments
Numéro d’identification cellulaire (décimal) de la cellule (GSM)
Numéro d’identification cellulaire (héxadécimal) de la cellule (3G)
Affichée en pourcentage – 33% et au-dessus pour un bon fonctionnement.
BAT
SIM
% = niveau de chargement de la batterie – 100% = batterie chargée
complètement; EXT = le chargeur est connecté
- 16
MONITOR (suite)
Ecran détaillé pour GSM – disponible seulement en Mode Technicien
A partir du menu Monitor menu, presser la touche Haut pour jongler entre les écrans détaillé et
récapitulatif (basique):
MONITOR
MONITOR
◄► T-Mobile UK
ARFCN:717
dBm:-73
BSIC:11
CSQ:19
CELL:45723
BAT:100%
SIM: Absente
Ecran
détaillé
◄► T-Mobile UK
Min:-73
Max:-73
ARFCN:717
dBm:-73
LAC:421
CSQ:19
CELL:45723
BAT:100%
SIM: Absente
MONITOR
MONITOR
◄► T-Mobile UK
GSM 1800
CELL:45723
SIG:60%
BAT:100%
SIM: Absente
Avancé (en Config. Unité) = Arrêt
RESEAU
GSM
3G
ARFCN
BSIC
CELL
dBm
CSQ
SIG
Ecran
basique
◄► T-Mobile
Min:60%
GSM 1800
CELL:45723
UK
Max:60%
SIG:60%
BAT:100%
SIM: Absente
Avancé (en Config. Unité) = Marche
Réseau auquel appartient la station de base, par exemple Vodafone
Les signaux radio utilisant des fréquences plus basses pénètrent mieux
dans des bâtiments
Base Station Identity Code – identifie la fréquence de la station
Numéro d’identification cellulaire (décimal) de la cellule (GSM)
FSSI Signal Strength – échelle = décibel par rapport à 1 milliwatt
Qualité du signal – échelle = 0 – 31 (11 et plus sont acceptables)
Affichée en pourcentage – 33% et au-dessus pour un bon fonctionnement
Min
Max
BAT
SIM
LAC
Intensité de signal minimum mesurée sur cette cellule – si le numéro de la
cellule change, cette valeur sera remise à zéro
Intensité de signal maximum mesurée sur cette cellule – si le numéro de la
% = charge restant dans la batterie – 100% = rechargé à fond
EXT = chargeur est connecté
Local Area Code – identifie l’endroit où se trouve la cellule.
Affichée en mode Technicien et lorsque Avance est en marche pour les
version 3.29 et après.
- 17
MONITOR (suite)
Ecran détaillé pour 3G – disponible seulement en Mode Technicien
A partir du menu Monitor, presser la touche Haut pour jongler entre les écrans détaillé et
récapitulatif (basique):
MONITOR
◄► T-Mobile UK
ARFCN:10761 dBm:-99
PSC:11
CSQ:6
ID:BC5B34
BAT:100%
SIM: Absente
MONITOR
Ecran
détaillé
◄► T-Mobile UK
Min:-99
Max:-99
ARFCN:10761 dBm:-99
LAC:421
CSQ:6
ID:BC5B34
BAT:100%
SIM: Absente
MONITOR
◄► T-Mobile UK
3G
2100
ID:BC5B34
SIG:21%
BAT:100%
SIM: Absente
Avancé (Config. Unité) = ARRET
RESEAU
3G
ARFCN
PSC
ID
dBm
CSQ
Min
Max
BAT
SIM
LAC
MONITOR
Ecran
basique
◄► T-Mobile
Min:21%
3G
2100
ID:BC5B34
UK
Max:21%
SIG:21%
BAT:100%
SIM: Absente
Avancé (Config. Unité) = MARCHE
Réseau auquel appartient la station de base, par exemple Vodafone
Les signaux radio utilisant des fréquences plus basses pénètrent mieux
dans des bâtiments
Primary Synchronisation Code
Numéro d’identification cellulaire (héxadécimal) de la cellule (3G)
FSSI Signal Strength – échelle = décibel par rapport à 1 milliwatt
Qualité du signal – échelle = 0 – 31 (11 et plus sont acceptables)
Intensité de signal minimum mesurée sur cette cellule – si le numéro de la
Intensité de signal maximum mesurée sur cette cellule – si le numéro de la
% = charge restant dans la batterie – 100% = rechargé à fond
EXT = le chargeur est connecté
Current SIM status
Local Area Code – identifie l’endroit où se trouve la cellule.
Affichée en mode Technicien et lorsque Avance est en marche pour les
version 3.29 et après.
- 18
13 Détection de brouillage
MONITOR
>> BROUILLAGE <<
T-Mobile UK
GSM 1800
CELL:45723
SIG:60%
BAT:100%
SIM: Absemte
Si un signal de brouillage d’une intensité suffisante pour bloquer toute communication vers les
stations de base 3G/GSM est détecté, l’analyseur de signaux 3G/GSM affichera cette
information sur l’écran Monitor avec un message clignotant <<BROUILLAGE>>.
L’indicateur d’intensité de signal à droite sur l’afficheur donnera l’intensité du signal de brouillage.
Il est possible de localiser la source du signal de brouillage en déplaçant l’analyseur de signaux
3G/GSM et en vérifiant l’intensité du signal.
14 Ecran de veille
Il réduit l’usage de la batterie au minimum.
Le logo se déplace
Presser n’importe quelle touche pour revenir sur l’écran précédent.
15 Fonctions de mise en marche
En appuyant sur différentes touches, l’utilisateur a accès à différentes fonctions:
-
= charger les configurations de défaut, effacer le journal de
test, effacer la liste de réseaux
-
Presser la touche Droite
= suprimer le code PIN de la carte SIM gardé en mémoire
-
Presser la touche Gauche
= afficher le logo pendant 30 secondes
-
Presser la touche Bas
= effacer la liste de réseaux
- 19
16 Emplacement de l’antenne
Il faut toujours faire un test de réseaux pour trouver l’endroit où le signal est le plus fort, avant
de faire une installation.
L’antenne doit être montée verticalement à l’endroit où le signal est le plus fort, en général à
l’endroit le plus élevé dans le bâtiment (souvent dans les combles). Pour des raisons de sécurité,
l’emplacement choisi doit se trouver au sein de la zone protégée.
Les signaux radio peuvent être affectés par de larges structures en métal. Il faut éviter
d’installer une antenne directement sous des toitures en métal ou à l’intérieur de constructions
métalliques car elles réduiront l’intensité dusignal et pourraient même bloquer les signaux
complètement. S’il n’est pas possible d’éviter cette situation, le signal le plus fort se trouve en
général loin d’une toiture en métal ou proche de grandes fenêtres ou des fenêtres de type Velux.
La proximité de nombreux bâtiments réduira l’intensité du signal, surtout pour des antennes
placées au rez-de-chaussée de bâtiments en centre ville par exemple. L’endroit où le signal est
le plus fort devrait se trouver en général près de fenêtres extérieures ou de fenêtres de type
Velux.
Il faut éviter, autant que possible, d’installer une antenne près (2m) d’une source de parasites:
éclairages néons ou à tubes fluorescents, cables électriques, conduits, réfrigérateurs,
congélateurs, équipement pour air conditionné et ventilation, équipement électronique
(photocopieurs, télécopieurs, ordinateurs, télévisions...).
Il est peu probable que le fonctionnement radio soit fiable si l’intensité du signal est faible, si
l’antenne est mal installée, ou s’il y a de forts signaux parasites.
Utiliser l’analyseur de signaux 3G/GSM pour trouver l’endroit où se trouve le meilleur signal, pour
maximiser le SIG (signal de forte intensité reçu en provenance de la station de base)
L’antenne noire courte fournie avec l’analyseur de signaux 3G/GSM est pour usage à main
uniquement, c’est-à-dire tests de réseaux.
OU
Utiliser un adaptateur à connecter et tester une antenne à distance..
Attention: il est toujours plus facile de trouver l’emplacement avec le meilleur signal avant
l’installation de matériel au mur. Déplacer des antennes, câbles, gaines… après une installation
est une dépense en temps et effort.
17 Batterie et comment la charger
Avant d’utiliser l’analyseur de signaux 3G/GSM pour la première fois, vous assurer que la
batterie est complètement chargée.
Utiliser seulement le chargeur pour secteur fourni avec l’analyseur de signaux 3G/GSM.
Il faut compter environ 3 heures pour recharger la batterie. Vous assurer que la batterie est
chargée à plein, sinon la lecture de l’état de la batterie peut être faussée si elle n’est qu’en partie
rechargée.
L’analyseur de signaux 3G/GSM fonctionnera pendant 12 heures maximum, avec une batterie
chargée. Voir l’écran Monitor pour vérifier l’état de la batterie – voir page 16.
Lorsque le chargeur est connecté, l’analyseur de signaux 3G/GSM est toujours en marche et la
touche On/Off n’éteindra pas ce dernier. Il est possible de laisser le chargeur connecter sur le
secteur indéfiniment.
Lorsque le chargeur est déconnecté, l’analyseur de signaux 3G/GSM s’éteindra
automatiquement dans la minute qui suit, ou après expiration du délai pré-sélectionné.
Si l’analyseur de signaux 3G/GSM est laissé en marche et n’est pas utilisé (aucune touche n’est
pressée), il s’éteindra automatiquement après un certain délai (à déterminer) afin de préserver la
batterie. Le délai pré-sélectionné peut être changé – voir l’écran Configurer l’unité en page 9.
La batterie interne est de type lithium électrolyte qui peut être transportée, chargée et utilisée
dans n’importe quelle orientation. Elle doit être protégée contre le gel et les températures
supérieures à 40°C.
Comme toutes les batteries rechargeables, sa capacité à emmagasiner le courant se dégradera
au cours des années. Si l’autonomie de la batterie tombe en dessous d’une heure, contacter
votre fournisseur pour de plus amples renseignements pour la remplacer.
- 20
Ne pas essayer d’ouvrir le boîtier ou d’enlever la batterie.
18 APPENDICE 1 - Spécifications
Modèle
Analyseur de signaux 3G/GSM D2376
Dimensions ( x l x p)
135 x 78 x 33mm
Poids
210 grammes (antenne comprise)
Température
De -20°C à +60°C transit / De -4°C à +40°C en marche
Humidité
0 – 80% sans condensation
Guarantie
2 ans
Voie radio
GPRS et GSM
Batterie
3.7 volt, 640mA/h Lithium électrolyte
Chargeur
Nokia Type ACP-12X ou autre chargeur de même type
Consommation de
courant
Secteur 50mA (en marche et rechargeant la batterie)
Homologation internationale radio
L’analyseur de signaux radio 3G/GSM D2376 comprend un module radio GSM/GPRS approuvé
et testé indépendamment qui est conforme aux exigences des normes européennes de
communication radio.
Autorité d’homologation:
CE0051
18.1 Fautes GSM
La liste ci-dessous affiche toutes les fautes qui peuvent être affichées lors de la mise sous
tension:
Numéro Faute
Signification
1
Délai d’attente pour le code PIN – éteindre, puis rallumer l’unité pour
saisir à nouveau le code PIN de la carte SIM.
2
Pas de réponse en provenance du module – éteindre, puis rallumer pour
remettre le module radio à zéro.
3
Pas de SIM (ceci n’est pas une faute).
4
PUK requis – contacter le fournisseur de la carte SIM pour obtenir ce
numéro PUK.
5
Mauvais code PIN – éteindre, puis rallumer l’unité pour saisir à nouveau
le code PIN de la carte SIM.
6
Pas utilisé.
7 - 10
Erreur module.
11
Le module radio ne s’est pas mis en marche – if faut peut-être recharger
la batterie.
- 21
19 APPENDICE 2 - Lexique des termes
CELL – Cellular Identity Number
Numéro d’identification unique de chaque station de base GSM/GPRS en GrandeBretagne.
FSSI – Forward Signalling Strength Indication
Cette valeur donne l’intensité du signal radio reçu en provenance de la station de base,
par un transmetteur GSM ou l’analyseur de signaux radio GSM.
GPRS – General Packet Radio Service
C’est un réseau, compris dans le système GSM, qui se base sur l’envoi de paquets
d’information, dont le coût est déterminé par la quantité de données (différent d’un réseau
commuté qui détermine le coût selon la durée de temps utilisée). Les débits binaires vont
de 14.4Kbps, utilisant seulement l’une des tranches de temps TDMA disponible, jusqu’à
115Kbps (en théorie) lorsque toutes les 8 tranches de temps sont utilisées. Etant un
système sur la commutation par paquets, la largeur de bande dans chaque secteur de
cellule GPRS sera divisée entre tous les abonnés.
GSM – Global System for Mobile communication
Un système de télécommunications numérique de deuxième génération, à l’origine pour
l’Europe, maintenant mondial. C’est un réseau commuté où le coût est basé sur la durée
de temps. Il fonctionne sur trois bandes de fréquence: 900MHz, 1800MHz et 1900MHz.
3G – Third Generation System for Mobile communication
Un système de télécommunications cellulaires de troisième génération. Un réseau
commuté avec paquets qui détermine le coût selon la quantité de données transmises. Il
fonctionne sur plusieurs bandes de fréquence. Appelé aussi UMTS (système universel
de télécommunications avec les mobiles) et WCDMA (accès multiple par répartition en
codes à large bande).
SIM – Subscriber Identity Module
Souvent abrégé en carte SIM. La carte SIM est le module d’identification de l’abonné à
un réseau de téléphonie mobile. Elle contient les informations nécessaires pour avoir
accès au réseau de l’opérateur avec lequel l’abonné a un contrat.
- 22

D2400 GPRS Manual

Transcription

Documents pareils

Motorola i2000

QuesCom 300

marrakechbikeation /amanjena / 3 facons / présentation Quelque

Retrouver un code PUK ou PIN

jrs 17 - Exercice 1 Cours 17 - Exercice 3

Télécharger le PDF

Fiche technique Passerelle GSM

modem gsm/gprs

BAdminton - Province de Luxembourg
