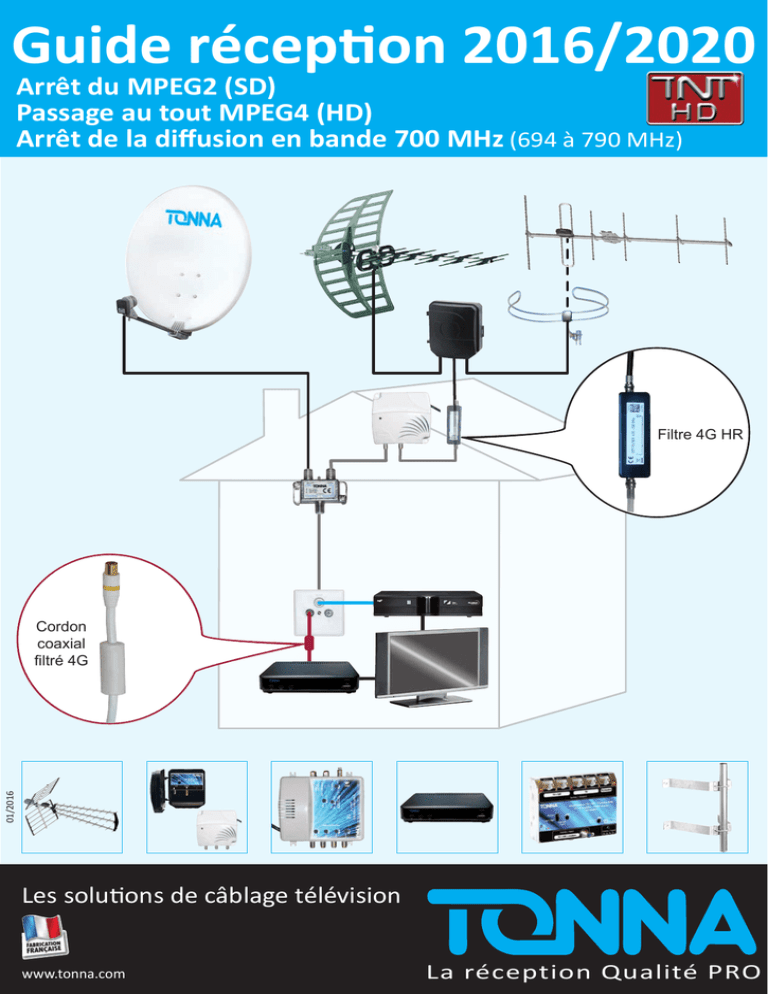

Guide réception 2016/2020
Arrêt du MPEG2 (SD)
Passage au tout MPEG4 (HD)
Arrêt de la diffusion en bande 700 MHz (694 à 790 MHz)
Filtre 4G HR
01/2016
Cordon
coaxial
filtré 4G
Les solutions de câblage télévision
www.tonna.com
La réception Qualité PRO
Évolutions de la TNT 2016/2020
LES GRANDES ÉTAPES DE LA TÉLÉVISION TERRESTRE
Télévision Analogique & Numérique
470 MHz
862 MHz
2009 / 2011 : passage de la télévision au tout numérique
TNT (Mpeg2 / Mpeg4) sur
8 multiplex nationaux
Bande 800 MHz
attribuée à la téléphonie
mobile 4G
470 MHz
790 MHz
avril 2016 / juin 2019 : réaffectation de la bande 700 MHz
TNT HD (Mpeg4) sur
6 multiplex nationaux
Bande 700 MHz
Bande 800 MHz
attribuée à la téléphonie attribuée à la téléphonie
mobile 4G
mobile 4G
470 MHz
694 MHz
AFFECTATION DES FRÉQUENCES HERTZIENNES
Réception Terrestre (TVT)
BI
BII
VHF
B III
UHF
B IV
Réception Satellite (TVS)
BIS
Bande Intermédiaire Satelitte
BV
La bande UHF dédiée à la TNT
est limitée à 800 puis 700 MHz
FM
radios
analogiques
01 04
55 67
2
Radios FM
87,5
108
TNT
RNT
Radio
Numérique
Terrestre
(DAB+)
L05
170
L10 (E12)
224
Antenne
FM
Antenne
BIII / RNT (DAB+)
FM
Réf. 220303
BIII 6 éléments
Réf. 246072
Télévision
Numérique
Terrestre
C 21
470
C 30
C 40
500
600
4G LTE 700 4G LTE
Téléphonie Téléphonie
mobile
mobile
2016 / 2019
C 50
700
Antennes
UHF / TNT
ZénitHD 6
Réf. 256006
C 60
800
Les satellites TV utilisent la
bande de 10,7 à 12,75 GHz
Le LNB transpose ces signaux
dans la Bande Intermédiare
Satellite
TV par SATELLITE
C 69
862
950 1000
1500
2000 2150 MHz
Antenne
satellite
Patch Pro
Réf. 263570
80 cm acier
Réf. 708880
www.tonna.com
LE 5 AVRIL 2016
La nuit bleue : simultanément sur tout le territoire
dans la nuit du 4 au 5 avril 2016
• Arrêt du MPEG2 (SD)
• Passage au tout MPEG4 (HD)
• Enrichissement de l’offre pour tous (25 chaînes gratuites et images en HD)
• Recomposition des chaînes sur 6 multiplex (suppression des R5 et R8)
• En Ile de France réduction de la bande TNT de 470 à 694 MHz
Multiplex
R1
France 2
France 3
Chaînes
France 4
hébergées
sur le
France Ô
multiplex
TV locale ou
2eme décrochage F3
R2
BFM TV
D8
D17
Gulli
iTÉLÉ
R3
Canal+*
Canal+ Cinéma*
Canal+ Sport*
LCI*
Paris Première*
Planète+*
R4
6Ter
Arte
France 5
M6
W9
R6
R7
LCP/Public Sénat
Chérie 25
NT1
HD1
NRJ 12
L’Équipe 21
TMC
Numéro 23**
TF1
RMC Découverte
* chaîne cryptée nécessite un abonnement ** jusqu’en juin 2016
LE 5 AVRIL 2016 : CONSÉQUENCES
• Tous les téléviseurs et adaptateurs Mpeg2 seront obsolètes (au lendemain du passage au tout
Mpeg4 plus aucune chaîne ne sera reçue en Mpeg2 sauf France3 région et TV locale).
• 8 % des foyers, soit 2,2 millions utilisent uniquement le Mpeg2 et devront s’équiper d’un adaptateur
ou un nouveau téléviseur Mpeg4. 4 % supplémentaires, auront besoin d’un adaptateur pour leurs
téléviseurs secondaires soit au total 3,3 millions de foyers à équiper.
• Pour l’ensemble des foyers TNT (~ 58 % de la population) : nouvelle recherche et mémorisation des
chaînes.
• Foyers TNT subissant des pertes de couverture liée à l’arrêt de 2 multiplex = adaptation de la réception.
• Réglages des stations de têtes collectives (égalisation des niveaux + suppression des 2 multiplex /
modification du plan de fréquences en Île-de-France)
• En Île-de-France : 10 000 foyers au maximum subiront des pertes de couverture liées aux nouvelles
fréquences = adaptation de la réception individuelle ou station de tête collective (nouveau plan de fréquence + réglage des niveaux + filtrage de la 4G - bandes 700 (694/790 MHz) et 800 (790/862 MHz).
Nota :
L’Outre-mer n’est pas concerné par l’extinction du MPEG-2 (la TNT est déjà diffusée en MPEG-4) ; quelques réaménagements à prévoir à La Réunion.
A priori les décrochages régionaux et les chaînes locales resteraient en MPEG2, des délais supplémentaires seraient accordés pour le passage au MPEG-4
www.tonna.com
3
ÉVOLUTIONS DE LA TNT D’OCTOBRE 2017 À JUIN 2019
• Réaménagement des fréquences par «plaques» sur tout le territoire
• Réduction de la bande TV de 470 à 694 MHz et réorganisation des canaux
(opération effectuée en Ile de France le 5 avril 2016)
• Déploiement de la téléphonie mobile 4G de 694 à 862 MHz
Conséquences
• Reprogrammation des téléviseurs et adaptateurs TNT HD
• Filtrage des bandes 700 et 800 (694 à 862 MHz) en cas de brouillage
• Mise à niveau des stations de têtes collectives : adaptation des plans
de fréquences, filtrage de la bande 700 pour éviter les perturbations
par la téléphonie mobile et égalisation des niveaux
CALENDRIER DE DÉPLOIEMENT DE LA TÉLÉPHONIE 4G LTE 700
le 5 avril 2016
avant le 31 décembre 2017
avant le 31 mars 2018
avant le 30 juin 2018
avant le 30 septembre 2018
avant le 31 décembre 2018
avant le 31 mars 2019
avant le 30 juin 2019
4
www.tonna.com
ÉVOLUTIONS DE LA TNT À PARTIR DE 2020
• Lancement de la TV Ultra Haute Définition
(nouveau codage HEVC - H265 et généralisation DVB-T2 et DVB-S2)
• Évolution aux conséquences équivalentes au basculement de la télévision
analogique vers le tout numérique
Conséquences
• Reprogrammation des téléviseurs Ultra HD (4K + HEVC)
• Filtrage de la bande 700 à 862 MHz en cas de brouillage
• Mise à niveau des stations de têtes collectives (DVB-T2 / HEVC) +
adaptation des plans de fréquences, filtrage de la bande 694 à 862 MHz pour
éviter les perturbations par la téléphonie mobile et égalisation des niveaux
TÉLÉVISION HD & RÉSOLUTION D’IMAGE
La transmission TV numérique permet de recevoir aujourd’hui
des programmes :
• Simple Définition (SD) ; avec une définition 720 x 480 ou 720
x 576 pixels (compression Mpeg2 ou Mpeg4),
• Haute Définition 1080p Full HD ; avec une définition de 1920
x 1080 pixels (compression Mpeg4 avec codec AVC H264),
• Ultra Haute Definition (Ultra HD ou 4K) avec une définition
de 3840 x 2160 pixels (8 millions de pixels). La réception Ultra
HD nécessite de nouveaux récepteurs DVB-T2 (TNT) ou DVB-S2
(satellite) avec codec HEVC H265. Les premiers signaux Ultra HD
sont émis sur Paris (émetteur de la tour Eiffel) depuis mai 2014.
TV Ultra HD - 4K
3840 x 2160 - 8 M pixels
TV Full HD
1920 x 1080 - 2 M pixels
TV SD
720 x 576/480
A noter que le 8K (7680 x 4320 pixels) est également éligible à
l’appellation Ultra HD
RADIO NUMÉRIQUE TERRESTRE RNT
La Radio Numérique Terrestre, plus communément appelée RNT, est un mode de transmission basé sur le principe du «multiplexage» permettant de diffuser plusieurs programmes sur une seule fréquence, contrairement à la technologie FM qui n’en
diffuse qu’un seul par fréquence. La RNT a déjà été adoptée dans de nombreux pays comme au Royaume-Unis ou encore en Allemagne, où elle doit succéder à terme à la diffusion FM. Technologie moderne et complète, la RNT apporte de nombreux avantages qui contribuent à améliorer le confort d’écoute pour l’auditeur. En France la RNT est diffusée aux normes DAB+ ou T-DMB.
La RNT est diffusée sur la Bande III (fréquences de 170 à 224 MHz) libérée par Canal+. À ce jour, aucune date d’extinction
de la radio analogique n’a pour l’instant été annoncée en France ; toutefois, quand la RNT aura une couverture de 40 %,
un arrêt des émissions en FM devrait intervenir, comme cela a été fait pour la TNT
Le 20 juin 2014, les premières diffusions de programmes en radio numérique terrestre (RNT) ont démarré dans les zones
de Marseille, Nice et Paris, comme le permettent les décisions d’autorisations que le Conseil Supérieur de l’Audiovisuel a
délivrées aux éditeurs de services de radio sélectionnés.
Une antenne BIII (Réf. 246072) est nécessaire pour recevoir la RNT.
www.tonna.com
5
LA PROTECTION 4G LTE 700/800 DES INSTALLATIONS TV
Aujourd’hui, la réception de la TNT peut être affectée par les fréquences UHF dédiées à la téléphonie 4G LTE 800 (dans la
bande 800 à 869 MHz - canaux 60 à 69). Les habitations se trouvant à moins de deux kilomètres d’un émetteur 4G sont
susceptibles de subir des interférences et pour certaines une perte de canaux. Ces installations doivent être fortement
blindées avec des connecteurs et câbles coaxiaux 17 VAtC répondants aux dernières normes.
A partir du 5 avril 2016 pour la région Ile de France et d’octobre 2017 pour le reste du pays, les perturbations dues à la
téléphonie 4G LTE 700 seront plus importantes.
En effet, les fréquences de 703 à 733 MHz sont destinées aux smartphones et tablettes numériques pour qu’ils émettent
vers les antennes relais («uplink»).
En conséquence, les émissions perturbantes vont parvenir du logement même.
Outre un filtrage en amont et blindage parfait de toutes les parties sensibles de l’installation de réception TV (amplificateur, alimentation, répartiteur, câble et connectique coaxiale) il sera indispensable de filtrer au plus prêt du téléviseur avec
un cordon IEC 9,52 filtré 700 MHz.
Pour assurer la pérénité de la réception TV il faut utiliser des matériels 4G LTE 700 ou 800 (bande UHF limitée à la TNT) :
- antennes TNT filtées 4G LTE
- coupleurs et amplificateurs 4G LTE
+ protéger l’installation en amont avec des filtres réjecteurs de la bande 4G
filtre 4G LTE HR en cas
de fortes perturbations
4G LTE 800 : 333110
4G LTE 700 : 333111
filtre 4G LTE type bâton
4G LTE 800 : 333098
4G LTE 700 : 333099
et en aval avec des cordons filtrés 4G
filtre 4G LTE 800 intégré au
cordon IEC 9,52
cordon IEC 9,52 filtré 4G LTE
4G LTE 800 : 381058
4G LTE 700 : 381067
Dans le cas d’une installation de réception TV existante avec préamplificateur de mât ou antenne amplifiée (Patch) vous
pouvez remplacer la téléalimentation par notre nouvelle téléalimentation 4G LTE commutable. Ce produit est équipé de
filtres 4G LTE 800 et 4G LTE 700 commutables, une installation équipée de cette téléalimentation s’adaptera à la réduction
de la bande UHF dédié à la TNT à partir de 2016.
301020 alimentation à filtrage 4G commutable
- alimentation 230 V~ / 12 V= - 100 mA
- réglage de gain sur les 2 sorties TV
- filtrage 4G LTE 700 ou 800 commutable
6
www.tonna.com
CHOIX L’ANTENNE DE RÉCEPTION TNT
Pour le choix de l’antenne TNT, nous vous conseillons de consulter le site internet :
www.matnt.tdf.fr
Il vous indiquera (en fonction du code postal) la direction de l’émetteur TNT et la
qualité de réception du lieu où sera installée l’antenne TNT. Ce n’est qu’une indication, la qualité de réception dépend aussi de l’environnement immédiat de l’antenne
(immeubles ou arbres peuvent gêner la réception).
www.matnt.tdf.fr
Réception TNT bonne
Réception TNT
bonne
ZenitHD 3
256003
Patch Pro UHF
(avec réglage de gain) 263576
(avec filtrage 4G commutable) 263577
Azur 13
250213
Réception TNT moyenne
Réception TNT
moyenne
Patch Pro UHF
263570
ZenitHD 6
800 MHz - 256006
700 MHz - 256086
Azur 16
800 MHz - 250216
700 MHz - 250286
Kit préamplificateur de mât
360210 - 20 dB
360210 - 20 dB
Réception TNT difficile
Réception TNT
difficile
ZenitHD 9
800 MHz - 256009
700 MHz - 256089
360212 - 35 dB
Tri Azur
800 MHz - 250300
700 MHz - 250348
360212 - 35 dB
Zone blanche : pas de réception TNT
ASTRA / bouquet TNTSAT
EUTELSAT / bouquet FRANSAT
Pas de réception TNT
Zone «blanche»
60 cm acier
708716
www.tonna.com
60 cm composite
708560
80 cm acier
708880
70 cm composite
708570
7
Installations de réception TV - RÉNOVATION
RÉCEPTION DE LA TNT - 1 À 2 PRISES COAXIALES
réception bonne : proche d’un émetteur - zone plane
Ê
Ë
Câble noir
17 PAtC
Filtre 4G HR
Î
Î
Câble blanc
17 VAtC
Ì
Ð
Ï
Í
Í
Ï
Í
1 TV
Ï
2 TV
Rep.
Réf.
Quantité pour installation
1 prise
2 prises
Désignation
256003* Antenne ZenitHD 3 - réception bonne (voir page 7)
1
256006* ou Antenne ZenitHD 6 - réception moyenne
250213* Antenne Azur 13 - réception bonne
Ë
1
256009* ou Antenne ZenitHD 9 - réception moyenne
Ì
362421 Répartiteur 2 D symétrique - 3,5 dB - 5 à 862 MHz
1
Í
372447 Prise murale 2 sorties TV / FM avec socle + plastron
1
2
384631 Fiche «F»
1
4
391771 Câble coaxial 17 PAtC noir - bobine de 100 m (utilisation à l’extérieur)
1
1
391761 Câble coaxial 17 VAtC blanc - bobine de 100 m (utilisation à l’intérieur)
Fixation pour l’antenne (voir page 22)
1
1
333110
Filtre
4G
HR
800
MHz
(si
le
signal
TNT
est
brouillé
par
un
émetteur
4G)
Î
1
1
333111 Filtre 4G HR 700 MHz (si le signal TNT est brouillé par un émetteur 4G LTE 700)
381058 Cordon IEC 9,52 mm filtré 800 MHz (si le signal TNT est brouillé par la 4G)
Ï
1
2
381067 Cordon IEC 9,52 mm filtré 700 MHz (si le signal TNT est brouillé par la 4G LTE 700)
Ð
751650 Adaptateur TNT HD SQUADRA (si le téléviseur est analogique ou TNT SD)
1
1 ou 2
Note : dans le cas ou la puissance du signal TNT reçu est trop faible, ajouter un amplificateur (voir schémas page 9)
* antennes UHF 470 / 790 MHz, dans le cas d’une zone à bande TNT réduite à 470 / 690 MHz choisir une antenne adaptée (voir page 24)
Ê
+++ AMPLIFICATEUR D’INTÉRIEUR
Si la réception TNT est faible il est possible d’ajouter un amplificateur d’intérieur
avant la prise ou de remplacer le répartiteur par un amplificateur 2 ou 3 sorties.
• Amplificateur d’appartement
402661
Amplificateur intérieur 1 entrée / 1 sortie TNT - 35 dB
402662
Amplificateur intérieur 1 entrée / 2 sorties TNT - 33 dB
402663
402661
8
Faible consommation
1,5 W
402662
402663
www.tonna.com
RÉCEPTION DE LA TNT - 4 PRISES COAXIALES
réception moyenne ou difficile : émetteur éloigné ou zone vallonée
Ì
Ê
ou
Ê
ou
Ë
Ë
Í
Ï
Ð
Í
Ñ
Î
Ð
Î
Ð
Ñ
Î
Î
Rep.
Réf.
Ê
Ë
Ì
Í
Î
256006*
360210
263570*
362421
372447
384631
391771
391761
333110
333111
381058
381067
751650
Ï
Ð
Ñ
Ð
Désignation
Antenne ZenitHD 6 ou Antenne Tri Azur (Réf. 250300*)
+ Kit préamplificateur UHF - 20 dB + alimentation 2 sorties
ou Antenne Patch Pro amplifiée (livrée avec alimentation 2 sorties Ë)
Répartiteur 2 D symétrique - 3,5 dB - 5 à 862 MHz
Prise murale 2 sorties TV / FM avec socle + plastron
Fiche «F»
Câble coaxial 17 PAtC noir - bobine de 100 m (utilisation à l’extérieur)
Câble coaxial 17 VAtC blanc - bobine de 100 m (utilisation à l’intérieur)
Filtre 4G HR 800 MHz (si le signal TNT est brouillé par un émetteur 4G)
Filtre 4G HR 700 MHz (si le signal TNT est brouillé par un émetteur 4G LTE 700)
Cordon 9,52 mm filtré 800 MHz (si le signal TNT est brouillé par la 4G)
Cordon 9,52 mm filtré 700 MHz (si le signal TNT est brouillé par la 4G LTE 700)
Adaptateur TNT HD SQUADRA (si le téléviseur est analogique ou TNT SD)
Quantité pour installation
1 prise 2 prises 3 prises 4 prises
1
1
1
1
1
1
1
1
ou 1
ou 1
ou 1
ou 1
1
2
1
2
3
4
5
6
9
12
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
1
1 ou 2
1à3
1à4
Note : dans le cas ou le signal TNT reste trop faible, remplacer le kit amplificateur 360210 par un kit 360212 (35 dB)
+++ ADAPTATEUR TNT HD
Votre téléviseur ne reçoit pas la TNT HD : équipez-le d’un adaptateur HD Squadra
751650 - SQUADRA
enregistrement sur une clé USB ou un Disque Dur externe
www.tonna.com
380313
9
RÉCEPTION TNT + RADIOS SUR 4 PRISES COAXIALES
réception TNT + radios FM + Radios Numériques Terrestres (RNT - DAB+)
TNT
RNT
FM
Ê
Ë
Ì
Í
Câble noir
17 PAtC
Filtre 4G HR
Ð
Î
Câble blanc
17 VAtC
Ñ
Ñ
Ò
Ï
Ï
Ñ
Ñ
Ò
Ï
Ï
Quantité pour
Ê
256009* Antenne ZenitHD 9 ou Tri Azur Réf. 250300* (voir page 7)
1
1
1
1
Ë
220303 Antenne FM
1
1
1
1
Ì
246072 Antenne BIII (RNT)
1
1
1
1
Í
360132 Préamplificateur de mât 3 entrées UHF + FM + RNT 28 dB (alimenté par ampli 402664)
1
1
1
1
Î
402664 Amplificateur 4 sorties (27 dB - 470/790 MHz - téléalimentation 12 V automatique)
1
1
1
1
Ï
1
2
3
4
384631 Fiche «F»
7
8
9
10
1
1
1
1
1
1
1
1
333110
Filtre
4G
HR
800
MHz
(si
le
signal
TNT
est
brouillé
par
un
émetteur
4G)
Ð
1
1
1
1
381058 Cordon 9,52 mm filtré 800 MHz (si le signal TNT est brouillé par la 4G)
Ñ
2
3
4
381067 Cordon 9,52 mm filtré 700 MHz (si le signal TNT est brouillé par la 4G LTE 700) 1
Ò
1
1 ou 2 1 à 3 1 à 4
* antenne UHF 470 / 790 MHz, dans le cas d’une zone à bande TNT réduite à 470 / 690 MHz choisir une antenne adaptée (voir page 24)
Rep.
10
Réf.
Désignation
www.tonna.com
RÉCEPTION DE LA TNT + FM SUR 4 / 6 PRISES COAXIALES
avec amplificateur / distributeur 230 V~ - 2 entrées
FM
TNT
Ì
Ê
Í
Ë
ou
Ð
Î
Ò
Ñ
Ñ
Ï
Ï
Ï
Ñ
Rep.
Réf.
Désignation
Ñ
Ò
• L’amplificateur distributeur
intègre les fonctions :
- coupleur UHF / FM
- amplificateur
- répartiteur 4 ou 6 sorties
- alimentation 230 V~
• Réglages des gains UHF, VHF
et FM
• Réglage de niveau sur chaque
sortie
• Alimente automatiquement
un préamplificateur de mât
ou une antenne Patch Pro
Ï
Qté pour
4 prises 6 prises
1
1
1
1
ou 1
ou 1
1
1
1
1
4
6
6 à 10 8 à 12
256006* Antenne ZenitHD 6
360110 Préamplificateur de mât 1 entrées UHF 20 dB (optionnel en cas de réception difficile)
263570* ou Patch Pro amplifiée (voir page 7)
220303 Antenne FM
411124 Amplificateur distributeur - 25 dB - 2 entrées / 4 sorties
Î
411126 Amplificateur distributeur - 22 dB - 2 entrées / 6 sorties
Ï
384631 Fiche «F»
1
1
1
1
333110 Filtre 4G HR 800 MHz (si le signal TNT est brouillé par un émetteur 4G)
Ð
1
1
Ñ
4
6
381067 Cordon 9,52 mm filtré 700 MHz (si le signal TNT est brouillé par la 4G LTE 700)
Ò
1à4 1à6
Ê
Ë
Ì
Í
www.tonna.com
11
RÉCEPTION 1 OU 2 SATELLITE(S) SUR 1 PRISE COAXIALE
Ê
Câble noir
17 PAtC
Ë
Ì
Ê
Parafoudre
type bâton
Í
Câble blanc
17 VAtC
Î
Î
Ð
Ð
Ï
Ï
Rep.
Ê
Ë
Ì
Í
Î
Ï
Ð
Réf.
708880
708716
780061
768025
759454
759238
372507
751694
384631
391771
391761
-
Désignation
Antenne satellite 80 cm avec LNB universel
ou Antenne satellite 60 cm avec LNB universel (1 satellite uniquement)
Kit bride bi-tête 6° pour antenne 80 cm
LNB single Ø 40 mm
Commutateur de mât DiSEqC - 2 entrées
Parafoudre BIS type bâton
Prise d’arrivée 3 sorties TV / FM / Sat
Récepteur satellite FRANSAT HD (ou TNTSAT HD Réf. 751670)
Fiche «F»
Quantité pour1 prise
1 satellite 2 satellites 6°
1
1
1
1
1
1
1
1
1
1
1
1
5
1
1
1
1
+++ CHOIX DE L’ANTENNE SATELLITE
ASTRA / TNTSAT
EUTELSAT / FRANSAT
Antennes satellites en acier Ø 60 et Ø 80 cm
Ê antenne 60 cm
12
Réf. 708716
Ë antenne 80 cm
• Paraboles en acier destinées à la réception individuelle
• Assemblage et montage faciles & rapides
• Qualité de fabrication et performances garanties
Ê L’antenne 60 cm de petite taille est très économique mais ne
permet pas l’extension de l’installation. Idéale pour recevoir ASTRA
19,2°E.
Ë L’antenne 80 cm est recommandée pour tous les satellites et elle
permet une extension de l’installation par le montage de LNBs :
- Twin ou Quad (2 et 4 sorties pour installation 2 à 4 TV).
- Monoblocs (2 satellites - ASTRA + HOTBIRD - et de 1 à 4 sorties TV).
Réf. 708880
www.tonna.com
RÉCEPTION TNT PAR SATELLITE SUR 2 À 4 PRISES COAXIALES
la totalité des
chaînes d’un
satellite sur 2 TV
Ë
la totalité des
chaînes d’un
satellite sur 4 TV
Ë
Ê
Ê
Ì
Ì
Ì
Ì
Î
Ì
Î
Ì
Î
Í
Í
Í
Î
Î
Î
Í
Í
Í
Rep.
Réf.
Ê
Ë
Ë
Ì
Í
Î
771880
767027
768114
759238
372507
751694
384631
391771
391761
-
Quantité pour
2 prises
4 prises
1
1
1
1
2
4
2
4
2
4
2
4
Désignation
Antenne satellite 80 cm sans LNB
LNB Twin (2 sorties)
LNB Quad (4 sorties)
Parafoudre BIS type bâton (protection optionnelle)
Prise d’arrivée 3 sorties TV / FM / Sat
Fiche «F»
1
1
1
1
Une installation satellite basique (1 TV) peut être facilement étendue à 2 ou 4 TV en remplaçant le LNB.
LNB Twin 2 sorties Réf. 767027 ou LNB Quad 4 sorties Réf. 768114
CHOIX DU SATELLITE EN FONCTION DES CHAÎNES EN CLAIR ET DE LEUR LANGUE
Satellite \ P en clair Français Allemand Anglais
HOT BIRD 13°E
17
7
63
ASTRA 19,2°E
TNTSAT
> 200
23
ASTRA 28,2°E
3
2
> 200
ARABSAT 30,5°E
1
TURKSAT 42°E
EUTELSAT 5WA 5°O FRANSAT
HISPASAT 30°O
Arabe
114
5
6
4
5
Espagnol
5
14
2
Italien
80
2
Turc
4
2
1
> 200
50
15
plus d’informations sur fr.kingofsat.net
www.tonna.com
13
RÉCEPTION 1 SATELLITE + TNT SUR 1 PRISE COAXIALE
TNT
RNT
FM
Ì
Ë
Ê
Câble noir
17 PAtC
Í
Ó
Ñ
Câble noir
17 PAtC
Filtre 4G HR
Parafoudre
type bâton
Câble blanc
17 VAtC
Í
Ì
Î
Câble blanc
17 VAtC
Ï
Ð
Ò
Rep.
Réf.
Désignation
Qté
708880
Antenne satellite 80 cm avec LNB universel
1
250300* Antenne UHF Azur Trinappe ou ZenitHD 6 Réf. 256006* (voir page 7)
1
220303
Antenne FM (associée à un kit préamplificateur UHF / FM)
1
Ì
246072
Antenne BIII (RNT) (associée à un kit préamplificateur UHF / VHF)
ou 1
360220
Kit préamplificateur 2 entrées UHF / FM + alimentation 2 sorties
1
Í
360222
Kit préamplificateur 2 entrées UHF / RNT + alimentation 2 sorties
ou 1
Î
759858
Coupleur d’intérieur TVT / TVS (avec passage alim. / TVS)
1
Ï
372507
Prise murale 3 sorties TV / FM / Sat
1
Ð
751694
1
384631
Fiche «F»
11
391771
1
391761
333110
Ñ
1
333111
381058
Ò
1
381067
Ó
759238
1
751650
1
Fixations pour les antennes (voir page 22)
2/3
www.tonna.com
Ê
Ë
14
RÉCEPTION 1 SATELLITE + TNT SUR 4 / 8 PRISES COAXIALES
Le commutateur matriciel permet de regarder une
chaîne satellite différente sur chaque téléviseur
comme 4 installations satellites indépendantes.
La distribution satellite + TNT se fait sur un seul
câble (avec un LNB Quad il faudrait 2 câbles)
Ì
Ë
Ê
Ð
Ñ
Ï
Ì
Í
Î
Ò
Î
Ò
Ï
Ï
Ï
Î
Rep.
Réf.
Ò
Désignation
Î
Ò
Ó
Quantité
4 prises 8 prises
1
1
1
1
1
1
1
1
4
8
4
8
16
20
771880 Antenne satellite 80 cm sans LNB
768107 LNB Quattro (4 sorties : BBH, BBV, BHH, BHV)
256006* Antenne ZenitHD 6 ou Patch Pro avec alimentation Réf. 263570*
740540 Commutateur 1 satellite + TNT / 4 sorties Rhapsodie 2012
Í
740580 Commutateur 1 satellite + TNT / 8 sorties Rhapsodie 2012
Î
372507 Prise murale 3 sorties TV /FM / SAT
Ï
751694 Récepteur satellite FRANSAT HD (ou TNTSAT HD Réf. 751670)
384631 Fiche «F»
1
1
Ð
391753 Câble coaxial multiple 5x 17 PAtC - bobine de 100 m
1
1
333110
Filtre
4G
HR
800
MHz
(si
le
signal
TNT
est
brouillé
par
un
émetteur
4G)
Ñ
1
1 Réseau
câblé
381058
Cordon
9,52
mm
filtré
800
MHz
(si
le
signal
TNT
est
brouillé
par
la
4G)
Ò
4
8
Ó
751650 Adaptateur TNT HD (si le téléviseur est analogique ou TNT SD)
1à4
1à8
2
2
Ê
Ë
Ì
www.tonna.com
15
Installations de réception TV - LOGEMENT NEUF
RÉCEPTION DE LA TNT SUR 4 PRISES COAXIALES
LOGEMENT NEUF => DISTRIBUTION TV PAR COFFRET DE COMMUNICATION
Câble noir
17 PAtC
Ê
Filtre 4G HR
Câble blanc
17 VAtC
Í
Ï
Î
Ì
Î
Ì
Ì
Ì
Ë
Ë
Rep.
Réf.
Ê
256003*
828211
828223
372447
384631
391771
391761
333110
333111
381058
381067
751650
-
Ë
Ì
Í
Î
Ï
Î
Î
Désignation
Antenne ZenitHD 3 - réception bonne
Coffret de communication THOME Box 250 avec répartiteur 2 sorties
Fiche «F»
Quantité
1
1
1
1
1
1
1
1
1
2
3
4
1
4
5
6
1
1
1
1
1
1
1
1
1
2
3
4
1
1
1 ou 2
1
1à3
1
1à4
1
Câble
noir
Note : dans le cas ou
la puissance
du signal TNT reçu est trop faible, ajouter un amplificateur (voir schémas page 9)
17
PAtC
16
Filtre 4G HR
www.tonna.com
RÉCEPTION DE LA TNT SUR 4 PRISES COAXIALES
Câble noir
17 PAtC
Ê
Filtre 4G HR
Ë
Câble blanc
17 VAtC
Ï
Ñ
Ð
Î
Ð
Î
Í
Ì
Rep.
Réf.
Ê
Ë
Ì
Í
Î
256009*
360110
828511
828664
372447
384631
391771
391761
333110
333111
381058
381067
751650
-
Ï
Ð
Ñ
Ì
Î
Î
Ð
Ð
Quantité
Antenne ZenitHD
1
1
1
1
Préamplificateur de mât 20 dB (optionnel)
1
1
1
1
1
1
1
1
Amplificateur 4 sorties (27 dB - 470/790 MHz - téléalimentation 12 V automatique)
1
1
1
1
1
2
3
4
Fiche «F»
5
6
7
8
1
1
1
1
1
1
1
1
1
2
3
4
1
1 ou 2 1 à 3 1 à 4
1
1
1
1
Désignation
www.tonna.com
17
RÉCEPTION 1 SATELLITE + TNT SUR 4 PRISES COAXIALES
Ì
• La commutation matricielle est un concept de distribution TV (1 satellite + TNT sur 1 seul câble) pour
maison individuelle. La TNT est distribuée même si
l’utilisateur ne dispose pas de récepteur satellite car
le couplage des signaux TVT est passif.
Pour la distribution satellite, le commutateur et le
LNB sont télé-alimentés par le récepteur utilisé. Il
n’est donc pas nécessaire de disposer d’une prise
230 V~ à proximité du commutateur.
• Pas d’utilisateur = 0 W consommé
• Alimenté uniquement un récepteur satellite actif
Ë
Ê
Ð
Ñ
Ï
Ï
Î
Ò
Î
Ò
Ï
Ï
Í
Ò
Î
Ò
Ó
Î
Í
Rep.
Réf.
Désignation
Quantité
4 prises
1
1
1
1
ou 1
4
1à4
18
768107 LNB Quattro (4 sorties BBH, BBV, BHH, BHV)
256006* Antenne ZenitHD 6
828213 Coffret de communication THOME Box 250 avec commutateur 4 sorties
Í
Î
Ï
751694 Récepteur satellite FRANSAT HD (ou TNTSAT Réf. 751665)
384631 Fiche «F»
1
Ð
1
333110
Filtre
4G
HR
800
MHz
(si
le
signal
TNT
est
brouillé
par
un
émetteur
4G)
Ñ
1
Ò
4
Ó
1à4
2
Ê
Ë
Ì
18
www.tonna.com
RÉCEPTION 1 SATELLITE + TNT SUR 4 PRISES COAXIALES
Ì
Ë
Ê
Ñ
Ò
Ð
Ð
Ï
Ó
Í
Ó
Ï
Ð
Ð
Î
Ï
Ó
Ó
Ï
Í
Rep.
Réf.
Désignation
Quantité
4 prises
1
1
1
1
1
4
1à4
18
768107 LNB Quattro (4 sorties BBH, BBV, BHH, BHV)
256009* Antenne ZenitHD 9 avec préamplificateur 20 dB Réf. 360110 (optionnel)
828664 Amplificateur 4 sorties (27 dB - 470/790 MHz - téléalimentation 12 V automatique)
751694 Récepteur satellite FRANSAT HD (ou TNTSAT Réf. 751665)
384631 Fiche «F»
1
Ñ
1
333110
Filtre
4G
HR
800
MHz
(si
le
signal
TNT
est
brouillé
par
un
émetteur
4G)
Ò
1
Ó
4
1à4
2
Ê
Ë
Ì
Í
Î
Ï
Ð
www.tonna.com
19
DISTRIBUTION DE LA TNT SUR 4 PRISES RJ45
RJ45
• Triple Play Téléphone / Internet / TV sur 4 prises RJ45
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les
prises RJ45 du logement
• Le câble de distribution doit être de Grade 3 ou +. Les signaux de
télévision sont distribués sur la paire 7/8 du câble multipaires
• Téléalimentation 5 Vcc pour préamplificateur de mât ou antenne
amplifiée (Patch Pro).
Conception
& Fabrication
Françaises
Conçu &
Fabriqué
en France
Ê
Ë
Câble noir
17 PAtC
Filtre 4G HR
Câble blanc
17 VAtC
ou réseau
câblé
Ñ
Í
Í
Î
Î
Ï
Î
Ð
Í
Î
Í
Ì
Rep.
Réf.
250300*
360110
828513
828621
828611
384631
391771
391761
Désignation
Ì
Quantité
4 prises RJ45
1
1
1
4
4
2/4
Antenne UHF Azur Trinappe
Préamplificateur de mât TNT - 20 dB (si nécessaire),(alimenté par le THOME Box)
Coffret THOME Box 500 - 4 sorties RJ45 : 1 x VR + TVT / 3 x TVT
Prise murale RJ45 blanche
Cordon balun RJ45 / IEC 9,52 mm mâle - 2 m
Fiche «F»
1
Ï
Câble multipaire Grade 3 / 3s (900 MHz - TNT)
1
Ð
751650
Adaptateur TNT HD (si le téléviseur est analogique ou TNT SD)
1à4
333110
Filtre
4G
HR
800
MHz
(si
le
signal
TNT
est
brouillé
par
un
émetteur
4G)
Ñ
1
333111
Fixation pour les antennes (voir page 22)
1
Ê
Ë
Ì
Í
Î
20
www.tonna.com
DISTRIBUTION SATELLITE + TNT SUR 5 PRISES RJ45
RJ45
Ë
Conçu &
Fabriqué
en France
Ê
Ó
Ó
Î
Ì
Ð
Ñ
ou réseau
câblé
Î
Ï
Ï
Î
Î
Ï
Ò
Ï
Î
Í
Í
Rep.
• Triple Play Téléphone / Internet / TV sur 5 prises RJ45 (satellite sur 1 des prises RJ45)
• Le brassage RJ45 sélectionne le type de signaux disponibles sur les prises RJ45 du logement
• Le câble de distribution doit être de Grade 3+ sat (satellite + TNT). Les signaux de télévision sont distribués sur
la paire 7/8 du câble multipaires.
Réf.
771880
250300*
759858
828514
828621
828611
828613
384631
391771
391761
Désignation
Quantité
5 prises RJ45
1
1
1
1
5
4
1
6
Antenne satellite 80 cm avec LNB
Antenne UHF Azur Trinappe
Coupleur d’intérieur TVT / TVS
Coffret THome Box 500 - 5 sorties RJ45 : 1 x VR + TVT / 2 x TVT / 2 x TVT + SAT
Prise murale RJ45 blanche
Cordon balun RJ45 / IEC 9,52 mm mâle - 2 m
Cordon balun RJ45 / F mâle - 2 m
Fiche «F»
1
Ñ
Câble multipaire Grade 3+ sat (2200 MHz - satellite)
1
Ò
751694
Récepteur satellite FRANSAT HD (ou TNTSAT Réf. 751670)
1
751650
Adaptateur TNT HD (si le téléviseur est analogique ou TNT SD)
1à5
333110
Ó
1
333111
Ó
759238
1
Fixation pour les antennes (voir page 22)
1
Ê
Ë
Ì
Í
Î
Ï
Ð
www.tonna.com
21
Installations de réception TV individuelle
EXEMPLES DE FIXATION D’UNE ANTENNE
Fixation de l’antenne TNT sur la cheminée
Cerclage simple Ê
• mât jusqu’à 1,5 m
• 1 feuillard (mesurer la cheminée afin
de déterminer la longueur de feuillard
nécessaire)
• fixation d’une antenne terrestre
• cerclage démontable à 2 serrages
indépendants.
Í
Cerclage double Ë
Ë
• mât jusqu’à 3 m
• 2 feuillards (mesurer la cheminée afin
de déterminer la longueur de feuillard
nécessaire)
• espacer les cerclages d’environ 1/10 de la
hauteur du mât (30 cm pour un mât de 3 m)
• fixation de 1 ou 2 antennes terrestres
• cerclages démontables à 2 serrages
indépendants.
Ì
Ê
Fixation de la parabole sur un mur
Bras de déport Î
Î
Fixation de l’antenne TNT
et/ou la parabole sur un mur
Fixation type cabine d’ascenseur Ï
Í
Ï
Rep. Référence Qté
1
Ê 508900
508970
1
Ë
1
Ì 509260
Í 503421 1 ou 2
1
Î 700292
1
Ï 509165
22
Choisir le déport en fonction du débord
du toit, du diamètre de l’antenne et de
la direction du satellite à recevoir (de
façon à pouvoir orienter la parabole sans
toucher le mur).
• montage avec chevilles métalliques ou
chimiques sur mur plein (contre plaque
sur mur creux).
Choisir le déport en fonction du débord
du toit, du diamètre de l’antenne et de
la direction du satellite à recevoir (de
façon à pouvoir orienter la parabole sans
toucher le mur).
• 2 fixations ascenseur + 1 mât
• espacer les fixations de plus de 40 cm
• fixation d’une antenne satellite (la placer
entre les 2 fixations) + 1 antenne TNT
• montage avec chevilles métalliques ou
chimiques sur mur plein.
Désignation
Cerclage simple galvanisé
Cerclage double galvanisé
Feuillard galvanisé - 40 mm - long. 5 m
Mât emboîtable Ø 40 mm - long. 1,5 m - galvanisé
Bras de déport Ø 50 mm - déport 500 mm - galvanisé
2 fixations murales en W déport 270 mm - galvanisé
www.tonna.com
CÂBLES COAXIAUX TYPE 17 VAtC / 17 PAtC
Câbles coaxiaux de haute qualité pour la distribution TV terrestre ou satellite individuelle ou collective.
Les câbles PAtC avec gaine extérieure en polyéthylène sont adaptés à une utilisation en extérieur.
Les câbles VAtC avec gaine extérieure en polyéchlorure de vinyl doivent être utilisés de préférence à l’intérieur.
• Respect des normes C 90-131 ou C 90-132 et EN 50117-5.
• Packaging : bobine en plastique plus carton.
conforme aux nouvelles normes
obligatoires RoHS et REACh
3 = câble dont la teneur
en
plomb,
mercure,
chrome
hexavalent, polbromobiphényles (PBB),
polybromodiphényléthers (PBDE) < 0,1 %
et en cadnium < 0,01 %
RoHS
REACh 3= câble constitué de
substances qui n’ont pas d’effets
nocifs pour la santé humaine et
l’environnement
Câble type 17
âme Ø 1,13 mm
17 PAtC classe A
17 VAtC classe A
cuivre pur
diélectrique Ø 4,8 mm
17 PAtCA
17 VAtCA
acier cuivré
PE cellulaire
PE cellulaire
aluminium ép. 0,055 mm
aluminium ép. 0,03 mm
tresse Ø 5,3 mm
64 brins aluminium Ø 0,12 mm
64 brins aluminium Ø 0,12 mm
ruban 2
aluminium épaisseur 0,028 mm
sans
ruban 1
gaine extérieure
Ø 6,8 mm
PE
noir
PVC
blanc
PE
noir
PVC
blanc
(polyéthylène)
(polychlorure de vinyl)
(polyéthylène)
(polychlorure de vinyl)
Utilisation à l’extérieur Utilisation à l’intérieur Utilisation à l’extérieur Utilisation à l’intérieur
à 5 MHz (au 100 m)
1,3 dB
1,3 dB
P à 47 MHz (au 100 m)
4,1 dB
4,1 dB
e
à 230 MHz (au 100 m)
8,6 dB
8,6 dB
r
à 470 MHz (au 100 m)
12,8 dB
12,8 dB
t
à
862
MHz
(au
100
m)
17,7
dB
17,7 dB
e
à 950 MHz (au 100 m)
18,7 dB
18,7 dB
s
à 2150 MHz (au 100 m)
29,6 dB
29,6 dB
Impédance nominale
75 W
75 W
Capacité nominale
51 pF/m
55 pF/m
Vitesse de propagation
85 %
80 %
Résistance de l’âme (maxi.)
16,8 W/km
100 W/km
Résistance du conducteur ext.
26 W/km
26 W/km
Rayon de courbure mini
30 mm
30 mm
Classe A (efficacité d’écran de 5 à 1000 MHz > 85 %) Classe B (efficacité d’écran de 5 à 1000 MHz > 75 %)
Efficacité du blindage
Bobine plastique de 100 m
391771
391761
391736
391731
391773
391763
391737
391732
391755
391765
391739
391733
100 m
www.tonna.com
250 m
500 m
23
PRODUITS POUR LA RÉCEPTION TNT
• Antennes TNT 4G
ZenitHD 3
L = 52 cm
256003
ZenitHD 6
L = 85 cm
256006 / 256086
ZenitHD 9
L = 125 cm
256009 / 256089
• Antennes UHF ZénitHD TNT 4G
470/790 MHz 470/690 MHz
256003
Antenne ZenitHD 3 passive - UHF - Gain 13 dBi
256006
256086
256009
256089
Azur 13
L = 108 cm
250236
Azur 16
L = 135 cm
250216 / 250286
Tri Azur
L = 127 cm
250300 / 250348
• Antennes UHF Azur 4G
470/790 MHz 470/690 MHz
250213
Antenne Azur 13 - 9 éléments - UHF - Gain 14 dBi
250216
250286
Antenne Azur 16 - 13 éléments - UHF - Gain 16 dBi
250300
250348
Antenne Tri Azur - 31 éléments - UHF - Gain 18 dBi
livrée avec une
alimentation
230 V~ / 12 V=
2 sorties TV
Patch Pro UHF 28 x 28 x 10 cm
263570
263576 : livrée avec
alimentation 230 V~ / 12 V=
avec réglages de gains
sur les 2 sorties TV
Patch Pro UHF 28 x 28 x 10 cm
263576 / 263577
EVE
D
È
B
R
T
• Antennes UHF Patch Pro - TNT 4G
113
N° 0208
È
470/790 MHz 470/690 MHz
POS
Antenne Patch Pro - UHF - Gain 32 dB + Alim. 2 sorties
263570
Antenne Patch Pro - UHF - Gain réglable 12 à 32 dB +
263576
alimentation 2 Sorties TV (avec réglages de gain)
Antenne Patch Pro - UHF - Gain réglable 12 à 32 dB +
263577
alimentation 2 Sorties TV (avec filtrage 4G 700/800
commutable et réglage de gain)
• Filtres et cordons (anti parasites) de protection 4G LTE
470/790 MHz 470/690 MHz
Filtre 4G - type bâton - F mâle / femelle
333098
333099
333110
333111
Filtre 4G Haute Réjection - F mâle / mâle
381058
381067
Cordon filtré 4G - 9,52 mm mâle / mâle - 2 m
24
263577 : livrée avec
alimentation 230 V~ / 12 V=
avec filtrage LTE 700/800
MHz commutable et
réglage de gains sur les 2
sorties TV
333098 / 099
333110 / 111
381058 / 067
www.tonna.com
PROTECTION 4G LTE 800/862 MHz
• Alimentation pour préamplificateur de mât
301056
Alimentation 24 Vcc - 50 mA - 2 sorties TV
301056
1 entrée 360110
• Préamplificateur de mât TNT filtré 4G 800
360110
Préamplificateur de mât 1 entrée UHF 4G - 20 dB
360112
Préamplificateur de mât 1 entrée UHF 4G - 35 dB
360121
Préamplificateur de mât 2 entrées UHF 4G / FM - 25/15 dB
Préamplificateur de mât 3 entrées UHF 4G / FM / BIII 360132
28 dB
2 entrées 360121
3 entrées 360132
• Kit préamplificateur de mât TNT filtré 4G 800 + alimentation 2 sorties
360210
Kit préamplificateur de mât 1 entrée UHF 4G - 20 dB
360212
360220
Kit préamplificateur de mât 2 entrées UHF 4G / FM - 25/15 dB
360221
Kit préamplificateur de mât 2 entrées UHF 4G / RNT - 35/30 dB
Kit 1 entrée 360210 / 212
Kit 2 entrées 360220 / 221 / 222
PROTECTION 4G LTE 700/862 & 800/862 MHz
• Alimentation pour préamplificateur de mât filtrée 4G 700/800
Alimentation 12 Vcc - 100 mA - 2 sorties TV - filtrage 4G
301020
700/800 MHz commutable et réglage de gain
301020
• Kit préamplificateur de mât TNT + alimentation filtrée 4G 700/800
360253
360254
360253 / 254
365020 / 21
365030 / 31
365041 / 42
• Répartiteurs 5 à 2400 MHz
365020* / 21** Répartiteur 2 D symétrique - 6,5 dB - 5 à 2400 MHz
365030* / 31** Répartiteur 3 D symétrique - 11 dB - 5 à 2400 MHz
365041* / 42** Répartiteur 4 D symétrique - 11,5 dB - 5 à 2400 MHz
365060*
Répartiteur 6 D symétrique - 18 dB - 5 à 2400 MHz
*
365080
Répartiteur 8 D symétrique - 18,5 dB - 5 à 2400 MHz
* en boîte carton individuelle ** en sachet individuel
365060
www.tonna.com
365080
25
Faible consommation
1,5 W
402662
402661
402663
• Amplificateurs d’appartement TNT 4G
402661
Amplificateur intérieur 1 entrée / 1 sortie TNT - 35 dB
402662
402663
402664
402664
Tous les amplificateurs d’intérieur et
distributeurs proposés possèdent
les fonctions :
• Alimentation pour préamplificateur
de mât (automatique 12 Vcc sur
l’entrée antenne)
• Amplificateur de signal TNT
• Réglages de gain pour toutes les
sorties
411124
411126
• Amplificateurs distributeurs TNT 4G
411124
Amplificateur Distributeur 2 entrées / 4 sorties - 25 dB
411126
Amplificateur Distributeur 2 entrées / 6 sorties - 22 dB
372447
372507
• Prises TV coaxiales
372447
Prise d’arrivée 2 sorties TV / FM avec socle
372507
Prise d’arrivée 3 sorties TV / FM / Sat avec socle
• Adaptateur TNT HD
751650
Adaptateur TNT HD avec afficheurs - Squadra
751650 - SQUADRA
220303
• Antennes radios (FM / RNT - DAB+)
220303
Antenne radios FM en U
246072
Antenne BIII 6 éléments - RNT (DAB+)
Coupleur de mât 2 entrées UHF / FM
360020
360021
Coupleur de mât 2 entrées UHF / RNT (DAB+)
26
246072
360020
www.tonna.com
PRODUITS POUR LA RÉCEPTION SATELLITE
• Antennes satellites
708716
708716
708880
708560
708570
708880
708560
708570
Antenne 60 cm acier blanche avec LNB 0,2 dB
Antenne 80 cm acier blanche avec LNB 0,2 dB
Antenne 60 cm composite blanche avec LNB 0,2 dB
Antenne 70 cm composite blanche avec LNB 0,2 dB
• LNBs
767027
TWIN
768025
SINGLE
1 TV
768025
767027
768114
768107
• Coupleurs
360022
759858
2 TV
768107
QUATRO
768114
QUAD
4 TV
S’utilise
avec un
commutateur
matriciel
LNB universel Ø 40 mm - Single = 1 sortie
LNB universel Ø 40 mm - Twin = 2 sorties
LNB universel Ø 40 mm - Quad = 4 sorties
LNB Ø 40 mm - Quattro = 4 sorties BBH BBV BHH BHV
Commutateur
matriciel
Rhapsodie
2012
Coupleur de mât 2 entrées TVT / TVS
Coupleur d’intérieur 2 entrées TVT / TVS
360022
• Parafoudre
759238
759858
Parafoudre BIS type bâton
759238
Commutateur
Commutateur
matriciel
matriciel
Rhapsodie
Rhapsodie
2012
2012
751670
• Récepteurs satellites HD
751670
Terminal de réception TNTSAT Mpeg4 HD avec carte
751675
Récepteur FRANSAT Mpeg4 HD avec carte
751675
www.tonna.com
27
FIXATIONS POUR LES ANTENNES
• Mâts emboitables
Zingué blanc Galvanisé
512150
502151
clavette
Mât emboitable Ø 50 mm - long. 2 m - acier
513420
503421
Mât emboitable Ø 40 mm - long. 1,5 m - acier
513430
503431
Mât emboitable Ø 40 mm - long. 2 m - acier
• Fixations pour cheminée
508900
509165
(livrée sans tube)
508970
509167
(livré avec contre
plaque et tiges filetées + boulons
- sans tube)
508900
Cerclage simple - Déport 110 mm - acier galvanisé
508970
Cerclage double - Déport 150 mm - acier galvanisé
509260
Feuillard 40 mm acier galvanisé - Longueur 5 m
509100
Feuillard 40 mm acier galvanisé - Longueur 25 m
509100
509190
(livré avec contre plaque et
tiges filetées + boulons)
• Fixations murales
2 fixations murales en W - Déport 270 mm - acier galvanisé
509165
sans contre plaque
2 fixations murales en W - Déport 270 mm - acier galvanisé
509167
avec contre plaques et tiges filetées
1 fixation murales en Y - Déport 200 mm - acier galvanisé
509190
avec contre plaque et tiges filetées
• Bras de déport
Bras de déport Ø 40 mm - déport 380 mm - acier
700307
galvanisé
Bras de déport Ø 50 mm - déport 500 mm - acier
700292
galvanisé
700292
conforme
RoHS 3
REACh 3
Plus d’informations sur la fixation des antennes
dans notre livret technique ou flashez le QR
code ci-contre.
Vous pouvez demander un exemplaire papier
au 03 26 05 50 30
La fixation de toutes vos antennes
Livret technique
700307
Edition 1.5
28
www.tonna.com
CÂBLES & CONNECTEURS COAXIAUX
• Connecteurs pour câble coaxial
384631
384602
384617
382060
384631
100 fiches «F» à visser pour câble Ø 7 mm (sachet)
N° 2
384602
10 fiches F à sertir monobloc pour câble Ø 7 mm
N° 2
384617
50 connecteurs F à compression monobloc self install
4,9 - Câble 17 / 19 / HQ 19
N° 2
382060
50 fiches 9,52 mm mâles plastique
N° 3
382070
50 fiches 9,52 mm femelles plastique
N° 3
384695
50 adaptateurs 9,52 mâle / F femelle
N° 2
384696
50 adaptateurs 9,52 femelle / F femelle
N° 2
384660
100 raccords F femelle/ F femelle
N° 2
388361
100 charges F - 75 Ω
N° 2
388362
10 charges F isolée - 75 Ω
N° 1
382070
Conditionnement en boîtier plastique
384695
384660
384696
388361
388362
• Conditionnement rigide et résistant
• Ouverture et fermeture aisées
• Rangement facile.
Boîtier plastique N°1
75 x 55 x 30 mm
380020
conforme
RoHS 3
REACh 3
www.tonna.com
128 x 75 x 45 mm
135 x 115 x 80 mm
380302 / 325
• Cordons Audio / Vidéo
380020
Cordon péritélévision mâle / mâle - Long. 1,2 m
380325
Cordon HDMI mâle / mâle - Long. 1,2 m
380302
Cordon HDMI mâle / mâle - Long. 2,5 m
29
DISTRIBUTION TV PAR COFFRET DE COMMUNICATION
• Coffrets de communication faciles à poser, fond ajouré et vis en façade (montage / démontage)
• coffret avec trappe d’accès au DTI (test ligne téléphonique)
• vis imperdables en façade
828002
• 1 coffret 250 x 250 mm avec trappe d’accès DTI
• 2 rails DIN
• 1 bornier terre
828002
Coffret 250 prémonté
• rails repositionnables sur toute la hauteur du coffret
• nos coffrets 500 peuvent être équipé de 4 rails DIN
• porte réversible (ouverture à droite ou à gauche)
• 1 coffret 500 x 250 mm avec porte blanche
• 3 rails DIN
• 1 bornier terre
828510
828510
Coffret 500 + porte blanche prémonté
• 1 support 3 embases 230 V pour coffret THome Box 500
• 3 embases 230 V~ 45 x 45 mm
• 2 vis d’assemblage
828050
828050
Bandeau 3 prises 230 V~ pour coffret 500
• Support Box ADSL
• Compatible avec toutes les Box ADSL
• Montage mural ou GTL 250 mm
Box ADSL
Box ADSL
Box ADSL
Box ADSL
828080
30
828080
Support mural universel pour Box ADSL
www.tonna.com
• Amplificateur / alimentation pour rail DIN - distribution TNT sur 4 prises coaxiales
828664
• Alimentation pour préamplificateur de mât (automatique 12 Vcc / 50 mA max.
sur l’entrée antenne)
• Réamplificateur de signal TNT : 27 dB
• Alimentation secteur 230 V~ intégrée (faible consommation : 1,5 W)
• Réglages de gain (12 à 27 dB) et de qualité du signal numérique
• Montage sur rail DIN
• Connecteurs F.
fixation arrière
828664
Amplificateur intérieur 1 entrée / 4 sorties TNT - 27 dB - rail DIN
• Commutateur matriciel pour rail DIN - distribution TNT + satellite sur 4 prises coaxiales
Parabole 80 cm
minimum
Antenne
ZenitHD
LNB Quattro
Réf. 768107
828660
Prise
TV/FM/Sat
1
2
3
4
Câble coaxial
multiple 5x
Réf. 391753
• La commutation matricielle est un concept de distribution TV (1 satellite +
TNT) pour maison individuelle. La TNT est distribuée même si l’utilisateur ne
dispose pas de récepteur satellite car le couplage des signaux TVT est passif.
Pour la distribution satellite, le commutateur et le LNB sont télé-alimentés par
le récepteur utilisé. Il n’est donc pas nécessaire de disposer d’une prise 230 V~
à proximité du commutateur.
• Pas d’utilisateur = 0 W consommé
• Alimenté uniquement par un récepteur satellite actif
• Boîtier en tôle d’acier avec fixation pour rail DIN
• 4 sorties TNT + satellite
• Alimentation par le(s) récepteur(s)
828660
www.tonna.com
Commutateur matriciel 4 sorties TNT + satellite - Rail DIN
31
• Tv@Home - distribution TV (TNT et satellite) sur prises RJ45
Le boîtier Tv@Home est une interface active entre une arrivée coaxiale et une distribution sur câble Ethernet RJ45 des signaux de
télévision terrestre, satellite et modem câble.
Il permet l’amplification de l’ensemble des signaux TV disponibles à son entrée pour avoir le niveau nécessaire aux prises terminales RJ45.
Ces produits sont conçus pour être fixés sur rail DIN dans
de la gamme THome Box.
Prise les coffrets de communication
Prise
TV 1
Choisir le Tv@Home approprié à votre réseau de télévision,
selon le câble à paires torsadées
existant ou à poser. Le câble est soit de
TV 3
Prise Les signaux de télévision sont
Grade 3 / 3s (TVT seule) ou soit Grade 3+sat (TVS + TVT).
Prisedistribués sur la paire 7/8.
TV 2
TV 4
TVT + TVS + Modem câble / 5 sorties RJ45
TVT + Modem câble / 4 sorties RJ45
Parabole 80 cm
minimum
Antenne
ZenitHD
Exclusivité TONNA
Prise
TV 1
LNB Quattro
Réf. 768107
Prise
TV 2
828631
828635
• 1 sortie VR + TVT de type réseau câblé
• 2 sorties TVT
• 2 sorties ULB (TVT + TVS)
• Réglages séparés terrestre et satellite
• Intégration sur Rail DIN
• Niveau d’entrée compatible avec la norme C15-100
• Installation satellite jusqu’à 40 m de câble type
• 1 sortie VR + TVT de type réseau câblé
• 3 sorties TVT
• Intégration sur Rail DIN Prise
TV/FM/Sat
• Niveau d’entrée compatible
avec la norme C15-100
• Téléalimentation pour1préamplificateur de mât ou
C
m
R
antenne amplifiée (5 Vcc)
• Installation TV jusqu’à240 m de câble catégorie 6 Grade 3 / 3s
Grade 3+ sat (satellite)
3
Référence
Voie de retour (Réseau câblé / Modem)
Bande passante (MHz)
Perte à 5 MHz (dB)
Voie descendante
Bande passante TVT (MHz)
Bande passante TVS (MHz)
Gain sortie Modem (dB)
Gain sortie TVT (dB)
Gain sortie TVS (dB)
Dynamique d’atténuation TVT (dB)
Dynamique d’atténuation TVS (dB)
Niveau de sortie à 862 MHz (dBµV)
Niveau de sortie à 2000 MHz (dBµV)
Alimentation
Tension (Vcc)
Puissance consommée (W)
Téléalimentation commutable sur entrée RF
T° de fonctionnement (°C)
Dimensions L x l x h (mm)
Poids (g)
Connecteurs Sorties RF
Connecteur Entrée RF
32
828631
828635
5 / 65
2
4
RJ45
88 à 862
950 à 2150
8 à 21,5
9 à 22
6,5 à 32
0 à 20
0 à 10
Brassage
RJ45
106
90
Conçu &
Fabriqué
en France
Brassage
RJ45
5
3
-
2,5
Réseau
5 Vcc - 50 mA
-5 à +45 câblé
108 x 85 x 32
90 x 85 x 32
400
300
RJ45 blindé (RF sur paire 7 / 8)
type F - 75 W
www.tonna.com
C
&
• Coffrets THome Box 250 - distribution TNT + satellite sur 4 prises coaxiales
• Téléphone / Internet (avec Box ADSL) sur 4 prises RJ45
• Le commutateur matriciel distribue la TNT et le satellite sur les 4 prises TV (prises indépendantes)
• Le commutateur matriciel est alimenté directement par les récepteurs satellites (pas besoin de prise 230 V~ à proximité).
• commutateur matriciel ne nécessite pas de prise 230 V~ (alimentation par les
récepteurs satellites)
• 1 coffret THome Box 250
• 1 DTI
• 1 filtre ADSL
• 4 embases RJ45 métalliques
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus
• 1 cordon RJ45 / RJ45 vert
• 1 commutateur 1 satellite + TNT - 4 sorties sur rail DIN
828213
Coffret 250 + DTI + 4 RJ45 métal blindées + commutateur TNT + Sat 4 TV
• Coffrets THome Box 500 Tripple Play - distribution TV (TNT et satellite) sur prises RJ45
• Triple Play Téléphone / Internet / TV sur 8 prises RJ45
• Le boîtier TV@Home est une interface active qui permet la distribution sur prises RJ45 de la TNT (et satellite pour 828514).
• Le câble de distribution doit être de Grade 3 / 3s (TNT) ou Grade 3+ satellite (satellite + TNT). Les signaux de télévision
sont distribués sur la paire 7/8 du câble multipaires.
RJ45
• TV@Home TNT les signaux TNT sont disponibles sur 4 prises murales RJ45
Conçu &
Fabriqué
en France
• TV@Home TNT/Sat : la TNT sur 3 prises murales RJ45, le satellite sur 2 prises murales RJ45
• Distribution du satellite jusqu’à 40 m avec câble Grade 3+ satellite
• 1 coffret THome Box 500
• 1 porte réversible
• 1 DTI
• 1 filtre ADSL
• 1 switch Ethernet 5 ports RJ45 avec bloc alimentation
• 8 embases RJ45 métalliques
• 1 cordon de liaison DTI / RJ45 câblé
• 3 cordons RJ45 / RJ45 bleus (téléphone)
• 4 cordons RJ45 / RJ45 verts (informatique)
• 4 cordons RJ45 / RJ45 noirs (télévision - 828513)
5 cordons RJ45 / RJ45 noirs (télévision - 828514)
• 1 TV@Home TNT 4 sorties sur rail DIN (828513)
1 TV@Home TNT/Sat 5 sorties sur rail DIN (828514)
• 1 bloc alimentation pour TV@Home
• 4 cordons baluns RJ45 / IEC 9,52 blancs (TNT - 828513)
3 cordons baluns RJ45 / IEC 9,52 blancs (TNT - 828514)
2 cordons baluns RJ45 / F noirs (Sat - 828514)
828513
828514
www.tonna.com
Coffret 500 + porte blanche + 8 RJ45 métal blindées + TV@Home TNT - 4 sorties
Coffret 500 + porte blanche + 8 RJ45 métal blindées + TV@Home TNT / Sat - 5 sorties
33
IMPLANTATION DES MATÉRIELS ET PASSAGE DES CÂBLES
• 1 gaine pour le câble coaxial provenant de l’ (ou des) antenne(s). Dans le cas d’une installation satellite il peut être nécessaire de
passer 1 câble par prise, prévoir le diamètre de la gaine en conséquence
• 1 gaine dédiée pour chaque câble reliant le coffret de communication à une prise multimédia (RJ45 / coaxiale)
- 1 prise TV dans les logements de moins de 35 m²
- 2 prises TV dans les logements de 35 à 100 m²
- 3 prises TV dans les logements de plus de 100 m²
Réception :
TNT, satellite ou
TNT + satellite
• les matériels dédiés à la
réception et à la distribution TV
(alimentation , amplificateur,
répartiteur, ...) doivent être
intégrés dans le coffret de
communication.
LES DIFFÉRENTS TYPES DE DISTRIBUTIONS TV
Distribution coaxiale
Distribution RJ45
schémas d’installations pages 8 à 19
produits spécifiques pages 22 à 31
- faible coût et simplicité de l’installation
- prises dédiées à la TV
- connecteurs coaxiaux compatibles avec le téléviseur
- 2 câblages (coaxial et RJ45) en logement neuf
34
schémas d’installations pages 20 et 21
produits spécifiques pages 32 et 33
Avantages
- 1 seul câblage multimédia triple play (TV + téléphone + Internet)
dans le logement
Inconvénients
- nécessite des cordons spécifiques pour les récepteurs TV (RJ45/
IEC ou RJ45/F)
- nécessite un câble multipaire Grade 3 ou 3+sat
www.tonna.com
TONNA : industriel français depuis 1950
Ce livret a pour but de présenter les solutions de réception TV
Réception TNT avec une antenne hertzienne (râteau)
Réception TV satellite avec une parabole
Table des matières
Grandes étapes de la télévision terrestre
Affectation des fréquences hertziennes
Évolutions de la TNT le 5 avril 2016
Évolutions de la TNT de 2017 à 2020
Calendrier de déploiement de la téléphonie 4G 700
Évolutions de la TNT à partir de 2020
Télévision HD & résolution d’image
Radio Numériques Terrestres RNT
Protection 4G LTE 700/800 des installations TV
Choix l’antenne de réception TNT
Réception de la TNT sur 1 à 2 prises coaxiales
+++ amplificateur d’intérieur
Réception de la TNT sur 4 prises coaxiales
+++ adaptateur TNT HD
Réception TNT + Radios sur 4 prises coaxiales
Réception de la TNT + Radio sur 4 / 6 prises coaxiales
Réception 1 ou 2 satellite(s) sur 1 prise coaxiale
+++ choix de l’antenne satellite
Réception TNT par satellite sur 4 prises coaxiales
+++ choix du satellite en fonction de la langue
Réception 1 satellite + TNT sur 1 prise coaxiale
Réception 1 satellite + TNT sur 4 / 8 prises coaxiales
Réception de la TNT sur 4 prises coaxiales (avec coffret de communication)
Réception 1 satellite + TNT sur 4 prises coaxiales (avec coffret de communication)
Distribution de la TNT sur 4 prises RJ45 (avec coffret de communication)
Distribution satellite + TNT sur 5 prises RJ45 (avec coffret de communication)
Exemples de fixation d’une antenne
Câbles coaxiaux Type 17 VAtC / 17 PAtC
Produits pour la réception TNT
Produits pour la réception satellite
Fixations pour les antennes
Connecteurs coaxiaux & cordons A/V
Distribution TV par coffrets de communication
Support mural pour Box ADSL
Amplificateur TNT - rail DIN
Commutateur matriciel - rail DIN
Boîtiers Tv@Home - Distribution TV sur réseau RJ 45 - rail DIN
Coffrets de communication équipés
Implantation des matériels et passage des câbles
Nous contacter
www.tonna.com
2
2
3
4
4
5
5
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
16
18
20
21
22
23
24
27
28
29
30
30
31
31
32
33
34
36
35
TONNA : industriel français depuis 1950
Notre siège social & usine antennes
à REIMS
Notre nouveau centre de R&D et usine électronique
en Moselle
Notre logistique (stock, SAV, expéditions)
à Pont sur Seine dans l’Aube
Notre usine mécanique à Pont sur Seine
dans l’Aube
Gestion des commandes du lundi au vendredi de 9 h 00 à 17 h 00
Tél. : +33 (0)3 26 05 50 30
Passez vos commandes par télécopie au : + 33 (0)3 26 05 50 80
ou par e-mail : [email protected]
Bureau d’Etudes Réseau / Collectivités / IP
Tél. : +33 (0)3 26 05 50 51 / Fax : +33 (0)3 26 05 50 95
e-mail : [email protected]
Retour produits S.A.V. TV individuelle
ZA les coteaux Route de Longueperte • 10400 PONT sur SEINE
Tél. : +33 (0)3.25.21.66.86 / Fax : +33 (0)3.25.21.60.35
TONNA Electronique
36, avenue Hoche - BP 1026 - 51686 REIMS Cedex 2 - France
Tél. : +33 326 05 50 50 - Fax : +33 326 05 50 95
www.tonna.com
Comm Si : 03 82 88 39 99
Bureau d’Etudes TV
Tél. : +33 (0)3 26 05 28 20 ou 28 32 / Fax : +33 (0)3 26 05 28 18
Document non contractuel - Edition 01 - Réf. 1 - 01/2016
Région Parisienne : Agence commerciale de Vitry sur Seine
97/99, quai Jules Guesde Locaparc • 94400 VITRY sur SEINE
Tél. : +33 (0)1 43 91 00 02 / Fax : +33 (0)1 43 91 00 07

Guide réception 2016/2020

Transcription

Documents pareils

DVB-T DAB Stick S8 P-FR

M6 BOUTIQUE LA CHAÎNE

BEST OF SHOPPING TV

Sigma 8 HD LTE Data Sheet FRA

CANAL J

octobre:Mise en page 1.qxd

communiqué de presse

TRACE TV
