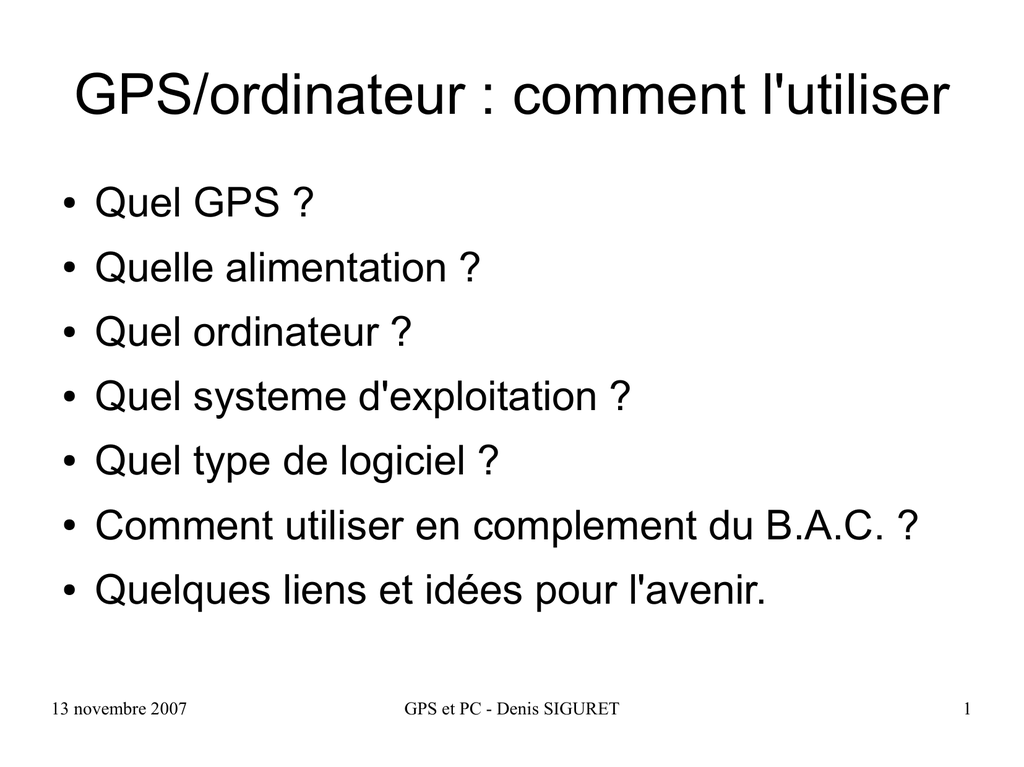

GPS/ordinateur : comment l'utiliser
●
Quel GPS ?
●
Quelle alimentation ?
●
Quel ordinateur ?
●
Quel systeme d'exploitation ?
●
Quel type de logiciel ?
●
Comment utiliser en complement du B.A.C. ?
●
Quelques liens et idées pour l'avenir.
13 novembre 2007
GPS et PC - Denis SIGURET
1
Quel GPS ?
Il existe differents type de GPS pour une utilisation en
montagne :
●
●
●
●
GPS portable basiques : anciennes generations
GARMIN (Etrex) ou MAGELLAN (Sportrak, meridian),
Montres GPS Garmin
GPS portables nouvelle
GPSmap, Magellan explorist
generation
:GARMIN
Puces GPS couplés avec un PDA : difficilement
utilisables en montagne (point pas abordé).
Telephone portable !
13 novembre 2007
2
LES GPS portables ancienne
generation
●
●
Qualités :
- Fonctionnement éprouvé
- Suffisant pour une utilisation standard
- Pas cher d'occasion
Defauts :
- puce peu sensible (ancienne generation)
- peu de memoire intégrée et peu ou pas de possibilité
d'extension : limité en enregistrement de traces
- consommation electrique
- pas de cartographie intégré (defaut ?)
- connectique PC obsolète (Série)
13 novembre 2007
3
Les GPS portables nouvelle
generation
●
Qualités
:
- Nouvelle puce SIRFStar III : grande
sensibilité, consommation moindre, plus de
perte
de
signal
en
foret.
- Memoire importante et ajout possible (carte
SD)
- cartographie topographique intégrée :
alpes
et
pyrénées
essentiellement
- consommation plus faible que les anciens.
- connectique recente : USB 2.0
13 novembre 2007
4
Les GPS portables nouvelle
generation
●
Défauts :
- assez chers : 600 € pour un GPS haut de
gamme
- utilisation de la cartographie integrée :
+ petit ecran peu lisible parfois
+ cartes vectorisées pas adaptées à un
usage montagne (courbes de niveau, foret,
details).
+ coût des cartes.
+?
13 novembre 2007
5
Quel GPS avoir : conclusion
(personnelle et donc subjective ☺)
●
●
●
●
●
●
Avoir une puce SIRFStar III : indispensable à mon avis : exclue
les generations > 3 ans
Prohiber les GPS avec batterie specifique
crossover) : privilegier les format piles LR6
(Evadéo,
Carto integrée : pas forcement indispensable aujourd'hui vu la
qualité des cartes vectorielles
Pas la peine d'attendre GALILEO pour acheter un GPS☺
Pour les collants-pipette, la montre GARMIN Forerunner est un
bon compromis ☺
Méfiance avec les GPS de marque peu connue vendus en
grande surface (Décathlon, Auchan ...)
13 novembre 2007
6
Quelle alimentation ?
●
●
La consommation de ces petits objets est
importante (ex : magellan sportrak pro : 1 jeu de piles LR6 alcalines / env 12h)
Plusieurs possibilités :
- développement durable : accu rechargeable :
forte capacité obligatoire( > 2000mAh), tension 1.2V, temoin de charge
- raisonnable : pile LR6 alcalines de marque (!)
- riche et collants pipettes : Pile LR6 Lithium :
gain de poids (50 % des piles), insensible au froid (!), durée de 4 à 6 X
supérieure aux piles. Mais recyclage ?
- Geeks ! Capteur solaire
●
Economie : eteindre le compas (si il y en a un), arreter le
mode WAAS/EGNOS, ...
13 novembre 2007
7
Quel ordinateur et quel OS?
●
Un PC !
- raisonnablement (ou pas ☺) sous windows
(raisonnablement 2000 ou XP, Vista n'est pas encore
completement débugué par les récents acheteurs ☻)
- Possible aussi sous Linux mais je connais pas
les logiciels qui fonctionnent (GPSman). Mais
l'open source va certainement se developper.
●
Un MAC !
- qq applications equivalentes sous mac OS X (
MacGPSpro) et les nouveaux MAC intel
peuvent faire tourner Windaube ...
13 novembre 2007
8
Les logiciels existants sur PC
(Windows)
●
4 types de logiciels :
- ceux gérant seulement des cartes scannées
et autoréférencées par l'utilisateur : partagiciels
essentiellement
- les logiciels avec cartes rasters, à acheter
separement sur CD
- les logiciels avec cartes vectorielles, vendus la
plupart du temps par les fabricants de GPS.
- Google earth à partir de photos satellites
13 novembre 2007
9
Les partagiciels
●
●
●
GPStrack : français, un must, mises à jour
régulieres, un forum, une liste de distribution
par mail, et un site, tres documentés.
OZIexplorer : equivalent anglais de GPStrack,
très au point egalement (fonctionne sur PDA)
Une multitude d'autres logiciels existent :
cartesurtable, Touratech, Trackmaker
Voir lien suivant
http://agirard.free.fr/GPS/LiensGPS.html
13 novembre 2007
10
Les logiciels avec cartographie
« liées »
●
●
Carto exploreur : le plus complet, existe en
version 3D, mais cartes cheres (2 CD pour un
departement)
IGN Rando : moins cher que le precedent, les
cartes sont regroupées par massif (ex : alpes
du nord)
13 novembre 2007
11
Logiciels avec cartes vectorielles
●
●
●
●
GPStopo (Garmin) : logiciel (mapsource) fonctionnant
avec les derniers GPS de la gamme (series Etrex HC et
GPSmap). Quasiment toute la france est couverte.
Mapsend topo (Magellan) : utilisables sur la serie des
Meridian et des Explorist : 4 regions couvertes pour le
moment, Alpes, pyrenées, bretagne, ile de france.
Apres lecture sur divers forums, il paraitrait que les cartes
magellan soient plus lisibles et utilisables sur les GPS
portables : à verifier ?
Reste que ces cartes topo semblent peu au point (detail,
interdistances courbes de niveau (40 m sur garmin ?) et
difficilement exploitables.
13 novembre 2007
12
Mon usage personnel
●
●
●
J'utilise depuis 6 ans un GPS Magellan Sportrak
Pro en mer et en montagne.
Aujourd'hui, en montagne, j'utilise
essentiellement, Cartoexploreur 3D, et GPS
track.
Si on a du temps à perdre on peut s'amuser à envoyer les
traces sur Google Earth
, et meme monter un film vidéo
de la trace en 3D (google earth pro)
13 novembre 2007
13
GPStrack
●
●
●
Ce logiciel est un partagiciel. Apres
telechargement il est entierement fonctionnel
pendant 60 jours. Apres ce delai le cout est de
Les mises à jour sont regulieres et integrent
rapidement toutes les nouveautes (appareils,
format etc...)
Il reconnaît la majorité des GPS connus et
utilise les protocoles NMEA standards pour la
lecture des donnees.
13 novembre 2007
14
Utilisation de GPStrack
calibration d'une carte topographique
●
Scanner à 150 dpi mini
●
Ouvrir la carte dans GPStrack
●
●
Calibrer la carte à l'aide de 3 points : en général
3 points d'intercept de la grille UTM, ou des
points d'une autre grille, voir des POI
Une fois la carte calibrée, il est aisé de
selectionner des WP sur la carte, puis de les
transferer dans le GPS
13 novembre 2007
15
Utilisation de GPStrack
●
Il est egalement possible de recuperer, les
traces, routes ou Waypoints provenant du GPS
moyennant le choix des options de transfert
typiques de votre GPS.
●
13 novembre 2007
16
Utilisation de Cartonav 3D
●
●
●
Ce logiciel est vendu (cher) par la société Bayo
qui a negocié les fonds de cartes 25000eme
avec l'IGN
Il existe plusieurs versions de ce logiciel dont
une qui permet de visualiser la 3D
Les cartes sont regroupées sur des CD ( 2 CD
par departement en général) et les fichiers
images sont codés afin de rendre impossible la
lecture des cartes avec d'autres logiciels ☺
13 novembre 2007
17
Utilisation de Cartonav
●
●
●
L'utilisation est plus simple que pour GPStrack
(pas de scan ni de calibration de la carte)
Il suffit de cliquer les WP ou/et les routes sur la
carte et de les transferer sur le GPS
Un multitude d'autres fonctions sont disponibles
dans le logiciel (vue 3D etc ...)
13 novembre 2007
18
GPS/PC appliqué à la montagne
Le GPS ne change pas le comportement de toute personne
fréquentant la montagne, surtout l'hiver :
- il est indispensable de preparer la course chez soi.
- le choix du cheminement sur la carte avant la course
permet de pouvoir s'impregner de la topographie et
d'estimer le meilleur parcours en fonction des conditions
nivologiques (zones à risque) : pas la peine de mettre les WP sur
le trait bleu du parcours type de la carte IGN ☺
- Toujours prendre une marge de securité (100 m) par
rapport à des points dangereux, crevasses, séracs,
aretes : erreurs dues aux cartes (date du relevement),
precision du GPS...
13 novembre 2007
19
●
●
Lexique :
- Waypoint (WP): point de passage
- Route : succession de segments reliant des
points de passage
- Tracé : l'itinéraire à suivre collant du plus près
possible au cheminement désiré
- Trace : le cheminement effectivement suivi sur
le terrain au cours de la randonnée.
Les 3 premiers sont définis avant la rando, la
Trace etant l'itineraire suivi pendant la rando.
13 novembre 2007
20
●
●
L'utilisation d'un tracé est l'idéal mais pas
forcement la plus simple ni la plus rapide des
methodes :
- c'est compliqué à réaliser meme sur PC (à la
souris)
- Il faut toujours prendre une marge de 50 voir
100 m par rapport aux zones dangereuses.
Le cas le plus adapté : la course a déjà été
réalisée et il suffit de transferer à nouveau le
tracé vers le GPS.
13 novembre 2007
21
●
Suivi d'une Route :
- Devant la carte, on décompose l'itinéraire en une suite de
segments rectilignes, choisis de manière à assurer,
compte tenu du modelé du terrain, une progression aisée.
- Determination des extremités de ces segments,
devenant des WP, permettant de determiner la Route à
suivre
- le GPS indiquera, le relévement et la distance du
prochain WP ou encore l'écart en mètres à droite ou à
gauche par rapport à la route théorique.
13 novembre 2007
22
●
Méthode des « garde-fous »
- Il peut être pratique de borner la zone de progression par
deux Routes dont l'écartement est fonction de la configuration
du terrain.
- On tracera donc ces deux « garde-fous », en tenant compte
des zones dangereuses (par ex des pentes risquant de partir en
avalanche ou d'en recevoir en provenance de l'amont)
- En cours de randonnée, il suffira de se maintenir entre les
garde-fous pour parvenir au but sans danger.
-Ceci est particulièrement pratique en randonnée à ski où l'on
décrit de larges zigzags à la montée pour tenir compte de l'état
de la neige et du micro relief.
13 novembre 2007
23
●
Positionnement :
- Sur le terrain, on peut se situer sur la carte en y reportant, à
l'aide d'une grille, la position indiquée par le GPS.
- La chose est aisée sur une carte munie d'un carroyage (ex
TOP 25 IGN) sinon il faut avoir carroyé la carte avant la
randonnée (avec les reperes dans les marges)
- Ne pas oublier de régler le GPS sur le datum correspondant à
ce carroyage :
●
- WGS 84 si on utilise les nouvelles TOP 25
●
- Euro 50 si on a carroyé la carte à l'aide des amorces latérales
13 novembre 2007
24
●
Mémorisation du parcours :
Meme si la consommation électrique s'en ressent, il est
souhaitable de laisser le GPS en fonctionnement durant
toute la rando :
- Il sera toujours possible de revenir sur ces pas à qq
metres prés !
- ça permet d'enregistrer la trace pour refaire la course,
voir de la passer aux copains.
-
13 novembre 2007
25
●
●
Carte sans carroyage ni amorces en marge :
C'etait (?) le cas de certaines cartes espagnoles, italiennes, ou
autrichiennes.
Plusieurs methodes existent :
- Utilisation des meridiens ou paralleles existants pour
determiner les coordonnees de leurs intersections qui seront les
points directeurs
-> méthode par projection à partir de ce point (azimut/distance)
-> calcul les distances aux deux points directeurs les plus proches.
- Si pas de meridien ni parallele (et oui ça existe encore il parait)
il faut utiliser des points remarquables (refuge, place, pont)
comme point directeur
13 novembre 2007
26
13 novembre 2007
27
●
http://francois.leroux.free.fr/gpstopo/
13 novembre 2007
28
Le futur ?
13 novembre 2007
29

GPS/ordinateur : comment l`utiliser - page acceuil cours cd69

Transcription

Documents pareils

CI2 - TP12 - DR - GPS LMR FX 312 - Sen-Bretagne

La navigation par satellite pour tous

système gps - GPS Navirad

Yakumo alphaX Navigator Europe

Untitled

Deblocage du Navman F35 Cette documentation traite du

Téléchargez cet article au format PDF (PDF, 54 Ko)

Genève Aéroport · Car return / Retour des voitures

Système global Tinytrak - Gps

PDA-GPS sur X8
