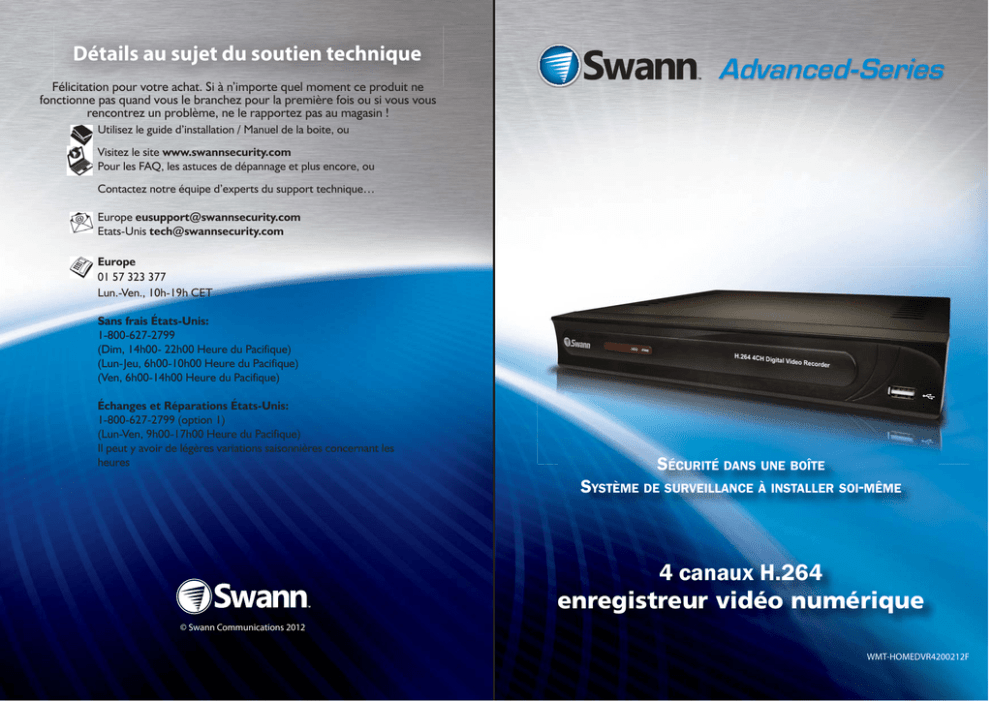

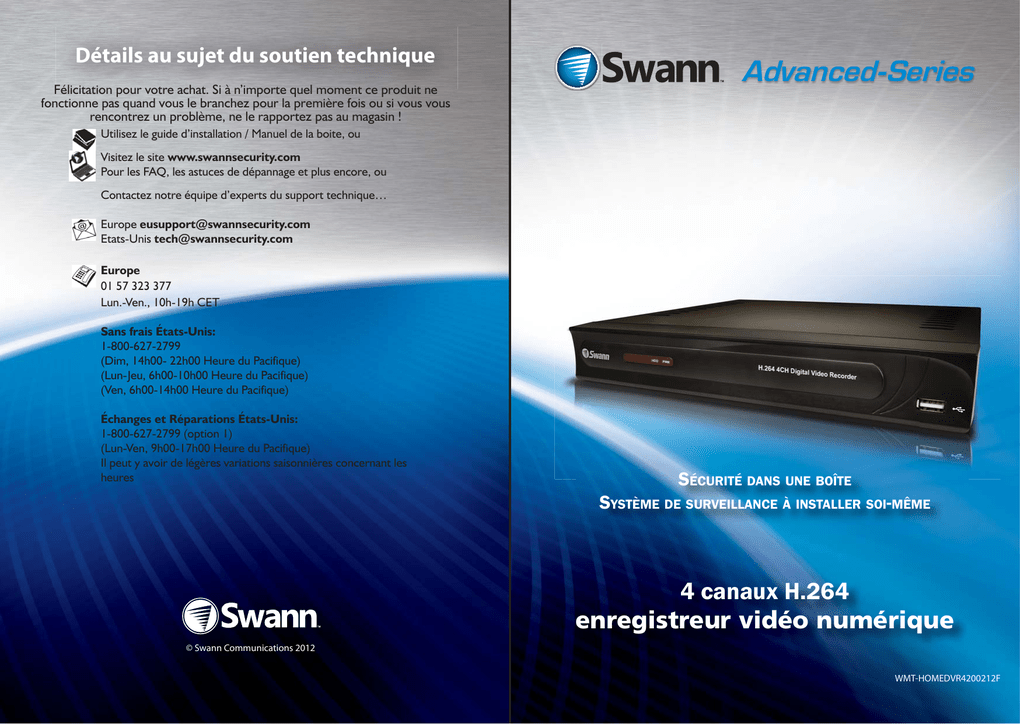

1 - Swann

Détails au sujet du soutien technique
Félicitation pour votre achat. Si à n’importe quel moment ce produit ne
fonctionne pas quand vous le branchez pour la première fois ou si vous vous
rencontrez un problème, ne le rapportez pas au magasin !
$GYDQFHG6HULHV
Utilisez le guide d’installation / Manuel de la boite, ou
Visitez le site www.swannsecurity.com
Pour les FAQ, les astuces de dépannage et plus encore, ou
Contactez notre équipe d’experts du support technique…
Europe [email protected]
Etats-Unis [email protected]
Europe
01 57 323 377
Lun.-Ven., 10h-19h CET
Sans frais États-Unis:
1-800-627-2799
(Dim, 14h00- 22h00 Heure du Pacifique)
(Lun-Jeu, 6h00-10h00 Heure du Pacifique)
(Ven, 6h00-14h00 Heure du Pacifique)
Échanges et Réparations États-Unis:
1-800-627-2799 (option 1)
(Lun-Ven, 9h00-17h00 Heure du Pacifique)
Il peut y avoir de légères variations saisonnières concernant les
heures
SÉCURITÉ DANS UNE BOÎTE
SYSTÈME DE SURVEILLANCE À INSTALLER SOI-MÊME
4 canaux H.264
enregistreur vidéo numérique
© Swann Communications 2012
WMT-HOMEDVR4200212F
Guide d’installa
Information de garantie
Swann Communications USA Inc.
12636 Clark Street
Santa Fe Springs CA 90670
USA
A
Eléments d’installation rapide
e
Swann Communications
Unit 13, 331 Ingles Street,
Port Melbourne Vic 3207
B
Swann Communications LTD.
Stag Gates House
63/64 The Avenue
SO171XS
United Kingdom
Termes et Conditions de garantie limitée
Câble RCA
4ch H.264 DVR
Swann Communications garantit ce produit contre tout défaut de fabrication et
contre tout défaut matériel pour une période de un (1) an à compter de la date
d’achat. Vous devez présenter votre reçu comme preuve de la date d’achat pour
Télécommande
Adaptateur DVR
valider votre garantie. Toute unité défectueuse sera réparée gratuitement (pièces
et main d’œuvre) ou remplacée, à la discrétion de Swann. L’utilisateur final est
responsable de tous les frais de port qu’implique l’envoi du produit au centre
de réparation de Swann. L’utilisateur est responsable de tous les frais de port si
Caméras
Camé et accessoires optionnels
Vos accessoires peuvent être différents de ceux photo.
C
Brancher le DVR sur une TV
Vue arrière de la TV
INPUT
1
Connectez l’extrémité RCA
du câble RCA vers BNC à
l’arrière de la prise ENTREE
TV
2
Connectez l’extrémité de la
prise BNC du câble à la prise
ENTREE VIDEO située à
l’arrière du DVR, en haut.
Vue arrière du DVR
3
Réglez votre TV sur l’ENTREE
correcte, parfois appelée A/V,
entrée, source, L1, L2 etc.
Consultez le guide de votre
téléviseur pour plus de détails.
l’envoi doit être effectué en provenance ou à destination de tout pays hors du
pays d’origine.
La présente garantie ne couvre pas tous les dégâts consécutifs à un mauvais usage
du produit. Tous les coûts associés à la prise en charge ce produit ou à son usage
sont dans ce cas de la responsabilité de l’utilisateur. Cette garantie s’applique à
l’acheteur original du produit et ne peut être transférée à une tierce partie. Toute
modification non autorisée de tout élément, u toute preuve de mauvaise utilisation
de cet appareil annulera l’ensemble des garanties.
Certains pays n’autorisent pas les limitations de certaines exclusions de la présente
garantie. Les réglementations et lois locales priment.
73
6ZDQQ&RPPXQLFDWLRQV‡7ROO)UHH7HFKQLFDO6XSSRUW86$1-800-627-2799$XVWUDOLD1300 13 8324‡(PDLOtech
Spécifications techniques
Format de compression
Format Vidéo
Systèmes d’exploitation
Entrées/Sorties
Linux
BNC: 4-ch sorties / BNC: 1-ch sortie / VGA: 1 sortie
Audio
RCA :1-ch entrées / RCA:1-ch entrées
Résolution
Enregistrement
Connexions caméras
NTSC: 704 x 480 / PAL: 704 x 576
VGA: 800 x 600, 1024 x 768, 1280 x 1024,1440 x 900
Vitesse images
NTSC: 120fps / PAL: 100fps (partagée par 4 canaux)
affichage
Ratio d’aspect
ation rapide 4c H.264 DVR
NTSC ou PAL
Vidéo
Résolution
D’affichage
H.264
4:3 (PAL, NTSC, VGA) ,16:10 (VGA)
1
Connectez la prise BNC du câble
caméra à la prise BNC située sur
la rallonge.
3
Connectez les prises d’alimentation DC de la
rallonge aux séparateurs d’alimentation.
NTSC: CIF(352x240) / HD1(704x240) / D1(704x480)
PAL: CIF(352x288) / HD1(704x288) / D1(704x576)
Vitesse images NTSC: 60fps-D1 / 120fps-HD1 / 120fps-CIF (partagée par 4 caméras)
affichage
PAL: 50fps-D1 / 100fps-HD1 / 100fps-CIF (partagée par 4 caméras)
D’affichage
Single / Quad / SEQ
Enregistrement
Meilleure / Bonne / Normale
Caractéristique
Modes d’enregistrement
Disque
Dure
Manuel / Détection de mouvement / Calendrier
Interface
1*SATA Fixed HDD
Support
Jusqu’à 2000 Go (2 To) par disque dur
Recherche de lecture
Interface de USB
PTZ Control
Connexion LAN
USB 2.0 pour souris et fichier de sauvegarde / mise à niveau
RJ45, 10M/100M
Support TCP/IP, DHCP, DDNS, PPPoE, Static, UPnP
Contrôle à distance
Supporte visualisation en direct avec (Internet Explorer) et les
smartphones sélectionnés
La durée pack
4
Branchez la prise
séparateur à la prise
DC située au niveau
de l’alimentation.
USB vers Clé
15 / 30 / 45 / 60 mins sélectionnable
Télécommande
Oui (incluse)
Souris
USB (incluse)
Alimentation
DC12V
Dimensions
12.4" x 8.9" x 2.4"
315mm x 225mm x 60mm
Poids
Connectez l’autre extrémité
de la prise BNC de la rallonge aux
prises caméra situées à l’arrière du DVR.
RS-485 / support PELCO-P & PELCO-D
Protocole(s) réseau
Sauvegarde
2
Listes Heure & Date / événement
5
Branchez le DVR et les
adaptateurs d’alimentations
de la caméra sur prises
électriques.
4.4lbs / 2kg
72
[email protected]
www.swannsecurity.com
.com
Avant de commencer
Vérifi cation FCC
Note : Cet équipement a été testé et est en conformité avec les limites édictées dans le paragraphe 15
des Règlementations FCC, relatif aux équipements numériques de classe B. Ces limites ont été défi nies
dans le but de fournir une protection raisonnable contre les interférences néfastes dans les installations
résidentielles. Cet équipement génère, utilise et peut irradier des énergies de fréquences radio et, s’il
n’est pas installé dans le respect des instructions fournies, peut provoquer des interférences auprès des
appareils de réception radiotélévisée. Ces dernières peuvent être déterminées en allumant et éteignant
l’équipement installe. L’utilisateur est incité à essayer, si besoin est, de corriger les interférences
à l’aides des mesures suivantes :
•
Réorienter ou déplacer l’antenne réceptrice.
•
Augmenter l’espace entre l’équipement et le récepteur
•
Brancher l’équipement sur une prise ou un circuit différents de celui auquel le
•
récepteur est connecté.
•
Consulter le revendeur ou un technicien radio/télévision expérimenté.
Ces appareils sont conformes au paragraphe 15 des normes FCC. Leur opération
est sujette aux deux conditions suivantes :
1.
ces appareils ne doivent pas provoquer d’interférence dangereuse, et
2.
ces appareils doivent accepter toute interférence reçue, y compris les interférences pouvant
entraîner un fonctionnement non désiré.
NOTE IMPORTANTE Protection contre les écoutes illégales.
Excepté dans le cadre d’opérations d’applications de la loi conduites par les autorités compétentes,
il est strictement interdit d’utiliser le matériel fourni afi n d’écouter ou d’enregistrer illégalement des
conversations privées au-delà des strictes limites édictées par les personnes engagées dans lesdites
conversations.
ATTENTION: Toute modifi cation non approuvée par la partie responsable de la mise en conformité de
l’appareil peut annuler les autorisations ou droits d’utilisation de l’équipement.
INSTRUCTIONS DE SECURITE IMPORTANTES:
•
Assurez-vous que le produit est correctement fi xé et stable.
•
Ne pas utiliser si les câbles ou connexions sont exposés.
•
Ne pas couvrir les ventilateurs situés sur le côté ou à l’arrière du DVR et offrir un espace nécessaire à
une bonne ventilation.
INFORMATION MOT DE PASSE PAR DÉFAUT
Pour assurer votre confidentialité, ce DVR supporte la protection par mot de passe.
2
•
Le nom d’utilisateur par défaut ayant un accès illimité est « ADMIN ». Si le DVR vous demande
d’ouvrir une session avant que vous n’ayez défini un mot de passe, entrez ADMIN comme nom
d’utilisateur et laissez le mot de passe en blanc. Cela vous donnera accès à tous les éléments du DVR.
•
Il n’y a pas de mot de passe « par défaut » - jusqu’à ce que vous définissiez un mot de passe et activiez
une protection par mot de passe, le DVR ne vous en demandera pas un.
•
Pour assurer une confidentialité continue, nous recommandons fortement de définir un mot de
passe aussitôt que possible. Choisissez quelque chose que vous retiendrez, mais que les autres ne
pourraient pas deviner.
•
S’il vous arrive de vous verrouiller hors du DVR, vous devrez communiquer avec nous au Centre
d’assistance téléphonique du Soutien technique de Swann—le numéro est sur la couverture arrière.
Dépannage
Problème: I’m not seeing a mouse cursor, and I can’t open any menus!
Solution: Essayez d’appuyer sur la touche « 0 » sur la commande à distance pour changer
la sortie primaire.
Problem: Mon moniteur n’affiche rien/ pas d’image.
Solution: Il peut se produire quelques petites choses. Voici quelques théories :
•
Assurez vous que vous avez connecté la SORTIE VIDEO de l’enregistreur vidéo
numérique à l’ENTRÉE VIDEO à l’arrière de votre TV/moniteur. Essayez différents
canaux sur votre TV ou moniteur – plusieurs TVs appellent leur entrée de composante
vidéo par des noms peu clairs comme AV, TV/AV, AUX, COMPOSITE, CANAL 0 et ainsi
de suite. Essayez d’utiliser une entrée vidéo différente sur le téléviseur. Essayez
d’utiliser un câble différent. Si rien ne fonctionne, il est temps de changer la TV!
•
Si vous utilisez un moniteur VGA, vérifiez que la résolution qui sort du DVR est
moindre ou égale à la résolution maximale (ou native) du moniteur. Il se peut que
vous soyez obligé de brancher une TV ou un autre moniteur pour changer ce réglage
sur le DVR – ou ayez un moniteur qui peut afficher des résolutions plus élevées.
Problème: Mon DVR ne s’allume pas.
Solution: Assurez-vous d’avoir branché le bloc d’alimentation (12 V) au DVR et dans
la prise de courant murale. Vérifi ez attentivement l’intégrité des connexions. Vérifi ez
l’interrupteur principal à l’arrière de l’unité. Essayez une autre prise de courant.
Problème: Mon affi chage montre « AUCUN DISQUE DUR » lorsque j’appuie sur enregistrer.
Solution: Si vous avez récemment changé le disque dur de votre unité DVR, assurezvous qu’il est branché correctement; sinon, le disque dur peut être défectueux. Essayez
de connecter un autre disque dur (qui fonctionne) au DVR; si cela ne fonctionne toujours
pas, il se peut que le DVR soit défectueux. Nous vous suggérons d’appeler le Soutien
technique Swann. Les coordonnées sont à l’endos de ce manuel.
Problème: Je n’obtiens aucune image de mes caméras sur quelconque de mes affi chages.
Solution: Assurez-vous que les caméras sont connectées correctement au DVR et que
leurs blocs d’alimentation (habituellement, 12 V 500 mA, mais certaines caméras ont des
exigences différentes, particulièrement lorsqu’un bloc d’alimentation est utilisé pour
plusieurs caméras). Vérifi ez que les câbles ne causent pas le problème en connectant les
caméras directement au DVR ou à la télévision (si vous avez les bons adaptateurs).
Problème: Un des affi chages n’apparaît pas sur mon écran.
Solution: Assurez-vous que toutes les caméras sont à ON dans CONFIGURATION CAMÉRA.
Vérifi ez l’intégrité de vos câbles et de vos connexions. Vérifi ez l’alimentation électrique à
la caméra. Essayez de connecter une autre chaîne à l’entrée douteuse.
Problème: Je ne peux pas me connecter à distance à mon DVR en utilisant le navigateur
Internet Explorer.
Solution: Assurez-vous d’avoir confi guré l’IP, l’ActiveX et la CONFIGURATION UTILISATEUR
correctement. Rappelez-vous que le MOT DE PASSE UTILISATEUR peut être différent du
MOT DE PASSE ADMIN. Le MOT DE PASSE ADMIN est utilisé pour se connecter à distance
au DVR.
Problème: Je ne peux pas copier des fi chiers du DVR.
Solution: Assurez-vous que le DVR est connecté à une clé USB, et que la clé USB est
formatée pour un système de fi chier FAT32. Certaines clés USB ne sont pas compatibles
avec le DVR (c’est rare), parce qu’elles utilisent une classe inhabituelle de l’unité USB –
dans ces cas, essayez d’utiliser une clé USB différente.
71
Installation/Changement du disque dur
Note: Les instructions suivantes
sont destinées à l’installation où le
changement de disque dur. Si votre
enregistreur vidéo numérique à déjà un
disque dur pré installé, et que vous ne
voulez pas le changer, ignorez ces étapes.
1. Assurez vous que l’enregistreur
vidéo numérique est éteint et
débranché du secteur.
2. Repérez et enlevez la vis à arrière
de l’enregistreur vidéo numérique,
et les 2 de chaque côté.
3. Soulevez la partie supérieure du
boîtier de l’enregistreur vidéo
numérique.
4. Repérez les 2 vis qui maintiennent
le châssis du disque dur. Enlevez
ces vis et ôtez le disque dur de
l’enregistreur vidéo numérique.
5. Enfoncez la pince métallique sur
le câble SATA (câble unique rouge
ou orange) pour de connecter le
câble du disque dur. Débranchez
le câble d’alimentation (2 câbles
noirs, 1 jaune, et 1 rouge) de arrière
du disque dur.
6. Si vous remplacez le disque dur, insérer
le nouveau disque dur dans le châssis.
7. Fixez le HDD au boîtier de
l’enregistreur vidéo numérique
comme à l’Etape 4. N’oubliez
pas – le HDD entre à l’envers, tel
qu’illustré dans l’image à droite.
8. Replacez le couvercle du boîtier.
9. Insérez les vis restantes sur les
côtés et à l’arrière de l’enregistreur
vidéo numérique comme à l’Etape
2.
2a
2b
3
4
Power Cable
70
Table des matières
SATA Cable
Avant de commencer
Table des matières
Aperçu
Informations importantes
Schéma du panneau avant
Schéma du panneau arrière
Schéma de la télécommande
Navigation des menus
Mise en marche de l’enregistreur vidéo numérique
Menu principal
Menu de Réglage de l’affichage
Menu d’Enregistrement
Menu de Réglage de l’enregistrement
Configuration de la fréquence de trames manuelle
L’horaire d’enregistrement
Menu détection de mouvement
Au sujet de la détection de mouvement
Configuration de la zone de détection de mouvement
Menu de configuration du réseau
Le Menu de Recherche Vidéo
Liste des fichiers détaillés et du journal
Copie de secours sur USB
Lecture
Lecture de film vidéo sauvegardé sur un PC
Lire une vidéo de sauvegarde sur un Mac
Menu gestion de l’appareil
L’écran de gestion du Disque dur
Menu de réglage PTZ (Pan/Tilt/Zoom)
Menu Configuration de l’alarme
Réglage d’envoi automatique des courriers électroniques
Menu réglage système
Menu réglage de l’heure
Menu Configuration Utilisateur
Menu réglage vidéo / audio
Menu Langue
Informations système
Menu maintenance système
Contrôles PTZ
Accès à distance
Accès à distance: Ports et UPnP
Accès à distance : Adresses IP
Accès à distance via Internet Explorer
Accès à distance à partir d’un Dispositif Mobile
Installation/Changement du disque dur
Dépannage
Spécifications techniques
Information de garantie
Détails au sujet du soutien technique
2
3
4
6
7
8
10
12
16
18
20
22
23
24
25
27
28
29
30
33
34
35
37
39
41
43
44
46
47
49
51
52
54
56
57
58
59
60
62
63
64
66
68
70
71
72
73
74
5/8
3
Aperçu
Félicitations pour votre achat de la Swann DVR!
Vous avez choisi une solution de surveillance et d’enregistrement de sécurité à
usages multiples, puissante avec un très bon rapport qualité prix pour votre domicile
ou votre commerce. Prenons quelques instants pour discuter de certaines des
excellentes fonctionnalités qu’offre la DVR et certaines des choses à garder à l’esprit
avant d’installer le système.
Surveillance et enregistrement sur 4 Canaux
La DVR peut surveiller et enregistrer quatre canaux simultanément. Vous
pouvez configurer les modes d’enregistrement pour les quatre canaux de
manière indépendante – par exemple, vous pouvez avoir une programmation
d’enregistrement sur deux canaux, avec un qui enregistrent en continu et un canal
armé pour enregistrer en mouvement. Ou toute autre combinaison à laquelle vous
pouvez penser!
Compression Puissante H.264
Le codec vidéo avancé utilisé par la DVR, appelé H.264, offre des fichiers vidéo
de haute qualité à une fraction de la taille des codecs vidéo tels que MPEG-2 ou
quelque chose de similaire. En tout cas, cela signifie que vous pourrez stocker
plus d’enregistrements vidéo sur le disque dur de la DVR, et que la qualité de ces
enregistrements sera considérablement plus élevée que celle des formats vidéo plus
anciens. H.264 à été développé pour offrir la compression de données la plus élevée
possible (économisant ainsi de l’espace sur votre disque dur) tout en conservant une
haute qualité d’image.
Fonctionnalités de mise en réseau puissante d’accès à distance
La DVR offre un port Ethernet qui peut être utilisé pour connecter l’enregistreur
vidéo numérique à votre réseau domestique. Utilisé avec un service Internet à
haut débit, elle vous permet d’accéder à l’enregistreur vidéo numérique à distance
à partir de n’importe quel terminal Internet à haut débit sur Terre! Comme si cela
n’était pas assez pratique, l’enregistreur vidéo numérique offre également une
assistance pour les dispositifs mobiles, ce qui permet de vous connecter à l’appareil
à partir d’un appareil fonctionnant:
• iOS (iPhone 3GS ou plus récent, iPad)
• Android (version 2.1 ou plus)
• BlackBerry OS (version 5)
• Microsoft Windows Mobile® 6.1 (ou plus) Professional
• Symbian (S60, 3ème ou 5ème édition)
Multiple connexions du moniteur
Non seulement la DVR offre de multiples ports vidéo out (qui vous permettent de
le connecter à deux téléviseurs à la fois), mais il vient aussi avec une sortie VGA, qui
vous permet de connecter l’enregistreur vidéo numérique à un écran d’ordinateur.
La connexion VGA permet d’obtenir une image d’une qualité beaucoup plus haute
que les connexions vidéo composites traditionnelles, dotées de résolutions jusqu’ à
1440 x 900 pixels.
4
Préparer votre appareil mobile
La technologie mobile est de plus en plus évoluée, et le rythme d’évolution ne cesse
d’augmenter. Nous faisons constamment des mises à jour de nos logiciels pour faire
face à l’évolution des combinés et autres appareils disponibles, et nous développons
de nouvelles applications pour les autres systèmes d’exploitation et matériels.
Nous ne pouvons donc pas vous dire exactement comment préparer votre appareil
mobile ici. Premièrement, il n’y a pas assez d’espace sur cette page pour couvrir
tous les appareils mobiles compatibles. Plus encore, toute information que nous
imprimerions serait probablement périmée d’ici à ce que vous la lisiez!
Vérifiez :
www.swannsecurity.com/mobile
les guides pour configurer les appareils mobiles à utiliser avec le DVR.
Plateformes mobiles supportées
Au moment d’écrire ces lignes, le DVR supporte un appareil mobile (cellulaire,
tablette, PDA ou similaire) sur un réseau 3G avec :
•
iOS (iPhone 3GS ou plus récent, iPad)
•
Android (version 2.1 ou plus)
•
BlackBerry OS (version 5)
•
Microsoft Windows Mobile® 6.1 (ou plus) Professional
•
Symbian (S60, 3ème ou 5ème édition)
Certains appareils peuvent exiger un accès à un réseau local avec accès internet
pour fonctionner correctement, tandis que d’autres sont capables d’utiliser internet
mobile (tel HSDPA ou un protocole similaire). Cela dépend du matériel dans votre
appareil spécifique, et il y a trop d’appareils en circulation maintenant pour offrir une
liste complète.
Avis de non-responsabilité : Nous ne pouvons pas garantir que votre appareil mobile sera compatible avec ce DVR, même s’il a un des systèmes d’exploitation listé
ci-haut. Votre modèle spécifique de téléphone, tablette ou autre appareil, le matériel
qu’il contient (et la révision de cela), votre fournisseur de service, les types de services
de données qu’ils offrent et votre plan de téléphone/appareil spécifique affecteront
la performance de votre appareil mobile pour un accès à distance du DVR.
Au moment d’écrire ces lignes, le DVR supporte jusqu’à
4 utilisateurs en simultané via des appareils mobiles.
69
Accès à distance à partir d’un Dispositif Mobile
Le DVR supporte l’accès à partir d’appareils mobiles tels iPhone, iPad et le système
d’exploitation de plus en plus populaire, Android. Pour configurer correctement
votre DVR pour un accès à distance via un appareil mobile, ou tout accès à distance, il
est important que votre connexion réseau et internet soit configurée correctement.
Typiquement, c’est une question de rediriger les ports à partir de votre routeur
jusqu’à des appareils spécifiques (dans ce cas-ci, votre DVR.
Exigences
Trucs & Astuces d’Installation
Une des décisions les plus importantes à prendre dès le début est l’endroit où vous
allez installer l’enregistreur vidéo numérique. Il y à plusieurs considérations à prendre
en compte, et certaines d’entre elles sont en contradiction.
•
Votre enregistreur vidéo numérique doit être situé à un endroit central qui vous
permet d’avoir accès à un maximum d’options en plaçant vos caméras. Ceci est vrai
que vos caméras soient connectées par câbles ou sans fil – soit vous devrez installer
les câbles, soit vous utiliserez la connexion sans fil qui à une portée limitée.
•
D’autre part, votre enregistreur vidéo numérique devrait être installé à un endroit
sécurisé. Si l’enregistreur vidéo numérique est trop exposé il risque d’être saboté
ou enlevé par un intrus.
•
En supposant que vous souhaitez utiliser la plupart des fonctionnalités que cet
enregistreur vidéo numérique offre, l’idéal serait qu’il soit installé le plus près
possible d’un point d’accès au réseau. Cependant, ce n’est pas un problème
d’utiliser un câble réseau long - un câble Ethernet Cat 5E d’une longueur
maximale approximative de 90 mètres environ (trois cent pieds) devrait faire
l’affaire. Différents types de câbles réseau offriront une gamme plus longue ou
plus courte.
Pour accéder au DVR via un appareil mobile, les conditions suivantes doivent être
satisfaites :
•
Une connexion internet haute vitesse avec une vitesse de téléchargement de
plus de 256 Kbit/s (idéalement plus de 512 Kbit/s).
•
Le DVR connecté à cette connexion internet haute vitesse.
•
Votre réseau domestique correctement configuré pour permettre au PORT
SERVEUR du DVR un accès illimité à internet. Typiquement, UPnP doit être activé
(recommandé) ou les ports redirigés (non recommandé).
•
Un appareil mobile compatible avec une plateforme supportée (voir ci-dessous).
•
Les bonnes applications installées sur votre appareil mobile.
•
Un signal suffisant vers votre appareil mobile (les zones avec une couverture
intermittente ou les forces de signal trop faibles affecteront de façon négative la
lecture).
Configuration de l’enregistreur vidéo numérique pour Accès à un téléphone
mobile
1.
Entrez dans le Menu principal.
2.
Naviguer à Réseau, et repérer le champ qui s’intitule Port Mobile.
3.
S’assurer que la valeur listée est unique sur votre réseau, et en prendre note. La
valeur par défaut est 18004. Si UPnP n’est pas activé, alors ce port devra être
correctement redirigé à partir de votre routeur pour assurer une largeur de
bande maximale pour envoyer les vidéos.
4.
Le MOT DE PASSE pour l’accès mobile est le même que le mot de passe du
compte admin.
Remarque : Si vous voulez accéder au DVR via un appareil mobile, alors vous devrez
utiliser le mot de passe d’admin pour l’accéder. Nous recommandons fortement de
définir le mot de passe sur le compte admin afin d’empêcher tout accès à distance
non autorisé.
68
IMPORTANT : Remarque au sujet du fonctionnement
•
Nous vous recommandons fortement d’utiliser une souris USB (incluse)
pour la configuration et le fonctionnement du DVR.
•
Votre DVR est comme un petit ordinateur sans clavier et comme avec la
plupart des ordinateurs, la méthode la plus simple et la plus rapide de
naviguer à travers les menus et leurs diverses options est d’utiliser la souris.
•
Votre commande à distance est idéale pour ces moments où votre DVR est
hors de portée.
Contenu de l’emballage
Unité DVR
CD du logiciel
Télécommande
Câble réseau
Consignes d’installation et d’utilisation
Câble USB
Adaptateur de courant avec câble
Etiquettes de sécurité (pack de 4)
S’il vous manque un des ces éléments, veuillez contacter
Swann Communications pour recevoir de l’assistance.
5
Informations importantes
•
•
•
•
•
•
•
•
•
CONSEILS IMPORTANTS D’UTILISATION
N’exposez pas l’enregistreur vidéo numérique à l’humidité. L’eau est l’ennemi
numéro un des composants électriques et représente également un grand risque de
choc électrique.
Evitez les endroits poussiéreux. La poussière has à tendance à s’accumuler dans le
boîtier de l’enregistreur vidéo numérique, ce qui pourrait représenter un grand risque
de panne ou même un incendie.
Installez l’enregistreur vidéo numérique uniquement dans un endroit bien aéré.
Les circuits et le disque dur qui sont dans l’enregistreur vidéo numérique produisent
une quantité importante de chaleur, et cette chaleur doit sortir d’une manière ou
d’une autre.
N’ouvrez pas le boîtier de l’enregistreur vidéo numérique sauf pour installer/
échanger le disque dur. Il n’y pas de pièces remplaçables dedans.
N’ouvrez pas le boîtier lorsque l’enregistreur vidéo numérique est branché, et ne
mettez jamais l’enregistreur vidéo numérique en marche lorsque le boîtier est ouvert.
Utilisez uniquement l’adaptateur de courant fourni. D’autres adaptateurs peuvent
endommager l’enregistreur vidéo numérique ou causer un incendie.
Ne coupez pas et ne modifiez pas le câble pour quelque raison que ce soit. Si
vous le faites, cela rendra votre garantie invalide, et représentera aussi un grand
risque d’incendie ou de choc électrique.
N’exposez pas l’enregistreur vidéo numérique à des secousses ou des chocs
brusques (par exemple, une chute). L’enregistreur vidéo numérique est aussi solide
que possible, mais plusieurs des composants internes sont assez fragiles.
Souvenez-vous que l’enregistreur vidéo numérique restera allumé 24 heures sur 24,
7 jours sur 7, selon toute vraisemblance. Tenez en compte en choisissant l’endroit où
vous l’installerez.
INFORMATIONS SUR LE MOT DE PASSE PAR DEFAUT
Pour assurer votre intimité, ce DVR soutient la protection de mot de passe.
NOM D’UTILISATEUR : Le nom d’utilisateur par défaut ayant un accès illimité est
« ADMIN ». Si le DVR vous demande d’ouvrir une session avant que vous n’ayez
défini un mot de passe, entrez ADMIN comme nom d’utilisateur et laissez le
mot de passe en blanc. Cela vous donnera accès à tous les éléments du DVR.
MOT DE PASSE: Il n’y a pas “par défaut” mot de passe - jusqu’à ce que vous défi
nissez un mot de passe et activer la protection par mot de passe, le DVR-vous
pas en demander une.
Pour assurer votre intimité en cours, nous recommandons fortement la fi xation
d’un mot de passe dès que possible. Choisissez quelque chose que vous vous
en souvenez, mais que d’autres ne serait pas susceptible de le deviner.
Si vous parvenez à vous enfermer sur le DVR, vous devrez nous contacter
à l’Swann Support technique Téléphone Helpdesk - le nombre est sur la
couverture arrière.
6
Ajustez les Réglages de sécurité Internet Explorer
1.
Ouvrez Internet Explorer.
2.
Cliquez sur Outils --> Options
Internet.
3.
Dans Options Internet cliquez sur
l’onglet de Sécurité en haut.
4.
Sélectionnez l’option zone
INTERNET.
6.
Vous verrez ensuite la liste cidessous (ou une liste similaire,
selon la version d’IE que vous
utilisez).
7.
Réglez Télécharger les contrôles
ActiveX signés sur Demander.
8.
Réglez Télécharger les contrôles
ActiveX non signés sur
Demander.
9.
Réglez les Contrôles
d’initialisation et de Scripts
ActiveX non marqués comme
sécurisés sur Demander.
10. Réglez Exécuter les contrôles
active x et les Croisière sur
Activée.
5.
Cliquez sur le bouton
PERSONNALISER LE NIVEAU.
11. Réglez les contrôles de Script
ActiveX marqués comme
sécurisés pour le script sur
Activée.
12. Apres avoir fait ces modifications,
cliquez sur Ok.
13. Un message vous demandera
se confirmer vos modifications.
Sélectionnez Oui.
67
Accès à distance via Internet Explorer
Le moyen le plus facile pour accéder à votre enregistreur vidéo numérique à distance
est via un navigateur internet. Ces instructions indiqueront en détail comme accéder
à l’enregistreur vidéo numérique via Microsoft Internet Explorer®. Cette section est
basée sur la supposition que vous avez déjà configuré l’enregistreur vidéo numérique
et votre réseau pour fonctionner correctement. Accéder à distance à l’enregistreur
vidéo numérique via Internet Explorer (IE) est une excellente façon de tester si votre
Réseau fonctionne comme il faut.
Schéma du panneau avant
2
3 1
4
Au moment d’écrire ces lignes, le DVR supporte jusqu’à
3 utilisateurs qui accèdent le DVR à distance en même temps.
Note: Il se pourrait que vous ayez à altérer et configurer les contrôles ActiveX dans
IE pour donner un accès illimité à l’enregistreur vidéo numérique accès pourrait être
ralenti ou complètement bloqué par les fonctions de sécurité intégrées d’IE. Les
instructions sur ce processus sont sur la page suivante.
Pour accéder à l’enregistreur vidéo numérique à distance via Internet Explorer:
1.
Ouvrez une fenêtre Internet Explorer. Si vous n’avez pas Internet Explorer vous
pouvez le télécharger sur le site Internet de Microsoft (www.microsoft.com).
2.
Dans la barre d’adresse tapez “http://” suivi de votre adresse IP publique,
deux-points et ensuite votre port web. Par exemple, si votre port web est
“85” et votre adresse IP publique est “210.9.10.115”, ensuite vous devrez saisir:
http://210.9.10.115:85
Vous verrez ensuite une fenêtre d’identification. Ici, saisissez votre mot de passe
: Si aucun mot de passe n’est réglée, laissez cette boîte de dialogue vide.
3.
66
1) Voyant de mise en marche: Cette DEL est allumée lorsque l’enregistreur vidéo
numérique est connecté à l’alimentation et mis en marche.
2) Capteur infra rouge: Capte les signaux provenant de la télécommande
à infrarouge. Si ce capteur est bloqué ou obstrué, le fonctionnement de la
télécommande compromis.
3) Voyant du disque dur : S’allume lorsque le disque dur est actif. Il clignotera
rapidement pendant l’enregistrement ou la recherche (synchronisée avec les cycles
de lecture/gravure).
4) Port USB de sauvegarde: Pour connecter un lecteur flash USB pour effectuer la
sauvegarde d’enregistrements.
Vous devriez maintenant être amené à accéder à l’enregistreur vidéo numérique.
7
Schéma du panneau arrière
3
Adresses IP statiques et dynamiques
De la même façon que votre réseau domestique, peut utiliser des adresses IP statiques
ou dynamiques, plusieurs fournisseurs d’accès à Internet ne donne pas d’adresse IP
statique aux utilisateurs (ou facturent plus pour cela). Le moyen le plus facile de le
savoir est de contacter votre fournisseur d’accès à internet. Alternativement, vous
pouvez visiter www.whatismyip.com, noter votre adresse IP, ensuite réinitialisez
votre routeur/passerelle. Ceci devrait rafraîchir votre connexion à internet. Si votre
adresse IP reste la même, vous avez probablement une adresse IP statique. Si elle
change, vous avez une adresse IP dynamique.
Que dois-je faire avec une adresse IP dynamique?
Une option est de contacter votre FAI et de demander une adresse IP statique. Ils
facturent habituellement des frais minimes pour cela. Il faut noter que tous les FAI
n’offrent pas d’adresses IP statiques.
1
1) CH1 ~ CH4 (Entrées vidéo): Ce
sont les huit entrées des caméras,
marquées en fonction de leur canal
dans l’interface de l’enregistreur vidéo
numérique. Ainsi, branchez la caméra
que vous voulez associer au Canal 1
dans le port marqué CH1 et ainsi de
suite.
2) Sorties vidéo: Elles envoient un
signal vidéo composite à partir de
l’enregistreur vidéo numérique. Chacun
des deux ports peut être connecté à
des moniteurs différents. Cependant,
vous n’êtes pas obligé d’utiliser plus
d’un moniteur /une télévision – un seul
devrait suffire.
3) Entrée audio: Entrée audio marquée
qui accepte un signal standard de
niveau de sortie de ligne (<1V).
8
2
4
4) Sortie audio: Sortie audio. Elle
émet un signal standard de niveau
de sortie de ligne, et peut facilement
être connectée aux entrées audio
d’un téléviseur ou d’un appareil audio
autonome.
5) Connexion VGA: Pour branchement
à un moniteur VGA. Cela affichera la
même image que la sortie vidéo MAIN à
une résolution au choix entre 800 x 600
jusqu’à un maximum de 1440 x 900.
Si votre ISP n’offre pas d’adresses IP statiques alors vous pouvez utiliser un service
de référencement dynamique, comme www.dyndns.com. Ils offrent un service gratuit qui vous donnera une adresse texte (telle que www.exampleipaddress.example)
qui vous mènera directement à votre adresse IP publique. Pour que ce service fonctionne correctement, vous devrez configurer l’enregistreur vidéo numérique pour
fonctionner avec le DDNS.
Serveur: Choisissez le serveur que vous utilisez. Il y à deux options, DYNDNS (www.
dyndns.com) et 3322 (www.3322.org). Nous vous conseillons d’utiliser DYNDNS,
sauf si vous lisez couramment le Chinois.
Nom de l’hôte: Saisissez le nom de l’hôte que vous configurez dans votre service
DDNS. C’est cette adresse que vous utilisez pour accéder à votre réseau.
Nom d’utilisateur et Mot de passe: Ici, saisissez le nom d’utilisateur et le mot de
passe que vous avez configuré avec votre serveur DDNS. Ceux-ci ne doivent pas
forcement être les mêmes que le nom d’utilisateur et le mot de passe que vous utilisez dans votre enregistreur vidéo numérique ou dans votre routeur (pour des raisons
de sécurité, nous vous suggérons d’en choisir des différents).
6 Port souris USB: Pour connecter la
souris USB incluse (d’autres souris USB
standard fonctionneront aussi). Ce port
n’accepte pas les lecteurs flash USB –
ce port fonctionnera uniquement avec
une souris.
65
Accès à distance : Adresses IP
9
Adresses IP publiques et privées
L’adresse IP utilisée par l’enregistreur vidéo numérique, qu’elle soit saisie manuellement
(STATIQUE) ou assignée par l’hôte dynamique (DHCP) est l’adresse IP privée de
l’enregistreur vidéo numérique L’adresse IP privée est utilisée pour repérer l’enregistreur
vidéo numérique sur votre réseau privé. Ceci dit, pour accéder à l’enregistreur vidéo
numérique à distance via l’Internet, vous devrez connaître l’adresse IP publique de
votre réseau domestique.
Quelle est la différence?
Le système d’adressage IP que Internet utilise en ce moment supporte jusqu’ à
(environ) 4 milliards d’adresses. C’est beaucoup, mais ce n’est pas assez pour tous les
dispositifs connectés à l’appareil (des ordinateurs, des téléphones,des consoles de jeu
de vidéo, des enregistreurs vidéo numériques, des serveurs, des télévisions et même
certains réfrigérateurs peuvent avoir des Internet connexions) pour avoir des adresses
individuelles. Ce problème est résolu en assignant une adresse à chaque Déplacer sur
internet. Cela signifie que tous les LANs, tel que votre réseau local à domicile ou au
bureau, auront une adresse IP publique qui vous permettra de trouver ce réseau où que
vous soyez pourvu que vous ayez une connexion à internet.
Ceci signifie que tous les dispositifs connectés à votre réseau partagent une adresse
IP publique. Pour différentier les dispositifs sur votre réseau, votre réseau à sa propre
plage d’adresses IP, et c’est ce qu’on appelle votre adresse IP privée. L’adresse IP privée
est utilisée pour configurer votre enregistreur vidéo numérique et votre routeur et/ou
si vous redirigez le port (par ex. vous n’utilisez pas UPnP).
If you’re using DHCP addressing and have UPnP enabled on both the router and the
DVR, then you may not need to know the private IP address at all.
Comment puis-je trouver ces adresses, et comment m’en servir?
Si vous configurez un réseau dynamique (DHCP) alors vous n’avez pas besoin de
connaître l’adresse IP privée de votre enregistreur vidéo numérique (elle changera
probablement au fil du temps, de toutes les manières). Vous n’avez qu’à définir les Ports
Media et Web. Si vous n’utilisez pas UpnP (nous vous recommandons d’utiliser UpnP)
alors vous devrez rediriger ces ports.
Si vous avez configuré votre réseau en utilisant l’adressage IP STATIQUE, alors vous
saisirez une adresse IP directement dans l’enregistreur vidéo numérique Ensuite vous
devrez choisir votre Port Web et votre Port Media. Enfin, vous devrez configurer votre
routeur pour rediriger les ports que vous avez sélectionnés vers l’adresse IP privée de
l’enregistreur vidéo numérique.
Enfin, pour connaître l’adresse IP publique de vos réseaux, il vous faudra un ordinateur
avec accès à Internet connecté via le même réseau que l’enregistreur vidéo numérique
que vous configurez. Ensuite, ouvrez une fenêtre d’un navigateur internet. Dans la
barre d’adresse, allez sur www.whatismyip.com. Votre adresse IP publique s’affichera
instantanément!
64
5
6
7 8
7) RS485 Connections: This is the serial
communication port, used primarily to
connect PTZ (pan, tilt, zoom) devices.
8) Alimentation: Pour alimenter
l’enregistreur vidéo numérique. Utilisez
uniquement l’adaptateur de courant
fourni, n’en changez PAS et ne le
modifiez PAS de quelque manière que
ce soit. Les modifications faites à votre
alimentation augmentent radicalement
le risque d’électrocution ou d’incendie,
et annuleront immédiatement votre
garantie.
9) Port LAN: Pour connecter un câble
Ethernet, permettant à l’enregistreur
vidéo numérique d’être connecté à un
réseau local. Ce réseau sera à son tour
utilisé pour connecter l’enregistreur
vidéo numérique à Internet.
9
Schéma de la télécommande
Accès à distance: Ports et UPnP
UPnP
Fondamentalement, UPnP est le raccourci ultime lorsque vous configurez votre
réseau domestique. Le grand avantage de UPnP est que vous n’avez pas à vous
soucier de rediriger le port, qui est une des étapes les plus voraces en temps et
difficiles de la configuration de votre réseau.
Les exigences pour UPnP sont : Un routeur UPnP, avec UPnP activé.
1
2
3
4
5
6
8
7
9
10
11
12
13
14
15
Activer UPnP
UPnP est un réglage qui peut être activé sur certains routeurs. Vous devrez consulter
la documentation de votre routeur pour des instructions sur la façon d’activer UPnP,
si votre routeur le supporte.
Activer UPnP aura un effet mineur sur la sécurité de votre réseau. Si votre réseau est
exempt de maliciels (tels des virus, des logiciels espions, des logiciels de publicité
et ainsi de suite) alors UPnP améliorera la sécurité de votre réseau. Cela est possible
parce que les ports que les programmes et appareils utilisent lorsqu’ils sont ouverts
sont automatiquement fermés lorsque le programme est fermé ou que l’appareil est
éteint. D’un autre côté, si UPnP est activé une fois que la sécurité de votre réseau est
déjà compromise (c’est-à-dire, un appareil ou ordinateur sur le réseau est infecté par
un maliciel quelconque) alors UPnP réduira la capacité de votre réseau de mettre en
quarantaine des programmes suspects en leur permettant un accès en partance via
le pare-feu du routeur. Fondamentalement, si vous prévoyez utiliser UPnP, assurezvous que vos ordinateurs sont sains et exempts de maliciels!
Configuration du port
Le DVR requiert deux “ports” pour être disponible et correctement configure pour
fonctionner correctement sur internet. Un de ces ports est appelé le “Port Media” et l’autre
le “Port Web ” et (si vous planifiez accéder au DVR via un appareil mobile) le Port mobile.
Si vous n’utilisez pas UPnP (nous vous recommandons d’utiliser UPnP) alors vous devrez
rediriger ces ports.
Port Media:
La valeur par défaut est “9000”.
Port Web:
La valeur par défaut est “85” -c’est typiquement un bon choix
puisque peu d’autres appareils ou programmes utiliseront ce port.
S’il y a quoi que ce soit sur votre réseau qui utilise ce port, vous
pourriez devoir le changer.
Port mobile:
La valeur par défaut est 18004.
N’oubliez pas : Si vous n’utilisez pas UpnP, vous devrez rediriger ces ports de votre
routeur directement au DVR. Si ces ports ne sont pas redirigés
correctement, l’accès à distance ne fonctionnera pas.
10
63
Accès à distance
Les exigences principales pour accéder au DVR via l’Internet sont:
Une connexion Internet à haut débit
La vidéo utilise beaucoup de données, donc il vous faudra une connexion à Internet
rapide pour obtenir une lecture fluide et le contrôle à distance. Notez que la vitesse de
chargement se rapporte à la vitesse à laquelle une connexion à Internet peut envoyer
des données, pas les recevoir. La plupart des plans Internet sont ‘asymétriques’, ce qui
signifie qu’ils peuvent télécharger les données vers l’extérieur plus vite qu’ils ne les
téléchargent vers la vidéo.
Nous pensons qu’une connexion à Internet une vitesse de téléchargement (upload
speed) de 256kpbs est généralement suffisante pour l’accès à distance, mais dans
l’idéal les vitesses de téléchargement de 512kbps ou plus sont recommandées –
particulièrement pour une lecture multi canal ou la surveillance à des résolutions
plus hautes et des réglages de qualité.
Votre enregistreur vidéo numérique
&
votre réseau local correctement configurés
Il est important que votre réseau local fonctionne correctement, et que les
informations saisies dans le menu Mise en réseau de l’enregistreur vidéo numérique
(voir « Le menu Réseau” » à la page 30) aille avec les réglages généraux du réseau.
La première chose à faire est de déterminer si votre routeur requiert que les dispositifs
utilisent des adresses fixes (STATIQUES) ou dynamiques (DHCP) – il vous faudra de la
documentation qui est venue avec votre routeur pour savoir quel type d’allocation
votre routeur requiert. La plupart du temps, les routeurs supportent les deux
méthodes d’allocation. Dans des cas comme ceux-la, nous vous suggérons d’utiliser
une configuration STATIQUE, parce qu’elle vous laissera contrôler les fonctionnalités
de votre réseau, et réduire la nécessité de maintenance.
Dans une configuration DHCP, vous n’avez pas à saisir une adresse IP, les valeurs
d’un masque de Déplacer ou d’une passerelle par défaut dans l’enregistreur vidéo
numérique L’enregistreur vidéo numérique récupère plutôt cette information à partir
de votre Hôte Dynamique (habituellement votre routeur).
Pour une configuration STATIQUE, il faut fournir à l’enregistreur vidéo numérique quelle
adresse IP il faut utiliser (elle doit être unique) ainsi que les adresses du masque de Déplacer,
de la passerelle et du serveur DNS (celles-ci doivent correspondre aux autres dispositifs
de votre réseau). Le moyen le plus commun pour connaître ces valeurs est d’utiliser un
ordinateur déjà connecté au réseau, qui peut accéder à Internet Habituellement, il faut
accéder à la fenêtre des Propriétés de votre connexion au réseau local interne (LAN).
Selon votre système d’exploitation, il y à plusieurs manières de faire cela.
62
1) 0 ~ 9 (Boutons numériques): Utilisés
pour saisir des chiffres. 1 ~ 8 peuvent
être utilisés pour changer rapidement
de canal de manière similaire au
fonctionnement de la télévision, et ils
fonctionneront en mode visionnement
en simultané ou en mode lecture. De
plus, les Boutons numériques seront
utilisés pour entrer des informations
numériques– le plus souvent, votre mot
de passe.
2) TOUT: Active ou désactive la zone
affichée sur l’écran pour l’armer en
mode Enregistrement par détection
de mouvement. La Détection de
mouvement devra être correctement
configurée pour que ce bouton
fonctionne selon cette description.
3, 7, 9 & 10) Flèches: Déplacent le
curseur dans la direction appropriée
lorsque vous naviguez entre les menus.
4) Rembobinage: Pendant la lecture,
ce bouton rembobine l’enregistrement.
Si vous l’appuyez plusieurs fois, cela
augmentera la vitesse de rembobinage.
5)
Enregistrement:
Appuyez
pour
commencer
à
enregistrer
immédiatement. Il agit comme un
forçage manuel par rapport aux modes
programmation et enregistrement
en mouvement Il agit comme un
forçage manuel par rapport aux modes
programmation et enregistrement en
mouvement.
6) Menu: Un des contrôles principaux
pour naviguer à travers les menus. En
mode visionnement en simultané, il
permet d’accéder au Menu principal.
En mode Menu principal, il ramène
l’enregistreur vidéo numérique en mode
visionnement en simultané. Enfin, dans
un sous-menu, ce bouton vous ramènera
au Menu principal.
8) SEL (Sélection): L’équivalent de
Entrer/Retour sur un clavier d’ordinateur.
Utilisez ce bouton (comme son nom
l’indique) pour sélectionner une option
des menus, ou pour confirmer une saisie.
11) Sourdine: Active ou désactive
la sortie audio. Aucun effet sur les
enregistrements – si vous avez configuré
le DVR pour enregistrer l’audio, alors
il continuera de le faire lorsque le «
mute » est activé – vous ne l’entendrez
simplement plus jusqu’à ce qu’il soit
désactivé.
12) Lecture: Si vous l’appuyez en
mode visionnement en simultané, vous
passez directement en mode lecture, et
commence à lire l’enregistrement le plus
récent. En mode lecture utilisez-le pour
redémarrer la lecture après la pause ou
l’arrêt d’un enregistrement.
13) Avance rapide: Pendant la lecture, il
accélérera la lecture de l’enregistrement.
Appuyez-le
plusieurs
fois
pour
augmenter la vitesse de la lecture.
14) Arrêt: En mode lecture, ce bouton
arrêtera la lecture.
15) Pause: Pendant la lecture, ce bouton
mettra l’enregistrement en lecture en
pause, et se met en arrêt sur l’image
sur l’écran. En mode visionnement en
simultané, il activera le mode séquence
automatique, où l’affichage passe
automatiquement en revue tous les
signaux de caméra disponibles (ceci doit
être correctement configuré et activé
pour fonctionner correctement).
11
Navigation des menus
Caméra
Configuration des couleurs
Enregistrer
Configuration de Enregistrer
Motion
flèches, vous serez en mesure de changer la vitesse à laquelle la caméra fera
une rotation autour de l’axe Z (pan), autour de l’axe X (tilt) et mouvement de
la lentille le long de l’axe Y (zoom). Plus la vitesse est élevée, plus la caméra
bougera rapidement.
NOMBRE DE POINTS PRÉDÉFINIS : Le nombre total de points prédéfinis
actuellement définis.
9.
POINT PRÉDÉFINI SÉLECTIONNÉ : Le point prédéfini actuel qui est défini/édité.
Area Setup
Réseau
Recherche
8.
10. TEMPS D’ARRÊT : Combien de temps la caméra arrêtera à chaque point
prédéfini lorsqu’en mode CRUISE.
Recherche
11. ALLER À : Déplace la caméra au point prédéfini sélectionné.
Lecture
Détails des fichiers
Copie de secours
12. DÉFINIR : Sauvegarde la position actuelle de la caméra comme un point
prédéfini.
13. ERASE: Deletes the selected preset point.
14. SAUVEGARDER : Sauvegarde les changements.
Gestion HDD
Menu
Principal
Appareil
Config alarme
Réglages VPIZ
Courriel auto
Mode Croisière
Pour régler le MODE CROISIERE, vous devrez définir des
“POINTS” pour chaque canal avec une caméra PTZ que
vous voulez utiliser en mode “croiserez”. Un POINT est un
endroit vers lequel la caméra doit se déplacer pour lors de
son cycle.
•
Réglage Date et Heure
Mot de passe utilisateur
Réglages vidéo
Système
Langue
Information système
Entretien du système
12
Déplacer la caméra vers la position désirée en utilisant les flèches.
• Appuyez le bouton
.
• Le point sera sauvegardé. Son nom sera en avance
d’un chiffre par rapport au point précèdent.
• Pour un réglage facile du mode croisière, définissez
vos points dans l’ordre dans lequel vous voulez que la
caméra se déplace en allant de point en point.
Le bouton
ramènera la caméra à un point prédéfini. Le bouton
éliminera tous
vos points définis.
Lorsque vous avez réglées vos points, sélectionnez
puis
.
• Pour déclencher le mode croisière, sélectionner DEMARRER CROISIERE à partir du
menu alimente
• Pour arrêter le mode croisière, sélectionner ARRETER CROISIERE à parti du même
menu.
N’oubliez pas : Avant que le mode Cruise puisse fonctionner, vous devrez avoir activé le menu Configuration VPIZ. Voir page 44.
61
Contrôles PTZ
Vous pouvez faire apparaître la fenêtre de Réglage PTZ en appuyant sur le bouton
PTZ sur la télécommande, ou en faisant un clic droit en mode visionnement en
simultané, et sélectionnez PTZ. La fenêtre Contrôle VPIZ n’est pas disponible lorsque
le mode Cruise est activé.
Note: les fonctionnalités qui seront utilisables
dépendent des capacités et des limitations de votre système PTZ.
Here, you’ll be able to aim the camera, as well as alter aspects of the lens and iris
configuration. We’ll explain a little more about what each of these does:
1.
2.
FLECHES: Utilisées pour déplacer la caméra
manuellement dans la direction sélectionnée.
Les flèches déplacent la caméra dans la
direction choisie.
3.
ACCUEIL : Le bouton ACCUEIL remettra la
caméra à sa position de départ par défaut.
4.
ZOOM: Si vous utiliser une caméra PTZ à zoom
variable, vous pourrez zoomer en avant et en
arrière ici. Le fait de zoomer augmentera la
taille des objets visionnes, aux dépens d’une
réduction du champ de vision. Vous devrez
peut-être ajuster la mise au point en utilisant la
fonction ZOOM.
5.
60
SÉLECTION DE CANAL : Sélectionnez quel
canal d’appareil VPIZ vous voulez contrôler.
Selon les réglages de votre configuration VPIZ,
cela peut être ou ne pas être le même que
l’adresse du contrôle VPIZ.
MISE AU POINT: Ajuste le plan focal de
la lentille. Si une image est floue, essayer
d’ajuster la mise en point. Pour mieux régler
la mise au point, déplacer la lentille dans
une seule direction jusqu’ à ce que les choses
deviennent claires, et ensuite floues. Revenez
dans la direction opposée jusqu’ à ce que vous
retrouviez une mise au point nette.
Il existe deux façons de naviguer à travers les menus sur le DVR. Une d’elles est
d’utiliser la souris USB incluse. C’est la façon la plus simple et la plus rapide de
naviguer à travers les menus, de faire des sélections et d’entrer de l’information. Nous
recommandons fortement d’utiliser la souris pour opérer votre DVR.
L’autre façon est d’utiliser les boutons sur la commande à distance. C’est idéal pour
ces moments où votre DVR est hors de portée ou si vous voulez seulement effectuer
des fonctions de base.
Souris USB
1
2
3
4
Lorsqu’une souris USB est connectée à l’enregistreur vidéo numérique, elle permet
une navigation et un fonctionnement facile des menus. De ce point de vue, la souris
fonctionne de manière très similaire à la souris connectée à un ordinateur. Le bouton
de gauche de la souris est utilisé pour sélectionner, confirmer les choix et également
interagir avec le menu système. Le bouton droit de la souris ouvre le menu popup (lorsqu’on l’appuie en mode visionnement en simultané) ou sort d’un menu
(lorsqu’on l’appuie dans le menu système).
Télécommande
5
Pour une explication des fonctions des boutons sur la télécommande, veuillez
voir « Schéma de la télécommande » à la page 10. Bon nombre des contrôles
fonctionnent de manière similaire aux contrôles d’un lecteur DVD ou un appareil
équivalent. Cependant, à cause de la nature spécifique et des canaux multiples de
l’enregistreur vidéo numérique, le fonctionnement de certains boutons peut ne pas
être immédiatement évident.
6
7
8
9
10
11
12
14
13
IMPORTANT:
15
6.
IRIS: Contrôle la quantité de lumière qui entre dans la caméra Si les objets ont
l’air trop brillants (ou blancs) baisser la valeur de l’IRIS. Si les objets ont l’air
trop sombres (ou noirs) augmentez la valeur de l’IRIS. Plusieurs caméras le font
automatiquement.
7.
AJUSTEMENT DE LA VITESSE: En sélectionnant cette option la souris ou les
Le DVR affiche le menu sur seulement une sortie à la fois. Si le DVR n’affiche pas
le menu sur l’écran qui est connecté, appuyez la touche 0 sur la commande à
distance pour changer l’affichage.
13
Navigation des menus
Menu maintenance système
IMPORTANT - Souvenez-vous qu’il faut Appliquer vos modifications
Lorsque vous utilisez les menus pour modifier des réglages ou des valeurs, aucun
de vos changements ne sera sauvegardé jusqu’ à ce que vous choisissiez l’option
“Appliquer” qui est habituellement située en bas à droite de l’écran.
Si vous ne cliquez pas sur « Appliquer », une fenêtre s‘ouvrira vous demandant si
vous voulez sauvegarder vos changements. Choisissez « OK » pour sauvegarder les
changements ou choisissez « ANNULER » pour ne pas les sauvegarder.
Sélectionnez toujours APPLIQUER avant de quitter un menu ou OK à partir de la
fenêtre de dialogue Sauvegarder les changements lorsque vous quittez si vous
voulez sauvegarder les changements que vous avez faits.
Il y a deux raisons pour lesquelles tous changements à vos réglages doivent être
confirmés. Premièrement, cela permet d’éviter les modifications accidentelles des
réglages de l’enregistreur vidéo numérique lors de la navigation dans d’autres
menus. Deuxièmement, l’enregistreur vidéo numérique ne vérifie et ne charge
que les réglages que vous modifiez que lorsque le bouton appliquer à été appuyé.
Ceci est important pour prévenir un fonctionnement erratique ou des opérations
involontaires lorsque les réglages sont en cours de modification.
Remarquez que le “Menu Date et Heure ” à la page 52 ne vous demandera pas
de confirmer vos changements. C’est pour empêcher qu’une heure incorrecte soit
accidentellement sélectionnée, ce qui pourrait avoir des conséquences désastreuses.
Utilisation du Clavier à l’écran
Parce que l’enregistreur vidéo numérique n’à pas de clavier. lorsque vous devez
saisir du texte, l’enregistreur vidéo numérique vous présentera un ‘clavier’ à l’écran.
Il apparaîtra automatiquement lorsque vous sélectionnez un champ texte qui vous
permet de saisir une valeur.
14
AUTO MAINTENANCE: Lorsqu’il est à l’ ARRET il n’y aura plus d’autres options disponibles
sur cet écran. Mettez-le en MARCHE si vous voulez configurer la fonction AUTO REINITIALISER.
AUTO REINITIALISER: Ferme automatiquement l’enregistreur vidéo numérique et le redémarrera à une certaine heure de la journée, de la semaine ou du mois.
• Notez que, si vous choisissez la réinitialisation mensuelle et que vous saisissez le 31
comme date à laquelle vous souhaitez que l’enregistreur vidéo numérique soit réinitialisé,
il y à plusieurs mois de l’année qui n’ont pas de 31. Il est conseillé d’éviter cette date pour
cette raison.
• Pour conserver l’intégrité opérationnelle du DVR, il est suggéré de le redémarrer
périodiquement. Presque de la même façon qu’un ordinateur peut devenir instable
si allumé pendant une période de temps extrêmement longue, le DVR peut devenir
instable. Il est fortement recommandé que le DVR soit redémarré au moins une fois
par mois. Toutefois, puisque ceci peut être ennuyeux (particulièrement si le DVR est
placé dans un endroit incommode) vous pouvez le régler pour qu’il redémarre de
lui-même.
Lorsque l’enregistreur vidéo numérique est réinitialisé, aucun réglage ne sera perdu, et il
reprendra automatiquement son mode enregistrement et ses programmes sans altération.
MISE À JOUR: For loading new soft/firmware onto the DVR via a USB flash drive. Usually,
you won’t need to use this setting unless directed to do so by Swann Technical Support.
CHARGEMENT DE LA VALEUR PAR DEFAUT: Restaure l’enregistreur vidéo numérique à
sa configuration initiale d’usine. Peut être utile si, pour une raison inconnue, l’enregistreur
vidéo numérique se comporte de façon erratique.
REINITIALISE: Eteint et redémarre l’enregistreur vidéo numérique immédiatement.
ARRÊT : Puisque le DVR n’a pas d’interrupteur d’alimentation, vous devriez cliquer sur
cette option en premier si vous voulez éteindre votre DVR ou le débrancher du courant.
Ce qui donne du temps au DVR d’arrêter ce qu’il fait et de se préparer à fermer correctement afin d’éviter que des données soient corrompues sur le disque dur. Une fois que
le DVR a terminé son processus de fermeture, il indiquera le moment sécuritaire pour
débrancher le câble d’alimentation.
Remember: After making changes to the settings press/click the APPLY button.
59
Informations système
Pour commencer
Si vous venez tout juste de déballer votre enregistreur vidéo numérique et que vous
ne savez pas vraiment par où commencer la configuration de votre système, voici un
résumé rapide des choses les plus importantes à faire.
L’écran Information système affiche de l’information système au sujet du DVR.
Vous pouvez éditer deux éléments ici.
Nom de l’appareil :Cela identifiera le DVR sur un LAN ou via l’internet qui utilise un logiciel d’accès à
distance – le nom vous aide à identifier le DVR.
ID Appareil :
L’ID APPAREIL identifie un DVR sur le réseau RS485 sur lequel il est connecté.
Si vous faites fonctionner plusieurs DVR, alors nous recommandons que
chacun ait son propre numéro ID APPAREIL unique. L’ID doit être unique et
non partagé avec d’autres appareils comme des caméras VPIZ.
Type d’appareil : La description du type d’appareil.
Adr. MAC :
L’adresse Media Access Control (MAC).
Vers. Micrologiciel : C’est le numéro de version du micrologiciel ou du logiciel pour le DVR.
Version IE :
La version du plugin Internet Explorer.
Vers. Matériel : C’est le numéro de version du matériel.
Vers. Clavier :
C’est le numéro de version du clavier à l’écran.
•
Testez votre système. Avant d’installer les câbles dans les murs, c’est une
excellente idée de tout brancher et de vérifier que tout fonctionne. C’est
particulièrement vrai si vous utilisez des caméras en plus de celles qui sont
venues avec l’enregistreur vidéo numérique (cet enregistreur vidéo numérique
est disponible seul ou en kit avec des caméras). Nous faisons de notre mieux pour
nous assurer que le matériel qui vous est envoyé est de la meilleure qualité et
qu’il fonctionnera immédiatement, mais il arrive qu’il y ait des incidents pendant
l’expédition et parfois les pièces peuvent être défectueuses. Il vaut mieux s’en
apercevoir maintenant qu’avant que tout soit déjà monté!
•
Ensuite, une fois que l’enregistreur vidéo numérique est en marche et fonctionne,
la première chose à faire est de régler votre mot de passe (voir le « Menu
Configuration Utilisateur » à la page 54) for details on how to do it).
•
Régler la Date et l’Heure (voir le « Menu Date et Heure » à la page 52 pour
des détails) pour vous assurer qu’une fois que vous commencez à enregistrer,
vous serez en mesure de classer et de rechercher les enregistrements facilement.
De plus, si vous utilisez les enregistrements de l’enregistreur vidéo numérique
dans des procédures légales, le fait d’avoir une date et une heure précises dans
votre enregistrement devient essentiel.
•
Vérifiez votre matériel informatique - précisément, le plus important, le disque
dur (voir « Menu HDD » à la page 44). C’est la que tous vos enregistrements
seront stockés, donc il est assez important de vous assurer qu’il fonctionne
correctement.
•
Réglez vos modes d’enregistrements et/ou votre programmation (voir «
L’horaire d’enregistrement » à la page 25) pour vous assurer que l’enregistreur
vidéo numérique enregistrera ce que vous voulez qu’il enregistre, et ceci au bon
moment.
•
FACULTATIF (Utilisateurs avertis): Configurez vos paramètres de réseau (voir «
Le menu Réseau » à la page 30).
Sauvegarde et restauration des paramètres
Lorsque vous mettez à niveau le firmware et / ou une réinitialisation d’usine, vous
voudrez peut-être enregistrer une copie de vos paramètres.
•
•
•
Insert a flash drive into the DVR’s USB port, and format it if necessary.
Insérez un lecteur flash USB dans le port du DVR, et formater si nécessaire.
Dans le menu Maintenance (page 59), localisez l’option appelée Enregistrer les
paramètres. Cela va créer un fichier sur le lecteur flash qui contient toutes les
options et les paramètres que vous avez configurés, y compris votre calendrier
d’enregistrement, les paramètres de qualité, la détection de mouvement, les
conditions d’alarme, et ainsi de suite.
•
Pour charger les paramètres, insérez le lecteur flash back dans le DVR, puis
choisissez Paramètres de charge. Notez que les paramètres de chargement va
écraser tous les paramètres actuellement dans le DVR, même si vous les avez
modifié plus récemment que vous avez enregistré les paramètres.
Ne pas utiliser le lecteur flash pour toute autre fin que les paramètres peuvent
être perdues.
58
Remember: After making changes to the settings press/click the APPLY button.
15
Mise en marche de l’enregistreur vidéo numérique
Une fois que l’enregistreur vidéo numérique
à été branché au secteur, mettez-le en
marche en utilisant le bouton marche/arrêt
sur le panneau arrière. L’enregistreur vidéo
numérique prend environ 45 secondes pour
démarrer, et pendant ce temps l’image qui se
trouve à droite s’affichera.
La première fois que vous appuyez sur un
bouton sur la commande à distance ou que
vous cliquez un bouton sur la souris, il se
peut que le DVR vous demande d’OUVRIR
UNE SESSION.
Pour accéder à toutes les fonctions du DVR, entrez le nom d’utilisateur ADMIN et
laissez le champ mot de passe en blanc. Pour changer le mot de passe d’ADMIN,
modifier les privilèges des utilisateurs ou définir si le DVR doit avoir une ouverture de
session sécurisée ou non, utilisez le « Menu Configuration Utilisateur » à la page54.
Le mode par défaut de l’enregistreur vidéo numérique est le mode visionnement
en simultané. C’est le mode qui contrôle les images provenant de vos caméras en
temps réel, et vous permet de configurer vos options d’enregistrement et de canaux.
L’enregistreur vidéo numérique démarre automatiquement en mode visionnement
en simultané avec le visionnement de canaux multiples activé.
Menu Langue
•
En utilisant la souris
ou
les
flèches,
sélectionnez
le
menu déroulent des
langues.
•
Choisissez la langue
qui correspond le
mieux à vos besoins.
•
Confirmez
votre
choix en appuyant
sélectionner ou en
faisant un clic gauche
sur l’option.
Une Note sur les Langues:
Sauf si vous voulez vraiment changer la langue des menus de l’enregistreur
vidéo numérique, éviter de toucher à ce réglage Des menus en langue
étrangère peut vous compliquer la tâche de retourner au menu pour remettre
le réglage sur la bonne langue! Ceci dit, si vous la changez par erreur (ou
que l’enregistreur vidéo numérique vient avec une langue étrangère lorsque
vous le recevez) dans le Menu principal, sélectionnez l’icône en bas à droite,
ensuite dans le menu SYSTEME, les LANGUES sont l’icône en bas à gauche.
Elle affichera le menu déroulent où vous pourrez changer de langue.
Raccourcis Appareil de sortie
La première chose que vous ouvrirez probablement est le menu contextuel. Pour
accéder au menu contextuel, cliquez avec le bouton droit n’importe où sur l’écran
d’affichage en direct, ou appuyez sur le bouton MENU/ECH sur le panneau avant
du DVR, ou sur la télécommande. Le menu contextuel vous permet d’accéder
rapidement aux fonctions suivantes.
16
Vous pouvez facilement changer le réglage de l’appareil de sortie sans avoir
à ouvrir le Menu Configuration Vidéo/Audio en appuyant la touche « 0 »
(zéro) sur la commande à distance.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
57
Menu réglage vidéo / audio
Menu Principal : Ouvre le Menu Principal du DVR.
Voir page 18.
VPIZ : Ouvre les commandes Panoramique,
Inclinaison, Zoom. La même fonction est accessible
en appuyant sur le bouton VPIZ sur la télécommande
ou le panneau avant.
PIP (image sur image) : Donne accès à une liste de
modes PIP disponibles. Vous pouvez aussi accéder à
et passer à travers ces modes en utilisant le bouton
PIP sur la télécommande.
Système vidéo : Ici vous pouvez choisir entre PAL et NTSC. PAL est utilisé en Europe de l’ouest
et en Australie et NTSC est utilisé aux É.-U., au Canada et au Japon. Si l’image
du DVR est en noir et blanc, qu’il y a du vacillement ou similaire, alors c’est
probablement causé par le système vidéo qui est réglé incorrectement.
VGA Resolution: Ce réglage déterminera le niveau de détail de l’image envoyée à un moniteur
compatible VGA (branché via un port VGA à l’arrière du DVR). VGA est un
anachronisme, qui réfère au type de branchement, et non à la résolution
actuelle. Le DVR peut être réglé à quatre résolutions différentes : SVGA (800
x 600), XGA (1024 x 768), SXGA (1280 x 1024) et 1440 x 900 (une résolution
qui n’a pas un nom abrégé de trois ou quatre lettres). SVGA et XGA sont des
moniteurs standards 4:3. Les moniteurs SXGA sont 5:4 (un peu plus carrés).
1440 x 900 est un format écran large pour les moniteurs 16:10.
Output Device: L’écran de visualisation primaire que vous voulez utiliser. Par défaut, les
menus et autres affichages à l’écran seront affichés sur cette unité, à
moins d’être changé manuellement. Les options sont : VOUT, qui sortira
sur une TV via la sortie vidéo composite; VGA, qui sortira sur l’écran d’un
PC branché au port VGA; ou AUTO, qui détectera automatiquement quel
type d’appareil est branché et affichera le menu sur la sortie appropriée.
Rotate Time:
Combien de temps les canaux seront affichés en mode Rotation.
Volume:
Change le volume de la sortie audio du DVR.
Privacy Zone:
Utilisez ceci pour masquer (c’est-à-dire : placer un masque noir par-dessus)
certaines zones de vos images. Vous pouvez définir jusqu’à quatre zones à
masquer sur l’écran. Ces zones sont définies de la même façon que la zone
de détection de mouvement. Ce réglage affectera les enregistrements – le
masque noir sera encore là!
56
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
À gauche : Les options PIP. 1 x 1
affiche un canal plein écran avec une
superposition. 1 x 2 affiche un canal
plein écran avec deux superpositions.
Recherche Enr : Ouvre le menu Recherche Enregistrement, tel qu’expliqué à la « Recherche
de vidéo » à la page 33.
Sourdine Activé/Désactivé : Allume ou éteint l’audio.
Enr Manuel : Engagement instantanément l’enregistrement manuel.
Débuter Rotation : Enclenche la rotation automatique d’affichage. Les chaînes seront affichées séquentiellement dans une boucle automatique. Pour régler la durée
de rotation, utilisez le « Configuration vidéo/audio » à la page 56. Si Rotation est
déjà activé, alors cette option deviendra Arrêter Rotation, ce qui désactivera la rotation.
Débuter Croisière : Cela enclenche le mode croisière pour les dispositifs VPIZ. Vous
devrez configurer votre dispositif VPIZ en utilisant le menu de Configuration VPIZ
(page 46) et ensuite programmer une série de points préréglés pour l’utiliser comme une série de mouvements de croisière.
Verrouillé (apparaît seulement lorsqu’un mot de passe a été défini – voir « Menu
Configuration Utilisateur » à la page 54) : Verrouille l’interface utilisateur du DVR.
Pour déverrouiller le DVR vous devez avoir le bon nom d’utilisateur et le bon mot de
passe.
17
Menu principal
Le MENU PRINCIPAL du DVR. Dans cette image, le curseur de la souris met
présentement en évidence l’icône AFFICHAGE.
« Le menu Configuration de l’affichage » à la page 20: Le menu caméra contient
toutes les options pour régler la manière dont l’enregistreur vidéo numérique est
relié et affiche les images provenant des caméras qui y sont connectées. C’est ici que
les canaux sont activés ou désactivés en mode visionnement en simultané, et où la
fonction AUTOSEQ (Séquence Automatique) peut être configurée.
Enregistrement:
« Menu Configuration de l’enregistrement » à la page 23: Ici vous pouvez
configurer les options d’enregistrement de l’enregistreur vidéo numérique.
Vous pouvez régler les canaux pour qu’ils soient armés pour l’enregistrement
en continu ou pour un enregistrement programmé, et régler la résolution, la
qualité et la taille de l’enregistrement. Vous pouvez aussi activer ou désactiver
le canal audio associé. De plus, la fonction d’enregistrement peut être désactivée complètement pour certains canaux ou pour tous.
« Au sujet de la détection de mouvement » à la page 28: Pour configurer comment et où l’enregistreur vidéo numérique détecte les mouvements.
Ce mode peut être utilisé comme le mode principal d’enregistrement de
l’enregistreur vidéo numérique (et c’est celui qui est recommandé).
18
Pour modifier le niveau d’accès d’un compte UTILISATEUR :
•
Cochez la case SEL qui correspond au compte d’utilisateur à modifier.
•
Cliquez sur le bouton AUTORITÉ.
•
Sur la page subséquente, cochez les cases pour le contrôle que vous voulez que
ce compte d’utilisateur ait.
•
Définissez un mot de passe (si vous voulez que ce compte utilisateur en ait un).
Nous suggérons fortement que tout compte utilisateur qui a le pouvoir de
modifier la configuration du DVR ou d’accéder aux vidéos enregistrées soit
protégé par un mot de passe.
Remarque : Lorsque vous accédez au DVR à distance, seulement le compte
admin a le contrôle complet du DVR. Les autres comptes d’utilisateur avec
un accès administrateur peuvent avoir le contrôle mais localement seulement
et non à distance.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
55
Menu Configuration Utilisateur
“Le menu Réseau” à la page 30: Ici vous pouvez configurer l’enregistreur vidéo
numérique pour fonctionner sur votre réseau local domestique et sur internet. Si
vous voulez vous connecter à distance à votre DVR en utilisant un ordinateur ou un
appareil mobile, ces réglages devront être configurés correctement.
C’est l’aspect le plus complexe de la configuration de l’enregistreur vidéo numérique, et il requiert une bonne connaissance pratique des méthodes et des
protocoles de mise en réseau.
« Recherche de vidéo » à la page 33: Ici vous pouvez rechercher l’enregistrement
d’un événement précis. Il vous suffit de connaître la date et l’heure auxquelles
l’incident que vous recherchez à eu lieu. Vous n’êtes pas obligé de connaître les
informations exactes – vous pouvez indiquer une plage horaire et/ou de dates.
L’enregistreur vidéo numérique affichera la liste de tous les enregistrements effectués entre les points de départ et d’arrivée que vous aurez spécifiés.
« Gestion de l’appareil » à la page 43: Ici vous trouverez les options de réglage
et de configurable des dispositifs qui peuvent être connectés à l’enregistreur vidéo
numérique. Ces dispositifs sont dans l’ordre:
« Menu HDD » à la page 44: Le disque dur, où vous stockez cos enregistrements.
« Menu Configuration de l’alarme » à la page 47: Les conditions qui
déclencheront l’enregistreur vidéo numérique pour qu’il enregistre et émette
une alerte quelconque (comme un courrier électronique).
Vous pouvez définir jusqu’à sept comptes d’utilisateurs pour le DVR. Un de ceux-ci
sera toujours le compte admin (bien que le nom peut être changé) qui a un accès
complet à tous les aspects du DVR.
Les six autres comptes sont des comptes UTILISATEUR, et peuvent avoir des niveaux
d’accès personnalisés.
Pour définir un NOM D’UTILISATEUR et MOT DE PASSE :
•
Cochez la case SEL qui correspond au compte d’utilisateur à modifier.
•
Cliquez sur le bouton MODIFIER.
•
Décidez si vous voulez que ce compte d’utilisateur soit ACTIVÉ ou non.
•
Entrez un NOM D’UTILISATEUR à l’aide du clavier à l’écran.
•
Décidez si vous voulez que ce compte d’utilisateur soit protégé par un mot de passe.
•
Si vous voulez un mot de passe, entrez-le à l’aide du clavier à l’écran.
•
Choisissez APPLIQUER.
54
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
« Menu VPIZ » à la page 46: Pour régler l’enregistreur vidéo numérique
pour qu’il fonctionne avec les systèmes de caméra Pan, Tilt, Zoom.
« Configuration du système » à la page 51: Toutes les autres options et les autres
sous-menus. Ici vous pourrez régler la Date et l’Heure et votre Mot de passe, modifier
le réglage de la sortie vidéo, changer de langue, ou le programme de maintenance
automatique de l’enregistreur vidéo numérique.
19
Menu de Réglage de l’affichage
Configuration du MODE Heure d’été personnalisée
Parce que les normes pour l’heure d’été varient selon les pays, et souvent d’état en
état, vous devrez peut-être dire à l’enregistreur vidéo numérique exactement ou
elle commence et elle finit dans votre localité. Premièrement, activez la fonction
heure été. Nous suggérons de régler le Mode Heure avancée à Date, et d’entrer
manuellement les dates et heures auxquelles l’heure avancée s’applique dans votre
localité.
REMARQUE : Certains serveurs NTP ne sont PAS entièrement compatibles avec HA. Cela
peut faire que votre système ajoutera ou soustraira une heure de plus qu’il devrait, ou
s’annulera. Vous devrez peut être changer intentionnellement votre fuseau horaire pour
compenser, ou tout simplement ne pas utiliser NPT et HA simultanément.
Ne pas oublier d’APPLIQUER vos changements
Le MENU DE REGLAGE DE L’AFFICHAGE de l’enregistreur vidéo numérique.
Sur ce schéma, le curseur de la souris surligne actuellement le champ du titre
du canal 1 (CH1).
Contrairement aux autres écrans de menu sur le DVR, le menu Date et Heure
ne vous demandera pas de confirmer vos changements en quittant. Au lieu,
tous les changements effectués sont automatiquement annulés à moins que
le bouton APPLIQUER soit sélectionné.
Nommer les canaux
Vous pouvez modifier le nom de n’importe quel canal de la valeur par défaut (plutôt
terne) “CHx” et mettre ce que vous voulez (jusqu’à 8 caractères au maximum). Un
nom descriptif sur chaque canal aide souvent à se souvenir quelle caméra se trouve
où, et quel canal aura capturé un événement que vous recherchez peut-être.
20
Canal Titre :
Le nom qui s’affichera au-dessus d’un canal. Sélectionnez
simplement ce champ et saisissez le nouveau nom que vous voulez
mettre.
Position:
Ici le titre du canal s’affiche à l’écran. Vous pouvez choisir n’importe
lequel des quatre coins de la fenêtre d’affichage (UPLEFT étant la coin
en haut à gauche, et DOWNRIGHT le coin en bas à droite).
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
53
Menu réglage de l’heure
Réglage de la couleur
Vous pouvez affiner l’aspect de chaque canal individuellement en ajustant les valeurs
de TEINTE, LUMINEUX (luminosité), CONTRASTE et SATURATION pour chaque canal.
Sélectionnez simplement l’option REGLAGE sous l’en-tête COULEUR pour ouvrir la
fenêtre de dialogue.
Ceci est utile dans des conditions d’éclairage particulières, une caméra non standard
ou un objet aux couleurs voyantes dans le cadre donnant une nuance incommode à
l’affichage, ou le rendant sous/surexposé. En gros, cela vous aidera à régler ce qui à
un aspect étrange.
Réglage de la date et l’heure
Il est très important si vous avez l’intention d’utiliser la fonction de recherche de
vidéo que la date et l’heure soient correctement réglées. C’est aussi le cas si vous
voulez pouvoir utiliser les enregistrements de votre enregistreur vidéo numérique
au tribunal ou pour une situation légale similaire.
Date :
52
TEINTE:
Modifie le mélange les couleurs du cadre (et qui peut donner des
résultats spectaculaires).
BRIGHT:
Modifie l’aspect des tons de la lumière à l’image. Toutefois, la
caméra ne verra pas plus loin dans la noirceur, ou n’augmentera
pas la clarté d’une image mal éclairée.
CONTRAST:
Accroît la différence entre le noir le plus sombre et le blanc le plus blanc
de l’image. Utile lorsque des sections de l’image sont “grisées” mais le
contraste réglé à une valeur trop élevée dégradera la qualité de l’image.
SATURATION:
Altère la quantité de couleur présente dans l’image. Plus la saturation
est élevée, plus les couleurs paraîtront lumineuses et nettes. Encore
une fois, cette option réglée à une valeur trop élevée peut dégrader la
qualité de l’image.
La date, au format tel que choisi dans le menu déroulant Format
Date.
Format date : Le format de la date (par ex. JJ/MM/AAAA ou MM/JJ/AAAA et ainsi
de suite).
Heure :
This can be edited in the same way as the Date, or set to update
automatically.
Format heure : Comment l’heure est affichée, soit en 12 heures (AM ou PM) ou en 24
heures.
RÉGLAGE NTP : Protocole NTP. Si votre DVR est connecté à l’internet, vous pouvez
synchroniser l’heure automatiquement avec un serveur en ligne.
Fuseau Horaire : Particulièrement important si vous avez activé NTP – régler
au fuseau horaire où vous êtes actuellement. Par exemple, les
personnes dans l’est de l’Australie (Canberra, Sydney et Melbourne)
choisissent GMT+10:00, tandis que le fuseau horaire de l’est des
États-Unis et du Canada est GMT+5:00. (GMT signifie Greenwich
Mean Time – c’est la base qui garde tous les fuseaux horaires
synchronisés).
IMPORTANT:
Si vous changez votre réglage de Fuseau Horaire, cliquer sur
APPLIQUER avant de cliquer sur METTRE À JOUR.
Pour ce faire, il suffit simplement de repérer le menu déroulant AFFICHAGE – il contient uniquement deux options, MARCHE ou ARRET. Réglez simplement la valeur sur
ARRET et ce canal paraîtra vide en mode visionnement en simultané. Les images sur
le canal en question seront tout de même enregistrées - et vous les visionnerez normalement en mode lecture.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Visionnement en simultané (LIVE) – Activer et désactiver les canaux
Vous surveillez quelque chose et vous aimeriez que cela reste privé/secret/invisible
pour l’observateur ordinaire? Pas de problème. Vous pouvez modifier les canaux qui
s’afficheront en mode visionnement en simultané, et ceux qui s’afficheront plus tard.
Temps d’affichage
Dans le menu déroulant TEMPS D’AFFICHAGE à côté, vous pourrez choisir si vous
voulez voir le temps affiché sur le canal soit en mode visionnement en simultané
soit durant l’enregistrement. Le temps sera toujours enregistré dans la liste des
événements et dans les métadonnées de l’enregistrement (les informations incluses
dans le fichier telles que la date à laquelle il à été enregistré – vous pourrez accéder à
ces informations plus tard) – cela modifie simplement si vous voyez cette option sur
l’écran principal ou non.
21
Menu d’Enregistrement
Configuration Enregistrement : Le menu Configuration Enregistrement vous
permettra d’accéder et de configurer :
•
L’Horaire d’enregistrement, qui détermine quand votre DVR enregistrera, et sous
quelles circonstances.
•
Réglages de qualité : Combien de données le DVR utilisera pour enregistrer une
vidéo. Plus le débit binaire est élevé, plus il y aura de clarté dans vos images,
mais vous ne pourrez pas stocker autant de vidéo sur votre disque dur.
•
Fréquence de trames et Résolution : Combien d’images par seconde le DVR
capturera, et quelle sera la grandeur des images capturées. Cela peut être réglé
à automatique (où le DVR déterminera combien de trames par seconde sont
capturées selon la résolution requise) ou réglé manuellement, canal par canal.
•
Réglages audio : Si le DVR enregistrera de l’audio (son) ou non.
Mouvement : Ici vous pouvez configurer :
•
Quels canaux auront la détection de mouvement activée.
•
Quelles zones de l’image doivent être sensibles au mouvement
•
Le degré de mouvement requis pour déclencher la caractéristique de détection
de mouvement.
22
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Menu réglage système
Le Menu réglage système est l’endroit où se trouvent les réglages les plus avancés de la
dissimulation de l’enregistreur vidéo numérique. La plupart du temps, il n’y pas grand
chose à modifier ici. Ceci dit, certains réglages peuvent requérir des ajustements de temps
à autre, particulièrement lorsque vous configurez l’enregistreur vidéo numérique pour la
première fois. Voici donc un résumé rapide de qui fait quoi.
DATE/HEURE: Vous permet de régler ou de modifier la date et l’heure. L’enregistreur
vidéo numérique conservera la bonne heure même lorsqu’il est éteint
– il y à une petite pile attachée à la carte des circuits principale. Il se
peut que cette pile s’épuise si l’enregistreur vidéo numérique est éteint
pendant une longue période (par exemple, des semaines ou des mois
à la fois). Dans ce cas, vous devrez à nouveau régler l’enregistreur vidéo
numérique.
MOT DE PASSE: Pour activer/désactiver le contrôle de mot de passe. Pour accéder à
l’enregistreur vidéo numérique, et choisir son mot de passe. Le mot de
passe de admin sera celui que vous utilisez pour l’accès à distance (voir «
Accès à distance » à la page 62 pour plus de détails).
A/V SETUP:
Pour modifier votre configuration vidéo (c’est-à-dire PAL ou NTSC)
sélectionner la résolution de la sortie VGA, sélectionner où le menu est
affiché, et sélectionner comment le DVR traite et fait sortir l’audio.
LANGUE:
Pour changer la langue de écran d’affichage.
INFO:
Affiche les informations sur l’enregistreur vidéo numérique: plus
particulièrement, il affiche les versions actuelles de logiciel et matériel
utilisé par l’enregistreur vidéo numérique, ainsi que l’adresse du contrôle
accès au support (MAC).
MAINTENANCE: Définit et met en oeuvre un programme de maintenance automatique
pour l’enregistreur vidéo numérique Il est important de réinitialiser
l’enregistreur vidéo numérique occasionnellement pour prévenir les
erreurs – cette fonction vous permet de créer un programme automatique
de réinitialisation que l’enregistreur vidéo numérique suivra.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
51
Menu de Réglage de l’enregistrement
Email: Décidez si vous voulez que la fonction courriel soit activée ou désactivée.
SSL (Secure Sockets Layer): Une forme de chiffrement de sécurité souvent employée sur l’internet. Contactez votre fournisseur de courriel pour savoir s’ils supportent ou exigent que SSL soit activé. Si vous utilisez Gmail, régler ceci à ACTIVER.
SMTP Port: Le port via lequel votre serveur de courriel reçoit les données. Pour la
grande majorité de serveurs de courriel, vous devrez utiliser le port 25 – toutefois, il
existe des exceptions à cette règle. Encore une fois, contactez votre fournisseur de
courriel si vous n’êtes pas certain. Pour Gmail, utiliser le port 465.
SMTP Server: Le serveur de courriels sortants que vous utilisez. N’oubliez pas que
plusieurs serveurs de courriels ne sont pas compatibles avec les courriels générés
automatiquement que le DVR crée. Pour Gmail, utiliser smtp.gmail.com
Sender: L’adresse d’envoi du courriel « from ». Souvent, vous devrez utiliser your
username @ your server pour vérifier que c’est vous (ou, plutôt, votre représentant
électronique) qui envoie le courriel. Pour les utilisateurs Gmail, ce sera [email protected]
Password: Si votre fournisseur de courriel exige un mot de passe pour envoyer un
courriel à partir de votre compte, entrez-le ici. Utilisateurs Gmail, ce sera le même mot
de passe que celui utilisé pour accéder au compte gmail.
Receiver: L’adresse de courriel où les courriels automatiques seront envoyés. Nous
suggérions de créer un compte de courriel séparé pour ceci, puisqu’il peut y avoir
plusieurs alertes, dépendant de la quantité de mouvements détectés autour de votre
DVR et à combien de temps votre réglage Interval est réglé.
Interval: Combien de fois le DVR enverra des alertes de courriel automatiques pour
des événements subséquents. Essentiellement, le DVR n’enverra pas un autre courriel après un événement jusqu’à ce que ce temps se soit écoulé, et le fera une fois
qu’un autre événement se produit par la suite.
TEST: Envoie un courriel immédiatement, afin que vous puissiez vérifier si vos réglages fonctionnent. Si vous ne recevez pas de courriel, il se peut que votre adresse
de courriel en tant que destinataire ait un filtre pour les pourriels – vérifiez le dossier
des courriers indésirables, les courriels automatiquement générés aboutissent souvent là.
Activer/désactiver l’enregistrement : Choisissez si la chaîne que vous avez
sélectionnée sera enregistrée ou non ici. Une chaîne qui est « désactivée » apparaitra
quand même dans le mode visualisation en direct, mais ne sera pas enregistrée.
C’est un réglage « maître », et surpassera l’horaire d’enregistrement ou les modes
d’enregistrement manuel (c’est-à-dire appuyer sur le bouton ENR).
Qualité : Le réglage « qualité » détermine la quantité d’espace de disque dur que
le DVR utilisera lors de l’enregistrement d’images. Plus la qualité est élevée, plus il y
aura de détails dans vos images, mais vous ne serez pas en mesure d’en sauvegarder
autant sur le disque dur. Un réglage de qualité plus bas signifie plus de métrage, mais
réduira la quantité de détail.
Activer/désactiver l’audio: Vous pouvez choisir si la chaîne audio associée sera
enregistrée. À moins que vous ayez un dispositif audio connecté que vous voulez
enregistrer, nous recommandons de désactiver l’audio puisque cela sauvera une
petite quantité d’espace de disque dur.
Durée Pack : La Durée Pack est une mesure de la durée que le DVR enregistrera
avant de diviser le fichier de sortie en unités distinctes. Les « Packs » sont comme
les numéros sur un DVD – bien que la vidéo est divisée en unités séparées, elle
jouera comme un film continue (à moins d’être interrompue par un horaire ou une
détection de mouvement qui allume ou éteint l’enregistrement). Si vous ne voulez
pas vous préoccuper des Durées Pack, vous pouvez la laisser à la valeur par défaut;
cela influe peu sur le fonctionnement quotidien du DVR.
50
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
23
Configuration de la fréquence de trames manuelle
Fréquence d’image : Combien d’images par seconde le DVR enregistre. « Tempsréel » est 25 images par seconde (PAL) ou 30 images par seconde (NTSC). Par contre,
des fréquences d’image plus basse sont correctes – même 3 images par seconde est
l’équivalent de trois photographies par seconde.
Fréquence d’image : fixe ou manuel : Si le réglage images par seconde est « fixe », le DVR
ajustera automatiquement la fréquence d’image à celle maximale pour votre résolution
choisie. Si vous choisissez « manuel », vous pouvez régler manuellement les fréquences
d’image pour toutes les chaînes. C’est une option avancée qui n’est recommandée que
pour les utilisateurs expérimentés – par contre, cela vous permettra de régler certaines
chaînes pour qu’elles enregistrent une résolution D1 en temps-réel, ce qui ne peut pas
être sélectionné via l’option de fréquence d’image fixe.
Résolution : Combien de petits points (appelés « pixels ») composent votre image.
Plus de pixels signifie une plus belle image, plus détaillée. Par contre, le DVR peut
traiter un nombre limité de pixels en même temps, donc augmenter la résolution
signifie que vous diminuerez votre Fréquence d’image. Il existe quatre réglages : D1
(le plus élevé – la même résolution qu’un DVD), HD1 (littéralement la moitié de D1)
et CIF (le quart de D1).
Horaire : Vous pouvez programmer le DVR pour qu’il enregistre constamment ou
automatiquement (lorsqu’il détecte du mouvement ou des événements d’alarme)
aux heures que vous voulez. Cliquez ou sélectionnez le bouton HORAIRE pour le
programmer (voir « L’horaire d’enregistrement » à la page 25).
Copier : Appliquez rapidement les réglages que vous avez choisis pour cette chaîne
à n’importe quelle ou toutes les autres chaînes.
24
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Réglaged’envoiautomatiquedescourriersélectroniques
Vous pouvez configurer l’enregistreur vidéo numérique pour envoyer
automatiquement des alertes par courrier électronique lorsqu’il détecte un
événement alarme.
Veuillez noter que cette fonction n’est pas compatible avec tous les serveurs de
courrier électronique – parce que les courriers électroniques que l’enregistreur vidéo
numérique envoie sont générés de manière procédurale, plusieurs serveurs les
identifieront à tort comme des spam. Nous vous recommandons d’ouvrir un compte
de courrier électronique gratuit avec un fournisseur compatible, tel que Gmail, qui
est compatible avec le système de courriers électroniques de l’enregistreur vidéo
numérique.
Conseils et Astuces :
•
•
Nous suggérons fortement de tester la configuration de courriel une
fois terminée. Il suffit de cliquer le bouton test situé dans le coin gauche
inférieur du menu.
Certains serveurs de courriel peuvent interpréter incorrectement les
courriels générés automatiquement comme des pourriels. Si vous ne
recevez pas correctement les courriels, vérifier votre dossier de « pourriels »
ou de « courrier indésirable », ou les réglages de filtres que votre fournisseur
de courriel utilise.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
49
L’horaire d’enregistrement
Buzzer:
Définit si le haut-parleur d’alarme à l’intérieur du DVR est activé ou
non. Lorsque désactivée, la sonnerie ne se fera jamais entendre.
Vous pouvez choisir quels types d’événements déclencheront la
sonnerie d’alarme en sélectionnant ou désélectionnant la première
case à cocher à côté du type d’alarme qui déclenchera la sonnerie.
Nous suggérons de laisser la sonnerie activée et de la faire sonner
pour les événements HDD Loss, HDD Space et Video Loss. De cette
façon, le DVR vous avertira si son fonctionnement est compromis
(soit qu’il est incapable d’enregistrer plus de vidéo, soit qu’il n’y a
plus de vidéo entrant à enregistrer).
MD Alarm:
Pour définir si la fonction de détection de mouvement du DVR
déclenchera une alarme. Remarquez que cela peut être réglé
indépendamment de l’enregistrement basé sur le mouvement, qui
est contrôlé via les menus Horaire (page 25) et configuration de
détection de mouvement (page 27).
Perte du DISQUE DUR: Déclenche un signal d’alarme/une sonnerie si le disque
dur cesse de fonctionner.
Espace DISQUE DUR:
Déclenche un signal d’alarme/une sonnerie lorsque le
disque dur est plein.
Perte vidéo:
Déclenche un signal d’alarme/une sonnerie lorsque la caméra
cesse d’envoyer des images.
Dans cet exemple, le DVR enregistrera uniquement les ALARMES entre minuit et 3:00
AM, CONSTAMMENT entre 3:00 AM et 6:00 AM, puis continuera d’alterner entre alarme
et constamment pour le reste de la journée.
Le programme de l’enregistreur vidéo numérique peut être réglé
pour enregistrer en utilisant trois modes d’enregistrement différents.
ALARME:
Enregistre uniquement lorsque la fonction alarme à été déclenchée.
C’est le réglage à choisir si vous voulez enregistrer uniquement
lorsque le DVR détecte un mouvement (recommandé). En
enregistrant uniquement lorsqu’un mouvement est détecté, non
seulement vous économiserez beaucoup d’espace disque, mais
vous n’aurez pas à visionner des heures et des heures de vidéo pour
repérer le seul incident qui vous intéresse.
GENERAL:
Enregistrera constamment pour la durée spécifiée. C’est une
excellente façon de vous assurer de ne rien manquer à court terme,
mais utilisera votre espace disque plus rapidement que vous ne
pouvez dire « tout enregistrer ».
Configuration des courriers électroniques:
Voir « Menu Configuration Auto-Courriel » à la page 49.
Post-Recording: Combien de temps le DVR continuera d’enregistrer après qu’un
événement (tel un mouvement) se produit.
Pre-Record:
Permet au DVR de sauvegarder une petite longueur de vidéo
prise avant qu’un événement ait vraiment lieu. Cela peut être
particulièrement utile pour les alarmes de perte de vidéo puisque
vous pourriez trouver qui ou quoi a causé cet événement!
Bien sur, parfois il est nécessaire de tout enregistrer – lorsque vous
utilisez un système VPIZ en mode cruise par exemple.
Soyez conscients que lorsque vous enregistrez constamment sur
quatre canaux, le DVR ne pourra enregistrer que pendant quelques
jours ou semaines à la fois (selon les réglages de qualité, le nombre
de trames par seconde et la résolution que vous avez choisie)
avant qu’il doive commencer à enregistrer par-dessus les anciens
48
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
25
Menu Configuration de l’alarme
événements (en présumant que Overwrite est activé) ou qu’il
s’arrête complètement.
PAS D’ENREGISTREMENT: Comme le nom le suggère, le DVR
n’enregistrera rien à partir de ce canal lorsque NO RECORD est
sélectionné. Nous suggérons d’utiliser ce réglage que si vous êtes
absolument certain de ne pas vouloir voir ce qui se passe durant ces
heures.
Réglage du programme
Le premier pas pour le réglage du programme est de choisir le canal pour lequel vous
voulez effectuer une programmation. À partir du menu déroulant CH, sélectionner le
canal pour lequel vous souhaitez effectuer la programmation.
Si vous souhaitez programmer plus d’un canal à la fois, vous avez deux options, vous
avez deux options. Une option est de saisir manuellement la même information pour
chaque canal individuellement.
L’autre option est de sélectionner TOUT dans le menu déroulant du CH. Si vous
sélectionnez cette option, les réglages seront appliqués à la programmation
pour tous les canaux de l’enregistreur vidéo numérique. Si vous souhaitez régler
une programmation de base pour tous les canaux, et ensuite les configurer
individuellement, sélectionnez TOUT, réglez votre programmation de base, et ensuite
affiner le réglage des canaux un à la fois. Une modification de la programmation
TOUT remplacera toute programmation déjà réglée pour des canaux individuels.
Copier et Coller les Programmations au quotidien
Plutôt que de saisir les mêmes informations de programmation plusieurs fois pour
chaque jour souhaité, vous pouvez utiliser la fonction COPIER.
Pour copier les réglages de la programmation au quotidien, sélectionnez le jour
dont vous souhaitez copier le réglage à partir du premier menu déroulant. Ensuite,
sélectionnez le jour vers lequel vous souhaitez copier la programmation à partir du
deuxième menu déroulant. Si vous souhaitez avoir la même programmation tous les
jours, sélectionnez TOUT à partir du deuxième menu déroulant.
À partir de ce menu vous pouvez configurer l’enregistreur vidéo numérique pour émettre une sonnerie d’alarme à partir de son bouton de sonnerie
interne, ou configure l’enregistreur vidéo numérique pour envoyer une alerte
‘Auto-Mail’ par courrier électronique lorsque le mouvement est détecté ou un
capteur d’alarme déclenché.
Pour que la fonction Auto-Courriel fonctionne correctement, le DVR devra être
correctement configuré avec les détails des serveurs de courriel et des adresses que vous désirez utiliser. Voir « Menu Configuration Auto-Courriel » à la page
49 pour plus d’information.
En utilisant les flèches or la souris, sélectionnez l bouton COPIER, et faites un clic
droit ou appuyez sélectionner. La programmation pour le jour sélectionné sera
copiée vers le(s) jour(s) que vous avez sélectionnés.
26
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
47
Menu de réglage PTZ (Pan/Tilt/Zoom)
C’est ici que vous configurez l’enregistreur vidéo numérique pour agir comme un contrôleur pour
un système de caméra compatible PTZ. Les dispositifs PTZ sont connectés via une connexion
RS485 à l’arrière de l’enregistreur vidéo numérique. YIl vous faudra la documentation d’usine de
votre système PTZ à portée de main pour le régler correctement. Le DVR n’est pas compatible
avec tous les systèmes PTZ – dans ces cas, il vous faudra un contrôleur PTZ indépendant.
PROTOCOLE: Le réglage le plus important à configurer correctement. Un ‘protocole’ détermine
comment l’enregistreur vidéo numérique communiqué avec le système PTZ system, un peu
comme une ‘langue’. Vous devriez régler cette option pour aller avec les spécifications données
pour votre système PTZ. Le DVR supporte les protocoles Pelco-P et Pelco-D.
TAUX DE BAUD: La vitesse à laquelle l’enregistreur vidéo numérique enverra des informations
au système PTZ. Ceci doit être réglé à un niveau compatible avec votre système PTZ.
BITS DE DONNEES & BIT D’ARRET: La quantité de données envoyées en un ‘paquet’ individuel
(bits de données), et le nombre de bits indiquant la fin d’un paquet et le début d’un autre (bits
d’arrêt). Encore une fois, ceci doit être réglé à un niveau compatible avec votre système PTZ.
PARITE: Une méthode de vérification d’erreur. Cette option doit être réglée en fonction des
exigences de votre système PTZ.
CROISIERE: Fait référence à un mode de fonctionnement qui peut être utilisé pour les systèmes
PTZ appelé “Régime de croisière”. Lorsque vous utilisez le Régime de croisière, le système PTZ
peut être réglé pour se déplacer constamment, faire une pause pour une période de temps
définie par l’utilisateur à des points préréglés. Mettre le mode CROISIERE en arrêt ici signifie que
le système PTZ peut uniquement être déplacé grâce aux contrôles manuels.
ADRESSE: L’adresse de commande du système PTZ. Habituellement, les systèmes PTZ
permettent à l’utilisateur de définir leur propre adresse de commande, généralement en utilisant
une série de commutateurs apparaîtra situés quelque part sur le système PTZ.
46
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Menu détection de mouvement
Ici, vous pourrez régler les caractéristiques de détection de mouvement du DVR pour
chaque canal. Nous suggérons que la détection de mouvement est, dans la plupart des
circonstances, la méthode d’enregistrement la plus pratique à employer avec le DVR.
Comment ça marche: Une fois la détection de mouvement active pour un canal, il
sera enregistré dans l’enregistreur vidéo numérique comme un EVENEMENT ALARME.
Ainsi, vous pourrez utiliser le mode ENREGISTREMENT D’ALARME du programme
pour déclencher l’enregistreur vidéo numérique pour qu’il enregistre lorsque la détection de mouvement déclenche un signal d’alarme. En utilisant le menu ALARME,
vous pouvez aussi régler l’enregistreur vidéo numérique pour déclencher un système d’alarme externe, envoyer une alerte par courrier électronique automatique,
ou simplement biper lorsqu’il détecte du mouvement.
Activer: La détection de mouvement est activée ou non sur un canal spécifique.
Chaque canal peut être configuré indépendamment des autres.
SENSIBILITE: Il y à quatre niveaux de sensibilité de la détection de mouvement,
étant le moins sensible et 8 le plus sensible. Pour trouver la bonne valeur pour vous,
nous vous suggérons de la régler et ensuite de tester le réglage choisi en demandant
à un bénévole capable de bouger devant le champ de la caméra et de tester si oui ou
non la détection de mouvement est déclenchée.
Note: Vérifiez les réglages de Détection de Mouvement le jour et la nuit. Dans des
conditions de faible lumière (ou lorsque vos caméras utilisent la vision nocturne infrarouge) le DVR peut être plus ou moins sensible au mouvement, dépendamment
de vos circonstances uniques. La différence pourrait être très drastique!
ZONE: Cliquez sur le bouton de CONFIGURATION correspondant pour régler la zone de
pour ce canal. See « Configuration de la zone de détection de mouvement » à la page
29 pour des détails sur le fonctionnement et la signification.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
27
Au sujet de la détection de mouvement
Comment la détection de mouvement fonctionne
La manière dont l’enregistreur vidéo numérique recherche le mouvement est assez
simple – c’est un processus par lequel il compare un cadre (c’est-à-dire, une image
unique prise approximativement au 25eme/30eme de seconde de l’image précédente)
avec le cadre suivant. Une certaine quantité de “différence” entre ces deux “cadres” est
interprétée comme du mouvement.
Par conséquent, l’enregistreur vidéo numérique est capable de détecter tout changement
dans l’image. Cependant, il ne s’agit pas forcement d’un objet qui bouge dans le cadre.
Par exemple, une lumière qui est éteinte et rallumée, un éclair ou même le soleil qui
sort momentanément un jour nuageux peuvent suffire pour déclenche la détection de
mouvement sur l’enregistreur vidéo numérique Cependant, comme ces événements ne
durent qu’un moment (et sont relativement rares) ils ne créent que quelques clips courts
et redondants, qui n’occuperont pas trop d’espace ou ne poseront pas de problème
lorsque vous parcourrez l’enregistrement.
Cette méthode de détection de mouvement peur cependant, devenir problématique
lorsque vous utilisez des cameras sans fil. Parce que la technologie sans fil est sensible
aux interférences, les parasites et la déformation de l’image commune aux systèmes sans
fil est souvent suffisante pour déclencher la détection de mouvement par inadvertance.
Par conséquent, nous vous conseillons vivement de ne pas utiliser des caméras sans fil
avec un des nos équipements d’enregistrement sensible au mouvement, et nous vous
conseillons d’utiliser des cameras à fil. Si vous devez absolument utiliser la technologie
sans fil, nous vous conseillons vivement d’utiliser la technologie sans fil numérique, parce
que cette technologie est beaucoup plus résistante aux interférences provenant d’autres
équipements sans fil et de causes environnementales.
Pour une raison similaire, n’utilisez pas les systèmes PTZ et la détection de mouvement
en même temps. L’enregistreur vidéo numérique interprétera le mouvement de la
caméra comme du ‘mouvement’ et enregistrera. Ceci est particularisation vrai lorsque
vous utilisez le Régime de croisière – et que la caméra bouge presque continuellement,
alors l’enregistreur vidéo numérique enregistrera presque continuellement!
Remarques
• Les caméras sans fil ne sont pas recommandées pour la détection de mouvement.
• Les systèmes VPIZ ne sont pas recommandés pour la détection de mouvement. Éviter
d’activer la détection de mouvement sur un canal qui a un système VPIZ rattaché –
particulièrement lorsque le système VPIZ est réglé au mode Cruise.
• Régler la détection de mouvement à des niveaux de grande sensibilité (5 ou plus)
augmente la fréquence de fausses alarmes. D’un autre côté, les niveaux de faible sensibilité
(4 ou moins) augmentent le risque qu’un événement de mouvement important (tel un
intrus) ne déclenchera pas un enregistrement suite à une détection de mouvement.
• Vérifier les réglages de détection de mouvement autant durant le jour que durant
la nuit. Dans des conditions de faible luminosité (ou lorsque vos caméras utilisent la
vision de nuit infrarouge) le DVR peut être plus ou moins sensible au mouvement, selon
vos circonstances particulières. La différence peut être dramatique!
28
Vous pouvez choisir la quantité de vidéo que le DVR écrasera en la sélectionnant à
partir de ce menu. Vous pouvez définir aussi peu qu’une heure (où le DVR ne gardera
que jusqu’à une heure de vidéo à la fois) ou jusqu’à 90 jours. Autrement, vous pouvez
le laisser à Auto dans lequel cas le DVR écrasera la vidéo lorsque nécessaire.
Si le remplacement est DESACTUVEE l’enregistreur vidéo numérique cessera
d’enregistrer une fois qu’il est plein. Vous ne perdrez pas vos anciens enregistrements,
mais vous risquez de manquer de nouveaux événements à mesure qu’ils ont lieu.
Assurez-vous que c’est ce que vous voulez faire avant de sélectionner cette option.
FORMATAGE DU: Le formatage du disque dur efface toutes les données (c’est-à-dire
DISQUE DUR: les enregistrements) qui sont stockés dessus, et recréé le FAT (la table
d’allocation des fichiers). Parfois, l’option de formatage est très utile.
Par exemple, si la valeur affichée dans ESPACE TOTAL n’est pas la
bonne pour le Disque Dur que vous avez installé, ou que l’enregistreur
vidéo numérique affiche des erreurs lorsque vous essayez de graver
sur le disque dur, un formatage peut résoudre le problème.
FORMATTAGEUSB: Si vous avez un lecteur flash USB connecté à l’enregistreur vidéo
numérique, cette option le formatera, vous permettant de l’utiliser
dans l’enregistreur vidéo numérique pour la sauvegarde. Cela
effacera également toutes les données sur le disque dur, mais rendra
le lecteur flash compatible avec l’enregistreur vidéo numérique pour
la sauvegarde d’enregistrements. Pour ce faire, cliquez sur le bouton
FORMATTAGE USB et cliquez OK.
45
L’écran de gestion du Disque dur
Configurationdelazonededétectiondemouvement
Disons, par exemple, que vous essayez de surveiller votre cour avant, alors qu’à
l’arrière-plan il y à une rue active, et les voitures qui passent déclenchent sans cesse
la détection de mouvement. Qu’est ce que vous pouvez faire? Une solution peut
être de régler uniquement une partie du champ de la camera pour être sensible au
mouvement. Ceci est utile dans plusieurs cas, tells que la surveillance d’une porte en
particulier au bout d’un couloirs avec de l’activité, ou une cour arrière avec un arbre
qui bouge sans cesse au vent.
Pour régler la ZONE DE DETECTION DE MOUVEMENT
•
Dans le Menu détection de mouvement, utilisez la souris ou les flèches pour le
bouton CONFIGURATION pour le canal pour lequel vous souhaitez configurer la
ZONE DE DETECTION DE MOUVEMENT, et confirmez en appuyant sélectionner ou
en cliquant à gauche.
•
Vous verrez une grille (15 x 12) de boîtes rouges.
Les boîtes rouges indiquent la zone qui est sensible au mouvement.
Ceci est l’écran de gestion du Disque dur. Tous les aspects du disque dur peuvent
être gérés à partir de cet écran.
De plus, c’est l’endroit où regarder si vous voulez savoir exactement combien d’espace
il reste sur le disque dur, et combien d’enregistrements vous pouvez faire dessus.
STATUT DU
DISQUE DUR:
•
Utilisez les flèches ou la souris pour déplacer le curseur autour de l’écran.
•
En appuyant sélectionner ou en cliquant à gauche sur une zone de la grille, vous pourrez
basculer la détection de mouvement entre la MARCHE et l’ARRÊT à cet endroit.
•
Les zones marquées par des boîtes rouges seront sensibles au mouvement, et
celles qui ne sont pas marquées ne le seront pas.
Si le disque dur n’est pas installé correctement un message affichant
PAS DE DISQUE TROUBVEE apparaîtra L’écran de visionnement en
simultané affichera icône au bas de l’afficheur du Canal 1 si le
disque dur n’est pas détecté.
ESPACE TOTAL: Taille totale du disque dur actuellement installé.
ESPACE LIBRE: Espace libre total disponible sur le disque dur actuellement installé.
TEMPS D’ENR. Espace libre actuellement disponible en heures, calculé en fonction
UTILISABLE:
de vos réglages actuels de qualité d’enregistrement. (Remarque : Si
OVERWRITE est activé, cette valeur sera redondante.)
OVERWRITE:
Lorsqu’activé, le DVR enregistrera par dessus les fichiers déjà
stockés sur le disque dur. Il est recommandé d’utiliser l’option «
overwrite » puisque le DVR sera toujours capable d’enregistrer les
événements au fur et à mesure qu’ils se produisent. Toutefois, cela
signifie que vous devrez enlever les événements importants du
disque dur avant qu’ils ne soient écrasés.
44
Dans cet exemple, l’écran en entier est sélectionné.
Un mouvement suffisant (selon vos réglages de
sensibilité) n’importe où dans l’écran déclenchera
la détection de mouvement.
Cet exemple montre la même image, mais le côté
supérieur gauche de la zone de mouvement n’est
pas activé, ni les bords de l’écran. Un mouvement
dans ces zones ne déclenchera pas la détection de
mouvement.
29
Menu de configuration du réseau
Menu gestion de l’appareil
C’est l’écran REGLAGE DU RESEAU.
C’est l’aspect le plus complexe du réglage de l’enregistreur vidéo numérique,
et il requiert une connaissance pratique des technologies de réseau.
HDD:
Pour accéder à des informations sur votre disque dur. C’est ici que
vous corrigez ou analysez tout problème avec votre disque dur.
De plus, vous pourrez voir d’un coup d’œil combien de temps
d‘enregistrement il vous reste aux réglages de qualité courants, et
vous pourrez également formater le (effacer toutes les données du)
disque dur ici. Vous pouvez également formater les lecteurs flash à
partir de cet écran.
Alarm:
Pour configurer l’alarme de l’enregistreur vidéo numérique et ses
réglages de courrier électronique automatique.
PTZ:
La fenêtre de réglage pour configurer l’enregistreur vidéo
numérique pour agir comme un contrôleur PTZ (Pan, Tilt, Zoom).
Recommandé pour les utilisateurs avancés. Exige qu’une caméra
VPIZ soit connectée correctement au DVR pour fonctionner.
Si vous ne connaissez pas bien la mise en réseau, alors nous vous suggérons de
discuter avec un professionnel – dans l’idéal, la personne qui à installé votre réseau,
parce qu’elle sait exactement comment il est configuré et la meilleure façon de régler
l’enregistreur vidéo numérique.
La configuration de votre enregistreur vidéo numérique et votre réseau domestique
peut être un processus délicat – et ces deux pages ne sont pas assez longues pour couvrir
tout. Voir « Accès à distance » à la page 62 (et ce qui suit) pour plus d’information.
TYPE: Ici vous pouvez choisir entre trois différents types de réseau auxquels
l’enregistreur vidéo numérique peut être connecté. Les trois types de réseau sont:
DHCP: Le PCDH ou DHCP en anglais (Protocole de Configuration Dynamique de
l’Hôte) est un système dans lequel un dispositif de votre réseau (habituellement
un routeur) assignera automatiquement des adresses IP aux dispositifs connectés
au réseau.
STATIC: Pour les dispositifs connectés aux réseaux STATIQUES il est nécessaire de
définir manuellement leurs adresses IP, parce qu’il n’y à aucun dispositif dédié à
l’assignation automatiquement des adresses.
30
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
43
Contrôles de lecture
La Barre d’outils
Les commandes de lecture sont situées au bas de l’interface de lecture. Elles
fonctionnent de la même façon que celles qu’on retrouve sur l’interface de lecture
du DVR (voir « Lecture » à la page 37).
Gérer la Liste de lecture : Ouvrir les fichiers
•
•
Le dialogue Ouvrir fichiers
•
Vous pouvez choisir d’ouvrir soit
des FICHIERS individuels ou un
DOSSIER au complet de fichiers
d’un coup.
Le bouton
vous permettra
d’ouvrir un dossier plein de fichiers
comme une seule liste de lecture.
Typiquement, ce sera dans un
dossier qui s’appelle RecordFile
situé sur la clé que vous avez utilisée
pour faire une copie des vidéos.
Pour ouvrir de simples fichiers,
choisir
. Vous devrez repérer les
fichiers à l’aide d’un navigateur de
fichiers standard (ci-dessous), puis
simplement mettre en évidence les
fichiers désirés et choisir OUVRIR.
Gérer la Liste de lecture :
Enlever des fichiers
Pour enlever un fichier de la liste de
lecture, le mettre en évidence et cliquer
sur le bouton
.
Le bouton
enlève le fichier de la liste
de lecture.
42
The Open Folder Dialog
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
PPPoE : Le serveur PPPoE (Protocole Point-à-point sur Ethernet) est un protocole
avancé qui permet à l’enregistreur vidéo numérique d’être connecté directement
à une ligne DSL, sans avoir besoin d’un routeur ou d‘une passerelle. Ceci est recommandé uniquement pour les utilisateurs avancés.
UPnP (Universal Plug and Play) : UPnP est une technologie qui rend la configuration de
votre réseau plus facile et plus rapide. Pour utiliser le réglage UPnP sur le DVR, vous aurez
besoin d’un routeur qui supporte la caractéristique, avec UPnP activé. Noter que certains routeurs qui supportent UPnP ne viennent pas avec la caractéristique activée par défaut.
Lorsque UPnP est activé autant sur le DVR que le routeur, les ports qui doivent être ouverts
pour que le DVR puisse avoir accès à et de l’internet seront automatiquement ouverts et fermés tel que nécessaire par votre routeur, ce qui vous évitera de devoir manuellement rediriger ces ports. Si UPnP n’est pas activé, ou si votre routeur ne supporte pas la caractéristique,
vous devrez rediriger les ports que le DVR utilise à partir du routeur jusqu’au DVR – puisqu’il
s’agit d’un processus techniquement difficile, nous vous recommandons fortement d’utiliser
UPnP si possible.
Pour plus d’information sur UPnP et les ports, voir
« Accès à distance » : Ports et UPnP” à la page 63.
PORT MEDIA : C’est le port que l’enregistreur vidéo numérique utilisera pour envoyer des
informations. Les points les plus importants sont que:
1. Vous devrez activer UPnP sur votre routeur (voir « Accès à distance » à la
page 62) de sorte que votre routeur puisse sélectivement ouvrir ces ports,
permettant au DVR de communiquer via l’internet. Si votre routeur ne supporte
pas UPnP, vous avez deux options. Vous pouvez soit acheter un nouveau routeur
(ce que nous recommandons –UPnP est tellement une bonne caractéristique!)
ou vous pouvez rediriger manuellement les ports du routeur au DVR. Rediriger
un port est un processus très technique et compliqué, recommandé uniquement
pour les personnes à tendance technique.
2. Rien d’autre ne partagera ce port. Le numéro de port par défaut est 9000, qui
n’est pas utilisé par plusieurs autres dispositifs/programmes. Ceci dit, surtout
si vous avez un autre enregistreur vidéo numérique ou un dispositif similaire,
ce port pourrait déjà être utilisé par autre chose. Si c’est le cas, modifiez cette
valeur pour qu’elle soit unique.
PORT WEB : C’est le port à travers lequel vous pourrez communiquer avec le DVR.
Tout comme le « MEDIA PORT », il devra être redirigé correctement afin d’assurer une
communication régulière et sans latence. Nous recommandons de changer cette
valeur à « 85 », puisque ce port est rarement utilisé par les autres appareils ou applications.
PORT MOBILE : C’est le numéro de port que le DVR utilisera lorsque connecté à un
appareil mobile (tel un téléphone, une tablette ou un appareil similaire compatible).
Tout comme les autres valeurs du PORT, celui-ci doit être unique. La valeur par défaut
est « 18004 ».
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
31
Lire une vidéo de sauvegarde sur un Mac
ADRESSE IP: Tout comme les maisons et les commerces doivent avoir une adresse
qui identifie leur emplacement dans le réseau routier, de même les ordinateurs et
autres dispositifs doivent avoir des adresses (appelées ADRESSES IP) pour identifier leur emplacement sur le réseau électronique. L’enregistreur vidéo numérique
utilise l’adressage IPv4, qui consiste en quatre groupes de chiffres entre 0 et 255,
séparés par des points. Par exemple, une adresse IP typique peut être “192.168.1.24”
ou quelque chose de similaire. Le plus important lorsque vous réglez l’adresse IP est
que rien d’autre dans votre réseau ne partage cette adresse IP.
Pour installer le logiciel de lecture, repérez le fichier d’installation MAC OS sur le CD
inclus qui s’intitule “Mac_Player_vX”. Nous faisons constamment des mises à jour et
des améliorations à notre logiciel, alors « X » sera le numéro de version. Exécutez ce
fichier de configuration.
MASQUE DE SOUS-RESEAU: Si l’adresse IP est semblable à une adresse de rue, un
sous-réseau est comme votre voisinage. Il sera formaté de façon similaire qu’une adresse IP (c’est-à-dire entre quatre et 255 chiffres séparés par des points) mais il contient des chiffres très différents. Dans l’exemple ci-dessus, le Masque de sous-réseau
pourrait être quelque chose comme ça: “255.255.255.0”.
Suivez les messages d’installation – on vous demandera où vous voulez installer le
logiciel et les raccourcis pour y accéder. Nous suggérons que les options par défaut
sont habituellement le meilleur choix – les changer uniquement si vous avez une
idée spécifique au sujet de l’emplacement du logiciel à installer. Lorsque vous aurez
fait ces choix, attendez simplement tandis que l’installation est traitée.
PASSERELLE: C’est l’adresse de la “voie vers Internet” – pour continuer l’analogie
avec la route, c’est comme votre point d’accès local vers l’autoroute. C’est une adresse IP avec le même format que les autres, et c’est habituellement très similaire à
l’adresse IP de l’enregistreur vidéo numérique. Pour continuer comme les exemples
ci-dessus, elle peut être quelque chose comme: “192.168.1.254”.
REMARQUE : Ce logiciel est compatible avec les systèmes d’exploitation MAC OS X
seulement.
DNS: Un “Service des noms”. Tout ce qui est sur Internet est identifié par une adresse
IP – cependant, pour un fonctionnement plus facile, nous associons des noms de
domaine (comme “www.exampledomainname.com”) avec ces adresses IP. Ce répertoire est stocké dans plusieurs emplacements en ligne, et nous appelons ces emplacements des serveurs DNS.
Vous avez un Mac? Aucun problème. Le CD contient une version du logiciel de
lecture pour Mac OS X.
Installer le logiciel de lecture
L’Interface de lecture
La Liste des fichiers
Fenêtre de lecture
DNS pour configuration STATIQUE : Dans la plupart des circonstances,
vous pouvez régler l’adresse du serveur DNS pour qu’elle soit la même
que votre routeur (qui est habituellement la même adresse que Gateway).
DNS pour configuration DHCP : Typiquement, l’adresse du serveur
DNS sera automatiquement détectée par le DVR. Dans certains cas,
vous devrez entrer une valeur – l’adresse de votre routeur (la même
que le Gateway) devrait faire l’affaire.
32
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Commandes Liste
des fichiers
Ouvrir fichier
Ouvrir dossier
Enlever fichier
Enlever dossier
Sauvegarder Liste
Contrôles de lecture
Réglage de volume
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
41
Le Menu de Recherche Vidéo
Interface de lecture
Supposant que vous avez
utilisé les réglages d’installation
par défaut, vous pouvez
accéder au logiciel de lecture
en sélectionnant l’icône de
bureau Logiciel de lecture,
ou en trouvant le groupe de
programmes du même nom
dans votre Menu Démarrer.
Ceci vous mènera à l’interface
par défaut du logiciel de lecture,
comme indiqué à droite.
Ouverture de fichiers:
•
Choisissez l’icône + et sélectionner soit FILES
soit FOLDER.
•
Si vous choisissez d’ouvrir un FOLDER,
sélectionnez le dossier que vous voulez ouvrir
à partir de l’arborescence de fichiers. De façon
typique, ce sera X:\RecordFile (où « X » est la
lettre du lecteur assigné à votre clé).
•
Vous devrez repérer les fichiers à l’aide
d’un navigateur standard (ci-dessous) puis
simplement mettre en évidence les fichiers
désirés et choisir OPEN.
Pour enlever un fichier de la liste de
lecture, mettez-le en évidence et cliquez
sur le bouton -.
Le bouton x enlève tous les fichiers de
la liste de lecture.
Contrôles de lecture:
Les contrôles de lecture sont situés au bas de l’interface de lecture. Ils fonctionnent
de la même façon que ceux qu’on retrouve sur l’interface de lecture du DVR (see
“Playback” à la page 37).
L’icône caméra (située au centre des contrôles de lecture) sauvegardera un instantané
d’écran comme fichier BMP (bitmap) dans C:\Capture\
40
Recherche vidéo
Dans l’écran de RECHERCHE VIDEO vous pouvez rechercher un jour spécifique
correspondant à un enregistrement et le visionner en mode lecture. C’est utile pour
rechercher un enregistrement spécifique d’un incident si vous connaissez l’heure et la
date auxquelles il à eu lieu. Pour effectuer la recherche vous devrez saisir la date de la
vidéo et ensuite sélectionner l’heure de l’enregistrement.
Notez que si vous ne connaissez pas la date exacte que vous recherchez saisissez
uniquement le MOIS & L’ANNEE et ensuite cliquez sur le bouton RECHERCHE.
Tous les jours de ce mois s’afficheront sur le calendrier mensuel. Les jours sélectionnés
sont les jours ayant des enregistrements, codés par couleurs pour représenter le mode
d’enregistrement qui à déclenché l’enregistrement à ce moment-là (où le rouge =
enregistrement déclenché par l’alarme; vert = enregistrement normal).
Pour exécuter une Recherche Vidéo:
•
Défiler à travers le champ numérique des dates et ensuite faites un clic gauche, ou
sélectionnez-le en utilisant les flèches et appuyer sur sélectionner.
•
Sélectionnez un chiffre que vous voulez modifier. Une fois sélectionné, il sera surligné
en rouge et pourra être édité. Vous apercevrez un clavier pop up jaune. Faites défiler
ou déplacez-vous par dessus les chiffres du clavier & faites un clic gauche ou appuyez
sélectionner pour saisir la date. Notez que les deux premiers chiffres de l’année (2 &
0) ne peuvent pas être modifiés.
•
•
Sélectionnez le bouton RECHERCHE, et faites un clic gauche ou appuyez sur
sélectionner.
Pour aller directement à l’Interface de lecture, en contournant la Liste de fichier
sélectionnez LECTURE au lieu de RECHERCHE. La lecture démarrera par le premier
enregistrement fait durant la période sélectionnée.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
33
Liste des fichiers détaillés et du journal
Lecture de film vidéo sauvegardé sur un PC
Les fichiers vidéo que l’enregistreur vidéo numérique sauvegarde ne peuvent pas
être lus par les logiciels multimédia standard. Cela signifie que votre lecteur de
media habituel ne pourra pas ouvrir ou afficher les enregistrements provenant de
l’enregistreur vidéo numérique. La raison principale est que les enregistrements
provenant de l’enregistreur vidéo numérique sont toujours constitués de plusieurs
canaux de vidéo qui sont synchronisés en un flux de données. Le logiciel de lecture
est inclus sur le CD fourni avec le DVR.
Installation du logiciel de lecture
Pour installer le logiciel de lecture, repérez le fichier sur le CD inclus intitulé “PlaybackVx.exe”. Notez que les chiffres à la fin peuvent être différents comme nous faisons
constamment des actualisations et des améliorations à notre logiciel. Exécutez ce
fichier d’installation.
L’écran des fichiers détaillés
C’est l’écran principal que vous utiliserez pour repérer des incidents et des
enregistrements spécifiques. C’est aussi l’endroit où vous devrez aller pour faire une
copie de secours sur une clé USB.
Pour plus de détails sur l’utilisation de la Liste des fichiers pour faire une copie de
secours, voir « Copie de secours sur USB » à la page 35.
Suivez les invites d’installation – on vous demandera où vous souhaitez installer le
logiciel et les raccourcis pour y accéder. Nous vous suggérons les options par défaut;
ce sont souvent les meilleurs choix – ne modifiez ces options que si vous avez une
idée très précise de l’endroit où vous voulez installer le logiciel. Une fois ces choix
faits, attendez simplement que l’installation soit effectuée.
NOTE: Ce logiciel est compatible seulement avec les systèmes d’exploitation de Windows (XP et les versions plus récentes).
Choisissez un dossier dans lequel
installer le logiciel de lecture. À
moins d’avoir un emplacement très
spécifique en tête, le dossier par
défaut fera l’affaire.
Choisissez Suivant pour continuer.
Écran Liste du journal
Le journal des événements enregistre tous les « événements » détectés par le DVR,
même ceux que vous avez décidé d’ignorer.
Type:
Le type d’événement détecté par le DVR.
Content:
Les conditions qui ont déclenché le type d’événement, tel un
mouvement détecté (MD) ou une panne du disque dur (HDD) et
ainsi de suite.
Heure :
Le moment où l’événement s’est produit.
Enregistrement : Si le DVR a enregistré une vidéo suite à l’événement. Typiquement,
cela dépendra du fait que le DVR est en mode ENREGISTREMENT
ALARME ou non lorsque l’événement s’est produit.
34
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Confirmez que le chemin affiché
correspond à celui choisi et cliquez
sur Installer pour compléter le
processus.
39
Copie de secours sur USB
Contrôles de lecture
Préparer une clé USB
Les contrôles de lecture fonctionnent de manière similaire à ceux d’un lecteur de
DVD ou ‘un magnétoscope. Les contrôles de lecture affectent simultanément tous
les canaux étant lus.
La plupart, mais pas toutes les clés
USB, sont compatibles avec le DVR.
Rembobinage: Inverse la lecture de l’enregistrement. Le fait d’appuyer ce bouton
plusieurs fois augmentera la vitesse à laquelle l’enregistrement
est lu à l’envers. Notez que comme la compression H.264 utilisée
pour encoder la vidéo est conçue pour lire en avant, elle requiert
beaucoup plus de puissance de traitement pour décoder à l’envers.
Pour cette raison la lecture à l’envers ne sera pas fluide.
Lecture lente:
Appuyer pour ralentir la lecture. Le fait d’appuyer une fois réduira
la vitesse de lecture de ½’ appuyez une deuxième fois et la vitesse
ralentira à ¼, et une troisième fois réduira la vitesse à ⅛.
Lecture:
Lira les vidéos si en pause, ou reviendra à une lecture vitesse
normale durant Avance rapide ou Rembobinage.
Pour formater votre clé USB :
•
Arrête la lecture, conservant des arrêts sur l’image à l’écran. Appuyer
sur Lire pour reprendre.
Insérez la clé dans la fente USB à
l’arrière du DVR.
•
Avance rapide: Augmente la vitesse de lecture. Le fait d’appuyer le bouton
plusieurs fois augmentera la vitesse de lecture jusqu’ à 2x, 4x, 8x ou
16x. Appuyer sur Lire pour revenir en lecture vitesse normale.
Ouvrez le Menu principal,
sélectionnez Gestion de l’appareil,
puis sélectionnez Gestion HDD.
•
Choisissez l’option FORMATER
USB. Le processus prendra
quelques moments, selon la taille
de la clé USB.
Pause:
Sourdine:
Si vous cochez cette case, la lecture audio s’arrêtera. Cela n’affecte
pas la piste audio sur l’enregistrement.
Barre de volume:Ajuste le volume pendant la lecture. Pour obtenir la meilleure
qualité audio, elle doit être réglée à une valeur relativement élevée,
avec le volume du téléviseur ou du système stéréo baissé de
manière appropriée.
Niveau du volume: Une représentation numérique du volume actuel, comme il est
réglé sur la Barre de volume.
Fermer Lecture: Ferme la fenêtre de lecture et vous ramène à la liste des événements.
38
La clé devra être formatée avec la
bonne structure de fichier, soit FAT32.
Cela peut être fait via un ordinateur
compatible, ou vous pouvez faire
formater la clé USB par le DVR luimême.
Ci-haut : Le menu Gestion HDD, avec le
bouton FORMATER USB en évidence.
Assurez-vous qu’il n’y à pas de fichiers dans
le lecteur flash USB que vous souhaitez
conserver, parce que les données qui se
trouvent déjà sur le lecteur seront perdues.
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
35
Lecture
Instructions de sauvegarde
•
Premièrement, insérer une clé USB dans le port USB à l’arrière du DVR. Insérer
une clé dans le port de la souris ne fonctionnera pas correctement.
•
S’assurer qu’il n’y a aucun fichier que vous voulez garder sur la clé USB, puisque
les données déjà là peuvent être perdues (que vous utilisiez ou non l’option
FORMATER).
•
Si vous devez formater la clé USB, voir l’option FORMATER USB dans le Menu
Lecteur HDD, couvert dans « Gestion HDD » à la page 44.
•
Ouvrir l’écran Fichiers détaillés – voir « Liste des fichiers détaillés et du
journal » à la page 34.
•
Repérer le(s) fichier(s) que vous désirez copier.
•
Sélectionnez les cases à cocher SELECT qui correspondent aux enregistrements
que vous voulez sauvegarder, et effectuez un clic gauche ou appuyez
sélectionner.
•
Vous pouvez sauvegarder plusieurs enregistrements à la fois, du moment que
leur taille cumulative suffit sur le lecteur flash US que vous avez inséré dans
l’enregistreur vidéo numérique.
•
Sélectionnez le bouton SAUVEGARDE.
Note:
Faire des copies de secours de vidéos n’est pas un processus instantané. Copier les
vidéos vers un appareil USB peut être un processus qui prend du temps, même si
c’est habituellement plus rapide que la quantité de vidéos que vous copiez (de façon
typique environ 150 Mo/minute, ce qui équivaut à environ 6 minutes par Go).
Plusieurs facteurs peuvent affecter la durée de temps requise par le DVR pour copier
toutes les vidéos que vous avez sélectionnées vers le lecteur USB, et ceux-ci incluent :
•
Les réglages de qualité/résolution/nombre de trames par seconde du ou des
canaux qui sont copiés.
•
La vitesse de la clé USB utilisée.
•
La taille et la quantité d’espace restant sur la clé USB que vous utilisez.
L’enregistrement sauvegardé est stocké sur le lecteur flash dans le même format que
sur l’enregistreur vidéo numérique. Cela signifie que l’enregistrement sauvegardé
ne pourra pas être lu sur un ordinateur comme un fichier vidéo standard- vous
devrez utiliser le logiciel de lecture dédié qui se trouve sur le mini-CD inclus avec
l’enregistreur vidéo numérique. Des instructions d’installation et d’utilisation de ce
logiciel se trouvent plus loin dans ce manuel.
36
Souvenez-vous: Apres avoir modifié les réglages appuyez/cliquez sur le bouton APPLIQUER.
Ceci est un exemple d’interface de lecture, qui lit actuellement quatre canaux (de1 à
4) simultanément en quad view.
Les canaux 1, 3 et 4Le canal 2 n’enregistrait pas à ce moment-là – c’est pourquoi
l’affichage paraît vide.
Les contrôles de lecture sont affichés à travers le bas de l’écran. Ils sont comme suit:
Lecture lente
Rembobinage
Lecture
Sourdine
Barre de
volume
Pause
Avance
rapide
Niveau du
volume
Fermer
Lecture
37
